气动球阀操作手册
气动型调节球阀安全操作及保养规程
气动型调节球阀安全操作及保养规程气动型调节球阀是一种常见的工业设备，广泛应用于输配气、液体和固体物料的控制。
为确保气动型调节球阀的正常运行及延长其使用寿命，操作人员需了解并遵守安全操作及保养规程。
本文将介绍气动型调节球阀的安全操作和保养规程。
安全操作规程一、开启前检查在开启气动型调节球阀前，需要进行以下检查：1.检查球阀和管路之间的连接是否紧密。
如发现松动现象，要立即进行紧固。
2.检查气动源和调节器（或手动螺旋杆）是否处于正常工作状态。
确认无异常后，方可开启球阀。
二、开启时操作正确打开气动型调节球阀的方法：1.打开气动源开关，使气体进入气动装置；2.开始调节器或手动螺旋杆，使球阀处于开启状态。
三、关闭时操作关闭气动型调节球阀的操作方法与开启相似：1.关闭调节器或手动螺旋杆，使球阀处于关闭状态；2.关闭气动源开关，将气体排空。
四、日常维护为确保气动型调节球阀的正常运行，还需要进行以下操作：1.定期检查球阀、气动源和调节器的各个部件，如发现有锈蚀、松动和磨损现象，需要及时更换或修理。
2.每隔一定时间，对球阀、气动源和调节器的润滑部分进行检查和添加润滑油。
五、安全提示1.操作时应注意观察球阀的开启和关闭情况，如发现异常，应及时停止操作并排查原因。
2.操作过程中，必须佩戴防护装备，如手套和安全眼镜等。
保养规程气动型调节球阀的保养对其正常运行及使用寿命起到至关重要的作用。
按以下步骤来保养气动型调节球阀。
一、清洗球阀内部球阀内部需要定期清洗，使其表面光滑，便于运动。
方法如下：1.打开球阀并去除球体；2.用细砂布或专业清洗剂清洗球阀内部；3.用柔软的布擦去球阀内部的所有杂质和污垢；4.将球体重新安装，并进行相关的检验和测试。
二、润滑球阀内部气动型调节球阀运动部分需要润滑以减轻磨损。
方法如下：1.将球阀进口阀门关闭，将其出口阀门打开；2.打开球阀排污阀门，使残留气体完全排空；3.将适量的球阀润滑油注入排污口；4.关闭球阀排污阀门并打开进口阀门，运动球阀，以使润滑油流向润滑部分。
气动阀门使用说明书
气动阀门使用说明书1. 概述气动阀门是一种通过气动装置控制流体通断的装置。
本使用说明书旨在为用户提供有关气动阀门的安装、操作、维护和故障排除等方面的指导，以确保阀门的正常使用，并提高操作效率和安全性。
2. 安装2.1 准备工作在安装气动阀门之前，需要进行以下准备工作：- 根据现场需要，选择适当的阀门类型和规格。
- 检查阀门和附件的数量和质量，确保没有缺损。
- 确保阀门与管道系统的连接尺寸匹配。
2.2 安装步骤按照以下步骤正确安装气动阀门：- 将阀门放置在正确的位置，确保阀门杆与传动装置对齐。
- 使用螺栓或螺丝将阀门固定在设备或管道上，确保阀门处于稳定状态。
- 连接气动装置和气源，确保气动装置与阀门正确连接，并保证气源供应充足并稳定。
- 检查阀门的开关状态，测试阀门是否能够正常开启和关闭。
3. 操作3.1 手动操作气动阀门提供手动操作功能，以便在气源故障或维护期间进行阀门的开启和关闭。
手动操作步骤如下：- 手动操作装置位于气动装置上方，通过手动操作装置可以实现阀门的手动开启和关闭。
- 顺时针旋转手动操作装置，可将阀门关闭，阻断流体通路。
- 逆时针旋转手动操作装置，可将阀门打开，使流体能够通过阀门。
3.2 远程操作气动阀门还可通过远程自动控制系统进行操作。
具体操作方法请参考远程自动控制系统的操作说明。
4. 维护4.1 定期检查为确保气动阀门的正常运行，建议进行定期检查，包括以下内容：- 检查阀门、气动装置和管路连接是否松动或有渗漏现象。
- 检查阀门的密封性能，如发现泄漏现象，请及时更换密封件。
- 清洁阀门表面，确保阀门的外观清洁美观。
4.2 维护保养- 确保气动装置及时添加润滑剂，以保持气动装置的灵活性和稳定性。
- 定期清洁气动装置的防冻器和过滤器，以确保气源的清洁和稳定。
5. 故障排除本节提供一些常见故障的排除方法，以供参考：故障现象：阀门无法开启或关闭。
排除方法：检查气动装置是否正常供气，检查手动操作装置是否处于正确位置。
气动阀的操作规程(3篇)

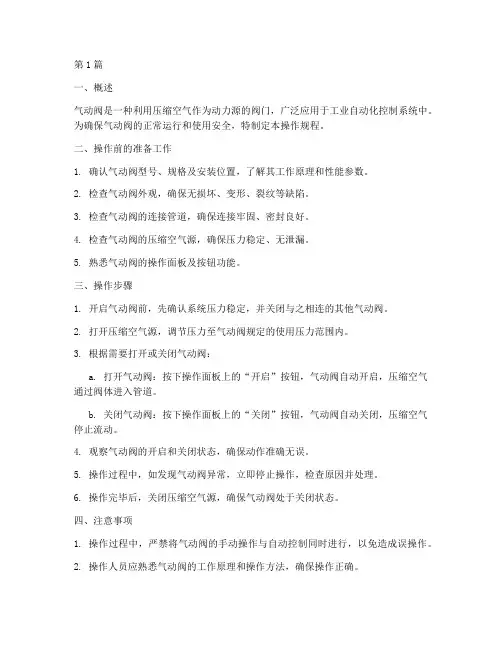

第1篇一、概述气动阀是一种利用压缩空气作为动力源的阀门，广泛应用于工业自动化控制系统中。
为确保气动阀的正常运行和使用安全，特制定本操作规程。
二、操作前的准备工作1. 确认气动阀型号、规格及安装位置，了解其工作原理和性能参数。
2. 检查气动阀外观，确保无损坏、变形、裂纹等缺陷。
3. 检查气动阀的连接管道，确保连接牢固、密封良好。
4. 检查气动阀的压缩空气源，确保压力稳定、无泄漏。
5. 熟悉气动阀的操作面板及按钮功能。
三、操作步骤1. 开启气动阀前，先确认系统压力稳定，并关闭与之相连的其他气动阀。
2. 打开压缩空气源，调节压力至气动阀规定的使用压力范围内。
3. 根据需要打开或关闭气动阀：a. 打开气动阀：按下操作面板上的“开启”按钮，气动阀自动开启，压缩空气通过阀体进入管道。
b. 关闭气动阀：按下操作面板上的“关闭”按钮，气动阀自动关闭，压缩空气停止流动。
4. 观察气动阀的开启和关闭状态，确保动作准确无误。
5. 操作过程中，如发现气动阀异常，立即停止操作，检查原因并处理。
6. 操作完毕后，关闭压缩空气源，确保气动阀处于关闭状态。
四、注意事项1. 操作过程中，严禁将气动阀的手动操作与自动控制同时进行，以免造成误操作。
2. 操作人员应熟悉气动阀的工作原理和操作方法，确保操作正确。
3. 操作过程中，注意观察气动阀的开启和关闭状态，确保动作准确无误。
4. 定期检查气动阀及其连接管道，发现泄漏、磨损、变形等问题，应及时更换或维修。
5. 操作人员应佩戴适当的防护用品，如安全帽、防护眼镜等。
6. 操作过程中，如发现异常情况，应立即停止操作，并向相关部门报告。
五、维护保养1. 定期对气动阀进行清洁，保持阀体及阀芯清洁。
2. 检查气动阀的密封性能，如有泄漏，应及时更换密封件。
3. 检查气动阀的阀杆、阀盖等部件，如有磨损，应及时更换。
4. 定期检查气动阀的压缩空气源，确保压力稳定、无泄漏。
5. 按照产品说明书进行定期保养，确保气动阀的正常运行。
气动阀门的使用方法说明书
气动阀门的使用方法说明书使用方法说明书1. 引言气动阀门是一种常见的工业设备，广泛应用于流体控制系统中。
本使用方法说明书旨在向用户提供关于气动阀门的正确使用方法和操作指南，以确保阀门的正常运行和安全性。
2. 产品概述气动阀门是一种通过气压控制的自动化装置，能够在流体管道中实现流体的开启、关闭、调节和分配等功能。
它由阀体、阀盖、阀座、阀芯、活塞和气动执行器等组成。
3. 安全注意事项在使用气动阀门之前，请务必仔细阅读并遵守以下安全注意事项：3.1 确保阀门安装和维护时遵循相关安全规定和操作规程。
3.2 在操作过程中，避免过高的气压，以免对阀门和管道造成损坏或危险。
3.3 切勿将阀门用于超出其设计能力的工况，以免引发事故或损坏设备。
3.4 定期检查阀门和执行器的工作状态，如有异常及时维修或更换。
3.5 在操作阀门时，注意防止冲击、振动和异物进入阀门，以免影响其正常工作。
3.6 使用气动阀门时，请佩戴个人防护装备，确保人身安全。
4. 阀门安装与调试4.1 安装阀门前，请先确保工作区域干燥、清洁，避免灰尘和杂物进入阀门。
4.2 根据阀门的连接方式，正确选择管道和法兰，并确保连接紧固牢固。
4.3 安装完毕后，进行泄漏测试，检查管道和法兰连接处是否存在泄漏现象。
4.4 阀门调试前，请检查气源压力和电源电压是否符合阀门的工作要求。
4.5 在调试阀门时，使用适当的工具和设备，并按照阀门调节指示进行操作。
4.6 调试完成后，测试阀门的开启、关闭和调节功能，并确保阀门工作正常。
5. 阀门操作与维护5.1 操作阀门前，请确保气源处于正常状态，并确认气源压力符合阀门的工作要求。
5.2 气动阀门操作时，请遵循阀门的启闭顺序和操作规程，确保操作正确、平稳。
5.3 在长时间不使用阀门时，应及时关闭气源并进行定期维护保养，以延长阀门寿命。
5.4 阀门的定期维护包括清洁阀门表面、检查法兰连接处的紧固情况、润滑曲轴套等。
5.5 如发现阀门有异常现象，如泄漏、卡阻、无法闭合等，应及时停止使用，并寻求专业维修人员的帮助。
气动球阀操作手册
盖米阀门有限公司GEM UE VALVES CO., LTD气动控制阀安装、操作、维修手册版本：V 1.0VALVES, ACTUATORS AND CONTROL SYSTEMS盖米阀门有限公司安装、操作、维修手册1安装前注意事项1.1验收：请仔细核对收到之产品品名、规格是否正确。
1.2搬运:请注意运送设备工具是否牢固，并防止碰撞摔落地面，如有发生请仔细检查是否有异常现象。
1.3储存：1.3.1开箱后若必须储存时，请放置室内，并以塑胶布覆盖,避免高温潮湿灰尘及振动。
1.3.2绝对避免湿气及水分侵入电气接线部位（例E/P P/P定位器,微动开关, 电磁阀）。
1.3.3储存超过一年后才使用时，请重新确认各项动作功能是否正常。
2.安装时注意事项2.1 一般注意事项2.1.1装置方向：气缸控制阀与管路承垂直向上为原则。
2.1.2装置场所:必须安装在能够安全操作，且容易保养，检查及维修之场所。
2.1.3周围环境：温度-20C ~+70C,湿度90%RH以下。
2.1.4安装前请先确认额定压力和法兰规格,请勿超过使用范围,以避免泄漏情形产生。
2.2配管的安装2.2.1安装前,请先去除管路中之焊接碎片及氧化垢等杂物。
2.2.2安装时请注意本体上所示之流体方向必须与实际流向一致。
2.2.3对准前后之配管中心,使法兰接口平行,将螺丝均匀锁紧,注意不可有过大之配管应力产生在气缸控制阀上。
2.2.4将空压配管连接在气缸，定位器，电磁阀,三点组合时，必先清除空压配管內之污垢及其他异物。
2.2.5电气配线之接线标准请参照电工法规。
2.2.6原则上请勿在气缸以上部位实施管线保湿及保冷之工事。
2.2.7请依气缸控制阀之大小及重量，在配管上或对本体给予适当之支撑固 ^定。
3.安装后的检查3.1检查空压管是否有泄漏情形产生。
3.2管路加压后，请检查阀体及法兰之迫紧是否有泄漏情形产生。
VALVES, ACTUATORS AND CONTROL SYSTEMSGEMi Gebr . M tiler Apparatebau GmbH & Co. KG Fritz-M lter-Str. 6-8 D-74653 Ingelfingen-Criesbach -Telefon +49 (0) 7940/123-0Telefax +49 (0)7940/123-224e-mail: info@gemue.de -http://www .gemue.de3.3测试各项功能动作是否正常。
气动球阀安装使用指导

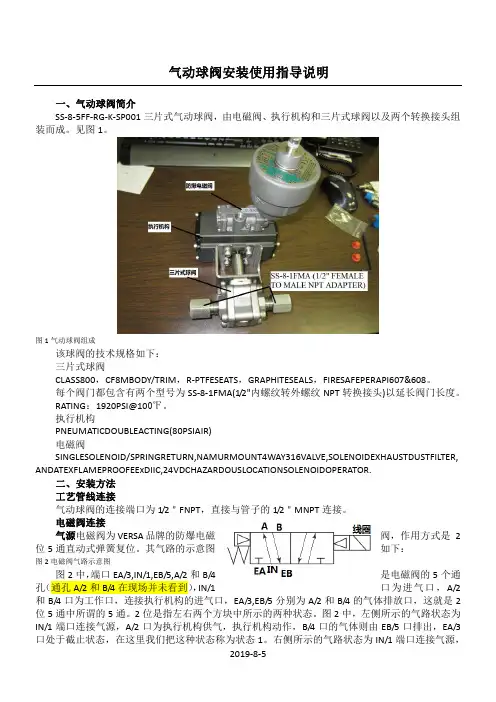

气动球阀安装使用指导说明一、气动球阀简介SS-8-5FF-RG-K-SP001三片式气动球阀，由电磁阀、执行机构和三片式球阀以及两个转换接头组装而成。
见图1。
图1，度。
OPERATOR.二、安装方法工艺管线连接气动球阀的连接端口为1/2＂FNPT，直接与管子的1/2＂MNPT连接。
电磁阀连接气源电磁阀为VERSA品牌的防爆电磁阀，作用方式是2位5通直动式弹簧复位。
其气路的示意图如下：图2电磁阀气路示意图图2中，端口EA/3,IN/1,EB/5,A/2和B/4是电磁阀的5个通孔（通孔A/2和B/4在现场并未看到），IN/1口为进气口，A/2和B/4口为工作口，连接执行机构的进气口，EA/3,EB/5分别为A/2和B/4的气体排放口，这就是2位5通中所谓的5通。
2位是指左右两个方块中所示的两种状态。
图2中，左侧所示的气路状态为IN/1端口连接气源，A/2口为执行机构供气，执行机构动作，B/4口的气体则由EB/5口排出，EA/3口处于截止状态，在这里我们把这种状态称为状态1。
右侧所示的气路状态为IN/1端口连接气源，B/4口向执行机构供气，执行机构做与状态1相反的动作，A/2口的气体由EA/3口排出，EB/5口处于截止状态，这里我们称之为状态2。
一般情况下，靠近弹簧的左侧状态（状态1）为线圈失电的状态，右侧（状态2）为线圈得电的状态。
图3组装好）。
3。
电气1．2．3．1/4周即图9自锁槽设计手动操作栓有个凹槽，凹槽平行于阀门管道时，代表阀门打开，相反，垂直于阀门管道时，代表阀门关闭，执行机构手动操作栓见图10图10执行机构操作手柄安装的凹槽关于燕山研究院现场的气动球阀图5燕山研究院现场球阀安装这是现场安装的气动球阀，见图5。
从图上可知，电磁阀选用的是8551系列电磁阀，具有防爆功能。
经查样本，电磁阀的基本信息如下：气路电磁阀为ASCO8551系列先导控制直装式电磁阀，本体为黑铝，经过表面阳极氧化处理。
气动球阀使用说明书
气动球阀使用说明书一、概述气动球阀广泛适用于天然气、油品、化工、冶金、造纸、电力、矿业、印染、生物制药、日用化工、食品饮料、水处理及空气处理等行业的流体控制或调节控制，与自动化气动仪表配套使用，从而实现自动化远距离集中控制或就地控制。
二、阀体组成及应用由气动执行机构（2）、回信器（1）、电磁阀（3）与球阀阀体（7）等部分组成，其连接靠支架和连接轴等附件。
1-回信器2-气动执行器3-电磁阀4-排气接口（左）5-进气接口（中）6-排气接口（右）7-球阀执行器类型及工作气压：0.4MP~0.7MP单作用（弹簧回复）或双作用气缸机构阀门工作方式：正向旋转1/4圈(90°）时，阀关断。
反向旋转1/4圈(90°)时，阀开启。
三、安装及维护注意事项1、安装注意事项1.1、装置方向：气缸控制阀与管路承垂直向上为原则。
1.2、装置场所：必须安装在能够安全操作，且容易保养,检查及维修之场所。
1.3、周围环境：温度-20℃~+80℃,湿度90%RH以下。
1.4、安装前请先确认额定压力和法兰规格,请勿超过使用范围,以避免泄漏情形产生。
1.5、安装前,请先去除管路中之焊接碎片及氧化垢等杂物。
1.6、安装时请注意本体上所示之流体方向必须与实际流向一致。
1.7、对准前后之配管中心,使法兰接口平行,将螺丝均匀锁紧,注意不可有过大之配管应力产生在气缸控制阀上。
1.8、请依气缸控制阀之大小及重量,在配管上或对本体给予适当之支撑固定。
2、维护注意事项2.1、日常检查：检查泄漏,异常噪音,振动等。
2.2、定期检查：应每年实施一次。
请检查空压管,阀体及法兰之迫紧是否有泄漏情形产生。
2.3、分解检查：应每二年实施一次。
请分解阀体及气缸并将PTFE SEAT，GLANDPACKING,GASKET,O-RING等密合零件更换新品。
2.4、检查时若发现有流体外泄情形产生,未确认安全性之前,请勿以手接触或靠近气缸控制阀。
四、故障分析与排除※重要提醒：在进行任何维修之前请先详阅以上指引內容。
经销原装气动球阀型安全操作及保养规程
经销原装气动球阀型安全操作及保养规程一、概述本文档旨在提供经销原装气动球阀型产品的操作和保养规程，以确保球阀的安全运行和延长其寿命。
请在使用球阀之前仔细阅读本文档，并按照规程进行操作和保养。
二、球阀的操作规程1.在操作球阀之前，确保操作者已经了解球阀的结构和工作原理。
如果有任何疑问，请与供应商联系并解决。
2.使用前仔细检查球阀是否有任何损坏或异常情况，如泄漏、异响等。
若发现任何问题，请暂停使用并及时联系供应商。
3.球阀的操作杆应处于关闭位置，以免意外开启阀门。
在操作之前，确保操作杆处于正确位置。
4.打开球阀时，应慢慢转动操作杆，以免产生过大的冲击力，损坏阀门和附件。
请勿使用过大的力量操作球阀。
5.在操作球阀过程中，应注意阀门的开度，并根据需要逐渐调整以达到所需的流量和压力。
避免突然调整造成过大的压力波动。
6.关闭球阀时，也应慢慢转动操作杆，并确保阀门完全关闭，以避免泄漏。
三、球阀的保养规程1.定期检查球阀的密封性能，如发现泄漏或损坏，请及时更换密封件，并调整阀门的紧固程度。
2.球阀的外部清洁应定期进行，以防止灰尘和其他杂质进入阀门内部，影响正常运行。
使用软布擦拭表面，避免使用带有腐蚀性的清洁剂。
3.转动部件应保持润滑，在球阀使用一段时间后，应加入适量的润滑剂，以确保操作的灵活性和顺利。
4.定期检查球阀的附件和管道连接部分，确保紧固件处于良好状态，若有松动请及时紧固。
5.在球阀闲置时，应存放在干燥、洁净的环境中，并注意防潮和防尘。
四、安全注意事项1.操作球阀时，请戴上适当的个人防护装备，如手套、护目镜等，以防意外伤害。
2.在球阀操作过程中，应确保周围工作区域安全畅通，避免人员靠近操作区域，避免引起意外事故。
3.操作者应熟悉球阀操作流程，避免错误操作导致设备损坏或人身伤害。
4.当需要进行球阀维修或更换部件时，请先关闭球阀并切断供气源，确保操作的安全可靠。
5.如发现球阀有任何异常情况，如泄漏、异响等，请立即停止使用，并与供应商联系寻求解决方案。
气动三通球阀说明书
气动三通球阀说明书：1、气动三通球阀产品概述：1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
4，维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
5、泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
二、气动三通球阀介质流向原理：气动三通球阀分L型和T型，介质流通方向见下图。
L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。
三、气动三通球阀执行标准：I 设计和制造：GB／T12237-1989； APl608。
2．检验和试验：GB／T13927-1992； APl 598。
3 法兰连接：JB／T79]一2-1994； ASME／ANSI B165。
4 结构长度：JD-2002产品实拍：附件选项：根据不同控制和要求可选择下列附件：回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。
四、气动三通球阀试验压力：五、气动三通球阀使用范围：。
球阀 使用说明书
球阀使用说明书球阀使用说明书1.简介1.1 球阀定义1.2 球阀的工作原理1.3 球阀的主要组成部分2.产品特点2.1 阀体材质2.2 阀门类型2.3 连接方式2.4 使用环境要求2.5 阀门的优点3.安装3.1 环境准备3.2 安装步骤3.2.1 阀门准备3.2.2 连接管道3.2.3 固定阀门3.2.4 测试阀门3.3 定位装置的安装（适用于自动球阀）3.4 电动装置的安装（适用于电动球阀）4.使用4.1 操作步骤4.1.1 手动球阀的操作4.1.2 自动球阀的操作4.2 注意事项4.2.1 使用前的检查4.2.2 阀门的开启和关闭4.2.3 阀门的维护保养5.故障排除5.1 无法开启或关闭阀门5.2 阀门漏气5.3 阀门卡住或堵塞5.4 其他常见故障6.附件6.1 阀门相关配件6.2 阀门示意图7.法律名词及注释7.1 根据本文档中所述，球阀指的是一种用于控制流体流动的阀门装置。
7.2 阀体材质是指球阀所使用的主要材料，常见的材质包括不锈钢、铸铁和铜合金等。
7.3 连接方式是指球阀与管道之间的连接方式，包括螺纹连接、焊接连接和法兰连接等。
7.4 环境要求是指球阀在使用时所需的温度、压力和介质等条件。
7.5 自动球阀是指通过电动装置、气动装置或液动装置等可以实现自动开闭的球阀。
附件：1.阀门示意图2.安装准备检查表3.球阀维护保养手册4.球阀使用常见问题解答指南法律名词及注释：1.球阀：根据本文档中所述，球阀指的是一种用于控制流体流动的阀门装置。
2.阀体材质：阀体材质是指球阀所使用的主要材料，常见的材质包括不锈钢、铸铁和铜合金等。
3.连接方式：连接方式是指球阀与管道之间的连接方式，包括螺纹连接、焊接连接和法兰连接等。
4.环境要求：环境要求是指球阀在使用时所需的温度、压力和介质等条件。
5.自动球阀：自动球阀是指通过电动装置、气动装置或液动装置等可以实现自动开闭的球阀。
气动硬密封球阀使用说明
气动硬密封球阀使用说明
气动硬密封球阀是一种常用的流体控制设备，通常用于管道系
统中，下面我将从不同角度来回答你的问题。
1. 安装和连接，首先，确保阀门和管道的连接口清洁，无杂物。
然后，根据阀门和管道的尺寸，选择合适的连接方式，通常包括螺
纹连接、对焊连接或法兰连接。
安装时要注意阀门的流向，确保阀
门安装正确。
2. 操作方法，气动硬密封球阀是通过气动执行器来控制的，通
常需要接入气源。
打开或关闭阀门时，通过控制气源的压力来控制
阀门的开合。
可以通过手动操作或远程控制来实现阀门的开关。
3. 注意事项，在使用气动硬密封球阀时，需要注意阀门的工作
压力范围，不要超过其额定压力。
另外，定期检查阀门的密封性能，确保阀门的密封圈完好，避免泄漏。
同时，阀门在长期使用后，需
要进行定期的维护和保养，包括润滑和清洁。
4. 应用范围，气动硬密封球阀适用于各种工业管道系统，包括
化工、石油、制药、冶金等领域。
其优点包括密封性好、耐腐蚀、
使用寿命长等特点，适用于对流体流动有严格要求的场合。
总的来说，使用气动硬密封球阀时，需要注意安装连接、操作方法、注意事项和应用范围，确保阀门的正常运行和安全使用。
希望以上信息能够对你有所帮助。
Q347F球阀使用说明书
固定球阀Q347F-40产品安装1,用途和性能规范1．1用途a、本产品主要用于气体、液体介质管路上作启闭器，接通或截断介质，具有流阻小，启闭较省力等优点。
b、适用范围：化工、石油、冶金、造纸、制药等行业。
1．2性能规范1．3阀门最大工作压力额定值（压力-温度基准）2 3 1 底盖 2 下阀杆 3阀体 4 阀座组件 5 阀盖 6球体 7 滑动轴承 8上阀杆 9 滑动轴承10螺栓11螺母 12压套 13填料 14连接盘 15执行器4 阀门主要零件材料5 阀门主要连接尺寸２—5 保管、安装、使用、检查5．1保管a.本阀须保管存放在干燥、通风的室内，放置整齐，阀杆不得着力。
b.本阀保管存放期间，球处于全开状态，两端法兰应封闭。
c.本阀存放期间，阀杆及机加工表面应用容易清除的防锈剂涂覆。
d.长期存放的阀门应定期检查，清除污垢，涂防锈剂。
5．2 安装a.b.c.d.e.f.5．3a.b.c.d.以防5．41a)b)c)d)e)f)阀座与阀体连接处是否出现渗漏（停车检修）。
g)壳体是否被严重腐蚀或磨损，导致壳体明显变薄，甚至出现渗漏，如果出现这些现象，应报废（停车检修）。
2．阀门检修装配后，必须按相应标准进行压力试验，每次检修后应做好情况记录，以备考查。
—３——４—7．10阀门不得带压增加或更换填料，防飞结构不作为用户带压更换填料或O形圈的理由。
7．11阀门运行过程中不得焊接修理和外表涂漆。
7．12阀门在受压状态下不得拆卸。
7．13阀门在修理中需按第4条表中材料匹配。
7．14本阀门设计未进行寿命计算、试验及疲劳强度校核，用户在使用中必需定期检修、更换。
7．15本阀门设计未考虑地震载荷，由此引起的后果，制造厂概不负责。
—５—。
气动球阀安装使用指导
气动球阀安装使用指导说明一、气动球阀简介SS-8-5FF-RG-K-SP001三片式气动球阀，由电磁阀、执行机构和三片式球阀以及两个转换接头组装而成。
见图1。
图1 气动球阀组成该球阀的技术规格如下：三片式球阀CLASS 800，CF8M BODY/TRIM，R-PTFE SEATS，GRAPHITE SEALS，FIRE SAFE PER API 607&608。
每个阀门都包含有两个型号为SS-8-1FMA (1/2" 内螺纹转外螺纹NPT转换接头) 以延长阀门长度。
RA TING：1920PSI@100℉。
执行机构PNEUMA TIC DOUBLE ACTING (80 PSI AIR)电磁阀SINGLE SOLENOID/SPRING RETURN, NAMUR MOUNT 4 WAY 316 V ALVE, SOLENOID EXHAUST DUST FILTER, AND ATEX FLAMEPROOF EEx D IIC, 24VDC HAZARDOUS LOCA TION SOLENOID OPERA TOR.二、安装方法工艺管线连接气动球阀的连接端口为1/2＂FNPT，直接与管子的1/2＂MNPT连接。
电磁阀连接气源电磁阀为VERSA品牌的防爆电磁阀，作用方式是2位5通直动式弹簧复位。
其气路的示意图如下：图2 电磁阀气路示意图图2中，端口EA/3,IN/1,EB/5,A/2和B/4是电磁阀的5个通孔（通孔A/2和B/4在现场并未看到），IN/1口为进气口，A/2和B/4口为工作口，连接执行机构的进气口，EA/3, EB/5分别为A/2和B/4的气体排放口，这就是2位5通中所谓的5通。
2位是指左右两个方块中所示的两种状态。
图2中，左侧所示的气路状态为IN/1端口连接气源，A/2口为执行机构供气，执行机构动作，B/4口的气体则由EB/5口排出，EA/3口处于截止状态，在这里我们把这种状态称为状态1。
气液联动球阀操作方法
气液联动球阀操作方法
一、气液联动球阀的操作方法：
1. 气源接入：将气源管道连接至球阀的气动执行器，确保气源的压力和流量符合球阀的要求。
2. 阀体及密封检查：检查球阀的阀体和密封部件是否完整，无损坏或松动情况。
3. 手动操作：若需要手动操作球阀，在球阀上找到手动装置，将手动装置旋转至手动位，即可手动操作阀门。
4. 远程操作：使用遥控装置或控制系统对球阀进行远程操作。
通过控制信号使气动执行器工作，以打开、关闭或调节阀门。
5. 操作注意事项：
a. 操作前，先检查球阀的工作状态和连接情况，确保安全使用。
b. 注意控制球阀的开度，避免阀门开度过大或过小造成管道流量失衡或一段时间后造成故障。
c. 遵循操作规程，正确使用球阀的操作装置，避免操作失误或过度力量导致损坏。
d. 球阀在长时间不使用时，应处于关闭状态，并做好防腐、防尘、防震等措施。
超高压气动球阀使用说明书
超高压·大口径气动球阀使用说明书SUPPER HIGH-PRESSURE & LARGE-SIZE PNEUMATIC ACTIONBALL VALVE OPERATING MENUl ANSI CLASS 900、1500、2500 Lb l GB PN 160、250、320、420 kgf/cm 2 l DN 2"-36" 50-900 mm成都成高阀门有限公司CHENG DU CHENG GAO VALVE CO.,LTD.CHV®A Z超高压•大口径气动球阀 CHV 成都成高阀门有限公司-1-目 录一、产品用途...............................................................................................................................2 1.Instruction......................................................................................................................2 二、结构特点...............................................................................................................................2 2. Con struction feature......................................................................................................2 三、组成............................................................................................................................2 3. Composing....................................................................................................................2 四、工作原理....................................................................................................................2 4.Working principle...........................................................................................................2 五、安装调试与使用维护...........................................................................................................2 5. Installation and maintenance.....................................................................................................2 六、可能出现的故障及排除方法...............................................................................................3 6. Trouble Shooting.......................................................................................................................3 附图.........................................................................................................................................4 attached figure .......................................................................................................................4 球阀Cv 值表..........................................................................................................................5 Cv flow coefficients.................................................................................................................5 固定球阀操作扭矩表.............................................................................................................6 Trunnion Mounted Ball V alve Open torque.. (6)超高压•大口径气动球阀 CHV 成都成高阀门有限公司·2·一、产品用途： 1.Instruction:CHV 制造超高压、大口径气动球阀是气动执行器的一种新产品，它具有新颖独特的结构和专门的控制系统设计，它与气控或电控组合仪表配套，广泛地应用于冶金、矿山、石油、化工、电力、轻工、船舶等工业部门和自动化控制系统中，适用于气体、液体或含有悬浮颗粒流体的流量控制或切断。
直流方向球式气动阀门操作说明书
Operating instruction Translation of the originalStraight-way ball valvepneumatic und manual operationTypes 402x412x422xK I E S E L M A N N G m b HPaul-Kieselmann-Str. 4-10D - 75438 Knittlingen( +49(0) 7043 371-0 • 7 +49(0) 7043 371-125 www.kieselmann.de•****************** Copyright: © KIESELMANN FLUID PROCESS GROUPKIESELMANN GmbH Table of contents Table of contents1General informations (4)1.1Informations for your safety (4)1.2Marking of security instructions (4)1.3General designated use (4)1.4Personnel (4)1.5Modifications, spare parts, accessories (5)1.6General instructions (5)2Safety instructions (6)2.1Intended use (6)2.2General notes (6)2.3General safety instructions (6)3Delivery, transport and storage (8)3.1Delivery (8)3.2Transport (8)3.3Storage (8)4Specification (9)4.1Modular system (9)5Function and operation (10)5.1Description of function (10)5.2Control system and position indication (11)6Commissioning, service and maintenance (12)6.1Commissioning (12)6.1.1Installation instructions (12)6.1.2General welding guidelines (12)6.1.3ATEX - Guidelines (12)6.2Service (13)6.3Cleaning (13)7Technical data (14)8Disassembly and assembly (15)8.1Disassembly (15)8.2Assembly (16)9Drawings and dimensions (17)9.1Control units (17)9.2Drawings (18)9.3Dimensions (19)10Wearing parts (20)10.1Wear parts kit (20)10.2Spare parts list (21)11Classification (22)11.1Structure of Order Number (22)12Appendix (24)12.1Declaration of incorporation (24)4x2x_SWBV_EN3Operating instruction | KIESELMANN GmbH 1 | General informations 4 / 244x2x_SWBV_EN 1General informations1.1Informations for your safetyWe are pleased that you have decided for a high-class KIESELMANN GmbH product. With correctapplication and adequate maintenance, our products provide long time and reliable operation.Before installation and initiation, please carefully read this instruction manual and the security ad-vices contained in it. This guarantees reliable and safe operation of this product and your plant re-spectively. Please note that an incorrect application of the process components may lead to greatmaterial damages and personal injury.In case of damages caused by non observance of this instruction manual, incorrect initiation, hand-ling or external interference, guarantee and warranty will lapse!Our products are produced, mounted and tested with high diligence. However, if there is still areason for complaint, we will naturally try to give you entire satisfaction within the scope of our war-ranty. We will be at your disposal also after expiration of the warranty. In addition, you will also findall necessary instructions and spare part data for maintenance in this instruction manual. If youdon't want to carry out the maintenance by yourself, our KIESELMANN GmbH - service team willnaturally be at your disposal.1.2Marking of security instructionsHints are available in the chapter "safety instructions" or directly before the respective operation in-struction. The hints are highlighted with a danger symbol and a signal word. Texts beside thesesymbols have to be read and adhered to by all means. Please continue with the text and with thehandling at the valve only afterwards.Symbol Signal wordMeaning DANGER Imminent danger which will result severe personal injury ordeath.WARNING Imminent danger which may result severe personal injury ordeath.CAUTION Dangerous situation which may cause slight personal injury ormaterial damages.NOTICE An harmful situation which may result in damages of the productitself or of adjacent vicinity.INFORMATIONMarks application hints and other information which is particu-larly useful.1.3General designated useThe fitting is designed exclusively for the purposes described below. Using the fitting for purposesother than those mentioned is considered contrary to its designated use. KIESELMANN GmbH can-not be held liable for any damage resulting from such use. The risk of such misuse lies entirely withthe user. The prerequisite for the reliable and safe operation of the fitting is proper transportationand storage as well as competent installation and assembly. Operating the fitting within the limitsof its designated use also involves observing the operating, inspection and maintenance instruc-tions.1.4PersonnelPersonnel entrusted with the operation and maintenance of the tank safety system must have thesuitable qualification to carry out their tasks. They must be informed about possible dangers andmust understand and observe the safety instructions given in the relevant manual. Only allow quali-fied personnel to make electrical connections.KIESELMANN GmbH | Operating instruction General informations | 11.5Modifications, spare parts, accessoriesUnauthorized modifications, additions or conversions which affect the safety of the fitting are notpermitted. Safety devices must not be bypassed, removed or made inactive. Only use original spareparts and accessories recommended by the manufacturer.1.6General instructionsThe user is obliged to operate the fitting only when it is in good working order. In addition to the in-structions given in the operating manual, please observe the relevant accident prevention regula-tions, generally accepted safety regulations, regulations effective in the country of installation,working and safety instructions effective in the user's plant.4x2x_SWBV_EN 5 / 24Operating instruction | KIESELMANN GmbH 2 | Safety instructions 6 / 244x2x_SWBV_EN 2Safety instructions2.1Intended useStraight-way ball valves are used as a shut-off valve in units of the beverage and food industry, thepharmacy, the biotechnology as well as the chemical industry.2.2General notesTo avoid danger and damage, the fitting must be used in accordance with the safety instructionsand technical data contained in the operating instructions.All data are in line with the current state of development. Subject to change as a result of tech-nical progress.2.3General safety instructionsWARNINGRisk of injury by outflowing mediumDismantling the valve or valve assemblies from the plant can cause injuries.–Medias flowing through the leakage drain outlet are to be drained off without splashing into a discharge arrangement.–Carry the disassembling only if when the plant has been rendered pressure-less and freeof liquid and gas.WARNINGRisk of injury by moving partsDo not grab into the valve when the actuator is pressurized. Limbs can be crushing or amputating.–Remove the control air line before dismantling.–Ensure that the actuator is unpressurized.WARNINGRisk of injury by pre-stressed pressure spring.The pneumatic-mechanical actuator is spring-loaded. When disassembling the actuator, compon-ents that jump out may cause injuries.–Multiturn actuator are maintenance-free and therefore do not need to be opened!WARNINGATEX - GuidelinesIf the valve or the plant is operated in a potentially explosive atmosphere, the valid ATEX directive ofthe EC and the installation instructions in this operating manual must be observed.CAUTIONTo avoid air leaking, only use pneumatic connection parts that have an O-ring seal facing the evensurface.CAUTION Before starting the system, the entire pipeline system must be thoroughly cleaned.KIESELMANN GmbH | Operating instruction Safety instructions | 24x2x_SWBV_EN7 / 24 CAUTION Steps should be taken to ensure that no external forces are exerted on the fitting.Operating instruction | KIESELMANN GmbH 3 | Delivery, transport and storage 8 / 244x2x_SWBV_EN 3Delivery, transport and storage3.1Delivery•Immediately after receipt check the delivery for completeness and transport damages.•Remove the packaging from the product.•Retain packaging material, or expose of according to local regulations.3.2TransportCAUTIONRisk of injury and damage to the productDuring the transport the generally acknowledged rules of technology, the national accident preven-tion regulationsand company internal work and safety regulations must be observed.3.3StorageDamage to the product due to improper storage!Observe storage instructionsavoid a prolonged storageRecommendation for longer storageWe recommend regularly checking the product and the prevailing storage conditions during long storage times.•To avoid damage to seals and bearings,–products up to DN 125 / OD 5 inch should be stored horizontally for maximum 6 months.–products larger than DN 125 / 5 inch, should be stored in the upright position with the actu-ator on top.•Don't store any objects on the products.•Protect the products for wetness, dust and dirt.•The product should be stored in a dry and well ventilated room at a constant temperature (op-timal indoor temperature: 25 C ±5 ; indoor humidity data 70% ±5%).•Protect seals, bearings and plastic parts for UV light and ozone.KIESELMANN GmbH | Operating instruction Specification | 4 4Specification4.1Modular systemHand lever4x2x_SWBV_EN9 / 24Operating instruction | KIESELMANN GmbH 5 | Function and operation 10 / 244x2x_SWBV_EN 5Function and operation5.1Description of functionStraight-way ball cocks are used as a piggable shut-off valve.Open or close the valve by turning the pneum. controlled rotary drive by 90°.Functional description for valves with manual operationWhen actuating a fitting manually, the respective switching position will be locked in place in the fi-nal position. Before operation, unlock the final position lock by lifting the notch lever against thehand lever. By letting go of the notch lever in the respective final position the spring-loaded notchlever will latch back by itself to the final position lock. The position of the hand lever indicateswhether the valve is opened or closed. It will be opened, if the valve points in the direction of thepipe axle – it will be closed, if the valve is positioned crosswise to the pipe axle. The possible as-sembly-line ways in dependence of the stop functions linked with it are shown in the as valve posi-tions.Valve positions Connection A - B closedA B A B9°Description of function for pneum. valvesThe valve opens and closes by way of a pneum. multiturn actuator with a rotary movement of 90°.normal closed (NC)•pneum. OPERATED•not pneum. OPERATEDopens the valve spring force closes the valvenormal open (NO)•pneum. OPERATED•not pneum. OPERATEDcloses the valve spring force opens the valve double acting (DA)•pneum. OPERATED the valve opens or closes according to control KIESELMANN GmbH | Operating instruction Function and operation | 55.2Control system and position indicationRetrofitting to end position feedback for manually operated valvesBy replacing the hand lever and the catch disc the valve can be retrofitted for end position feedback(proximity switch).Conversion from manual operation to pneumatic actuationBy a simple retrofitting operation the valve can be converted to pneumatic actuation. The rotary ac-tuator for this purpose is supplied complete with fitting device. The following actuators are avail-able, depending on the desired actuating function.Position indicator with sensor mounting for feedback signal.The actuator is equipped with a proximity switch mounting (sensor mounting) and a position indica-tion. When inductive proximity initiators M 12x1 are installed, the current "Open" or "Shut" positioncan be interrogated. By screwing the proximity initiator to the limit position the required switchinggap for the signal transmission is established.. When the valve is closed the position indication isoriented vertically to the direction of valve passage. When the valve is open it is oriented parallel tothe valve passage.Feedback unit -optional-Optionally, modular valve control head systems can be installed to the actuator for reading and ac-tuating valve positions. The standard version is a closed system with SPS or ASI-bus switch-onelectronics, and integrated 3/2-way solenoid valves. For tough operating conditions we recommendemploying a high-grade steel cover.6 | Commissioning, service and maintenanceOperating instruction | KIESELMANN GmbH 6Commissioning, service and maintenance6.1Commissioning6.1.1Installation instructionsFor ball valves without leakage outlet, the installation position is without importance.Ball valves with leakage outlet must always be installed vertically to ensure that outflow of leakage,or of cleaning medium, from the valve is such that no residue will remain inside the valve.For valves which are to be welded in on both sides, a releasable connection has to be fitted into thepipework to allow dismounting (maintenance).6.1.2General welding guidelinesSealing elements integrated in weld components must generally be removed prior to welding. Toprevent damage, welding should be undertaken by certified personnel (EN ISO 9606-1). Use the TIG(Tungsten Inert Gas) welding process.CAUTIONDamage and injuries due to high temperature supplyTo avoid a distortion of the components, all welding parts must be welded to stress-relieved.Allow all components to cool before assembling.Damage due to impuritiesImpurities can cause damage to the seals and seals area.Clean inside areas prior to assembly.6.1.3ATEX - GuidelinesFor valves or plants/installations that are operated in the ATEX area, sufficient bonding (grounding)must be ensured (see valid ATEX Guidelines EG).KIESELMANN GmbH | Operating instruction Commissioning, service and maintenance | 66.2ServiceReplacement of sealsTo achieve optimal maintenance cycles, the following points must be observed!–When replacement of seals, all product-contacting seals should be replaced.–Only original spare parts may be installed.Maintenance intervalThe maintenance intervals depend on the operating conditions "temperature, temperature-intervals,medium, cleaning medium, pressure and opening frequency". We recommend replacing the seals 2-year cycle.The user, however should establish appropriate maintenance intervals according to thecondition of the seals.Lubricant recommendationEPDM; HNBR; NBR; FKM; k-flex-Klüber Paraliq GTE703*Silicone-Klüber Sintheso pro AA2*Thread-Interflon Food**) It is only permitted to use approved lubricants, if the respective fitting is used for the produc-tion of food or drink. Please observe the relevant safety data sheets of the manufacturers of lub-ricants.6.3CleaningIn order to ensure continuous flawless function during operation, the surfaces between the valvebody and the ball must be cleaned.Open and close the valve several times from the open position. With an angle of rotation of ≥ 20°,cleaning fluid flows into the area between the ball and casing. A time-dependent actuation in theangle of rotation range 20°-45° makes the cleaning process more efficient. The duration and thenumber of actuations should be adjusted according to the type of dirtying and the degree of dirty-ing.Operating instruction | KIESELMANN GmbH 7 | Technical data7Technical dataModel:Straight-way ball valveValve size:DIN: DN 25 - DN 100Inch: DN 1“ - DN 4“Connections:Welded end (S) DIN EN 10357Thread (G) DIN 11851Flange connection (Fl)Clamp connection (Cl)Liner/nut (K/M) DIN11581Temperature range:Ambient (air)+4° to +45°COperating (medium dependent)+0° to +95°CSterilization (SIP 30 min)EPDM +140°CPTFE +130°CNBR +100°CFKM +140°CVMQ +90°CPressure range:Working pressure:Cleaning pressure:16 bar 3 barLeak rate: A (DIN EN 12266-1)Control air:Control air pressure:5,5 - 8,0 bar Quality of control air:ISO 8573-1 : 2001 quality class 3Materials: (in product contact)Stainless steel: 1.4301 / AISI3041.4404 / AISI316LSurfaces:Ra < 0,8µm e-polishedSealing material:EPDM / PTFENBR / PTFEFKM / PTFEVMQ / PTFEKIESELMANN GmbH | Operating instruction Disassembly and assembly | 8 8Disassembly and assembly8.1DisassemblyAll threaded joint have right-hand thread.Unscrew and remove control air, steam resp. cleaning lines and electrical lines, complete feedback unit or control head.Remove the ball valve completely from the housing.Replacing the housing seals (12), (13), (14)•Unscrew the flange (2).•Dismantle the O-rings (13), (14) and thrust collar (12).•Put the ball cock in the closed position and remove the ball (3) out of the housing (1).Replacing the sealing package (6) - (10)Ball valve - manual operationM 1011 9 8 7•Unscrew the screw (18) and remove the hand lever (19).•Unscrew the screw (16) and remove the locking disc (5).•Remove the plain bearing (10) and the pressure spring (11) from the axis (4).•Dismantle the axis (4) with sliding ring (6) out of the housing (1) downwards.•Take the sealing package (7/8/9) out of the housing (1).Replacing the sealing package (6) - (10)Ball valve - pneum. operation•Unscrew the screws (20) and remove the pneum. actuator (24) with the square boss (23).•Unscrew the screws (22) and remove the angle bracket (21).•Remove the plain bearing (10) and the pressure spring (11) from the axis (4).•Dismantle the axis (4) with sliding ring (6) out of the housing (1) downwards.•Take the sealing package (7/8/9) out of the housing (1).8 | Disassembly and assemblyOperating instruction | KIESELMANN GmbH8.2Assembly•Before installation, thoroughly clean and slightly lubricate mounting areas and running sur-faces.•Assemble in reverse order.Instructions d'installationMount the sealing package (7/8/9) in the sequence shown under view.b) Push the bearing ring (7), the V-rings (8) (3x) and the thrust collar (9) with the mounting sleeve(M) into the limit stop.c) When mounting the ball (3) and the axis (4), regards for exact match from the marks on the axis(4) and the position of the ball (3).d) The mark points (MP) on the switch axis correspond to the respective ball openings.e) Mount the hand lever or the pneumatic actuator according of the valve functions.MMP1011987KIESELMANN GmbH | Operating instruction Drawings and dimensions | 9 9Drawings and dimensions9.1Control units12925,5Ø 105Position indication with sensor mounting (R)•R1 = dog•R1.1 = Straight pin•R2 = Position indication•R3 = O-ring•R4 = Screw•R5 = Sensor mounting•R6 = Cap•R7 = Screw•LA = air supplyOperating instruction | KIESELMANN GmbH9 | Drawings and dimensions 9.2Drawings•Example: ball cock with welding end (Standard version)2418a 19a165A 232221201721312a 1414612b 1721212a 1412b 315M1011987AKIESELMANN GmbH | Operating instruction Drawings and dimensions | 99.3DimensionsRinse connection Heating connection Hand leverwith sensor mountingGFKAISI304DIN EN ISO 228-1Operating instruction | KIESELMANN GmbH 10 | Wearing parts10Wearing parts10.1Wear parts kit*) DN = nominal diameter = e.g. 4084 050 000-05510.2Spare parts list01234567891011121314Product namee.g. Type 4225 - Straight way ball cock pneumatic operation, air open - spring close, with weld flangeKind of actuatorsConnection variantsValve sizeSealing material / construction modificationSeparatorControl system, External surface12Appendix12.1Declaration of incorporationDeclaration of incorporationTranslation of the originalManufacturer / authorised representative:KIESELMANN GmbHPaul-Kieselmann-Str. 4-1075438 KnittlingenGermanyAuthorised representative:Achim Kauselmann(for compiling technical documents)Paul-Kieselmann-Str. 4-1075438 KnittlingenGermanyProduct name Functionpneum. Lift actuators Stroke movementpneum. Rotary actuators Rotary movementBall valves Media cutoffButterfly valves Media cutoffSingle seat valves Media cutoffFlow control valves Control of liquefied mediaThrottle valve Control of liquefied mediaOverflow valve Definition of fluid pressureDouble seat valve Media separationBellow valves Sampling of liquidsSampling valves Sampling of liquidsTwo way valves Media cutoffTankdome fitting Prevention of overpressure and vacuum, Tank cleaningSafety valve Prevention of overpressureThe manufacturer hereby states that the above product is considered as an incomplete machine in the sense defined in the Directive 2006/42/EC on Machinery. The above product is exclusively in-tended to be installed into a machine or an incomplete machine. The said product does not yet con-form to all the relevant requirements defined in the Directive on Machinery referred to above for this reason.The specific technical documents listed in Appendix VII, Part B, have been prepared. The Authorized Agent empowered to compile technical documents may submit the relevant documents if such a request has been properly justified.Commissioning of an incomplete machine must not only carried out if it has been determined that the respective machine into which the incomplete machine is to be installed conforms to the regu-lations set out in the Directive on Machinery referred to above.The above product conforms to the requirements of the directives and harmonized standards spe-cified below:•Directive 2014/68/EU•DIN EN ISO 12100 Safety of machineryi.V. Uwe HeisswolfHead of DevelopmentKnittlingen, 21.07.2017。
紧急气动球阀使用说明书
紧急切断气动球阀使用说明书
1.前言
KDQ661F-64P气动紧急切断球阀适用于低温贮槽、槽车上切断和流通介质。
其技术规范见下页，这种新型阀门具有流体阻力小，结构简单，体积小、重量轻、密封可靠、开关迅速、启闭灵活等优点，广泛用于化工、石油、电子原子能、航空等领域。
该产品设计主要用于石油、天然气等管路，具有防火、防静电、防爆功能。
2.工作原理
该阀上部是单作用带弹簧复位的气动执行器。
执行器作为球阀开、关动作的操作机构，当手动阀或电磁阀通过Φ6*1的输气管控制输气时，球阀开启；在断气时，球阀关闭。
在出现燃烧时，气动执行器上的易熔塞中的金属在75±5℃时熔化，气体便逸出，气压降低。
执行器中的弹簧使执行器回位，带动球阀关闭，保证输送介质停止，从而防止事故的进一步扩大。
为防止阀门在开启和关闭时产生静电—静电会引发火灾，甚至产生爆炸，在球体和阀体之间设置了导静电装置，可将静电及时传给管路和地面。
3.使用维护说明：
⑴阀门结构见附图；
⑵阀门益存放在干燥室内，阀门应轻放，产品表面不得有任何磕、碰、划伤等缺陷；
⑶安装时应注意介质的流动方向；
⑷焊接时，注意焊口处不要温度太高，防止高热传导给密封副造成密封副的损坏；
⑸管道安装好后，应将管内清洗，吹除干净。
气动球阀(API)操作和维护手册
※ 用 途直通式O形切断球阀是一种旋转型自动操作球阀，接受开关量信号，只需转1/4周即可实现阀门的开启或关闭作用。
可同工业计算机或程序控制器配套使用。
广泛应用于冶金、石油、化工、轻工、电力等工业部门生产过程中的自动调节或远距离控制。
而且可用于压差较高、易燃、易爆和有害气体的特殊生产环境。
※ 特 点1. 结构简单、体积小、动作可靠、维护方便；2. 具有多种密封结构，密封性能好、泄漏量小；3. 允许使用的压差大，稳定性高4. 适用介质范围广，使用寿命长；※采用标准1．设计与制造：API 608 、BS53512．结构长度：ASME B16.103．法兰连接标准：ASME B16.5(RF)4．检验与试验：API 598※主要技术参数公称通径 mm 15 20 25 40 50 65 80 100125 150 200 250 300 350 in 1/2 3/4 1 11/2 2 21/2 3 4 5 6 8 10 12 14额定Kv 20 38 72 170 275 380510940145022303610 5000 740010500公称压力 150LB ～ 300LB允许压差 等于公称压力流量特性 快开流量特性泄漏量 ANSI B16.104(Ⅵ)级气源压气 3～8 bar作用方式 单作用、双作用气源接口 G1/4" G3/8" G1/2"工作开度 0～90°工作温度 -40～+425℃适用介质 水、气、油品、醋酸类、硝酸类、腐气、药品等※ 阀门主要零部件材料※ 外形结构及安装ANSI 150LBDN in L D2 D1 D B f Z-d H H1 W 15 1/2 108 35 60.5 89 12 1.64-φ15205 -- 164 20 3/4 117 43 70 98 12 1.64-φ15205 -- 25 1 127 51 79.5 108 12 1.64-φ15213 -- 32 1-1/4 140 64 89 117 13 1.64-φ15213 -- 40 1-1/2 165 73 98.5 127 15 1.64-φ19254 -- 210 50 2 178 92 120.5152 16 1.64-φ19254 -- 65 2-1/2 190 105 139.5178 18 1.64-φ19310 -- 80 3 203 127 152.5190 19 1.68-φ19310 -- 247 100 4 229 157 190.5229 24 1.68-φ19420 405 276 125 5 254 186 216 254 24 1.68-φ22500 462 348 150 6 394 210 241.5279 26 1.68-φ22515 482 378 200 8 457 270 298.5343 29 1.68-φ22580 550 524 250 10 533 324 362 406 31 1.612-φ25620 633 715 300 12 610 381 432 483 32 1.612-φ25710 705 1845350 14 686 413 476 533 35 1.612-φ29780 725 2500ANSI 300LBDN in L D2 D1 D B f Z-d H H1 W 15 1/2 140 35 66.5 95 15 1.64-φ15215 -- 247 20 3/4 152 43 82.5 117 16 1.64-φ19215 -- 25 1 165 51 89 124 18 1.64-φ19230 -- 32 1-1/4 178 64 98.5 133 19 1.64-φ19230 -- 40 1-1/2 190 73 114.5156 21 1.68-φ19280 -- 276 50 2 216 92 127 165 23 1.68-φ22290 -- 65 2-1/2 241 105 149 190 26 1.68-φ22410 -- 80 3 282 127 168.5210 29 1.68-φ22410 -- 348 100 4 305 157 200 254 32 1.68-φ22480 415 648 125 5 -- 186 235 279 35 1.68-φ22480 480 378 150 6 403 210 270 318 37 1.612-φ22540 490 524 200 8 502 270 330 381 42 1.612-φ25620 560 715 250 10 568 324 387.5445 48 1.616-φ29660 650 715 300 12 648 381 451 521 51 1.616-φ32750 720 1845350 14 762 413 514.5584 54 1.620-φ32820 740 2500※ 贮存、安装、使用及维护1、阀门在安装前应好细核对型号是否与使用要求相符合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
手轮装置-使用手册
- 规格
型号：
MＤ-0２
最大输入力值（Ｎ)：
400
最大输出扭力(Nm)： ５００
开关旋转圈数：
１０
单重(Kg.)：
适用温度：
- 20℃ ~ + 80℃
动作范围：
0° ~ 90°
材质：
本体：
铸铝
螺旋齿轮：
青铜
螺齿杆：
钢
注意:以下 ” 操作说明 ” 请仔细阅读
-1-
3.3 测试各项功能动作是否正常。 4. 运转时注意事项
4.1 控制升温管路时候,请勿给予急速的变化,应缓慢增加流量,压力或温 度。
4.2 升温速率请保持在 100℃/每小时以下。 5.维护作业
5.1 保养与检查 5.1.1 检查时若发现有流体外泄情形产生,未确认安全性之前,请勿以手 接触或靠近气缸控制阀。 5.1.2 日常检查: 检查泄漏,异常噪音,振动等。 5.1.3 定期检查:应每年实施一次-请检查空压管,阀体及法兰之迫紧是 否有泄漏情形产生。 5.1.4 分解检查:应每二年实施一次-请分解阀体及气缸并将 PTFE SEAT GLAND PACKING,GASKET,O-RING 等密合零件更换新品。
位停止螺丝
定位停止螺丝并且锁紧
球阀和和手动装置间的 检查阀和手动装置间的
3 阀体无法达到全开/关 固定螺丝松了，晃动接 接合面，校准到正确位
合处看看。
置后锁紧螺帽。
检查阀心轴和手轮之轴
接点/键槽过度晃动 的接点，如必要時更换
键。
松开锁定的螺帽，停止
不当调整手轮上开关定
4 阀体开/关超过 90 度
螺丝直到能正常的开/
配管內之污垢及其他异物。 2.2.5 电气配线之接线标准请参照电工法规。 2.2.6 原则上请勿在气缸以上部位实施管线保湿及保冷之工事。 2.2.7 请依气缸控制阀之大小及重量,在配管上或对本体给予适当之支撑固
定。 3. 安装后的检查
3.1 检查空压管是否有泄漏情形产生。 3.2 管路加压后,请检查阀体及法兰之迫紧是否有泄漏情形产生。
- 气缸控制阀故障排除
重要提醒：在进行任何维修之前请先详阅以下指引內容。
项目
故障情形
引起原因
改善方法
PTFE SEAT 刮伤。
球阀开关时流量口还有
1 少许泄漏
气缸角度不正确。
更换 PTFE SEAT 调整气缸角度
没有空气或太低
检查空气来源
2 气缸控制阀门无法转动 调压阀未打开
调压阀至 5kg/cm^2
2.安装时注意事项 2.1 一般注意事项 2.1.1 装置方向:气缸控制阀与管路承垂直向上为原则。 2.1.2 装置场所:必须安装在能够安全操作，且容易保养,检查及维修之场
所。 2.1.3 周围环境:温度-20℃~+70℃,湿度 90%RH 以下。 2.1.4 安装前请先确认额定压力和法兰规格,请勿超过使用范围,以避免泄 漏情形产生。
-4-
盖米阀门有限公司
安装、操作、维修手册
1 安装前注意事项 1.1 验收:请仔细核对收到之产品品名、规格是否正确。 1.2 搬运:请注意运送设备工具是否牢固,并防止碰撞摔落地面,如有发生请仔 细检查是否有异常现象。 1.3 储存: 1.3.1 开箱后若必须储存时,请放置室内,并以塑胶布覆盖,避免高温潮湿灰 尘及振动。 1.3.2 绝对避免湿气及水分侵入电气接线部位(例 E/P P/P 定位器,微动开关, 电磁阀) 。 1.3.3 储存超过一年后才使用时,请重新确认各项动作功能是否正常。
失效，可能是键被分开 点，如发现有断裂情形
或断裂了。
则须更换键/栓。
打开齿轮箱，移除断裂
锁定栓断裂。
的部份并更换新的锁定
栓上去。
2 离合杆不能转动/齿合 离合杆断裂。
换掉断裂的部分并裝上 新的零件。
打开齿轮箱检查螺齿杆 过分负载造成螺齿杆弯
是否有弯曲或损坏，如 曲。
有的话则更换新转动离合杆时有过紧(顶齿状况为正常现象)的情形发生时，稍微左右转动手 轮以使离合杆能自由转动。
此项手动装置同时也有定位停止装置功能，可以借由调整开关两个角度定位螺丝 来达到控制阀关角度的功能，可控制开关角度范围控制在 10 度内。但为使球阀 可以正常运作，在使用此项功能时，应确定螺丝是锁紧固定位置。 - 安装 手轮装置MＤ 系列是安装在球阀与气缸之间的设计。其转动轴可以从一端连 接阀体的中轴，再从另一端连接气缸的转接头。底部的凸缘有钻孔供结合球阀 用，而顶端凸缘也有钻孔作为连接气缸之用。
-3-
- 手轮故障排除
重要提醒：在进行任何维修之前请先详阅以下指引內容。
项目
故障情形
引起原因
改善方法
透过转动离合杆到手动
离合杆没有适当齿合。 ON 的位置使 齿合能顺
利。
當手轮转动时阀体无法 因超过负载造成螺杆到 打开齿轮箱并且更换锁
1 开/关
轴杆间的锁定栓断裂。 定栓。
手轮到轴杆间的锁定栓 检查手轮到轴杆间的接
气缸侧盖(同时用奇异 空压机所提供的空气中
笔做上记号),将积水排 含有水气,造成气缸内
除后,再将侧盖依记号 部积水
锁回即可
p.s 建议使用干燥机
VALVES, ACTUATORS AND CONTROL SYSTEMS GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG · Fritz-Müller-Str. 6-8 · D-74653 Ingelfingen-Criesbach · Telefon +49 (0) 7940/123-0 · Telefax +49 (0) 7940/123-224 e-mail: info@gemue.de · http://www.gemue.de
盖米阀门有限公司
GEMUE VALVES CO., LTD
气动控制阀 安装、操作、维修手册
版本: V 1.0
VALVES, ACTUATORS AND CONTROL SYSTEMS GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG · Fritz-Müller-Str. 6-8 · D-74653 Ingelfingen-Criesbach · Telefon +49 (0) 7940/123-0 · Telefax +49 (0) 7940/123-224 e-mail: info@gemue.de · http://www.gemue.de
气缸内 O-ring 漏风 更换新的 O-ring
将中轴压板 中轴压板固定螺丝松了
固定螺丝锁紧
3
球阀中轴泄漏及阀体阀
更换新的
盖结合面泄漏
中轴转动频繁导致泄漏 Gland Packing
结合面固定螺丝松了/ 将中轴压板固定螺丝锁
或 Gasket 泄漏
紧/或换新的 Gasket。
先将风管拆开,再拆开
4 气缸积水问题
位停止螺丝
关后，再将其锁紧。
阀体的扭力值过高，手 检查阀的扭力，如必要
动裝置无法正常动作。 时更换较大的手轮
扭力超出手轮旋转所能
5 负荷
如果可以的話，使用相 受到气缸內的空气所影
符的阀。提供同等级的
响
阀来搭配双动促动器。
VALVES, ACTUATORS AND CONTROL SYSTEMS
GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG · Fritz-Müller-Str. 6-8 · D-74653 Ingelfingen-Criesbach · Telefon +49 (0) 7940/123-0 · Telefax +49 (0) 7940/123-224 e-mail: info@gemue.de · http://www.gemue.de
VALVES, ACTUATORS AND CONTROL SYSTEMS GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG · Fritz-Müller-Str. 6-8 · D-74653 Ingelfingen-Criesbach · Telefon +49 (0) 7940/123-0 · Telefax +49 (0) 7940/123-224 e-mail: info@gemue.de · http://www.gemue.de
当”ON”标示对准箭头指示方向时，此时操作手轮会带动球阀转动。如果 是”OFF”标示对准箭头指示方向时，则手轮会因为脱开离合杆而无法带动球阀 转动，此时手轮呈现空转现象。 要操作手动装置时，首先要拉起弹簧引导的锁定栓，然后以顺时针方向旋转离合 杆直到锁定栓再次缩入齿合；反时针方向转动时则是解除手动装置操作功能，回 复到气缸操作功能。 操作時应以指示板上的箭头为校准依据。
VALVES, ACTUATORS AND CONTROL SYSTEMS
GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG · Fritz-Müller-Str. 6-8 · D-74653 Ingelfingen-Criesbach · Telefon +49 (0) 7940/123-0 · Telefax +49 (0) 7940/123-224 e-mail: info@gemue.de · http://www.gemue.de
2.2 配管的安装 2.2.1 安装前,请先去除管路中之焊接碎片及氧化垢等杂物。 2.2.2 安装时请注意本体上所示之流体方向必须与实际流向一致。 2.2.3 对准前后之配管中心,使法兰接口平行,将螺丝均匀锁紧,注意不可有
