无线移动通信系统实测项目

合集下载

UWB信道测量技术及实测应用

UWB信道测量技术及实测应用

UWB信道测量技术及实测应用曹诗南;钟硕朋;李周;刘云;岳雨巍;阮雪【摘要】UWB信道测量方法的研究及信道特征数据的实际采集,是UWB信道传输特征研究和信道模型建立的基础,可以加深人们对无线信道特征的理解,有助于UWB系统设计和其他宽带系统的研究和设计。

按照子课题的室内/室外无线信道评测模型建模方案完成了测量方法的调研、测量计划的制定并实地测量,给出了原始测量结果的比较图,验证了UWB信道的传输特征。

%The research on UWB channel propagation characteristic and channel modeling is based on the methods of UWB channel measurement and collection channel character data.Based on the project of indoor/outdoor channel modeling,the article describes the process of researching on measurement technologies,making and executing the testing plans.The article gives the testing results and validates UWB propagation characteristic.【期刊名称】《现代电信科技》【年(卷),期】2011(041)009【总页数】7页(P24-30)【关键词】UWB;传输特性;信道测量;测量方法【作者】曹诗南;钟硕朋;李周;刘云;岳雨巍;阮雪【作者单位】工业和信息化部电信研究院泰尔实验室;工业和信息化部电信研究院泰尔实验室;工业和信息化部电信研究院泰尔实验室;工业和信息化部电信研究院泰尔实验室;工业和信息化部电信研究院泰尔实验室;工业和信息化部电信研究院泰尔实验室【正文语种】中文【中图分类】TN949.29超宽带(UWB)信道传输特征的研究和信道模型的建立是超宽带系统设计的基础,可以加深人们对无线信道特征的理解,也有助于其他宽带系统的研究和设计。

广东移动广东移动TD-LTE无线、传输网络测试报告网络测试报告

广东移动广东移动TD-LTE无线、传输网络测试报告网络测试报告
TE基站,在每个基站的3个小区下均用一台LTE终端接入;
2.在不修改PTN保障和峰值带宽下,三终端并行进行下载业务测试记录各小区容量;
3.再将PTN接入环保障带宽设为40M,峰值带宽设为40M,记录各小区容量;
4.验证PTN接入环上的保障带宽是以均分的方式还是先到先得的方式分配给同一基站的各小区。
2、测试结果如下:
A、在不修改传输参数时在表1所示的小区下各接入一台UE终端,不间断进行下载业务,各小区下载速率如表2所示:
序号
小区名
峰值下载速率(mbps)
平均下载速率(mbps)
修改前
修改后
修改前
修改后
1
广州琶洲国际采购中心2-1WE1
91.8
10.3
67.5
8.4
2
广州琶洲国际采购中心2-1WE3
测试条件:
1.TD-LTE UE3部;路测软件3套;笔记本3个;下载测试服务器一台;
2.选取一室分站,TD-LTE系统工作在E频段,带宽20MHz,上下行时隙配置(1:3),特殊子帧配置(D:G:U=10:2:2);
3.查看TD-LTE基站所在的PTN接入环的QOS设置。确定TD-LTE基站所在的PTN接入环保障带宽设为40M,峰值带宽设为40M。
测试准备:
1.尽量选取站点空载时段进行测试;
2.尽量选用负载干净的传输PTN接入环。
测试选点:
本次测试选取广州琶洲国际采购中心的E频段站点广州琶洲国际采购中心2WE站点进行本次测试
本次测试选取的小区信息如下表1所示:
序号
小区名
CELLID
物理小区识别码
1
广州琶洲国际采购中心2-1WE1
1711961
93.8

3G基站现场无线测试简述

3G基站现场无线测试简述

3G基站现场无线测试简述3G基站,无论CDMA2000 1x、EV-DO、WCDMA、还是TD-SCDMA都采用了更加复杂的无线技术,如码分多址、复杂调制、精确功率控制等。

TD-SCDMA还采用了时隙突发和灵活的链路分配,其安装和维护测试工作就更加复杂,需要全新的测试方法与测试工具。

本文以TD-SCDMA为例来介绍基站现场测试,大部分内容同样适用于其他3G系统。

对3G基站进行现场测试的仪表必须具备全面的分析功能,能够分析频域、时域、码域、调制域性能指标。

此外还需要考虑仪表的便携性和坚固性。

安立公司集多年手持式仪表开发的成功经验推出的MS272xB系列手持式频谱仪和MT8222A/MT8221B基站综合测试仪(图1),能充分满足上述测试需要,支持所有2G/3G制式。

本文所述各项测试均基于上述仪表的功能。

图1 功能强大的基站综合测试仪MT8222A基于方便合理的原则,应首先使用空中接口测量方式在合适的地点检查基站发射机的信号覆盖和信号质量,争取在空口测试中对基站状态做出准确判断。

如难以判断空口测量结果或需要精确测量发射功率,则需要直接连接基站进行测试。

测试步骤。

图2 3G基站测试步骤为获得稳定可靠的空口测量结果,必须找到合适的测量地点,该地点要求具备较高的导频优势。

一般要求导频优势大于10dB。

下面介绍主要的测试项目和定义。

1 基站覆盖和同频干扰测试图3 基站覆盖和同频干扰测试界面同步码与导频优势:同步码扫描显示了当前位置所有激活的同步码。

多个强同步码会造成同道干扰,要求在95%覆盖区域内,与主同步码信号强度之差在10dB以内的同步码数量不超过3个。

导频优势可以帮助确定合适的空口测量地点,一般要求大于10dB。

下行导频时隙功率:下行导频时隙功率可以检查覆盖情况,测试数据还可以下载到地图软件进行分析。

要求在95%覆盖区域内大于-88dBm。

2 多径测试图4 Ec/Io 和Tau测试界面Ec/Io和Tau这两项空中接口测试项目用来帮助解决覆盖问题,可以同时对6个最强的同步码进行测试。

移动通信基站设备及网络的测试2023简版

移动通信基站设备及网络的测试2023简版

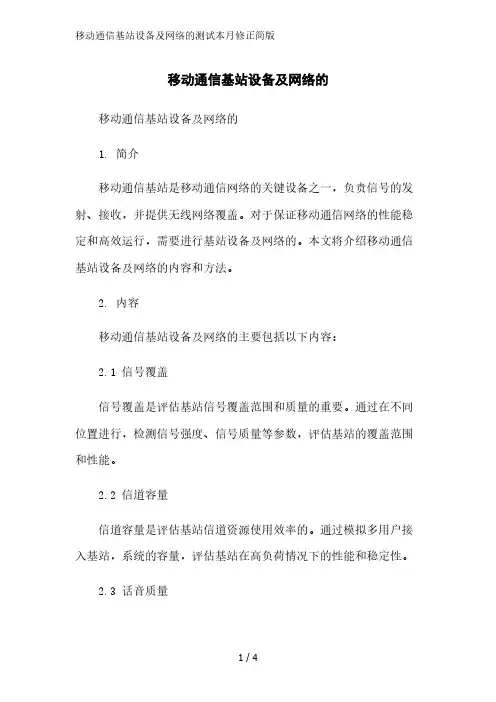

移动通信基站设备及网络的移动通信基站设备及网络的1. 简介移动通信基站是移动通信网络的关键设备之一,负责信号的发射、接收,并提供无线网络覆盖。

对于保证移动通信网络的性能稳定和高效运行,需要进行基站设备及网络的。

本文将介绍移动通信基站设备及网络的内容和方法。

2. 内容移动通信基站设备及网络的主要包括以下内容:2.1 信号覆盖信号覆盖是评估基站信号覆盖范围和质量的重要。

通过在不同位置进行,检测信号强度、信号质量等参数,评估基站的覆盖范围和性能。

2.2 信道容量信道容量是评估基站信道资源使用效率的。

通过模拟多用户接入基站,系统的容量,评估基站在高负荷情况下的性能和稳定性。

2.3 话音质量话音质量是评估基站语音通话质量的。

通过模拟通话场景,话音传输的清晰度、延迟、丢包率等参数,评估基站的语音通话质量。

2.4 数据传输数据传输是评估基站数据传输能力的。

通过模拟大规模数据传输场景,基站的数据传输速率、延迟、丢包率等参数,评估基站的数据传输性能。

2.5 干扰分析干扰分析是评估基站干扰抑制能力的。

通过模拟干扰场景,基站对于干扰信号的抑制效果,评估基站的干扰抑制能力。

3. 方法移动通信基站设备及网络的可以采用以下方法:3.1 实地实地是通过在实际场景中进行,获取真实的数据。

人员可以选择不同位置进行,使用专业的仪器进行数据采集和分析,得出结果。

3.2 模拟环境模拟环境是通过搭建基站环境进行,模拟不同的场景。

人员可以使用仿真工具和设备,模拟不同的信号强度、干扰场景等,进行。

3.3 实验室实验室是在控制环境下进行,通过搭建实验室平台进行。

人员可以使用设备模拟基站和用户设备,进行各项。

4. 工具和设备进行移动通信基站设备及网络的时,可以使用以下工具和设备:- 移动通信仪器:如信号发生器、方式等,用于采集数据和分析信号质量等参数。

- 仿真工具:如网络仿真器,用于模拟不同的环境和场景。

- 基站模拟器:用于模拟基站设备,进行实验室。

移动通信的主要测量指标及注意事项

移动通信的主要测量指标及注意事项

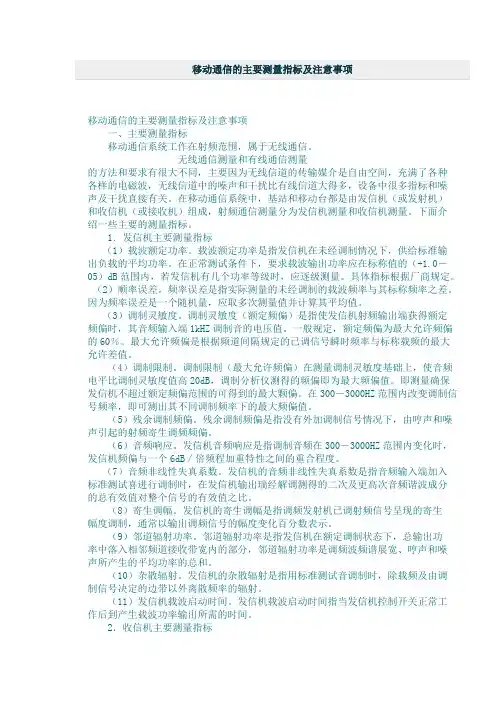

移动通信的主要测量指标及注意事项一、主要测量指标移动通信系统工作在射频范围,属于无线通信。

无线通信测量和有线通信测量的方法和要求有很大不同,主要因为无线信道的传输媒介是自由空间,充满了各种各样的电磁波,无线信道中的噪声和干扰比有线信道大得多,设备中很多指标和噪声及干扰直接有关。

在移动通信系统中,基站和移动台都是由发信机(或发射机)和收信机(或接收机)组成,射频通信测量分为发信机测量和收信机测量。

下面介绍一些主要的测量指标。

1.发信机主要测量指标(1)载波额定功率。

载波额定功率是指发信机在未经调制情况下,供给标准输出负载的平均功率。

在正常测试条件下,要求载波输出功率应在标称值的(+1.0-05)dB范围内,若发信机有几个功率等级时,应逐级测量。

具体指标根据厂商规定。

(2)顺率误差。

频率误差是指实际测量的未经调制的载波频率与其标称频率之差。

因为频率误差是一个随机量,应取多次测量值并计算其平均值。

(3)调制灵敏度。

调制灵敏度(额定频偏)是指使发信机射频输出端获得额定频偏时,其音频输入端1kHZ调制音的电压值。

一般规定,额定频偏为最大允许频偏的60%。

最大允许频偏是根据频道间隔规定的已调信号瞬时频率与标称载频的最大允许差值。

(4)调制限制。

调制限制(最大允许频偏)在测量调制灵敏度基础上,使音频电平比调制灵敏度值高20dB,调制分析仪测得的频偏即为最大频偏值。

即测量确保发信机不超过额定频偏范围的可得到的最大颗偏。

在300-3000HZ范围内改变调制信号频率,即可测出其不同调制频率下的最大频偏值。

(5)残余调制频偏。

残余调制频偏是指没有外加调制信号情况下,由哼声和噪声引起的射频寄生调频频偏。

(6)音频响应。

发信机音频响应是指调制音频在300-3000HZ范围内变化时,发信机频偏与一个6dB/倍频程加重特性之间的重合程度。

(7)音频非线性失真系数。

发信机的音频非线性失真系数是指音频输入端加入标准测试喜进行调制时,在发信机输出瑞经解调测得的二次及更高次音频谐波成分的总有效值对整个信号的有效值之比。

进网检验中各个试验室具体测试项目

进网检验中各个试验室具体测试项目

进网检验中各个实验室具体测试项目及入网测试流程目录一国家无线电监测中心测试项目(900MHZ 1800MHZ(送检) (2)二泰尔实验室(MT Net 专业试用部分)测试项目(送检) (3)三泰尔实验室测试项目(传输所)(抽检) (3)四EMC测试项目(抽检) (4)五GSM手机入网流程图 (6)六GSM手机入网检测各部门所需资料说明 (7)一、出型号核准证所需资料及样机 (7)1.国家无线电监测中心 (7)2.国家无线电管理局频率规划处 (7)3.业部计量中心电磁兼容研究室(EMC) (8)4.产业部电信传输所检测中心 (8)5.进网受理中心所需资料 (8)七CDMA 手机入网流程(目前) (9)八CDMA 手机入网各个部门所需资料说明................................................ 1 01. ...................................................................................................................................................... 出型号核准证所需资料及样机......................................................................... 1 0 1.家无线电监测中心.......................................................... 1 02.国家无线电管理局频率规划处 (11)3.信息产业部计量中心电磁兼容研究室(EMC) (11)4.信息产业部电信传输所检测中心 (11)5.信息产业部计量中心(CDG 测试): (12)6.进网受理中心所需资料...................................................... 1 2九附件:主要依据规范和说明................................................................... 1 32005-11-28KING MEIGSM 双频GPRS 功能数字移动电话机办理进网许可证所涉及的主要测试报告及说明 GSM 双频GPRS 功能数字移动电话机在中国获得进网许可证至少需要以下四份主要测试报用报告是有MTNet 出具,也采用自送样测试。

移动无线系统测试标准

移动无线系统测试标准

移动无线系统测试标准移动无线系统TD-SCDMA终端设备射频技术要求T D-S C D M A T e r m i n a l R a d i o F r e q u e n c yT e c h n o l o g y S p e c i f i c a t i o n版本号:1.0.0╳╳╳╳-╳╳-╳╳发布╳╳╳╳-╳╳-╳╳实施移动无线系统测试目录1. 范围 (1)2. 规范性引用文件 (1)3. 术语、定义和缩略语 (2)4. 说明 (4)4.1. 测量指标定义及适用状态的说明 (4)4.2. Idle状态下终端测量值上报周期 (4)4.3. Cell_DCH状态下测量值上报周期 (5)4.4. 测量精度适用的不同场景说明 (5)4.5. 一般环境与极限环境说明 (5)4.6. 置信度 (5)5. UE设备性能 (5)5.1. 工作频段 (5)5.2. 信道间隔及占用带宽 (5)5.2.1. 信道间隔- Channel spacing (5)5.2.2. 占用带宽- Occupied bandwidth (6)5.3. 信道栅格- Channel raster (6)6. 发射机性能指标 (6)6.1. 最大输出功率- Maximum output power (6)6.2. 载波频率误差- Frequency stability (7)6.3. 输出功率动态范围 (7)6.3.1. 上行开环功率控制 (7)6.3.2. 上行闭环功率控制 (7)6.3.3. 最小输出功率- Minimum output power (8)6.3.4. 发射关功率- Transmit OFF power (8)6.3.5. 发射开/关时间模板- Transmit ON/OFF Time mask (8)6.3.6. 输出功率连续发射时的失同步处理- Out-of-synchronisation handling ofoutput power for continuous transmission (8)6.3.7. 不连续发射时的失同步处理- Out-of-synchronisation handling of outputpower for discontinuous transmission (9)6.4. 输出RF频谱辐射 (10)6.4.1. 带外辐射 (10)6.4.2. 杂散辐射- Spurious emissions (11)6.5. 发射互调- Transmit Intermodulation (12)6.6. 发射调制- Transmit Modulation (12)6.6.1. 误差矢量幅度- Error Vector Magnitude(EVM) (12)6.6.2. 峰值码域误差- Peak code domain error (12)7. 接收机性能指标 (12)7.1. 参考灵敏度- Reference sensitivity level (13)7.2. 最大输入电平- Maximum Input Level (13)7.3. 邻道选择性- Adjacent Channel Selectivity(ACS) (13)7.4. 阻塞特性- Blocking Characteristics (14)7.5. 杂散响应- Spurious Response (15)7.6. 互调特性- Intermodulation Characteristics (15)7.7. 杂散辐射- Spurious Emissions (15)8. 性能要求 (16)8.1. 加性高斯白噪声干扰- AWGN Interferer (16)8.2. DCH信道在静态传播条件下的解调 (16)8.3. DCH信道在多径衰落条件下的解调 (17)8.4. 下行功率控制 (18)8.5. 上行功率控制 (18)9. 无线资源管理性能要求 (19)9.1. 空闲状态下的小区重选 (19)9.1.1. 同频TD-SCDMA小区间重选 (19)9.1.2. 异频TD-SCDMA小区间重选 (19)9.2. 连接状态下的移动性管理 (20)9.2.1. TD-SCDMA小区间切换 (20)9.2.2. CELL_FACH状态下的小区重选 (21)9.2.3. CELL_PCH状态下的小区重选 (21)9.2.4. 在URA_PCH上的小区重选 (22)9.3. RRC 连接控制 (23)9.3.1. RRC重建时延 (23)9.4. 测量过程 (24)9.4.1. AWGN传播条件下,由1G事件触发的测量报告 (24)9.4.2. AWGN传播条件下,由1H事件和1I事件触发的测量报告 (24)9.4.3. AWGN传播条件下,对TD-SCDMA邻小区的测量报告 (24)9.5. 测量性能要求 (25)9.5.1. TD-SCDMA 小区P-CCPCH RSCP测量 (25)9.5.2. GSM小区RSSI测量 (30)10. 编制历史 (31)附录A 同频干扰小区配置表 (32)附录B 异频干扰小区配置表 (34)附录C TD-SCDMA 1.28Mcps 多径参数配置表 (36)附录D GSM多径参数配置表 (37)前言本标准规定了移动无线系统通信集团公司TD_SCDMA终端中对于射频的技术要求。

中国移动TD-LTE实验室测试RF规范

中国移动TD-LTE实验室测试RF规范

中国移动通信企业标准T D -L T E 无线子系统射频测试规范T D -L T E R A N S u b -s y s t e m T e s t S p e c i f i c a t i o n f o r R F d i v i s i o n 版本号:1.1.0 中国移动通信集团公司 发布╳╳╳╳-╳╳-╳╳发布 ╳╳╳╳-╳╳-╳╳实施QB-╳╳-╳╳╳-╳╳╳╳<测试规范定义>测试规范是对网络设备/网络接口协议/设备性能进行的测试的依据,力图对该设备的功能,接口,协议,性能等各方面进行全面的测试。

该类技术文件应具有如下特点:1、全面性该类规范应该在其规定的测试范围内的进行全面的测试,以便反映该设备的是否真正正确的实现了功能/协议,以便完成对该设备的评价。

2、正确性测试规范作为鉴定设备的正确性的依据。

其表述的内容必须首先是正确的。

判断正确与否的测试结果必须是可以正确得到的,也是设备本身能够完成和必须完成的。

3、容错性测试规范必须对发生错误情况下设备的反馈进行详细的测试。

测试项目必须全面包括各种异常情况。

4、权威性该类规范是集团公司在测试和检验方面的重要文件,应该观点明确,测试项目全面,论述过程不应体现在正文中,可以根据情况在附件或编制说明中体现;在用辞上注意规范的强制性,不应使用建议性的语气。

所有检验结果都必须是确定的。

5、强可操作性该类规范是实际指导测试的文件,因此要具有强可操作性。

该规范直接为技术人员所利用,相关人员应该可以按照规范的规定直接进行实际测试。

<使用范围>中国移动通信集团内部,外部,用于指导集团公司和省公司进行网络实施、新业务开展时的设备测试和验收。

<与其他规范之间关系>在业务规范,总体技术要求,设备规范、接口规范基础上完成,是进行组建一个网络或者业务系统的设备的验收性指导性规范。

<主要内容>主要包括测试环境,测试配置,测试工具及测试方法的描述,设备的常规测试、功能测试、接口测试、协议测试、质量指标测试(性能测试)、计费结算功能测试、业务测试、网络管理、人机界面测试、可靠性测试、网络安全测试等等,目的是对在规定的范围内,对设备进行详尽的测试。

通信工程无线通信系统监理专项检查项目及标准

通信工程无线通信系统监理专项检查项目及标准


观察、尺量检查
⑴支架的位置、安装强度及距钢轨面的高度符合设计要求
⑵洞内吊夹安装位置和间隔符合设计要求
8
隧道外区段漏缆吊挂后最大下垂幅度应在0.15-0.2m范围内(在20°C时)
全部
观察检查
9
连接器装配后接头外部进行防护,并固定可靠
全部
观察检查
1
O
合路器与分路器的安装位置符合设计要求,并不得修剪合路器原配电缆长度;系统改造时,两个分路器之间的连接电缆长度符合系统改造设计要求;分路器空余端要求接上相应的终端负载
⑮动态分组功能
⑯排队利遇忙回叫功能
⑰转接外线功能
(18)调度台对列车的广播功能
无线通信系统网管功能检验
1
无线通信系统网管能显示整个无线网络的拓扑结构
全部
见证试验
2
无线通信系统网管的配置管理功能符合设计要求
全部
见证试验
3
无线通信系统网管的故障管理和事件管理功能符合设计要求
全部
见证试验
4
无线通信系统网管的性能管理、状态管理、软件管理和统计管理功能符合设计要求
通信工程无线通信系统监理专项检查项目及标准
序号
检查项目及标准

S数
'∣'^
检查方式

天馈线
1
天线、馈线型号、规格、质量符合设计要求


检查质量证明文件,观察检查外观及形状
2
隧道及站厅天线的安装高度、方向和固定方式符合设计要求
全部
观察检查
3
天馈线防雷符合下列要求:
全部
见证试验
⑴天线杆(塔)设置单独的避雷针,避雷针引下线须做固定并与接地体连接良好

无线通信测量

无线通信测量

无线通信综合测量无线通信测量是电子测量领域中重要的一个分支,所以无线通信测量所使用的技术也是电子测量中的主要技术,包括信号的产生及频率、功率、电压、调制度、失真度、频谱、波形、无码等无线通信中的基本参数测量。

下面将对这几种测量方法作出简要的介绍。

对各种通信系统进行测试的时候一般情况下都首先需要用到信号源(在电子测量中又叫做信号发生器),按照用途通常分为专用信号发生器和通用信号发生器。

信号发生器的指标有三大类:频率特性、输出特性、调制特性。

表征频率特性的又有频率范围、频率准确度、频率稳定度几个特性。

输出特性上对输出电平的范围、稳定度和平坦度、准确度,输出阻抗,输出信号的频谱纯度上都有要求。

而不同的调制类型有不同的调制标准,如调制频率、调制度、调制线性等。

测量射频功率的时候需要用到射频功率测量仪,简称功率计。

它是由功率传感器和功率指示器组成。

功率传感器把高频信号通过能量转换成可以直接检测的电信号,功率指示器包括功率放大、变换和显示器(直接显示功率值)。

为适应不同频率、不同功率电平和不同传输线结构的需要,一台功率计可以配不同功能的探头。

为了适应自动测试的需要,功率计有IEEE-488、RS-232等不同类型的接口。

图1 功率计框图频率是无线通信中非常非常重要的一个参数,所以对频率的测量也成为对无线通信测量中最基本最重要的一环。

目前广泛应用的频率测量方法是计数器测频法。

计数器测频法是基于频率的定义对于一个周期变化的信号,在一定时间间隔T内,测得周期数为N,则该信号的频率为f=N/T。

通用计数器测频的工作原理框图如下:图2 计数器测频原理比如说通用电子计数器E312A是采用大规模集成电路ICM7226B设计的典型测频设备。

其测频范围是10Hz—10MHz,可以测量正弦波、脉冲波、三角波、锯齿波等,可测频、测周期、测时间间隔、测频率比等。

它主要由输入通道、计数/控制逻辑单元、电源、显示以及晶振部分组成。

用调制信号去控制高频振荡的某个参数称之为调制。

移动通信基站设备及网络的测试精简版

移动通信基站设备及网络的测试精简版

移动通信基站设备及网络的测试1. 引言移动通信基站设备是支撑移动通信网络运行的重要组成部分,它们承担着信号传输、数据处理和网络连接等任务。

为了保证移动通信网络的稳定运行和性能优化,需要对移动通信基站设备及网络进行全面的测试。

2. 移动通信基站设备测试2.1 基站设备安全性测试基站设备运行在复杂的环境中,面临一系列安全威胁。

在部署基站设备前,需要进行安全性测试,以确保设备的安全性和防护能力。

安全性测试主要包括以下方面:设备的物理安全:测试设备的防水、防尘、抗震等能力。

设备的网络安全:测试设备的网络接口的安全性,防止网络攻击和未经授权的访问。

设备的软件安全:测试设备的软件系统的安全性,防止恶意软件的攻击和篡改。

2.2 基站设备性能测试基站设备的性能直接影响移动通信网络的质量和用户体验。

需要进行性能测试来评估基站设备的性能参数,包括:信号传输质量:测试设备的信号传输强度、信道容量和覆盖范围等指标。

数据处理能力:测试设备的数据处理速度、吞吐量和响应时间等指标。

时延和抖动:测试设备在处理数据时的延迟和抖动情况,对实时通信的影响。

2.3 基站设备可靠性测试基站设备的可靠性是保证移动通信网络稳定运行的关键。

可靠性测试主要包括以下方面:设备的故障恢复性:测试设备在发生故障时的自动恢复能力。

设备的冗余性和容错性:测试设备的冗余配置和容错能力,确保网络不受单点故障的影响。

设备的可用性:测试设备的可用性,包括设备的可维护性和可升级性。

3. 移动通信网络测试3.1 网络覆盖测试移动通信网络的覆盖范围直接影响到用户的通信质量和体验。

需要进行网络覆盖测试,评估网络信号的强度和覆盖范围。

覆盖测试包括以下内容:无线信号强度测试:测试不同位置的信号强度,评估信号的衰减情况。

信号覆盖范围测试:测试信号的覆盖范围,评估网络的扩展能力。

3.2 网络容量测试移动通信网络需要支持大量的用户连接和传输数据。

需要进行网络容量测试,评估网络的容量和传输性能。

JD目录及表格

JD目录及表格

机电工程车辆检测器实测项目JD-01气象检测器实测项目JD-02闭路电视监视系统实测项目JD-03闭路电视监视系统实测项目JD-04可变标志实测项目JD-05光、电缆线路实测项目JD-06监控中心设备安装及系统调测实测项目JD-07监控中心设备安装及系统调测实测项目JD-08大屏幕投影系统实测项目JD-09地图板实测项目JD-10监控系统计算机网络实测项目JD-11通信管道与光、电缆线路实测项目JD-12通信管道与光、电缆线路实测项目JD-13光纤数字传输系统实测项目JD-14光纤数字传输系统实测项目JD-15数字程控交换系统实测项目JD-16紧急电话系统实测项目JD-17紧急电话系统实没项目JD-18无线移动通信系统实测项目JD-19无线移动通信系统实测项目JD-20通信电源实测项目JD-21入口车道设备实测项目JD-22入口车道设备实测项目JD-23入口车道设备实测项目JD-24出口车道设备实测项目JD-25出口车道设备实测项目JD-26出口车道设备实测项目JD-27收费站设备及软件实测项目JD-28收费站设备及软件实测项目JD-29收费中心设备及软件实测项目JD-30IC卡发放编码系统实测项目JD-31内部有线对讲及紧急报警系统实测项目JD-32闭路电视监视系统实测项目JD-33闭路电视监视系统实测项目JD-34收费站内光、电览及塑料管道实测项目JD-35中心(站)内低压配电设备实测项目JD-36外场设备电力电缆线路实测项目JD-37照明设施实测项目JD-38环境检测设备实测项目JD-39报警及诱导设施实测项目JD-40通风设施实测项目JD-41照明设施实测项目JD-42消防设施实测项目JD-43本地控制器实测项目JD-44本地控制器实测项目JD-45隧道监控中心设备及软件实测项目JD-46隧道监控中心设备及软件实测项目JD-47贵州省六盘水市公路工程建设项目六盘水市机场高速公路车辆检测器实测项目承包单位:葛洲坝集团第二工程有限公司合同号:贵州省六盘水市公路工程建设项目六盘水市机场高速公路气象检测器实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-03贵州省六盘水市公路工程建设项目六盘水市机场高速公路闭路电视监视系统实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-04贵州省六盘水市公路工程建设项目六盘水市机场高速公路闭路电视监视系统实测项目承包单位:葛洲坝集团第二工程有限公司合同号:贵州省六盘水市公路工程建设项目六盘水市机场高速公路可变标志实测项目承包单位:葛洲坝集团第二工程有限公司合同号:贵州省六盘水市公路工程建设项目六盘水市机场高速公路光、电缆线路实测项目承包单位:葛洲坝集团第二工程有限公司合同号:贵州省六盘水市公路工程建设项目六盘水市机场高速公路监控中心设备安装及系统调测实测项目承包单位:葛洲坝集团第二工程有限公司合同号:贵州省六盘水市公路工程建设项目六盘水市机场高速公路监控中心设备安装及系统调测实测项目承包单位:葛洲坝集团第二工程有限公司合同号:贵州省六盘水市公路工程建设项目六盘水市机场高速公路大屏幕投影系统实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-10贵州省六盘水市公路工程建设项目六盘水市机场高速公路地图板实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-11贵州省六盘水市公路工程建设项目六盘水市机场高速公路监控系统计算机网络实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-12贵州省六盘水市公路工程建设项目六盘水市机场高速公路通信管道与光、电缆线路实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-13贵州省六盘水市公路工程建设项目六盘水市机场高速公路通信管道与光、电缆线路实测项目承包单位:葛洲坝集团第二工程有限公司合同号:六盘水市机场高速公路光纤数字传输系统实测项目承包单位:葛洲坝集团第二工程有限公司合同号:六盘水市机场高速公路光纤数字传输系统实测项目承包单位:葛洲坝集团第二工程有限公司合同号:六盘水市机场高速公路数字程控交换系统实测项目承包单位:葛洲坝集团第二工程有限公司合同号:六盘水市机场高速公路紧急电话系统实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-18贵州省六盘水市公路工程建设项目六盘水市机场高速公路紧急电话系统实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-19 贵州省六盘水市公路工程建设项目六盘水市机场高速公路无线移动通信系统实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-20 贵州省六盘水市公路工程建设项目六盘水市机场高速公路无线移动通信系统实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-21 贵州省六盘水市公路工程建设项目六盘水市机场高速公路通信电源实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-22 贵州省六盘水市公路工程建设项目六盘水市机场高速公路入口车道设备实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-23 贵州省六盘水市公路工程建设项目六盘水市机场高速公路入口车道设备实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-24 贵州省六盘水市公路工程建设项目六盘水市机场高速公路入口车道设备实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-25 贵州省六盘水市公路工程建设项目六盘水市机场高速公路出口车道设备实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-26 贵州省六盘水市公路工程建设项目六盘水市机场高速公路入口车道设备实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-27 贵州省六盘水市公路工程建设项目六盘水市机场高速公路入口车道设备实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-28 贵州省六盘水市公路工程建设项目六盘水市机场高速公路收费站设备及软件实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-29 贵州省六盘水市公路工程建设项目六盘水市机场高速公路收费站设备及软件实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-30 贵州省六盘水市公路工程建设项目六盘水市机场高速公路收费中心设备及软件实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-31 贵州省六盘水市公路工程建设项目六盘水市机场高速公路IC卡发放编码系统实测项目承包单位:葛洲坝集团第二工程有限公司合同号:监理单位:贵州三力建设监理有限责任公司编号:JD-32 贵州省六盘水市公路工程建设项目六盘水市机场高速公路内部有线对讲及紧急报警系统实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-33 贵州省六盘水市公路工程建设项目六盘水市机场高速公路闭路电视监视系统实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-34 贵州省六盘水市公路工程建设项目六盘水市机场高速公路闭路电视监视系统实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-35贵州省六盘水市公路工程建设项目六盘水市机场高速公路收费站内光、电缆及塑料管道实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-36 贵州省六盘水市公路工程建设项目六盘水市机场高速公路中心(站)内低压配电设备实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-37 贵州省六盘水市公路工程建设项目六盘水市机场高速公路外场设备电力电缆线路实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-38 贵州省六盘水市公路工程建设项目六盘水市机场高速公路照明设施实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-39 贵州省六盘水市公路工程建设项目六盘水市机场高速公路环境检测设备实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-40 贵州省六盘水市公路工程建设项目六盘水市机场高速公路报警及诱导设施实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-41 贵州省六盘水市公路工程建设项目六盘水市机场高速公路通风设施实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-42 贵州省六盘水市公路工程建设项目六盘水市机场高速公路照明设施实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-43 贵州省六盘水市公路工程建设项目六盘水市机场高速公路消防设施实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-44 贵州省六盘水市公路工程建设项目六盘水市机场高速公路本地控制器实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-45 贵州省六盘水市公路工程建设项目六盘水市机场高速公路本地控制器实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-46 贵州省六盘水市公路工程建设项目六盘水市机场高速公路隧道监控中心设备及软件实测项目承包单位:葛洲坝集团第二工程有限公司合同号:JD-47 贵州省六盘水市公路工程建设项目六盘水市机场高速公路隧道监控中心设备及软件实测项目承包单位:葛洲坝集团第二工程有限公司合同号:。

无线通信项目实验报告(3篇)

无线通信项目实验报告(3篇)

第1篇一、实验目的1. 了解无线通信的基本原理和常用技术。

2. 掌握无线通信系统的设计方法,包括调制、解调、编码、解码等。

3. 熟悉无线通信实验平台的搭建和使用。

4. 分析无线通信系统性能,为实际应用提供理论依据。

二、实验内容1. 无线通信原理及常用技术2. 无线通信实验平台搭建3. 无线通信实验方案设计4. 实验数据采集与分析5. 实验结果总结三、实验原理1. 无线通信原理:无线通信是利用无线电波在空间中传播,实现信息传递的技术。

无线通信系统包括发射端、传输信道和接收端,其基本原理是将信息信号转换为无线电波,通过传输信道传输,再由接收端恢复出原始信息。

2. 常用无线通信技术:包括模拟通信、数字通信、调制解调技术、编码解码技术等。

四、实验平台1. 实验设备:无线通信实验平台、信号发生器、示波器、频谱分析仪等。

2. 实验软件:MATLAB、LabVIEW等。

五、实验方案设计1. 调制与解调实验:设计一个调制解调系统,采用QAM调制和QAM解调,实现数字信号的传输。

2. 编码与解码实验:设计一个编码解码系统,采用Huffman编码和Huffman解码,实现信息压缩与恢复。

3. 信道传输实验:搭建一个模拟信道传输实验系统,研究不同信道对信号的影响。

六、实验数据采集与分析1. 调制与解调实验:通过改变调制指数和信号功率,观察QAM调制解调系统的误码率性能。

2. 编码与解码实验:通过改变信息序列长度,观察Huffman编码解码系统的压缩效果。

3. 信道传输实验:通过改变信道衰减系数,观察信道对信号的影响。

七、实验结果总结1. 调制与解调实验:实验结果表明,QAM调制解调系统在低误码率条件下具有良好的传输性能。

2. 编码与解码实验:实验结果表明,Huffman编码解码系统在信息压缩方面具有较好的效果。

3. 信道传输实验:实验结果表明,信道衰减对信号传输性能有较大影响,需要采取适当的信道补偿措施。

八、实验结论1. 通过本次实验,掌握了无线通信的基本原理和常用技术。

移动通信网测试

移动通信网测试

移动通信网测试接口电气性能测试MSC与固定网间接口(V接口):其电气性能均满足ITU-T G.703建议要求,相应测试项目见传输网测试电接口测试部分。

MSC与BSC间接口(A接口):A接口电气性能应符合ITU-T G.703建议要求,相应测试项目见传输网测试电接口测试部分。

BSC与BTS间接口(A-bis接口):A-bis接口电气性能应符合ITU-T G.703建议要求,相应测试项目见传输网测试电接口测试部分。

空中接口(Um接口):Um接口主要测试指标:发射功率电平、频率准确度、相位误差、接收灵敏度、GMSK调制频谱、谐波抑制、误码率等。

其它接口(C、D、E、F、G接口):上述接口有时为设备内部接口,不进行电气性能的测试,如为外部接口,则其接口电气性能应符合ITU-T G.703建议的要求,相应测试项目见传输网测试电接口测试部分。

有线部分测试传输性能测试:对于传输过程中采用多路复用至光纤进行传输的情况,可参照传输网测试部分进行相应的光传输测试。

BSC与BTS间2048kbit/s通路传输性能测试:主要指误码性能、抖动性能测试,应符合ITU-T建议G.821、G.823的要求。

有的BSC与BTS间采用HDSL进行2M信号传输,亦可参照接入网测试中HDSL 测试部分。

信令监测:移动通信系统传输信令一般采用NO.7信令方式,相应的测试内容见交换系统测试信令监测部分,其中V接口高层协议为TUP、ISUP、MAP、INAP等,而A 接口高层协议为BSSAP,A-bis接口高层协议无严格规范,对GPRS等业务需要具备GPRS测试功能的测试仪表进行测试。

使用相应的协议分析仪可对不同接口的协议进行监测,从而进行呼叫分析、统计测试、故障查找等维护操作。

时钟同步测试:移动通信系统时钟同步采用主从同步方式,MSC可从大楼综合定时系统(BITS)获取定时,也可由固定网至MSC传输信号中提取定时;BSC和BTS逐级从线路传输信号中提取定时;BTS无线部分由于所需定时信号精度及稳定度要求较高(可达10-9数量级),时钟信号一般由BTS内部晶振提供。

WCDMARF测试项目

WCDMARF测试项目
WCDMA RF测试项目
1.3GPP TS34.12-5.2 Maximum Output Power 最大发射功率 2.3GPP TS34.12-5.3 Frequency Error 频率误差 3.3GPP TS34.12-5.4.2 Inner loop power control 内环功率控制 4.3GPP TS34.12-5.4.3 Minimum Output Power 最小输出功率 5.3GPP TS34.12-5.8 Occupied BandWidth 占用带宽 6.3GPP TS34.12-5.9 Spectrum Emission Mask 频率发射模板 7.3GPP TS34.12-5.10 ACLR 邻信道泄漏功率系数 8.3GPP TS34.12-5.13.1 EVM 误差矢量幅度 9.3GPP TS34.12-5.13.2 PCDE 峰值码域误差 10.3GPP TS34.12-5.13.3 UE Phase discontinuity 相位不连续性 11.3GPP TS34.12-6.2 Reference Sensitivity level 参考灵敏度 12.3GPP TS34.12-6.3 Maximum Input level 最大输入电平 13.3GPP TS34.12-6.3 Sensitivity Search 搜索灵敏度 14.3GPP TS34.12-5.5.1 Transimit off Power 发射关功率 15.3GPP TS34.12-5.5.2 Transimit ON/OFF Time Mask 发射开/关时间模板 16.3GPP TS34.12-5.4.1 Open Loop power control 开环功率控制
频率误差总是有迹可循的:
layout检查的时候多注意电源和射频相关走线,最大程度减小因走线而产生频率 误差的可能性,因为外围器件引起的频率误差是比较容易解决,而主板本身走线导致 的频率误差就比较难处理。

移动通信实验指导书

移动通信实验指导书

试验一移动通信系统组成及功能一、试验目的1.了解移动通信系统的组成。

2.了解移动通信系统的根本功能。

3.了解基带话音的根本特点.二、试验内容1.按网络构造连接各设备,构成移动通信试验系统。

2.完成有线→有线、有线→无线及无线→有线呼叫接续,观看呼叫接续过程,生疏移动通信系统的根本功能。

3.用双路无线综合测试仪〔以下简称综测仪〕及示波器观测空中传输的话音波形。

三、根本原理图 1-1 是与公用网〔PSTN 〕相连的蜂窝移动通信系统方框图。

系统包括大量移动台 MS 、很多基站 BS 、假设干移动交换中心 MSC 及假设干与 MSC 相连的数据库似压、VLR 等,图中未画出〕, MSC 通过与公用网 PSTN 的交换机 EX 相连,接入公用网。

系统的根本功能是:移动台能与有线或其它移动台通话〔或传输数据等信息〕.MS ( Mobile Station ) :移动台BS(Basc Station〕:基地台MSC ( Mobile Switch Center ) :移动交换中心〔包括交换机和数据库〕Ex ( Exchanger ) :公用网程控交换机图1- 1 移动通信系统方框图这样浩大简单的系统无法放在试验桌上由同学自己动手做试验。

将系统合理简化得到图 l-2 ,它将图 1-1 实际系统全部交换机 EX 及 MSC 合并成一部交换机;基站 BS 及移动台 MS 各选用一台;有线承受二部。

它与图1-1 实际系统在系统根本网络构造、网络设备及功能等特征方面是一样的。

图1- 2 简化的移动通信系统方框图MS( Mobne station ) :移动台BS ( Base Station ) :基地台EX ( Exchanger ) :程控交换机TEL (Telphone ) :有线常用的移动通信系统主要有四类:蜂窝移动通信系统、集群移动通信系统、无绳系统及无线寻呼系统,它们的功能及应用场合各不一样,但它们的根本原理及技术是一样的。

GSM测试项目

GSM测试项目

1)频率误差定义:发射机的频率误差是指测得的实际频率与理论期望的频率之差。

它是通过测量手机的I/Q信号并通过相位误差做线性回归,计算该回归线的斜率即可得到频率误差。

频率误差是唯一要求在衰落条件下也要进行测试的发射机指标。

测试目的:通过测量发射信号的频率误差可以检验发射机调制信号的质量和频率稳定度。

频率误差小,则表示频率合成器能很快地切换频率,并且产生出来的信号足够稳定。

只有信号频率稳定,手机才能与基站保持同步。

若频率稳定达不到要求(±0.1ppm),手机将出现信号弱甚至无信号的故障,若基准频率调节范围不够,还会出现在某一地方可以通话但在另一地方不能正常通话的故障。

条件参数: GSM频段选1、62、124三个信道,功率级别选最大LEVEL5;DCS频段选512、698、885三个信道,功率级别选最大LEVEL0进行测试。

GSM频段的频率误差范围为+90HZ——-90HZ,频率误差小于40HZ时为最好,大于40HZ小于60HZ时为良好,大于60HZ小于90HZ时为一般,大于90HZ时为不合格;DCS频段的频率误差范围为+180HZ——-180HZ,频率误差小于80HZ时为最好,大于80HZ小于100HZ时为良好,大于100HZ小于180HZ时为一般,大于180HZ时为不合格。

2)相位误差定义:发射机的相位误差是指测得的实际相位与理论期望的相位之差。

理论上的相位轨迹可根据一个已知的伪随机比特流通过0.3 GMSK脉冲成形滤波器得到。

相位轨迹可看作与载波相位相比较的相位变化曲线。

连续的1将引起连续的90度相位的递减,而连续的0将引起连续的90度相位的递增。

峰值相位误差表示的是单个抽样点相位误差中最恶略的情况,而均方根误差表示的是所有点相位误差的恶略程度,是一个整体性的衡量。

测试目的:通过测试相位误差了解手机发射通路的信号调制准确度及其噪声特性。

可以看出调制器是否正常工作,功率放大器是否产生失真,相位误差的大小显示了I、Q数位类比转换器和高斯滤波器性能的好坏。

JD-19无线移动通信系统实测项目

JD-19无线移动通信系统实测项目
1Hale Waihona Puke 15△电波覆盖范围
≥90%
基站监测,实地测量
1
16
△基地台与车载台通话功能
建立、释放响应灵敏、通话清楚
实际操作
1
17
△基地台与手持台通话功能
建立、释放响应灵敏、通话清楚
实际操作
1
18
△手持台与手持台通话功能
建立、释放响应灵敏、通话清楚
实际操作
1
19
△手持台与车载台通知功能
建立、释放响应灵敏、通话清楚
JD-19
贵阳市道路工程
无线移动通信系统实测项目
承包单位:合同号:
监理单位: 编 号:
工程名称
施工时间
桩号及部位
检验时间
项次
检 查 项 目
技术要求
检查结果
检查方法
权值
1
铁塔基础尺寸
符合设计要求
实测和随工记录结合
1
2
铁塔所用材料规格
符合设计要求
用量具测量必要时取样检测
1
3
铁塔和地脚防腐层质量
符合GB/T18226要求
实际操作
1
涂层测厚仪实测
1
4
地脚规格尺寸
符合设计要求
用量具测量必要时取样检测
1
5
防雷接地系统用材料规格
符合设计要求
用量具测量和核查隐蔽工程记录相结合
1
6
防雷接地电阻
≤10Ω
按YD/T 1009
1
7
基地台发射功率
符合设计要求
按YD/T 1009
1
8
中转台发射功率
符合设计要求
按YD/T 1009
