电流的测量 测试题(答案)

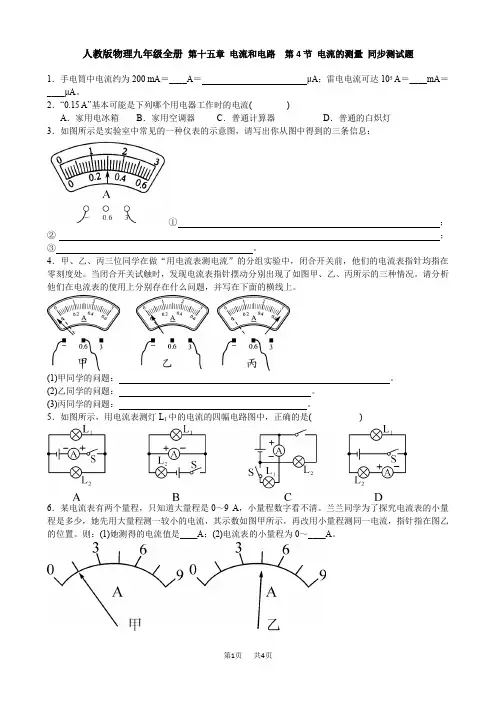

初中九年级物理 电流的测量测试题含答案
人教版物理九年级全册第十五章电流和电路第4节电流的测量同步测试题1．手电筒中电流约为200 mA＝____A＝μA；雷电电流可达105 A＝____mA＝____μA。
2．“0.15 A”基本可能是下列哪个用电器工作时的电流( )A．家用电冰箱B．家用空调器C．普通计算器D．普通的白炽灯3．如图所示是实验室中常见的一种仪表的示意图，请写出你从图中得到的三条信息：①；②；③。
4．甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。
当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。
请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。
(1)甲同学的问题：。
(2)乙同学的问题：。
(3)丙同学的问题：。
5．如图所示，用电流表测灯L1中的电流的四幅电路图中，正确的是( )6．某电流表有两个量程，只知道大量程是0～9 A，小量程数字看不清。
兰兰同学为了探究电流表的小量程是多少，她先用大量程测一较小的电流，其示数如图甲所示，再改用小量程测同一电流，指针指在图乙的位置。
则：(1)她测得的电流值是____A；(2)电流表的小量程为0～____A。
7. 如图所示是实验室常用的一种电流表，其零刻度不在表盘的最左端。
当导线a、b分别与标有“－”和“3”的接线柱相连时，电流表指针偏转情况如图所示。
此时，电流是从导线_____(选填“a”或“b”)流入电流表，其示数是____A。
为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“____”的接线柱相连，b 与标有“____”的接线柱相连。
8．如图所示的电路中，闭合开关时，下列说法正确的是( )A．两灯泡串联B．电流表测的是总电流C．电流表测的是L1的电流D．开关只能控制L29．如图所示，电路的○中有一个是电流表，另外三个是用电器，下面四种说法中正确的是( )A．a、b、c为用电器，d是电流表B．a、c、d为用电器，b是电流表C．b、c、d为用电器，a是电流表D．a、b、d为用电器，c是电流表10．如图所示的电路中，闭合开关S1、S2后( )A．小灯泡正常发光B．电流表A1示数几乎为零C．电流表A2示数很大D．电流表A1会被烧坏11. 如图所示是用电流表测量电流的实物连接图，请按要求回答：(1)图甲中电流表测量的是通过灯泡____的电流。
电流和电路测试题(含答案)
电流和电路一、单选题(共10道，每道10分)1.下列关于电流的形成，说法正确的是( )A.导体中只要有自由电荷，就能形成电流B.电荷只要运动就能形成电流C.电荷的定向移动形成电流D.正电荷定向移动才能形成电流答案：C解题思路：电荷的定向移动形成电流包括三种情况：一、正电荷的定向移动；二、负电荷的定向移动；三、正、负电荷同时向相反方向发生定向移动。
物理学中规定正电荷定向移动的方向为电流方向。
故选C。
试题难度：三颗星知识点：电流2.关于电流方向的规定，下列说法中正确的是( )A.与正电荷移动方向相同B.与负电荷定向移动方向相反C.如果正负电荷同时做定向移动，则不会形成电流D.金属导体中的电流方向与自由电子定向移动方向相同答案：B解题思路：A：电荷的定向移动形成电流，正电荷如果不是定向移动，不会形成电流。
故A错误；B：物理学中规定正电荷定向移动的方向为电流方向，与负电荷定向移动方向相反。
故B正确；C：如果正、负电荷同时向相反方向做定向移动，可以形成电流。
故C错误；D：金属导体里面作定向移动的为带负电的自由电子，电流方向与电子的移动方向相反。
故D错误。
故选B。
试题难度：三颗星知识点：电流3.关于电流，下列说法中错误的是( )A.导体中电荷定向移动的方向不一定是电流的方向B.有电源，电路中不一定有持续的电流C.电源短路时，流过电源的电流很大D.自由电荷运动就形成电流答案：D解题思路：A：正、负电荷定向移动可以形成电流，规定正电荷定向移动的方向为电流的方向，所以A 正确；B：电路中有持续电流的条件是有电源和通路，所以只有电源不一定有持续电流，故B正确；C：电源短路时，电源中会有很大的电流，因此电源会被烧坏，故C正确；D：电荷必须“定向移动”才能形成了电流，故D错误。
故选D。
试题难度：三颗星知识点：电流4.电路中有持续电流的条件是( )A.只要电路是通路即可B.只要电路中有电源C.有电源且电路是通路D.有电源且开关应断开答案：C解题思路：形成持续电流的条件：一是有电源；二是电路闭合。
电流和电路测试题及答案1
电流和电路测试题及答案1一、电流和电路选择题1．如图所示，无风条件下卡通造型铝箱气球两次均向带电棒靠近但未接触，气球（）A. 不带电B. 带正电C. 带负电D. 带电情况无法判断【答案】 A【解析】【解答】气球可以被带正电的物体吸引，也可以被负电吸引，说明气球不带电，A符合题意。
故答案为：A.【分析】带电体可以吸引不带电的轻小物体。
2．如图所示的电路，若想让两灯组成并联电路，需要闭合的开关是（）A. S1B. S2C. S2和S3D. S1和S3【答案】 C【解析】【解答】若要使L1和L2两灯组成并联电路，电流应分别经过L1和L2两灯，故应闭合开关S2、S3，断开开关S1，C符合题意．故答案为：C．【分析】串联的特点是各电路元件顺次连接，并联电路是用电器分别连接在电路两端. 3．如图A、B、C、D是根据下面的实物连接电路画出的电路图，其中正确的（）A. B. C. D.【答案】D【解析】【解答】A.有开关与两灯并联，A不符合题意；B.两灯与两开关都是串联关系，B不符合题意；C.中间的开关与上面的灯并联，且与下面的灯串联，C不符合题意；D.两灯并联，分别由开关，且干路也有开关，与实物图相符，D符合题意；故答案为：D。
【分析】分析实物图，电流两个支路，分别由开关控制，汇合到一起后，再经过干路开关，回到负极.4．如图所示的电路，闭合电键S，下列判断中正确的是（）A. 两灯串联连接且电流表测的电流B. 两灯并联连接且电流表测干路电流C. 两灯并联连接且电流表测的电流D. 两灯并联连接且电流表测的电流【答案】C【解析】【解答】由图可知：电流从电源的正极出发，分两条支路：1.经电流表、灯L1，2.经L2后,与L1的电流汇合经开关S返回电源负极，所以电路中有两条电流路径,故灯L1、L2并联；A不符合题意；因电流表串联在灯泡L1所在的支路上,所以电流表测量的是L1的电流，B不符合题意，C. 符合题意.故答案为：C.【分析】根据串联电路中电流只有一条路径，并联电路中电流有多条路径，由此判断电路的连接方式；电流表应与被测元件串联，由此判断电流表所测物理量．5．下列数据符合实际的是（）A. 学生书桌的高度约为2.5mB. 家庭节能灯正常工作的电流约为0.1AC. 洗澡时感觉舒适的水温约为70℃D. 人步行的速度约为10m/s【答案】B【解析】【解答】解：A、中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm左右．故A不符合实际；B、家庭节能灯的功率在20W左右，发光时的电流在I= = ≈0.1A左右．故B符合实际；C、人的体温在37℃左右，洗澡水的温度应该略高于体温，在40℃左右．故C不符合实际；D、人正常步行的速度在4km/h=4× m/s≈1.1m/s左右．故D不符合实际．故选B．【分析】此题考查对生活中常见物体物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项．6．在如图所示的电路连接中，下列说法正确的是（）A. 灯泡L1和L2并联，电压表测量的是电源电压B. 灯泡L1和L2并联，电流表测的是L1支路的电流C. 灯泡L1和L2串联，电压表测的是L2的电压D. 灯泡L1和L2串联，电压表测的是L1的电压【答案】 D【解析】【解答】由电路知道，电流只有一条路径，所以灯泡L1、L2串联，电流表测串联电路的电流，电压表并联在L1两端，测L1两端的电压。
电流和电路测试题及答案
电流和电路测试题及答案一、电流和电路选择题1.如图所示的电路中，电源电压恒为4.5V,电压表量程0〜3V,电流表量程0〜0.6A,滑动变阻器规格是“10Q 1A",灯泡标有“2.5V 1.25W"；若闭合开关，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化.则下列说法正确的是（）A.电流表的示数变化范围0.3A〜0.6AB.电压表的示数变化范围是1.5V〜2.5VC.滑动变阻器允许调节的阻值范围是2.5Q〜10QD.该电路最人功率是2.7W【答案】B【解析】【解答】解：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流.（1）根据"UI可得，灯的额定电流：P號1. 251）k斫U隠=2. 5V =0.5A,•••串联电路中各处的电流相等，且电流表的量程为0〜0.6A,•••电路中的最大电流为l max=0.5A,故A不正确;U诫2. 5\' V 4. 5\':.灯泡的电阻R L=3 = 0. 5A =50,电路中的总电阻R=血=0. ^=9Q,•••串联电路中总电阻等于各分电阻之和，•••滑动变阻器接入电路中的最小阻值：R «t=R - R L=9Q - 5Q=4Q,故 C 不正确;该电路的最大功率：Pmax=Ul max=4.5Vx0.5A=2.25W,故D不正确；（2）当滑动变阻器接入电路中的电阻最人时，灯泡的功率最小，此时电路中的电流：U 4. 5Vlmin=他+ 咏怨=5Q + 10 Q =0.3A, 电压表的最小示数：U L=lminRL=0.3Ax5Q=1.5V,•••电压表的示数变化范围1.5V〜2.5V,故B正确.故选B.【分析】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流.（1）知道灯泡的额定电压和额定功率，根据P=UI求出灯泡的额定电流，然后结合电流表的量程确定电路中的最人电流，根据欧姆定律求出灯泡的电阻和电路中的最A.接线板上的开关与指示灯并联B.接线板上的多个小电阻，利用电阻的串联求岀滑动变阻器接入电路中的最小阻值，再根据P=UI求出该电路的最人功率；（2）当滑动变阻器接入电路中的电阻最人时，灯泡的功率最小，根据电阻的串联和欧姆定律求出电路中的电流，利用欧姆定律求出电压表的最小示数，进一步的得出电压表的示数变化范围.2.接线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电.但现在每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现"跳闸"（空气开关断开）现象.下列说法中正确的是（）C.“跳闸"的原因是接线板中的电路发生了断路D."跳闸"的原因是接线板中的电路发生了短路【答案】D【解析】【解答】A、由题意可知，开关可以控制指示灯，因此它们应该是串联的，A不符合题意；B、由题意可知，如果指示灯损坏，开关闭合时插孔也能正常通电，说明插座与指示灯互不影响，因此它们之间是并联的，B不符合题意；CD、"跳闸"的原因是电路中电流过大，电流过人的原因是接线板中的电路发生了短路，而不是电路断路，C不符合题意、D符合题意.故答案为：D.【分析】用电器可以单独工作是并联电路，电流过人的原因有过载和短路.3.利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵ 电动机转向；（3）电磁感应；⑷电阻与长度的关系.能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）; 由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）: 由干电池、导线、小灯泡和铅笔芯可完成实验（4） : D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.4.汽车的手动刹车器（简称“手刹"）在拉起时处于刹车制动状态，放卞时处于解除刹车状态。

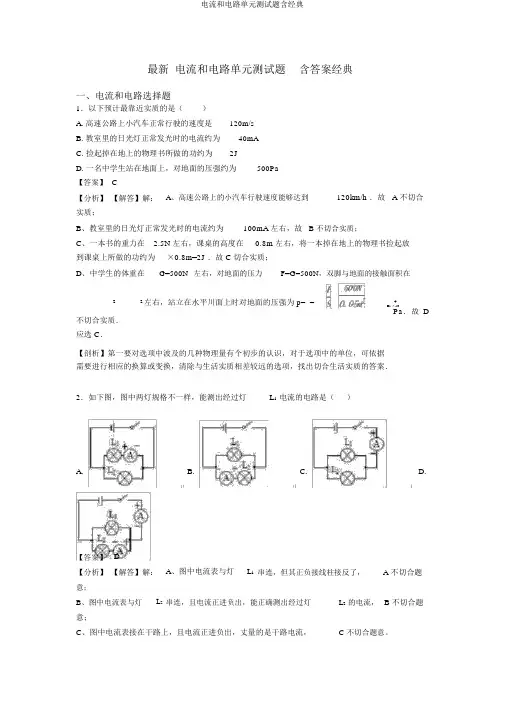

电流和电路单元测试题含经典
最新电流和电路单元测试题含答案经典一、电流和电路选择题1．以下预计最靠近实质的是（）A. 高速公路上小汽车正常行驶的速度是120m/sB. 教室里的日光灯正常发光时的电流约为40mAC. 捡起掉在地上的物理书所做的功约为2JD. 一名中学生站在地面上，对地面的压强约为500Pa【答案】C【分析】【解答】解：A、高速公路上的小汽车行驶速度能够达到120km/h ．故 A 不切合实质；B、教室里的日光灯正常发光时的电流约为100mA 左右，故 B 不切合实质；C、一本书的重力在 2.5N 左右，课桌的高度在0.8m 左右，将一本掉在地上的物理书捡起放到课桌上所做的功约为×0.8m=2J ．故 C 切合实质；D、中学生的体重在G=500N左右，对地面的压力F=G=500N，双脚与地面的接触面积在22左右，站立在水平川面上时对地面的压强为p= =4=1 ×10Pa．故 D 不切合实质．应选 C．【剖析】第一要对选项中波及的几种物理量有个初步的认识，对于选项中的单位，可依据需要进行相应的换算或变换，清除与生活实质相差较远的选项，找出切合生活实质的答案．2．如下图，图中两灯规格不一样，能测出经过灯L1电流的电路是（）A. B. C. D.【答案】D【分析】【解答】解：A、图中电流表与灯L1串连，但其正负接线柱接反了， A 不切合题意；B、图中电流表与灯L2串连，且电流正进负出，能正确测出经过灯L2的电流， B 不切合题意；C、图中电流表接在干路上，且电流正进负出，丈量的是干路电流， C 不切合题意。
D、图中电路为并联电路，两个电流表分别测出干路和支路电流，相减得出L1电流， D 符合题意；故答案为： D。
【剖析】利用电流表的使用方法及并联电路中的电流关系剖析解答.3．图所示的电路中a、 b 是电表，闭合开关要使电灯发光，则：（）A. a、 b 都是电流表B. a、 b 都是电压表C. a 是电流表， b 是电压表D. a 是电压表， b 是电流表【答案】C4．在如下图的实验装置图中，能够说明电能生磁的是（）A. B. C. D.【答案】A【分析】【解答】 A、这是奥斯特实验装置，说明电流四周存在磁场即，电能生磁， A 切合题意；B、这是电磁感觉现象实验装置，说明磁能生电， B 不切合题意；C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不可以说明电能产生磁，C 不切合题意；D、该实验说明塑料不是导体，不可以说明电能产生磁， D 不切合题意．故答案为： A．【剖析】电能生磁指的是电流四周有磁场，这就是电流的磁效应.5．以下各电路中，闭合开关，两个灯泡不可以都发光的电路是（）A. B.C. D.【答案】 C【分析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故 A错误；B、由图示电路图可知，两灯泡串连，闭合开关，两灯泡都发光，故 B 错误；C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路， L1不可以发光，即两个灯泡不能都发光，故 C 正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故 D 错误；应选 C．【剖析】灯泡所在电路是通路时灯泡发光，假如灯泡所在电路是断路或灯泡被短路，则灯泡不发光，剖析图示电路图，而后答题．6．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100 Ω，电流在 0.1A--0.4A 之间时电子元件才能正常工作。
初三物理电流和电路测试卷(带答案)
初三物理电流和电路测试卷(带答案)一、选择题（共18道总分36分）1、在干燥的天气里，用塑料梳子梳头，发现一些头发随着梳子飘起来，而且越梳头发越蓬松，这种现象是由下列哪种力引起的A.磁极间的作用力B.电荷间的作用力C.分子间的作用力D.大气压力2、(2015·苏州)在①陶瓷、②铜、③盐水、④塑料、⑤玻璃、⑥水银六种物质中，通常情况下属于导体的是（）A．①④⑤B．①⑤⑥C．②③④D．②③⑥3、小旋使用电流表测电路中的电流，试触时，发现指针不动。
在分析原因时，她作出了如下判断，其中可能正确的是（）A.电流表的量程选小了B.电流表的量程选大了C.电流表的"+""-"接线柱接反了D.电路中某处断路4、某学生使用电流表时，根据电路中的待测电流，应选用0～0.6A的量程，但误将"-"和"3"两接线柱接入电路．这样做的结果是（）。
A．指针摆动角度大B．指针摆动角度小，读数更准确C．指针摆动角度小，会损坏电表D．指针摆动角度小，读数不精确5、如图3所示，将塑料签字笔的笔尾在头发上摩擦几下后用细线挂起来，静止后，把带负电的橡胶棒靠近笔尾，观察到笔尾远离橡胶棒，则签字笔A．带正电B．带负电C．不带电D．摩擦时失去电子6、如图所示，为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅上的开关S1闭合；若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭，下列设计比较合理的是（）A．B．C．D．7、如图所示，下列用电器的额定电流最接近4A的是（）8、如图所示的电路中，L1、L2都正常工作，电流表测量的是（）A、通过灯L1的电流B、通过灯L2的电流C、通过灯L1和灯L2的电流之和D、电源供给电路的总电流9、下列学习用品中，通常情况下属于导体的是A．塑料笔杆B．不锈钢圆规C．木质刻度尺D．橡皮X| k |B| 1 . c|O |m10、为了安全，汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．图2中符合上述要求的电路图是11、在研究原子结构时，物理学家汤姆生将所发现的带负电的粒子称为A．电子B．中子C．核子D．质子12、小明同学做实验时，连成了如图10所示的电路,闭合开关后，发现灯泡L1和灯泡L2都不亮，电压表有示数，产生这一现象的原因可能是A．L1断路，L2断路B．L1断路，L2短路C．L1短路，L2断路D．L1短路，L2短路13、如图所示，公交车后门左右扶杆上各装有一个相当于开关的按钮．当乘客按下任意按钮时，铃声响起，提醒司机有人要下车．选项图中符合要求的电路是（）A B C D14、如图所示，电源电压为12V且保持不变，R1为定值电阻，R2为滑动变阻器（a，b为其两端点），闭合开关S，当滑片P在某一端点a时，电流表示数为0.1A，R2消耗的电功率为1W，当滑片P移动至某一位置c时，电压表示数为4V，R1消耗的电功率为3.2W，下列说法正确的是（）A．滑片P在a点时，R1消耗的电功率为2WB．滑片P在b点时，R1消耗的电功率为0.6WC．滑片P在c点时，电路消耗的总功率为4WD．滑片P在c点时，R2消耗的电功率为1.6W15、下列选项中，通常情况下都是绝缘体的是A．汽油和食盐水B．塑料和玻璃C．人体和大地D．黄铜和石墨16、下列用品中，通常情况下属于绝缘体的是A．铁钉子B．塑料笔杆C．不锈钢勺D．铁质炒菜锅17、需要制作一个具有如下功能的选答器:单选题有两个可供选择的答案,与两个答案对应的红、绿灯分别由S1、S2,两个开关控制,选择哪个答案就闭合对应的开关,使相应的灯发光。
九年级物理电流和电路测试题(含答案)
九年级物理电流和电路单元测试题一、单项选择题（12×2分=24分）1. 毛皮和橡胶棒摩擦后，橡胶棒带负电，是由于（）A. 橡胶棒的一些电子转移到毛皮上B. 毛皮的一些电子转移到橡胶棒上C. 橡胶棒的一些原子核转移到毛皮上D. 毛皮的一些原子核转移到橡胶棒上2. 如图所示的氢原子模型图中，正确的是（）3. 如图所示，小亮用一根与毛皮摩擦过的橡胶棒接近从水龙头流出的细水流时，发现细水流偏向橡胶棒，不再竖直下流。
这一现象说明（）A. 水流被风吹偏了B. 带上电荷的橡胶棒能吸引细水流C. 水带上了电荷，能吸引不带电橡胶棒D. 水流带有和橡胶棒相反的电荷4. 下列各组物质中，通常情况下都属于绝缘体的是（）A. 人体、大地、塑料B. 金属、油、橡胶C. 玻璃、空气、陶瓷D. 大地、金属、盐水5. 手机电池是可重复使用的电池，它能被充电和放电成千次。
下列关于手机电池的说法中正确的是( )A. 电池在手机待机和充电时都是提供电能的B. 电池在手机待机和充电时都是消耗电能的C. 手机待机时，电池消耗电能；在充电时，电池提供电能D. 手机待机时，电池提供电能；在充电时，电池消耗电能6. 小灯泡的结构如图1，按图2中哪个图的连接能把完好的灯泡点亮（）7. 在连接电路的过程中，下列说法中正确的是（）A. 开关应该闭合B. 开关必须断开C. 必须从电源的正极开始，依次接好各电路元件D. 必须从电源的负极开始，依次接好各电路元件8. 家用电冰箱的用电部分主要是电动压缩机和照明灯泡。
其中，电动压缩机M受温控开关S1的控制，照明灯泡L受门控开关S2的控制，要求它们既能单独工作又能同时工作。
图中是几个同学画出的家用电冰箱的电路图，其中符合要求的是（）9. 许多家庭的卫生间都安装有照明灯和换气扇。
使用时，有时需要各自独立工作，有时需要它们同时工作。
如图所示的电路中，你认为符合上述要求的是（）10. 如图所示，开关S闭合时，电流表测量的是（）A.L1中的电流B. L2中的电流C. 干路中的电流D. 以上说法都不对11. 如图所示，在探究并联电路中的电流关系时，小华同学用电流表测出A、B、C三处的电流分别为I A=0.4A、I B=0.2A、I C=0.2A，在表格中记录数据后，下一步应该做的是（）A. 整理器材，结束实验B. 分析数据，得出结论C. 换用电流表的另一量程，再测出一组电流值D. 换用不同规格的小灯泡，再测出几组电流值12. 如图所示，闭合开关S后，灯泡L1亮，电流表有示数，但灯泡L2不亮。
2022年人教版九年级物理第十五章-电流和电路专题测试试题(含答案及详细解析)
人教版九年级物理第十五章-电流和电路专题测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、关于以下几个小实验，说法正确的是（）A．滑滑梯时感到臀部发热，说明热传递能够改变内能B．很难将一根铁丝拉长，说明分子间存在斥力C．将两个自由悬挂带正电的小球靠近，发现小球彼此被推开，说明同种电荷相互排斥D．两个小灯泡两端的电压相同，则这两个小灯泡一定是并联的2、某学校的每个教室里有12盏日光灯，由4个开关控制，即一只开关同时控制3盏日光灯，日光灯的连接方式是（）A．有些灯串联，有些灯并联B．每三盏灯串联后再并联在电路中C．12盏灯全部是并联D．每三盏灯并联后再串联在电路中3、普通手电简的小灯泡正常发光时的电流最接近于（）A．0.03安B．0.3安C．3安D．30安4、电动公共汽车为市民的绿色出行提供了方便。
电动公共汽车的动力来源于电动机，前后两门（相当于电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。
图中符合要求的电路是（）。
A．B．C．D．5、如图所示的电路中，同时闭合开关S1和S2，则（）A．灯泡L1亮，L2不亮B．灯泡L2亮，L1不亮C．灯泡L1、L2都不亮D．灯泡L1、L2都亮6、如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.5A·0.3A B．0.3A·1.2AC．1.2A·0.3A D．0.3A·1.5A7、甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图所示，已知丙球带负电，下列判断正确的是（）A．甲、乙两球均带正电B．甲、乙两球均带负电C．甲球带负电，乙球可能不带电D．甲球带负电，乙球一定带正电8、如图所示，用毛皮摩擦过的橡胶棒去接触验电器，在这个过程中描述正确的是（）A．验电器的金属箔张开一定角度是因为同种电荷相互排斥B．验电器的两片金属箔都带上了正电荷C．毛皮和橡胶棒摩擦的过程中橡胶棒失去了电子D．橡胶棒接触验电器时，正电荷从金属球转移到橡胶棒上9、如图所示，当开关S闭合时，灯L1、L2均不亮。
电流和电路测试题及答案
电流和电路测试题及答案一、选择题（每题2分，共20分）1. 电流的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特答案：B2. 电路中电流的方向是：A. 从负极流向正极B. 从正极流向负极C. 从电源的负极流向正极D. 从电源的正极流向负极答案：D3. 电路中的电阻值与下列哪个因素无关？A. 材料B. 长度C. 温度D. 电流答案：D4. 串联电路中，总电阻与各电阻的关系是：A. 等于各电阻之和B. 等于各电阻之差的绝对值C. 等于各电阻的倒数之和D. 等于各电阻的倒数之积5. 并联电路中，总电阻与各电阻的关系是：A. 等于各电阻之和B. 等于各电阻之差的绝对值C. 等于各电阻的倒数之和D. 等于各电阻的倒数之积答案：C6. 欧姆定律的公式是：A. V = IRB. I = VRC. R = VID. V = RI答案：A7. 电流通过导体时，产生的热量与下列哪个因素无关？A. 电流B. 电阻C. 电压D. 时间答案：C8. 电路中，电源的电动势与下列哪个因素有关？A. 电流B. 电阻C. 电压D. 材料答案：D9. 电容器的电容与下列哪个因素有关？B. 电荷C. 电介质D. 电流答案：C10. 电感器的电感与下列哪个因素有关？A. 电流B. 电荷C. 磁通量D. 电流的变化率答案：C二、填空题（每题2分，共20分）1. 当电路中的电阻为10欧姆，电压为12伏特时，通过电阻的电流为______安培。
答案：1.22. 电路中的电流为2安培，电阻为5欧姆，电压为______伏特。
答案：103. 电路中，如果电阻不变，电压增加一倍，则电流将______。
答案：增加一倍4. 电路中，如果电压不变，电阻增加一倍，则电流将______。
答案：减少一半5. 电路中，如果电流不变，电阻增加一倍，则电压将______。
答案：增加一倍6. 电路中，如果电压不变，电流增加一倍，则电阻将______。
答案：减少一半7. 电容器的电容为10微法拉，电压为5伏特，电容器中储存的电荷量为______库仑。
电流测试题及答案
电流测试题及答案一、选择题1. 电流的单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B2. 以下哪个不是电流的三种效应？A. 热效应B. 磁效应C. 光效应D. 化学效应答案：C3. 欧姆定律的公式是：A. V = IRB. I = V/RC. R = V/ID. 所有选项都正确答案：D二、填空题4. 当电阻保持不变时，电流与电压_________。
答案：成正比5. 串联电路中，总电阻等于各个电阻的_________。
答案：和三、简答题6. 请简述电流的三种基本效应。
答案：电流的三种基本效应包括热效应、磁效应和化学效应。
热效应是指电流通过导体时产生的热量；磁效应是指电流通过导体时产生磁场；化学效应是指电流通过导体时可能引起的化学反应。
四、计算题7. 已知电阻R=100Ω，电压V=10V，求通过电阻的电流I。
答案：根据欧姆定律，I = V/R = 10V / 100Ω = 0.1A8. 如果在上述电路中串联一个20Ω的电阻，求新的总电流。
答案：新的总电阻为R总= 100Ω + 20Ω = 120Ω。
根据欧姆定律，新的总电流I总 = V/R总= 10V / 120Ω ≈ 0.0833A五、实验题9. 设计一个实验来验证欧姆定律。
答案：实验步骤如下：- 准备一个可变电阻器、一个电源、一个电流表和一些导线。
- 将可变电阻器、电流表和电源串联连接。
- 调整可变电阻器的阻值，记录不同阻值下的电流和电压。
- 根据记录的数据，计算电压和电流的比值，观察是否恒定，以验证欧姆定律。
10. 如果在实验中发现电流与电压不成正比，可能的原因是什么？答案：可能的原因包括：- 电阻器的阻值不稳定或有误差。
- 电源电压不稳定。
- 电流表或电压表的读数不准确。
- 电路中存在接触不良或其他形式的电阻变化。
恒定电流测试题(含答案)
2012级高二理科物理《恒定电流》测试题一、单选题，每题只有一个答案正确。
（10×3=30）1．（基础题）下列叙述中，产生电流的条件是（）A．有自由电子 B．导体两端存在电势差C．任何物体两端存在电压 D．导体两端有恒定电压2．（基础题）通过一个导体电流是5A,经过4min通过该导体一个截面的电量是( )A．20C B．50C C．1200C D．2000C3．（基础题）关于电源的作用，下列说法中正确的是（）Ａ.电源的作用是能为电路持续地提供自由电荷Ｂ.电源的作用能直接释放出电能Ｃ.电源的作用就是能保持导体两端的电压，使电路中有持续的电流Ｄ.电源的作用就是使自由电荷运动起来4．（基础题）将一只阻值为几千欧的电阻R1和一只阻值为千分之几欧的电阻R2并联起来，则总电阻( )A．很接近R1而略大于R1 B．很接近R1而略小于R1C．很接近R2而略大于R2 D．很接近R2而略小于R25．（基础题）两个小灯泡，分别标有“1A、4W”和“2A、1W”的字样，则它们均在正常发光时的电阻阻值之比为( )A．2∶1 B．16∶1 C．4∶1 D．1∶16 6．（基础题）如图所示为两电阻R1和R2的伏安特性曲线。
若在两电阻两端加相同的电压，关于它们的电阻值及发热功率比较正确的是( )甲．电阻R1的阻值较大乙．电阻R2的阻值较大丙．电阻R1的发热功率较大丁．电阻R2的发热功率较大A.甲和丁B.乙和丙C.甲和丙D.丙和丁7．某学生在研究串联电路电压特点时，接成如图所示电路，接通K后，他将高内阻的电压表并联在A、C两点间时，电压表读数为U；当并联在A、B两点间时，电压表读数也为U；当并联在B、C两点间时，电压表读数为零，则出现此种情况的原因可能是（）（R1、R2阻值相差不大）①AB段断路②BC段断路③AB段短路④BC段短路A．①②B．③③C．①④D．③④8．（基础题）关于路端电压与总电流的关系，说法正确的是( ) A ．外电路断路时，路端电压最高 B ．外电路短路时，路端电压最高 C ．总电流变大，路端电压一定变大 D ．外电阻变大，路端电压一定变小9．如图所示的电路中，电源的电动势E 和内电阻r 恒定不变，电灯L 恰能正常发光，如果变阻器的滑片向b 端滑动，则（ ） A ．电灯L 更亮，安培表的示数减小 B ．电灯L 更亮，安培表的示数增大 C ．电灯L 变暗，安培表的示数减小 D ．电灯L 变暗，安培表的示数增大10．在神经系统中，神经纤维分为有髓鞘和无髓鞘两大类.现代生物学认为，髓鞘是由多层类脂物质——髓质累积而成的，具有很大的电阻，经实验测得髓质的电阻率ρ＝8×106 Ω·m.某生物体中某段髓质神经纤维可看做高20 cm 、半径为4 cm 的圆柱体，当在其两端加上电压U ＝100 V 时，该神经发生反应，则引起神经纤维产生感觉的最小电流为( ) A.0.31 μA B.0.62 μA C.0.15 μA D.0.43 μA二、多选题。
初中物理电流和电路测试试题及答案
初中物理电流和电路测试试题及答案一、电流和电路压轴实验培优题1．为了验证并联电路的电流特点，小薇设计了如图丁所示的电路进行实验。
(1)在连接电路时，开关应处于__状态；(2)小薇先将电流表接在1L 所在的支路，闭合开关后，观察到灯2L 发光，但灯1L 不发光，电流表的示数为零，电路可能存在的故障是：__；(3)排除故障后，她测出了1L 、2L 支路和干路上的电流分别为1I 、2I 和I ，电流表示数如图甲、乙、丙所示，可读出：10.5I A =，2I =__A ，I =__A ；根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：__；（写出关系式即可） (4)为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：__。
2．小余和小乐按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。
（1）在连接电路的过程中，开关应该_____（2）在实验中，小余试触时电流表的指针偏转情况如图所示，根据你的分析，你认为原因可能是_____（3）在实验过程中他们连接了如图所示的电路闭合开关后，观察到灯L 2_____（选填“发光”或“不发光”）：通过分析电路连接情况，该电路存在的问题是：_____（写出一条即可）。
（4）请在如图上只改动一根导线，符合L 1、L 2并联，电流表A 1测干路电流，A 2测灯L 2的电流，开关控制所有用电器。
（_____）（5）他们连好电路后把电流表分别接入到电路中的A 、B 、C 处，测出它们的电流，见下表： 实验次数A 处的电流I A /AB 处的电流I B /AC 处的电流I C /A10.100.120.22他们下一步应该做的是_____。
A、整理器材，结束实验B、改变电流表的量程或换电流表再测几次C、换用不同规格的小灯泡，再测出几组电流值，这样做的目的是：_____。
通过对上面数据的分析，可以得出的结论是：_____。
恒定电流测试题(含答案)
恒定电流测试题(含答案)一、选择题（本题共10小题，每题4分，满分40分。
每题所给的选项中有的只有一个是正确的，有的有几个是正确的，将所有正确选项的序号选出，并填入括号中。
全部选对的得4分，部分选对的得2分，有错选或不选的得0分）1．某电解池，如果在1s时间内共有5×1018个二价正离子和1.0×1019个一价负离子通过面积为0.1m2的某截面，那么通过这个截面的电流强度是（）A．0B．0.8AC．1.6AD．3.2A2．一根导线，分别通以不同的电流，并保持温度不变，当电流较大时，以下正确的是（）A．单位体积内自由电子数较多B．自由电子定向运动的速率较大C．自由电子的热运动速率较大D．电流的传导速度较大3．图1展示了四种导电器件的伏安特性曲线，其中满足欧姆定律的是（）4．有A．B两个电阻，它们的伏安特性曲线如图2所示，从图线可以判断（）A．电阻A的阻值大于电阻BB．电阻A的阻值小于电阻BC．电压相同时，流过电阻A的电流强度较大D．两电阻串联时，电阻A消耗的`功率较小5．关于电功和电热的计算，下列说法正确的是（）A．如果是纯电阻电路，电功可用公式W=UIt计算，也可用公式W=I2Rt计算B．如果是纯电阻电路，电热可用公式W=I2Rt计算，但不能用公式W=UIt计算C．如果不是纯电阻电路，电功只能用公式W=I2Rt计算D．如果不是纯电阻电路，电热可用公式W=I2Rt计算，也可用公式W=UIt计算6．一段粗细均匀的电阻丝，横截面的直径为d，电阻是R。
把它拉制成直径为d/10的均匀细丝后，它的电阻变成（）A．100R B．10000R C．R/100 D．R/100007．关于电动势，下列说法中正确的是（）A．一个电源的电动势的大小只由电源本身决定B．因电动势的单位和电势差相同，所以电动势实质上就是电势差C．一个电动势为1.5V的电池接入电路时，若有1C的电荷量通过电路，就有1.5J的化学能转变成电能D．电压表接到电源两极时，测得的就是电动势8．如图3所示的电路中，电源电动势为E，内阻为r，R1和R2是两个定值电阻。
高中物理--恒定电流 测试题(含答案)
高中物理--恒定电流 测试题（含答案）注意事项：1．答题前,先将自己的姓名、准考证号填写在试题卷和答题卡上,并将准考证号条形码粘贴在答题卡上的指定位置.2．选择题的作答：每小题选出答案后,用2B 铅笔把答题卡上对应题目的答案标号涂黑,写在试题卷、草稿纸和答题卡上的非答题区域均无效.3．非选择题的作答：用签字笔直接答在答题卡上对应的答题区域内.写在试题卷、草稿纸和答题卡上的非答题区域均无效.4．考试结束后,请将本试题卷和答题卡一并上交.一、选择题(本题共12小题,每小题4分.在每小题给出的四个选项中,第1～8题只有一项符合题目要求,第9～12题有多项符合题目要求.全部选对的得4分,选对但不全的得2分,有选错的得0分)1．一节干电池的电动势为1.5 V ,这表示( )A ．电池中每通过1 C 的电荷量,该电池能将1.5 J 的化学能转变成电势能B ．该电池接入电路工作时,电池两极间的电压恒为1.5 VC ．该电池存储的电能一定比电动势为1.2 V 的电池存储的电能多D ．将1 C 的电子由该电池负极移送到正极的过程中,非静电力做了1.5 J 的功2．如图所示由门电路组成的电路,输出端为“1”,指示灯L 亮,输出端为“0”,指示灯L 不亮,现要使灯L 亮,则A 、B 两输入端分别是( )A ．“1”、“1”B ．“0”、“0”C ．“1”、“0”D ．“0”、“1”3．如图所示,P 为一块半圆形薄电阻合金片,先将它按图甲方式接在电极A 、B 之间,然后将它再按图乙方式接在电极C 、D 之间,设AB 、CD 之间的电压是相同的,则这两种接法的电阻大小关系为( )A ．R 甲＝12R 乙 B ．R 甲＝14R 乙 C ．R 甲＝2R 乙D ．R 甲＝4R 乙4．如图所示,直线OAC 为某一直流电源的总功率随电流I 变化的图线,曲线OBC 表示同一直流电源内部的热功率随电流I 变化的图线.若A 、B 点的横坐标均为1 A,那么AB 线段表示的功率为( )A ．1 WB ．6 WC ．2 WD ．2.5 W5．用两个相同的小量程电流表分别改装成了两个量程0.6A 电流表的A 1和3A 电流表的A 2,若把A 1、A 2分别采用串联或并联的方式接入电路,如图所示,则闭合开关后,下列有关电表的示数和电表指针偏转角度的说法正确的是( )A ．图(a)中的A 1、A 2的示数之比1∶1B ．图(a)中的A 1、A 2的指针偏角角度之比1∶5C ．图(b)中的A 1、A 2的示数之比1∶5D ．图(b)中的A 1、A 2的指针偏角角度之比5∶16．如图所示为测量某电源电动势和内阻时得到的U －I 图线.用此电源与三个阻值均为3 Ω的电阻连接成电路,测得路端电压为4.8 V .则该电路可能为( )7．一个T 型电路如图所示,电路中的电阻R 1＝1 Ω,R 2＝12 Ω,R 3＝4 Ω,另有一测试电源,电源提供的电压为10 V ,内阻忽略不计,则( )此卷只装订不密封A．当cd端短路时,ab之间的等效电阻是1 ΩB．当ab端短路时,cd之间的等效电阻是12 ΩC．当ab两端接通测试电源时,cd两端的电压为8 VD．当cd两端接通测试电源时,ab两端的电压为6 V8．如图所示,电源电动势为E,内阻r＝2 Ω,电阻R1、R2、R3的阻值分别为4 Ω、10 Ω、12 Ω,当滑片P滑到最右端b时,理想电流表示数为1 A,流过电阻R3的电流为0.5 A,则下列说法正确的是()A．滑动变阻器的最大阻值为6 ΩB．电源电动势为6 VC．当滑片P滑到最左端a时,电流表的读数为1 AD．当滑片P位于滑动变阻器的中点时,滑动变阻器消耗的功率为3.84 W9．如图所示,在一幢居民楼里有各种不同的用电器,如电灯、电视机、洗衣机、微波炉、排油烟机等．停电时,用多用电表测得A、B间的电阻为R；供电后,设各家用电器全都同时使用时,测得A、B间电压为U,进线电流为I；经过一段时间t,从总电能表中测得这段时间内消耗的电能为W,则下列表达式用来计算该幢楼居民用电的总功率,其中正确的是()A．P＝I2R B．P＝U2 RC．P＝IU D．P＝W t10．如图为一电路板的示意图,a、b、c、d为接线柱,a、d与220 V的交流电源连接,ab 间,bc间、cd间分别连接一个电阻.现发现电路中没有电流,为检查电路故障,用一交流电压表分别测得b、d两点间以及a、c两点间的电压均为220 V,由此可知()A．ab间电路通,cd间电路不通B．ab间电路不通,bc间电路通C．ab间电路通,bc间电路不通D．bc间电路不通,cd间电路通11．如图甲所示,其中R两端电压u随通过该电阻的直流电流I的变化关系如图乙所示,电源电动势为7.0 V(内阻不计),且R1＝1000 Ω(不随温度变化).若改变R2,使AB与BC 间的电压相等,这时()A．R的阻值为1000 ΩB．R的阻值为1333 ΩC．通过R的电流为1.5 mAD．通过R的电流为2.0 mA12．如图所示,电源电动势为E、内阻为r,M为一特殊电子元件,其阻值与两端所加的电压成正比(即R M＝kU,k为正的常数)且遵循欧姆定律,R1为定值电阻,R2是一滑动变阻器,闭合开关S且滑片位于最下端时,电容器C中的带电液滴恰好静止,现将滑动变阻器的滑片向上移动,下列说法中正确的是()A．液滴将向上做加速运动B．两电压表示数均减小C．电流表示数不变,液滴仍静止D．电源的输出功率不变,但电子元件消耗的总功率增大二、非选择题(本题共6小题,共52分.把答案填在题中的横线上或按题目要求作答.解答题应写出必要的文字说明、方程式和重要演算步骤,只写出最后答案的不能得分.有数值计算的题,答案中必须明确写出数值和单位)13．(8分)某学生用多用电表测电阻,使用的实验器材有多用电表、电压表、滑动变阻器及若干导线.甲乙(1)先将多用电表挡位调到电阻“×100”挡,再将红表笔和黑表笔________,调整________,使指针指向“0 Ω”.(2)再将调节好的多用电表红表笔和图甲中的________(填“1”或“2”)端相连,黑表笔连接另一端.将滑动变阻器的滑片滑到适当位置,欧姆表的读数如图乙所示,则被测电阻为________kΩ.(3)图甲中的电压表有两个量程(0～3 V,内阻为R1；0～15 V,内阻为R2),则R1________R2.(填“＞”“＝”或“＜”)14．(8分)某同学对纽扣锂电池的特性进行了实验探究.该类电池的内阻约为1 kΩ～5 kΩ,电动势标称值为3 V.现有以下实验器材：A．电压表V1：量程3 V,内阻约20 kΩB．电压表V2：量程6 V,内阻约10 kΩC．定值电阻1 kΩD．定值电阻20 kΩE．滑动变阻器一只(0～50 kΩ),待测纽扣锂电池,开关,导线若干(1)实验原理见图甲,请选择合适的实验器材,在图中的小虚线框里标出所选取的器材编号.(2)该同学测量出路端电压U和干路电流I,作出U-I曲线如图乙,可知电池的短路电流是________ mA,电动势是________ V,内阻为________ kΩ.(3)当路端电压为1.5 V时,负载消耗的电功率为________ mW.15．(7分)如图甲所示的电路中,R1、R2均为定值电阻,且R1＝100 Ω,R2阻值未知,R3为一滑动变阻器．当其滑片P从左端滑至右端时,测得电源的路端电压随电源中流过的电流变化图线如图乙所示,其中A、B两点是滑片P在变阻器的两个不同端点得到的.求：(1)电源的电动势和内阻；(2)定值电阻R2的阻值；(3)滑动变阻器的最大阻值.16．(9分)如图所示的电路中,电源的电动势E＝12 V,内阻未知,R1＝8 Ω,R2＝1.5 Ω,L为规格“3 V,3 W”的灯泡,开关S断开时,灯泡恰好正常发光(不考虑温度对灯泡电阻的影响).试求：(1)灯泡的额定电流和电阻；(2)电源的内阻；(3)开关S闭合时,灯泡实际消耗的功率.17．(10分)在如图甲所示的电路中,R1和R2都是纯电阻,它们的伏安特性曲线分别如图乙中Oa、Ob所示.电源的电动势E＝7.0 V,内阻忽略不计.(1)调节滑动变阻器R3,使电阻R1和R2消耗的电功率恰好相等,求此时电阻R1和R2的阻值为多大？R3接入电路的阻值为多大？(2)调节滑动变阻器R3,使R3＝0,这时电阻R1和R2消耗的电功率各是多少？18．(10分)一台电风扇,内阻为20 Ω,接上220 V电压后,消耗的功率为66 W.求：(1)电风扇正常工作时通过风扇电动机的电流强度；(2)电风扇正常工作时转化为机械能的功率和内能的功率以及电动机的效率；(3)若接上电源后,扇叶被卡住,不能转动,则此时通过电动机的电流多大？电动机消耗的电功率和发热功率各是多大？物理答案一、选择题(本题共12小题,每小题4分.在每小题给出的四个选项中,第1～8题只有一项符合题目要求,第9～12题有多项符合题目要求.全部选对的得4分,选对但不全的得2分,有选错的得0分)1．【答案】A【解析】电源是把其他形式的能转化为电能的装置,电路中每通过1 C的电量,该电池能将1.5 J的化学能转变成电能,故A正确；接入电路后,两极电压为路端电压,若外电路正常工作,则路端电压小于电动势,故B错误；电动势表示电源是把其他形式的能转化为电能的本领的物理量,电动势大储存的电能不一定多,故C错误；一节干电池的电动势为1.5 V,表示该电池能将1 C电量的正电荷由负极移送到正极的过程中,非静电力做了1.5 J的功,故D错误.2．【答案】B【解析】要使灯L亮,“非”门的输出应该为“1”,故“非”门的输入为“0”,所以“或”门的两个输入端都应该为0,B正确.3．【答案】B【解析】将四分之一圆形薄合金片看成一个电阻,设为r,图甲中等效为两个电阻并联,R甲＝r2,图乙中等效为两个电阻串联,R乙＝2r,所以R甲＝14R乙,所以B正确.4．【答案】C【解析】由题图知,在C点,电源的总功率等于电源内部的热功率,所以电源的电动势为E＝3 V,短路电流为I＝3 A,所以电源的内阻为r＝EI＝1 Ω.图象上AB段所表示的功率为P AB＝P总－I2r＝(1×3－12×1) W＝2 W,故C正确,A、B、D错误.5．【答案】D【解析】改装后的电流表是小量程电流计与定值电阻并联而成,图甲中的A1、A2并联,表头的电压相等,电流相等,指针偏转的角度相同,量程不同的电流表读数不同,故AB 错误；图乙中的A1、A2串联,A1、A2的示数相同,由于量程不同,内阻不同,电表两端的电压不同,流过表头的电流不同,指针偏转的角度不同.因两电流表的内阻之比为A1 A235 0.61RR==,则两电表两端的电压之比为5∶1,则A1、A2的指针偏角角度之比5∶1,故C 错误,D正确.6．【答案】B【解析】由上图可知电源电动势为6 V,电源内阻为0.5 Ω.A项中三电阻并联,R外＝1Ω,I＝ER外＋r＝4 A,U＝IR外＝4 V；B项中两个电阻串联,然后与第三个电阻并联,R外＝2 Ω,I＝2.4 A,U＝IR外＝4.8 V；C项中三电阻串联,R外＝9 Ω,I＝0.63 A,U＝IR外＝5.68 V；D项中两电阻并联后与第三个电阻串联,R外＝4.5 Ω,I＝1.2 A,U＝IR外＝5.4 V.故选B.7．【答案】C【解析】当cd端短路时,ab间电路的结构是：电阻R2、R3并联后与R1串联,等效电阻为R＝R2R3R2＋R3＋R1＝12×416Ω＋1 Ω＝4 Ω,故A错误；当ab端短路时,cd之间电路结构是：电阻R1、R3并联后与R2串联,等效电阻为R＝R1R3R1＋R3＋R2＝1×45Ω＋12 Ω＝12.8 Ω,故B错误；当ab两端接通测试电源时,cd两端的电压等于电阻R3两端的电压,为U3＝R3R1＋R3E＝45×10 V＝8 V,故C正确；当cd两端接通测试电源时,ab两端的电压等于电阻R3两端的电压,为U3＝R3R2＋R3E＝412＋4×10 V＝2.5 V,故D错误.8．【答案】D【解析】当滑片P滑到最右端时,R2被短路,R3与整个变阻器R并联,并联电阻上的电流都是0.5 A,则并联电阻相等,都是12 Ω,A错误；电源电动势313()12VR RE I R rR R⋅=++=+,B错误；当滑片P滑到最左端时,R3、R2及变阻器R都被短路,此时电流表的读数112AEIR r==+,C错误；滑片P位于变阻器的中点时,R3与12R并联后再与R1串联,此时R并＝4 Ω,I总＝1.2 A,则并联部分的电压U＝4.8 V,变阻器上消耗的功率23.84W/2RUPR==,D正确.9．【答案】CD【解析】电路消耗的电功率的计算公式P＝UI,P＝Wt是普遍适用的,而A、B两选项只适用于纯电阻电路,而电视机、洗衣机、微波炉和排油烟机都不是纯电阻电器,所以A、B错误,C、D正确.10．【答案】CD【解析】由于用交流电压表测得b、d两点间电压为220 V,这说明ab间电路是通的,bc间电路不通或cd间电路不通；由于用交流电压表测得a、c两点间为220 V,这说明cd间电路是通的,ab间电路不通或bc间电路不通；综合分析可知bc间电路不通,ab间、cd间电路通,即选项C、D正确.11．【答案】BC【解析】要使AB与BC间的电压相等,即有E＝U AB＋U BC,U AB＝U BC,解得U BC＝3.5 V.而U BC ＝U ＋IR 1,得U ＝U BC －IR 1,将U BC ＝3.5 V ,R 1＝1000 Ω代入得U ＝3.5－1000I ,在题给图象中作出函数关系U ＝3.5－1000I 的图象,两图象的交点对应的横纵坐标I ＝1.5 mA,U ＝2 V 即为公共解,由IR ＝U 解得R ＝1333 Ω.12．【答案】CD【解析】据题知电子元件M 满足欧姆定律,所以1M E I R k==是定值,即滑动变阻器的滑片向上移动时电路中电流不变,电流表的示数不变,R 1两端电压不变,即电容器板间的电压U C 不变,所以液滴仍静止,故A 错误,C 正确；因电流不变,所以电源的内电压不变,则路端电压不变,所以电压表V 1示数不变.因R 2的电阻减小,所以其两端电压减小,即电压表V 2示数减小,故B 错误；路端电压和R 1两端电压均不变,R 2的电压减小,则电子元件M 两端的电压增大,由P ＝UI 知,电子元件消耗的总功率增大,故D 正确.二、非选择题(本题共6小题,共52分.把答案填在题中的横线上或按题目要求作答.解答题应写出必要的文字说明、方程式和重要演算步骤,只写出最后答案的不能得分.有数值计算的题,答案中必须明确写出数值和单位)13．(8分)【答案】(1)短接 欧姆调零旋钮 (2)1 2.5 (3)＜ 14．(8分)【答案】(1)如图所示(2)2.62(2.60～2.63均可) 2.91(2.90～2.93均可) 1.11(1.08～1.15均可) (3)1.95(1.92～1.97均可)【解析】(1)图中,闭合电路中路端电压大于R 0两端的电压,可用电压表B 测量路端电压,电压表A 测量R 0的电压,电阻R 0选用定值电阻C 足够,因为电源内阻较大,如图所示.(2)根据闭合电路欧姆定律得U ＝E -Ir ,当I ＝0时U ＝E ,由图可知,U －I 图象的纵轴截距大小等于电池的电动势,故电池的电动势E ＝2.90 V ；短路时U ＝0,则由图知,短路电流I ＝2.60 mA,图象的斜率的绝对值等于电池的内阻,则r ＝|ΔUΔI |＝1.12×103Ω＝1.12 k Ω.(3)当路端电压为1.5 V 时,由图象读出电流I ＝1.3 mA,电源的输出功率P ＝UI ＝1.5×1.3×10-3 W ＝1.95 mW.15．(7分)【解析】(1)由题图乙中AB 线延长,交U 轴于20 V 处,交I 轴于1.0 A 处可知电源的电动势为E ＝20 V ,内阻r ＝EI 短＝20 Ω.(2)当P 滑到R 3的右端时,电路参数对应题图乙中的B 点,即U 2＝4 V 、I 2＝0.8 A 得R 2＝U 2I 2＝5 Ω.(3)当P 滑到R 3的左端时,由题图乙知此时U 外＝16 V ,I 总＝0.2 A,所以R 外＝U 外I 总＝80 Ω 因为R 外＝R 1R 3R 1＋R 3＋R 2,所以滑动变阻器的最大阻值为R 3＝300 Ω.16．(9分)【解析】(1)灯泡的额定电流I 0＝P 0U 0＝33 A ＝1 A电阻R L ＝U 20P 0＝323Ω＝3 Ω.(2)S 断开时,灯泡L 正常发光,即I 1＝I 0,根据闭合电路欧姆定律E ＝I 0(R 1＋R L ＋r ) 得r ＝E I 0－(R 1＋R L )＝[121－(8＋3)]Ω＝1 Ω.(3)S 闭合时,设外电路总电阻为R 外,R 外＝R L ·R 2R L ＋R 2＋R 1＝9 Ω 干路电流为I 总＝ER 外＋r＝1.2 A灯泡两端的电压U L ＝I 总·R L ·R 2R L ＋R 2＝1.2 V灯泡实际消耗功率P ＝U 2LR L ＝0.48 W.17．(10分)【解析】(1)R 1、R 2和R 3串联,电流相等,当电阻R 1和电阻R 2消耗的电功率相等时,由伏安特性曲线可知,此时电路中的电流I ＝2.5 mA这时加在电阻R 1和R 2上的电压U 1＝U 2＝2.5 V 由欧姆定律得R 1＝R 2＝U 1I ＝1 000 Ω滑动变阻器R 3两端电压为U 3＝E －U 1－U 2＝2 V 由欧姆定律得R 3＝U 3I ＝800 Ω. (2)当R 3＝0时U 1′＋U 2′＝E ＝7 V又因通过电阻R1和R2的电流相等,从伏安特性曲线上可以看出,I′＝3.5 mA,且U1′＝3 VU2′＝4 V电阻R1消耗的电功率为P1＝I′U1′＝1.05×10－2 W电阻R2消耗的电功率为P2＝I′U2′＝1.4×10－2 W.18．(10分)【解析】(1)由P入＝IU得I＝P入U＝66220A＝0.3 A.(2)电风扇正常工作时转化为内能的功率P内＝I2r＝0.32×20 W＝1.8 W电风扇正常工作时转化为机械能的功率P机＝P入－P内＝66 W－1.8 W＝64.2 W电风扇正常工作时电动机的效率η＝P机P入×100%＝64.266×100%≈97.3%.(3)电风扇扇叶被卡住后通过电动机的电流I′＝Ur＝22020A＝11 A电动机消耗的电功率P＝I′U＝11×220 W＝2420 W 电动机发热功率P热＝I′2r＝112×20 W＝2420 W.。
人教版九年级全册物理 15.4电流的测量 同步测试(含答案)
15.4电流的测量同步测试一．选择题1．教室内每一盏日光灯正常工作时的电流约为（）A．0.02A B．0.2A C．2A D．20A2．在测量小灯泡电阻实验中，某电表的示数如图所示。
其示数为（）A．1.4伏B．0.28伏C．1.4安D．0.28安3．如图所示的电路中，用电流表能测出通过灯L2中的电流，其中正确的电路是（）A．B．C．D．4．如图所示的电路中，电流表测量的是（）A．通过灯L1的电流B．通过灯L2的电流C．通过灯L1和灯L2的电流D．以上三种都有可能5．用电流表测电路中的电流时，一名同学接入电路的是“0～0.6安”这个量程，而另一名同学读数时却按照“O～3安”的量程读成了2.4安，那么实际测得的电流应该是（）A．2.4安B．0.48安C．0.36安D．0.24安6．如图所示，粗心的小强把电流表当作电压表并联在了L1的两端。
此时如果闭合开关，一定会发生（）A．L1不亮B．电流表损坏C．电源短路D．L2的灯丝烧断7．如图电路，闭合开关，电流表测量的是（）A．L1的电流B．L2的电流C．L3的电流D．干路的电流8．对于如图所示的电学仪表相关的说法正确的是（）A．该表是电压表B．该表能直接测量3.6A的电流C．该表能用导线直接连到电源两极使用D．该表正确使用时要与被测用电器串联9．有0～0.6A和0～3A两个量程的电流表，在某次测量中使用0～3A量程，从0～0.6A量程的刻度盘上发现指针正好指在0.46A的刻度线上，则测得实际电流的大小为（）A．0.43A B．0.46A C．2.3A D．2.6A10．如图所示的四个电路，其中电流表A1能直接测出灯L1的电流的是（）A．B．C．D．二．填空题11．在“用电流表测电流”的实验中，连接电路时，开关应，所测电流不得超出电流表的。
在“测定物质的密度”的实验中，实验原理是，需用测出物体的质量。
12．如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表的左端是它的接线柱，通过小灯泡L2的电流为A．13．如图所示的是用电流表测通过小灯泡电流时的示数。
初三物理电流和电路测试卷(带答案)
初三物理电流和电路测试卷(带答案)一、选择题（共18道总分36分）1、如图示电路，当开关S闭合时，电流表所测的是（）A．L1的电流B．L2的电流C．L1和L2的总电流D．L1和L2都不测，电流表没有电流通过．2、某同学用电流表的时候，本应用"十"和"3"两个接线柱，但误将"十"和"0.6"两个接线柱接入电路("十"接线柱位置没有接错)，这样做的结果将是().A．指针摆动角度变小了B．指针反方向摆动C．指针摆动的角度变大了，电流表可能被损坏D．指针不动3、如图所示的电路中，正确的是（）A．B．C．D．4、某款感应式垃圾桶如图所示。
其工作原理如下：启动开关闭合后，垃圾桶才能正常使用，此时指示灯亮起；扔垃圾时只需将手伸到感应区上方一定距离内，感应开关自动闭合，动力装置工作，垃圾桶盖缓缓打开；手离开5秒后动力装置会控制桶盖闭合，然后感应开关自动断开。
下列电路符合要求的是（）A．B．C．D．5、干电池是一种常用、方便的电源．以下关于干电池的说法中正确的是（）A．有的干电池提供直流电，有的干电池提供交流电B．常用的1号、5号、7号干电池的电压随号数的增大而增大C．对外供电的干电池是把电能转化为化学能的装置D．多数干电池中有汞、镉等重金属元素，随便丢弃会污染环境。
所以，废弃的干电池应该集中分类处理6、如图所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转。
某同学拿一根导线去查找电路故障，他将导线并接在bc、cd、ed两端时，电流表指针没有发生偏转；将导线并接在ab两端时，发现电流表指针发生了偏转，由此可知电路故障可能是A．e点断路B．L1断路C．电流表短路D．L2断路7、如图5所示，闭合开关S，L2与L3的电流之比为2∶1，则通过L1与L2的电流之比、L1与L3的电流之比分别为（）A、3∶2，3∶1B、3∶1，3∶2C、2∶1，1∶1D、1∶1，2∶18、下列现象中，不能用静电知识解释的是（）A．晚上脱化纤毛衣时会有火花产生B．油罐车尾部常拖一条铁链C．钢丝钳手柄上装有绝缘套D．电视机屏幕上会吸附灰尘9、某同学用电源、开关、导线将三个灯泡连接起来，组成如下图所示电路，下列说法中正确的是（）A．将开关闭合，三个灯都发光，灯L1、L2先并联，再与L3串联B．将开关闭合，三个灯都发光，灯L1、L2、L3是并联C．将开关闭合，灯L1、L2被导线直接接在两端，只有灯L3发光D．将开关闭合，灯L2、L3被导线直接接在两端，只有灯L1发光10、下图所示的各个电路中，开关闭合后，两个小灯泡都能发光的是（）A．B．C．D．11、用丝绸摩擦过的玻璃棒去靠近甲、乙两轻小物体，结果甲被排斥，乙被吸引，则（）A、甲带正电，乙带负电B、甲带负电，乙带正电C、甲带负电，乙不带电或带正电D、甲带正电，乙不带电或带负电12、下面各组材料，均为导体的是A．塑料和铁B．盐水和铜C．铝和煤油D．空气和石墨13、在"探究串联电路中的电流"实验中，某同学用电流表分别测出图中a、b、c三处的电流大小．为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（）A．将电源两极对调，再次测量a、b、c三处的电流B．改变开关S的位置，再次测量a、b、c三处的电流C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流D．换用不同规格的灯泡，再次测量a、b、c三处的电流14、关于电流的形成，下列说法正确的是（）A．只要导体中的电荷运动，就会形成电流B．只有正电荷定向移动，才会形成电流C．不论是正电荷还是负电荷，只要它们定向移动，都会形成电流D．只有正、负电荷同时定向移动，才会形成电流15、如图所示，下列四个电路图中与右边实物图对应的是16、图4所示，无风条件下卡通造型铝箔气球两次均向带电棒靠近但未接触，气球A.不带电B.带正电C.带负电D.带电情况无法判断17、某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是（）A．B．C．D．18、将带正电的玻璃棒靠近泡沫球，出现如图所示的情形。
电流和电路单元测试题(含答案)经典
电流和电路单元测试题( 含答案 ) 经典一、电流和电路选择题1．以下数据最靠近本质的是（）A. 光在空气中流传速度约为340m/sB. 台灯正常工作时的电流约为5AC. 泰州冬季的最低气温为10℃D苏.科版九上物理课本重约为 2.5N 【答案】 D【分析】【解答】解：A、光在真空中的流传速度最大，为83× 10m/s ．故 A 不切合本质；B、日光灯正常工作的电流在0.2A左右，台灯正常工作的电流大概是日光灯工作电流的一半，在 0.1A 左右．故 B 不切合本质；C、江苏泰州冬季气温固然不是很低，但最低气温在0℃左右，不行能达到10℃．故 C 不切合本质；D、苏科版九上物理课本的质量约250g=0.25kg，重约为 G=mg=0.25kg × 10N/kg=2.5N．故 D 切合本质．应选 D．【剖析】不一样物理量的估量，有的需要依靠生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最切合本质的是哪一个．2．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺研究：⑴物质导电性；⑵电动机转向；⑶ 电磁感觉；⑷ 电阻与长度的关系．能够达成的实验个数有（）A.1个B. 个2C. 个3D. 个4【答案】 D【分析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可达成实验（1）；由干电池、导线和电动机可达成实验（2）；由导线、小灯泡和电动机可达成实验（3）；由干电池、导线、小灯泡和铅笔芯可达成实验（4）； D 切合题意 .故答案为： D.【剖析】选择不一样的资料能够进行相应的实验，能够达成导体和绝缘体的差别，电阻影响要素的实验，能够研究电动机的转向和电磁感觉的特色.3．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于排除刹车状态。
假如手刹处在拉爆状态，汽车也能运动，但时间长了会破坏刹车片，有一款汽车设计了一个提示司机的电路；汽车启动，开关S1闭合，手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或许放下手刹，开关2断开，指示灯S也熄灭，以下电路图切合上述设计要求的是（）A. B.C. D.【答案】A【分析】【解答】依据用电器的工作要求，当开关都闭合时用电器才能工作，所以电路是串连电路， A 切合题意。
电流和电路单元测试题及答案
电流和电路单元测试题及答案一、选择题1. 电流的单位是：A. 牛顿(N)B. 米(M)C. 安培(A)D. 伏特(V)答案：C2. 电路中形成电流的条件是：A. 电路中有电阻B. 电路中有电源C. 电路中有导线D. 电路是闭合的答案：B3. 串联电路中，各处电流的大小关系是：A. 不相等B. 相等C. 与电阻大小成反比D. 与电阻大小成正比答案：B4. 并联电路中，各支路两端的电压关系是：A. 不相等B. 相等C. 与电流大小成反比D. 与电流大小成正比答案：B5. 欧姆定律描述的是：A. 电流与电压的关系B. 电流与电阻的关系C. 电压与电阻的关系D. 电流、电压和电阻的关系答案：D二、填空题6. 电源是提供______的装置。
答案：电压7. 导体对电流的阻碍作用称为______。
答案：电阻8. 电流通过导体时会产生______。
答案：热效应9. 电路的基本组成包括电源、开关、导线和______。
答案：用电器10. 串联电路的总电阻等于各部分电阻之______。
答案：和三、简答题11. 什么是串联电路和并联电路？答案：串联电路是指电路中的元件首尾相连，电流只有一条路径通过所有元件；并联电路是指电路中的元件两端并行连接，电流有多条路径通过各个元件。
12. 欧姆定律的数学表达式是什么？答案：欧姆定律的数学表达式是 V = IR，其中 V 代表电压，I代表电流，R 代表电阻。
四、计算题13. 一个电阻为20Ω的电阻器，两端电压为10V，求通过该电阻器的电流。
答案：根据欧姆定律，I = V / R，所以电流I = 10V / 20Ω = 0.5A。
14. 如果将上述电阻器与一个10Ω的电阻器并联，求并联后的总电阻。
答案：并联电阻的计算公式为 1/R总 = 1/R1 + 1/R2，所以 1/R总= 1/20Ω + 1/10Ω = 3/20Ω，R总= 20Ω * 10Ω / (20Ω +10Ω) = 6.67Ω（保留两位小数）。
初中物理九年级全册第十五章《电流与电路》测试题(包含答案解析)
一、选择题1．在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表的读数分别为A1为0.3A，A2为0.15A，A3为0.45A。
测量时的电路图应是（）A．B．C．D．2．如图所示，用丝绸摩擦过的玻璃棒接触验电器的金属球，金属箔张开。
在这个过程中（）A．金属箔上产生了电荷B．玻璃棒带正电，验电器带负电C．金属箔张开是因为同种电荷相互排斥D．金属箔张开瞬间，电流方向是由金属箔到玻璃棒3．小明家的智能锁需要通过“密码+指纹”两次识别成功才能开锁。
第一次识别成功时，开关S1闭合，发声器S发出声音，但不开锁；第二次识别成功时，开关S2闭合，电动机M启动，开锁成功。
下列电路图中，设计符合要求的是（）A．B．C．D．4．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！关于这个电路说法正确的是（）A．水果电池将化学能转化成内能B．水果的作用是给电路提供电压C．水果在这里扮演了“用电器”的角色D．此时电路中的发光二极管即为电源5．关于生活中的一些电路连接，下列判断不正确的是（）A．教室里的日光灯与控制它的开关是串联的B．道路两旁的路灯，晚上同时亮，早上同时灭，但它们还是并联的C．家里的电视与电饭煲在使用时互不影响，所以它们是并联的D．只有在光线不足且有人走动发出声音时，居民楼楼道里的自动控制灯才会发光，故使用的声控开关和光控开关有可能是并联的6．如图所示的电路中，电源电压不变，闭合开关S1、S2，小灯泡L1和L2正常发光。
下列关于该电路的说法正确的是（）A．电流表测量干路中的电流B．断开开关S2时，电流表示数不变C ．开关S 2短路，电源也被短路D ．断开开关S 2时，电流表示数减小7．火车某节车厢有两问洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四章电路探秘（1-2节）测试题
1.如图4—9所示，打开S2，闭合S1时，为路。
打开S1，为路。
闭合S1、S2时为路。
2.在串联电路中，开关的作用是，且与开关接入电路中的位置。
在并联电路中，干路开关的作用是，支路中的开关的作用是。
3. 电流表接入电路中，只能和用电器＿＿＿联，如果与用电器并联或两接线柱直接与电源正负极相接，就会烧坏＿＿＿＿和＿＿＿。
若闭合开关接通电路后，电流表的指针反时针方向转动，说明电流表的＿＿＿＿接错。
如果电流表的指针不动，灯也不亮，说明电路＿＿＿＿路；如果指针快速偏转且立即摆到满刻度处，说明此电路＿＿＿＿路，也可能选用的是＿＿＿＿量程。
4.用一个开关同时控制两只电灯发光，两只电灯在电路中 ( )
A.一定要串联
B.只有并联
C. 可以是串联，也可以是并联
D. 不可能是并联
5.在两只电灯的串联电路中，以下说法中不正确的是 ( )
A.通过一只电灯的电流也一定通过另一只电灯
B.电路中只用一个开关就可以
C. 一只电灯短路，会造成另一只电灯短路
D.一只电灯烧坏，会造成另一只电灯开路
6.图4—10中，闭合S后，属于串联电路的是，属于并联电路的是。
7.如图4—11，当开关S闭合时，灯L1、L2均不亮。
某同学用一根导线去检查电路，将导线先接在L1的两端发现L:发光，由此可以判断 ( )
A.灯L1短路
B.灯L1开路
C. 灯L2短路
D.灯L2开路
8. 关于串联电路，下列说法中正确的是：（）
A. 串联电路中，只要有一处断开，就处处无电流。
B. 串联电路中，只要有一盏灯被短路，其余各灯就都不亮。
C. 马路上的电灯，一起亮，一起灭，可知它们是串联的。
D. 串联电路中的各用电器之间是互不影响的。
9. 某同学在使用电流表时，本应使用“＋”和“3”两个接线柱，但误将“＋”和“0.6”两个接线柱接入电路，电流从“＋”接线柱流入，从“0.6”接线柱流出，这样做的可能后果是：（）
A. 指针不动。
B. 指针摆动的角度小了。
C. 指针反向摆动。
D. 指针摆动角度太大，电流表可能被烧坏。
10. 某同学用导线把干电池、小灯泡和开关连成了一个电路，闭合开关后，小灯泡不发光，一会儿电池却发热了，这个电路的故障可能是（）
A. 断路。
B. 短路。
C. 灯泡坏了。
D. 电池坏了。
11. 有0～0.6A和0～3A两个量程的电流表，在某次测量中用了0～0.6A量程测某一电路中的电流，从0～3A量程的刻度盘上发现指针正好指在2.3A的刻度线上，测得实际电流的大小为（）
A. 0.43A。
B. 0.46A。
C. 0.7A。
D. 2.3A。
12. 如图所示电路，当电键S闭合时，关于三只测量电路中电流表示数，正确的说法是：（）
A. 1表的示数最大。
B. 2表的示数最大。
C. 3表的示数最大。
D. 三只都要被损坏。
13.根据图4—12电路图，连接实物图。
14.要求S为总开关，S1控制L1，S2控制L2，L1、L2并联，画出电路图，连接实物图4—13。
15.流过灯a的电流I a＝5500毫安，流过灯b的电流I b＝0.55安。
流过灯c的电流I c＝5.5×103微安，比较三个电流大小正确的是 ( )
A.I a＝I b<I c
B.I a>I b>I c
C.I a>I b>I c
D.I a>I b>I c
16.已知流过灯L的电流方向是a到b，如图4—18，则流过灯的电子方向是b____ a
17.在用电流表测电流时，连接好电路，闭合开关，若发现电流表指针向逆时针方向偏，应立即，并调换。
12.某同学用电流表测量流过电灯的电流大小，所接电流表的量程为0～0.6安，但刻度盘上只能看清0～3安量程的刻度，发现指针在2.4安刻度线上，则该同学测得的电流大小为 ( )
A.2.4安
B.0.12安
C. 0.48安
D.1.2安
18.使用电流表时，一般不能把电流表直接接在电源两极上，是因为 ( )
A.流过电流表的电流太小，不能测出电流值
D.流过电流表的电流太小，会损坏电流表
C流过电流表的电流太大，不能测出电流值
D.流过电流表的电流太大，会损坏电流表
19.将图4—20中的元件连接。
要求灯泡L1、L2并联，电流表测灯L1中的电流，开关S1控制整个电路，S2只控制灯L2。
并画出电路图
4-20
20、按照图中电路图，将对应右图各实物元件连接起来。
图3甲 图3乙 图3丙
L1 L2
L3
21、（1）在图3甲、乙○内填上适当的电表符号，并标出正、负接线柱。
（2）在图3丙中根据标出的电流方向，从电池组、电压表、电流表三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L 1和L 2串联，且都能发光。
22. 如图所示电路中，当开关S 1、S 2断开时，灯＿＿亮，两灯是＿＿＿联的；S 1、S 2同时闭合时，灯＿＿＿＿＿亮，两灯是＿＿＿＿联的。
3
2
1 S
S。
