形状与位置误差的测量与检验
形状和位置公差检测规定
图8
18、基准轴线（基准中心线）：由实际轴线（中心线）建立基准线（中心线）时，基准轴线（中心线）为该实际轴线（中心线）的理想轴线（中心线），如图9所示。
图9
注：①实际轴线为实际回转体各横截面测得轮廓的中心点的连线，如下图所示。测得轮廓的中心点是指该轮廓的理想圆的圆心。
测量直角坐标值
3
测量特征参
数原则
测量被测实际要素上具有代表性的参数（即特征参数）来表示形位误差值
两点法测量圆度特征参数
编号
检测原则名称
说明
示例
4
测量跳动原则
被测实际要素绕基准轴线回转过程中，沿给定方向测量其对某参考点或线的变动量。
变动量是指指示器最大与最小读数之差。
测量径向跳动
5
控制实效边
界原则
检验被测实际要素是否超过实效边界，以判断合格与否
图21
图22
图23
在满足零件功能要求的前提下，当第一、第二基准平面与基准实际要素间为非稳定接触时，允许其自然接触。
五、仲裁
28、当发生争议时，用分析测量精度的方法进行仲裁。
29、当由于采用不同方法评定形位误差值而引争议时，对于形状、定向、定位误差分别以最小区域、定向最小区域和定位最小区域的宽度（或直径）所表示的误差作为仲裁依据。
由L形架体现的轴线
给基
定准
位轴
置线
的
公
共
同轴两顶尖的轴线
续表3
基准示例
模拟方法示例
基
准
平
面
与基准实际表面接触的平板或平台工作面
基
准
中
项目七形状和位置公差及其误差的测量.ppt
图7-7 不同被测要素有相同形位公差的标注
青岛港湾
港口机械系制作
1.2 基准要素的标注方法
1.当基准要素为轮廓线或有积聚性投影的表 面时，如图7-8（a）所示。
2.当基准要素的投影为面时，如图7-8（b） 所示。
3.当基准要素为中心要素即轴线、中心平面 或由带尺寸的要素确定的点时，如图7-8所 示。
理论正确尺寸：确定被测要素的理想形状、方向、 位置的尺寸。该尺寸不附带公差。如：☐中的数 字即为理论正确尺寸。
青岛港湾
港口机械系制作
形位公差的符号及其标注 （GB/T1182-1996）
符号符号
1、形位公差标注 标准规定，在技术图样中形位公差采用符号
标注。如图7-2所示，基准代号如图7-3所示
青岛港湾
青岛港湾
港口机械系制作
判别准则三：在被测面的平面度示意图中， 若有一最高(低)点位于至少两等值最低(高) 点的连线上时，最大平面度误差，必定是 最小值。
青岛港湾
港口机械系制作
现举例说明图解法的过程： 已初测平面度栅格值如图，求平面度值。
青岛港湾
图 平面度测量数据处理
港口机械系制作
解：(1)建立上包容面：将上图(a)示意图中的各点减去其最 大值(+20)，所得数据标于图(b)；观察该图不符合判别准 则的任一情况。
(2)选择旋转轴：图(b)中最大负值点为(一35)，与其它数值 相比较要大的多，故选择(-20，0，-20)作转轴最为有利。
(3)决定旋转量：若将—35转至零平面，即变为零，则同一 列上的—30，-20就会出现正值，故只能将-35减小为-15， 即旋转量=-15-(-35)=+20；则第三列的旋转量为 +20．
零件形状误差的测量与检验问题与讨论

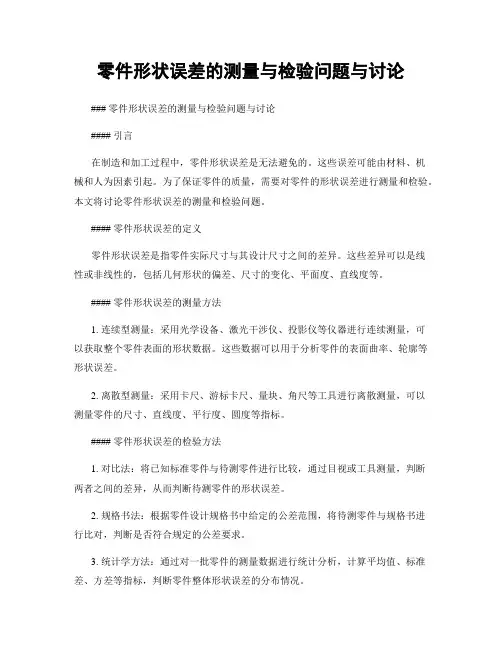

零件形状误差的测量与检验问题与讨论### 零件形状误差的测量与检验问题与讨论#### 引言在制造和加工过程中，零件形状误差是无法避免的。
这些误差可能由材料、机械和人为因素引起。
为了保证零件的质量，需要对零件的形状误差进行测量和检验。
本文将讨论零件形状误差的测量和检验问题。
#### 零件形状误差的定义零件形状误差是指零件实际尺寸与其设计尺寸之间的差异。
这些差异可以是线性或非线性的，包括几何形状的偏差、尺寸的变化、平面度、直线度等。
#### 零件形状误差的测量方法1. 连续型测量：采用光学设备、激光干涉仪、投影仪等仪器进行连续测量，可以获取整个零件表面的形状数据。
这些数据可以用于分析零件的表面曲率、轮廓等形状误差。
2. 离散型测量：采用卡尺、游标卡尺、量块、角尺等工具进行离散测量，可以测量零件的尺寸、直线度、平行度、圆度等指标。
#### 零件形状误差的检验方法1. 对比法：将已知标准零件与待测零件进行比较，通过目视或工具测量，判断两者之间的差异，从而判断待测零件的形状误差。
2. 规格书法：根据零件设计规格书中给定的公差范围，将待测零件与规格书进行比对，判断是否符合规定的公差要求。
3. 统计学方法：通过对一批零件的测量数据进行统计分析，计算平均值、标准差、方差等指标，判断零件整体形状误差的分布情况。
#### 零件形状误差的影响因素1. 材料特性：材料的热胀冷缩、变形强度等特性会对零件的形状误差产生影响。
2. 加工工艺：加工中的工艺参数、夹具刚度、刀具磨损等因素都会对零件形状误差产生影响。
3. 环境因素：温度、湿度等环境因素会引起材料和机械的膨胀和收缩，从而产生形状误差。
#### 零件形状误差的控制和改善方法1. 加强工艺管理：优化加工工艺参数，控制加工过程中的因素，减少形状误差的产生。
2. 使用高精度设备：采用高精度的加工设备和测量仪器，可以提高零件的形状精度。
3. 优化材料选择：选择具有较小热胀冷缩系数和较高变形强度的材料，减少形状误差的产生。
第3章4节形状和位置公差及检测选择标注、检测)-2
方便，可规定径向圆跳动（或全跳动）公差代替同轴度公差。
2、基准要素的选择
（1）基准部位的选择 选择基准部位时，主要应根据设计和使用要求，零件的 结构特征，并兼顾基准统一等原则进行。 1）选用零件在机器中定位的结合面作为基准部位。例如箱 体的底平面和侧面、盘类零件的轴线、回转零件的支承轴颈 或支承孔等。 2）基准要素应具有足够的大小和刚度，以保证定位稳定可 靠。例如，用两条或两条以上相距较远的轴线组合成公共基 准轴线比一条基准轴线要稳定。 3）选用加工比较精确的表面作为基准部位。 4）尽量使装配、加工和检测基准统一。这样，既可以消除 因基准不统一而产生的误差；也可以简化夹具、量具的设计 与制造，测量方便。
f
(2) 中心要素 最小条件就是理想要素应穿过实际中心要素，并使实 际中心要素对理想要素的最大变动量为最小。
如图 所示， 符 合最小条件的理想 轴线为L1 ，最小直 径为φf=φd1。
被测实际要素 L2
d1
L1
最小条件是评定形状误差的基本原则，在满足零件功能 要求的前提下，允许采用近似方法评定形状误差。当采 用不同评定方法所获得的测量结果有争议时，应以最小 区域法作为评定结果的仲裁依据。
(4) 考虑零件的结构特点
(5) 凡有关标准已对形位公差作出规定的，都应按相应的标准确 定。如与滚动轴承相配的轴和壳体孔的圆柱度公差、机床导轨 的直线度公差、齿轮箱体孔的轴线的平行度公差等。
表3-4 直线度、平面度公差等级的应用
表3-5 圆度、圆柱度公差等级的应用
表3-6 平行度、垂直度、倾斜度、端面跳动公差等级的应用
(2) 基准数量的确定 一般来说，应根据公差项目的定向、定位几何功能要求 来确定基准的数量。 定向公差大多只要一个基准，而定位公差则需要一个或 多个基准。例如，对于平行度、垂直度、同轴度公差项目， 一般只用一个平面或一条轴线做基准要素；对于位置度公差 项目，需要确定孔系的位置精度，就可能要用到两个或三个 基准要素。
形状与位置公差及检测
形状公差
▪ 单一要素对其理想要素允许的变动量。其 公差带只有大小和形状，无方向和位置的 限制。
▪ 直线度 ▪ 平面度 ▪ 圆度 ▪ 圆柱度
4/29/2010
直线度公差
▪ 直线度公差用于控制直线和轴 线的形状误差，根据零件的功 能要求，直线度可以分为在给 定平面内，在给定方向上和在 任意方向上三种情况。
至于定位误差，则理想要素置于相对于基准某一确定有位置上，其定 位条件可称为定位最小条件。
4/29/2010
跳动：
跳动的分类： 它可分为圆跳动和全跳动。
圆跳动：是指被测实际表面绕基准轴线作无轴向移动 的回转时，在指定方向上指示器测得的最大读数差。
全跳动：是指被测实际表面绕基准轴线无轴向移动的 回转，同时指示器作平行或垂直于基准轴线的移动，在 整个过程中指示器测得的最大读数差。
▪ 在给定平面内的直线度 ▪ 在给定方向内的直线度 ▪ 任意方向上的直线度
4/29/2010
在给定平面内的直线度
▪ 其公差带是距离为公差值t的 两平行直线之间的区域。如图 所示，圆柱表面上任一素线必 须位于轴向平面内，且距离为 公差值0.02mm的两平行直线之 间。
4/29/2010
在给定方向内的直线度
4/29/2010
垂直度（一）
▪ 当两要素互相垂直时，用垂直 度公差来控制被测要素对基准 的方向误差。当给定一个方向 上的垂直度要求时，垂直度公 差带是距离为公差值t，且垂直 于基准平面（或直径、轴线） 的两平行平面（或直线）之间 的区域。
4/29/2010
垂直度（二）
▪ 当给定任意方向时，平行度 公差带是直径为公差值t， 且垂直于基准平面的圆柱面 内的区域。如图所示, ød孔 轴线必须位于直径公差值ø 0.05mm，且平行于基准平面 的圆柱面内。
零件形状误差的测量与检验问题与讨论
零件形状误差的测量与检验问题与讨论零件形状误差的测量与检验是制造业中非常重要的一个环节。
形状误差是指零件在加工或组装过程中与理想形状之间的差异。
这种差异可能会导致零件的功能受限，甚至无法正常使用，因此测量与检验形状误差对于提高产品质量和性能至关重要。
测量与检验形状误差的目的在于确定零件的实际形状与设计要求之间的差异。
通过测量与检验，可以对零件形状误差进行量化，评估其对产品性能的影响，并作出相应的调整和改进。
下面将详细讨论测量与检验形状误差的问题。
测量与检验形状误差的方法多种多样，常用的方法包括三坐标测量、曲率测量、光学测量和扫描测量等。
这些方法可以通过测量比较实际零件与理想形状之间的差异，从而确定形状误差的大小和分布情况。
测量与检验形状误差的准确性对于零件质量的控制非常重要。
在进行测量与检验之前，需要确保测量设备的准确性和稳定性。
同时，操作人员的技术水平和经验也会对测量结果产生影响。
因此，有必要进行定期的设备校准和人员培训，以保证测量结果的准确性和可靠性。
测量与检验形状误差还需要考虑测量误差的来源和传播。
测量误差可能来自于测量设备的误差、零件表面特征的误差以及操作人员的误差等多个方面。
这些误差可能会相互叠加，从而对测量结果产生较大的影响。
因此，在进行测量与检验时，需要充分考虑和控制各种误差因素，以提高测量结果的可靠性和准确性。
还需要选择合适的测量参数和评估方法来描述和评估形状误差。
常用的测量参数包括平面度、圆度、直线度、平行度、垂直度等。
这些参数可以用来描述零件表面的平整度、圆形度、直线性、平行性和垂直性等特征。
评估方法包括测量值与设计要求之间的差异、统计分析法以及多元分析法等。
测量与检验形状误差还需要与产品设计和制造过程相结合。
形状误差的来源可能与产品设计、加工工艺以及设备精度等有关。
因此，还需要在产品设计和制造过程中考虑形状误差的影响，通过优化设计和改进工艺，尽量减小形状误差的大小和分布范围。
形状和位置误差测量
圆度误差的评定方法有多种，GB7235-1987《评定圆度误差的方法-半径变化 量测量》标准中规定了四种圆心所作的圆为理想基准圆，来评定被测零件圆轮廓 的圆度误差。 这四种圆的同心是： ① 最小区域圆圆心
② 最小二乘方圆圆心
③ ④ 最小外接圆圆心 最大内切圆圆心
最小区域圆法评定圆度误差 最小二乘圆法评定圆度误差
Mahr Suzhou 2009-5
三、位置误差测量----跳动误差的测量
跳动与其他一些形位误差项目的关系：
----径向圆跳动与圆度。 -----相同各自半径差为各自公差值上的两同心圆的区域。 -----不同跳动是基准轴线上的同心圆。 -----圆度是振动实测表面的实际浮动。 ----径向圆跳动包含圆度误差，如被测工件有圆度误差，则肯定有径向圆跳动。但有 径向圆跳动不一定有圆度误差，因为还有不同轴的偏心影响。
Mahr Suzhou 2009-5
高低极点图
二、形状误差测量----形状公差种类与形状误差评定
② 平面度误差的评定
三角形准则：三个高极点与一个低极点（或相反），其中一个低极点（或高极点） 位于三个高极点（或低极点）构成的三角形之内或位于三角形的一条边线上。 交叉原则：成相互交叉形式的两个高极点与两个低极点。
2.V型架法
Mahr Suzhou 2009-5
三、位置误差测量----跳动误差的测量
测量跳动时应该注意以下几个问题： （1）顶尖的定位精度明显优于V形块和套筒的定位精度，而且对质量不大的被测件， 只要顶尖和顶尖孔二者之一的圆度误差较小，就可保证较高的回转精度，因此，在 测量跳动时，应尽可能用顶尖定位。 （2）使用套筒和V型块定位时，要注意确保轴向定位的可靠性，特别是测量端面圆 跳动和全跳动，轴向的变动将全部反映到测量结果中去。 （3）很多跳动测量是在车间生产条件下进行的，要避免振动和尘土赃物的影响。 测量前，应对顶尖和顶尖孔、V型块或套筒的工作面、被测工件的支持轴颈等部位 清洗干净。 （4）测量全跳动，保证指示表架沿与被测件回转轴线平行（测径向全跳动）或垂 直（测端面全跳动）方向移动的导轨，除应具备应有的精度外，还要运动灵活，指 示表架移动时，不得有滞阻或摇摆现象。决不能用导轨精度不够或不知精度情况的 测量装置来测全跳动。
形状和位置公差及检测
t
基准平面 a)标注
b)公差带
17
2）“面对线”的平行度 被测要素：上平面； 基准要素：孔的基准轴线。
公差带定义：为距离等于公差值t平行于基准轴线 的两平行平面所限定的区域，如下图所示。
t 基准轴线 a)标注 b)公差带
18
3） 线对面的平行度 被测要素：孔的中心轴线，基准要素：底平面。
公差带定义：为平行于基准面、距离等于公差值t 的两平行平面所限定的区域，如下图所示。
Hale Waihona Puke 标注1公差带标注2
7
4．圆柱度 公差带定义： 被测圆柱面必须位于半径差为公 差值t的两同轴圆柱面之间。
t
标注
公差带
8
二、轮廓度公差与公差带※
被测要素：为特殊的曲线和曲面。
轮廓度公差带的特点：公差带的形状由理论正确 尺寸确定；考虑公差带的位置时，则由理论正确 尺寸相对于基准来确定。 理论正确尺寸——是用以确定被测要素的理想形 状、方向、位置的尺寸。它仅表达设计时对被测 要素的理想要求，故该尺寸不附带公差，标注时 应围以框格，而该要素的形状、方向和位置误差 则由给定的形位公差来控制。
形状和位置公差 及检测
一、形状公差与公差带
被测要素：为直线、平面、圆和圆柱面。
形状公差带的特点：不涉及基准，它的方向和位 置均是浮动的，只能控制被测要素形状误差的大 小。但圆柱度公差可以控制同时控制圆度、素线 和轴线的直线度，以及两条素线的平行度。
2
1．直线度
其被测要素是直线要素。
1）在给定平面内
a)标注
b)公差带
19
4）“线对线”的平行度 （1）一个方向 被测要素：D孔轴心；基准要素：另一个孔轴心线。 公差带定义：为平行于基准线、距离等于公差值t的 两平行平面所限定的区域，如下图所示。
公差与测量技术_第3章_形位公差及检测
汽车制造：在汽车制造过程中形位公差与测量技术被广泛应用于车身、发动机、底盘等零部件的制造和装配。
航空航天：在航空航天领域形位公差与测量技术被用于飞机、火箭、卫星等设备的制造和装配以确保其性能和安 全性。
机械设备制造：在机械设备制造领域形位公差与测量技术被用于各种机械设备的制造和装配如机床、机器人、医 疗器械等。
直接测量法：通过测量工具直接测量工件的尺寸和形状
间接测量法：通过测量工件的位移、角度等参数来间接测量形位误差
光学测量法：利用光学仪器进行非接触测量如投影仪、光学测量仪等
激光测量法：利用激光干涉仪进行高精度测量适用于精密加工和检测
计算机辅助测量法：利用计算机软件进行数据处理和分析提高测量精度 和效率
汽车零件的尺寸和形状公差检测 汽车车身的形位公差检测 汽车轮胎的形位公差检测 汽车发动机和变速箱的形位公差检测 汽车底盘和悬挂系统的形位公差检测 汽车电子系统的形位公差检测
航空航天领域：用于飞机、卫星等设备的制造和检测 汽车制造领域：用于汽车零部件的制造和检测 机械制造领域：用于机械设备的制造和检测 电子制造领域：用于电子设备的制造和检测 建筑工程领域：用于建筑结构的制造和检测 医疗设备领域：用于医疗设备的制造和检测
满足客户需求：形位公 差与测量技术的提高有 助于满足客户的需求提 高客户满意度。
提高测量仪器的精度和稳 定性
加强测量人员的培训和技 能提升
采用先进的测量方法和技 术如激光测量、三维扫描 等
建立完善的测量管理体系 确保测量数据的准确性和 可靠性
加强与生产部门的沟通和 协作确保测量结果的及时 性和有效性
行数据处理和分析
确定测量报告：根据测量结果 编写测量报告包括测量数据、
分析结果、结论等
形位公差定义及检测方法
形位公差定义及检测方法一、直线度的定义及检测方法定义：直线度是指零件被测的线要素直不直的程度。
检测方法概述：㈠.将平尺（小零件可用刀口尺）与被测面直接接触并靠紧。
此时平尺与被测面之间的最大间隙即为该检测面的直线度误差。
一般公用检测器具-塞尺。
（图片）按此方法检测若干条素线，取其中最大误差值作为该件的直线度误差。
㈡.将被测件放在平台上，并靠紧方箱或直角尺（或者将被测件放置在等高V型铁上）。
用杠杆表在被测素线的全长范围内测量，同时记录检测数值，最大数值与最小数值之差即为该条素线直线度误差。
（简图）：按上述方法测量若干条素线，并计算，取其中最大的误差值，作为被测零部件的直线度误差。
㈢将被测零部件用千斤顶支起，利用杠杆表将被测素线的两端点调整到与平台平行，在被测素线的全长范围内测量，同时记录，读数，最大值与最小值之差即为该素线的直线度误差，按同样方法测量若干条素线，取其中最大的误差值作为该被测件的直线度误差。
㈣综合量规：综合量规的直径等于被测零件的实效尺寸，综合量规必须通过被测零件。
二、平面度定义及检验方法平面度是指零件被测表面的要素平不平得程度。
㈠将被测件用千斤顶支撑在平台上，调整被测表面最远的三点A,B,C，（利用杠杆表或高度尺）使其与平台平行，然后用测头在整个实际表面上进行测量，同时记录读数，其最大与最小读数之差，即为被测件平面度误差。
㈡用刀口尺（小型件）或平尺（较大型件）在整个被测平面上采用“米”字型或栅格型方法进行检测，用塞尺进行检验，取其塞尺最大值为该被测零件得平面度误差。
㈢环类垫圈类零件将被测件的被测面放在平台上，压紧，然后用塞尺检测多处，其塞入的最大值即为该件的平面度误差。
（或者将被测件的被测面用三块等高垫铁在平台上均分支撑，然后用杠杆表在被测面的多处进行检测，取其最大与最小读数的差作为该件的平面度误差。
三、圆度定义及测量方法定义：圆度是指具有圆柱面（包括圆锥面）的零件在同一横剖面内的实际轮廓不圆的程度。
形状和位置公差及其误差的测量(精)
第8章形状和位置公差及其误差的测量第一节概述一、形位误差与形位公差1、误差—实际几何要素相对于理论几何要素的偏差即几何要素的误差。
它包括尺寸误差、形状误差、位置误差、波度和粗糙度等。
如图24-1所示，外圆中心O相对内孔中心O的偏离e为位置误差；1外圆柱母线的变动量Δ为该直线的形状误差。
形状误差和位置误差简称为形位误差。
2、形位公差—为了限制形位误差而设置的。
形位公差研究对象为零件上的几何要素（点、线、面），研究问题即为零件几何要素本身的形状精度和有关要素之间的位置精度问题。
二、形位公差标准《形状和位置公差》国家标准共四个文件，规定了14个形状和位置的公差项目，如表24—1所示项目名称、符号。
还规定了标注方法、形状和位置误差的评定方法、检测方法、各项公差值的表格等。
三、形位公差的标注：采用框格代号标注:包括项目符号、框格和指引线、数值和其它有关符号、基准符号。
1.被测要素的标注方法采用框格标注，用带箭头的指引线指向被测要素，指引线引出端必须与框格垂直，箭头指向公差带的直径或宽度方向。
公差框格分成两格或多格，左起第一格填写公差符号，第二格填写公差值及有关符号，从第三格起按基准顺序填写基准字母。
如图24—2所示。
A：区分被测要素是轮廓要素还是中心要素。
当被测要素是轮廓要素是，箭头指在可见轮廓线上或其引出线上，如图24-3a；当被测要素为中心要素时，指引线的箭头应与该要素的尺寸线对齐，如图24-3b；当被测要素为单一的中心要素或多要素的组合，如公共轴线、公共平面，则箭头可直接指在中心要素上，如图24-3c。
B：区分公差带的箭头指向是公差带宽度方向还是直径方向。
图24-3a、c指引线的箭头指向公差带的宽度方向，形位公差值框格中只标注出数值；而图24-3b指引线的箭头指向公差带的直径方向，形位公差框格中，在数值前加注“ ”。
2.基准要素的标注方法：对于有方向或位置要求的要素，在图样上必须用基准符号或基准代号表示被测要素与基准要素之间的关系。
形位公差及其检测方法
形位公差及其检测方法一、概念：1.1定义：形状公差：单一实际要素形状所允许的变动全量。
位置公差：关联实际要素的位置对基准所允许的变动全量。
形位公差：形状公差与位置公差的总称。
它控制着零件的实际要素在形状、位置及方向上的变化。
形位公差带：用以限制实际要素形状或位置变动的区域。
由形状、大小、方向和位置四个要素所确定。
公差原则：形位公差与尺寸公差之间的相互关系。
包括独立原则与相关要求。
独立原则：图样上给出的尺寸公差与形位公差各自独立，彼此无关，分别满足要求的公差原则。
相关要求：图样上给定的尺寸公差和形位公差相互有关的公差要求。
具体可分为包容要求（E ）、最大实体要求（M ）、最小实体要求（L ）和可逆要求（R ）。
1.2形位公差的项目及符号：1.3形位公差带的形式：分 类直线度平面度圆 度圆柱度线轮廓度面轮廓度垂直度平行度倾斜度同轴度对称度位置度圆跳动全跳动分 类项 目符 号项 目符 号名 称符 号形状 公 差位置 公 差定向定位跳动其 它 符 号基准符号及代号基准目标最大实体状态包容原则延伸公差带理论正确尺寸不准凹下不准凸起只许按小端方向减小E P 形位公差符号及其它相关符号ttt球两平行直线两等距曲线两同心圆一个圆一个球一个圆柱一个四棱柱两同轴圆柱两平行平面两等距曲面tt1t2ttt形位公差带的形式二、形状误差与形状公差：项目公差带定义示 例说 明公差带是距离为公差值ｔ的两平行直线之间的区域在给定平面内圆柱表面上的任一素线必须位于轴向平面内，距离为0.02的两平行线之间0.02在给定方向上、当给定一个方向公差带是距离为公差值t 的两平行平面之间的区域棱线必须位于箭头所示方向距离为公差值0.02的两平行平面内0.02、当给定两 个互相垂直的两个方向公差带为截面边长t1*t2的四棱柱内的区域棱线必须位于水平方向距离为公差值0.02，垂直方向距离为0.01的四棱柱内0.010.023、在任意方向 公差带是直径为公差值t 的圆柱面的区域d圆柱体的轴线必须位于直径为公差值0.02的圆柱面内直 线 度平面度公差带是距离为公差值t 的两平行平面之间的区域上表面必须位于距离为公差值0.1的两平行平面内.1圆度公差带是在同一正截面上半径差为公差值t 的两同心圆之间的区域在垂直于轴线的任一正截面上,该圆必须位于半径差为公差值0.02的两同心圆之间项目示 例公差带定义说 明圆柱度公差带是半径差为公差值t 的两同轴圆柱面之间的区域圆柱面必须位于半径差为公差值0.02的两同轴圆柱面之间线轮廓度公差带是包络一系列直径为公差值t 的圆的两包络线之间的区域,该圆圆心应位于理想轮廓上77R2R 10 在平行于正投影面的任一截面上，实际轮廓必须位于包络一系列直径为公差值0.02，且圆心在理想轮廓线上的圆的两包络线之间面轮廓度公差带是包络一系列直径为公差值t 的球的两个包络面之间的区域，诸球球心应位于理想轮廓之上实际轮廓面必须位于包络一系列球的两包络面之间，诸球的直径为公差值0.02，且球心在理想轮廓面上。
形状和位置公差与检测
基本几何量精度——公差原则
• 基本内容：公差原则的定义，有关作用尺寸、 边界和实效状态的基本概念，独立原则、包容 要求、最大实体要求、最小实体要求的涵义及 应用。 • 重点内容：包容要求、最大实体要求的涵义及 应用。 • 难点内容：包容要求、最大实体要求、包容要 求、最大实体要求、最小实体要求的涵义及应 用。
φ30h7 E
φ30
包容要求应用举例
• 如图所示，圆柱表面遵守包容要求。 • 圆柱表面必须在最大实体边界内。该边界的尺 寸为最大实体尺寸ø 20mm， • 其局部实际尺寸在ø19.97mm～ø 20mm内。
直线度/mm 0.03 0.02 -0.03 Ø19.97 -0.02 ø20（dM） 0 Da/mm E
包容要求
• 定义：实际要素应遵守最大实体边界，其 局部实际尺寸不得超过最小实体尺寸。 • 标注：在单一要素尺寸极限偏差或公差带 代号之后加注符号“○ ”， • 应用：适用于单一要素。主要用于需要严 格保证配合性质的场合。 • 边界：最大实体边界。 • 测量：可采用光滑极限量规（专用量具）。
包容要求标注
零件几何要素及其分类（序）
• 2、按结构特征分 • 轮廓要素：构成零件外廓、直接为人们所感觉到的点、线、面各 要素。如图3-1中1、2、3、4、5、6都是轮廓要素。 • 中心要素：具有对称关系的轮廓要素的对称中心点、线、面。如 图3-1中7、8均为中心要素。 • 3、按检测时的地位分 • 被测要素：图样上给出了形位公差要求的要素。是被检测的对象。 • 右图中，φd2的圆柱面和φd2的台肩面都给出了形位公差，因此都 属于被测要素。 • 基准要素：零件上用来确定被测要素的方向或 位置的要素，基 准要素在图样上都标有基准符号或基准代号，如右图中φd2的中心 线即为基准要素A。
形状和位置公差与检测_新国标
4、公共被测要素的标注方法
公共被测要素的标注方法
对于由几个同类要素组成的公共被测要素，应采用一个 公差框格标注。这时应在公差框格中公差值的后面加注符号 “CZ”（图4-9、图4-10）。
图4-9
图4-10
三、基准要素的标注方法 1、基准组成要素的标注方法
基准符号的基准三角形底边应放置在基准组成要素（表 面或表面上的线）的轮廓线上或它的延长线上
2、被测中心要素的标注方法
当被测要素为中心要素(轴线、中心直线、中心平面、 球心等)时，带箭头的指引线应与该要素所对应轮廓要素 的尺寸线的延长线重合。
3、指引线箭头的指向
指引线的弯折点最多两个，靠近框格的那一段指引线一定 要垂直于框格的一条边。指引线箭头的方向应是公差带的宽 度方向或直径方向 ，如果公差带为圆形或圆柱形，形位公 差值前加注Ø ，如果是球形，加注ＳØ
§1 零件几何要素和几何公差的特征项目
2、按存在状态分：
（1）理想要素：设计时给定的图纸上的要素。 （2）实际要素：加工后实际零件上的几何要素。 测得要素——提取要素
3、按检测关系分： （1）被测要素：给出形位公差要求的要素。 （2）基准要素：用来确定被测要素方向、位置的 要素。即作为参照物的要素。 4、按功能关系分：
图4-16
3. 几个同型被测要素有同一几何公差带要求
结构和尺寸分别相同的几个被测要素有同一几何公差 带要求时，可以只对其中一个要素绘制公差框格，在该框
的上方写明被测要素的尺寸和数量（图4-17） 。
图4-17
第三节 形位公差带 一、形位公差带的含义及性质
形位公差带：用于限制实际要素形状和位置变动的
2、基准导出要素的标注方法
基准符号的基准三角形底边应放置在基准导出要素 （轴线、中心平面等）所对应尺寸要素的尺寸线的一个 箭头上，并且基准符号的细实线应与该尺寸线对齐。
形状与位置公差及其检测
形位公差及其检测加工后的零件会有尺寸公差，因而构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置就存在差异，这种形状上的差异就是形状公差，而相互位置的差异就是位置公差，这些差异统称为形位公差。
一、形位公差形位公差包括形状公差与位置公差，而位置公差又包括定向公差和定位公差。
形状公差是单一实际要素形状所允许的变动全量。
位置公差是关联实际要素的位置对基准所允许的变动全量。
具体包括的内容及公差如下所示:1.形状公差（1）直线度是限制实际直线对理想直线变动量的一项指标。
它是针对直线发生不直而提出的要求。
（2）平面度是限制实际平面对理想平面变动量的一项指标。
它是针对平面发生不平而提出的要求。
（3）圆度是限制实际圆对理想圆变动量的一项指标。
它是对具有圆柱面(包括圆锥面、球面)的零件，在一正截面(与轴线垂直的面)内的圆形轮廓要求。
（4）圆柱度是限制实际圆柱面对理想圆柱面变动量的一项指标。
它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。
圆柱度是圆柱体各项形状误差的综合指标。
（5）线轮廓度是限制实际曲线对理想曲线变动量的一项指标。
它是对非圆曲线的形状精度要求。
（6）面轮廓度符号为上面为一半圆下面加一横，是限制实际曲面对理想曲面变动量的一项指标，它是对曲面的形状精度要求。
2.位置公差（1）定向公差1、平行度(∥) 用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离0°的要求，即要求被测要素对基准等距。
2、垂直度(⊥) 用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离90°的要求，即要求被测要素对基准成90°。
3、倾斜度(∠) 用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离某一给定角度(0°~90°)的程度，即要求被测要素对基准成一定角度(除90°外)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《机械零件测量与检验》
零件形状与位置误差的测量与检验——电子教案
数控技术专业
名师课堂资源开发小组
2016年2月
子任务2:零件形状与位置误差的测量与检验
请对芯轴的形状公差进行检测。
如图11-1
图11-1 凸模
一、 零件形位公差的分析
图10-1为芯轴,从零件图样上来瞧,只有一个形状与位置公差即0
0.025-35 圆柱体的轴线必须
位于直径为公差值0、01的圆柱面内。
几何公差的相关专业术语及知识点
1、几何公差国家标准
几何公差以往称为形位公差,属于产品几何技术规范(GPS)。
几何公差国家标准包括:
GB/T 1182-2008 产品几何技术规范(GPS)几何公差 形状与位置、方向、位置与跳动公差标注。
其规定了对工件形状与位置、方向、位置与跳动公差的基本要求与标注的方法。
该标准代替原国标GB/T 1182-1996,同时对有关术语作了修改,如以“导出要素”取代“中心要素”,以“组成要素”取代“轮廓要素”,以“提取要素”取代“测得要素”等。
GB/T 1928-2004 产品几何量技术规范(GPS) 形状与位置与位置公差 检测规定。
本标准规定了形状与位置误差与位置误差的检测原则、检测条件、评定方法及检测方案。
本标准适用于14项形位误差的检测。
该标准代替原国标GB/T 1928-1980,同时对有关概念作了相应的修改,如以“被测提取要素”取代“被测实际要素”、以“拟合要素”取代“理想要素”、以“提取中心线”取代“实际轴线”、以“提取中心面”取代“实际中心面”。
在计量方面,将“读数”改为“示值”、“极限测量总误差”与“测量精度”改为“测量不确定度”。
2、GB/T 4249-2009公差原则
GB/T 4249-2009产品几何技术规范(GPS)公差原则。
本标准规定了确定尺寸(线性尺寸与角度尺寸)公差与几何公差之间相互关系的原则。
本标准适用于技术制图与有关文件中所标注的尺寸、尺寸公差与几何公差,以确定零件要素的大小、形状与位置、方向与位置特征。
GB/T 1184-1996 形状与位置与位置公差 未注公差值。
本标准主要适用于用去除材料方法形成的要素,也可用于其她方法形成的要素,但使用时应确定本部门的制造精度就是否就是在本标准规定的未注公差值之内。
GB/T 16671-2009 产品几何技术规范(GPS) 几何公差 最大实体要求、最小实体要求与可逆要求。
本标准规定了最大实体要求、最小实体要求与可逆要求的术语与定义、基本规定、图样表示方法及应用示例。
本标准适用于工件尺寸与几何公差需彼此相关以满足其特殊功能要求的情况,例如满足零件可装配性(最大实体要求)、保证最小壁厚(最小实体要求),但最大实体要求与最小实体要求也适用于其她功能要求。
3、几何公差的标注
1)几何公差的几何特征、符号与附加符号
几何公差包括形状与位置公差、方向公差、位置公差与跳动公差。
2)公差框格的标注
3)线轮廓公差带的定义、标注与解释(见GB/T 1182-2008 表3 P17)
二、 选用计量器具
根据零件几何公差要求,可选择以下量具进行测量:
相关技术测量知识
1、计量器具选用
1)线线轮廓度检测(见GB/T 1958-2004 表A6、5 P33-34)
测量方法一如图11-2:轮廓样板模拟对理想轮廓曲线,与实际轮廓进行比较的测量; 如图11-2a 所示,将轮廓样板按规定的方向放置在被测零件上,根据光隙法估读
间隙的大小,取最大间隙作为零件的线轮廓度误差。
图11-2a 轮廓样板 零件名称 序号 检测项目 量具类别 量具名称 数量 备注
凸模 1
量仪+量表(样板) 平板+固定与可调支架,杠杆百分表,投影仪 1套
方法二:仿形法
调整被测零件相对于仿形系统与轮廓样板的位置再将指示计调零;仿形测头在轮廓样板上移动,由指示计上读取示值;取其数值的两倍作为该零件的线轮廓度误差;必要时将测得值换成垂直于理想轮廓方向(法向)上的数值后评定误差;如图11-2b
图11-2b 仿形法
方法三:投影法
将被测轮廓,投影在投影屏上与极限轮廓相比较,实际轮廓的投影应在极限轮廓线之间;如图11-2c
图11-2c 投影法
三、零件形位误差的测量与检验
1、凸模形状与位置误差检测表: 注:1、评定结果:合格为OK,不合格为NG,重修为CG,特采为TG 零件
名称 检测项目 实测值 评定结果 检测者
备注
凸模
0、04 OK 张明。
