10KV开关柜二次微机 接线图解
10KV开关柜二次接线图解时间:2011-03-301、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
2.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。
二次控制原理图如何识图与绘制？图文并茂让你瞬间理解!
（2）二次原理接线图的画法1. 整体式画法整体式画法将二次设备以较为形象的整体形式表示（线圈与触点画在一起），主要体现构成整套装置所需的二次设备及相互接线关系。
优点：能表明各二次设备的构成、数量及电气连接情况，图形直观形象，便于设计构思和记忆。
缺点：不便于阅读和理解其工作原理。
2. 展开式画法展开式画法是以电气回路为基础，将继电器整个元件的线圈、触点按保护动作的顺序，自左而右，自上而下绘制的接线展开图。
其特点是分别绘制电源回路、主电路、控制电路、信号电路等回路。
电气设计在线教学狄老师；各继电器的线圈和触点也分开，分别画在它们各自所属的回路中，并且属于同一个继电器或元件的所有部件都应注明同样的符号。
优点：接线清晰、易于阅读，便于了解整套装置的动作程序和工作原理，特别是在表现一些复杂装置时，其优点更为突出。
1）电源回路每台电动机应有各自的控制电源。
并宜接自本台电动机主回路隔离保护电器之后、控制电器之前。
这是因为如果多台电动机共用同一路控制电源。
则各台电动机的控制回路就不能分割，既不能独立安全检修，而且一旦故障还将同时停机，造成更大损失。
控制电源应装设隔离电器和短路保护电器。
隔离和短路保护电器可选用螺旋式熔断器或带隔离功能的微型断路器。
应装设控制电源指示灯。
2）控制回路控制回路一般是由开关、按钮、信号指示，以及接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制回路，一般均是由各种典型控制电路（如延时电路、联锁电路、顺控电路等）组成。
电动机的启动控制电路是其控制电路的主要组成部分。
电动机常用的启动方式有全压启动、降压启动和软启变频启动。
常用的降压启动方式有星―三角降压启动和自耦变压器降压启动。
3）信号回路信号回路设计是各种电气设备能否实现自动控制的关键。
信号回路可分为控制信号和反馈信号两类：控制信号回路就是接受各种外部控制指令，对电动机实现控制：反馈信号回路则是通过接通各种声光信号。
反映电动机的各种状态。
电气二次接线图和原理图详解
电气二次接线图和原理图详解二次接线图的内容二次接线图是由二次设备所组成的低压回路。
它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。
二次接线图是由二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图。
在实际工作中，二次接线图不但常常遇到，而且数量较多，对它必须充分了解。
二次接线图的分类二次接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。
（1）原理图凡表示动作原理的二次接线图统称为原理图。
由于元件的表示方法不同，原理图包括：a.归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。
b.展开式原理图，就是将各元件分解为若干部分，例如：上述电流继电器便分成线圈和触点两部分。
它们在图中并不位于一起，而是分散在有关回路中。
（2）安装图根据安装施工的要求，将二次设备的具体位置和布线方式表示出来的图形称为安装图。
安装图包括屏面布置图和屏后接线图。
屏面布置图中，各元件的尺寸和相互距离，均要详细注明，便于在屏上进行安装。
而屏后接线图系将各元件及回路加上编号，施工时，即按编号进行接线，使用起来非常方便。
二次接线图中常用的图形符号二次接线图中，为了说明各元件的连接状况，每个元件须用具有一定特征的图形和笔墨标记表示出来，以免发生混淆。
如电流继电器笔墨标记为LJ;时间继电器笔墨标记为SJ;实验按钮笔墨标记为YA;起动按钮笔墨标记为QA;截止按钮笔墨标记为TA等。
归总式道理图惯上常把归总式道理图简称为道理图。
归总式道理图，由于元件为总体方式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙说动作道理是有利的。
它的缺点是，假如元件甚多时，接线互相交织显得缭乱，元件端子及连线均无标号，使用常感不便。

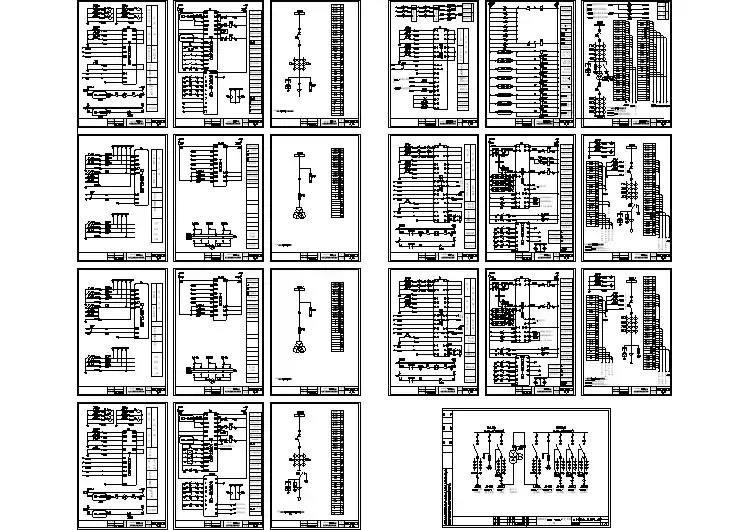

高压主变保护一次二次全套电气图纸
