室内设计制图基础

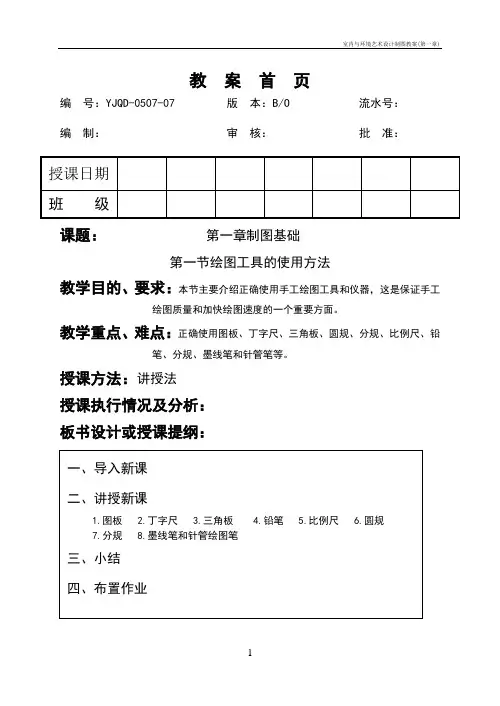

室内与环境艺术设计制图教案(第一章)
教案首页编号：YJQD-0507-07 版本：B/O 流水号：编制：审核：批准：课题：第一章制图基础第一节绘图工具的使用方法教学目的、要求：本节主要介绍正确使用手工绘图工具和仪器，这是保证手工绘图质量和加快绘图速度的一个重要方面。
教学重点、难点：正确使用图板、丁字尺、三角板、圆规、分规、比例尺、铅笔、分规、墨线笔和针管笔等。
授课方法：讲授法授课执行情况及分析：板书设计或授课提纲：一、导入新课室内设计与环境艺术设计与广大人民群众的生活密切相关，它直接影响人们的生活质量和生活环境。
工程图是设计师的语言，绘制与阅读设计图、施工图是设计师的重要基本技能。
二、讲授新课第一章制图基础第一节绘图工具的使用方法（一）、图板、丁字尺和三角板要提高绘图的准确度和绘图效率，必须掌握正确使用各种绘图工具和仪器的方法。
常用的手工绘图工具有图板、丁字尺、三角板、比例尺、圆规、分规、铅笔、直线笔、曲线板等。
图1-1 图板、丁字尺、三角板的用法图板是用来安放图纸进行画图的工具。
图板有几种规格，可根据需要选用。
一般有0号图板（900MM*1200MM）、1号图板（600MM*900MM）及2号图板（450MM*600MM）等。
图板均用木料制成，板面要求光滑平整，软硬适合。
图板的四个边（特别是左边及工作边）必须平直，这样才能确保丁字尺移动和所画线条平直。
丁字尺由尺头和尺身构成，尺头与尺身的工作边必须垂直。
尺头与尺身的连接必须固定，两者的相对活动将使画图不准确。
三角板是制图的主要工具之一，包括45º角和30º、60º角各一块。
三角板与丁字尺配合可以画出垂直以及与水平方向15º或15º倍角的斜线。
（二）圆规和分规圆规是画圆及圆弧的工具，也可以当作分规来量取长度和等分线段。
圆规种类有：大圆规、弹簧圆规、点圆规。
分规是用来正确量取线段和分割线的工具。
为了量取尺寸的准确，分规的两个针尖应调整得一样长，并使两针尖合龙时为一点。
室内设计制图规范标准
室内设计施工图
2. 立面图的画法
立面图的最外轮廓线用粗实线绘制，地坪线可用加粗线（粗于标注粗度的 1.4倍）绘制，装修构造的轮廓和陈设的外轮廓线用中实线绘制，对材料和质 地的表现宜用细实线绘制。
3. 立面图的标注
纵向尺寸、横向尺寸和标高；材料的名称；详图索引符号；图名和比例等 。
室内设计施工图
室内设计施工图
1. 地面平面图的主要内容
地面平面图主要表示建筑的墙、柱、门、窗洞口的位置；地面的形 式、图案、材料、颜色；固定在地面的假山、水池等景观；固定于地面 的设施设备等。
室内设计施工图
2.地面平面图的画法
凡是剖到的墙、柱的断面轮廓线用粗实线表示，固定设备的轮 廓线用中实线表示，地面分格线用细实线表示 。
室内设计施工图
2. 详图的画法
凡是剖到的建筑结构 和材料的断面轮廓线以粗 实线绘制，其余以细实线 绘制 。
3. 详图的标注
详细标注加工尺寸、 材料名称以及工程做法。
选择=结果
汇报结束 谢谢观看！ 欢迎提出您的宝贵意见！
室内设计施工图
室内设计施工图
室内设计立面图
立面图与剖立面图的比较
立面图和剖立面图主要区别是：剖立面图中需画出被剖的侧墙及顶 部楼板和顶棚等，而立面图是直接绘制垂直界面的正投影图，画出侧墙 内表面，不必画侧墙及楼板等。
室内设计施工图
1. 立面图的主要内容
墙面、柱面的装修做法，包括材料、造型、尺寸等；表示门、窗及 窗帘的形式和尺寸；表示隔断、屏风等的外观和尺寸；表现墙面、柱面 上的灯具、挂件、壁画等装饰；表示山石、水体、绿化的做法形式等。
地面的表示方法
室内设计施工图
室内设计施工图
3.平面图的标注
cad施工图(室内设计工程制图)专题培训课件
了合理使用并便于图纸管理装订室内设计制图的图纸幅面规格尺寸延
用建筑制图的国家标准。国标制定了5种图幅规格，分别是A0 A1
A2
A3
A4
LOGO
1.图纸要求
1.1 图幅 图纸幅面及图框尺寸（mm）表1-1
尺寸
代号
A0
幅面代号
A1
A2
A3
A4
b×L 841×1189 594×841 420×594 297×420 210×297
2．中实线：0.15-0.18mm （1）.平、剖面图中被剖切的次要建筑构造的轮廓线。 （2）.室内外平顶、立、剖面图中建筑构配件的轮廓线。 （3）.建筑装饰构造详图及构配件详图中一般轮廓线。
LOGO
四、线型、线宽及图线的画法
3．细实线：0.1mm 填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
中心线、对称线、定位轴线。 不需画全的断开界线
LOGO
四、线型、线宽及图线的画法
轴线：细点画线 墙体线：0.3mm 其他：默认
注意：绘制中心线时，应超出轮廓线2—5mm
LOGO
五、尺寸及标注样式
尺寸线、尺寸界线、尺寸起止符号、尺寸数字
LOGO
五、尺寸及标注样式
尺寸线——细实线 尺寸界线——细实线，一端离开轮廓线，>2mm,另一端超出尺寸线2-
c 10
5
a 25
LOGO
1.图纸要求
幅面尺寸
长边尺寸
图纸长边加长尺寸（mm）表1-2
长边加长后尺寸
A0
1189
A1
841
A2
594
A3
420
1486、1635、1783、1932、2080、2230、2378
《室内设计工程制图》第一章 课件
1.3 室内设计程序
室内设计根据设计的进程, 通常可以分为四个阶段, 即设计准备阶段、方案 设计阶段、施工图设计阶段和设计实施阶段。
们通过科学的手段, 运用现代的技术, 融合感性的人文理念对工作和生活环
境的创造过程。室内设计是一种整合艺术, 需要综合把握各种要素, 从整体
需要出发, 从分隔空间入手、再进行界面的处理和陈设装饰, 通过技术手段
和艺术手段为人们的生产、生活创造一个理想的内部环境。
Logo
1.1 室内设计的内容
1.1.1 合理空间分割, 建立完善的空间关系
Logo
1.2 室内设计的分类
1.2.2 按设计深度分类
按设计深度分为: 室内方案设计、室内初步设计、室内施工图设计。
Logo
1.2 室内设计的分类
1.2.3按使用性质分类
按使用性质分为: 公共空间设计、居住空间设计、工业空间设计、农业空 间设计等。 1.公共建筑
它是提供人们进行各种社会活动所需要的公共活动空间，在建造中要求保 证公众使用的安全性、合理性和社会管理的标准性。它除了要保证满足技术条 件外，还必须严格地尊循一些标准、规范与限制。其中它包括了: 办公空间 ； 文教空间； 托教空间； 科研空间； 医疗空间； 商业空间； 观览空间； 体育空间； 旅馆空间； 交通空间； 广播空间； 纪念性空间。
采光与照明: 自然采光受开窗形式和位置的制约，人工照明受电气系统及灯具 配光形式的制约。采光与照明对光线的强弱明暗，对光影的虚实形状和色彩，对室 内环境气氛的创造有着举足轻重的作用。
电气系统: 在现代建筑的人工环境系统中居于核心位置，各类系统的设备运行 ，供水、空调、通讯、广播、电视、保安监控、家用电器等等都要依赖于电能。在 电气系统中，强电系统的功率对室内设备与照明产生影响，弱电系统的设备位置造 型与空间形象发生关系。
室内设计制图要求及规范
在绘制图样时，往往需要将形体进行剖切，应用相应的剖面符号 表示其断面，如图所示。
2 1
1
2
一般剖视方向是向图面的上方或左方，剖切线尽量不穿越图面上 的线条。剖切线需要转折时，以一次为限。
1．汉字 采用长仿宋体。字高与字宽的比约为3：2。 字体要求：横平竖直，字体端正，疏密得当，间隔均匀。 长仿宋体的号数用字体高度（单位为mm）表示，分为20、14、10、 7、5、3.5和2.5七种。 2．数字 数字分直体和斜体两种。斜体字向右倾斜与垂直线夹角约15°左右。
平面图
名称
墙线 后隔墙
图名下划 线
门、窗、 家具
电器、卫 生洁具
线宽
0.3-0.4左右 0.2左右 上粗线为0.4-0.6 下细线为0.05-0.09 外轮廓线0.09-0.13 内线(填充线) 0.05 外轮廓线0.09左右 轨迹线(填充线) 0.05
名称
标高线 楼梯 标注线 引出线 植物 填充线 文本 剖切符号
6、立面图和剖面图 7、节点详图或大样图
（二）绘图步骤 1、打开CAD软件先设定单位----为毫米；
设定方法：菜单/工具---选项---用户系统配置
2、设图层：通常以图线的用途来命名如：墙线、家具线 、标注、填充线等；
➢ 设图层时先选颜色、后定线型、再设线宽 ➢ 常用线型宽值如下（见下表）
5
16 14
实线 细实线 详图的编号
图名标注在所标示图的下方正中，图名下画双划线。比例紧跟 其后，但不在双线之内。
首层平面图
图名、比例完整的标注方法如下：
长仿宋字 粗线 细实线
首层平面图 1:100
1、只标注一个立面时，表示为：
箭头指向的立面就是要画的立面。 2、同时标注四个立面时，表示为：
室内设计制图与识图第第二版教学课件第一章制图基本知识
制图基本知识
第一章 制图基本知识
1 绘图工具及其使用方法 2 建筑制图国家标准基本规定 3 平面图形的画法 4 手绘草图
第一节
绘图工具及其 使用方法
第一节 绘图工具及其使用方法
绘图板用来张贴图纸。要求板面光滑平整，工作边平直，可作为绘图时丁字尺上下 移动的导边。
丁字尺主要用来画水平线。使用时，左手握住尺头，使尺头内侧紧靠图板左侧导边， 上下移动至适合的位置。
第四节 手绘草图
❶ 图1-18 徒手画角度线
❷ 图1-19 徒手画等分线段 a）八等分 b）五等分
第四节 手绘草图
（二）圆 画圆时，先徒手作两条互相垂直的中心线，定出圆心，再根据直径大小，通过目测 估计半径大小，在中心线上截得四点，然后徒手将各点连接成圆。当所画的圆较大时， 可以通过圆心多作几条不同方向的直径线，在中心线和直径线上目测定若干点后，再连 成圆，如图1-20 所示。
比例是图形与实物相对应的线性尺寸之比。比例用阿拉伯数字表示，1 ∶ 1 表示图 形大小与实物大小相同，1 ∶ 100 表示100 mm 实物在图样中只画成1 mm，称为缩小 比例；而100 ∶ 1 表示1 mm 的实物在图样中画成100 mm，称为放大比例。
比例一般注写在图名的右侧，字的基准线应取平，比例字高宜比图名小一号或两号， 如图1-11所示。
第二节 建筑制图国家标准基本规定
（二）图线的画法
绘图时要注意以下事项： 1. 相互平行的图例线，其净间隙或线中 间隙不宜小于0.2 mm。 2. 当两种以上不同线宽的图线重合时， 应按粗、中、细的次序绘制；当相同线宽的 图线重合时，应按实线、虚线、点画线的次 序绘制。 3. 虚线、单点长画线或双点长画线的线 段长度和间隔，宜各自相等。 4. 图线不得与文字、数字或符号重叠、 混淆，不可避免时，应首先保证文字的清晰。 各种图线的正误画法见表1-3。
《室内设计制图基础》课程标准
《室内设计制图基础》课程标准课程类别：专业基础课程学分：3总学时：64适用专业：室内艺术设计一、课程定位1、课程性质本课程是室内艺术设计专业一年级第二学期的专业必修课，是一门专业基础课程，主要讲授建筑基础知识与构造、现场测绘技巧、建筑工程制图规范、建筑工程制图手绘方法与要求；通过图纸手工摹绘，使学生具备读识和绘制工程图纸的基础能力。
其前导课程和后续课程见图1.图1前导及后续课程2、课程设计思路随着室内设计行业的发展，根据室内设计专业人才培养目标与职业发展需要，室内设计专业学生必须具备室内设计制图的技能。
为此，将《设计制图（基础）》作为一门专题课程开设。
本课程将课堂理论讲授与实际测量空间物体相结合，由简入繁，分段分步进行教学，引导学生认识制图规范标准，再通过系统的手绘临摹作业训练，促进学生掌握和巩固所学知识，掌握基本图示理论及读图识图方法，掌握制图基本要领和工具的基本使用要求，掌握国家制图标准与查阅方法，具备徒手尺规的制图能力，为后续的专业学习打下良好基础。
二、课程目标1、知识目标掌握建筑与构造的基础知识；熟悉建筑工程制图规范（最新版）；了解投影知识与视图概念；掌握建筑工程制图（手工绘制）方法与要求；掌握现场测绘技巧。
2、能力目标具有读识建筑施工图的能力，培养发现问题、分析问题、解决问题的专业学习方法;具有摹绘（手工绘制）规范建筑施工图的能力，在由简入繁的摹绘作业过程中完成知识的学习和运用；具有运用手绘工具独立绘制建筑施工图的能力；在现场测绘中培养团队合作能力。
3、素质目标培养收集检索、整理查阅相关资料的能力；养成严格遵守实训场所要求的良好品德（如保持工作台面整洁、有序摆放工具等）；在现场测中培养安全意识；养成严谨规范的作风和态度，将职业素质、职业道德、职业态度的培养贯穿于课程教学全过程。
三、课程教学内容与学时分配1、课程教学总体设计本课程教学内容根据“室内设计制图（基础）”的工作任务分析确定。
工作任务主要涉及工作对象、工具、工作方法、工作要求、劳动组织、工作岗位与工作过程等方面。
室内设计制图基本知识
室内设计制图基本知识1 ．2 ．1 室内设计制图概述1 ．室内设计制图的概念室内设计图是室内设计人员用来表达设计思想、传达设计意图的技术文件，是室内装饰施工的依据。
室内设计制图就是根据正确的制图理论及方法，按照国家统一的室内制图规范将室内空间六个面上的设计情况在二维图面上表现出来，它包括室内平面图、室内顶棚平面图、室内立面图、室内细部节点详图等。
建设部颁布的《房屋建筑制图统一标准》GB ／T 50001--2001 和《建筑制图标准》GB ／T 50104--2001 是室内设计手工制图和计算机制图的依据。
2 ．室内设计制图的方式室内设计制图有手工制图和电脑制图两种方式。
手工制图又分为徒手绘制和工具绘制两种方式。
手工制图应该是设计师必须掌握的技能，也是学习AutoCAD 2006 软件或其他电脑绘图软件的基础。
尤其是徒手绘画，往往是体现设计师素养和职场上的闪光点。
采用手工绘图的方式可以绘制全部的图纸文件，但是需要花费大量的精力和时间。
电脑制图是指操作绘图软件在电脑上画出所需图形，并形成相应的图形文件，通过绘图仪或打印机将图形文件输出，形成具体的图纸。
一般情况下，手绘方式多用于方案构思、设计阶段，电脑制图多用于施工图设计阶段。
这两种方式同等重要，不可偏废。
在本书里，我们重点讲解应用AutoCAD 2006 绘制室内设计图，对于手绘不做具体介绍，读者若需要加强这项技能，可以参看其他相关书籍。
3 ．室内设计制图程序室内设计制图的程序是跟室内设计的程序相对应的。
室内设计一般分为方案设计阶段和施工图设计阶段。
方案设计阶段形成方案图( 有的书籍将该阶段细分为构思分析阶段和方案图阶段) ，施工图设计阶段形成施工图。
方案图包括平面图、顶棚图、立面图、剖面图及透视图等，一般要进行色彩表现，它主要用于向业主或招标单位进行方案展示和汇报，所以其重点在于形象地表现设计构思。
施工图包括平面图、顶棚图、立面图、剖面图、节点构造详图及透视图，它是施工的主要依据，因此它需要详细、准确的表示出室内布置、各部分的形状、大小、材料、构造做法及相互关系等各项内容。
室内设计制图知识
相关制图知识一、字体、字号字体：长仿宋体，高：宽=3:2，宽度比例为2/3=0.666666字号：字高即字号。
常用字号14、10、7、5、3.5、2.5。
前者是后者的1.414倍。
分别使用：图名：用7或10号字。
紧跟在图名后的比例用小一号字5或7号字。
标题栏中的建设单位、设计单位、工程名称、图纸名称：5或7或10号字。
标题栏中的其余签名或其余内容：3.5或5号字。
制图图纸内容：注释文字用3.5号字（gbcbig.—3.5号字，txt.—2.5号字）、图纸内地名3.5号字（gbcbig.—3.5号字，txt.—2.5号字）、轴线网代号5或3.5号字、剖面图代号2.5号字、标高数字2.5号字。
文字和数字在一起时，数字用小一号字。
二、图幅和图框：图幅：A2:594*420 A3:420*297 A4:297*210装订边：25宽。
留白边：5宽。
只有A4的图才是竖订。
其余图幅都横订。
会签栏：20*100，等分十六格。
会签栏内容：图纸会审，用于各相关专业的签名。
相关专业：建筑、结构、电（强电-开关、插座、照明灯具及设备用电；弱电-电话TP、网络TPW、电视TV）、给排水、暖通、消防、钢结构、灯光、音响、设备等。
同时一定要建设单位签字认可本设计，并盖章。
标题栏：长180*高30（40、50）。
标题栏内容：建设单位、设计单位（含标徽、公司名称、电话、传真、地址、企业资质、主要认证体系）、工程名称enginnering、图纸名称mane、设计designer、制图drawer、校对comparer、审核checking、批准proverd、图别title（方案图、施工图）、比例scale、日期date（注意：写整套图纸完成的日期）、图号NO.、总图号add no.、版号（或修改号）、工程编号job no.、（盖章有效）（注意：括号不能丢）（出图专用章-内容：单位名称、资质、有效期、编号）、备注notes（主要内容：尺寸说明、版权说明）。
室内设计制图基础及制图符号介绍
室内设计制图基础及制图符号介绍在进行室内设计过程中，制图是不可避免的一环。
制图可以帮助设计师更直观地展示设计方案，也能帮助业主更好地理解设计意图。
因此，熟练掌握室内设计制图基础及制图符号介绍是每个室内设计师必备的技能之一。
室内设计制图基础1. 什么是室内设计制图室内设计制图就是指将室内设计师的设计意图通过平面图、立面图、剖面图等方式呈现出来，以便客户或施工方更加清晰地理解设计意图，推进工作的实施。
2. 制图前准备在进行制图之前，需要先进行以下准备工作：•收集空间信息。
包括空间的结构、布局、面积、高度、入口、出口、窗户等信息。
•确定设计风格和主题。
根据空间主人的需求和设计师自己的风格意向，确定设计风格和主题。
•制定设计目标。
根据空间主人的需求，确定设计目标和重点。
•方案设计。
将空间信息、设计风格、主题、设计目标等综合考虑，制定出设计方案。
3. 制图步骤在完成以上准备工作之后，可以进行制图的具体步骤：1.制定平面图。
根据设计方案，绘制出空间平面图，并标注出尺寸、材料、家具摆放位置等信息。
2.制定立面图。
根据设计方案，绘制出空间各个立面图，并标注出尺寸、材料、门窗的位置和尺寸等信息。
3.制定剖面图。
根据设计方案，绘制出空间的剖面图，并标注出尺寸、材料等信息。
剖面图可以表示空间的纵向结构和核心问题。
4.制定详解图。
对于设计中的重点部分，需要进行更加详细的展示，这时需要进行详解图的制定。
5.编制文档和材料清单。
制定室内设计方案需要大量的材料，包括模型、图纸、标准等，需要进行详细的文档编制和清单列出。
制图符号介绍在室内设计制图过程中，需要采用一些符号和图案表示各种元素和物品。
下面列出一些常见的制图符号，供大家参考。
1. 通用符号在室内设计制图中，有一些通用符号，比如房间标志、窗户和门等。
这些符号可以通过统一的标准，方便施工人员在不同工程中进行识别和应用。
2. 家具符号在室内设计中，还需要使用家具符号加以标示。
室内设计制图基础及制图符号介绍
平面图上水平方向的编号用阿拉伯数字，从左向右依次编写（如下图由1到9）。 垂直方向的编号，用大写拉丁字母自下而上顺次编写（如右图由A到E）。 I、O及Z三个字母不得作轴线编号，以免与数字1、0及2混淆。
在较简单或对称的房屋中，平面图的轴线编号一般标注在图形的下方及左侧。 较复杂或不对称的房屋，图形上方和右侧也可以标注。
（1） 拉丁字母示例： 斜体
直体
斜体
（2）阿拉伯数字示例：
直体
斜体 直体
4:比例
比例概念解释： 图样的比例应为图形与实物相对应的尺寸之比。例如1：1是表示图形 大小与实物大小相同。1：100是表示实际中的100个单位落实在图纸 上缩小成1个单位，即实物的1/100。1：200是表示实际中的200个单 位落实在图纸上缩小成1个单位，即实物的1/200。 比例大小： 比例的大小，系指比值的大小，如1：50大于1：100。
索引出的详图, 如与被索引的图 样在同一张图纸 内,应在索引符 号的下半圆中间 画一水平细实线.
索引出的详图,如 采用标准图,应在 索引符号水平直径 的延长线上加注图 册 的编号.
详图在本张图纸上时，表示方法如下： 详图不在本张图纸上时，表示方法如下：
标准详图索引标志
3)剖面索引符号 当索引符号用于索引剖面详图时，应在被剖切的部位绘制剖切位置线。 引出线所在一侧应为剖视方向,用粗短实线表示。
8.室内立面索引符号
1
2
3
4
一幅图内含有多个立面时可采用如图3所示形式。 如所引立面在不同的图纸内可采用如图4所示形式。
下列符号作为所指示立面的起止点之用。 下列符号作为剖立面索引指向之用。
9.坡度的标注
坡度表示斜面的平、陡程度，即坡度。用i%表示。 I=高/长×100% 坡度方向，用箭头表示，由高往低方向。（一般用于无障碍物的坡道、厨房、 卫生间地面、屋顶排水坡度等。）
室内设计工程制图
Chapter1 （五） 图纸比例 图样表现在图纸上应当按照比例绘制，比例能够在图幅上真实地体现物体的实 际尺寸。比例的符号为“：”，比例应以阿拉伯数字表示，如1：1、1：2.1：100 等，比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高 小一号或二号。图纸的比例针对不同类型有不同的要求，如总平面图的比例一般 采用1：500、1：1000、1：2000，同时，不同的比例对图样绘制的深度也有所不 同。 表示所绘制的方案图比例，可以采用比例尺图示法表达，用于方案图阶段，比 例尺文字高度为6.4mm（所有图幅），字体均为“简宋”。 绘图所用的比例：
设计单位名称区 签字栏 工程名称区 图名区 设计单位 签字区 （校名） 工程名称 图名区 比例 批阅 姓名 班级 专业 学号 （图名） 日期 成绩 图号区 图号区
Chapter1
设计单位 名称区 工程名称区 图名区 签字区 图号区
（四） 会签栏 会签栏是为各种工种负责人签字所列的表格，会签栏应按照图所示，其尺寸 应为100mm*20mm，栏内应填写会签人员所代表的专业、姓名、日期；一个会签 栏不够时，可另加一个，两个会签栏应并列；不需会签的图纸可不设会签栏。
2011
室内设计工程测绘制图
室内设计工程制图理论基础
讲授：丁新端
概 述
一、本课程的地位、性质
在现代工程建没中，无论是建造房屋还是修建道路、桥梁、水利工程、 在现代工程建没中，无论是建造房屋还是修建道路、桥梁、水利工程、电 站等，都离不开工程图样。根据投影原理、标准或有关规定，表示工程对象 站等，都离不开工程图样。根据投影原理、 标准或有关规定， 并有必要的技术说明的图，称为工程图样。工程图样是表达设计意图、 并有必要的技术说明的图，称为工程图样。工程图样是表达设计意图、交流 技术思想和指导工程施工的重要工具，被喻为工程界的“技术语言” 技术思想和指导工程施工的重要工具，被喻为工程界的“技术语言”。作为 建筑工程方面的技术人员，必须具备绘制和阋读本专业的工程图样的能力， 建筑工程方面的技术人员，必须具备绘制和阋读本专业的工程图样的能力， 才能更好地从事工程技术工作。 才能更好地从事工程技术工作。
