多种液体自动混合装置的PLC控制
多种液体混合装置的plc控制感悟
多种液体混合装置的plc控制感悟一、前言液体混合是工业生产中常见的工艺，而PLC控制则是现代化自动化生产中必不可少的一部分。
在多种液体混合装置中，PLC控制系统的作用尤为重要。
本文将从多种液体混合装置的PLC控制方面进行感悟与总结。
二、多种液体混合装置1. 搅拌桶式液体混合装置搅拌桶式液体混合装置是一种简单的混合设备，其原理是通过搅拌来实现不同液体之间的充分混合。
该设备通常由搅拌桶、电机、减速机等组成。
2. 管道式液体混合装置管道式液体混合装置是一种高效的混合设备，其原理是通过管道内流速较快的流动状态使不同液体之间充分混合。
该设备通常由管道、泵、流量计等组成。
3. 潜水泵式液体混合装置潜水泵式液体混合装置是一种适用于大型水处理厂和污水处理厂等场所的设备，其原理是通过潜水泵将液体抽到混合池中进行混合。
该设备通常由潜水泵、混合池、控制系统等组成。
三、PLC控制在液体混合装置中的应用1. 自动化控制PLC控制可以实现对液体混合装置的自动化控制，无需人工干预。
通过设置不同的程序和参数，可以实现不同液体之间的准确配比和精确计量。
2. 故障检测与报警PLC控制可以监测设备运行状态，一旦发生故障或异常情况，即可及时发出警报并停止设备运行，避免事故的发生。
3. 远程监控与管理PLC控制可以实现对液体混合装置的远程监控和管理。
通过网络连接，可以实时了解设备运行状态和生产情况，并进行远程操作和管理。
四、感悟与总结1. PLC控制是现代化自动化生产中必不可少的一部分。
在多种液体混合装置中，PLC控制系统的作用尤为重要。
2. 不同类型的液体混合装置适用于不同场所和不同工艺要求。
在选择设备时应根据具体情况进行选择。
3. 在液体混合装置的PLC控制方面，应注重设备的自动化控制、故障检测与报警以及远程监控与管理等方面的应用。
4. 在使用液体混合装置时，应遵守操作规程，保证设备正常运行和生产安全。
综上所述，多种液体混合装置的PLC控制在现代化自动化生产中具有非常重要的作用。

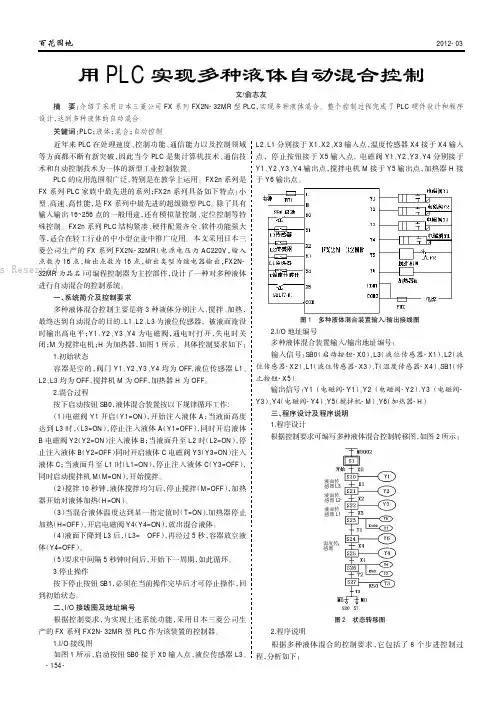

用PLC实现多种液体自动混合控制
2012-03百花园地近年来PLC 在处理速度、控制功能、通信能力以及控制领域等方面都不断有新突破，因此当今PLC 是集计算机技术、通信技术和自动控制技术为一体的新型工业控制装置。
PLC 的应用范围很广泛，特别是在教学上运用。
FX2n 系列是FX 系列PLC 家族中最先进的系列；FX2n 系列具备如下特点：小型、高速、高性能，是FX 系列中最先进的超级微型PLC 。
除了具有输入输出16~256点的一般用途，还有模拟量控制、定位控制等特殊控制。
FX2n 系列PLC 结构紧凑、硬件配置齐全、软件功能强大等，适合在轻工行业的中小型企业中推广应用。
本文采用日本三菱公司生产的FX 系列FX2N-32MR （电源电压为AC220V ，输入点数为16点，输出点数为16点，输出类型为继电器输出，FX2N-32MR 为品名）可编程控制器为主控部件，设计了一种对多种液体进行自动混合的控制系统。
一、系统简介及控制要求多种液体混合控制主要是将3种液体分别注入、搅拌、加热，最终达到自动混合的目的，L1、L2、L3为液位传感器，被液面淹没时输出高电平；Y1、Y2、Y3、Y4为电磁阀，通电时打开，失电时关闭；M 为搅拌电机；H 为加热器，如图1所示。
具体控制要求如下：1.初始状态容器是空的，阀门Y1、Y2、Y3、Y4均为OFF,液位传感器L1、L2、L3均为OFF ，搅拌机M 为OFF ，加热器H 为OFF 。
2.混合过程按下启动按钮SB0，液体混合装置按以下规律循环工作:（1）电磁阀Y1开启（Y1=ON ），开始注入液体A ；当液面高度达到L3时，（L3=ON ），停止注入液体A （Y1=OFF ），同时开启液体B 电磁阀Y2（Y2=ON ）注入液体B ；当液面升至L2时（L2=ON ），停止注入液体B （Y2=OFF ）同时开启液体C 电磁阀Y3（Y3=ON ）注入液体C ；当液面升至L1时（L1=ON ），停止注入液体C （Y3=OFF ），同时启动搅拌机M （M=ON ），开始搅拌。
多种液体自动混合装置的PLC控制
题目：多种液体自动混合装置的PLC控制系别：电气工程系姓名：学号：指导教师：石家庄铁道大学2011年12月2 5日摘要随着我国经济的高速发展，微电子技术，计算机技术和自动控制技术也得到了迅速发展，但是我国工业企业的自动化程度普遍较低，PLC产品有很大的应用空间，如机械行业80%以上的设备仍采用传统的继电器和接触器进行控制。
因此，PLC在我国的应用潜力远没有得到充分发挥。
我国大中型企业普遍采用了先进的自动化系统对生产过程进行控制，但绝大部分小型企业尚未应用自动化系统和产品对生产过程进行控制。
随着竞争的日益加剧，越来越多的小型企业将采用经济、实用的自动化产品对生产过程进行控制，以提高企业的经济效益和竞争实力。
我设计的题目是“多种液体自动混合装置的PLC控制”，此次设计主要内容包括：工作过程分析，I/O分配，梯形图，指令表，接线图，电气原理图及情况说明，经过多次修改和调试，最终完成了这次实验。
本文通过对“多种液体自动混合装置的PLC控制”的分析，解决了按下启动按钮SB1,液体A阀门打开，液体A流入容器，当液面到达SQ3寸，SQ3接通，关闭液体A 阀门，打开液体B阀门；当液面到达SQ2时，关闭液体B阀门，打开液体C阀门；当液面到达SQ1时关闭阀门C,搅匀电动机开始搅匀；搅匀电动机工作1min后停止搅动，混合液体阀门打开，开始放出混合液体等控制问题，实现了控制装置根据液位不同时状态自动转换的的任务。
同时本文还论述了在进行程序设计时遇到的问题和不足，最终我们通过自己的努力解决了这些问题。
关键词：自动控制PLC多种液体自动混合目录、背景与意义1、课题背景 (4)2、研究目的和意义 (4)二、已知情况，控制要求，设计要求51、已知情况 (5)2、控制要求 (6)3、设计要求 (7)三、总体设计思路7四、程序设计及调试71、PLC的选型及I/O 分配图 (8)2、梯形图，指令表及编程兀件明细表 (9)五、电气设计 (12)1、PLC外部接线原理图 (12)六、......................................................... 课程设计总结12七、参考文献........................................................... 1 3多种液体自动混合装置的PLC控制一、背景与意义1、背景随着科学技术的猛速发展，自动控制技术在人类活动的各个领域中的应用越来越广泛，它的水平已成为衡量一个国家生产和科学技术先进与否的一项重要标志。
浅析多种液体混合加热过程的PLC控制
浅析多种液体混合加热过程的PLC控制【摘要】本文从液体混合过程控制原理、PLC在液体混合加热中的应用、控制系统设计方案、参数调节与优化、安全防护措施等方面进行了深入探讨。
通过对多种液体混合加热过程的PLC控制进行分析，揭示了其应用前景、存在的问题与挑战以及未来发展方向。
本文旨在为相关领域的研究提供理论支持和实际指导，促进该领域的发展和创新，为实现液体混合加热过程的智能化控制做出贡献。
【关键词】液体混合加热，PLC控制，控制原理，应用，系统设计，参数调节，优化，安全防护，应用前景，问题与挑战，发展方向。
1. 引言1.1 多种液体混合加热过程的PLC控制在工业生产中，液体混合加热是一种常见的工艺过程。
而采用PLC控制技术对液体混合加热过程进行精准控制，不仅可以提高生产效率，还可以提高产品质量和降低能源消耗。
液体混合过程控制原理主要包括对混合液体的温度、流量、压力等参数进行监测和控制。
PLC在液体混合加热中的应用主要体现在其可以实现对加热器、泵、阀门等设备的智能控制，通过设定合理的控制逻辑，实现精确控制混合液体的加热过程。
在控制系统设计方案方面，需要考虑到液体混合加热过程中的各种参数变化情况，设计出适合生产的控制系统。
参数调节与优化是保障加热系统稳定运行的关键，需要不断对系统进行调试和优化以达到最佳工作状态。
安全防护措施也是不可忽视的部分，对于液体混合加热过程中可能出现的安全风险要提前预防和控制，确保生产过程安全可靠。
多种液体混合加热过程的PLC控制有着广阔的应用前景，但也存在着一些问题和挑战，比如控制算法的优化、设备的更新换代等。
未来的发展方向将会更加注重智能化、自动化和节能环保，为液体混合加热过程带来更大的发展空间。
2. 正文2.1 液体混合过程控制原理液体混合过程控制原理涉及到混合槽内液体的流动、温度、压力等参数的控制。
在混合过程中，不同液体的流速、密度、粘度等性质不尽相同，因此控制原理需要考虑到这些因素。

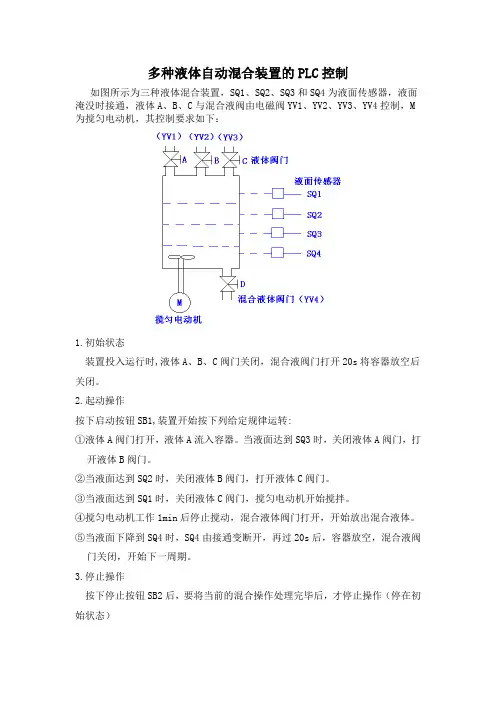

S7-200多种液体自动混合装置的PLC控制
多种液体自动混合装置的PLC控制
如图所示为三种液体混合装置，SQ1、SQ2、SQ3和SQ4为液面传感器，液面淹没时接通，液体A、B、C与混合液阀由电磁阀YV1、YV2、YV3、YV4控制，M 为搅匀电动机，其控制要求如下：
1.初始状态
装置投入运行时,液体A、B、C阀门关闭，混合液阀门打开20s将容器放空后关闭。
2.起动操作
按下启动按钮SB1,装置开始按下列给定规律运转:
①液体A阀门打开，液体A流入容器。
当液面达到SQ3时，关闭液体A阀门，打
开液体B阀门。
②当液面达到SQ2时，关闭液体B阀门，打开液体C阀门。
③当液面达到SQ1时，关闭液体C阀门，搅匀电动机开始搅拌。
④搅匀电动机工作1min后停止搅动，混合液体阀门打开，开始放出混合液体。
⑤当液面下降到SQ4时，SQ4由接通变断开，再过20s后，容器放空，混合液阀
门关闭，开始下一周期。
3.停止操作
按下停止按钮SB2后，要将当前的混合操作处理完毕后，才停止操作（停在初始状态）
PLC的I/O配置、PLC的I/O接线、顺序功能图和梯形图1、PLC的I/O配置
输入设备
输入节点输入设备
输出节点
代号功能代号功能
SB1 启动按钮I0.0 YV1 液体A电磁阀Q0.0 SB2 停止按钮I0.1 YV2 液体B电磁阀Q0.1 SQ1 高液位传感器I0.2 YV3 液体C电磁阀Q0.2 SQ2 中液位传感器I0.3 YV4 放液电磁阀Q0.3 SQ3 低液位传感器I0.4 KM 搅匀电动机接触器Q0.4 SQ4 超低液位传感器I0.5
2、PLC为CPU226，I/O接线
3、顺序功能图
4、梯形图。
多种液体自动混合装置的PLC控制
摘要随着社会的不断发展和科学技术的不断提高，各种工业自动化不断升级，尤其是在工业上PLC的应用越来越广泛。
其中在生产的第一线有着各种各样的自动加工系统，其中多种原材料混合再加工，在工业上常常可见。
本次设计课题为“基于PLC的多种液体混合控制设计”，此设计以液体混合控制系统为中心，从控制系统的硬件系统组成、软件选用到系统的设计过程。
此次设计主要内容包括：工作过程分析，I/O分配，主电路，梯形图，流程图，指令表，接线图，程序分析等, 经过多次修改和调试，最终实现题目要求。
设计采用三菱FX2N-48PLC去实现设计要求。
关键词：自动控制 PLC 多种液体自动混合装置目录第一章概述1.1课题背景随着社会科学技术的不断发展，自动控制在人类活动的各个领域中的应用越来越广泛，它的水平已成为衡量一个国家生产和科学技术先进与否的一项重要标志。
在许多行业中，多种液体自动混合装置是必不可少的，而且也是其生产过程中十分重要的组成部分。
由于在某些生产要求中，要求系统要具有配料精确、控制可靠等特点，这也是人工操作所难以实现的。
所以为了达到生产要求，特别是要实现多种液体自动混合的目的,多种液体自动混合装置势必就是摆在我们眼前的一大课题。
随着PLC控制器的不断发展和计算机技术的不断提高，对原有液体混合装置进行技术改造，提出数据采集、自动控制、运行管理等多方面的要求。
设计的多种液体混合装置利用PLC可编程控制器可实现在混合过程中精确控制，提高了液体混合比例的稳定性、自动化程度，适合相关工业生产的需要。
1.2课题的意义与发展方向在工业生产中，把多种原料在合适的时间和条件下进行需要的加工得到产品一直都是在人监控或操作下进行的，在后来多用继电器系统对顺序或逻辑的操作过程进行自动化操作，但是现在随着时代的发展，这些方式已经不能满足工业生产的实际需要。
实际生产中需要更精确、更便捷的控制装置。
PLC一经出现，由于它的自动化程度高、可靠性好、设计周期短、使用和维护简便等独特优点，备受国内外工程技术人员和工业界厂商的极大关注，生产PLC的厂家云起。
多种液体自动混合装置的PLC控制讲解
2、 状态转移图及状态功能
第二步：绘制状态转移图 顺序控制若采用步进指令编程，则需根据流程图画出状态
二、项目介绍
由PLC控制的多种 液体自动混合装置，适 合如饮料的生产、酒厂 的配液、农药厂的配比 等。L1、L2、L3为液位 传感器，液面淹没时接 通，两种液体的流入和 混合液体放液阀门分别 由电磁阀YV1、YV2、 YV3控制，M为搅拌电动 机。
二、项目介绍
控制要求：
（1）初始状态。装置初始状态为：液体A、液体B阀 门关闭（YV1、YV2为OFF），放液阀门将容器放空 后关闭。 （2）启动操作。按下启动按钮SB1，液体混合装置 开始按下列规律操作。
转移图。状态转移图是用状态继电器(简称状态)描述的流程图。
状态元件是构成状态转移图的基本元素，是可编程序控制器的 元件之一。
2、 状态转移图及状态功能
状态可提供以下三种功能 ： (1) 驱动负载。状态可以驱动M、Y、T、S等线圈。可以
直接驱动和用置位SET指令驱动，也可以通过触点联锁条件来
驱动。例如，当状态S20置位后，它可以直接驱动Y1。在状态 S20与输出Y1之间有一个联锁条件Y2。 (2) 指定转移的目的地。状态转移的目的地由连接状态之 间的线段指定，线段所指向的状态即为指定转移的目的地。 例如，S20转移的目的地为S21。
顺控设计法的设计步骤
功能表图的绘制 根据以上分析和被控对象工作内容、步骤、顺序和控 制要求画出功能表图。绘制功能表图是顺序控制设计法中 最为关键的一步。 功能表图又称做状态转移图，它是描述控制系统的控 制过程、功能和特性的一种图形。 功能表图不涉及所描述控制功能的具体技术，是一种 通用的技术语言，可用于进一步设计和不同专业的人员之 间进行技术交流。 各个 PLC 厂家 都 开发 了 相 应 的 功 能 表 图 ， 各 国 家 也 都制 定 了 国 家 标 准 。 我 国 1986 年 颁 布 了 功 能 表 图 国 家 标 准 （GB6988.6-86）。
多种液体自动混合装置的PLC控制
题目：多种液体自动混合装置的PLC控制系别：电气工程系姓名：学号：指导教师：石家庄铁道大学2011年１２月２５日摘要随着我国经济的高速发展，微电子技术，计算机技术和自动控制技术也得到了迅速发展，但是我国工业企业的自动化程度普遍较低，PLC产品有很大的应用空间，如机械行业80%以上的设备仍采用传统的继电器和接触器进行控制。
因此，PLC在我国的应用潜力远没有得到充分发挥。
我国大中型企业普遍采用了先进的自动化系统对生产过程进行控制，但绝大部分小型企业尚未应用自动化系统和产品对生产过程进行控制。
随着竞争的日益加剧，越来越多的小型企业将采用经济、实用的自动化产品对生产过程进行控制，以提高企业的经济效益和竞争实力。
我设计的题目是“多种液体自动混合装置的PLC控制”，此次设计主要内容包括：工作过程分析，I/O分配，梯形图，指令表，接线图，电气原理图及情况说明, 经过多次修改和调试，最终完成了这次实验。
本文通过对“多种液体自动混合装置的PLC控制”的分析，解决了按下启动按钮SB1，液体A阀门打开，液体A流入容器，当液面到达SQ3时，SQ3接通，关闭液体A阀门，打开液体B阀门；当液面到达SQ2时，关闭液体B阀门，打开液体C阀门；当液面到达SQ1时关闭阀门C，搅匀电动机开始搅匀；搅匀电动机工作1min后停止搅动，混合液体阀门打开，开始放出混合液体等控制问题，实现了控制装置根据液位不同时状态自动转换的的任务。
同时本文还论述了在进行程序设计时遇到的问题和不足，最终我们通过自己的努力解决了这些问题。
关键词：自动控制 PLC 多种液体自动混合目录一、背景与意义 (4)1、课题背景 (4)2、研究目的和意义 (4)二、已知情况，控制要求，设计要求 (5)1、已知情况 (5)2、控制要求 (6)3、设计要求 (7)三、总体设计思路 (7)四、程序设计及调试 (7)1、PLC的选型及I/0分配图 (8)2、梯形图，指令表及编程元件明细表 (9)五、电气设计 (12)1、PLC外部接线原理图 (12)六、课程设计总结 (12)七、参考文献 (13)多种液体自动混合装置的PLC控制一、背景与意义1、背景随着科学技术的猛速发展，自动控制技术在人类活动的各个领域中的应用越来越广泛，它的水平已成为衡量一个国家生产和科学技术先进与否的一项重要标志。
多种液体自动混合装置的PLC控制
多种液体自动混合装置的P L C控制This model paper was revised by the Standardization Office on December 10, 2020目录一、课题背景 (2)1、课题背景 (2)2、目的和意义 (2)3、本文的主要工作 (3)二、课题设计的控制要求 (4)三、设计思路 (5)四、程序设计及调制 (5)五、后期工作 (10)六、参考文献 (11)七、实验总结 (12)多种液体自动混合装置的PLC控制一、课题背景1、课题背景随着社会经济的发展，自动化技术的要求越来越高，采用可编程程序控制器来有很多的优点。
为了生活方便，省时，多种液体自动混合装置用途广泛、深受欢迎。
它是将液体传感器、搅拌电动机、接触器、继电器等紧凑地合为一体的生活用品，具有轻巧、灵活、成本较低，且安全可靠，有一定的自动控制系统，维护方便等特点。
因此它被广泛应用于食品加工厂、居民日常生活、饭店、超市、货场、商店等场所,而且在炼油、化工、制药等行业中，多种液体混合是必不可少的工序，也是其生产过程中十分重要的组成部分，但由于这些行业中多为易燃易爆、有毒有腐蚀性的介质，以致现场工作环境十分恶劣，不适合人工现场操作。
另外，生产要求该系统要具有配料精确，控制可靠等特点，这也是人工操作和半自动化控制难以实现的。
所以为了帮助相关行业，特别是其中的中小型企业实现多种混合液体的自动控制，对于本课题来说，如果液体混合系统部分是一个较大控制系统的改造升级，新控制装置需要根据企业设备和工艺现况来构成并需尽可能的利用旧系统中的原器件。
对于人机交互方式改造后系统的操作模式应尽量和改造前的相类似，以便于操作人员迅速掌握。
从企业的改造要求可以看出在新控制系统中既需要处理模拟量也需要处理大量的开关量，系统的可靠性要高，人机交互界面友好，具备数据存储和分析汇总的能力，要实现整个液体混合控制系统的设计，需要从怎样实现各电磁阀的开关以及电动机启动的控制这个角度去考虑，现在就这个问题如何实现以及确定怎样的方法来确定系统方案。
plc课程设计(多种液体自动混合装置的PLC控制)概述
摘要随着社会的不断发展和科学技术的不断提高，各种工业自动化不断升级，尤其是在工业上PLC的应用越来越广泛。
其中在生产的第一线有着各种各样的自动加工系统，其中多种原材料混合再加工，在工业上常常可见。
本次设计课题为“基于PLC的多种液体混合控制设计”，此设计以液体混合控制系统为中心，从控制系统的硬件系统组成、软件选用到系统的设计过程。
此次设计主要内容包括：工作过程分析，I/O分配，主电路，梯形图，流程图，指令表，接线图，程序分析等, 经过多次修改和调试，最终实现题目要求。
设计采用三菱FX2N-48PLC去实现设计要求。
关键词：自动控制 PLC 多种液体自动混合装置目录第一章概述1.1课题背景随着社会科学技术的不断发展，自动控制在人类活动的各个领域中的应用越来越广泛，它的水平已成为衡量一个国家生产和科学技术先进与否的一项重要标志。
在许多行业中，多种液体自动混合装置是必不可少的，而且也是其生产过程中十分重要的组成部分。
由于在某些生产要求中，要求系统要具有配料精确、控制可靠等特点，这也是人工操作所难以实现的。
所以为了达到生产要求，特别是要实现多种液体自动混合的目的,多种液体自动混合装置势必就是摆在我们眼前的一大课题。
随着PLC控制器的不断发展和计算机技术的不断提高，对原有液体混合装置进行技术改造，提出数据采集、自动控制、运行管理等多方面的要求。
设计的多种液体混合装置利用PLC可编程控制器可实现在混合过程中精确控制，提高了液体混合比例的稳定性、自动化程度，适合相关工业生产的需要。
1.2课题的意义与发展方向在工业生产中，把多种原料在合适的时间和条件下进行需要的加工得到产品一直都是在人监控或操作下进行的，在后来多用继电器系统对顺序或逻辑的操作过程进行自动化操作，但是现在随着时代的发展，这些方式已经不能满足工业生产的实际需要。
实际生产中需要更精确、更便捷的控制装置。
PLC一经出现，由于它的自动化程度高、可靠性好、设计周期短、使用和维护简便等独特优点，备受国内外工程技术人员和工业界厂商的极大关注，生产PLC的厂家云起。
欧姆龙PLC多种液体自动混合控制系统设计(完整篇)
欧姆龙PLC多种液体混合控制系统设计1、三种液体搅拌装置在初始状态，容器为空，电磁阀Y1，Y2，Y3，Y4 和搅拌机M以及加热元件H均为OFF，液面传感器L1，L2，L3和温度检测T均为OFF。
液体混合操作过程：按动启动按钮，电磁阀Y1打开（Y1为ON），开始注入液体A ，当液面高度达到L3时（L3为ON）→关闭电磁阀Y1（Y1为OFF），液体A停止注入，同时，开启电磁阀门Y2（Y2为ON）注入液体B , 当液面升至L2时（L2为ON）→关闭电磁阀Y2（Y2为OFF），液体B停止注入，同时，开启电磁阀Y3（Y3为ON），注入液体C ，当液面升至L1时（L1为ON）→关闭电磁阀Y3（Y3为OFF），液体C停止注入，然后开启电动机搅拌M，搅拌2秒→停止搅拌，加热（启动加热器H）→当温度达到设定值时（检测器T动作）→停止加热（H 为OFF），并排放出混合液体（Y4为ON），至液体高度降为L3后，再经3秒延时，液体可以全部放完→停止放出（Y4为OFF）。
液体混合过程结束。
按停止按钮，液体混合操作停止。
2、三种液体混合控制I/O分配如下：输入端：输出端：启动按钮 SB1 00000 电磁阀（液体 A） Y1 01100停止按钮 SB2 00001 电磁阀（液体 B） Y2 01101液面传感器 L3 00002 电磁阀（液体 C） Y3 01102液面传感器 L2 00003 电磁阀（排放液体）Y4 01103液面传感器 L1 00004 电动机 M 01104温度传感器 T 00005 加热器 H 011053、接线图：4、梯形图：欧姆龙PLC多种液体混合控制系统语句表LD 200.06OR 0.00OR 11.00 ANDNOT 200.00 OUT 11.00LD 0.02DIFU(13) 200.00 LD 200.00OR 11.01 ANDNOT 200.01 OUT 11.01LD 0.03DIFU(13) 200.01 LD 200.01OR 11.02 ANDNOT 200.02 OUT 11.02LD 0.04DIFU(13) 200.02 LD 200.02OR 11.04 ANDNOT TIM000 OUT 11.04TIM 000 #20LD TIM000OR 11.05 ANDNOT 200.03 OUT 11.05LD 0.05DIFU(13) 200.03 LD 200.03OR 11.03 ANDNOT TIM001 OUT 11.03LD 0.02DIFD(14) 200.04 LD 200.04OR 200.05 ANDNOT TIM001 OUT 200.05TIM 001 #30LD TIM001OR 200.06 ANDNOT 200.07 ANDNOT 200.00 OUT 200.06LD 0.01OR 200.07 ANDNOT 0.00 OUT 200.07。
多种液体自动混合控制装置(三菱PLC)
多种液体自动混合控制装置启动操作 按下启动按钮SB1，液体混合装置开始按以下步骤工作:(5)打开放液阀Y4,混合液体流出，液面下降；直到露出 器放空，关闭Y4电磁阀门。
(6)开始下一个循环过程。
1、I/O 地址分配编程元件I/O 端子电路器件 作 用输X0SB1 启动按钮 X1L1液体C 传感器1⑴打开Y1阀门, ⑵打开Y2阀门, ⑶打开Y3阀门, 当液面达到L3处； L3=ON 关闭 Y1电磁阀。
当液面达到L2处； L2=ON 关闭Y2电磁阀。
当液面达到L1处； L 仁ON 关闭Y3电磁阀。
⑷打开搅拌电机 M,搅拌60S 后停止。
L3后，L3= OFF,在经过20S 后，容液体A 流入，液面上升; 液体B 流入，液面上升; 液体C 流入，液面上升;入X2L2液体B传感器2X3L3液体A传感器3Y0Y1液体A电磁阀1输Y1Y2液体B电磁阀2Y2Y3液体C电磁阀3Y3Y4混合液排放电磁阀4出Y4KM控制搅拌电动机M3、PLC梯形图AO富胡肉肉民K口O1y22、PLC外部接线图13XCDD i IX003Y003 -i rf1 1 >1 JIrooo—II―KC031 1X002V003 -Lt*> 1KCD21 1XOOI Y003J rxtoi ?onn>1VOO1―—r002 TOX.—II——K—―~~------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- c<TQVODD Jn. JIV0D2 )Y004K600Y004< Y003 )37 >:no3卄<T1 K6D{ END。
plc课程设计(多种液体自动混合装置的PLC控制)
摘要随着社会的不断发展和科学技术的不断提高，各种工业自动化不断升级，尤其是在工业上PLC的应用越来越广泛。
其中在生产的第一线有着各种各样的自动加工系统，其中多种原材料混合再加工，在工业上常常可见。
本次设计课题为“基于PLC的多种液体混合控制设计”，此设计以液体混合控制系统为中心，从控制系统的硬件系统组成、软件选用到系统的设计过程。
此次设计主要内容包括：工作过程分析，I/O分配，主电路，梯形图，流程图，指令表，接线图，程序分析等, 经过多次修改和调试，最终实现题目要求。
设计采用三菱FX2N-48PLC去实现设计要求。
关键词：自动控制 PLC 多种液体自动混合装置目录第一章概述1.1课题背景随着社会科学技术的不断发展，自动控制在人类活动的各个领域中的应用越来越广泛，它的水平已成为衡量一个国家生产和科学技术先进与否的一项重要标志。
在许多行业中，多种液体自动混合装置是必不可少的，而且也是其生产过程中十分重要的组成部分。
由于在某些生产要求中，要求系统要具有配料精确、控制可靠等特点，这也是人工操作所难以实现的。
所以为了达到生产要求，特别是要实现多种液体自动混合的目的,多种液体自动混合装置势必就是摆在我们眼前的一大课题。
随着PLC控制器的不断发展和计算机技术的不断提高，对原有液体混合装置进行技术改造，提出数据采集、自动控制、运行管理等多方面的要求。
设计的多种液体混合装置利用PLC可编程控制器可实现在混合过程中精确控制，提高了液体混合比例的稳定性、自动化程度，适合相关工业生产的需要。
1.2课题的意义与发展方向在工业生产中，把多种原料在合适的时间和条件下进行需要的加工得到产品一直都是在人监控或操作下进行的，在后来多用继电器系统对顺序或逻辑的操作过程进行自动化操作，但是现在随着时代的发展，这些方式已经不能满足工业生产的实际需要。
实际生产中需要更精确、更便捷的控制装置。
PLC一经出现，由于它的自动化程度高、可靠性好、设计周期短、使用和维护简便等独特优点，备受国内外工程技术人员和工业界厂商的极大关注，生产PLC的厂家云起。
多种液体自动混合装置的PLC控制毕业设计论文
多种液体自动混合装置的PLC控制毕业设计论文一、《多种液体自动混合装置的PLC控制毕业设计论文》本论文主要研究和探讨多种液体自动混合装置的PLC控制系统设计。
随着工业自动化的不断发展，液体的精确混合成为了许多工业生产过程中的关键环节。
多种液体自动混合装置作为一个高效、精确的液体混合解决方案，已经在多个领域得到广泛应用。
本文将从系统设计、PLC控制系统构建、程序设计等方面，对多种液体自动混合装置的PLC控制系统进行详细的阐述和探讨。
在现代工业生产过程中，液体的精确混合是一项至关重要的技术。
这不仅关乎产品质量，还涉及到生产效率和成本控制。
开发一种高效、精确的液体自动混合装置具有重要的实际意义。
PLC（可编程逻辑控制器）作为一种先进的工业控制装置，具有高度的灵活性和可靠性，被广泛应用于各种工业控制系统中。
本文将研究如何将PLC控制系统应用于多种液体自动混合装置中，以提高混合精度和效率。
多种液体自动混合装置主要由液体供应系统、混合系统、控制系统等部分组成。
液体供应系统负责提供需要混合的各种液体；混合系统则负责将各种液体进行混合；而控制系统则是整个装置的核心，负责控制液体的供应和混合过程。
在本设计中，我们将采用PLC作为控制系统的核心。
PLC控制系统主要由PLC控制器、触摸屏、传感器、执行器等部分组成。
PLC控制器是系统的核心，负责接收传感器信号，并根据预设的程序输出控制信号；触摸屏则用于显示混合过程的各种参数和状态，以及进行人工操作；传感器用于检测混合液体的各种参数，如液位、温度、浓度等；执行器则负责执行PLC控制器的控制命令，控制液体的供应和混合过程。
PLC控制系统的程序是系统的灵魂，它决定了系统的运行方式和性能。
在程序设计阶段，我们需要根据混合液体的要求和工艺过程，设计合适的控制算法和逻辑。
还需要考虑系统的安全性和稳定性。
在本设计中，我们将采用模块化程序设计方法，将系统划分为多个模块，每个模块负责一部分功能，这样不仅可以提高程序的清晰度，还可以方便后期的维护和修改。
PLC多种_液体混合装置控制的设计
滨州学院课程设计题目PLC液体混合装置的控制系院专业班级姓名学号指导教师年月日目录中文摘要 (3)前言 (3)1、液体混合装置的原理及要求和任务 (4)1.1 原理 (4)1.2任务 (4)1.3要求 (4)2、基于PLC液体混合装置的硬件设计 (5)2.1液体混合装置图 (6)2.2外部接线图与操作面板 (7)2.3输入/输出装置 (7)3、基于PLC液体混合装置的软件设计 (7)3.1系统控制顺序功能图 (8)3.2系统控制梯形图 (9)结束语 (11)参考文献 (12)电气设备及元器件明细表 (13)摘要本系统使用学校实验室中的三菱PLC的FX系列实现了对液体混合装置的自动控制要求。
同时控制系统利用仿真设备不仅能满足两种液体混合的功能，而且可以扩展其功能满足多种液体混合系统的功能。
提出了一种基于PLC 的多种液体混合控制系统设计思路, 提高了液体混合生产线的自动化程度和生产效率。
文中详细介绍了系统的硬件设计、软件设计。
其中硬件设计包液体混合装置的电路框图、输入/输出的分配表及外部接线；软件设计包括系统控制的梯形图、指令表及工作过程。
在本装置设计中，液面传感器和电阀门以及搅动电机采用相应的钮子开关和发光二极管来模拟，另外还借助外围元件来完成本装置。
整个程序采用结构化的设计方法, 具有调试方便, 维护简单, 移植性好的优点关键词：PLC ；液体混合装置；程序前言在炼油、化工、制药等行业中, 多种液体混合是必不可少的工序, 组成部分。
以往常采用传统的继电器控制, 使用硬连接电器多, 可靠性差, 自动化程度不高。
当前国内许多地方的此类控制系统主要是采用DCS, 这是由于液位控制系统的仪表信号较多, 采用此系统性价比相对较好, 但随着电子技术的不断发展,PLC在仪表控制方面的功能已经不断强化。
用于回路调节和组态画面的功能不断完善, 而且PLC 的抗干扰的能力也非常强, 对电源的质量要求比较低。
目前已有许多企业采用先进控制器对传统接触控制进行改造, 大大提高了控制系统的可靠性和自控程度, 为企业提供了更可靠的先进控制器对传统接触控制进行改造, 生产保障, 所以PLC在工业控制系统中得到了良好的应用。
多种液体混合装置控制实验报告
多种液体混合装置控制实验报告1、实验目的（1）结合多种液体自动混合系统，应用PLC技术对化工生产过程实施控制；（2）学会熟练使用PLC解决生产实际问题。
2、实验设备（1）计算机（编程器）1台；（2）实验装置（含S7-200 24点CPU）1台；（3）多种液体自动混合实验模板1块；（4）连接导线若干。
3、液体自动混合系统的控制要求（1）液体自动混合系统的初始状态：在初始状态，容器为空，电磁阀Y1，Y2，Y3，Y4和搅拌机M以及加热元件R均为OFF，液面传感器L1，L2，L3和温度检测T均为OFF。
（2）液体混合操作过程：按动启动按钮，电磁阀Y1闭合（Y1为ON），开始注入液体A，当液面高度达到L3时（L3为ON）关闭电磁阀Y1（Y1为OFF），液体A停止注入，同时，开启电磁阀门Y2（Y2为ON）注入液体B,当液面升至L2时（L2为ON）关闭电磁阀Y2（Y2为OFF），液体B停止注入，同时，开启电磁阀Y3（Y3为ON），注入液体C，当液面升至L1时（L1为ON）关闭电磁阀Y3（Y3为OFF），液体C停止注入，然后开启搅拌电动机M，搅拌10秒停止搅拌，加热（启动电炉R）当温度（检测器T动作）达到设定值时停止加热（R为OFF），并放出混合液体（Y4为ON），至液体高度降为L3后，再经5秒延时，液体可以全部放完停止放出（Y4为OFF）。
液体混合过程结束。
按动停止按钮，液体混合操作停止。
4.实验内容及要求（1）按液体混合要求，设计PLC外部电路（配合使用通用器件板开关元器件）；（2）连接PLC外部（输入、输出）电路，编写用户程序；（3）输入、编辑、编译、下载、调试用户程序；（4）运行用户程序，观察程序运行结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
顺控设计法的设计步骤
功能表图的绘制 根据以上分析和被控对象工作内容、步骤、顺序和控 制要求画出功能表图。绘制功能表图是顺序控制设计法中 最为关键的一步。 功能表图又称做状态转移图，它是描述控制系统的控 制过程、功能和特性的一种图形。 功能表图不涉及所描述控制功能的具体技术，是一种 通用的技术语言，可用于进一步设计和不同专业的人员之 间进行技术交流。 各个 PLC 厂家 都 开发 了 相 应 的 功 能 表 图 ， 各 国 家 也 都制 定 了 国 家 标 准 。 我 国 1986 年 颁 布 了 功 能 表 图 国 家 标 准 （GB6988.6-86）。
二、项目介绍
控制要求：
① YV1=ON，液体A流入容器，液面上升；当液面达到L2处 时，L2为ON，使YV1为OFF，YV2为ON，即关闭液体A阀门， 打开液体B阀门，停止液体A流入，液体B开始流入，液 面继续上升。 当液面上升到L1处时，L1为ON，使YV2为OFF，电动机M 为ON，即关闭液体B阀门，液体停止流入，开始搅拌。 搅拌电动机开始工作60s后，停止搅拌M为OFF，放液阀 门打开（YV3为ON），开始放液，液面开始下降。 当液面下降到L3处时，L3由ON变为OFF，再过5s，容器 放空，使放液阀门YV3关闭，开始下一个循环周期。
二、项目介绍
由PLC控制的多种 液体自动混合装置，适 合如饮料的生产、酒厂 的配液、农药厂的配比 等。L1、L2、L3为液位 传感器，液面淹没时接 通，两种液体的流入和 混合液体放液阀门分别 由电磁阀YV1、YV2、 YV3控制，M为搅拌电动 机。
二、项目介绍
控制要求：
（1）初始状态。装置初始状态为：液体A、液体B阀 门关闭（YV1、YV2为OFF），放液阀门将容器放空 后关闭。 （2）启动操作。按下启动按钮SB1，液体混合装置 开始按下列规律操作。
② ③ ④
三、相关知识
1、PLC程序的顺控设计法概述
顺序控制系统： 如果 一 个 控制系统可 以分解成几个 独立的控制 动 作，且这些 动 作 必须 严 格按 照 一定的 先 后 次 序 执行 才 能 保 证生产过程的正 常运行， 也称 为步 进 控制系统。 顺序控制设计法 就 是 针 对 顺 序 控 制 系 统的 一种 专 门 的 设计 方 法 。 这 种设计 方 法 很 容易 被 初 学者 接 受 ， 对 于 有 经 验 的工程 师 ，也会提 高 设计的 效 率 ，程序的 调 试 、 修 改 和 阅 读 也很 方便 。 PLC 的设计 者们 为 顺序控制系 统的程序编制 提供了 大量 通用和专用的编程 元 件 ， 开 发 了 专 门供 编制顺序控制程序用的 功能 表图 ， 使这 种 先 进 的 设计 方 法 成 为 当 前 PLC程序设计的主 要方 法。
项目七 多种液体自动混合装置的PLC控制
一、学习目标
二、项目介绍
三、相关知识 四、任务实施
一、学习目标
（1）掌握PLC的另一种编程方法——状态转 移图法，掌握状态转移图的编程步骤。 （2）掌握步进指令的编程方法，同时要求能 用步进指令灵活地实现从状态转移图到步 进梯形图的转换。 （3）掌握单流程顺序控制结构的编程。
顺控设计法的设计步骤
步的划分 步也可根据被控对象工作状态的变化来划分，但被 控对象工作状态的变化应该是由PLC输出状态变化引起的。 否则就不能这样划分。
顺控设计法的设计步骤
转 换 条件 的确 定 使 系统由 当前 步转 入下一 步 的信 号称 为转 换条件。
转 换 条 件 可 能 是 外 部输入 信 号 ， 如 按 钮 、指令 开 关 、 限位 开 关 的 接 通 / 断 开 等 ， 也 可 能 是 PLC 内 部 产 生 的 信 号 ，如 定时器、计数器 触点的 接 通/ 断开 等，
有向连线、转换与转换条件 有向连线：功能表图中步的活动状态的顺序进展按有向连 线规定的路线和方向进行。活动状态的进展方向习惯上是 从上到下或从左至右，在这两个方向有向连线上的箭头可 以省略。如果不是上述的方向，应在有向连线上用箭头注 明进展方向。 转换：转换是用有向连线上与有向连线垂直的短划线来表 示，转换将相邻两步分隔开。步的活动状态的进展是由转 换的实现来完成的，并与控制过程的发展相对应。 转换条件：转换条件可以用文字语言、布尔代数表达式或 图形符号标注在表示转换的短线的旁边。
步与动作 步：矩形框表示步，方框内是该步的编号。编程 时一般用PLC内部编程元件来代表各步 初始步：与系统的初始状态相对应的步称为初始 步。初始步用双线方框表示，每一个功能表图至 少应该有一个初始步。
步与动作 动作：一个控制系统可以划分为被控系统和施控系统。对 于被控系统，在某一步中要完成某些“动作”；对于施控 系统，在某一步中则要向被控系统发出某些“命令”，将 动作或命令简称为动作 动作的表示：矩形框中的文字或符号表示，该矩形框应与 相应的步的符号相连。
Hale Waihona Puke 顺控设计法的设计步骤梯形图的编制 (可省略)
根 据 功 能 表 图 ， 按 某 种 编 程 方式 写 出 梯 形 图程 序 。 如果 PLC 支持 功 能 表 图 语 言 ， 则 可 直接 使 用 该 功 能 表图作为最终程序。
1、PLC程序的顺控设计法
功能表图的组成 主要由步、有向连线、转换、转换条件和动作（命令） 组成。
1、PLC程序的顺控设计法概述
顺控设计法的设计步骤
步的划分 转换条件的确定 功能表图的绘制 梯形图的编制
顺控设计法的设计步骤
步的划分
将系统的一个工作周期划分为若干个顺序相连的阶段， 这些阶段称为步，并且用编程元件来代表各步。步是根据 PLC输出状态的变化来划分的，在任何一步内，各输出状 态不变，但是相邻步之间输出状态是不同的。
步与动作
活动步：当系统正处于某一步时，该步处于活动状态，称 该步为“活动步”。步处于活动时，相应的动作被执行。 保持型动作：若为保持型动作，则该步不活动时继续执行 该动作。
非保持型动作：若为非保持型动作则指该步不活动时，动 作也停止执行。 说明：一般在功能表图中保持型的动作应该用文字或助记 符标注，而非保持型动作不要标注。
