机房照明配电系统设计方案
机房供电系统方案
机房供电系统方案1. 介绍本文档旨在提出一种可靠的机房供电系统方案，以确保机房设备的稳定运行。
该方案结合了以下几个关键要素：电源稳定性、冗余备份、监控和报警系统。
2. 电源稳定性机房供电系统需要保证稳定可靠的电源供应。
为了实现这一目标，我们建议采用以下措施：- 使用高品质的电源设备，如UPS（不间断电源）和发电机组，以应对突发停电情况。
- 进行定期的维护和检修，确保电源设备的正常运行。
- 配备电源负载和电源负荷平衡系统，以避免过载和不平衡导致的电源故障。
3. 冗余备份为了确保机房供电的连续性，我们建议在系统中引入冗余备份机制。
以下是一些常用的备份技术：- 采用N+1的冗余配置，其中N代表实际所需电源设备数量，1代表备用设备。
当其中一个设备故障时，备用设备能够自动接管其工作。
- 使用冗余的电缆和插头，以防止电缆故障引起的电源中断。
- 配备多个电源输入，以便在一个电源输入故障的情况下，能够切换到其他可用电源。
4. 监控和报警系统为了及时检测和响应供电系统的异常情况，我们建议安装监控和报警系统。
以下是一些常用的监控和报警措施：- 使用电源监测设备，实时监测电源的电压、电流和频率等参数。
- 设置报警装置，当电源异常时能够及时发出警报，以便快速采取应对措施。
- 配备自动故障排除功能，能够及时发现和解决电源故障，减少对机房设备的影响。
总结：机房供电系统方案应该采取电源稳定性、冗余备份、监控和报警系统等措施，以确保机房设备的稳定运行。
此方案将提高供电系统的可靠性，并降低潜在的停电风险，为机房设备提供持续稳定的电源供应。
机房UPS的配电系统施工方案设计
商务楼项目机房UPS配电系统施工方案1.机房供电系统建设技术方案1.1.概述1.1.1.工程内容本项目电气系统的建设包括UPS及电池系统的安装、配电柜的安装、电缆梯的安装、母线槽的安装、电缆的敷设和端接，以及机房接地系统的安装。
本项目安装UPS及电池系统主要包括：安装在一层和地下夹层的UPS系统1-4，共16台500KVA UPS和3264节1200AH2V免维护阀控式铅酸蓄电池；安装在 8 楼和 9 楼的 UPS 系统 5-7 和测试 UPS 系统 1 共有 15 节 500KVA UPS 和 3060 节 1200AH 2V 免维护 VRLA 电池。
本项目配电柜安装主要包括UPS输入输出配电柜（共210台（含有源滤波器））、精密配电柜（共128台）、电池开关柜的安装（共31套）。
其中UPS 输入、输出配电柜均为连机柜：1-7台UPS输入配电柜连9柜，输出柜连6柜；测试UPS系统1个输入配电柜为11个柜子相连，输出柜子由7个柜子相连。
连体机柜在安装时均采用铜排连接，对机柜的安装精度要求较高。
精密配电柜本身就是精密设备，设备自带隔离变压器，柜体质量比较大，安装技术要求比较高。
电池开关柜不仅有直流开关，一些UPS设备还需要在开关柜内安装电池采样控制模块，这需要UPS厂商和电池厂商密切配合。
本项目的电缆桥架和电缆架铺设主要包括UPS输入输出电缆和电缆桥架安装到各精密配电柜上部端口，以及连接空调设备（室内）的电缆桥架。
和室外机）从机房配电柜。
本项目母线槽安装主要包括安装一共38条母线槽，从底层配电室到1、8、9层UPS输入柜（UPS系统8、测试UPS系统2只安装到对应的UPS楼层配电室。
本项目接地系统包括地下夹层、1-10层和13层接地系统的安装。
1.1.2.工程特点本项目工程量大，安装技术要求高，合作设备厂家多，工期要求短，安装位置紧张。
因此，必须协调合理安排施工界面。
为此，我们将 UPS 系统 1、2、3、4 划分为一个工段，即地下夹层 1-5 楼、6 层的所有配电系统在一个工段，共16台UPS，3264节电池，104台UPS输入输出配电柜，64台精密配电柜，16台电池开关柜； UPS 系统 5、6、7 和测试 UPS 系统 1 分为另一个工段，即 6-10 6 楼和 13 楼的所有配电柜都在一个工段。

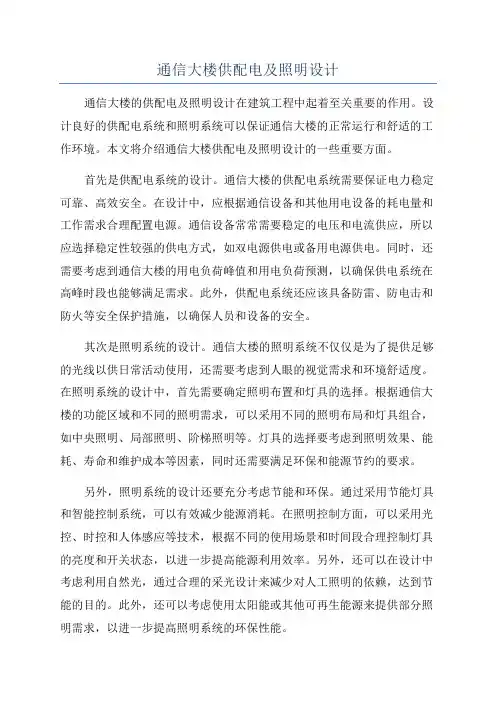

通信大楼供配电及照明设计
通信大楼供配电及照明设计通信大楼的供配电及照明设计在建筑工程中起着至关重要的作用。
设计良好的供配电系统和照明系统可以保证通信大楼的正常运行和舒适的工作环境。
本文将介绍通信大楼供配电及照明设计的一些重要方面。
首先是供配电系统的设计。
通信大楼的供配电系统需要保证电力稳定可靠、高效安全。
在设计中，应根据通信设备和其他用电设备的耗电量和工作需求合理配置电源。
通信设备常常需要稳定的电压和电流供应，所以应选择稳定性较强的供电方式，如双电源供电或备用电源供电。
同时，还需要考虑到通信大楼的用电负荷峰值和用电负荷预测，以确保供电系统在高峰时段也能够满足需求。
此外，供配电系统还应该具备防雷、防电击和防火等安全保护措施，以确保人员和设备的安全。
其次是照明系统的设计。
通信大楼的照明系统不仅仅是为了提供足够的光线以供日常活动使用，还需要考虑到人眼的视觉需求和环境舒适度。
在照明系统的设计中，首先需要确定照明布置和灯具的选择。
根据通信大楼的功能区域和不同的照明需求，可以采用不同的照明布局和灯具组合，如中央照明、局部照明、阶梯照明等。
灯具的选择要考虑到照明效果、能耗、寿命和维护成本等因素，同时还需要满足环保和能源节约的要求。
另外，照明系统的设计还要充分考虑节能和环保。
通过采用节能灯具和智能控制系统，可以有效减少能源消耗。
在照明控制方面，可以采用光控、时控和人体感应等技术，根据不同的使用场景和时间段合理控制灯具的亮度和开关状态，以进一步提高能源利用效率。
另外，还可以在设计中考虑利用自然光，通过合理的采光设计来减少对人工照明的依赖，达到节能的目的。
此外，还可以考虑使用太阳能或其他可再生能源来提供部分照明需求，以进一步提高照明系统的环保性能。
在通信大楼供配电及照明设计中，还需要注意建筑的可维护性和防火安全性。
供配电和照明系统的设备和线路布置要符合防火要求，并提供易于检修和维护的设施。
设备应选择具有高可靠性和稳定性的产品，并保证设备的合理布局和通风散热能力，以防止设备过热。
机房A级、B级、C级三种等级的供电方案
机房A级、B级、C级三种等级的供电方案强电保障系统随着智能化和全球信息网络化的迅猛发展，对高质量供电系统的要求也不断提高。
目前，在计算机网络系统、邮电通信、银行证券、医疗卫生、工业控制、机关企事业单位等行业和领域，智能化系统保障和支撑着相应的专业业务系统，这就要求供电系统在能够提供持续可靠供电的同时，还要在稳压、稳频等方面满足要求，甚至于要求提供波形失真度小的高质量正弦波电源。
持续可靠是智能化系统对供电系统的首要要求，几乎所有的弱电系统都靠供电系统提供能源保障。
各个智能化系统对供电可靠性以及持续供电能力有着很高要求。
本次智能化设计，所有智能化系统供电全部采用UPS集中供电。
具体强电保障重点说明如下：在各个智能化系统中，数据中心作为各智能化系统运行核心保障区，对供电系统的可靠性和指标要求是比较明晰的，现予以代表性说明。
《数据中心设计规范》对于机房分級及供电等级划分为A、B. C三级。
如下:(1) A级机房一级负荷，系统需由两个电源供电，两个电源不应同时受到损坏。
机房应设置备用电源，应按一级负荷中特别重要的负荷考虑。
(2) B级机房一级负荷，系统需由两个电源供电，两个电源不应同时受到损坏。
B级机房应按一级负荷考虑。
（本次方案采用B级机房建设）(3) C级机房二级负荷，两回线路供电。
在国际标准TIA 942-2005 《数据中心电信基础设施标准》中，数据中心分为T1~T4四个等级，级别逐渐提高，T1基本对应国标C级机房，T2对应国标B 级机房，国标A级机房在T3至T4标准之间。
T3数据中心:全冗余系统允许支撑系统设备任何计划性的动作而不会导致机房设备的任何服务中断。
具备在线维护能力。
这要求电气设备需要提供N+1冗余，空调末端双电源供电，电缆和配电柜的維护或单点故障不影响设备运行。
变压器N+1或2N冗余，配置柴油发电机系统，市电失电时通过ATS 自动将油机系统切换入主系统。
T4数据中心:容错系统(可用级别为999.995%。
机房强电方案
机房强电方案第1篇机房强电方案一、项目背景随着信息技术的飞速发展，数据中心作为企业信息化建设的基础设施，其稳定、高效的运行对保障企业业务发展至关重要。
强电系统作为机房的核心组成部分，承担着为机房内各种设备提供稳定、安全电源的重要任务。
为确保机房强电系统的稳定运行，降低故障风险，提高运维效率，特制定本机房强电方案。
二、设计原则1. 安全性：确保强电系统设计符合国家及行业标准，降低电气火灾、触电等安全风险。
2. 可靠性：选用高品质设备，合理设计系统架构，确保强电系统稳定、可靠运行。
3. 灵活性：强电系统设计应具备良好的扩展性，便于后期设备升级、维护及扩容。
4. 经济性：合理利用现有资源，优化设备选型，降低投资成本。
5. 易管理性：强电系统应具备智能化、自动化管理功能，提高运维效率。
三、系统设计1. 供电系统（1）电源接入：采用双路市电供电，分别接入不同市电线路，提高电源可靠性。
（2）变压器：配置两台干式变压器，满足机房内设备满载运行需求。
（3）低压配电柜：设置低压配电柜，实现对机房内设备的集中供电。
（4）UPS系统：选用高品质UPS设备，确保机房内设备在市电断电情况下仍能正常运行。
2. 防雷与接地（1）防雷：采用三级防雷体系，对机房内设备进行有效保护。
（2）接地：设置专用接地网，确保机房内设备的安全运行。
3. 照明与动力（1）照明：采用高效节能灯具，实现机房内照明的分区控制。
（2）动力：为机房内空调、新风等设备提供稳定、可靠的动力电源。
4. 监控与报警（1）监控：对强电系统关键节点进行实时监控，掌握系统运行状态。
（2）报警：设置声光报警装置，实现故障及时发现、及时处理。
四、设备选型1. 变压器：选用高效、低损耗的干式变压器。
2. 低压配电柜：选用可靠性高、操作便捷的低压配电柜。
3. UPS系统：选用具有双变换、智能管理功能的高品质UPS设备。
4. 防雷设备：选用符合国家标准的防雷设备。
5. 照明设备：选用节能、环保、长寿命的LED灯具。
弱电机房供配电及不间断电源系统设计方案
机房供配电及不间断电源系统工程1、要求概述该系统主要包括：市电及UPS供配电系统；设备供电插座，辅助维修电源插座；市电照明、UPS应急照明；及机房配电管线的敷设。
机房供配电引大楼2路市电或者1路市电加1路柴油发电机组输出电路至配电一体柜。
配电一体柜输出给市电设备及UPS系统，再向各系统设备供电。
机房内用电系统根据负荷性质分为系统设备负荷和辅助设备负荷，网络设备、环境监控、应急照明等系统设备从UPS取电，精密空调、普通照明、新风、维修电源等辅助设备直接从配电一体柜取电。
2、技术参数要求2.1电缆入户工程由大楼市电配电房或者柴油发电机房各引入1路三相五线制电缆（规格≥YJV-4*50+1*35，视机房配电设计而定）至机房综合配电柜，为机房的用电设备供电。
2.2配电系统本项目共需配置综合配电一体柜2个，智能列头柜2个，具体要求如下：2.3综合配电柜要求：机房配电一体柜根据用途设计，各路供电要准确、可靠。
不同性质的供电对象不宜放在一个箱内控制。
配电一体柜要留有备用电路，作为机房设备扩充时用电。
●基本要求：配电柜主要电气元器件产品应符合国家强制性认证要求，并提供有效的3C认证证书和试验报告。
●配电柜要求：（1）配电柜体采用知名品牌，采用冷轧钢板，框架及内层隔板均采用镀锌板，厚度标准为2.0mm，且组装牢固；柜体的前、后门为网孔通风散热，柜体正面柜门应安装钢质隔板。
（2）各类配电柜的进出线方式符合现行国家标准、技术标准和规范。
（3）柜体防护等级至少IP20。
（4）能够正面维护或背面维护。
（5）配置防雷器,具有防雷器故障报警功能，并可集成到动环监控系统。
（6）元件部分选用国际知名品牌，符合IEC 60947国际标准和GB14048国家标准；配电柜内部一次元器件的品牌必须统一，除特殊说明外，1000A以上电流等级采用框架断路器，1000A及以下采用塑壳断路器，配电柜63A 及以下断路器全部采用微型断路器，63A以上（及主要设备）断路器采用塑壳断路器。
机房供配电及照明系统设计方案
机房供配电及照明系统设计方案XXX科技有限公司20XX年XX月XX日目录一机房供配电系统 (2)二设计依据 (2)三配电系统设计构想 (2)四配电系统设计 (3)五电气线路布线和电器安装技术要求 (5)5.1 设计技术要求 (5)5.2 安装及工艺技术要求 (5)5.3 市电插座和计算机插座配电线路的安装 (6)六机房照明及应急照明系统 (6)一机房供配电系统机房内各系统能够正常工作，不仅需要有良好可靠的主设备、性能卓越的UPS和安全舒适的工作环境，还需要有一个高可靠性、高稳定性的供配电系统。
安全可靠的供配电系统是保证计算机房中的设备安全可靠运行的首要条件。
现在的计算机和数据传输设备的时钟都是纳秒级的，它们要求电源的切换时间为零秒,满足99.999%的可靠性。
同时,计算机处理的数据和传输的数据是弱电信号，以致计算机要良好的接地系统，以及防静电措施、防电磁干扰措施、防过电压、防浪涌电压措施，才能保证计算机机房网络设备和专用设备的安全无恙。
二设计依据计算机设备供配电系统提供电源的质量好坏直接影响着计算机系统的稳定性和可靠性。
在GB50174－2008《电子计算机机房设计规范》中对电压变动、频率变化、波形失真率分级如下表：本方案中,对计算机设备供配电我们选用A级标准。
三配电系统设计构想计算机设备供配电系统是计算机系统正常运行的前提和保证。
GB50174-2008《电子计算机机房设计规范》和GB/T2887-2000《电子计算机场地通用规范》中对计算机供电方式可分为三类：一类供电：需建立不间断供电系统。
二类供电：需建立带备用的供电系统。
三类供电：按一般用户供电考虑。
在本方案中，我们按照一类供电设计建立输入双电源不间断供电系统。
四配电系统设计配电系统是网络中心机房建设中一个非常重要的子系统，配电系统的设计应严格按照规范标准的要求进行。
同时，系统设计应具有一定的前瞻性，即应有一定的冗余性，以满足将来系统扩展之需。
机房配电工程方案
机房配电工程方案一、前言随着信息化时代的发展，机房已经成为各类企业和单位必不可少的重要设施之一。
机房是信息技术设备的集中存放和管理的地方，对于保障企业的信息系统安全和稳定运行起着至关重要的作用。
而机房的配电工程作为机房的基础设施，直接关系到机房的安全可靠运行。
因此，本文将针对机房配电工程进行详细的方案设计。
二、机房概况1.机房布置设计机房选址选择在公司总部一楼，总占地面积200平方米，包括机房配电间、机房维修间、办公室等功能区域。
2.机房负荷分析设备包括服务器、交换机、路由器、UPS等，总装机容量为100KW。
3.机房环境要求温度控制在20~25℃，湿度控制在40%~60%之间，灰尘等污染物控制在低水平，保证机房设备长期稳定运行。
三、配电工程方案1.主干配电设计1.1 主干配电线路主干配电线路需使用NYY-JLV22型铜芯电缆，遵循国家标准GB/T12706.1-2008和GBT9330-2008，并且需要通过地面铺设，保证线路安全可靠。
1.2 主干配电布线主干配电布线采用回路布线方式，确保电流分布均匀，最大限度地减小线路电阻，并且在布线过程中保证线路的标准化和规范化。
1.3 主干配电保护采用高压断路器进行主干配电系统的过载和短路保护，确保主干配电系统的安全可靠。
2.次干配电设计2.1 次干配电线路次干配电线路同样使用NYY-JLV22型铜芯电缆，并且需要经过地面铺设，确保线路的安全可靠。
2.2 次干配电布线次干配电布线同样采用回路布线方式，确保电流分布均匀，最大限度地减小线路电阻，并且保证线路的标准化和规范化。
2.3 次干配电保护次干配电系统采用接触器和熔断器进行过载和短路保护，确保次干配电系统的安全可靠。
3.末端配电设计3.1 末端配电线路末端配电线路使用RVV-22型铜芯电缆，同样需要经过地面铺设，保证线路的安全可靠。
3.2 末端配电布线末端配电布线同样采用回路布线方式，确保电流分布均匀，最大限度地减小线路电阻，并且保证线路的标准化和规范化。
综合教学楼供配电及照明设计方案
河北工程大学科信学院课程设计说明书<20013 /2018 学年第一学期）课程名称：建筑供配电及照明课程设计题目：综合教案楼供配电及照明设计专业班级： 10级电气一班学生姓名：王健学号： 100062133指导教师：岑毅南设计周数： 2周设计成绩：2018年 12月 22 日一．课程设计的目的建筑电气综合课程设计的目的是进一步强化建筑电气设计理论与建筑电气工程的设计、施工实践能力的有机结合，更有效地培养本业专业综合设计思维以及施工、安装的实践能力。
本课程设计的任务包括高层建筑的强弱电气系统的方案设计以及强弱电气系统电气施工图的设计。
二．课程设计的任务∙根据课题的原始资料，确定符合等级；∙拟定高低压供配电系统；∙正确建立负荷统计计算表；∙变压器台数、容量、型号选择；开关、线路各做一个选型，发电机容量选择；∙活动室照度计算及照明灯具的选择及布置；∙CAD绘制供配电系统图；三．课程说明书的设计说明1. 设计步骤供配电设计内容主要包括变配电设计、高压配电线路设计、低压配电线路设计和电气照明设计等。
其设计步骤一般如下：1．收集原始资料在动手设计之前，应根据设计任务书的要求，收集用电设备的性质、特征、功率、布局、环境及气象条件；各用电单位的平面图及断面图；用电设备平面布置图；电源的电压、容量及可能提供的供电方式。
2．电力负荷的分析计算根据提供的各用电单位的电力负荷清单，分析那些电力设备属一级负荷，那些属二级负荷，那些属三级负荷，然后按需要系数法分别计算出各用电单位及全部的计算负荷，在平面图上画出各用电单位的负荷图。
根据各用电单位的负荷性质及平面布局，确定在那些地方设变电所及各变电所中的变压器台数。
然后根据确定的变电所布局，拟出各用电单位变电所供电范围，并计算各变电所的计算负荷。
3．配电系统设计配电系统设计应根据工艺设计所提供的设备平面布置图、拟出两种可行的中学配电系统方案进行比较后，确定一种方案。
4．低压配电屏的选择5．选择高压电器6．变配电所平面布置设计：根据变电所应靠近负荷中心及进出线方便的原则，确定变电所的位置，然后根据环境条件确定变压器是放在户外还是室内。
机房配电系统拓扑图
1000A/4P630A/4P800A/4P800A/4P1000A/4P630A/4P800A/4P800A/4P 1＃切换柜A三楼电力室ATS 800A/4P1＃UPS-A 市电旁路输入800A/3P智能电力电量仪1＃UPS-A 市电主路输入800A/3P1＃UPS-A 市电800A/3P外置维修旁路输入机房配电柜负一楼配电室ZA-YJVR,2 *（4x240+1x120）A 路 1＃ UPS 400KVA 逆变器维修旁路自动旁路UPS-A 输出AC380V/50HZ－＋电池12P-H11\H136P-H5\H7滤波装置UPS-A 市电旁路输入UPS-A 市电主路输入静态开关整流器监控模块电池开关箱1电池架1-2电池开关＋N －ZA-RVV,2 *（4x240+1x120）ZA-RVV,2 *（4x240+1x120）B 路 2＃ UPS 400KVA逆变器维修旁路自动旁路UPS-B 输出AC380V/50HZ－＋电池12P-H11\H136P-H5\H7滤波装置UPS-B 市电旁路输入UPS-B 市电主路输入静态开关整流器监控模块电池开关箱2电池架3-4电池开关＋N －ZA-RVV,2 *（4x240+1x120）ZA-RVV,2 *（4x240+1x120）2＃切换柜B三楼电力室ATS 800A/4P2＃UPS-B 市电旁路输入800A/3P智能电力电量仪2＃UPS-B 市电主路输入800A/3P2＃UPS-B 市电800A/3P外置维修旁路输入C 路 3＃ UPS 300KVA逆变器维修旁路自动旁路UPS-C 输出AC380V/50HZ－＋电池12P-H11\H136P-H5\H7滤波装置UPS-C 市电旁路输入UPS-C 市电主路输入静态开关整流器监控模块电池开关箱3电池架1-2电池开关＋N －ZA-RVV,2 *（4x185+1x95）ATS 630A/4P3＃UPS-C 市电旁路输入630A/3P智能电力电量仪3＃UPS-C 市电主路输入630A/3P3＃UPS-C 市电630A/3P外置维修旁路输入ZA-RVV,2 *（4x185+1x95）机房空调配电箱JFDL1630A/3P3＃切换柜C三楼电力室ATS1000A/4P智能电力电量仪运营商接入机房配电箱E 320A/3P 4＃切换柜D三楼电力室列间空调-180A/3P列间空调-280A/3P 列间空调-380A/3P列间空调备用80A/3P 电池室1精密空调32A/3P电池室2精密空调32A/3P 休息室VRV 空调外机32A/3P指挥中心VRV 空调外机63A/3P 照明配电箱JFAL132A/3P 照明配电箱JFAL232A/3P 指挥中心配电箱320A/3P VR 体验区配电箱32A/3P 电力机房空调-140A/3P备用80A/3P备用32A/3P 备用32A/3P ZA-YJVR,2 *（4x240+1x120）ZA-YJVR,2 *（4x240+1x120）ZA-RJVR,3 *（4x240+1x120）250A/3P 三楼电力室5＃UPS 输出柜250A/3P 250A/3P250A/3P800A/3P 800A/4P 250A/3P250A/3PZA-RVV,2 *（4x120+1x70）带机械锁250A/3P250A/3P250A/3P250A/3P800A/3P 800A/4P 250A/3P250A/3P带机械锁三楼电力室6＃UPS 输出柜32A/3P40A/3P630A/3P630A/3P 630A/4P 带机械锁三楼电力室7＃UPS 输出柜机房空调配电箱JFDL1备用备用32A/3PUPS 电源配电箱UAL132A/3P弱电配电箱RDAL132A/3P备用32A/3P备用32A/3P备用外置维修旁路输入ZA-RVV,2 *（4x240+1x120）外置维修旁路输入ZA-RVV,2 *（4x240+1x120）外置维修旁路输入ZA-RVV,2 *（4x185+1x95）智能电力电量仪智能电力电量仪智能电力电量仪32A/1P250A/3P智能电力电量仪32A/1P21个5KW 机柜IT 机柜IT 机柜32A/1P冷通道电源备用备用32A/1P32A/1P5个备用开关三楼IDC 机房8＃列头柜列头柜UPT-01 A 路列头柜UPT-03 A 路列头柜UPT-05 A 路列头柜预留 A 路备用 A 路备用 A 路32A/1P 250A/3P智能电力电量仪32A/1P 21个5KW 机柜IT 机柜IT 机柜32A/1P冷通道电源备用备用32A/1P 32A/1P5个备用开关三楼IDC 机房9＃列头柜32A/1P250A/3P智能电力电量仪32A/1P 21个5KW 机柜IT 机柜IT 机柜32A/1P冷通道电源备用备用32A/1P32A/1P5个备用开关三楼IDC 机房10＃列头柜32A/1P 250A/3P智能电力电量仪32A/1P 21个5KW 机柜IT 机柜IT 机柜32A/1P 冷通道电源备用备用32A/1P32A/1P5个备用开关三楼IDC 机房11＃列头柜32A/1P250A/3P 智能电力电量仪32A/1P 21个5KW 机柜IT 机柜IT 机柜32A/1P冷通道电源备用备用32A/1P32A/1P5个备用开关32A/1P250A/3P 智能电力电量仪32A/1P 21个5KW 机柜IT 机柜IT 机柜32A/1P冷通道电源备用备用32A/1P32A/1P5个备用开关三楼IDC 机房12＃列头柜三楼IDC 机房13＃列头柜ZA-RVV,2 *（4x120+1x70）列头柜UPT-02 B 路列头柜UPT-04 B 路列头柜UPT-06 B 路列头柜预留 B 路备用 B 路备用 B 路ATS 630A/4P智能电力电量仪列间空调-480A/3P15＃运营商总配电箱三楼接入机房列间空调-580A/3P 列间空调-680A/3P 列间空调-780A/3P列间空调预留备用32A/3P ZA-RVV,2 *（4x185+1x95）列间空调-880A/3P 列间空调-980A/3P 80A/3P列间空调预留80A/3P 电力机房空调-280A/3P接入机房空调-132A/3P320A/3P智能电力电量仪80A/3P备用运营商分配电箱160A/3P 100A/3P 备用63A/3P 备用32A/3P备用32A/3P备用16A/3P备用16A/3P 备用16A/1P照明16A/1P照明16A/1P备用16A/2P备用16A/2P备用16A/2P插座16A/2P插座16A/2P备用16A/1P监控室VRV 内机16A/1P监控室VRV 内机16A/3P备用16A/3P备用16＃指挥中心配电箱三楼指挥中心320A/3P智能电力电量仪80A/3P 指挥中心LED 大屏80A/3P 备用63A/3P 备用32A/3P 备用32A/3P 备用16A/3P 备用16A/1P照明16A/1P 照明16A/2P 插座16A/2P 插座数字沙盘LED 大屏100A/3P16A/1P 照明16A/2P 插座10A/3P 指挥中心VRV 内机10A/3P 指挥中心VRV 内机10A/3P指挥中心VRV 内机10A/3P 指挥中心VRV 内机10A/3P 指挥中心VRV 内机10A/3P 指挥中心VRV 内机ZA-RVV,4x150+1x70）ZA-RVV,4x150+1x70）17＃机房照明配电箱三楼机房32A/3P智能电力电量仪照明16A/1P 照明16A/1P照明16A/1P照明16A/1P 照明16A/1P照明16A/1P插座16A/2P 插座16A/2P16A/2P备用16A/1P备用16A/1P 备用16A/1P备用ZA-RVV,5x618＃UPS 电源配电箱三楼机房32A/3P智能电力电量仪门禁16A/1P消防16A/1P动环监控16A/1P16A/1P备用16A/1P备用16A/1P备用ZA-RVV,5x616A/1P备用16A/1P 备用16A/1P备用备用照明箱ZAT116A/3PATS 16A/3P智能电力电量仪备用照明16A/1P21＃备用照明切换箱三楼机房备用照明16A/1P备用照明16A/1P 备用16A/1P备用16A/1P备用16A/1P ZA-RVV,5x2.519＃机房照明配电箱三楼机房32A/3P智能电力电量仪照明16A/1P照明16A/1P 照明16A/1P 插座16A/2P插座16A/2P16A/1P 备用16A/1P备用VRV 内机16A/1PVRV 内机16A/1P 备用照明箱ZAT116A/3P16A/3P备用ZA-RVV,5x620＃VR 配电箱三楼VR 体验区32A/3P智能电力电量仪照明16A/1P照明16A/1P照明16A/1P插座16A/2P 插座16A/2P16A/2P备用16A/1P 备用16A/1P备用16A/1P备用VRV 空调室内机10A/3PVRV 空调室内机10A/3PZA-RVV,5x622＃弱电配电箱三楼机房32A/3P 智能电力电量仪16A/1P备用16A/1P备用16A/1P备用16A/1P备用16A/1P备用16A/1P备用16A/1P备用16A/1P备用16A/1P备用ZA-RVV,5x6三楼电力室14＃空调切换柜。
数据机房供配电系统与照明
数据机房供配电系统与照明（一）供配电电源1.供电电源应满足下列要求：频率：50HZ；电压：交流380V/220V；相数：三相五线制和单相三线制。
ATS自动切换。
供配电采用市电低压控制开关柜（带玻璃门）。
4.UPS输出低压控制的数量视机房内UPS输出插座和接线盒数量确定，并应留有扩充余量。
（二）电气装置1 .电气装置的安装应做到整齐、牢固、正确、标志明确、外观良好、内外清洁。
2 .电气接线盒内无残留物、盖板整齐、严密、紧贴墙面或地面；同类电气设备安装高度应相对一致。
3 .吊顶内电气装置应安装在便于维修处。
4 .特种源流配电装置应有明显标志，并注明频率、电压等。
5 .电源盘、柜及其他电气装置的台座应与建筑楼地面牢靠固定。
6 .空调和消防系统应有符合设计要求的连锁动作。
7 .市电输出插座采用2极和3极组合IOA插座，沿墙分布，每3米〜5米距离安放1个。
8 .UPS输出插座在机柜内采用PDU,其中每个网络机柜布置2个16APDU,服务器机柜布置2个32APDUo9 .配电柜建议采用自动切换低压配电柜。
（=）配线1 .干线与电源盘，柜应采用压接端子连接。
2 .机房内的电源线、信号线和通讯线应分别铺设、排列整齐、捆扎固定、长度留有余量。
3 .电源相线、中性线，保护接地线，直流工作地线，各种信号线和通讯线的颜色应各不相同，并按设计要求编号。
4 .电缆电线连接应可靠，不得有扭绞，压扁和保护层断裂等现象。
5 .地板下管线应与地面保持一定高度。
6 .所有电气装置、导线通电运行2小时后的温升，不得超过允许值。
（四）不间断电源系统1. UPS设备由投标单位负责采购、安装、调试，投标单位负责UPS主机及蓄电池柜的加固。
2. UPS输出配电柜应有足够的余量（可至少支撑机房设备总用电量2小时或以上）和高度的可靠性，其每路开关与对应的插座、接线盒都有明显的标识（可按坐标位置标注）。
3. 所有的UPS输出线缆均应穿铁管铺设并与地面保持一定的高度距离。
机房照明配电系统设计方案
、机房照明设计标准机房照明设计标准主要指标为照度照度E:光通量投射到物体表面时，即可把物体表面照亮，照度就是光通量的表面密度，即射到物体表面的光通量©与该物体表面的面积S的比值，即E=© /S（其中照度的单位为勒克斯Lx）。
在考虑机房的照明时，还须同时将照明的均匀度、照明的稳定性、光源的显色性、眩光和阴影等要求提到日程中来，这些因素也将对操作人员和维护人员产生不可低估的影响。
由于中心机房里各功能区的分工不同，对照明中的照度要求也不相同，机房区的平均照度可距地1400的直立工作面照度大于500LUX二、供配电系统设计依据与概况计算机设备供配电系统是计算机系统正常运行的前提和保证。
GB50174-93《电子计算机机房设计规范》和GB2887-89《计算站场地技术要求》中对计算机供电方式可分为三类：一类供电：需建立不间断供电系统。
二类供电：需建立带备用的供电系统。
三类供电：按一般用户供电考虑。
在本方案中，机房按一类供电方式设计施工在GB 50174-93《电子计算机机房设计规范》中对电压变动、频率变化、波形失真率分级如下表:在本方案中，对计算机主机设备供电选用A级标准。
为达到A级标准，须有相应的UPS设备来保障。
三、供配电系统设计内容（1）、机房交流供配电设计计算机机房的供电应380/220V电压、50HZ频率和三相五线制（即TN-S系统）的配线方式供电，供给机房用电。
计算机机房的设备供电应按设备总用电量的20%进行预留（按实际运行负载为20%）。
机房内的重要设备均采用UPS不间断电源和市电双回路供电。
为防止闪电雷击及操作过电压对设备造成的危害，机房专用动力配电柜进线处装设过压保护装置，以消除线路上产生的瞬时高压尖峰脉冲。
保证计算机设备稳定运行，不受损坏。
计算机机房内设备电源的电压变化应在220V士5%之内，频率变化在50H± 0.2Hz 之内。
保证电源运行时满足三相基本平衡，设计时将单相负荷均匀分配在各相上。
机房建设照明配电系统设计方案
机房建设照明配电系统设计方案一、背景随着信息技术的快速发展，机房作为重要的信息基础设施，承载着各类设备运行和数据存储等重要功能。
机房的稳定性和安全性对于保障信息系统的可靠运行至关重要。
在机房的建设过程中，照明配电系统是一项重要的工程，它直接影响到机房环境的舒适度和能源利用效率。
本文将针对机房建设的照明配电系统进行设计方案的论述。
二、设计原则1. 保证机房内部的光照度达标，并提高照明效果，满足工作人员的舒适度和视觉需求。
2. 设计具有自动控制和节能功能的照明系统，合理利用能源，降低运行成本。
3. 保证照明系统的稳定性和可靠性，防止因电力问题引起的机房故障和事故。
三、照明设计方案1. 照明布局：根据机房的实际情况，合理布置照明灯具，保证每个区域都能达到相应的光照度标准。
机房内部应设置主照明和辅助照明两种模式，主照明用于日常工作和操作，辅助照明用于维修和紧急情况。
主照明采用均匀光照的方式，辅助照明则采用聚光或手持式便携灯具。
2. 灯具选择：机房照明系统应选用寿命长、节能高的LED灯具。
LED灯具具有耐用、节能、无污染等优点，适合长时间运行的机房环境。
根据机房不同区域的需求，选择功率和亮度适宜的LED灯具。
3. 照明控制：采用自动照明控制系统，通过光感应器、时间控制器、人体感应器等设备进行控制。
在机房无人时，自动关闭一部分灯具，降低能耗。
当有人进入机房时，自动打开照明灯具。
同时，还可以设置光线调节模式，根据外界光照情况自动调节灯具亮度。
4. 安全防护：机房照明系统应具备安全防护措施，如设备短路保护、过载保护、漏电保护等功能。
同时，照明电路应与主设备的电路相互独立，避免因照明故障影响主要设备的供电稳定性。
机房供配电及电气工程系统方案
机房供配电及电气工程系统方案机房供配电及电气工程系统设计方案设计单位：广州莱安智能化系统开发有限公司欢迎来电索取详细方案或来电洽谈机房、机房监控、机房建设、楼宇智能化等各类机房设备业务，免费提供设计方案，价格实惠1机房供配电及电气工程1.1 机房供配电及电气工程-供电方式机房供配电系统经机房配电柜向主机电源、外部设备、辅助设备、空调、照明、新风设备等提供相线、电压、频率及额定容量符合要求的交流电。
本机房所采用的线制为三相五线制，其三相额定电压为 380 伏，单相额定电压为220 伏。
供电频率为 50HZ。
建议由总配电间提供两路电源，一路市电供动力配电柜 1，为不间断电源提供进线电源；另一路市电供动力配电柜 2，作为维修插座、空调、新风系统、照明等的用电。
另设不间断电源并机柜，并作为不间断电源输出总柜，为机房机柜设备的不间断电源配电柜提供双路不间断电源电源。
1.2 机房供配电及电气工程-电源回路设计时要严格按照《民用建筑电气设计规范》。
电源回路的设计要考虑机房内各种设备的功率，电缆的选材必须满足电脑的容量要求，并对电源点预留一定的备份点。
配电回路中预留10—15个留待以后扩展用，具体插座数量及位置要根据最终机房内设备数量考虑。
UPS 容量的分配要保证计算机与UPS 本身能安全稳定地运行。
本方案中，我们设计机柜采用16A 三眼防水工业电源插座，配4 mm2电缆线，电源插座等采用10A 奇胜电源插座和原装底盒，有充分的用电负荷冗余性。
每个机柜（含网络设备机柜、服务器机柜）各配有1条UPS 电源回路和1条市电电源回路；机房在空余部位再增设一些冗余市电插座。
1.3 机房供配电及电气工程-供配电系统大楼配电房的柴油发电机引一条ZR-YJV-4*185+1*95的电缆到一楼强电间的CS 手动切换箱（另CS 手动切换箱预留个移动发电机接口）；经CS 手动切换箱后分别引两条电缆至三层机房的自动切换柜1和自动切换柜2；另两路市电电源也引至自动切换柜1和自动切换柜2；经切换柜输出的电源为机房空调、新风、照明等供电，电源经UPS 配电柜为机房内设备供电，具体详见机房配电系统结构图：1、机房供配电及电气工程-动力配电系统a 、市电直接供电的设备用多孔标准插座；机房插座分类设置，采用结构化，模块化，星型电力布线。
机房照明设计
机房照明设计照明根据《电子计算机机房设计规范》的规定：电子计算机机房照明的照度标准应符合下列规定：主机房的平均照度可按200、300、500lx取值;基本工作间、第一类辅助房间的平均照度可按100、150、200lx取值。
第二、三类辅助房间应按现行照明设计标准的规定取值。
电子计算机机房内应设置备用照明，其照度宜为一般照明的1/10。
备用照明宜为一般照明的一部分。
应急照明备用电源可采用灯具自带镉镍电池，或采用UPS作为应急照明备用电源。
应急连续供电时间应按30min考虑。
应急照明管线应单独敷设，与其他照明管线区分开。
机房照明设备及工程案例1计算机机房的照明供电属于辅助供电系统的范畴，但它具有一定的特殊性和独立性。
机房照明的好坏不仅会影响计算机操作人员和软、硬件维修人员的工作效率和身心健康，而且还会影响计算机的可靠运行。
因此就合理地选择照明控制方式、灯具类型、布局以及一些相关器材等在装修电气工程中不可忽视。
机房照明设计标准机房照明设计标准主要指标为照度。
照度E：光通量投射到物体表面时，即可把物体表面照亮，照度就是光通量的表面密度，即射到物体表面的光通量φ与该物体表面的面积S的比值，即E=φ/S （其中照度的单位为勒克斯Lx）。
在考虑机房的照明时，还须同时将照明的均匀度、照明的稳定性、光源的显色性、眩光和阴影等要求提到日程中来，这些因素也将对操作人员和维护人员产生不可低估的影响。
由于中心机房里各功能区的分工不同，对照明中的照度要求也不相同，机房区的平均照度可距地1400的直立工作面照度大于500LUX；机房普通照明设计方案照明的布局应符合机房美观、位置重要性和设备位置需要来布局，从机房美观来考率，灯具的布局应均匀布置，即纵横方向保持一定距离，并根据机房的面积情况确定灯具的方向；从位置的重要性考虑；灯具应根据该位置的性质和作用来确定布置达到更好的效果；同时设备的位置需要也要考虑避免阴影便于维护等因素。
机房灯具材料的选择宜选择无启辉器或电子镇流器的灯具；带灯片、防玄光的灯具；能兼做空调器回风口的灯具；整体装饰性好的灯具；同时具有发光效率高的灯具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机房建设机房照明配电系统设计方案
一、机房照明设计标准 (2)
二、供配电系统设计依据与概况 (2)
三、供配电系统设计内容 (3)
（1）、机房交流供配电设计 (3)
（2）、配电柜及开关 (4)
（3）、照明系统 (5)
（4）、UPS系统 (5)
一、机房照明设计标准
机房照明设计标准主要指标为照度。
照度E：光通量投射到物体表面时，即可把物体表面照亮，照度就是光通量的表面密度，即射到物体表面的光通量φ与该物体表面的面积S的比值，即E=φ/S（其中照度的单位为勒克斯Lx）。
在考虑机房的照明时，还须同时将照明的均匀度、照明的稳定性、光源的显色性、眩光和阴影等要求提到日程中来，这些因素也将对操作人员和维护人员产生不可低估的影响。
由于中心机房里各功能区的分工不同，对照明中的照度要求也不相同，机房区的平均照度可距地1400的直立工作面照度大于500LUX 二、供配电系统设计依据与概况
计算机设备供配电系统是计算机系统正常运行的前提和保证。
GB50174-93《电子计算机机房设计规范》和GB2887-89《计算站场地技术要求》中对计算机供电方式可分为三类：
一类供电：需建立不间断供电系统。
二类供电：需建立带备用的供电系统。
三类供电：按一般用户供电考虑。
在本方案中，机房按一类供电方式设计施工。
在GB 50174-93《电子计算机机房设计规范》中对电压变动、频率变化、波形失真率分级如下表：
级
别
项目
A 级
B 级
C 级电压波动范
围±5% ±7%
－15%～
+10%
频率波动范围≤±0.2
Hz
≤±0.5
Hz
≤±1 Hz
波形失真率3~5% 5~8% 8~10%
在本方案中，对计算机主机设备供电选用A级标准。
为达到A级标准，须有相应的UPS设备来保障。
三、供配电系统设计内容
（1）、机房交流供配电设计
计算机机房的供电应380/220V电压、50HZ频率和三相五线制(即TN-S系统)的配线方式供电，供给机房用电。
计算机机房的设备供电应按设备总用电量的20%进行预留（按实际运行负载为20%）。
机房内的重要设备均采用UPS不间断电源和市电双回路供电。
为防止闪电雷击及操作过电压对设备造成的危害，机房专用动力配电柜进线处装设过压保护装置，以消除线路上产生的瞬时高压尖峰脉冲。
保证计算机设备稳定运行，不受损坏。
计算机机房内设备电源的电压变化应在220V±5%之内，频率变化在
50H±0.2Hz之内。
保证电源运行时满足三相基本平衡，设计时将单相负荷均匀分配在各相上。
UPS选用在线式的，UPS供电拟采用20KVA的UPS构成给机房内各设备用电，本工程暂使用一台20KVA的UPS后备电源，但是在供配电部分的设计我们按照2台20KVA的后备电源预留开关及线缆，以备机房扩容之需。
（2）、配电柜及开关
本机房预共设置配电柜2个，市电配电柜1台、UPS配电柜1台。
从大楼总配电柜引一条线缆进入5楼机房总配电柜，机房总配电柜输出至市电与UPS配电柜。
其中市电配电柜，主要负载UPS、空调、照明、维修插座的供电；UPS配电柜主要负责网络设备、监控设备、服务器和机柜的供电。
为了保护电器与设备不受雷电和开关误操作引起的瞬态过压损坏，将在配电柜中总开关前端安装二级防雷器，这样既节省空间，又起到了美观、易维护的作用，并分别在市电配电柜、UPS配电柜各自的总开关前端安装三级防雷器，以保护机房内的设备。
配电柜中开关均采用法国Schneider（梅兰日兰）生产的开关，这种开关性能优良，可以保证整个供电系统安全、有效的运行。
机房内主要计算机设备采用单独双回路供电，以保证主要设备在供电时相互不受干扰。
配电柜中设立电流表、电压表，供检查电源电压、电流及三相间平衡
的关系，配电柜三相电分别设立电源指标灯，以监控三相电的供电情况，颜色区分按相应标准，并设立标志牌。
（3）、照明系统
在机房内加装三台应急照明灯，以解决突然断电情况下的应急照明。
3个照明灯盘，保持与现有机房内的灯盘方向一致。
（4）、UPS系统
UPS是不间断电压的缩写，作用是将直流电压逆变为220V的交流电源，在停电时瞬间切换到电池为重要设备供电，这样不会造成因断电丢失文件内容的情况。
UPS时保护硬件用电安全的硬件，其后备电池质量是否稳定是保障UPS正常工作的核心之一。
本机房设计选用一台功率为20KVA的UPS，延时时间2小时。
我们选用三进三出的UPS主机，千年12V100AH的电池。
系统功能
本设计选用模块化UPS。
采用模块化设计，数字化控制，具备并机功能。
并具有技术性能强、可靠性高、操作性佳、易于维护，便于管理的特点。
其主要功能如下：
UPS容量：20KVA；
输入电压：3相4线 380/220 V；
输入电压范围：-25~+20%；
输出电压：3相4线380/220 V；
输出电压稳定度：1%(静态)；
采IGBT整流，整流器具20~30秒软起动与具有限电流、均充、浮充三阶段充电功能；
输入功率因素： > 0.99，输入电流谐波<3%；
UPS内部需有2组控制电源；
双回路设计，可做Hot-Standby与Paralle并联连接，无须外加并联控制卡，可1+1并联，整机效率>94%以上。
模块化设计，具有故障自动隔离功能；
标配2个独立插槽(可接SNMP/MODBUS/RELAY/USB…等适配卡) ，提供20组可选6组可程序状态干接点输出2组输入；
可监控电池组开关(Breaker)状态，确保电池组正常运行，内建Remote 与Local E.P.O(紧急停机)开关；
具有一定的过载能力：125%：10分钟、150%：60秒；
UPS面板中(简/繁)LCD指示：UPS各项异常状态显示，输入电压、电流、频率、输出电压、电流、频率、电瓶状态、过往数据记录并可下载及智能型负载诊断。
通讯接口：RS485接口及RS232可搭配智能型监控软件远程同时做UPS 监控。
可提供中及英文UPS监控软件：(1)经由 TCP/IP网络远程监控UPS、(2)故障实时可由语音告警、网络广播、拨呼叫器及送E-Mail通知管理、(3)完整系统图与实时电表、(4)历史图示与SRAM 故障序列记忆、(5)事件记录与查询、(6)可关闭NT，LINUX，UNIX操作系统主机、(7)可程序设定定期自动测试电池放电与记录结果、(8)密码保护功能。
特性参数
选用的UPS系统具有优良的特性参数，如下表所示。
UPS电源特性参数指标
容量20~40KVA
功率因数0.8
U P S 性能整流器采用IGBT整流设计，采用数字讯号处理器(DSP)及空间向量脉波宽度调变(SVPWM：Space Vector Pulse Width Modulation)实现全数字化控制
UPS采用模块化设计，每个模块10-20KVA
UPS整机效率半载时可达94%
具有可扩展性(如：原单台40KVA UPS，可通过增加模块变为60KVA 单台)
具有自动故障隔离功能(例如单台60KVA UPS有一个模块故障时，可自动变为40KVA单台运转工作)
控制电源双备份设计
维修旁路开关具有电子式保护功能，即使在逆变状态下操作，也不会损坏UPS.
静态开关控制线路有双备份冗余设计
在旁路或经济模式(ECO)时，有风扇冗余设计(一个风扇坏时，另一个风扇自动启动)
标配D级防雷模块。
交流输入额定电压220/380 v 输入电压范围-25～+20% 输入电流总谐波
失真（满载）
<3%
输入功率因数>0.99
额定频率50/60hz 频率范围45～65hz
交流输出输出电压220/380V
输出频率50 / 60
总谐波失真（线性
负载）
≤3％
电压稳定度±1 （静态）
频率稳定度±0.05 Hz （电池状态）\±5(市电同步) 逆变器超载≤125% 10分钟；≤150% 1分钟
指示装置LED状态指示UPS状态指示：正常模式、旁路模式、电池供电
模式、故障
LDC中文显示* UPS 异常状态显示及智能型自我诊断；
输入、旁路、逆变器、输出、频率、负载容量
及电池电压、电流显示
远程监视可多机监控、图表显示监视记录及过往数据统
计分析、故障数据读取
监控控制逆变器及报警器可远方控制；密码设定、自动
拨号告警
通讯界面标准RS232，状态干接点
选购
卡， Modbus卡，可程序Relay I/O控制卡，环
境监测器， SNMP+5 Port分享器
多机并联功能有(1+1)
紧急关装置（EPO）有(面板开关与远程控制)
其他功能SRAM故障数据记
录
有(500笔资料)
可程序参数设定有
电池温度自动补
偿
有
电池启动有
整机效率* ≥94 %（一般模式）；97%（经济模式）转换时间0ms
整机规格环境温度0～40℃相对湿度0～95% 噪音≤70db。
