第12讲继电器接触器控制(2),继电器控制习题讨论
电工技术(第四版高教版)思考题及习题解答：第九章 继电-接触器控制 席时达 编.doc
第九章继电-接触器控制思考题解答9-1-1一个复合按钮的动合触点和动断触点有可能同时闭合或同时断开吗？[答]由教材图9-1-5复合按钮的结构可知，当按钮被按下，动触片移动时，是先断开动断触点，后接通动合触点的，在动触片移动的过程中有一段很短的时间内动断触点和动合触点是同时断开的；当松开按钮时，是动合触点先复位断开，然后动断触点再复位闭合，中间也有一段很短的时间内动断触点和动合触点是同时断开的。
所以复合按钮的动断触点和动合触点只可能同时断开，而不可能同时闭合。
9-2-1 能否直接用按钮来控制三相笼型异步电动机主电路的通/断？为什么？[答]不能，理由有二：1. 三相笼型异步电动机主电路有三根电线，需用三只按钮同步控制，显然不合适；2. 按钮触点的允许通过电流一般不超过5A，而三相异步电动机的额定电流一般都超过此值，起动电流则更大。
9-2-2 在图9-1的电动机起、停控制控制电路中已装有接触器ＫＭ，为什么还要装一个隔离开关ＱS？它们的作用有何不同？图9-1[答] 接触器ＫＭ是控制电动机起、停的电器，而刀开关ＱS是隔离开关，它的作用是在检修时隔离电源以保安全，两者不能互相替代。
9-2-3 在图9-1中，如果将隔离开关QS下面的三个熔断器改接到隔离器上面的电源线上是否合适？为什么？[答]通常熔断器安装在刀开关的下方，是为了在更换熔丝时便于与电源隔离以确保安全，如果将刀开关下面的三个熔断器改接到刀开关上面的电源线上，则在更换熔丝时将带电操作，因此从安全方面考虑是不合适的。
9-2-4 按图9-1所示的三相异步电动机起、停控制电路接好线，通电操作时如果出现以下两种情况，试分析问题可能出在哪部分：(1) 按下起动按钮SBst ，接触器KM已经动作，但电动机不转或转得很慢并发出嗡嗡声；(2)当电动机已经起动后，松开起动按钮SBst ，电动机不能继续运转。
[答] (1) 按下起动按钮SBst，接触器ＫＭ已经动作，说明控制电路正常，但电动机不转或转得很慢并发出嗡嗡声.，说明三相电动机未通电或处于单相运行状态，可见问题出在主电路，可能是主电路中未接控制电路一相（图9-1中的L1相）的熔断器熔断，或是主电路中某处线路未接好或接触不良。
8.《电工技术基础》复习题-继电接触控制系统
8.《电工技术基础》复习题-继电接触控制系统《电工技术基础》复习题继电接触控制系统一、填空题1、继电器接触器控制系统中常用的控制原则有时间原则、行程原则、速度原则、电压原则、电流原则。
实现这些原则分别要依靠相应的继电器时间继电器、行程开关、速度继电器、电压继电器、电流继电器。
2、在电动机的继电器接触器控制电路中，零压保护的功能是通过交流接触器来实现的。
3. 某一控制电路，只有在按下按钮时，电动机才能起动运转，松开按钮时，电动机立即停止运转，这种控制方式称为点动控制4. 在三相鼠笼式异步电动机的正反转控制电路的辅助电路中，为了防止电源短路事故，采用了联锁保护环节，其接线方式是：两个接触器的线圈分别与对方的动断辅助触点相串联。
5.时间继电器的主要部件包括、。
触点中包括和。
就其功能而言可以分为和两类。
通电延时式是；断电延时式是；瞬时动作触点只要有电或失电，触点。
答案：吸引线圈、触点。
瞬时动作触点、延时动作触点。
通电延时式、断电延时式。
吸引线圈通电时，触点延时动作；吸引线圈断电时，触点延时动作；只要吸引线圈通电或断电时，触点立即动作。
6. 继电器接触器控制电路由主电路和控制电路组成。
7.控制电路中的每一个分支只能有也必须有一个吸引线圈，以保证线圈获得额定电压。
8. 继电器接触器控制电路的基本分析方法有哪些：(1) （2）（3）（4）（5）（6）。
答案：（1）先看主电路，分析控制对象可能有有那些动作；（2）再看控制电路，通常由上向下逐行扫描，看有哪些控制电路，了解它们的功能；（3）分析准备状态各电器的工作状态：即没有人工操作之前各电器是否有电或是否有机械力作用。
（4）按下启动按钮，查看有关电器的动作，分析启动过程：当每个电器线圈有电或失电时，应逐一分析其全部触电的动作极其产生的结果，列表记录以备忘。
（5）按下停车按钮分析停车及制动过程。
（6）查看保护环节。
9.接触器的额定值有线圈电压、主触点电流。
10.当控制电路启动时，交流接触器产生强烈颤动是因为铁芯上短路铜环脱落。
继电接触控制逻辑基础试题库和答案讲诉
电气控制技术练习题及答案(继电接触控制逻辑基础)一、名词解释：（每题5分）1、低压电器：（B）是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、主令电器：（B）自动控制系统中用于发送控制指令的电器。
3、熔断器：（B）是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
4、时间继电器：（B）一种触头延时接通或断开的控制电器。
5、电气原理图（B）电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁（C）“联锁”电路实质上是两个禁止电路的组合。
K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。
7、自锁电路：（C）自锁电路是利用输出信号本身联锁来保持输出的动作。
8、零压保护（B）为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
9、欠压保护（B）在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。
10、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。
11、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。
12、减压起动（A）在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。
13、主电路：（A）主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路；（B）辅助电路是小电流通过电路15、速度继电器：（C）以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。
16、继电器：（C）继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：（C）是利用电流的热效应原理来工作的保护电器。
18、交流继电器：（C）吸引线圈电流为交流的继电器。
19、全压起动：（C）在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。
继电器-接触器控制电路训练习题
继电器-接触器控制电路8.1 从接触器的结构特征上如何区分交流接触器与直流接触器？为什么？直流接触器与交流接触器相比,直流接触器的铁心比较小,线圈也比较小,交流电磁铁的铁心是用硅钢片叠柳而成的.线圈做成有支架式,形式较扁.因为直流电磁铁不存在电涡流的现象.8.2 为什么交流电弧比直流电弧容易熄灭？因为交流是成正旋变化的,当触点断开时总会有某一时刻电流为零,此时电流熄灭.而直流电一直存在,所以与交流电相比电弧不易熄灭.8.3 若交流电器的线圈误接入同电压的直流电源，或直流电器的线圈误接入同电压的交流电源，会发生什么问题？若交流电器的线圈误接入同电压的直流电源,会因为交流线圈的电阻太小儿流过很大的电流使线圈损坏. 直流电器的线圈误接入同电压的交流电源,触点会频繁的通短,造成设备的不能正常运行.8.4 交流接触器动作太频繁时为什么会过热？因为交流接触启动的瞬间,由于铁心气隙大,电抗小,电流可达到15倍的工作电流,所以线圈会过热.8.5 在交流接触器铁心上安装短路环为什么会减少振动和噪声？在线圈中通有交变电流时,再铁心中产生的磁通是与电流同频率变化的,当电流频率为50HZ时磁通每秒有100次通过零,这样所产生的吸力也为零,动铁心有离开趋势,但还未离开,磁通有很快上来,动铁心有被吸会,造成振动.和噪声,因此要安装短路环.8.6 两个相同的110V交流接触器线圈能否串联接于220V的交流电源上运行？为什么？若是直流接触器情况又如何？为什么？两个相同的110V交流接触器线圈不能串联接于220V 的交流电源上运行,因为在接通电路的瞬间,两各衔铁不能同时工作,先吸合的线圈电感就增大,感抗大线圈的端电压就大,另一个端电压就小,时间长了,有可能把线圈烧毁.若是直流接触器,则可以.8.7 电磁继电器与接触器的区别主要是什么？接触器是在外界输入信号下能够自动接通断开负载主回路.继电器主要是传递信号,根据输入的信号到达不同的控制目的.8.8 电动机中的短路保护、过电流保护和长期过载（热）保护有何区别？电动机中的短路保护是指电源线的电线发生短路,防止电动机过大的电枢电路而损坏.自动切断电源的保护动作.过电流保护是指当电动机发生严重过载时,保护电动机不超过最大许可电流.长期过载保护是指电动机的短时过载保护是可以的,但长期过载时电动机就要发热,防止电动机的温升超过电动机的最高绝缘温度.8.9 过电流继电器与热继电器有何区别？各有什么用途?过电流继电器是电流过大就断开电源,它用于防止电动机短路或严重过载. 热继电器是温度升高到一定值才动作.用于过载时间不常的场合.8.10为什么热继电器不能做短路保护而只能作长期过载保护？而熔断器则相反，为什么？因为热继电器的发热元件达到一定温度时才动作,如果短路热继电器不能马上动作,这样就会造成电动机的损坏.而熔短期,电源一旦短路立即动作,切断电源.8.11自动空气断路器有什么功能和特点？功能和特点是具有熔断器能直接断开主回路的特点,又具有过电流继电器动作准确性高,容易复位,不会造成单相运行等优点.可以做过电流脱扣器,也可以作长期过载保护的热脱扣器.8.12时间继电器的四个延时触点符号各代表什么意思？8.13机电传动装置的电器控制线路有哪几种？各有何用途？电器控制线路原理图的绘制原则主要有哪些？电器控制线路有1:启动控制线路及保护装置.2正反转控制线路.3:多电动机的连锁控制线路.4:电动控制线路.5:多点控制线路.6:顺序控制线路.7:多速异步电动机的基本控制线路.8:电磁铁.电磁离合器的基本控制线路.电器控制线路原理图的绘制原则主要有1:应满足生产工艺所提出的要求.2:线路简单,布局合理,电器元件选择正确并得到充分.3操作,维修方便4设有各种保护和防止发生故障的环节.5能长期准确,稳定,可靠的工作.8.14为什么电动机要设有零电压和欠电压保护？零电压和欠电压保护的作用是防止当电源暂时供电或电压降低时而可能发生的不容许的故障.,8.15在装有电器控制的机床上，电动机由于过载而自动停车后，若立即按钮则不能开车，这可能是什么原因？有可能熔短器烧毁,使电路断电.或者是热继电器的感应部分还未降温,热继电器的触点还处于断开状态.8.16要求三台电动机1M、2M、3M按一定顺序启动：即1M启动后，2M才能启动；2M启动后3M才能启动；停车时则同时停。

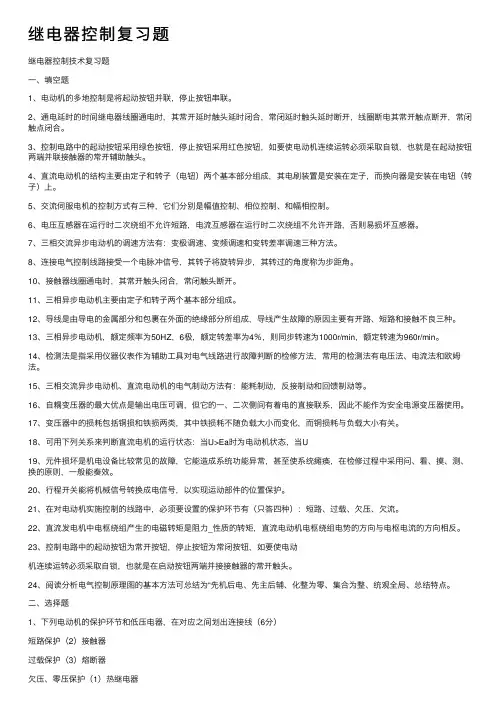

继电器控制复习题
继电器控制复习题继电器控制技术复习题⼀、填空题1、电动机的多地控制是将起动按钮并联，停⽌按钮串联。
2、通电延时的时间继电器线圈通电时，其常开延时触头延时闭合，常闭延时触头延时断开，线圈断电其常开触点断开，常闭触点闭合。
3、控制电路中的起动按钮采⽤绿⾊按钮，停⽌按钮采⽤红⾊按钮，如要使电动机连续运转必须采取⾃锁，也就是在起动按钮两端并联接触器的常开辅助触头。
4、直流电动机的结构主要由定⼦和转⼦（电钮）两个基本部分组成，其电刷装置是安装在定⼦，⽽换向器是安装在电钮（转⼦）上。
5、交流伺服电机的控制⽅式有三种，它们分别是幅值控制、相位控制、和幅相控制。
6、电压互感器在运⾏时⼆次绕组不允许短路，电流互感器在运⾏时⼆次绕组不允许开路，否则易损坏互感器。
7、三相交流异步电动机的调速⽅法有：变极调速、变频调速和变转差率调速三种⽅法。
8、连接电⽓控制线路接受⼀个电脉冲信号，其转⼦将旋转异步，其转过的⾓度称为步距⾓。
10、接触器线圈通电时，其常开触头闭合，常闭触头断开。
11、三相异步电动机主要由定⼦和转⼦两个基本部分组成。
12、导线是由导电的⾦属部分和包裹在外⾯的绝缘部分所组成，导线产⽣故障的原因主要有开路、短路和接触不良三种。
13、三相异步电动机，额定频率为50HZ，6极，额定转差率为4％，则同步转速为1000r/min，额定转速为960r/min。
14、检测法是指采⽤仪器仪表作为辅助⼯具对电⽓线路进⾏故障判断的检修⽅法，常⽤的检测法有电压法、电流法和欧姆法。
15、三相交流异步电动机、直流电动机的电⽓制动⽅法有：能耗制动，反接制动和回馈制动等。
16、⾃耦变压器的最⼤优点是输出电压可调，但它的⼀、⼆次侧间有着电的直接联系，因此不能作为安全电源变压器使⽤。
17、变压器中的损耗包括铜损和铁损两类，其中铁损耗不随负载⼤⼩⽽变化，⽽铜损耗与负载⼤⼩有关。
18、可⽤下列关系来判断直流电机的运⾏状态：当U>Ea时为电动机状态，当U19、元件损坏是机电设备⽐较常见的故障，它能造成系统功能异常，甚⾄使系统瘫痪，在检修过程中采⽤问、看、摸、测、换的原则，⼀般能奏效。
继电器基础知识单选题100道及答案解析
继电器基础知识单选题100道及答案解析1. 继电器是一种（）A. 电子元件B. 机械部件C. 电气元件D. 光学元件答案：C解析：继电器是一种电气元件，用于控制电路的通断。
2. 继电器的主要作用是（）A. 放大电流B. 改变电压C. 控制电路通断D. 存储电能答案：C解析：继电器主要用于控制电路的接通和断开。
3. 以下哪种不是常见的继电器类型（）A. 电磁继电器B. 固态继电器C. 液压继电器D. 热继电器答案：C解析：液压继电器不是常见的继电器类型，常见的有电磁继电器、固态继电器、热继电器等。
4. 电磁继电器是依靠（）来工作的A. 电磁感应B. 电容充放电C. 电阻发热D. 半导体特性答案：A解析：电磁继电器是利用电磁感应原理工作的。
5. 固态继电器的优点是（）A. 无触点B. 价格低C. 结构简单D. 维修方便答案：A解析：固态继电器的优点是无触点，寿命长，响应速度快。
6. 热继电器主要用于（）保护A. 短路B. 过载C. 欠压D. 过压答案：B解析：热继电器主要用于电动机的过载保护。
7. 继电器的触点通常有（）状态A. 常开和常闭B. 只有常开C. 只有常闭D. 以上都不对答案：A解析：继电器的触点有常开和常闭两种状态。
8. 常开触点在继电器未动作时处于（）状态A. 接通B. 断开C. 短路D. 不确定答案：B解析：常开触点在继电器未动作时是断开的。
9. 常闭触点在继电器未动作时处于（）状态A. 接通B. 断开C. 短路D. 不确定答案：A解析：常闭触点在继电器未动作时是接通的。
10. 继电器的动作电压一般（）其额定电压A. 等于B. 小于C. 大于D. 以上都可能答案：D解析：继电器的动作电压可能等于、小于或大于其额定电压，具体取决于继电器的设计和应用。
11. 继电器的释放电压一般（）其动作电压A. 等于B. 小于C. 大于D. 以上都可能答案：B解析：通常继电器的释放电压小于动作电压。
继电器与接触器控制(38-42)
接触器的使用寿命相对较短，一般在几万次左右，但可以通过定期维护和更换触点来延长其使用寿命 。
04 继电器与接触器的选择
根据控制电路的电源选择
交流控制电路
选择交流继电器或交流接触器，适用 于控制交流电源的负载。
直流控制电路
选择直流继电器或直流接触器，适用 于控制直流电源的负载。
根据负载性质选择
实现电力系统的正常运行和安全 保护。
变压器的控制
在电力系统中，继电器和接触器用 于控制变压器的投切，实现电压的 变换和调节。
自动重合闸的控制
在电力系统中，继电器和接触器用 于控制自动重合闸装置的动作，实 现线路故障的自动检测和恢复供电。
03 继电器与接触器的比较
工作电压的比较
继电器
继电器通常用于控制低电压电路，其工作电压一般在24VDC 或更低。
洗衣机和洗碗机的电机控制
在家用洗衣机和洗碗机中，继电器或接触器用于 控制电机的正反转，实现洗涤和漂洗等功能。
3
照明和加热设备的开关控制
在家用照明和加热设备中，继电器或接触器用于 控制电源的通断，实现设备的开关控制。
在电力系统中的应用
高压开关柜的控制
在电力系统中，继电器和接触器 用于控制高压开关柜的开关状态，
故。
在更换触点和线圈时， 应选择与原设备相匹配 的配件，以确保设备的
性能和安全性。
THANKS FOR WATCHING
感谢您的观看
02
使用干燥的布或吸尘器清除灰尘，避免使用过于潮湿的布以免
造成短路。
对于接触器，还需定期清理其触点表面的氧化物和积炭，以确
03
保良好的导电性能。
检查触点
定期检查继电器和接触器的触点是否完好，有无 烧蚀、熔焊、松动等现象。
接触器继电器控制系统.答案
2、中间继电器（本质上是电压继电器）
特点：触头多，触头承受电流较大，动作灵敏 应用： 通常用于传递信号和同时控制多个电路，也可直接用 它来控制小容量电动机或其他电气执行元件。
K
线圈 常开触头 K
常闭触头 K (b) 符号
（a)中间继电器外形
电流继电器
过电流继电器实物图
欠电流继电器实物图
3.热继电器：利用电流的热效应而动作
按电压等级分
低压电器（交流1200V、直流1500V ）（不同教材有不
同提法）
（ 500V以下） 如：接触器、启动器、低压开关
高压电器（交流1200V以上、直流1500V以上）
如：高压熔断器、高压断路器
2.1.1非自动控制电器（靠人力动作，工作不安全，
无保护功能） 一 刀开关（用作电源开关，不用作开断电机的工作电流） 用于不经常开合的交直流低压电路的通断，文字表示方法： QS
动触头
F 静触头
＋
＋ 电弧
F
②磁吹灭弧 在触头电路中串 入一磁吹线圈 （用来产生磁
当触头开断后产生电弧，把电弧看成电流， 从静触头→动触头。根据左手定则，电弧被 磁场力拉长冷却灭弧。电弧电流越大，吹弧 能力越强。（用于直流接触器中）
4
3
场）
2
5
6
1
⊙⊙×× ⊙×× ⊙×× ⊕⊕ ⊙× ×× 8 图2－7 磁吹灭弧示意图 1－次吹线圈 2－绝缘套 3－铁心 4－引弧角 5－导磁夹板 6－灭弧罩 7－动触头 8－静触头 7
交流接触器不能接在直流 电源中（电阻小，产生电 流大，烧坏绝缘）
简单的接触器控制
A
B
C
停止 按钮
起动 按钮
继电器及其电机控制电路及答案 Microsoft Word 文档 (2)
1 低压电器分为（配电电器）（控制电器）。
控制电器有（接触器）（继电器）（起动器）。
2 三相刀闸开关控制对象：380V ，容量为（ 5.5kW ） 以下小电机，考虑到电机较大的起动电流，刀闸的额定电流值应如下选择：（3~5 )倍异步电机额定电流。
电路符号：3 熔断器作用：用于（短路保护），异步电机的起动电流 Ist=(4~7 )×额定电流。
电路符号 4常开按钮和常闭按钮做在一起称为（复合按钮）。
电路符号： 5 行程开关用作电路的（限位保护）、（行程控制）、（自动切换）等结构与按钮类似，但其动作要由（机械撞击）才能实现，常开（动合）触头电路符号：（ ） 常闭（动断）触头电路符号：（ ）。
6接触器动作过程：线圈通电——衔铁被吸合——触头闭合——电机接通电源。
接触器线圈符号为（） 接触器主触头－－用于（主电路），流过的电流大，（需加灭弧装置）。
符号如图（ ） 接触器辅助触头－－用于（控制电路）， 流过的电流小，（无需加灭弧装置）接触器控制对象：电动机及其它电力负载。
符号为（ ）。
7接触器控制电路特点：（小电流控制大电流）。
8热继电器功能：（过载保护）工作原理：（发热元件接入电机主电路，若长时间过载，双金属片被烤热。
因双金属片的下层膨胀系数大，使其向上弯曲，扣板被弹簧拉回，常闭触头断开）。
发热元件符号（ ） 串联在（主电路中） ， 符号（ ）串联在（控制电路中）。
9 低压电器是指工作在（直流1200 V ）、 （交流1000 V ）以下的各种电器， 按动作性质可分为（手动电器）和（自动电器）两种。
10 刀开关在低压电路中用于（不频繁接通和分断电路）， 或用来将电路与电源隔离，按极数不同刀开关分（单极（单刀））、 （双极（双刀））和（三极（三刀））三种。
11 组合开关又称（转换开关）， 是手动控制电器。
它是一种（凸轮式的作旋转运动的）刀开关。
组合开关主要用于（电源引入或5.5 kW ）以下电动机的直接起动、 停止、 反转、 调速等场合。
第12讲继电器接触器控制(2)_继电器控制习题讨论
瞬 时 动 作 延 时 动 作
常闭触点
常开触点 常开 通电后 延时闭合 常闭 通电后 延时断开
常闭 断电后 延时闭合
常开 断电后 延时断开
定时控制例一： 电机的Y－起动
A'
QS
FU
Y
B'
KM
KM -Y闭合， 电机接成 Y 形； KM- 闭合， 电机接成 形。
C'
Z X Y
FR A' 电机 绕组 B'
KTa
SBR
KMF
STb
KMR
KMR KTa
KTb
FR
KMR M 3~
STb
STa 、STb 为A、B 两端的限位开关 KTa 、KTb 为 两个时间继电器
动作过程
SB1
SBF KMF KTb STa KMR
FR
STa
KMF
SBFKMF 小车正向运行 至A端撞STa KTa 延时2分钟 KMR 小车 反向运行至B端 撞STb KTb 延时2分钟 KMF 小车正 向运行……如此往 反运行。
FR
KM-Y
KM-
KT KM-
KM-
电机
x y z KM -Y
讨论题5
行程控制 --自动往复运动
电 机
逆程 正程
工作要求：1. 能正向运行也能反向运行 2. 到位后能自动返回
小车自动往复运动
主电路是什么？
A
B C
QS
FU
KMF
KMR
FR
M 3~
小车自动往复运动控制电路
SB1
SBF KMF STb STb SBR KMF KMR STa KMR KMR STa KMF
1-继电器-接触器控制认识实验(参考答案)
互锁：两个接触器通过自身的常闭辅助触头，相互使对方不能同时得电动作的作用称为互锁。为了实现电动机的换向，在正反转控制电路的主电路中，两个接触器的主触头并接于三相电源上，如不采用互锁环节，极易因为误操作而使两个接触器同时得电，形成电源两相短路事故，所以必须要采用互锁环节。如图2中串联在正转回路中的KMR的常闭触头和串联在反转回路中的KMF的常闭触头就起到了互锁的作用。
（3）按下停止按钮SB1，电动机应停止转动。
线路工作过程为：
1按下正向起动按钮SBF，接触器KMF得电吸合，其常开主触点将电动机定子绕组接通电源，相序为A、B、C，电动机正向起动运行。
2若需电动机反转，不必按停止按钮SB1，可直接按下反转按钮SBR，使KMF失电释放，KMR得电吸合，此时相序为B、A、C的电源接至电动机，由于电压相序反了，所以电动机反向起动运行。反之亦然。
2.三相鼠笼式异步电动机的正反转控制
图2为利用复合按钮和接触器的辅助触点组成的电动机正反转手动控制线路，KMF为正转接触顺，KMR为反转接触器。
在断电情况下，按图2接线并查对线路。检查无误后，便可通电进行正反转控制操作。
（1）按下正转起动按钮SBF，观察电动机转向并设定此方向为正转。
（1，KMF、KMR失电释放，电动机停转。
4由于采用了KMF、KMR的常闭辅助触点串入对方的接触器线圈电路中，形成互锁。
当电动机正转时，即使误按反转按钮SBR，反向接触器KMR也不会得电，不会造成电源短路事故。
继电器接触器控制(2),继电器控制习题讨论共44页文档
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
继电接触器控制系统概念题(自学题)
继电器接触器控制电路概念题1. 在电动机的继电器接触器控制电路中，零压保护的功能是( )。
(a) 防止电源电压降低烧坏电动机(b)防止停电后再恢复供电时电动机自行起动(c) 实现短路保护2. 在电动机的继电器接触器控制电路中，热继电器的功能是实现( )。
(a)短路保护(b)零压保护(c)过载保护3. 在三相异步电动机的正反转控制电路中，正转接触器与反转接触器间的互锁环节功能是( )。
(a)防止电动机同时正转和反转(b)防止误操作时电源短路(c)实现电动机过载保护4. 在电动机的继电器接触器控制电路中，自锁环节的功能是( )。
(a) 具有零压保护(b)保证起动后持续运行(c)兼有点动功能5. 为使某工作台在固定的区间作往复运动，并能防止其冲出滑道，应当采用( )。
(a)时间控制(b)速度控制和终端保护(c) 行程控制和终端保护6. 在电动机的继电器接触器控制电路中，热继电器的正确连接方法应当是( )。
(a)热继电器的发热元件串接在主电路内，而把它的动合触点与接触器的线圈串联接在控制电路内(b) 热继电器的发热元件串联接在主电路内，而把它的动断触点与接触器的线圈串联接在控制电路内(c) 热继电器的发热元件并接在主电路内，而把它的动断触点与接触器的线圈并联接在控制电路内7. 在继电器接触器控制电路中，自锁环节触点的正确连接方法是( )。
(a) 接触器的动合辅助触点与起动按钮并联(b) 接触器的动合辅助触点与起动按钮串联(c) 接触器的动断辅助触点与起动按钮并联[1.b 2. c 3 b 4. b 5.c 6. b 7. a ]8. 在三相异步电动机的正反转控制电路中，正转接触器KM1和反转接触器KM2之间的互锁作用是由( )连接方法实现的。
(a) KM1 的线圈与KM2的动断辅助触点串联，KM2的线圈与KM1 的动断辅助触点串联(b) KM1 的线圈与KM2的动合触点串联，KM2的线圈与KM1 动合触点串联(c) KM1 的线圈与KM2的动断触点并联，KM2的线圈与KM1 动断触点并联9. 在机床电力拖动中要求油泵电动机起动后主轴电动机才能起动。
继电器控制习题解答_306607592
第13讲继电器控制习题解答习题：，，，设计既能使一台三相异步电动机正反转连续运转，又能点动（包括点动正转和点动反转）的控制电路，画出主电路图和控制电路图。
解：在正反转基本控制电路的基础上，增加两个复合按钮SB 2和SB 3，分别控制点动正转和点动反转，主电路如图(a)所示，控制电路如图(b)所示。
用继电器设计四人抢答电路，每人一个按钮和一个指示灯，首先按下按钮的灯亮，且电喇叭响，后按下按钮的无效。
主持人的按钮用于复位（消除指示灯和电喇叭）。
继电器线圈、指示灯、电喇叭的电压都是交流220V 。
设继电器的常开触点和常闭触点都有很多个。
解：控制电路如图所示。
图 习题的解答(a)KM F(b)FU水塔示意图如图所示，设有三根水位探针P 1、P 2、P 3（P 3为公共端），液面到达探针时对应的继电器吸合，液面低于探针时对应的继电器释放。
设计水塔自动上水的继电器控制电路，用一台三相异步电机拖动水泵打水，要求将水位控制在P 1、P 2之间。
解：E8.1 A one-station forward-reverse motor-starter for three-phase induction motor is shown in Figure . Draw a schematic diagram of two-station control according to the circuit.图 习题的图B FRFU图(b) 习题的解答(b)C ABPOWER CIRCUITCONTROL CIRCUIT X Figure解：将上述一地正反转控制电路改为两地正反转控制后，主电路不变，控制电路改为图(a)。
图(a) 习题的解答FU 2。
继电接触器控制系统习题
第5章继电接触器控制系统1、在电动机的继电器接触器控制电路中，零压保护的功能是( )。
(a) 防止电源电压降低烧坏电动机(b)防止停电后再恢复供电时电动机自行起动(c) 实现短路保护2、在三相异步电动机的正反转控制电路中，正转接触器与反转接触器间的互锁环节功能是( )。
(a)防止电动机同时正转和反转(b)防止误操作时电源短路(c)实现电动机过载保护3、为使某工作台在固定的区间作往复运动，并能防止其冲出滑道，应当采用( )。
(a)时间控制(b)速度控制和终端保护(c) 行程控制和终端保护4、在继电器接触器控制电路中，自锁环节触点的正确连接方法是( )。
(a) 接触器的动合辅助触点与起动按钮并联(b) 接触器的动合辅助触点与起动按钮串联(c) 接触器的动断辅助触点与起动按钮并联5、在机床电力拖动中要求油泵电动机起动后主轴电动机才能起动。
若用接触器KM1 控制油泵电动机，KM2控制主轴电动机，则在此控制电路中必须( )。
(a) 将KM1的动断触点串入KM2的线圈电路中(b) 将KM2的动合触点串入KM1的线圈电路中(c) 将KM1的动合触点串入KM2的线圈电路中6、图示控制电路的作用是( )。
(a) 按一下SB1，接触器KM 通电，并连续运行(b) 按住SB1，KM通电，松开SB1，KM断电，只能点动(c)按一下SB2接触器KM通电，并连续运行。
7、图示的三相异步电动机控制电路接通电源后的控制作用是( )。
(a) 按下SB2，电动机不能运转(b) 按下SB2，电动机点动(c) 按动SB2，电动机起动连续运转；按动SB1，电动机停转KM8、分析图示控制电路，当接通电源后其控制作用正确的是( )。
(a)按SB2，接触器KM 通电动作；按SB1，KM 断电恢复常态(b)按着SB2，KM通电动作，松开SB2，KM即断电(c)按SB2，KM通电动作，按SB1，不能使KM断电恢复常态，除非切断电源9、在图示的控制电路中，按下SB2，则( )。
继电器接触器控制继电器控制习题讨论
分析一个具有自锁功能的控制电路的工作原理。
要点二
解析
具有自锁功能的控制电路通常包括一个启动按钮、一个停 止按钮、一个继电器和一个接触器。当按下启动按钮时， 继电器吸合，接触器的触点闭合，从而接通负载电路。同 时，继电器的辅助触点也闭合，将启动按钮短接，使得即 使松开启动按钮，负载电路仍然保持接通状态。当按下停 止按钮时，继电器释放，接触器的触点断开，负载电路断 开。
ERA
继电器工作原理及类型
工作原理
继电器是一种电控制器件，通过小电流控制大电流的开关。当输入量（如电压、 电流、温度等）达到规定值时，使被控制的输出电路导通或断开的电器。
类型
根据工作原理和用途，继电器可分为电磁继电器、固态继电器、时间继电器、 热继电器等多种类型。
接触器工作原理及类型
工作原理
接触器是一种用于远距离频繁地接通和断开交直流主电路及 大容量控制电路的电器。其主要控制对象是电动机，也可用 于控制其它电力负载，如电热器、照明、电焊机、电容器组 等。
类型
根据主触头通过电流的种类，接触器可分为交流接触器和直 流接触器两大类。
继电器与接触器区别与联系
区别
继电器主要用于信号检测、传递、转换和处理，控制的电路一般较小；而接触器 主要用于主电路的通断控制，控制的电路一般较大。此外，继电器的触头容量较 小，一般不需灭弧装置；而接触器的触头容量较大，需要灭弧装置。
确保电路在正常工作状态下不会对人员和 设备造成危害，采取必要的保护措施，如 过载保护、短路保护等。
电路应能在规定的工作条件下稳定可靠地 工作，尽量减少故障发生的可能性。
经济性原则
可维护性原则
在满足安全性和可靠性的前提下，尽量简 化电路结构，降低制造成本。
