母线保护.
母线保护原理与配置
母线保护原理与配置母线保护是电力系统中非常重要的部分，它的作用是保护母线系统免受过电流、过电压等异常情况的影响，确保电力系统的安全稳定运行。
母线是电力系统中连接各种电气设备的主要导线，是电能的主要集中输电通道，因此母线的可靠性和安全性对整个电力系统至关重要。
母线保护的原理主要包括过流保护、过电压保护、短路保护等。
过流保护是最常见的母线保护方式，其原理是通过检测母线上的电流，当电流超过设定值时，保护装置将对电流进行保护动作，切断电路，保护母线系统不受过电流的影响。
过电压保护则是针对母线系统可能出现的过电压情况，通过检测电压，当电压超过设定值时，保护装置将切断电路，保护母线系统。
短路保护则是针对母线系统可能出现的短路故障，保护装置会检测母线电流的突变情况，及时切断电路，保护母线系统。
母线保护的配置需要考虑到电力系统的整体结构，母线的电流负荷情况，以及系统的安全性要求。
一般来说，母线保护系统应包括主保护和备用保护两个部分，主保护通常采用电流互感器或电流变压器等装置进行电流检测，备用保护则是为了保证在主保护失效时，系统仍能得到保护。
母线保护的配置还应考虑到保护的速度、可靠性和抗干扰能力，保证保护系统的准确性和及时性。
在实际的母线保护配置中，还需考虑到电力系统的运行环境、负荷情况、系统的拓扑结构等因素，选择合适的保护装置和保护参数，保证母线系统的安全稳定运行。
此外，母线保护的配置还需要考虑到保护的整体性，保护系统的协调性，保护的通信联动等方面，保证母线保护系统的全面性和系统性。
总的来说，母线保护的原理与配置是电力系统保护的重要组成部分，保护的准确性和及时性对电力系统的安全运行至关重要。
在母线保护的配置过程中，需要全面考虑电力系统的运行情况，保护的灵活性和可靠性，保护系统的协调性，保护的整体性，保护的速度和抗干扰能力等因素，保证母线系统的安全性和稳定性，保护电力系统的安全运行。
母线保护的主要方式
母线保护的主要方式以母线保护的主要方式为标题，我们将介绍母线保护的几种主要方式。
母线是电力系统中的重要组成部分，负责将电能从发电厂输送到各个用电负荷点。
母线的安全运行对于电力系统的稳定运行至关重要，因此需要采取有效的保护措施。
一、过电流保护过电流保护是母线保护中最常用的一种方式。
当母线发生短路或过负荷故障时，会产生过电流现象。
过电流保护主要通过电流互感器来实现。
当电流超过设定值时，保护装置会发出信号，切断故障部分的电源，保护母线不受损害。
二、差动保护差动保护是一种采用电流差动原理的保护方式，常用于高压母线的保护。
差动保护装置会监测母线两端的电流，并进行比较。
如果电流差超过设定值，说明发生了故障，保护装置会切断故障部分的电源，保护母线不受损害。
三、电压保护电压保护主要用于保护母线的电压稳定。
电压保护装置会监测母线的电压，当电压超过或低于设定范围时，会发出信号，触发相应的保护动作。
电压保护可以避免母线过电压或欠电压引起的故障，保护母线的安全运行。
四、频率保护频率保护主要用于保护母线的频率稳定。
频率保护装置会监测母线的频率，当频率超过或低于设定范围时，会发出信号，触发相应的保护动作。
频率保护可以避免电力系统频率异常引起的故障，保护母线的安全运行。
五、接地保护接地保护用于保护母线的接地故障。
母线的接地故障会导致电流大量通过接地电阻流向地，造成电压不平衡和过热现象。
接地保护装置会监测接地电流，当接地电流超过设定值时，会发出信号，切断故障部分的电源，保护母线不受损害。
六、过温保护过温保护用于保护母线的温度过高。
母线长时间过载运行或存在局部故障时，会导致母线温度升高，可能引发火灾等安全事故。
过温保护装置会监测母线的温度，当温度超过设定值时，会发出信号，触发相应的保护动作，保护母线的安全运行。
母线保护的主要方式包括过电流保护、差动保护、电压保护、频率保护、接地保护和过温保护。
这些保护方式能够及时发现和切断故障部分的电源，保护母线不受损害，确保电力系统的稳定运行。
母线保护培训课件
建立完善的巡检和应急预案，及时发现和处理装置异常；加强培训，提高运行人员的技能水平，确保在异常情况下能够迅 速采取正确的处理措施。
THANKS
谢谢您的观看
等手段迅速定位故障原因并采取有效措施。
案例三：母线保护装置异常处理
异常情况
母线保护装置出现异常信号，提示“通道异常”和“装置异常”。
处理过程
运行人员首先确认装置是否正常工作，然后检查通道连接是否正常。如果通道存在问题，需对通道进行修复；如果装置存 在问题，应将装置停电并检查处理。在此期间，应启动备用母线保护装置并按照相关规定操作。
电流保护原理
电流保护基于电流突变量原理，通过检测母线电流的 变化量来判断是否发生短路故障。当母线发生短路故 障时，电流会突然增大，超过设定值时，保护装置就 会动作，切除故障。电流保护通常分为定时限和反时 限两种类型，定时限电流保护根据电流大小和持续时 间触发保护动作，反时限电流保护根据电流大小和变 化速度触发保护动作。
定期检修
按照厂家建议的时间间隔，对母线保护装置进行 检修和试验，确保装置的功能正常。
故障处理
当母线保护装置出现故障时，应立即进行处理， 根据故障类型采取相应的处理措施。
03
母线保护故障及处理
母线保护故障的类型
母线短路故障
由于母线之间的短路，导致母线保护装置动作，跳闸断路器以切 除故障。
母线过载故障
当母线负载超过其承受能力时，母线保护装置将启动过载保护， 断开相应的断路器。
母线欠压故障
当母线电压低于正常值时，母线保护装置将启动欠压保护，断开 相应的断路器。
母线保护故障的处理方法
对于母线短路故障
应立即断开相应的断路器，隔离故障母线，并检查母线及其相关设备，找出故障点进行修 复。
母线保护文档
母线保护1. 引言母线是电力系统中的重要组成部分，用于连接发电机、变压器和配电设备，承载着大量的电力传输和分配任务。
由于母线在电力系统中的重要性，保护母线免受故障和损坏的影响至关重要。
本文将介绍母线保护的概念、作用和常见的保护方案。
2. 母线保护的目的和作用母线保护的主要目的是保护电力系统中的母线免受故障和损坏的影响。
在电力系统中，母线上的故障可能会导致电力系统的短路、火灾等危险情况，甚至可能造成电网停电。
因此，母线保护的主要作用是快速检测并切除故障部分，以保护电力系统的安全运行。
3. 母线保护的常见方案在电力系统中，为了保护母线免受故障和损坏的影响，通常采用以下几种常见的母线保护方案。
3.1 过流保护过流保护是最常见的母线保护方案之一。
当母线上发生短路或电流超过额定值时，过流保护装置会迅速切除电路，以防止故障扩大。
过流保护可以根据母线电流的大小和持续时间来进行判断和动作。
3.2 差动保护差动保护是一种基于电流差动测量的母线保护方案。
当母线上的总电流与进出电流不平衡时，差动保护装置会发出信号，并切除故障部分。
差动保护可以快速响应故障，保护母线免受故障扩大的影响。
3.3 电压保护电压保护用于检测母线上的电压异常情况。
当母线电压超过或低于额定值时，电压保护装置会切除故障电路，以保护母线和相关设备的安全运行。
3.4 温度保护温度保护用于监测母线的温度，当母线温度超过安全限制时，温度保护装置会发出警报并采取相应的措施，以保护母线不受过热损坏。
3.5 地电流保护地电流保护用于检测母线上的地电流异常情况。
当母线发生接地故障时，地电流保护装置会迅速切除故障部分，以保护母线和相关设备免受故障损坏。
4. 母线保护的工作原理母线保护的工作原理基于对母线电流、电压、温度和地电流等参数的监测和判断。
当检测到异常情况时，保护装置将根据预设的保护逻辑和参数设置进行切除故障，保护母线不受进一步损坏。
5. 母线保护的设计考虑因素在设计母线保护方案时，需要考虑以下因素：•电力系统的性质和复杂程度•母线的额定电流和电压•可靠性要求和保护速度•其他保护装置和设备的配合6. 结论母线保护是电力系统中的重要组成部分，用于保护母线免受故障和损坏的影响。
母线保护的原理及调试

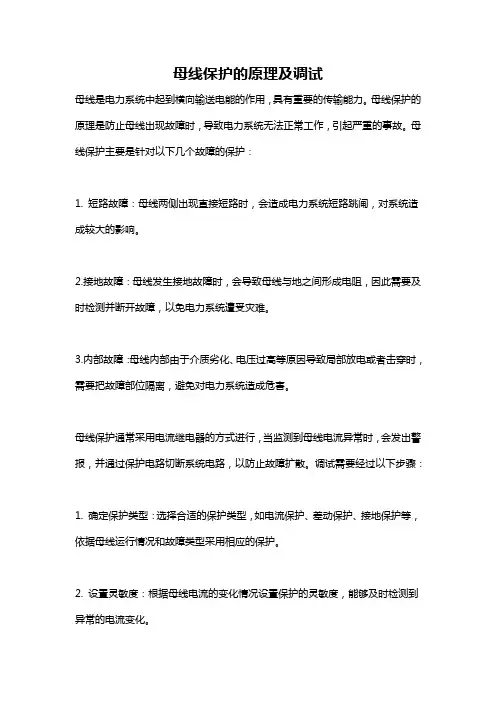

母线保护的原理及调试
母线是电力系统中起到横向输送电能的作用，具有重要的传输能力。
母线保护的原理是防止母线出现故障时，导致电力系统无法正常工作，引起严重的事故。
母线保护主要是针对以下几个故障的保护：
1. 短路故障：母线两侧出现直接短路时，会造成电力系统短路跳闸，对系统造成较大的影响。
2.接地故障：母线发生接地故障时，会导致母线与地之间形成电阻，因此需要及时检测并断开故障，以免电力系统遭受灾难。
3.内部故障：母线内部由于介质劣化、电压过高等原因导致局部放电或者击穿时，需要把故障部位隔离，避免对电力系统造成危害。
母线保护通常采用电流继电器的方式进行，当监测到母线电流异常时，会发出警报，并通过保护电路切断系统电路，以防止故障扩散。
调试需要经过以下步骤：
1. 确定保护类型：选择合适的保护类型，如电流保护、差动保护、接地保护等，依据母线运行情况和故障类型采用相应的保护。
2. 设置灵敏度：根据母线电流的变化情况设置保护的灵敏度，能够及时检测到异常的电流变化。
3. 调整区域参数：当母线保护范围较大时，需要将保护范围分成若干个区域进行保护，需要调整不同区域的参数，确保保护的准确性。
4. 检查计时器：保护计时器的调整也非常重要，可以保证保护速度的准确性。
5. 并联进行：如果有多个母线保护连接在一起，需要进行并联调试，确保系统运行的稳定性。
6. 测试程序：最后，需要根据测试程序进行调试，检查保护是否准确、是否可以正常工作。
母线保护
目录1 概述 (2)1.1高压母线上故障可归纳为3种： (2)1.2母线保护的装设时机 (2)1.3设计母线保护时应注意以下几个问题： (2)1.4母线保护主要研究的方向： (2)2 母线保护的分类 (4)2.1母线保护按其原理可分为以下几类 (4)2.2电流差动原理 (6)2.3母联电流相位比较原理 (7)2.4电流相位比较式母线保护原理 (8)2.5按差动回路中的电阻大小分类 (8)3 带制动特性的母线差动保护 (10)4 JMH-1型母线差动保护装置基本原理 (11)4.1差动回路的工作原理 (11)4.2关于差动回路还有以下几点需要说明： (13)5 电流相位比较式母线保护 (14)5.1小母线不带电的情况 (15)5.2母线处于正常运行或外部故障情况 (15)5.3母线内部短路故障 (16)5.4延时回路的作用 (16)致谢 (17)总结 (18)参考文献 (19)1 概述1.1高压母线上故障可归纳为3种：一是母线上所连设备（包括开关、电流互感器、电压互感器、避雷器）故障；二是母线瓷瓶（包括隔离刀闸、支持瓷瓶）闪络或母线的带电导线直接闪络；三是某些人为的操作和作业引起的故障。
1.2母线保护的装设时机根据我国国家标准《继电保护及安全自动装置技术规程》GB14285-1993，目前我国在下列情况下均装设专门的母线保护：(1）在110kV的双母线和220kV及以上的母线上，为保证快速地有选择性地切除任一组（或段）母线上发生的故障，而另一组（或段）无故障的母线仍能继续运行，应装设专用的母线保护。
对于一个半断路器接线的每组母线应装设两套母线保护。
(2)110kV及以上的单母线，重要发电厂的35kV母线或高压侧为 110kV及以上的重要降压变电站的35kV母线，按照系统的要求必须快速切除母线上的故障时，应装设专用的母线保护。
1.3设计母线保护时应注意以下几个问题：(l）母线故障对电力系统稳定将造成严重威胁，必须以极快的速度切除，同时为了防止电流互感器（TA）饱和使保护误动，也要求保护在故障后几个毫秒内电流互感器饱和前就能反应。
母线保护的配置及基本原理-广西电网电力调度控制中心
➢ 母线上连接元件的后备保护虽然可以切除母线故障，但时间较长， 系统电压长时间降低，破坏系统稳定性。
✓ 快速、准确、有选择切除故障的母线保护有利于电力系统的稳定， 因此设置专门的母线保护。
1
母线保护的背景知识
设置母线保护的场合
国家标准《继电保护及安全自动装置技术规程》GB14285-1993 规定，下列情况均装设专门的母线保护：
2
母线保护的配置及基本原理
双母线的母差保护
开关 母线
220kV#1M
L1 I1
L2 I2
CT I0
220kV#2M
线路
I3 L3
I4 L4
母联 开关
2
母线保护的配置及基本原理
220kV#1M 220kV#2M
L1
L2
I1
双母线的母差保护
I2
大差 #1M小差
I0
双母线母差保护
#2M小差
大差元件 小差元件
220kV#1M小差差动 220kV#2M小差差动电
电流为零
流大于整定值
I3
I4
L3
L4
母联死区保护：母联开关和母联CT之 间称为母差保护的死区，该区域发生 故障，母差保护动作一次后仍不能将 故障隔离。为提高保护动作速度，故 设置专门的母联死区保护。
判断故障发生在220kV#2M
母差保护动作跳开220kV#2M上 所有元件，但故障仍未被隔离
I3
I4
L3
L4
断路器失灵保护
线路发生故障
I0
线路保护动作跳开两侧开关
DL1接到跳闸指令后未跳开 断路器失灵保护动作
启动母差保护跳开DL1所在的220kV#1M 上所有开关
母线保护的保护范围
母线保护的保护范围嘿，朋友们！今天咱来唠唠母线保护的保护范围这个事儿。
母线，那可是电力系统里的大宝贝呀！就好像是电路中的交通枢纽，各种电流都得从它这儿过。
那母线保护呢，就是专门守护这个大宝贝的卫士啦！你想想看，要是没有母线保护，那可不得了。
就好比一条重要的道路没有了交警指挥，那不得乱套呀！母线保护的范围呢，就像是给母线围上了一圈坚固的保护罩。
它要保护母线本身呀，不能让母线受到任何伤害，这就像是保护我们自己的心脏一样重要。
要是母线出了问题，那整个电力系统可能都要瘫痪啦，那后果简直不堪设想，咱家里的电可能就没啦，那多不方便呀！它还要保护和母线连接的各种设备，像什么开关呀、刀闸呀等等。
这些设备就像是母线的小伙伴，它们和母线一起为我们服务。
母线保护就得确保它们都能正常工作，不能出岔子。
而且哦，母线保护可机灵着呢！它能快速地察觉到任何不对劲的地方，一旦有个风吹草动，它就能立刻行动起来，把问题解决掉。
这就好像一个超级敏锐的侦探，任何蛛丝马迹都逃不过它的眼睛。
比如说，要是有个地方电流突然不正常了，母线保护就能马上发现，然后采取措施，防止问题扩大。
它是不是很厉害呀？那要是没有了母线保护的这个保护范围，会怎么样呢？那可就好比战士上战场没有了盔甲呀，母线就赤裸裸地暴露在危险之中了。
随便一点小毛病都可能引发大问题，那可真是太可怕啦！所以说呀，母线保护的保护范围真的是太重要啦！我们的生活可离不开它呢。
我们得好好感谢这些默默守护我们电力系统的母线保护装置呀！总之呢，母线保护的保护范围就是电力系统的一道坚实防线，有了它，我们才能安心地享受电带来的便利。
大家说是不是呀？。
母线保护
FU
KD3
FU
L1 TA1 QF1 TA6 QF5 TA5 QF3
L2 TA2 QF2
KD2
KM2
K
QF4
Ⅰ Ⅱ
KD3 KD3
KM1-1 KM1-2 KM2-1
KS3 KS4 KS5
跳QF1 跳QF2 跳QF3 跳QF4
KM2-2 KS6
TA3 L3
TA4 L4
KD2
KM3-1 KS7
跳QF5
+WC L1 TA1 QF1 TA6 QF5 TA5 QF3 QF4 L2 TA2 QF2
• 母联死区故 障
Ⅰ
I0
Ⅱ
I3
I4
跳Ⅰ母后，由于故障未切除，大差不返回（I3+I4≠0） 母联分位，经延时后封母联TA •Ⅱ母小差：I3+I4≠0，Ⅱ母小差起动跳Ⅱ母
i 2 i 4 im i 2 i 4 i1 i 3 故障电流
i1 i 2 im i1 i 3 (i1 i 3)
TA6 QF5 TA5
QF1
QF2
Ⅰ Ⅱ
QF3 QF4
KD3
TA3 L3
TA4 L4
KD2
2、发生内部故障时的工作原理
L1 TA1 QF1 TA6 QF5 TA5 L2 TA2 QF2 KD1
K
QF3
QF4
Ⅰ Ⅱ
KD3
TA3
L3 L4
TA4
KD2
+WC
KD1 KD1
-WC KM3
KD1
KM1 KS1 KS2
KD1
FU
KD3
FU
KD2
Ⅰ Ⅱ
KD3 KM1-1 KM1-2
母线保护知识点总结
母线保护知识点总结一、母线保护的重要性母线是电力系统中承担着输送电能和分配电能的重要部件。
母线保护的主要目的是防止母线发生短路故障并保护母线周围的电气设备。
一旦发生母线故障，将会对整个电力系统产生严重的影响，甚至导致电力系统的大面积停电事故。
因此，母线保护对于保障电力系统的安全稳定运行具有重要意义。
二、母线保护的基本原理1.母线保护的基本原理母线保护的基本原理是通过测量母线上的电流和电压信息，判断母线是否发生故障，一旦发现故障，立即采取相应的保护措施，以保护母线和周围的电气设备。
2.母线保护的主要功能（1）过载保护：当母线通常操作时，母线保护应能够检测并保护母线不受过载电流的影响。
（2）短路保护：当母线发生短路故障时，母线保护应能够快速准确地切除故障母线，以防止短路电流对电力系统造成严重损害。
（3）接地保护：母线接地故障会导致系统的零序电流增大，母线保护应能够检测并保护母线不受接地故障的影响。
三、母线保护的类型1.电流保护电流保护是通过测量母线的电流信息，判断母线是否发生故障，从而实现对母线的保护。
根据不同的测量原理和保护功能，电流保护可以分为电流差动保护、电流比率保护、电流限制保护等。
2.电压保护电压保护是通过测量母线的电压信息，结合母线的接线方式，判断母线是否发生故障，从而实现对母线的保护。
电压保护主要包括欠压保护和过压保护。
3.频率保护频率保护是通过测量母线的频率信息，判断母线是否发生故障，从而实现对母线的保护。
频率保护主要包括频率减小保护和频率增大保护。
四、母线保护的特点1.快速性：母线保护应能够快速准确地切除故障母线，以防止短路电流对电力系统造成严重损害。
2.稳定性：母线保护在正常运行条件下应能对母线的过载和接地故障进行稳定准确的保护。
3.可靠性：母线保护的装置和元件应具有较高的可靠性，以保证母线保护系统能够在故障发生时正常可靠地工作。
五、母线保护的技术实现1.电流差动保护技术电流差动保护是母线保护的一种重要技术手段，通过对母线两侧电流进行差动比较，判断母线是否发生故障，并实现对母线的保护。
母线的保护方式
母线的保护方式
对于母线的各种故障，其爱护主要有两种方式：(1)利用供电元件的爱护切除母线故障。
对于不太重要的变电站，可利用变压器等供电元件的第Ⅱ段爱护来切除母线故障。
(2)专设母线爱护。
在下列状况下应装设特地的母线爱护：
1)在110kV及以上的双母线和分段单母线上，为保证有选择性地切除任一段母线上所发生的故障，而另一段无故障的母线仍能连续运行．应装设专用的母线爱护。
2) 110kV及以上的单母线，高压侧为110kV及以上的重要降压变电所的35kV母线，根据装设全线速动爱护的要求必需快速切除母线上的故障时，应装设专用的母线爱护。
专用母线爱护通常按差动原理构成，其爱护范围是母线及各个出线电流互感器靠近母线侧的全部电气一次部分。
由于母线爱护关联到母线上的全部出线元件，因此母线爱护应与其他爱护及自动装置相协作。
(1)当母线发生短路故障（故障点在断路器与电流互感器之间）或断路器失灵时，若线路上设置闭锁式高频爱护，母线爱护动作时为使对侧的高频爱护装置动作跳开断路器，母线爱护应使本侧的高频发信机停信。
(2)当重要变电站母线上发生故障时，为防止线路断路器对故障母线进行重合，母线爱护动作后，应闭锁线路重合闸。
(3)为使在母线发生短路故障而某一断路器失灵或故障点在断路器与电流互感器之间时，失灵爱护能牢靠切除故障，母线爱护动作后，应启动失灵爱护。
(4)在500kV变电站中，当220kV侧母线发生故障跳闸而变压器断路器失灵，或220kV侧变压器断路器失灵需跳开相应母线，此时母线爱护动作需启动该变压器爱护跳另两侧。
(5)当变压器发生低压侧故障需跳母线侧断路器而此断路器失灵，变压器爱护装置需解除母线失灵复合电压闭锁。
母线保护
1 & 1 n & & & & I j = − (I u1 + I u 2 LL + I un ) = − ∑ I ui n n i =0
因此在正常情况下流入电流差动继电器的的电流为各电流互感器励磁电流之 和。这就是继电器的不平衡电流。 不平衡电流在正常情况下和在外部短路故障时都有，因此整定差动继电器的启动 电流要考虑躲开不平衡电流。
二、母线保护原理
母线大差是指除母联开关和分段开关外所有支路电流所构成的差动回路。 母线大差是指除母联开关和分段开关外所有支路电流所构成的差动回路。 大差不受母线运行方式影响。 大差不受母线运行方式影响。 各段母线的小差是指该段 各段母线的小差是指该段 母线上所连接的所有支路 （包括母联和分段开关） 包括母联和分段开关） 电流所构成的差动回路。 电流所构成的差动回路。 1CT、2CT、3CT、4CT 和2CJ构成母线大差 1CT、2CT、5CT和1CJ 构成Ⅰ母小差 3CT、4CT、 5CT和3CJ 构成Ⅱ母小差 母线大差跳开的是母联断路器， 小差跳开的是与故障母线连接的断路器。
Title
Ⅰ母小差和大差保护将跳开与Ⅰ母连接 的所有元件和母联断路器。但故障并没 有切除，母线Ⅱ上的供电元件仍向故障 点提供短路电流。
母联死区保护 Ⅰ母差动作后经死区保护延时后检测母 联断路器位置，若母联处于跳位， 联断路器位置，若母联处于跳位，并且 母联电流大于定值时， 母联电流大于定值时，闭锁母联电流互 感器，母联电流不再计算入差动保护， 感器，母联电流不再计算入差动保护， 从而破坏Ⅱ母电流平衡， 从而破坏Ⅱ母电流平衡，使Ⅱ母差动动 最终切除故障。 作，最终切除故障。
i=
& & & I s1 , I s 2 LL I sn
母线保护原理
母线保护原理
母线保护是一种用于保护电力系统中母线的重要保护装置。
它的主要功能是及时检测和隔离可能发生的母线故障，以保证电力系统的安全运行。
母线保护的工作原理通常基于电流差动保护和电压差动保护。
对于电流差动保护，系统中的所有母线端点都会安装电流变压器（CT）。
当电流通过母线时，CT会检测电流的大小并将信
息传递给差动继电器。
差动继电器会将所有CT的输入电流进
行比较，若存在差异，则会启动保护动作以隔离故障点。
电压差动保护则是通过电压变压器（VT）来实现的。
VT会检
测母线两端的电压，并将信息传递给差动继电器。
差动继电器会将所有VT的输入电压进行比较，如果有差异，则会发出警
报或启动保护动作。
除了差动保护外，母线保护还可以采用过电流保护来实现。
过电流保护通常是通过在母线两端或者接地处安装电流保护继电器来实现的。
当电流超过设定值时，电流保护继电器会启动保护动作以隔离故障点。
为了提高母线保护的可靠性和准确性，还可以采用同期比较、相位比较、频率比较等方法来检测母线故障，并进行保护动作。
总之，母线保护的原理是基于电流差动保护、电压差动保护和过电流保护等手段，通过检测和隔离电流或电压差异来实现对母线的保护，以确保电力系统的安全运行。
母线保护有哪些
母线保护有哪些
利用供电元件的爱护装置切除母线故障：即不太重要的较低电压的母线，或母线本身就是被爱护设备的单元部分。
可不设专用母线爱护。
母线故障是电力系统中特别严峻的故障, 它直接影响母线上所连接的全部设备的平安牢靠运行, 导致大面积事故停电或设备的严峻损坏, 对于整个电力系统的危害极大。
随着电力系统技术的不断进展, 电网电压等级不断上升,对母线爱护的快速性、灵敏性、牢靠性、选择性的要求也越来越高。
一般状况是不采纳专用母线爱护的，而是利用供电元件的爱护装置就可以把母线故障切除，例如发电厂单母线上接有发电机，母线故障时就可以利用发电机的过电流爱护将断路器跳闸；降压变电所的低压母线故障时，通过变压器的过电流爱护将断路器跳闸予以切除。
而在当利用供电元件的爱护装置切除母线故障时，故障切除时间较长；当双母线同时运行或母线为分段单母线运行时，上述爱护不能有选择性的切除故障母线，应设置特地的母线爱护:1）110KV及以上的双母线和分段单母线上为保证有选择性的切除任一组（或段），而另一组无故障的母线仍能连续运行；2）110KV及以上的单母线，重要发电厂的35KV母线或高压侧为110KV及以上的重要降压变电所的35KV母线；均应专用母线爱护。
为满意速动性和选择性的要求，母线爱护都是按差动爱护原理构成的，有完全电流差动母线爱护、电流比相式母线爱护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压板说明
投母差保护 投互联 投母联充电 投母联过流 投断路器失灵 投母联非全相 投分列运行
母线差动保护（1）
母线差动保护起动元件 a）电压工频变化量元件 当两段母线任一相电压工频变化量大于门坎（由浮动门坎和固定门 坎构成）时电压工频变化量元件动作，其判据为： △u >△UT +0.05UN 其中：△u为相电压工频变化量瞬时值；0.05UN 为固定门坎；△UT 是 浮动门坎，随着变化量输出变化而逐步自动调整。该元件灵敏度高， 动作速度极快，几乎可以在故障零点启动，对差动元件抗TA饱和至关 重要。 对RCS-915E因主接线母线上没有三相TV，电压工频变化量启动 元件改为电流工频变化量元件。当制动电流工频变化量大于门坎（由 浮动门坎和固定门坎构成）时电流工频变化量元件动作，其判据为： △si >△SIT +0.5IN 其中：△si为制动电流工频变化量瞬时值；0.5IN 为固定门坎；△SIT 是浮动门坎，随着变化量输出变化而逐步自动调整。 b）差流元件 当任一相差动电流大于差流起动值时差流元件动作，其判据为： Id > Icdzd 其中：Id为大差动相电流；Icdzd为差动电流起动定值。
RCS915型号
RCS—915AB型微机母线保护装置，适用于各种电压等级的 单母线、 单母分段、双母线等各种主接线方式，母线上允许 所接的线路与元件数最多为21个（包括母联），并可满足有 母联兼旁路运行方式主接线系统的要求。 RCS—915CD/CT微机母线保护装置，主要适用于各种电压 等级的双母单分段主接线方式，母线上允许所接的线路与元件 数最多为18个（不包括母联和分段开关），并可满足有母联 兼旁路运行方式主接线系统的要求。其中CT型保护可以满足 非标准接线方式主接线系统的要求，并且可以提供失灵动作联 跳主变其它各侧的接点。 当两段短母线上连接元件个数不对称，造成其中一段短母 线上连接元件个数多于9个时，应选用CT型保护。使用CT型 保护，可以通过整定刀闸位置拓扑控制字灵活地对系统进行配 置，不但可以适应某条分段母线上连接元件个数多于9个的情 况，甚至还可以定义出在两分段母线上进行切换操作的支路。
各种型号的保护配置
915AB型微机母线保护装置设有母线差动保护、母联充电保 护、母联死区保护、母联失灵保护、母联过流保护、母联非全相保护 以及断路器失灵保护等功能。 RCS—915CD/CT微机母线保护装置设有母线差动保护、母联充电保 护、母联死区保护、母联失灵保护、母联过流保护、母联非全相保护 以及断路器失灵保护等功能。 RCS—915E型微机母线保护装置设有母线差动保护和断路器失灵保 护功能。 RCS—915F型微机母线保护装置设有母线差动保护、母联充电保护、 母联死区保护、母联失灵保护以及母联过流保护等功能。 RCS—915G微机母线保护装置设有母线差动保护、母联充电保护、 母联死区保护、母联失灵保护以及母联过流保护等功能。 RCS－915AS型微机母线保护装置设有母线差动保护、母联充电保 护、母联死区保护、母联失灵保护、母联过流保护、母联非全相保护、 分段失灵保护、起动分段失灵以及断路器失灵保护等功能。 RCS—915GS微机母线保护装置设有母线差动保护、母联充电保护、 母联死区保护、母联失灵保护以及母联过流保护等功能。
概述
与其他保护及自动装置的配合：
1）对非3/2接线方式，母线保护动作后要跳线路的对侧开 关。 2）闭锁重合闸，因为母线上的故障一般是永久性故障。 3）起动断路器失灵。
母线保护的一般配置：
1）母线差动、母联（或分段）相关的保护、断路器失灵 2）3/2接线方式的母线保护一般仅配置母线差动。断路器 失灵由专门的断路器保护去完成，母线保护只要实现跳 闸即可。
母线保护
概述
• 母线是发电厂和变电站的重要组成部分之一，又 称为汇流排，是汇集电能和分配电能的重要设备。 • 母线的接线方式主要有： 单母线、单母分段、双母线、双母分段、3/2接线
•
•
母线的故障类型以单相接地和相间短路故障为主。
母线保护对电流互感器的要求： 母线保护应接在专用TA二次回路中。TA的测量精度、 暂态特性和抗饱和能力要强。TA安装时应尽量靠近线 路或变压器侧，使母线保护与线路保护或变压器保护 有重叠的保护区。
RCS—915E 型微机母线保护装置，主要适用于一个半断路器主 接线方式，母线上允许所接的线路与元件数最多为9个。 RCS—915F 型微机母线保护装置，适用于66KV及以下电压等级 中性点不接地系统（两相式CT）的单母线、 单母分段、双母线等各种 主接线方式，母线上允许所接的线路与元件数最多为31个（包括母联）， 并可满足有母联兼旁路运行方式主接线系统的要求。 RCS—915G 微机母线保护装置，主要适用于66KV及以下电压等 级中性点不接地系统（两相式CT）的双母单分段或单母三分段主接线方 式，母线上允许所接的线路与元件数最多为28个（不包括母联和分段开 关），并可满足有母联兼旁路运行方式主接线系统的要求。 RCS－915AS 型微机母线保护装置，适用于各种电压等级的双母 双分段主接线方式，由两套装置完成双母双分段母线的保护。每套装置 对应的母线上允许所接的线路与元件数最多为21个（包括母联和分段）， 并可满足有母联兼旁路运行方式主接线系统的要求。 RCS—915GS 是根据石化企业主接线特点专门设计的，适用于 66KV及以下电压等级中性点不接地系统（两相式CT）的微机母线保护 装置，母线上允许所接的线路与元件数最多为28个（不包括母联和分段 开关），并可满足有母联兼旁路运行方式主接线系统的要求。
母线差动保护（2）
I1 I2
I母
IML
II母
I3
I4
首先规定TA的正极性端在母线侧，母 联CT的正极性端在I母侧，电流参考方 向由线路流向母线为正方向。
母线差动保护（3）
差动电流：
I d I1 I 2 I 3 I 4
Id
Kbl
制动电流： I r I1 I 2 I 3 I 4 差流元件动作方程：
