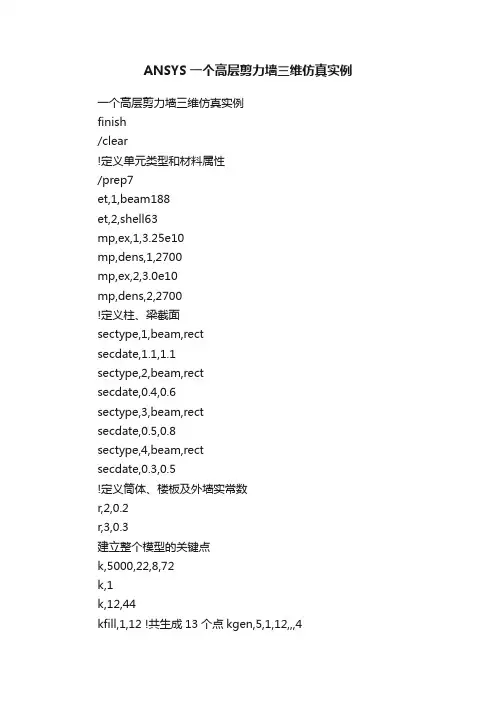

ANSYS一个高层剪力墙三维仿真实例

ANSYS一个高层剪力墙三维仿真实例

ANSYS一个高层剪力墙三维仿真实例一个高层剪力墙三维仿真实例finish/clear!定义单元类型和材料属性/prep7et,1,beam188et,2,shell63mp,ex,1,3.25e10mp,dens,1,2700mp,ex,2,3.0e10mp,dens,2,2700!定义柱、梁截面sectype,1,beam,rectsecdate,1.1,1.1sectype,2,beam,rectsecdate,0.4,0.6sectype,3,beam,rectsecdate,0.5,0.8sectype,4,beam,rectsecdate,0.3,0.5!定义筒体、楼板及外墙实常数r,2,0.2r,3,0.3建立整个模型的关键点k,5000,22,8,72k,1k,12,44kfill,1,12 !共生成13个点kgen,5,1,12,,,4kgen,19,1,60,,,,3/view,1,1,1,1/angle,1,270,xm,0/replot*do,i,1,1021,60l,i,i+60*enddolgen,3,1,18,1,8,,,2 !看每一步模型建立情况lgen,2,1,54,1,,16,,48 lgen,2,1,18,1,,8,,24lgen,2,37,54,1,,8,,24lgen,2,1,144,1,28,,,7latt,1,,1,,5000,,1lesize,all,1.5lmesh,alllsel,u,,,all!建立外环梁模型l,61,65l,65,89l,89,92l,92,68l,68,72l,72,120l,120,109l,109,61lgen,18,289,296,1,,,3,60latt,1,,1,,5000,,2 !同以上不同lesize,all,2lmesh,alllsel,u,,,all !以上四句给刚画的线指定!建立内框架梁模型l,63,111l,85,89l,89,113l,70,118l,92,96l,92,116lgen,18,433,438,1,,,3,60latt,1,,1,,5000,,3 !同以上不同lesize,all,2lmesh,alllsel,u,,,all!建立次梁模型l,62,110l,64,112l,69,117l,71,117l,97,108l,73,77l,80,84l,90,102l,91,103lgen,18,541,549,1,,,3,60latt,1,,1,,5000,,4 !同以上不同lesize,all,2lmesh,allallsel!建立楼层板模型。

ANSYS经典实例汇集(共72个例子)

ANSYS经典实例汇集(共72个例子)
2
47.非线性分析考虑刚度退化 .............................................................................................237 48.一个圆形水池的静力分析 .............................................................................................238 49.ANSYS 中混凝土模式预应力模拟的算例......................................................................239 50.悬臂梁受重力作用发生大变形求其固有频率.............................................................241 51.循环对称结构模态分析.................................................................................................243 52.三角平台受谐波载荷作用的结构响应.........................................................................245 53.三角平台受一地震谱激励的应力分布和支反力.........................................................247 54.三角平台受时程载荷作用的应力分布和变形过程.....................................................249 55.经典层合板理论.............................................................................................................251 56.定易圆轨迹的例子.......................................................................................................258 57.模拟门式刚架施工-单元生死...................................................................................258 58.钢筋混凝土整体式模型例子.......................................................................................261 59.在荷载步之间改变材料属性例子...............................................................................263 60.含预应力的特征值屈曲计算.......................................................................................264 61.振型叠加计算及工况组合例子...................................................................................266 62.柱子稳定分析算(预应力,特征值屈曲,初始缺陷)...........................................269 63. module MConcrete !混凝土模板 ............................................................................272 64.混凝土开裂实例.............................................................................................................280 65.螺栓网格划分...............................................................................................................281 66.自由液面的土石坝平面渗流分析...............................................................................282 67.导出刚度矩阵...............................................................................................................286 68.某混凝土拱坝工程施工期及运行期温度场仿真分析...............................................287 69.移动温度荷载计算.......................................................................................................294 70.SHSD 用于壳-实体装配实例 An .................................................................................296 71.ansys 显示-隐式-回弹分析实例 .........................................................................300 72.工况组合的经典例子...................................................................................................315

ansys幕墙行业应用实例04

ansys幕墙行业应用实例04

点玻自平衡式结构计算:结构尺寸:详见下图材料特性:E=2.06e5 N/mm2ν=0.3 γ=7.85e-5 N/mm3α=1.2e-5 /℃钢材E=1.35e5 N/mm2ν=0.3 γ=7.85e-5 N/mm3α=1.8e-5 /℃不锈钢绞线荷载条件:玻璃自重标准值G AK=0.666e-3N/mm2w=1.252 e-3N/mm2风荷载标准值k水平地震作用标准值Q EK=0.266e-3 N/mm2温度荷载±40℃最不利荷载组合:±40℃+ 以下集中力:每个爪上施加的集中力为F=-4.19e3 N G=-1.73 e3 N F’=-3.58 e3 N G’=-1.48 e3 N建模:模型说明:1.因为自平衡结构中两榀之间设置稳定索,互不传力,每榀在受力上基本相同或相似,没必要对整个结构进行建模,故仅取自平衡结构中最不利的一榀进行建模计算。

2.荷载分析。

玻璃面板将力传给爪件,由爪件再传到转接件进而传到自平衡结构上。

所传的力主要包括风荷载,水平地震荷载,玻璃及爪件自重。

另外,自平衡结构自身还要承受温度荷载和结构本身的自重。

3.约束分析。

经参考多个采用自平衡结构的工程实例,除顶部约束需放松UY约束外(用以消除温度应力),与结构连接处的节点做法基本是采用销接的约束方式,即在建模时仅需放松z向转动,其他全部约束掉就可以了。

4.单元选用。

索采用link10模拟;竖向的大钢管及横向撑杆均采用beam188模拟。

5.施加预应力。

主受力索按30%的最小破断拉力施加,承重索应当施加适当的预应力Ansys模型:分析结果:工况1:最不利荷载组合+降温40℃位移结果:张拉杆索体系规范要求为L/200=52.25mm。

本计算由于采用的是设计值,结果为56.815mm,相差不大,如果改用标准值计算的话应该可以通过,就不浪费精力了。

强度计算结果:竖向钢管:最大应力为125.46 N/mm2<215 N/mm2,满足强度要求。

ansys机械工程应用精华30例

ansys机械工程应用精华30例

ANSYS机械工程应用精华30例本文将介绍30个关于ANSYS机械工程应用的精华案例,包括结构分析、流体动力学、传热分析等多个方面。

结构分析1.案例1:汽车车身的弯曲性能分析使用ANSYS进行车身的有限元分析,确定车身在道路上行驶过程中的弯曲程度和扭曲情况。

2.案例2:飞机机翼的应力和变形分析使用ANSYS对飞机机翼进行有限元分析,以评估其在不同飞行条件下的应力和变形情况。

3.案例3:建筑结构的地震响应分析使用ANSYS进行地震响应分析,预测建筑结构在地震中的位移、速度和加速度等动态响应。

4.案例4:管道支架的疲劳寿命分析使用ANSYS进行管道支架的疲劳寿命分析,以确定其可靠性和寿命。

5.案例5:导轨系统的刚度和振动分析使用ANSYS对导轨系统进行刚度和振动分析,以提高导轨系统的性能和稳定性。

流体动力学6.案例6:风力发电机叶片的气动性能分析使用ANSYS进行风力发电机叶片的流动分析,以确定其气动性能和发电效率。

7.案例7:涡轮机的流动特性分析使用ANSYS对涡轮机的流动特性进行数值模拟,以改进其效率和性能。

8.案例8:水泵系统的压力分布和流量分析使用ANSYS对水泵系统进行压力和流量分析,以优化其设计和性能。

9.案例9:船舶的航行阻力和流场分析使用ANSYS对船舶进行流体动力学分析,研究其航行阻力和流场特性。

10.案例10:油气管道的流量和压力损失分析使用ANSYS对油气管道进行流体分析,以评估管道系统中的压力损失和流量分布。

传热分析11.案例11:电子器件的热管理分析使用ANSYS进行电子器件的传热分析,以提高散热效率并防止温度过高。

12.案例12:热交换器的传热性能分析使用ANSYS对热交换器进行传热分析,以评估其传热性能和热效率。

13.案例13:混凝土结构的温度变化分析使用ANSYS对混凝土结构进行传热分析,以预测其温度变化情况。

14.案例14:玻璃窗的热传导和辐射分析使用ANSYS对玻璃窗进行热传导和辐射分析,以改善建筑的保温性能。

基于ANSYS的幕墙驳接件静力分析

基于ANSYS的幕墙驳接件静力分析

基于 ANSYS的幕墙驳接件静力分析摘要:点支撑玻璃幕墙其承载性能研究通常采用驳接件与玻璃分开进行分析,本文从驳接件层次分析,其核心是要求驳接件有绝对的安全性及受力不变形的特点。

驳接爪横向要承受一定的风压,纵向要承受玻璃的重量和自身重量,在这些力的作用下,爪臂会产生横向和纵向的弯曲变形。

本文以六角爪为例,从理论和实际出发,计算和测试了驳接爪受力时产生的变形情况,并将理论与试验结果进行了对比分析,可为工程设计提供理论参考。

关键词:ANSYS;静力分析;驳接件一、引言随着社会的不断发展和科技的不断进步,玻璃幕墙得到越来越广泛的应用。

其中点支承玻璃幕墙和其他玻璃幕墙一样,是在生产实践中不断发展和完善的,随着玻璃物理性能的提高和玻璃技术的发展,围绕着玻璃作为建筑的外围护结构出现了三种结构形式:首先是明框玻璃幕墙,其次是隐框玻璃幕墙,最后就是点支承玻璃幕墙。

在建筑空间的通透质量上,传统的明框或隐框玻璃幕墙在室内都能看到结构体组成的框,这些分割体阻挡了光线和视线。

玻璃工艺的长足发展使人们自然会想到更多地利用玻璃透明的特性从而引发了点支承玻璃幕墙技术的产生。

点支承玻璃幕墙对支承结构和连接结构的设计,要求结构的表面积最小化,对视线的影响降至最低,因而具有其他形式不可代替的优点——更通透、更安全、更灵活,使建筑的现代工艺美、技术美得以尽情地表现。

因此,点支承玻璃幕墙受到广大建筑师的青睐,并得到快速发展。

二、工程概况:1、工程简介:幕墙标高:11.800m。

基本风压: (50年一遇)地面粗糙度类别:C类抗震设防烈度:8度设计基本地震加速度:玻璃结构:玻璃板块:材料:转接件,驳接爪,驳接头2、荷载计算:按标高11.800m,角部区域计算风压:(1)风荷载计算值:风荷载设计值:单块玻璃承受风荷载:(2)玻璃自重计算玻璃重力密度:玻璃面积:玻璃重量:(3)地震荷载计算:动力放大系数,取5.0:水平地震影响系数最大值,本工程抗震设防烈度:8度,地震加速度0.20。

基于ANSYSWorkbench幕墙单元体挂码强度分析

基于ANSYSWorkbench幕墙单元体挂码强度分析

基于ANSYSWorkbench幕墙单元体挂码强度分析摘要:建筑幕墙以其整体美观、结构轻、采光好的特点,在建筑工程项目建设中得到了广泛应用。

近年来,在科学技术创新发展与应用的推动下,建筑幕墙技术得到了进一步提升,越来越多地借助有限元软件得到更为真实的模拟分析进而得到优化设计[1]。

文中通过CAD建立单元体挂码的三维模型,应用Ansys Workbench 软件进行有限元分析,得出应力、变形的分布情况,然后根据分析的结果在Ansys Workbench下进行优化设计,得到了最优方案,为其设计提供了依据。

关键词:玻璃幕墙;挂码;Ansys Workbench;有限元;模拟;计算前言:建筑幕墙广泛应用于高层建筑和大型公共类建筑上,作为建筑的外围护结构,幕墙的安全性也是最重要的部分。

单元体挂码作为幕墙的一个关键部件,其产品的强度和寿命对整幅幕墙的可靠性和安全性影响很大,所以对挂码进行有限元分析和优化设计有着重大意义。

本文通过实验对比发现,幕墙挂码接触受力最不利位置往往会被遗漏,而软件能很好地把挂码整体受力分析出来,也就能很好地补充理论计算不够全面的情况进而进行优化设计。

正文:幕墙结构是建筑物外观结构的一部分,它必须在满足美观和实用功能的同时,根据幕墙结构的功能需求,对其构件的设计充分考虑使用要求和足够的强度、刚度[2]。

设计过程中要考虑幕墙所可能承受的各种载荷。

由于大多数实际问题难以得到准确解,而有限元不仅计算精度高,而且能适应各种复杂形状,因而成为行之有效的工程分析手段。

有限元分析(FEA)的基本概念是用较简单的问题代替复杂问题后再求解,用有限元法分析静动态强度和结构刚度,是现代设计的必要手段。

采用现代有限元结构分析技术,使单元体挂码结构分析不再仅凭经验进行,并且可以获得设计的参变量(如结构形式、构件的几何尺寸等)与结构响应(如输出的应力和位移)之间的某种关系,还可以利用软件提供的可视化技术实时地观察计算分析的结果,而利用这些信息就可以对结构进行优化[3]。

基于ANSYS分析的某幕墙钢结构设计

基于ANSYS分析的某幕墙钢结构设计
维普资讯 第2 2卷Biblioteka 3期 20 0 6年 6月





Vo . 2,No 3 12 .
Sr trl tucu a En i e r gn es
Jn 0 6 u .2 o
基 于 A S S分 析 的 某幕 墙 钢 结构 设 计 NY
宣 剑 锋
f f

l 、

_
钢管 柱沿 椭 圆周均 匀分 布 ( 2 。各层 圈 梁 与该 图 ) 层 主体结 构楼 板 等 高 , 在 节 点 处 于该 层 楼 板 铰 并
接连 接 。
图 2 一 层 平 面 图
维普资讯
Sr c u a gne r 1 2 No 3 tu t r lEn i e s Vo . 2, .
De i n o r a n- a lS e lS r c u e sg fa Cu t i W l t e t u t r Ba e n t e An l ss o s d o h a y i fANS YS
XUAN Ja fn in e g ( ogi nvrt, hnhi 00 2 T nj U i s y S ag a 20 9 ) ei
Ab tac A de o t e t c u e wh c st e s p r fa r h tcu a u ti l i e p i r e sr t mo lf ra se lsr t r ih i h u po o n a c i tr lc ran wal ss tu n o d r u t e t n y et t cu ewih d fe e tl a a e y ANS .Th t c u a e in o hebe m—o— ou o o a a s hesr t r t ifr n o d c s sb l u YS e sr t r d sg n t a t c l mn c n— u l n ci n n h te ou a e s a s re y p e e td. e to sa d t e se lc l mn b s s i o b if r s n e l l Ke wor s a c ie t r uran wal te t cu e,c nn c in d sg ,de in o o u o t y d r h t cu a c t i l ,se lsr t r l u o e to e i n sg fc l mn fo

基于ANSYSWorkbench的玻璃面板结构分析

基于ANSYSWorkbench的玻璃面板结构分析

基于ANSYS Workbench的玻璃面板承载力分析【摘要】本文采用ANSYS Workbench有限元分析软件对玻璃面板的结构承载力进行了数值模拟,分别采用SHELL和SOLID等单元对给定模型进行计算,并将模拟结果和实际检测数据进行了对比分析。

本文还对适合玻璃承载力分析的几种常用单元进行了讨论。

关键字:有限元玻璃承载力1 前言1.1 玻璃面板结构承载力设计玻璃面板是建筑幕墙的主要结构构件,一方面起到围护结构的作用,另一方面承担传递风荷载和其它荷载的作用。

近年来频繁反生玻璃坠落伤人事故,因此对其进行可靠的数值模拟计算至关重要。

我国现行规范[4]对玻璃的计算提出了数值计算方法,并通过折减系数修正小挠度理论与实际工程的偏差。

但弯曲应力和挠度采用相同的折减系数与客观实际存在误差,因此对于较大工程或重要工程需采用更为精确的方法进行计算,本文以四边简支矩形板为例,探讨ANSYS有限元方法对玻璃承载力的数值模拟技术。

关于任意三角形等异形玻璃面板的承载力计算,可参照文献[1,5]进行。

1.2 ANSYS软件进行有限元分析的方法计算机辅助工程技术(CAE)已经得到越来越广泛的使用,CAE的技术种类有很多,其中包括有限元法(FEM)、边界元法(BEM)和有限差分法(FDM)等。

每一种方法各有其应用的领域,而其中有限元法应用的领域越来越广,现已应用于结构静力学、结构动力学、热力学、流体力学、电路学、电磁学等领域。

目前常用的分析软件有ANSYS、SAP2000、ETABS、STAAD、MIDAS和MIDAS等,国产软件主要有PKPM、3D3S和MTS等。

在ANSYS的高版本中,提供多种建模分析手段,比较常用的方法有:GUI可视化方法、APDL语言方法和通过Workbench的DesignModeler建模分析方法。

GUI可视化分析方法比较传统,有很多资料可供参考[2],对有限元分析的控制比较细致,但学起来比较复杂,可视化效果也不够理想。

ANSYS经典实例汇集(共72个例子)

ANSYS经典实例汇集(共72个例子)
ANSYS SOLID65 环向布置钢筋的例子 .............................................................................4 2.混凝土非线性计算实例(1)- MISO 单压........................................................................6 3.混凝土非线性计算实例(2)- MISO 约束压....................................................................7 4.混凝土非线性计算实例(3)- KINH 滞回......................................................................10 5.混凝土非线性计算实例(4)- KINH 压-拉裂................................................................12 6.混凝土非线性计算实例(5)...........................................................................................13 7.混凝土非线性计算实例(6)...........................................................................................15 8.混凝土非线性计算实例(7)- MISO 滞回......................................................................17 9.混凝土非线性计

ansys线型中庭玻璃幕墙计算书

ansys线型中庭玻璃幕墙计算书

一、线型中庭玻璃幕墙计算1.1基本条件:计算跨度:mm16000计算宽度:mm4500支座:245φ立柱上端与主体砼结构铰接,下端铰接节点:60φ撑棒与245φ立柱铰接(释放竖向约束)拉索预拉力:F P=181KN(较大)1.2各分项荷载标准值: 1.2.1风荷载负压:= 1.690×1.200×1.140×0.500= 1.156ομμβw w z s z k ⨯⨯⨯=2m kN正压:= 1.690×1.000×1.140×0.500=0.963ομμβw w z s z k ⨯⨯⨯=2m kN1.2.2自重荷载计算钢结构重力加速度:g g k 0.1=(由电算软件加载)立面及天面幕墙自重:26.0m kN G k = 1.2.3屋面活荷载 25.0m kN r k = 1.3工况组合: 起控制作用的组合:标准值:k k k w G S += 设计值:k k w G S ⨯+⨯=4.12.1 1.4计算结果:在最不利荷载工况组合下:1.4.116245⨯φ立柱应力等值线图(应力云图) 单位:Mpa最大应力值为:184.445Mpa184.445Mpa <Q235钢材强度设计值215.0Mpa强度满足要求。

1.4.25φ撑棒应力等值线图(应力云图)单位:Mpa 60⨯最大应力值为:17.691Mpa17.691Mpa<Q235钢材强度设计值215.0Mpa强度满足要求。

1.4.3拉索拉力28φ拉索拉力 单位:N拉索最大拉力kN 795.263,kN kN 889.2688.10.484795.263=≤(28φ拉索最小破断力484kn), 拉索强度满足要求。

1.4.3位移等值线图(位移云图) 单位:mm最大位移为:86.029mmmm mm 0.8020016000029.86=≤1.4.3支座编号及支座反力支座编号:支座反力:单位:N,mmN 负压(负风压+自重)支座X方向反力Y方向反力编号FX FY1 -71710 1049422 -25625 -3359303 -20899 285650正压(正风压+自重)支座X方向反力Y方向反力编号FX FY1 59230 155992 22905 -3599803 15581 399690。

ansys幕墙应用实例03

ansys幕墙应用实例03

石材计算:一、按规范计算过程:验算裙楼分格尺寸为1000mm ×700×30mm 的花岗岩石材板块(5.5m 处): 风荷载计算:风荷载标准值:k ω=2.5kN/m 2风荷载设计值:ω=1.4k ω=1.4×2.5=3.5kN/m 2地震作用标准值:A G a q k E Ek /max β==5.0×0.08×0.84=0.336 kN/m 2 地震作用设计值:k E E q q γ==1.3×0.336=0.4368kN/m 2荷载作用组合标准值:S ′=Ek k q 5.00.1+ω=1.0×2.5+0.5×0.4368=2.718 kN/m 2荷载作用组合设计值:S =E q 5.00.1+ω=1.0×3.5+0.5×0.4368=3.719 kN/m 2石材面板与骨架采用点式连接,采用四个支点(1)石材面板抗弯强度验算近似为四角支撑板计算:a/b=0.7,查表得弯矩系数m=0.1383226t mSb o =σ 21222-3/721.315.20.8/429.303100010719.31383.06mm N f mm N g ==<=××××= 所以,30厚石材抗弯强度满足要求。

(2)石材面板背栓处剪应力验算:)]tan (cos /[2ααπβτ⋅+×=h D h n qba22-3125257.0/14.325425.1700100010719.3)(×+×××××××==0.5572/mm N 22/3.40.8mm N f g 1.86==< 故石材面板抗剪应力满足要求。

二、ansys 计算过程:计算依据:板块尺寸:1000×700×30mm材料特性:E=0.8e5 N/mm 2 ν=0.125 γ=2.8e-5 N/mm 3 铝板荷载条件:石材上的荷载组合设计值S =3.719 e-3 N/mm 2用于强度计算建模: 建模说明:1.采用shell63单元模拟石材面板(适用于较大的石材板块,板块太小建议用实体模型,因为已经不再是薄壳面板了)2.支撑条件为四点支撑(均约束xyz 平动,考虑实际情况每个背栓约束的情况是一致的,故在此做统一处理)。

ansys在幕墙应用实例之四边支撑玻璃计算

ansys在幕墙应用实例之四边支撑玻璃计算

计算依据:
尺寸:1260×3700×6mm
支撑条件:四边简支
材料特性:E=0.72e5 N/mm2
ν=0.2
γ=2.56e-5 N/mm3
荷载条件:分配到外片玻璃上的荷载组合设计值 S外=w外 + 0.5qE =1.11e-3 N/mm2
强度计算结果:
强度最大值 SMX=28.868 N/mm2<84 N/mm2 满足规范要求。 规范计算结果为 31.55 N/mm2,与 ansys 计算结果偏差不大,可以采用。另外从 ansys 计算结果偏小可以看出规范计算更为保守安全。
0,
四点支撑玻璃计算:
star 制作
ansys精品
一、按规范计算过程:
雨篷玻璃计算: 取标高 3.75m 处雨篷进行计算。地面粗糙度为 B 类,查《建筑结构荷载规范》 得:阵风系数 β gz = 2.398 ,风压高度变化系数: µ z = 0.740 。 1.玻璃面板计算: 采用 10+1.52PVB+10 半钢化夹胶点玻 玻璃板块尺寸:1250×2550mm 开孔边距 125mm 计算尺寸:a×b=1000mm×2300mm
S =0.256-0.5×1.49=-0.489 kN / m2 ②自重+施工荷载:
S′ =0.307+0.5×0.5=0.557 kN / m2
S =0.307+0.5×0.7=0.657 kN / m2
由上计算可知荷载组合②自重+施工荷载为最不利荷载组合,采用此荷载组 合进行玻璃板验算:
2.玻璃强度验算: (1)玻璃强度验算 短长边之比:a/b=0.41 查表 5.1 得弯矩系数:m=0.1293 折减计算系数θ计算:
四边支撑玻璃计算:
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

风荷载计算: 体形系数: μS=-2.0 根据公式 4.1 和表 4.2 得 wk =βgz×μS×μZ× w 0=2.398×0.74×2.0×0.3=1.06 kN/m 2
风荷载标准值为 w k =1.06kN/m 2
风荷载设计值为 w =1.49kN/ m 2
外片玻璃: (内片与外片一样,所以只需要计算外片) 自重设计值: qG =1.2×G ak1 =1.2×25.6×10=307.2 N / m2 (一般情况)
0.72 ×105 × 7.23 12(1 − 0.22 )
= 2.3 ×106
df
=
µwk a 4 η D
=
0.01209 ×1.396 ×10-3 2.3 ×106
× 1260 4
× 0.927 = 17.0mm
< a = 1260 = 21mm 挠度满足要求。 60 60
综上 6mmLow-e 玻璃+12A+6mm 玻璃,其强度、挠度都能满足设计要求。
Ansys 计算四边支撑玻璃的问题思考: 1.由于计算的是中空玻璃,用 ansys 模拟中空玻璃比较复杂,针对工程应用,我是按 照规范的算法(即分别计算内片跟外片)对玻璃进行了强度计算。扰度计算也是按照规范算 法(即采用等效厚度)进行的验算。从结果对比来看,扰度值比较接近,可以认为计算正确, 没有问题;而强度值 ansys 计算稍微偏小,经查规范,主要原因在于规范计算强度是先按照 小扰度理论进行计算,再考虑玻璃变形过大引起的几何非线性,引入一个折减系数对玻璃的 应力进行折减。规范明确表明其编制的折减系数表为了安全稳妥,“取了较计算结果偏安全 的数值,留有充分的余地”,故可以认为 ansys 计算强度偏小一点是符合实际情况的。 2.计算时建议先计算中空玻璃的扰度,以确定是否采用大扰度理论进行计算,如果用 等效厚度计算所得的扰度大于玻璃厚度,则应改用大扰度理论进行重算,同时在强度计算时 因为是分别计算外片和内片的强度,此时的扰度并不可信(强度计算是主要目的),在刚度 计算后确定采用大扰度理论的话,此时的强度计算也应采用大扰度。如果刚度计算表明玻璃 扰度较小,可以采用小扰度理论进行,则此时建议采用小扰度理论计算内片和外片的强度(偏 于安全)。 3.夹胶玻璃的计算也可以参照以上算法。
qG =1.0×G ak2 =1.0×25.6×10=256 N / m2 (重力荷载对结构有利时) 施工荷载标准值: qsk3 =0.5 kN / m2
施工荷载设计值: qs =1.4× qsk3=1.4×0.5=0.7 kN / m2
①自重+风荷载(向上): S′ =0.256-0.5×1.06=-0.274 kN / m2
夹胶玻璃等效厚度为te = 3 t13 + t23 = 3 103 + 103 = 12.60mm
二、ansys 计算过程:
1.刚度验算:
中空玻璃等效厚度为 te
= 0.953
t13
+
t
3 2
= 0.953
63
+ 63
= 7.2mm
计算依据:
尺寸:1260×3700×7.2mm
支撑条件:四边简支
材料特性:E=0.72e5 N/mm2
ν=0.2
γ=2.56e-5 N/mm3
荷载条件:按规范取风荷载标准值 wk =1.396e-3 N/mm2
CM,_Y,AREA
ASEL, , , ,
1
CM,_Y1,AREA
CMSEL,S,_Y
CMSEL,S,_Y1
AATT,
1,
1, 1,
CMSEL,S,_Y
CMDELE,_Y
CMDELE,_Y1
FLST,2,1,5,ORDE,1
FITEM,2,1
AESIZE,P51X,100,
MSHAPE,0,2D
MSHKEY,0
分配到外片玻璃上的荷载组合标准值:
Sk外=wk外 + 0.5qEk =0.77+0.5×0.062=0.80 kN/㎡
分配到外片玻璃上的荷载组合设计值:
S外=w外 + 0.5qE =1.07+0.5×0.08=1.11 kN/㎡
分配到内片玻璃上的风荷载标准值:
wk内=wk × 0.5 =1.396×0.5=0.70 kN/㎡
FITEM,2,-2
/GO DK,P51X, , , ,0,UY, , , , , , FINISH GPLOT /POST1 FINISH /SOL FLST,2,1,5,ORDE,1 FITEM,2,1 /GO SFA,P51X,1,PRES,1.396e-3 SOLVE FINISH /POST1
6mm 厚单片玻璃水平地震作用标准值:
qEk = β E amaxGAk /A=5.0×0.08×0.154=0.062 kN/㎡
6mm 厚单片玻璃水平地震作用设计值:
qE = 1.3qEk =1.3×0.062=0.08 kN/㎡
q
中空玻璃外片玻璃分配系数:
1.1× t13 = 1.1× 63 =0.55
折减系数:
θ
=
S k外 a 4 Et14
=
0.80 ×10-3 ×12604 0.72 ×105 × 64
= 21.56
查表,得折减系数:
η = 0.914
最大弯曲应力值:
σ外
=
6mS外 t12
a
2
η
=

0.117 ×1.11×10-3 62
×12602
× 0.914
=31.55
N/mm2
< 84 N/mm2 强度满足要求。
高 30.000m, 地面粗糙度为 B 类,查《建筑结构荷载规范》得:阵风系数 β gz = 1.637 ,风压
高度变化系数: µ z = 1.421。
2、玻璃强度及挠度计算
在垂直玻璃平面的水平荷载组合作用下,最大弯曲应力计算(按四边简支板算):
短边:a=1260mm, 长边:b=3700mm A=1.26×3.7=4.66 m2
②玻璃挠度计算: 中空玻璃折算厚度
te
= 0.953
t13
+
t
3 2
= 0.953
63 + 63
= 7.2mm
θ
=
wk a 4 Ete 4
=
1.396 ×10-3 0.72 ×105
×1260 × 7.24
4
= 18.37
查表,得折减系数:
η =0.927
刚度系数
D
=
Ete 3 12(1 -ν
2
)
=
1.四边支撑玻璃 2.四点支撑玻璃 3.全玻 4.铝板带加强筋 5.石材 6.预埋件 7.雨棚结构 8.主横梁计算 9.单索体系 10.索杆体系
star 制作
ansys精品
四边支撑玻璃计算:
star 制作
ansys精品
一、按规范计算过程:
玻璃分格(b×h)1260mm×3700mm,玻璃类型为隐框中空玻璃,玻璃配置为:6mmLow-e 玻璃+12A+6mm 玻璃。综合考虑本工程风荷载及板块分格等因素,取东立面 A17-A18 轴标
CM,_Y,AREA
ASEL, , , ,
1
CM,_Y1,AREA
CHKMSH,'AREA'
CMSEL,S,_Y
AMESH,_Y1
CMDELE,_Y
CMDELE,_Y1
CMDELE,_Y2
/UI,MESH,OFF
FINISH
/SOL
ANTYPE,0
ANTYPE,0
NLGEOM,1
OUTRES,ERASE
建模:(四条边 z 向支撑,再在左边两角点加 x 向支撑,下面两角点加 y 向支撑)
扰度计算结果:
扰度最大值 DMX=16.842 < a = 1260 = 21mm 满足规范要求。 60 60
规范计算结果为 17 mm,与 ansys 计算结果偏差不大,可以采用。
2.强度计算:
中空玻璃内外片厚度均为 6mm,因外片所受荷载大 ,只验算外片即可。
=1.25 × 10 7
由公式(5.5)得:
df
=
2Sμ' b4η D
=
2 × 0.557 ×10−3 × 0.01382 × 23004 1.25 ×107
× 0.931
=
32.09mm
<
2300 60
=
38.33mm
挠度满足要求。 故该雨篷玻璃板块强度与挠度满足要求。
二、ansys 计算过程:
1.刚度验算:
t13 + t 2 3
63 + 63
中空玻璃内片玻璃分配系数:
t23 t13 + t23
=
63 63 + 63
=0.5
分配到外片玻璃上的风荷载标准值:
wk外=wk × 0.55 =1.396×0.55=0.77 kN/㎡
分配到外片玻璃上的风荷载设计值:
w外 =w × 0.77 =1.4×0.77=1.07 kN/㎡
OUTRES,ALL,1
FLST,2,4,4,ORDE,2
FITEM,2,1
FITEM,2,-4
/GO
DL,P51X, ,UZ,
FLST,2,2,3,ORDE,2
FITEM,2,1
FITEM,2,4
/GO
DK,P51X, , , ,0,UX, , , , , ,
FLST,2,2,3,ORDE,2
FITEM,2,1
0,
四点支撑玻璃计算:
