智能工频耐压试验装置
工频耐压试验装置

工频耐压试验装置使用手册目录一、概述 (2)二、产品特点 (2)四、技术指标 (5)五、接线及工作原理 (7)五、面板结构说明 (11)六、操作指南 (12)七、产品维护 (15)八、注意事项 (16)工频耐压试验装置一、概述工频耐压试验是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。
它能检查出那些危险性较大的集中缺陷,对判断电力设备能否继续参加运行具有决定性作用,是保证设备绝缘水平、避免发生绝缘事故的重要手段。
本装置是根据国家最新电力行业标准而设计的、性能先进的耐压试验设备,用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验,以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。
二、产品特点1. 监视功能:高压电压低压电流零位指示电源指示工作指示计时指示2. 保护功能:过流保护、零位启动保护、声光语言报警提醒3. 采用新型时间继电器,计时范围更广(1S~99H)4. 采用新型电流继电器,更精确、更可靠,确保人身及设备安全。
5. 试验变压器高压线圈为圆筒多层塔式,由优质聚酯漆包线及高耐压值绝缘材料绕制而成。
6. 试验变压器(5kVA以上)装有可移动的铁轮。
具有重量轻、体积小、移动方便、性能优越等特点。
三、设备组成1、选型配置标准配置□分体式操作部分:□箱式(不大于5kVA) /□台式容量: kVA(小于200kVA)输入:□AC220V / □AC380V试验变压器:□交流/□交直流□油变/□干变/□气变容量: kVA(小于200kVA)输出:AC kV(小于300kVA)□一体式□箱式(不大于20kV)/□台式(不大于30kV)容量: kVA(小于300kVA)输入:□AC220V /□AC380V 输出:AC kV(不大于30kV)客户选配□标准高压分压器□保护球隙□直流微安表□放电棒□保护水阻□高压滤波电容其它:2、对应实物控制箱油浸式变压器一套控制台油浸式变压器一套控制箱控制台油变气变干变四、技术指标 1、使用条件:(1)工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。
工频交流耐压试验装置使用说明

工频交流耐压试验装置使用说明1. 引言大家好,今天咱们来聊聊一个让人又爱又恨的家伙——工频交流耐压试验装置。
别看名字长得吓人,这玩意儿其实就是用来测试电气设备耐压能力的。
简单来说,就是看电气设备能不能在高电压下“顶住压力”,不然可能会“暴走”。
所以,今天我们就来详细掰扯掰扯,怎么用这个装置,怎么保证你的设备在压力下依旧能“稳如泰山”。
2. 装置简介2.1 装置外观首先,你得认识一下咱们的主角。
工频交流耐压试验装置一般是个大块头,看起来有点像个巨型的电饭煲。
它的外观设计大多是严肃的,但千万别被它的外表吓到,实际上,它的工作原理非常简单。
它有一台高压变压器,可以把普通的电压“放大”,让电流流到你的设备上,测试它能不能耐得住高电压的“暴风雨”。
2.2 主要部件说到主要部件,我们得从“心脏”说起——高压变压器。
这个东西就是“顶梁柱”,它负责把电压“放大”。
接着是控制面板,它就像是“指挥官”,你可以通过它设定电压大小、测试时间等等。
还有绝缘装置,那可真是“稳如磐石”,保护你的人身安全。
3. 使用步骤3.1 准备工作使用之前的准备工作可是重中之重。
首先,你要确保设备和装置都放置在干燥通风的地方,避免潮湿环境对它们造成影响。
然后,你需要检查所有的电缆和连接线,确保它们都“毫无瑕疵”,不然你可能会“引火烧身”。
还有,别忘了戴上绝缘手套和安全鞋,这可是“安全生产”的基本要求。
3.2 操作步骤操作起来也别太紧张,跟着步骤来就行。
首先,启动电源开关,这时变压器会开始“运转”。
接着,通过控制面板设定好测试电压和时间,然后慢慢提高电压到设定值。
等到测试时间到达,你就可以“松一口气”了。
最后,记得在测试结束后,把电源关掉,确保装置完全停机,再进行任何操作。
整个过程就像是“步步高升”,按部就班来,安全又高效。
4. 注意事项使用工频交流耐压试验装置时,可得注意几点。
一是一定要确保操作环境的安全,电气设备的高电压可不是闹着玩的。
二次回路工频耐压装置

二次回路工频耐压装置是一种用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验的智能型耐压试验设备。
该设备可以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。
广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。
二次回路工频耐压装置的主要特点包括:
采用先进的微电脑控制技术,实现了智能化操作,提高了试验的准确性和可靠性。
具有多种保护功能,如过压、过流、短路等保护功能,确保了试验的安全性和稳定性。
采用大屏幕液晶显示,可以实时显示试验过程和结果,方便观察和记录。
具有自动升压、降压功能,可以自动完成试验过程,提高了工作效率。
结构紧凑、外观美观大方,方便携带和移动。
二次回路工频耐压装置广泛应用于各种电器产品的绝缘强度试验,如变压器、互感器、发电机、电动机、电缆等。
同时,该设备也可以用于科研单位和高等院校的实验室中,进行电气元件的绝缘性能研究和教学实验。
GDYD-55A智能工频耐压试验装置(5KVA智能箱)

GDYD-55A智能工频耐压试验装置一、概述GDYD-55A智能工频耐压试验装置是根据国家最新电力行业标准而设计的、性能先进的智能型耐压试验设备,用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验,以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。
广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。
二、产品特点1、320×240液晶显示器、高速热敏打印机。
2、高压电压、低压电压、低压电流3路测量方式,高精度传感器和高性能14位AD采集芯片。
3、人机对话全键盘操作方式,智能化工作全过程,任选自动方式和手动方式。
4、实时显示高压电压、低压电压、低压电流,时间及耐压结果,显示直观明了。
5、完善的过压、过流保护,任意设定输出电压、低压电流上限和计时时间。
6、具有回零检测功能,回零确定后才可进行试验,安全可靠。
7、具有绝缘阻抗测试功能,能间接反映被试品的绝缘强度。
8、逼近式调压算法,到达设定电压后自动耐压计时,计时结束后自动降压回零。
9、超过设定低压电流时自动切断电压输出,降压回零,并发生声光报警。
10、精良的软硬件抗干扰设计,多种抗干扰手段,适应恶劣电磁环境。
11、自动错误诊断,易于发现和解决问题。
12、可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。
三、技术指标1、输入电压:AC 220 V±10% 50Hz±12、低压输出:AC 0~250 V3、低压电流:25 A4、输出容量: 5 kVA5、高压电压:50 kV6、计时范围:0-999S7、环境温度:-20℃至50℃8、电压精度≤1.5% ±1个字(F.S)9、电流精度≤1.5% ±1个字(F.S)附:控制箱参数:(常规参数见下表)说明:1.如有特殊参数要求,可按用户的技术参数进行设计制作。
2.输出容量为5kVA以下(含5kVA)时控制部分为箱式,其它都为台式。
工频耐压试验仪安全操作及保养规程

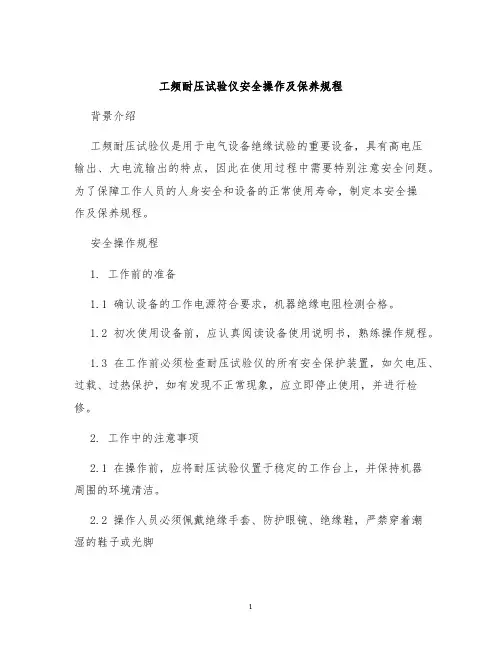

工频耐压试验仪安全操作及保养规程背景介绍工频耐压试验仪是用于电气设备绝缘试验的重要设备,具有高电压输出、大电流输出的特点,因此在使用过程中需要特别注意安全问题。
为了保障工作人员的人身安全和设备的正常使用寿命,制定本安全操作及保养规程。
安全操作规程1. 工作前的准备1.1 确认设备的工作电源符合要求,机器绝缘电阻检测合格。
1.2 初次使用设备前,应认真阅读设备使用说明书,熟练操作规程。
1.3 在工作前必须检查耐压试验仪的所有安全保护装置,如欠电压、过载、过热保护,如有发现不正常现象,应立即停止使用,并进行检修。
2. 工作中的注意事项2.1 在操作前,应将耐压试验仪置于稳定的工作台上,并保持机器周围的环境清洁。
2.2 操作人员必须佩戴绝缘手套、防护眼镜、绝缘鞋,严禁穿着潮湿的鞋子或光脚2.3 操作人员必须手持绝缘杆或其他合适的绝缘工具来接触电极,切勿用手接触高压电极。
2.4 在操作中应严格按照规定的工作电压和工作时间进行,一旦发现异常情况,应停机检查。
2.5 在各项操作完成后,必须将所有电极断开,切断电源并进行标记。
3. 应急处置3.1 如果发现电气设备电气绝缘实际值低于测试要求或者绝缘实际值在试验过程中不断降低,请立即停机。
3.2 如果在操作中发现耐压试验仪异常,应立即停止操作,并进行排查、处理。
3.3 发生火灾或者其他不可控制事故,操作人员应及时向管理部门报告,并组织相关人员进行应急处置。
保养规程1. 定期检查设备1.1 根据使用频率和情况,应定期进行检查和保养,特别是有关安全装置、电源线路和高压线路的检查,严格遵守设备使用说明书中的要求。
1.2 检查设备是否漏电或者短路。
2. 设备的清洁保养2.1 根据设备使用情况,定期对设备进行清洁,特别是高压线路和电极部位。
2.2 高压线路和电极部位应用纯净无水酒精进行擦拭。
2.3 保养期内应定期检查设备的绝缘状态,选择合适的绝缘介质进行清洗。
3. 记录保养情况3.1 对设备的保养情况应进行记录,包括每次保养的具体日期和保养内容。
工频耐压试验装置试验项目

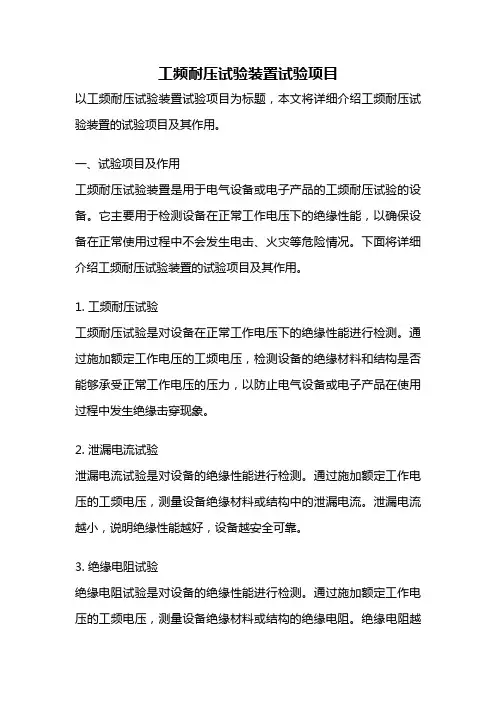

工频耐压试验装置试验项目以工频耐压试验装置试验项目为标题,本文将详细介绍工频耐压试验装置的试验项目及其作用。
一、试验项目及作用工频耐压试验装置是用于电气设备或电子产品的工频耐压试验的设备。
它主要用于检测设备在正常工作电压下的绝缘性能,以确保设备在正常使用过程中不会发生电击、火灾等危险情况。
下面将详细介绍工频耐压试验装置的试验项目及其作用。
1. 工频耐压试验工频耐压试验是对设备在正常工作电压下的绝缘性能进行检测。
通过施加额定工作电压的工频电压,检测设备的绝缘材料和结构是否能够承受正常工作电压的压力,以防止电气设备或电子产品在使用过程中发生绝缘击穿现象。
2. 泄漏电流试验泄漏电流试验是对设备的绝缘性能进行检测。
通过施加额定工作电压的工频电压,测量设备绝缘材料或结构中的泄漏电流。
泄漏电流越小,说明绝缘性能越好,设备越安全可靠。
3. 绝缘电阻试验绝缘电阻试验是对设备的绝缘性能进行检测。
通过施加额定工作电压的工频电压,测量设备绝缘材料或结构的绝缘电阻。
绝缘电阻越大,说明绝缘性能越好,设备越安全可靠。
4. 面间放电试验面间放电试验是对设备的绝缘性能进行检测。
通过施加额定工作电压的工频电压,在设备的两个绝缘面之间进行放电试验,以检测设备绝缘性能是否能够在正常工作电压下防止放电现象的发生。
5. 波形试验波形试验是对设备的绝缘性能进行检测。
通过施加额定工作电压的工频电压,观察设备在电压波形下的绝缘性能。
波形试验可以检测设备在不同电压波形下的绝缘性能,以确保设备在各种工况下都能够正常工作。
二、结论工频耐压试验装置的试验项目包括工频耐压试验、泄漏电流试验、绝缘电阻试验、面间放电试验和波形试验。
这些试验项目的目的都是为了检测设备在正常工作电压下的绝缘性能,以确保设备在使用过程中的安全可靠性。
通过使用工频耐压试验装置进行这些试验项目,可以有效地提高设备的绝缘性能,减少电气事故的发生,确保设备的正常运行。
工频耐压试验装置操作说明书

X5系列手自一体工频耐压试验装置使用手册衷心地感谢您选择了我们的产品!为了您更好地使用本仪器,在使用前请务必仔细阅读使用说明,详细了解其主要性能以及使用方法。
在进行接线等相关操作时,请确保处于断电状态。
X5系列手自一体工频耐压试验装置一、概述:工频耐压试验装置,是根据国家最新行业试验标准而设计的试验设备,其安全可靠、功能强大、使用方便、维护简单,主要用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验,以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力,是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位和高等院校等需要耐压试验设备的首选产品。
二、产品特点:1、电压、电流、时间,状态信息等数据4.7尺大屏液晶显示,读数清晰、直观;2、全中文界面,操作简单明了,可适应多种应用场合;3、轻触式面板按键操作,所有功能均可通过按键设定,提高了产品的安全性、可靠性;14、全数字式校准方式,摒弃了陈旧的电位器调整,现场使用极为方便,精度易于控制(带密码保护功能);5、按键直接设定电压变比(带密码保护功能),在连接不同电压等级的试验变压器时,应用灵活自如,真正做到一台控制设备可适应多台试验变压器;6、状态提醒功能,全中文引导式操作,即使在无说明书的情况下亦可熟练操控。
7、试验结果显示功能,可自动判断试验结果(试验通过或试验失败),并能记录试品过电流、闪洛或击穿时的电压;8、试验结果声音提醒功能,试验通过或试验失败时,设备会发出不同的提醒声音,试验人员可直接由声音辨认试验的结果。
9、暂停功能,在自动模式时,此功能可做到在任意点实现升压或降压的暂停,暂停时间可由试验人员灵活掌握,方便观察试验过程中的现象。
10、自动计时功能。
自动模式时,当电压自动上升至设定值时,设备自动开始计时,当计时时间到,显示试验结果,设备自动回到零位。
11、手动计时功能,在手动模式时,计时器可手动启动,当计时时间到,设备自动回到零位(仅台式设备有此功能)。
工频交流耐压试验成套装置说明书

交(直)流高压试验变压器及控制台说明书。
友情提示:设备使用前务必按图示要求可靠接地!(详情点击进入官网或来电咨询)一、概述本套产品是由高压试验变压器和控制台两部分组成。
其性能优越、功能多,体积小,重量轻,使用可靠,外形美观,操作维修方便。
二、结构及面板布置示意图操作台为台式结构,壳体为冷扎钢板结构,面板采用铝合金拉丝工艺,面板元件布置如下:1—停止按钮2—计时按钮3—启动按钮4—输出调节5—零位指示6—工作指示7—声光报警8—电源指示9—高压电压10—计时整定11—高压泄漏电流指示(定制,通用操作台无)12—电流倍率/切除13—低压电流14—过流保护整定15—电源输入端子16—电压输出端子17—仪表端子18—高压端子19—接地变压器为八角形钢板结构,表层喷塑国际流行色,具有结构合理、外形美观、移动方便等特点。
变压器结构示意图如下:20—油塞盖21—输入22—仪表23—高压尾24—均压球25—110KV高压输出接线端子26-短路杆(交流变压器无)三、主要技术参数:高压试验变压器参数:容量:10KVA输入电压:AC200V 50Hz输入电流:50A输出电压:AC110KV输出电流:AC100mA控制台主要参数:容量:10KVA输入电压:AC220V 50Hz输入电流:45.5A输出电压:0~250V输出电流:0~50A四、使用方法a)按照试验要求将操作台、变压器、被试品连接好。
如下图:b)接上电源,绿灯(8)、黄灯(5)亮,如果黄灯不亮,可将调压器手柄(4)逆时针旋到零位,直到黄灯亮,表示可进行试验操作。
c)按照被试品正常试验所需电流大小和耐压时间,选定电流倍率转换/切除开关(12)的位置并设定好过流继电器(14)、时间继电器(10)的动作值。
(变压器)过流动作设定值=过流继电器刻度盘读数×10×K。
,其中K为电流倍率转换/切除开关的状态值,分别为1,2,OFF,开关处于×1、×2位置的K值分别为1、2,切除(OFF)位置为+∞(切除过流保护,一般不使用该档,只有在做冲击试验时才使用该档)。
(整理)电容器试验用可调补偿电抗器及工频耐压试验装置

山东齐林电科电力设备制造有限公司试验室设备类技术条件一、适用范围本试验设备适用于容量50-800kvar,额定电压3-24KV、试验电压额定电压的2.15倍下的单相电力电容器极间耐压、局放试验、50-1800kvar,额定电压6-35KV的三相电抗器电感测量、倍频感应耐压试验及对地耐压试验等二、使用条件海拔高度:≤1000m环境温度:-25℃~+40℃空气相对湿度:≤90%(20℃)最大日温差:25℃抗地震能力: 8级使用环境: 户内、无导电尘埃、无火花、污垢及其它爆炸性介质、不含腐蚀金属和绝缘的气体电源电压波形为实际正弦波,波形畸变率<3%具有良好的接地系统,接地电阻<0.5Ω。
三、遵循标准GB10229 电抗器GB7328 变压器和电抗器的声级测量GB2900 电工名词术语GB/T11920 电站电气部分集中控制装置通用技术条件DL/T 848.2-2002 高压试验装置通用技术条件第2部分:工频高压试验装置DL/T 848.3-2002 高压试验装置通用技术条件第3部分:无局放试验变压器DL/T 846.1-2002 高电压测试设备通用技术条件第1部分:高电压分压器测量系统JB/T9641—1999 试验变压器GB1094.1—1996 电力变压器第一部分总则GB/T.311.1—1997 高压输变电设备的绝缘与配合GB/T16927.1—1997 高电压试验技术第一部分一般试验要求GB/T16927.2—1997 高电压试验技术第二部分测量系统GB/7354—87 局部放电测量GB2536—1990 变压器油GB7252—87 变压器油中溶解气体分析和判断导则GB7328—1987 变压器和电抗器的声级测量JB8749—1998 调压器的通用技术要求JB/T7070.15 调压器试验导则第一部分JB/T8638 调压器试验导则第四部分JB/T563-1999 耦合电容器及电容分压器订货技术条件JB/T8169-1999 耦合电容器及电容分压器GB4208-1993 外壳防护等级GB/T191-2000 包装储运图示标志ZBK48001-86 电力电容器局部放电测量JBT7112-2000 集合式高电压并联电容器以上为基本标准要求,未列出的按现行国标执行。
高电压技术工频交流耐压试验报告

实验报告实验项目:工频交流耐压试验
备注:序号(一)、(二)、(三)为实验预习填写项
五、程序调试及实验总结
实验过程:
实验数据:
实验电压(KV)泄漏电流(A)
5 1
10 2.9
15 4.8
20 5.8
25 7.2
实验总结:
通过这次实验,我对高电压技术的工频交流耐压实验有了更深入的了解和体会。
我认识到了工频交流耐压实验的重要性和意义,掌握了工频高电压试验变压器的结构和原理,学会了工频交流耐压实验的基本步骤和方法,还了解了球隙的作用和原理。
通过虚拟仿真软件,我清晰地了解了试验装置的各个组成部分,包括高电压试验变压器、静电电压表以及球隙等。
对这些设备的理解有助于我将理论知识与实际操作相结合,更好地应用于实验中。
其次,掌握工频高电压试验变压器的试验接线和操作方法是实验中不可或缺的一环。
通过虚拟仿真软件模拟实验,我熟悉了高电压变压器的接线方式,并学会了如何正确操作这些设备。
这对于确保实验过程的安全性和准确性至关重要,也提高了我在电气设备试验方面的技能水平。
通过这次实验,我不仅巩固了课堂上学习的理论知识,而且培养了我的动手能力和实验技能,提高了我的分析和解决问题的能力,拓宽了我的视野和思路。
我感受到了高电压技术的魅力和挑战,激发了我对高电压技术的兴趣和热情,也为我今后的学习和研究打下了坚实的基础。
工频耐压试验详解及试验变压器

2018/11/12工频耐压试验装置 | Sansion三新 电力 工频耐压试验详解及试验变压器第一部分:工频耐压试验1 电气高压试验的简述进行电气高压试验的主要目的是,检查电气设备的绝缘性是否良好,各个功能是否正常,以确保电气设备能够正常运行。
在对变压器进行高压试验时,要在屏蔽的条件下进行,因为空气中的湿度与温度等问题都会对试验造成影响,使得试验结果的准确性受到影响。
在屏蔽的条件下进行高压试验,试验结果将会更加准确。
2 影响试验变压器试验的因素对于试验变压器的安全性来讲,受到试验数据准确性,试验的可行性影响严重,在进行高压试验时,影响到试验的因素很多,下面对主要的影响因素进行逐一分析。
首先,高压试验会受到湿度与温度的影响。
湿度:高压试验节进行时,必须在屏蔽的条件下进行,而试验过程中会受到空气湿度的影响,使得实验数据的准确性受到影响。
对于测量的数据来讲,通过一次试验是不可能得到精准数据的,需要通过大量的试验来确保数据的精准性,通过历史数据与标准数据的比较得出相应的结果,而在试验过程中,空气湿度的指数越大,测量出的结果准确性越低,因此,在高压试验过程中,受到空气中湿度的影响是主要原因之一。
受到温度的影响:高压试验过程中,温度的影响主要表现在试验材料对温度的敏感性。
变压器所使用的材料是绝缘的,当受温度很高时,材料的绝缘性就会变差,绝缘的电阻阻值将会降低,主要原理如下:离子与分子的不规则运动。
分子的不规则运动受到温度的影响严重,当温度变高时,分子的运动将会变得剧烈。
同样,离子在绝缘电阻中,当温度升高时,运动也将会逐渐加快。
电阻的极性变大,从而使得阻值降低。
水分溶解。
绝缘电阻中有水分出现,当温度升高时,水分会溶解到电阻内部使得阻值变小。
通常情况下,电阻的阻值与温度成反比,所以在试验过程中需要在屏蔽的条件下进行。
与此同时,在实验过程中还要确保绝缘电阻的表面清洁,这也会造成测量误差出现。
另外,还需要注意的是,对于干变压器来讲,在温度40度前,绝缘电阻的阻值是与温度成正比的。
工频交流耐压试验装置使用说明

工频交流耐压试验装置使用说明1. 引言大家好,今天我们来聊聊工频交流耐压试验装置。
哎,这个名字听起来有点高大上,其实说白了就是一个能帮我们检查电气设备绝缘性能的小家伙。
它能让我们知道电气设备的绝缘是不是牢靠,避免在使用中出现大问题。
想象一下,如果你的家电忽然跳闸,或者更严重的漏电,那可真是“马失前蹄”,后果不堪设想!所以,耐压试验就是给设备穿上“防护服”,确保它能安全使用。
接下来,我会给大家介绍一下它的使用方法和注意事项,让我们一起轻松搞定这个“技术活”吧!2. 设备组成2.1 主要部件首先,我们得认识一下这个耐压试验装置的组成部分。
它通常包括高压发生器、测试电缆、测试夹具和控制面板。
高压发生器就像这个装置的“心脏”,负责提供我们需要的高压电。
测试电缆就像血管,把电传递到需要测试的设备上。
测试夹具则是“手”,确保电连接良好。
而控制面板就是我们的“指挥中心”,用来设置各种参数,简直就是为我们提供了“便捷操控”的大招!2.2 连接方式在使用之前,首先要确保连接正确。
把高压发生器和待测设备用测试电缆连接好,然后检查一下接触是否良好,毕竟“千里之行,始于足下”,基础工作做得扎实,后面的测试才能顺利进行。
你可能会想,连接的时候有没有什么特别的注意事项?当然有!一定要避免高压电缆与低压电缆交叉,以免造成短路。
这就像在路上开车,得时刻注意安全,不然可就“祸从口出”了。
3. 测试过程3.1 设置参数一切准备就绪后,我们来设置参数。
打开控制面板,设定好测试电压和时间。
测试电压一般是设备额定电压的两到三倍,时间通常是1分钟,当然具体情况还得根据设备的要求来。
设定完成后,记得确认一下,别让“马虎”毁了整个测试。
对了,调试的时候,咱们要耐心点,别急,慢慢来,确保每一步都做到位。
3.2 开始测试接下来,就到了最激动人心的时刻了——启动测试!在启动前,确保周围没人靠近设备,安全第一嘛。
启动后,控制面板上会显示出实时数据,这时候你可能会看到一些“奇妙”的数字在跳动,别担心,这都是正常的!注意观察电流和电压的变化,如果一切正常,数据应该稳定在预设值。
工频耐压使用方法

工频耐压使用方法摘要:一、工频耐压试验装置的组成二、工频耐压试验装置的使用方法1.接线方法2.操作步骤3.注意事项三、工频耐压试验装置的作用与意义四、如何选择合适的工频耐压试验装置正文:一、工频耐压试验装置的组成工频耐压试验装置是一种用于检测电力设备绝缘性能的设备,主要由试验变压器、控制台、调压器等组成。
试验变压器负责产生高压电源,控制台用于控制试验过程,调压器则用于调整输出电压。
二、工频耐压试验装置的使用方法1.接线方法在使用工频耐压试验装置前,首先需要按照试验要求将操作台、变压器、被试品连接好。
操作台的输出与变压器的输入相连,操作台的高压电压端、接地端、高压电流端分别与试验变压器的电压端、接地端、电流端分别一一对应接好。
2.操作步骤接下来,插上电源插头,合上电源开关。
此时,电源指示灯(绿灯)亮,表示外部电源已引入。
如果零位指示灯(黄灯)亮,表示调压器在零位。
如果零位指示灯不亮,应逆时针旋转调节调压器手柄至零位,使零位指示灯亮,表示可以进行调压操作。
缓慢顺时针旋动调压器手柄(电动控制台按下点升按钮),并密切注视电压表。
升压过程中,应以每秒3kV的速度为宜。
当升压至被试品规定电压时,开始计时,直至试验结束。
3.注意事项- 在进行工频耐压试验时,应严格遵守试验规程,确保人身和设备安全。
- 试验前,应根据被试品的容量和电压等级,调整好电流继电器和过流继电器。
- 试验过程中,严禁触碰带电部分,确保安全距离。
三、工频耐压试验装置的作用与意义工频耐压试验装置能够检测出电力设备中的潜在隐患,对判断设备能否继续运行具有决定性作用。
通过工频耐压试验,可以保证设备绝缘水平,避免发生绝缘事故,确保电力系统的安全稳定运行。
四、如何选择合适的工频耐压试验装置在选择工频耐压试验装置时,应考虑以下因素:1.试验电压:根据被试品的电压等级选择试验装置的输出电压。
2.试验容量:选择与被试品容量相匹配的试验装置,以确保试验过程中电流稳定。
工频耐压测试仪的操作规程

工频耐压测试仪的操作规程一、引言工频耐压测试仪是一种用于测试电气设备在额定工频下的耐压性能的仪器。
它可以检测设备的绝缘强度,确保设备在正常使用时不会发生漏电或电击等安全问题。
本文将介绍工频耐压测试仪的操作规程,帮助使用者正确、安全地进行测试。
二、设备准备在进行工频耐压测试之前,首先需要准备好以下设备和材料:1. 工频耐压测试仪:确保设备完好无损,连接线路正确。
2. 待测试设备:确保设备已经接地,并且没有明显的损坏或故障。
3. 电源:提供稳定的电压,符合待测试设备的额定电压要求。
4. 安全防护设备:如绝缘手套、绝缘鞋等,确保测试过程中的安全。
三、操作步骤1. 对待测试设备进行外观检查,确保没有明显的损坏或故障。
2. 将待测试设备的插头插入工频耐压测试仪的插座,并确保连接牢固。
3. 打开工频耐压测试仪的电源开关,待设备启动完成后,选择相应的测试模式。
4. 设置测试参数:根据待测试设备的额定电压和测试要求,设置测试仪的电压和测试时间等参数。
5. 进行测试前的准备工作:确认测试仪的接地良好,并将绝缘手套、绝缘鞋穿戴好。
确保测试环境无尘、无水,以免影响测试结果。
6. 按下测试开始按钮,工频耐压测试仪开始加压,待测试时间结束后,自动停止加压。
7. 检查测试结果:根据工频耐压测试仪的显示,判断设备是否通过测试。
若测试结果合格,则表示设备的绝缘强度符合要求;若测试结果不合格,则表示设备绝缘强度不达标,需要进行维修或更换。
8. 关闭设备和电源:首先关闭工频耐压测试仪的电源开关,然后拔出待测试设备的插头。
四、注意事项1. 在进行工频耐压测试之前,必须确保测试仪器和待测试设备的接地良好,以保证测试结果的准确性。
2. 在测试过程中,操作人员必须佩戴绝缘手套、绝缘鞋等安全防护设备,避免触电事故的发生。
3. 在测试过程中,应保持测试环境的干燥和清洁,以免影响测试结果。
4. 在测试过程中,应严格按照设备的额定电压和测试要求设置测试参数,避免过高的电压对设备造成损坏。
工频交流耐压测试装置安全操作及保养规程

工频交流耐压测试装置安全操作及保养规程引言为了确保工频交流耐压测试装置的安全性能和正常运行,保护使用人员的人身安全,延长设备的使用寿命,本规程旨在对工频交流耐压测试装置的安全操作和保养进行指导。
1. 设备安全操作1.1 设备接地在启动工频交流耐压测试装置之前,必须确保设备已正确接地,接地导线的截面积应符合国家标准。
操作人员在使用设备时,应检查接地装置是否完好,并确保接地导线与地面良好接触。
1.2 设备检查在每次使用设备之前,操作人员应仔细检查设备是否存在明显的损坏或异常情况。
如发现设备有损坏或其他不正常现象,应立即停止使用,并通知维修人员进行检修。
1.3 设备启动在启动工频交流耐压测试装置之前,操作人员应按照设备操作说明书的要求进行启动操作。
启动过程中,应仔细观察设备是否稳定运行,如有异常情况应立即停机检查。
1.4 操作人员只有经过相关培训和考核合格的人员才能操作工频交流耐压测试装置。
操作人员必须穿戴防护用具,包括绝缘手套、绝缘鞋、防静电工作服等。
操作人员在操作过程中应保持清醒,不得穿戴金属首饰等易导电物品。
2. 设备保养2.1 日常保养工频交流耐压测试装置的日常保养非常重要,它有助于提高设备的寿命和性能。
以下是一些日常保养的建议事项:•定期清洁设备表面,清除灰尘和污垢。
•定期检查设备的接地线,确保接地线良好连接。
•定期检查设备的电源线和连接线,确保没有破损和接触不良的情况。
•定期检查设备的仪表和控制按钮,确保正常工作。
2.2 周期性检查除了日常保养之外,还需要定期进行更全面的检查和维护。
以下是一些周期性检查的建议事项:•定期检查设备的绝缘性能,确保在规定的测试电压下电气绝缘性能合格。
•定期校准设备的测量准确性,确保测试结果可靠。
•定期检查设备的冷却系统,确保散热良好,避免过热损坏设备。
•定期检查设备的保护装置,确保运行过程中能及时发现故障并停机。
2.3 维修与更换如果设备发生故障或需要更换部件,必须由经过培训的专业人员进行维修和更换。
GDYT-20-100无局放试验装置

YDQW-20kVA/100kV无局放(SF6)工频耐压试验装置技术方案武汉国电西高电气有限公司目录一、设备适用范围 ................................................................................................... - 2 -二、方案编写说明 ................................................................................................... - 2 -三、使用条件 ........................................................................................................... - 2 -四、遵循技术标准 ................................................................................................... - 3 -五、设备组成 ........................................................................................................... - 4 -七、总体技术要求 ................................................................................................... - 5 -八、系统各单元技术要求、参数计算和选择....................................................... - 5 -九、出厂试验及验收............................................................................................. - 10 -YDQW-20kVA/100kV 无局放SF6工频耐压试验装置一、设备适用范围本套设备主要用于35kV 变压器套管,35kV 高压开关及避雷器等试品进行工频耐压、局部放电、介质损耗及其他科学试验研究。
工频耐压实验

工频耐压试验工频耐压试验采用串联谐振耐压试验装置耐压(又称为变频串联谐振装置或串联谐振耐压试验设备),是最新一代、特别适用于大容量容性试品(如发电机、电缆等)的交流耐压试验设备工频耐压试验意义:工频耐压试验采用串联谐振耐压试验装置耐压(又称为变频串联谐振装置或串联谐振耐压试验设备),是最新一代、特别适用于大容量容性试品(如发电机、电缆等)的交流耐压试验设备。
非常方便现场使用电力设备在运行中,绝缘长期受着电场、温度和机械振动的作用会逐渐发生劣化,其中包括整体劣化和部分劣化,形成缺陷。
工频交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法,是预防性试验的一项重要内容。
此外,由于交流耐压试验电压一般比运行电压高,因此通过试验后,设备有较大的安全裕度,因此交流耐压试验是保证电力设备安全运行的一种重要手段。
工频试验装置按介质可分为:1、便携式串联谐振:可灵活组合,方便搬运。
是目前最先进的工频耐压设备,缺点是价格略高2、油浸式变压器:成本低,维修方便,容量大,安全,普及,主流产品,缺点是漏油。
3、气体式变压器:重量轻,灭弧性能好,缺点是漏气要返厂维修。
4、干式变压器:重量轻,体积小,缺点是散热性能不好,只能做到30kV A以下。
试验过程:工频耐压试验验电气设备绝缘耐受工频电压作用能力的试验。
试验时,按规定将被试品接入试验回路,逐步升高电压至标准规定的额定工频耐受电压值,保持1 min,然后迅速、均匀地降压到零。
在规定的时间内,被试品绝缘未发生击穿或表面闪络,则认为通过了该项试验。
工频交流耐压试验所施电压高出电气设备额定工作电压,通过这一试验可以发现很多绝缘缺陷,尤其对局部缺陷更为有效,其缺点是可能在耐压试验时给绝缘带来一定损伤,所以应在绝缘电阻、介质损耗因数等项目试验合格后,才可进行工频交流耐压试验。
工频耐压试验:工频耐压试验采用串联谐振耐压试验装置耐压(又称为变频串联谐振装置或串联谐振耐压试验设备),是最新一代、特别适用于大容量容性试品(如发电机、电缆等)的交流耐压试验设备。
交联聚乙烯电缆几种交流耐压试验的选择

数字社区数码世界 P.242交联聚乙烯电缆几种交流耐压试验的选择陶源 深圳市特区建发投资发展有限公司摘要:以交联聚乙烯绝缘电缆为试验对象,分别对工频耐压、超低频0.1Hz、变频20~300Hz串联谐振这三种常见交流耐压试验的工作原理、试验标准进行深入分析,并总结三种方法的优缺点,对交联聚乙烯电缆在不同应用下交流耐压试验方法的选择起到指导作用。
关键词:交流耐压 变频串联谐振 超低频 交联聚乙烯电缆引言:随着我国电网改造力度的不断加大,XLPE交联聚乙烯绝缘电缆已逐渐替代充油油纸电缆,被广泛应用于输电及配电线路。
作为电力电缆交接试验的重要组成部分,耐压试验是检验电缆绝缘性能的最直接手段。
与油纸电缆不同的是,以往应用于充油绝缘电缆的直流耐压试验并不适用于交联聚乙烯电缆。
国外一些机构通过研究认为,直流耐压不能真实反映电缆的实际运行工况,并且在直流电场作用下,会促使交联聚乙烯绝缘水树枝转为电树枝,当电缆投运后,电树枝很容易被交流电击穿。
因此,交流耐压就成为了更适合交联聚乙烯电缆的试验方法。
目前常用的交流试验方法如:工频耐压、谐振耐压、0.1Hz超低频等。
由于电力电缆在电气回路中呈现电容性,根据不同的应用形式,电缆的电压等级、长度、截面也有很大差别,这就对试验装置的容量以及适用范围提出了一定要求,如何准确、适用地选用交流耐压方法就成为了电缆交接试验中需要掌握的内容。
1.工频耐压试验1.1 试验原理工频交流耐压装置主要由智能工频试验台、试验变压器2部分构成。
如图1所示,工频耐压的原理较为简单,其输出就是利用操作平滑调节调压器,从而实现在试验变压器的高压侧输出端生成试验所需要的电压值。
以U0/U=8.7/10kV交联聚乙烯电缆为例,其交接试验电压为2U0既17.4kV。
图1:工频耐压试验接线图1.2 试验标准根据GB50150 2016《电气装置安装工程 电气设备交接试验标准》规定,工频耐压试验与变频20~300Hz耐压标准相同,见表1:表1:橡塑电缆20Hz-300Hz 交流耐压试验电压和时间额定电压U0/U试验电压时间(min)18/35kV及以下2U015(或60)21/35kV~64/110kV2U060 127/220kV 1.7U0(或1.4U0)601.3 优缺点分析1)工频50Hz试验条件下,完全符合电缆实际运行时的工况环境,所以也是检验交流电缆最直接有效的方法。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
RTYD-3000 智能工频耐压试验装置执行标准:DL/848.2-2004本装置是根据国家最新电力行业标准而设计的、性能先进的智能耐压试验设备,其安全可靠、功能强大、使用方便、维护简单。
用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验,以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。
广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。
功能特点● 全天候超大LCD4.7尺超大屏液晶显示,读数清晰、直观(日光下可见)、高速热敏打印机,试验结果可查看和打印。
● 数字式校准方式全数字式校准方式,摒弃了陈旧的电位器调整,现场使用极为方便,精度易于控制(此功能带密码保护)● 试验全过程同屏显示高低压电压、电流四路测量方式,可实时监测高低压电流、电压值。
同屏划分为电压电流动态显示区、设置数据区、状态信息显示区、结果显示区,让试验过程一目了然。
● 高速采集信号采用高精度传感器和高性能14位AD采集芯片,可自动捕捉峰值电压、电流,便于做击穿试验。
● 智能化操作全过程任选自动及手动操作、交直流耐压方式或串级耐压方式,任意设定输出电压、高低压电流上限和计时时间。
● 系统诊断分析功能系统具有耐压试验自动诊断分析功能,易于发现试品击穿、闪络等故障及帮助解决问题。
● 全面保护功能完善的过压、过流保护,设定值上限保护。
逼近式调压算法,到达设定电压后自动计时,计时结束后自动降压回零。
在显眼位置增设“紧急停”,试验过程中可随时切断电源。
● 系统帮助功能界面进入功能界面后,可以选择“时钟设置”、“注意事项”、“接线示意图”等界面。
可设置时钟的时间,为打印报表提供时间依据;可为用户提供一些操作规范和安全注意事项;可方便用户根据接线示意图正确接线。
● 双重过流保护,测试更安全超过设定高低压电流任一电流时自动切断电压输出,降压回零,并发声光报警。
● 安全零位检测具有回零检测功能,回零确定后方可进行下一步操作,安全可靠。
● 适用局放试验可与无局放试验变压器配合,作为局放系统的操作部分,系统局放小于5pc.● 绝缘阻抗检测功能具有绝缘阻抗检测功能,直接反映被试品绝缘强度。
● 超强适应能力精良的软硬件抗干扰设计,多种抗干扰手段,适应恶劣电磁环境。
● 强大的扩展功能可选配接地检测功能,试验开始前确定安全接地后方能升压。
可预留门连锁、警灯、警铃等接口,满足不同客户需求。
可选配远程通信、外接分压器校验接口等可选配预设不少于两个电压和时间点,系统可根据预设电压自动升、降压过程并保持时间。
● 试验结果声音警报功能试验结果声音报警功能,试验通过或试验失败时,设备会发出不同的报警声音,试验人员可直接由报警声音辨认试验的结果技术指标● 工作电源: AC220V/380V±10%● 工作频率: 50Hz±1● 输出电压: 0~150kV(根据用户定做)● 输出容量: 0~50kVA(根据用户定做)●仪表电压: 0 ~100V (其它范围可定制)●输出电压: 0 ~200V/400V● 电压测量精度: 1.0 %FS ±3 字● 电流测量精度: 1.0 %FS ±3 字● 计时长度: 0-9999s(特殊模式可于长时间工作)● 环境温度: -20℃~+50℃● 环境湿度: 不大于85%RH● 海拔高度: <1000m● 储存温度:-25℃~ +55℃主要设备配件● 高压滤波电容● 限流电阻● 保护球隙● 绝缘支架● 微安表● 分压器● 放电棒● 油杯试验变压器参数RTYD工频耐压试验装置控制箱执行标准:DL/848.2-2004产品用途RTYD 系列耐压试验装置是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。
它能检查出那些危险性较大的集中缺陷,对判断电力设备能否继续参加运行具有决定性作用,是保证设备绝缘水平、避免发生绝缘事故的重要手段。
产品特点● 监视功能:输出电流仪表电压零位指示电源指示工作指示计时指示● 保护功能:过流保护时间继电器● 采用新型时间继电器,计时范围更广● 采用新型电流继电器,更精确、更可靠,确保人身及设备安全● 结构合理,体积小,重量轻技术指标1. 输入电压:220V±10% 50Hz2. 输出电压:0~250(430)V3. 输出容量:0~5kVA4. 计时范围:1S~99H5. 环境温度:-20℃至50℃RTYD系列耐压试验装置(试验变压器/控制箱)一、产品概述:RTYD系列耐压试验装置是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。
它能检查出那些危险性较大的集中缺陷,对判断电力设备能否继续参加运行具有决定性作用,是保证设备绝缘水平、避免发生绝缘事故的重要手段。
本装置是根据国家最新电力行业标准而设计的、性能先进的耐压试验设备,用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验,以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。
二、产品特点:● 监视功能:高压电压低压电流零位指示电源指示工作指示计时指示● 保护功能:过流保护、零位启动保护、声光语言报警提醒● 采用新型时间继电器,计时范围更广(1S~99H)● 采用新型电流继电器,更精确、更可靠,确保人身及设备安全● 高压试验变压器采用新型绝缘,耐潮,耐冲击,绝缘程度高● 结构合理,体积小,重量轻三、使用条件:1. 工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。
2. 环境温度:0~40℃3. 环境湿度:≤85% RH(无凝结水)4. 海拔高度:<1000m四、技术指标:注:交直流两用型试验变压器的参数同上表,直流参数中的额定直流电压为交流的1.4倍,额定直流电流为交流电流的0.7倍。
并可根据用户需要在高压绕组中抽出5 -15kV的中压抽头,供高压电机作交流耐压试验。
并可定制特殊规格的试验变压器。
五、产品配置:产品主配置:● 控制箱 1台● 试验变压器 1台产品配件:● 试验连接线1根● 电源线1根● 使用说明书1本● 试验报告1份● 产品合格证(保修卡)1张选配件:● 分压器● 限流电阻● 保护球隙● 微安表● 放电棒● 绝缘支架● 油杯● 滤波电容YDQ 气体试验变压器执行标准:DL/848.2-2004概述:试验变压器是电力设备检测及预防性试验所必备的试验设备。
随着我国电力工业的发展,对试验变压器的电压等级要求也越来越高,而传统的油浸式试验变压器,无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。
随着我国基础科学研究的进步,新材料,新工艺的应用,把新的介质六氟化硫气体推向了电力设备的应用领域。
由于六氟化硫气体优良的绝缘性能和灭弧性能,及不燃性,使得它作为新的绝缘介质得到广泛的应用。
我公司经过多年的努力,研究成功了充气式轻型试验变压器,本系列产品与传统的油浸式轻型试验变压器相比,重量上减轻了20%-60%(视电压及容量等级而定),而且无油污染,单台试验变压器的电压等级可达300KV。
由于采用了新的生产工艺,产品的技术性能有较大的提高,特别适用于现场工作及频繁移动的工作条件下使用.技术指标及参数1、对各电压等级变压器的空载电流4~9%阻抗电压4~10%2、控制部份现有规格及运行时间注:可按用户要求配套3、YDQ系列高压试验变压器额定参数:GTB干式试验变压器执行标准:DL/848.2-2004本系列变压器,利用先进的生产设备,采用线圈绕组环氧真空浇注及CD型铁芯的新工艺,和同类产品油浸式变压器相比,明显地降低重量,减少体积,在质量上提高了绝缘强度和抗湿程度,并有效地削弱了漏磁而大大加强本系列产品具有重量轻,体积小,造型美观,性能稳定,使用携带方便等特点,特别适用于现场操作使用,是国内更新换代的新型交直流两用高压试验变压器。
本系列产品适用于电力系统及各电力用户的现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。
技术指标1、阻抗电压: ≤ 12 %2、输出电压波形: 正弦波3、表面温升: < 55 ℃4、空载损耗: < 0.4 %5、允许连续运行时间: 1小时6、间续运行时间: 连续主要产品参数注:以上提供的目录,为本公司生产的干式试验变压器,特殊规格,也可根据用户提供的参数和要求设计生产,以满足用户的需要。
SBF三倍频发生器概述本产品根据中国标准《GB311.1 - 97》,为满足电力系统对高压互感器倍频感应耐压试验设备的要求而设计的,广泛用于电力系统 35----220KV等级串激式电压互感器的交流耐压试验,以考核互感器的主、从绝缘强度,同时也可对电机及小型变压器的绕组进行感应试验;也可作为短时运行的150HZ电源用。
用途采用三芯五柱结构,将铁芯工作磁通密度选择在饱和磁密以上,使开口接成三角形的次级绕组中的基波电势(正序向量)的向量和为0,而开口两端应出同相的150Hz三次谐波(零序)。
技术指示1. 输入电压380V 50Hz 正弦波2. 输出电压300V 150Hz 波形失真≤5%3. 输出电量3KVA 5KVA 10KVA 20KVA4. 空载运行时间≤5分钟5. 负载运行时间40 – 60S使用条件1. 海拔高度:≤1000m2. 环境湿度:-10 -- +40℃3. 相对湿度:≤95%4. 周围无水蒸汽,腐蚀性气体及易爆炸性介质。
