潜孔锤高压旋喷预制复合桩(DJP工法)在岩溶地区运用
潜孔锤高压旋喷预制复合桩（DJP工法）在岩溶地区运用摘要：潜孔锤高压旋喷预制复合桩（DJP工法）,是近年来新生的地基处理方法，通过潜孔锤穿越上部岩土层至较完整岩石再结合预制桩工艺植桩，既克服了预制桩无法在岩溶地区施工的弊端同时又克服了岩溶地区传统冲孔桩施工的速度慢、成本高、污染大的缺点，具有较高的经济效益和广阔发展前景。
关键词：DJP工法地基处理一、前言广西桂林属岩溶发育区，长久以来对高层建筑物的基础处理多采用冲孔灌注桩工艺，冲孔灌注桩施工工艺在岩溶地地区施工时，主要缺点是施工效率低、周期长、对周边环境污染大、混凝土超灌量大、成本高等问题，长久以来克服上述问题，探索新的施工方案、新的施工工艺一直都是广大工程师思考的方向。
潜孔锤高压旋喷预制复合桩（DJP工法）主要采用长螺旋潜孔冲击高压旋喷桩的施工工艺。
用于施工止水帷幕桩、基础桩、基坑围护桩等，适用于素填土、杂填土、粘性土、砂土等一般地层，且特别适合于难以钻进的砂卵砾石层、复杂岩溶地质情况（半边岩、鹰嘴岩、岩面陡坎）。
本次在桂林某小区进行小范围的试验性施工，取得一定的成果，供大家一起学习。
二、工程概况场地位于桂林市灵川县二中东侧，灵西市场北侧，地貌上属河谷阶地。
场地地面标高183.55m～185.97m，最大高差为2.42m，地形坡度小于5º。
场地北侧及西侧为市政道路，东侧及南侧为居民住宅楼，紧邻场地。
拟建5#楼建筑物层高28层，采用剪力墙结构，地基基础设计等级为甲级，基础尺寸为28×64.5m，场地内岩土层由上至下为：第四系(Q4ml)杂填土①、第四系冲洪积(Q4al+pl)形成的粘土②、含粘土圆砾③，下伏基岩为石碳系下统(C1y)炭质灰岩④，基础要求穿越上覆土层及破碎岩层、溶洞至较完整炭质灰岩，完整岩面起伏变化较大，最大埋深超过35.00m，在周围楼栋采用冲孔灌注桩施工时，效率低、成本高、污染大，因此，5#楼采用DJP复合桩（潜孔冲击高压旋喷桩）工艺。
大直径双动力头空气潜孔锤施工工法(2)
大直径双动力头空气潜孔锤施工工法大直径双动力头空气潜孔锤施工工法一、前言大直径双动力头空气潜孔锤施工工法是一种用于大直径基础桩的施工方法。
该工法利用空气潜孔技术和双动力头技术，能够快速、高效地完成大直径桩的打入。
二、工法特点1. 高效：该工法采用了空气潜孔和双动力头技术，提高了施工速度和效率，能够显著缩短施工周期。
2. 安全可靠：工法采用的双动力头设计，可以减小施工过程中的冲击力和振动，降低了对周围环境和结构物的影响。
3. 环保节能：与传统大直径桩的施工方法相比，该工法不需要水泥浆或钻孔液，减少了对环境的污染，并降低了施工成本。
4. 适应性强：该工法适用于各种地质情况和土层条件，包括软土、粉土、砂土和砾石层等。
5. 施工质量高：工法采用了双动力头设计，具有良好的桩身质量和稳定性，能够满足大型基础桩的设计要求。
三、适应范围该工法适用于大型基础工程，如大型建筑物、桥梁、码头等的基础桩施工。
四、工艺原理工法利用空气潜孔技术将空气压力传导至潜孔锤，通过双动力头施加冲击力将桩打入地下。
具体分析如下：1. 施工工法与实际工程之间的联系：工法采用了双动力头设计，通过空气潜孔技术将空气压力传至潜孔锤，从而使双动力头产生冲击力将桩打入地下。
2. 采取的技术措施：工法通过调整空气潜孔压力和双动力头的冲击力，使其更好地适应土层的不同情况，确保施工安全和桩质量。
五、施工工艺1. 地面准备：根据设计要求进行场地平整和安全防护。
2. 潜孔锤调试：利用空气潜孔装置对潜孔锤进行调试，确保其正常工作。
3. 潜孔施工：根据设计要求确定潜孔位置，并进行潜孔施工。
通过调整空气潜孔压力和工法参数，适应不同土层和地质情况。
4. 双动力头打桩：将双动力头固定在潜孔锤上，调整冲击力和冲击频率，进行桩的打入和冲击。
5. 桩顶修整：通过修整工具对桩顶进行修整和整平，使其符合设计要求。
六、劳动组织工法需要合理组织施工人员，确保施工过程的协调和安全。

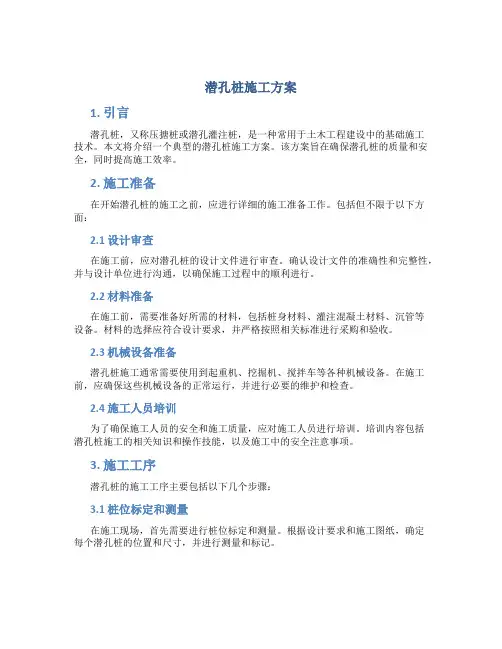

潜孔桩施工方案
潜孔桩施工方案1. 引言潜孔桩，又称压搪桩或潜孔灌注桩，是一种常用于土木工程建设中的基础施工技术。
本文将介绍一个典型的潜孔桩施工方案。
该方案旨在确保潜孔桩的质量和安全，同时提高施工效率。
2. 施工准备在开始潜孔桩的施工之前，应进行详细的施工准备工作。
包括但不限于以下方面：2.1 设计审查在施工前，应对潜孔桩的设计文件进行审查。
确认设计文件的准确性和完整性，并与设计单位进行沟通，以确保施工过程中的顺利进行。
2.2 材料准备在施工前，需要准备好所需的材料，包括桩身材料、灌注混凝土材料、沉管等设备。
材料的选择应符合设计要求，并严格按照相关标准进行采购和验收。
2.3 机械设备准备潜孔桩施工通常需要使用到起重机、挖掘机、搅拌车等各种机械设备。
在施工前，应确保这些机械设备的正常运行，并进行必要的维护和检查。
2.4 施工人员培训为了确保施工人员的安全和施工质量，应对施工人员进行培训。
培训内容包括潜孔桩施工的相关知识和操作技能，以及施工中的安全注意事项。
3. 施工工序潜孔桩的施工工序主要包括以下几个步骤：3.1 桩位标定和测量在施工现场，首先需要进行桩位标定和测量。
根据设计要求和施工图纸，确定每个潜孔桩的位置和尺寸，并进行测量和标记。
3.2 挖孔在桩位标定和测量完成后，根据设计要求，使用挖掘机进行潜孔的挖掘。
挖孔深度应符合设计要求，并且在挖孔过程中要注意保持孔壁的垂直度和圆形度。
3.3 安装沉管在挖孔完成后，需要安装沉管。
沉管是用来保护孔壁的一种设备，通常由钢管制成。
安装沉管时，要确保沉管与孔壁之间的间隙均匀，以确保后续的桩身灌注质量。
3.4 搅拌混凝土在沉管安装完成后，需要使用搅拌车将混凝土送到现场。
混凝土应按照设计要求进行配制，并在搅拌过程中要注意控制水灰比和搅拌时间，以确保混凝土的质量。
3.5 桩身灌注当混凝土准备就绪后，可以进行桩身的灌注。
灌注过程应控制灌注速度和灌注压力，以确保混凝土能够充分填充潜孔桩和沉管之间的空隙，同时避免过度振捣引起的不良影响。
关于潜孔锤入岩桩基施工技术应用
关于潜孔锤入岩桩基施工技术应用本文根据工程实例，对潜孔锤入岩施工方案，施工工艺，工艺优点等事项进行阐述，为以后灌注桩设计、施工提供参考。
标签：潜孔锤；钻机；灌注桩施工；沉渣前言：潜孔锤是破碎岩石的最有效手段，大直径潜孔锤（直径300mm以上）应用到桩基施工领域，在日本、韩国已经是很成熟的工艺，是使用比例最高的桩型之一，但由于其施工设备价格高，工艺复杂，施工成本高，石家庄地区并未广泛运用，本工程利用常规CFG长螺旋钻机换接潜孔锤钻杆钻头，进行混凝土灌注桩的施工，大大减少设备成本，缩短了工期。
经检测机构检测桩身完整性、地基承载力均满足设计要求。
一、工程概况本工程位于河北省鹿泉市，场地地形较平坦，交通便利。
地上6+1层，工程桩桩径为500mm，总根数207根。
桩端持力层为⑤层石灰岩。
该层石灰岩饱和单轴抗压强度标准值为56.90MPa，因本场地岩石面起伏较大，桩端应进入持力层内不小于0.8米，单桩竖向承载力特征值为950KN，桩身混凝土强度等级为C30.二、施工工艺的选择本工程原施工单位采用旋挖钻机成孔，因入岩深度不够，委托我单位继续施工。
我单位结合本工程地质复杂、工期紧等特点，采用长螺旋钻机引孔至基岩面（常规钻头）+长螺旋钻机携带潜孔锤钻头刻岩，长螺旋钻机清孔，灌注混凝土的施工工艺。
三、场地工程地质及水文地质条件本工程地层主要由杂填土、黄土状粉土、粉质粘土、石灰岩等构成。
地层层位按其工程地质特性，共划分为5层，自上而下分述如下：①层杂填土：以建筑垃圾、生活垃圾为主，局部为耕土，含植物根系，层厚为0.30m-9.00m，层顶标高为129.01m-138.55m。
②层黄土状粉土层，顶标高为128.71m-134.00m。
该层局部地段缺失。
③层粉质粘土，层厚为0.60m-7.90m，层顶标高为124.01m-132.83m。
③1层碎石：层厚0.40m-0.90m，层顶标高128.49m-132.83m。
④层粉质粘土：厚为1.00m-5.80m，层顶标高为123.51m-126.54m。
潜孔桩施工方案
潜孔桩施工方案潜孔桩施工方案潜孔桩是一种常用于建筑基础工程中的桩基类型，其施工方案需要充分考虑地质情况、桩基设计要求以及施工条件等因素。
下面简要介绍一种潜孔桩的施工方案。
一、施工准备1. 完成相关土质力学试验和地质勘探，确定地质情况。
2. 根据设计要求进行桩基定位和标示。
3. 准备潜孔桩施工所需的设备和工具，包括挖掘机、潜孔机、钻机等。
二、施工步骤1. 地面预处理：将桩基区域的地面清理、平整，并按照设计要求进行测量和布置桩位。
2. 设备就位：将挖掘机、潜孔机等设备就位并进行检查和调试，确保工作正常。
3. 开孔：采用潜孔机对桩孔进行开挖，控制开挖深度和直径，并及时清理孔底杂物。
4. 试孔：在孔底进行试孔，以了解地层和孔壁稳定状况，根据试孔结果调整孔底深度。
5. 钻孔：采用钻机对潜孔进行钻孔加固，根据设计要求控制钻孔直径和深度。
6. 爆破：根据设计要求在孔底进行爆破加固处理，确保桩基质量和稳定性。
7. 清洗：使用清水冲洗潜孔，去除孔底残渣和泥浆，保持孔壁清洁。
8. 灌注：采用混凝土灌注机进行桩身灌注，根据设计要求控制灌注压力和灌注量。
9. 整平：将桩身顶部修整平整，确保桩顶水平度和几何形状符合规范要求。
10. 停止施工：待灌注混凝土达到设计强度，方可停止施工，并进行验收检测。
三、安全措施1. 施工前进行安全交底和教育培训，确保工人掌握相关操作规程和安全防护措施。
2. 定期检查和维护设备，确保设备的正常运行。
3. 操作人员必须佩戴安全帽、防护眼镜、安全鞋等个人防护装备，并使用防护设施。
4. 对施工现场进行人员和设备管控，确保施工安全。
5. 检查孔壁和灌注混凝土强度，确保桩基质量。
以上是一种潜孔桩施工方案的简要介绍，具体实施时需要根据具体地质情况和设计要求进行调整和完善。
同时，施工过程中需严格按照相关安全规范操作，确保施工安全和桩基质量。
海上平台斜桩潜孔锤锚固施工工法
海上平台斜桩潜孔锤锚固施工工法海上平台斜桩潜孔锤锚固施工工法一、前言海上平台斜桩潜孔锤锚固施工工法是一种在海上平台上应用的锚固施工工法。
它通过使用斜桩潜孔锤，在海底将桩固定在地下，以增强平台的稳定性和抗浪性能。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点海上平台斜桩潜孔锤锚固施工工法具有以下特点：1. 增强稳定性：潜孔锤通过将桩深入地下，将桩与地面紧密连接，提高平台的稳定性和抗倾覆能力。
2. 提高抗浪性能：潜孔锤的深入海底可以有效抵抗海浪的冲击，减少平台的震动，保证平台的安全性。
3. 适用范围广：该工法适用于各种类型的海上平台，如钻井平台、海上浮动平台等，具有广泛的应用前景。
三、适应范围海上平台斜桩潜孔锤锚固施工工法适用于以下范围：1. 海上平台稳定性差，需要增强抗浪能力的情况。
2. 需要确保平台安全性和稳定性的海上工程，如油气勘探钻井平台、海上风力发电平台等。
3. 需要对平台进行锚固固定，以适应不同的海洋环境和工程要求的情况。
四、工艺原理海上平台斜桩潜孔锤锚固施工工法的工艺原理是通过施工工法与实际工程之间的联系和采取的技术措施来实现的。
具体包括以下几个方面：1. 桩的设计和施工：根据平台的要求和工程环境，确定桩的类型、长度和直径等参数，进行桩体的设计和制作。
2. 潜孔锤的安装和使用：将潜孔锤安装在平台上，通过连杆和力传递机构将动力传递到潜孔锤上，实现对潜孔锤的控制和操作。
3. 施工过程中的控制和监测：在施工过程中，对潜孔锤的锤击力、下沉速度以及锤击次数进行控制和监测，确保施工效果和安全性。
五、施工工艺海上平台斜桩潜孔锤锚固施工工法的施工过程包括以下几个阶段：1. 施工准备：确定施工方案和工艺流程，进行机具设备的调试和检查，组织人员进行安全培训和施工准备工作。
2. 桩的安装：将桩在平台上设定好位置，使用起重设备将桩逐渐下沉到海底，直至达到设计深度。
空气潜孔锤灌注桩施工工艺及方法
空气潜孔锤钻进技术完成灌注桩施工工艺及应用实例摘要：利用空气潜孔锤钻进技术成孔进行灌注桩是桩基施工中的一种常见的施工工艺,本文结合工程实例，对该工艺进行了较为详细的介绍。
关键词：空气潜孔锤;灌注桩施工；工艺流程一、基本情况空气潜孔锤钻进工艺能够大幅度提高钻进效率，保证工程质量,降低施工成本，具有显著的技术经济效益。
采用无循环干式作业，空气既作为动力又作为排渣介质，不污染环境。
钻具对孔壁的碰撞机会较少,潜孔锤以高频对孔底冲击,避免了对岩石或倾斜地层产生孔斜的影响,从而可提高钻孔的垂直度，同时也可减少孔壁岩石坍塌。
塘朗车辆段工程是深圳地铁5号线项目的重要组成部分．本工程总占地面积37。
82公顷,基础采用独立桩基承台，桩型多选用Φ１000钻(冲)孔灌注桩,根据详勘及补勘资料分析，场地岩面高低起伏,且在残积层、全、强、中等风化岩中夹有微风化岩球状风化体，直径达２—3米,且垂直分布有多层。
面对这种工程量大,地质存在坚硬孤石的施工情况下，如采用传统冲孔桩施工工艺，将严重滞后施工工期，因此在灌注桩的施工中采用了空气潜孔锤钻进技术。
生产实践证明采用潜孔锤灌注桩工艺钻进效率高,成孔质量好，保证了施工的工期与质量要求,取得了理想的效果，现结合本工程对空气潜孔锤灌注桩施工工艺进行详细介绍,希望能对其它类似工程的施工提供借鉴.二、施工工艺选型及原理１、施工工艺选型根据工程设计要求及场地工程地质条件，冲孔灌注桩桩机选用15０PW型双回旋钻机，配3７0型风动潜孔锤冲钻成孔。
因其在各种软硬地层、碎石层、卵石层及岩层等复杂条件下均可轻松施工钻孔成桩，且由于外钻套保护，可实现干法成孔新工艺,孔径、孔壁形状质量好、垂直度精度高，施工速度快等优点而广泛用于桩基工程施工中。
在施工过程中因基岩上部土层松软、松散，极易产生缩径塌孔等现象,为防止桩孔缩径及塌孔等现象发生，基岩上部土部采用跟管钻进，即冲钻孔过程中采用外径为82。
4cm、壁厚为１.6cm的无缝钢管跟进护壁。
灌注桩锥形潜孔锤硬岩钻进施工工法(2)
灌注桩锥形潜孔锤硬岩钻进施工工法一、前言灌注桩锥形潜孔锤硬岩钻进施工工法是一种常用于硬岩地层的桩基施工工法。
该工法以锥形潜孔锤为主要施工设备，通过模拟溢流管理论，在钻具钻进过程中通过同步施加下压力和旋转力，充分利用岩石断裂破碎力，实现硬岩地层的钻进。
二、工法特点1. 高效：灌注桩锥形潜孔锤硬岩钻进施工工法通过潜锤的先进钻进技术，能够在较短的时间内完成整个钻桩过程，提高施工效率。
2. 适应性强：该工法适用于各种硬岩地层，包括砂岩、花岗岩、页岩等。
并且可以适应不同地质条件下的施工，如深层和浅层。
3. 施工质量高：通过灌注桩锥形潜孔锤硬岩钻进施工工法能够保证钻孔的直径和垂直度，确保桩基的质量。
4. 环保节能：灌注桩锥形潜孔锤硬岩钻进施工工法使用的设备少，施工过程中的噪音和振动小，对周围环境的影响较小，符合环保要求。
三、适应范围灌注桩锥形潜孔锤硬岩钻进施工工法适用于需要在硬岩地层中建设桩基的工程，如大型建筑物、桥梁、隧道等。
四、工艺原理灌注桩锥形潜孔锤硬岩钻进施工工法的工艺原理是在施工过程中通过旋转和下压力使锥形潜孔锤进入硬岩地层，进行钻孔。
施工工法通过对潜锤的升降和旋转控制，使其在钻进过程中产生振动和冲击力，通过岩石的断裂破碎力，实现逐渐下沉和钻进的目的。
五、施工工艺1. 地质勘探：根据工程地质勘探结果确定施工地点和需要建设的桩基参数。
2. 机具设备准备：准备好所需的锥形潜孔锤、钻具和配套设备。
3. 钻进操作：先进行点钻，确定钻孔位置后，再进行逐段掘进，通过旋转和下压力，使锥形潜孔锤逐渐下沉和钻进。
4. 钢筋布置：完成钻孔后，进行钢筋的布置和捆扎。
5. 灌注混凝土：将预制好的混凝土灌入钻孔中，并进行振捣，形成灌注桩。
6. 填充回填：将周围的土壤进行回填和夯实，确保灌注桩的稳定性和承载力。
六、劳动组织根据具体工程的规模和施工要求，合理组织工人和设备，确保施工过程的顺利进行。
七、机具设备灌注桩锥形潜孔锤硬岩钻进施工工法所需的主要机具设备包括锥形潜孔锤、钻具、悬挂装置、配套泥浆循环系统等。
大直径潜孔锤全套筒跟进灌注桩一次成桩施工工法(2)
大直径潜孔锤全套筒跟进灌注桩一次成桩施工工法大直径潜孔锤全套筒跟进灌注桩一次成桩施工工法一、前言大直径潜孔锤全套筒跟进灌注桩一次成桩施工工法是一种高效、省时省力的施工方法。
通过潜孔锤的作用，能够在不需临时架设钢梁或支撑物的情况下，将筒身与桩基联合成一体，从而在一次施工中完成整个桩基的灌注。
二、工法特点该工法具有以下几个特点：1.施工周期短：由于采用了一次成桩的施工方法，不仅能够大大缩短施工周期，还能够避免二次施工带来的问题。
2.成本低：潜孔锤一次成桩不需要临时钢梁或支撑物，大大降低了施工成本。
3.施工安全：采用了全套筒跟进技术，能够保证施工过程的稳定和安全，减少事故发生的风险。
三、适应范围该工法适用于以下工程条件：1.地质条件稳定的场地，表层土壤承载力较高。
2.特殊土质地段，如沼泽、湖滨等。
3.对地下水位要求较高的场地。
4.地下管线和管道较密集的地区。
四、工艺原理潜孔锤全套筒跟进灌注桩一次成桩施工工法的实现依靠以下几个方面的关键技术：1.潜孔锤的作用：通过潜孔锤的打击力，在土壤中产生巨大的冲击力，使得土层土粒发生变形并沉入孔中，从而形成空心的钢筒孔。
2.全套筒的作用：将灌注桩筒和地层连接起来，以便在灌注过程中保证桩体的整体性。
3.跟进技术的应用：通过控制潜孔锤的下降速度和打击力的大小，使得筒身能够随着潜孔锤向下一起下沉，从而实现筒身与桩基的一次成桩。
五、施工工艺该工法的施工过程包含以下几个阶段：1.地面试验：在施工前，需对地基土进行测试，了解其承载力和地下水位。
2.开孔：利用潜孔锤进行开孔，选择合适的潜孔锤和钻头，根据设计要求进行开孔。
3.降筒：将全套筒降入孔中，与地层连接，保持孔的稳定性。
4.打筒：潜孔锤进行打筒，直到达到设计的灌注深度。
5.防浆处理：在灌注过程中，需要对灌注孔进行防浆处理，以确保灌注质量。
6.灌注混凝土：通过注入混凝土进行灌注，使筒身与桩基联为一体。
7.抽筒：待混凝土硬化后，将抽筒机引入筒内，将全套筒抽取出来。
潜孔锤桩机操作规程
潜孔锤桩机操作规程一、概述潜孔锤桩机是一种常用的基础工程施工设备，广泛应用于土木工程、道路建设等领域。
本文档旨在规范潜孔锤桩机的操作，确保施工过程安全高效。
二、操作前准备1. 检查设备状况•确保潜孔锤桩机处于良好的工作状态，没有明显的损坏或故障。
•检查润滑油、冷却水等液体的供给是否充足。
•检查传动系统和控制系统是否正常运行。
2. 确定施工地点及基础状况•基于工程设计图纸和地质勘探报告，确定潜孔锤桩机的施工位置。
•检查施工地点周围的地基状况，确保地基能够承受锤击和振动力。
3. 制定作业方案•根据施工需要，制定详细的作业方案，明确每个作业步骤及其要求。
•分配操作人员，并进行相关培训，确保每个人掌握正确的操作方法。
三、操作步骤1. 安装潜孔锤桩机•根据设备操作手册，正确组装和安装潜孔锤桩机。
•确保安装坚固稳定，避免设备在操作过程中发生晃动或倾斜。
2. 设置施工参数•根据工程设计要求，设置潜孔锤桩机的打击力、冷却水流量、锤击频率等参数。
•确保设置的参数符合施工要求，并在操作过程中进行实时调整。
3. 开始施工•根据作业方案，操作人员应根据指示将潜孔锤桩机移至施工位置。
•在施工过程中，潜孔锤桩机应垂直于地面，避免倾斜。
4. 监测施工过程•在施工过程中，操作人员应时刻监测潜孔锤桩机的工作情况。
•注意观察振动情况、打击力大小、噪音等指标，及时调整参数以确保施工质量和安全。
5. 施工结束•当桩的打击深度达到施工要求时，停止潜孔锤桩机的操作。
•清理施工现场，移除设备并进行检查、维护和保养。
四、操作注意事项1. 安全第一•操作人员应穿戴符合要求的个人防护装备，包括安全帽、工作鞋、手套等。
•在操作过程中，严禁站在潜孔锤桩机上方或类似危险位置。
2. 预防事故•潜孔锤桩机操作前，应检查设备是否符合相关安全标准。
•在施工过程中，注意周围环境，确保没有人员或物体处于潜孔锤桩机作用范围内。
3. 定期检查和维护•潜孔锤桩机应定期进行检查和维护，确保设备运行和施工质量的稳定性。
浅谈潜孔锤成孔植预应力混凝土管桩基础在浅岩地基上的应用
浅谈潜孔锤成孔植预应力混凝土管桩基础在浅岩地基上的应用摘要：本文主要介绍浅岩地质条件下潜孔锤成孔植预应力混凝土管桩基础设计方案与灌注桩基础方案在投资成本、施工工期方面的对比情况分析；对特定情况下采用管桩基础（部分潜孔锤引孔植桩）方案的优势进行阐述，讨论潜孔锤引孔沉桩过程中遇到的一些问题并提出相应处理措施。
关键词：液压锤击；预应力；混凝土管桩基础预应力混凝土管桩基础是目前应用最广泛、较成熟的基础形式，相比灌注桩基础，在成本控制、节约工期方面具有较大优势，很受开发商欢迎。
但遇到复杂地层，如孤石、卵砾石层、密实砂层等难以穿越或岩层埋深较浅成桩桩长太短等是影响管桩应用的一些障碍。
设计及施工中往往需要采用一些措施确保成桩可行性。
珠三角地区地质情况相对较复杂，基岩种类较多，其中花岗岩地区分布较广泛，花岗岩地区易遇到上述复杂地质情况。
下面以一个实际工程案例阐述岩层起伏较大（局部浅岩）地区预应力管桩基础的应用情况，供广大结构工程师参考。
1 项目概况项目位于广州市增城区南北大道附近。
本文仅选取其中一栋100m高层住宅为例，简要分享项目在基础选型阶段做的一些经济性、工期节省方面的数据对比分析工作，最终确定适宜的基础方案。
2 地质情况勘察院提供地勘报告显示，场地在钻孔揭露深度范围内所分布的地层主要由第四系人工填土层（Q4ml）(素填土①1)、第四系冲洪积层(Ｑ4al+pl)(粉质粘土②1、淤泥质土②2(Ｑ4l)、粗砂②3)、第四系坡积层（Q dl）(粘质粘土③)、第四系残积层（Q el）(残积砂质粘性土④)及前中生代早奥陶系(O1n)花岗岩风化岩层(全风化花岗岩⑤、砂砾状强风化花岗岩⑥1、碎块状强风化花岗岩⑥2、中风化花岗岩⑦)等组成。
根据勘察结果，场地不均匀风化现象明显，各风化岩面起伏较大，并埋藏有“球状风化体(孤石)”，其分布存在随机性，无规律性。
本次勘察在34个钻孔内揭露有“孤石”，遇见率＞31.8%。
典型地层剖面如下：从地层剖面上可知，本工程岩层埋深起伏很大，楼栋所在位置自设计桩顶标高至强风化花岗岩面的深度范围为-3.5m~8.0m，中风化花岗岩埋深约 6.8~12.1m。
螺杆桩采用潜孔锤引孔施工方案
螺杆桩采用潜孔锤引孔施工方案
双螺杆桩是混凝土管廊防水改造施工中施工复杂度较高的技术措施，它的安装需要采用潜孔锤引孔的施工方案。
一、施工原理
潜孔锤引孔施工是在施工时，台锤将锤头汞抛到地下，并对所需要安装桩的位置进行探测，然后依据探测出来的结果，在给定位置钻取孔洞。
根据孔洞大小及深度，将双螺杆桩安装至地下水深处，以达到防水、固定等效果。
二、施工流程
1、定位确认：在进行潜孔锤引孔前，需要现场验收施工基础，首先对排桩位置、锤头出力及其他配套参数作出确认。
2、钻孔准备：确定孔的长度、宽度及出力，以确保能够钻出锤头汞所指定大小及深度的孔洞，配合安装双螺杆桩和辅助支撑。
3、实施引孔：操作台锤，将锤头汞抛到地下，并引钻钻孔，此时，须密密麻麻对钻孔进行检测，确保准确性及合格度，以符合后续安装的要求。
4、安装双螺杆桩：采用高强煤泥固化双螺杆桩安装在地下水深处，以保证桩能够抵御地下水压力，最大限度提高双螺杆桩的运行效果和稳定性。
5、调试：安装完毕后，需对双螺杆桩进行调试，可对桩长、桩角度设定及混凝土坍落度等指标进行检测，确保所有检测指标均在合格范围内，才可正式封孔。
三、施工安全
潜孔锤引孔施工是一项技术难度较大的施工，其中伴随独特的危险隐患，因此，施工时一定要注意安全，如细节规定包括：
（1）施工过程中一定要注意安全，尤其是在危险作业时，须采取有效措施，妥善做好作业准备工作。
（2）施工时须严格按照技术要求进行，并应采取有效控制措施，控制过程中可能发生的危险和事故隐患。
（3）确保施工工具及设备完好，操作如潜孔锤，台锤，钻孔机等等，均须经过安全检查，确保施工。
潜孔锤施工方案
潜孔锤施工方案潜孔锤是在岩石或混凝土地基中进行桩基施工时常用的设备之一。
它通过对地基进行打击和振动，将桩体推入地基深处，从而实现地基的加固和支撑作用。
潜孔锤施工方案是指在使用潜孔锤进行桩基工程时的具体施工计划和步骤。
1. 施工前准备在进行潜孔锤施工前，需要进行以下准备工作：•对施工地点进行勘测，确定桩基的位置和深度。
•准备好所需要的潜孔锤设备，并进行检查和调试。
•确保作业人员具备相关的操作技能和安全常识。
2. 潜孔锤的安装和调试安装潜孔锤前，需要进行相应的调试和检查，包括：•对潜孔锤设备进行安装，并确保连接牢固。
•调试潜孔锤的振动频率和打击力，确保符合设计要求。
•对潜孔锤进行空载试车，检查设备是否正常运转。
3. 开挖孔穴在潜孔锤施工过程中，需要开挖孔穴以安置桩体。
开挖孔穴的步骤包括：•使用挖掘机或其他设备对地基进行开挖，形成合适的孔穴。
•对孔穴底部进行清理和整理，确保桩体安置的稳定性。
•根据设计要求，确定孔穴的深度和直径。
4. 桩体安装在孔穴开挖完成后，需要进行桩体的安装，具体包括：•将桩体置于孔穴中，并调整位置以确保垂直度和稳定性。
•使用潜孔锤对桩体进行打击和振动，逐步推入地基深处。
•根据桩基设计要求，确定桩体的安置深度和压实度。
5. 完成验收和整理潜孔锤施工完成后，需要进行验收和整理工作，包括：•对施工过程进行检查和评估，确保符合设计要求。
•对孔穴和桩体进行清理和整理，保持施工现场的清洁和整洁。
•编制潜孔锤施工报告，记录施工过程和所采取的措施。
综上所述，潜孔锤施工方案是潜孔锤桩基工程中的重要部分，其施工质量和效率直接影响工程的安全性和稳定性。
通过合理的施工方案和严格的施工流程，可以保证潜孔锤桩基工程的顺利进行和顺利完成。
复杂土层桩基旋挖潜孔锤成孔施工工法(2)
复杂土层桩基旋挖潜孔锤成孔施工工法复杂土层桩基旋挖潜孔锤成孔施工工法一、前言复杂土层桩基旋挖潜孔锤成孔施工工法是一种在复杂土层中进行桩基成孔的方法，通过使用旋挖潜孔锤技术，能够提高施工效率和成孔质量。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。
二、工法特点复杂土层桩基旋挖潜孔锤成孔施工工法具有以下特点：1. 高效快速：利用旋挖潜孔锤的高频振动和冲击效应，能够快速穿越坚硬的土层和石层。
2. 适应性强：适用于各种复杂土层，如砂土、淤泥、软黏土、岩层等，具有广泛的应用范围。
3. 成孔质量高：旋挖潜孔锤具有较高的旋挖速度和成孔稳定性，能够保证桩基成孔的质量和精度。
4. 无噪音污染：相比于传统的冲击钻或振动钻，旋挖潜孔锤成孔工法减少了噪音和振动，对周围环境的干扰较小。
三、适应范围复杂土层桩基旋挖潜孔锤成孔施工工法适用于以下场景：1. 需要在复杂土层中进行桩基施工的工程项目，如公路、桥梁、建筑物等。
2. 土质较为复杂，包括软黏土、砂砾土、淤泥、岩石等。
3. 桩基成孔要求高，需要保证成孔精度和孔壁稳定性的项目。
四、工艺原理复杂土层桩基旋挖潜孔锤成孔施工工法的工艺原理是通过旋挖潜孔锤的振动和冲击效应来达到成孔的目的。
在施工过程中，使用旋挖潜孔锤机具将其安装到施工井中，通过旋转和振动的作用，实现对土层的破碎和排渣。
具体的施工过程会根据土层的类型和工程要求进行调整，以达到最佳成孔效果。
五、施工工艺复杂土层桩基旋挖潜孔锤成孔施工工法的施工工艺包括以下几个阶段：1. 现场布置：确定施工现场的位置和范围，进行施工准备工作，包括安装振动成孔设备、调试机具设备等。
2. 钻孔前期准备：清理施工现场的杂物和障碍物，确定钻孔起点和终点，并进行标记。
3. 成孔施工：启动旋挖潜孔锤，将其降入钻孔孔中，通过振动和冲击作用进行成孔，同时实时监测成孔质量和孔径尺寸。
全套管式嵌岩型长螺旋潜孔锤钻孔灌注桩施工工法
全套管式嵌岩型长螺旋潜孔锤钻孔灌注桩施工工法全套管式嵌岩型长螺旋潜孔锤钻孔灌注桩施工工法一、前言全套管式嵌岩型长螺旋潜孔锤钻孔灌注桩施工工法是一种在基坑施工过程中使用的新型地基处理方法。
它通过使用嵌岩型长螺旋潜孔锤和全套管钻杆等专业设备，实现了钻孔、灌注、提拔、养护等工序的一体化施工，具有施工过程简单、施工效率高、质量可控等特点。
二、工法特点1. 设备成套：全套管式嵌岩型长螺旋潜孔锤钻孔灌注桩施工工法所需设备和材料齐全，包括嵌岩型长螺旋潜孔锤、全套管钻杆、水泥、骨料等。
2. 施工效率高：全套管式嵌岩型长螺旋潜孔锤钻孔灌注桩施工工法采用全套管钻杆进行钻孔，可以快速地进入地下层，减少地层扰动，并能够快速完成灌注过程，提高施工效率。
3. 质量可控：全套管式嵌岩型长螺旋潜孔锤钻孔灌注桩施工工法使用全套管进行灌注，可以有效地控制灌注过程中的水泥浆料流动，确保灌注桩在施工过程中的稳定性和均匀性。
4. 适应性强：全套管式嵌岩型长螺旋潜孔锤钻孔灌注桩施工工法适用于各种地质条件下的基坑施工，特别适合于软弱地层和含水层的处理。
三、适应范围全套管式嵌岩型长螺旋潜孔锤钻孔灌注桩施工工法适用于以下情况：1. 土质条件：适用于软弱地基、沟槽、河道等土质条件的处理。
2. 六合彩83期开奖结果基础性能：可以用于承受大荷载、高水平、复杂地下水位条件的基础处理。
3. 工作空间：适用于狭窄场地、实施水平/超高层建筑等工程场地的施工。
四、工艺原理全套管式嵌岩型长螺旋潜孔锤钻孔灌注桩施工工法主要包括以下几个技术措施：1. 钻孔：使用嵌岩型长螺旋潜孔锤进行钻孔，将全套管钻杆沿孔壁旋转下钻，同时进行循环冲洗和钻孔废土排出。
2. 灌注：钻孔完成后，将全套管钻杆慢慢提升，同时注入预先调配好的水泥浆料，形成灌注桩。
3. 提拔：灌注桩完成后，将全套管钻杆继续提升，同时灌注桩与土体间形成内摩擦力，提高承载能力。
4. 养护：完成灌注桩施工后，进行养护措施，保证施工后水泥浆料的固化和强度发展。
大直径潜孔锤在预应力管桩施工中硬岩引孔施工工法(2)
大直径潜孔锤在预应力管桩施工中硬岩引孔施工工法大直径潜孔锤在预应力管桩施工中硬岩引孔施工工法一、前言预应力管桩是一种常用的基础工程施工方法，适用于各种地质条件下的建筑物和桥梁基础。
然而，在施工过程中遇到的硬岩地质条件会给施工带来困难，需要采用合适的方法来处理。
大直径潜孔锤在硬岩引孔施工中具有独特的优势，可以有效地克服硬岩地质条件带来的困难。
二、工法特点大直径潜孔锤是一种特殊的装置，通过在硬岩中进行冲击和挖掘的工作原理，可以快速地进行硬岩引孔。
它具有振动小、噪音低、工作效率高的特点，适用于各种硬岩地质条件下的引孔施工。
三、适应范围大直径潜孔锤适用于各种硬岩地质条件下的预应力管桩施工，特别适用于岩层较坚硬、抗压强度高的情况下。
四、工艺原理大直径潜孔锤的施工工法是基于以下技术措施实现的：1. 预处理：在施工前对硬岩地层进行预处理，采取钻孔、喷射破碎剂等方法，使硬岩地层松散，以便潜孔锤的施工进行。
2. 潜孔锤施工：使用大直径潜孔锤进行硬岩引孔，通过冲击和挖掘的方式将硬岩削凿成合适的孔径。
3. 清理工作：在引孔完成后，对孔底进行清理，清除碎石和岩屑，确保孔底平整。
五、施工工艺 1. 硬岩地层预处理：使用钻孔机进行钻孔，或者通过喷射破碎剂来破碎硬岩地层。
2. 安装大直径潜孔锤：将大直径潜孔锤安装在引孔机上，并根据设计要求确定施工位置。
3. 引孔施工：启动潜孔锤，在冲击和挖掘的作用下进行硬岩引孔。
4. 清理工作：引孔完成后，使用专用设备对孔底进行清理，确保孔底平整。
六、劳动组织在施工过程中，需要有经验丰富的工人进行操作和管理，确保施工顺利进行。
七、机具设备施工过程中需要使用的机具设备包括：大直径潜孔锤、引孔机、钻孔机等。
八、质量控制为了确保施工质量达到设计要求，需要在施工过程中进行质量控制。
包括对硬岩地层预处理效果的检查和评估，对引孔质量进行检查和验收等。
九、安全措施在施工过程中，需要注意以下安全事项：保证潜孔锤和其他设备的安全操作；对施工现场进行安全检查和防护措施等。
潜孔锤引孔方案
星河传奇花园1-02号地块桩基工程潜孔锤引孔沉桩施工方案根据地质勘查报告和现场踏勘情况，在星河传奇花园1-02地块预应力管桩施工在穿越砾质粘性土层时，部分区域会遇到中风化、微风化球体或夹层，引起断桩或打裂，难以沉入持力层，须采用采用大直径风动潜孔锤引孔技术穿越中风化、微风化球体或夹层。
为此编制潜孔锤引孔专项方案。
一、潜孔锤引孔沉桩工艺与参数分析（一）潜孔锤引孔沉桩工艺风动潜孔锤也称风动冲击器，大直径潜孔锤在空压机的作用下，以压缩空气为动力介质驱动其工作的，对硬岩进行高频率破碎冲击；在气动潜孔锤钻进过程中，高压空气驱动冲击器内的活塞作高频往复运动，并将该运动所产生的动能源源不断的传递到钻头上，使钻头获得一定的冲击功。
钻头在该冲击功的作用下，连续的对孔底岩石施行冲击。
岩石在该冲击功的作用下，形成体积破碎。
同时，空压机产生的压缩空气也兼作洗井介质，将潜孔锤破碎的岩屑携出孔内。
大直径潜孔锤在块石、孤石、中风化和微风化硬岩地层的钻探中，取得了良好的效果，满足预应力管桩的顺利成桩。
大直径风动潜孔锤引孔工艺是将潜孔锤施工技术与预应力管桩引孔技术结合起来，以解决复杂地层的沉桩难题。
本工程沉桩施工工艺流程如下图：a、潜孔锤引孔；b、潜孔锤跟管钻进；c、预应力管桩沉桩；d、预应力管桩沉桩至持力层。
①引孔桩机就位保证桩机垂直度，下放潜孔锤钻具（如图1－a）；②引孔穿透砾石层。
启动空压机，进行潜孔锤跟管钻进，直至引孔穿过中风化或微风化球体（如图1－b）；③桩机就位。
起拔钻具，安装管桩，进行沉桩作业（如图1－c）；④打桩及送桩至强风化泥岩层，根据收锤标准收锤（如图1－d）。
2、机具设备：根据工艺要求，为实现大直径风动潜孔锤引孔施工，选用如下配套设备：①气动潜孔锤及钻头（Φ560）：QZ26型2套；②30m³/min英格索兰中风量空压机：2台；（二）潜孔锤引孔技术参数分析目前，国内使用潜孔锤主要以300mm以下居多，大于300mm的钻孔属于大直径潜孔锤钻进范围。
潜孔锤+旋挖成孔灌注桩施工技术
潜孔锤 + 旋挖成孔灌注桩施工技术【摘要】：某核电站蒸汽供能项目能源站子项位于2#常规岛厂房南侧，基础采用混凝土灌注桩，为入岩端承桩。
该区域周边临近有运行的发电厂房，振动过大将会造成运行设备停机风险；地基情况复杂，从上至下依次为开山抛填的碎块石、淤泥质黏土、粉质粘土、强风化二长浅粒岩、中风化二长浅粒岩。
根据以上情况，单一传统的成孔方式无法满足要求，经过详细分析及调研，采取气动潜孔锤+旋挖钻成孔方式进行混凝土灌注桩的施工，大大减少设备成本，缩短了工期。
经检测机构检测桩身完整性、地基承载力均满足设计要求。
【关键词】：复杂地质气动潜孔锤旋挖钻成孔灌注桩1.工程概况蒸汽供能项目技术路线采用蒸汽转换技术，即利用某核电站 3、4 号机组二回路主蒸汽经蒸汽转换装置生产工业蒸汽，通过长输管网将蒸汽输送至某市石化基地用汽企业。
主要建构筑物和设施包括：新建能源站、化水厂、脱水机间、综合管架、阀门站及厂区管网等。
新建能源站能源站子项位于2#常规岛厂房南侧，基础采用混凝土灌注桩，为入岩端承桩。
该区域周边临近有运行的常规岛发电厂房，振动过大将会造成发电运行设备停机风险。
同时，该区域地基情况复杂，从上至下依次为开山抛填的碎块石（粒径大的超过 60cm，呈棱角状，级配较差，厚度9.1～11.4m）、淤泥质黏土、粉质粘土、强风化二长浅粒岩、中风化二长浅粒岩。
垂直分布有多层。
面对工程量大、地质多层多样、存在坚硬石块等复杂的地质条件，如采用传统冲孔桩施工工艺，施工工期将严重滞后。
经过详细分析及调研，采取气动潜孔锤+旋挖钻成孔方式进行混凝土灌注桩的施工，大大减少设备成本，缩短了工期。
经第三方检测机构检测桩身完整性、地基承载力均满足设计要求。
2.施工工艺的选择本工程原设计为冲孔灌注桩，由于冲孔振动大，对周边发电运行厂房设备有影响，同时冲孔工艺施工周期长，无法满足本工程要求。
结合本工程地质复杂、工期紧等特点，采用旋挖钻机携带气动潜孔锤钻头穿透大块石回填层，再采用旋挖钻机成孔，灌注混凝土的施工工艺。
灌注桩潜孔锤钻进降尘防护绿色施工工法
灌注桩潜孔锤钻进降尘防护绿色施工工法一、前言灌注桩潜孔锤钻进降尘防护绿色施工工法是在桩基施工中应用的一种环保施工工法。
通过采取一系列的技术措施，减少灌注桩施工过程中产生的尘土，保护环境和施工人员的健康安全，提高工程质量的方法。
二、工法特点1. 降尘防护：该工法采用先锤后钻的施工方式，有效减少了弥散的尘土产生，避免对周围环境的污染。
2. 减少噪音：桩机和震动锤的共同作用下，减少了钻进的声音，不会对周边居民造成噪音污染。
3. 施工效率高：潜孔锤可以快速锤打桩基底，大大提高了施工效率，节约了时间和人力成本。
三、适应范围灌注桩潜孔锤钻进降尘防护绿色施工工法适用于各种地质条件下的桩基施工，尤其是在环境要求严格、对尘土污染敏感的场所，如城区、机场、医院等。
四、工艺原理该工法通过使用潜孔锤和其它辅助设备，在桩基施工过程中减少尘土的产生。
具体来说：1. 选择合适的潜孔锤和配套设备，确保施工的稳定性和效率。
2. 在施工现场布置防尘措施，如围挡、喷洒水雾等，减少尘土扩散。
3. 采用合适的技术措施，如震动锤的合理使用，保证桩基的稳定性。
五、施工工艺1. 施工前期准备：确认施工坐标、标定潜孔锤位置、布置封闭式工地等。
2. 现场操作：使用潜孔锤和钻机进行桩基的锤打和钻进。
3. 施工过程管理：监测施工质量、尘土扩散情况、对施工现场进行及时整理。
六、劳动组织根据施工规模和工期计划，合理安排劳动力数量和工作时间，分派专业人员进行工艺指导和施工监督。
七、机具设备1. 潜孔锤：选择适合工程要求的潜孔锤，优选品牌和型号。
2. 钻机：根据工程需求选择合适的钻机，确保施工稳定性。
3. 辅助设备：如水泵、空气压缩机、喷洒设备等，用于施工过程中的辅助作业。
八、质量控制1. 严格按照设计施工方案进行施工操作。
2. 对施工过程进行质量监控，确保灌注桩的质量达到设计要求。
3. 进行工程验收，对施工质量进行检查和测试，确保工程质量。
九、安全措施1. 确保施工现场的安全布置，设置防护围挡和警示标识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•
• • • •
•
至基岩面后，关闭外动力头， 钢护筒停止钻进， 内动力头带潜孔锤继续冲钻入岩至设计孔深。 ④终孔后清孔 ：采用压缩空气吹渣与气动潜孔锤 冲渣。 ⑤桩机移位，要注意步履行走与场地土安全。 ⑥吊安钢筋笼：按灌注桩施工规范相关章程操作。 ⑦下导管灌注水下砼，由于没有沉淤，相对冲孔 灌注桩质施较好控制。 ⑧起拔套管：用激振锤的夹具卡住钢套管，边激 振边起抜。
3、机械设备配备：
• ①步履式气动潜孔锤钻孔桩机，是针对国外
履带式气动潜孔锤钻孔桩机支座面积小，施 工桩长短的不足，为适应我国建筑工程所需 桩长较长，以适应于桩长20-40m而研发的， 步履式桩机，底盘支座面积大，桩架高达 50m，施工桩长可达30-40m；②螺杆空气 压缩机，有国产产品与外国产产品，容积流 量 25 -33m3/min，额定排气压力 2.43.5Mpa，视桩径大小与岩性特征由一至二 台并联使用，可以满足凿岩、排渣、清孔的 需要。
摘要：
0 提要 • 1、成孔机理 • 2、技术优点 • 3、机械设备配备 • 4、快速施工技术 • 5、快速施工工艺流程 • 6、工程实例
1.成孔机理
• 大直径气动潜孔锤钻孔灌注桩是指直径>600mm，
采用气动潜孔锤钻孔的灌注桩。潜孔锤是以压缩空 气为动力介质与洗孔介质，压缩空气在潜孔锤身中 产生高频冲击功，作用于布满柱状合金牙的锤头冲 击岩石，使之破碎。锤头直径略小于钢护筒，钢护 筒下端焊有护筒钻头，潜孔锤锤头与护筒钻头破碎 后的岩石颗粒与粉尘受锤头排出的压缩空气向上吹 入螺旋钻杆，由螺旋叶片向上从出渣口排出桩管外， 从而实现快速破碎孔内岩石，加快了钻进速度，克 服了坍孔问题，减少了环境污染，提高了工效。
③长螺旋杆,联结动力头与潜孔锤，并排 出成孔形成的钻渣；④50-100T履带式起 重机，起吊钢筋笼，起拔钢护筒 ；⑤振 动锤，’选激振力大小由钢护筒长短、口
径而定，一般用60 -90型，即60-90T 激振力；⑥与桩机配套的Φ600以上口径 钢管一批，⑦液压挖掘机，用于平整场地， 清地下障碍物，其他配套电焊机等。
•
•
②.深圳地铁5 号线塘朗车辆段工程
• 工程总占地面积 37公顷，桩型多选用Φ1000 冲
孔灌注桩，场地岩面高低起伏,且在残积层、强 风化、中风化花岗岩中夹有微风化球状体，直径 2-3 米，甚至更大，且呈垂直多层分布，面对这 种工程量大，地质存在坚硬孤石的情况下，用 180台传统冲孔桩机施工，工期严重滞后，为赶 工期，采用气动潜孔锤钻孔桩快速施工技术。成 孔质量好，保证了施工的工期，取得了理想的效 果。根据工程设计要求及场地工程地质条件，桩 机选用 150PW 型双回旋钻机，配 370 型气动潜 孔锤冲钻
• 成孔用钢护筒保护，干法成孔,孔径, 孔
壁形状质量好,垂直度精度高,施工速度 快等优点而广泛用于桩基工程施工中.在 施 工过程中因基岩上部土层松软,松散, 极易产生缩径塌孔等现象,为防止桩孔缩 径及塌 孔等现象发生,基岩上部土部采 用跟管钻进,即冲钻孔过程中采用外径为 82.4cm,壁厚 为 1.6cm 的无缝钢管跟进 护壁.桩身砼水下砼,灌注采用直升导管 法.套管采用 5.5T 履 带式启动机配 60 型激震式震动锤进行起拔.
• ②气动潜孔锤钻孔桩机对卵砾石层、
岸两个高 层小区分别进一台潜孔锤钻孔桩机， 30台冲击钻机，前者单台桩机单日施 工完成桩长14m，Φ600钻孔灌注桩 20-24根，穿过卵砾石、中风化火山岩 260-300m，而30台冲击钻机日完成 13-14根桩，前者等同于40-45台冲击 钻孔桩机完成的工程量。
• 4、快速施工技术
• 步履式气动潜孔锤钻孔桩机快速施工技术（专利号
ZL20091012569.1）和步履式气动潜孔锤扩大头 灌注桩快速施工技术（201220042878.8）是指 单台套气动潜孔锤桩机能在单日作业中完成更多的 钻孔灌注桩。 为了提高单台潜孔锤桩机成孔数，采用潜孔锤桩机 只承担成孔任务，成孔后，下动力头的夹具卸下钢 护筒，桩机移到另一桩位上继续施工成孔，在原桩 位上，由履带吊车吊起钢筋笼放入孔内，尔后按水 下混凝土灌注规程浇注混凝土。
• 结束语
• 气动潜孔锤是以压缩空气为动力的一种风
动冲击工具. 它所产生的冲击功和冲击频率 可以直接传给锤头,然后再通 过钻机和钻杆 的回转驱动,形成对岩石的脉动破碎，同 时 利用潜孔锤排出的压缩空气,将破碎后的岩 石颗粒排出桩管 外，从而实现了孔底冲击 回转钻进清孔的目的。钢护筒作护壁工艺 也是冲击、研磨岩石成孔，加快钻进速， 克服坍孔、卡钻等问题，减少环境污染， 提高工作效率.
、
• 6、工程实例 • ①温州雁荡山置信· 悦林庄园 • 置信· 悦林庄园为11幢18层框架结构的商品房，设
计单柱16000KN,场区分为4层：漂石层，厚1315m、卵石层，厚20-30m、全风化火山岩层3-7m 和中风化火山岩。原设计22米桩长Φ800冲孔灌注 桩，经试桩Φ600潜孔锤灌注桩16m和22m桩长和 Φ800冲孔桩。结果Φ800冲孔桩静载极限值达不到 6000KN，而Φ600潜孔锤灌注桩16m和22m桩长， 静载极限值均超过6500KN。最后，定为Φ600潜孔 锤灌注桩16m桩长，节约工期一半以上，桩数也 少了许多。
•
2、技术优点：
• 步履式气动潜孔锤钻孔灌注桩与冲击钻孔灌注桩相 •
比，具有如下优点： ①．冲击钻孔桩在桩身与卵石层之间存在一层有一 定厚度的泥皮，在卵石间也充盈了泥浆，降低了卵 石的侧阻力，而潜孔锤钻孔灌注桩干式施工，钢护 筒护壁，浇注混凝土，水泥砂浆渗入卵砾石层中的 缝隙，将桩身与卵砾石层用水泥沙浆固结一起，使 桩身表面在卵砾石层形成凹凹凸凸的接触面，加之 无泥浆施工，桩端零泥浆。通过大量的工程静载试 验，比冲击钻孔桩或设计的承载力提高25-35%；
•
•一 5、快速施工工艺流程
• ①桩位放样：采用全站仪放样，按照測量要求和防
•
止測量失误或减小误差，采用双测制 。 ②桩机就位：主要要注意设备安装安全操作，桩机 就位后，检查各部件磨损程度，及时更换。诸如潜 孔锤头旁侧合金牙过度磨损或崩落，会造成进入中 风化岩时出现卡钻。 ③冲钻成孔及排渣 ：启动空气压缩机，当气压达 到1.2Mpa压力时，潜孔锤便旋转振动，开动钻机， 内外动力头进行冲击钻进。为防止偏离桩位，开孔 时慢速冲击，钢护管防止桩孔坍孔、卡钻或埋钻的 事故发生。钢护筒随潜孔锤钻进，而跟进
大直径气动潜孔锤灌注桩快速施 工技术及其工程实例
• 温州长城基础工程有限公司 钱圣德 邹宗煊
• 大直径气动潜孔锤能在卵砾石层和中—微
风化岩层中快速成孔，并配以快速施工技 术(己获国家发明专利)，在浙江丽水市创造 单台桩机单日施工完成桩长14m，Φ600钻 孔灌注桩20根，最高达24根，日穿过卵砾 石、中风化火山岩260-300m，等同于4045台冲击钻孔桩机日完成的工程量，且场 地干净、文明、无燥音、无泥浆污染。
