12、信号线和电源线应分别引入，外露部分用 软管保护。
13、 线缆敷设时，为避免干扰，电源线与信 号线、控制线，应分别穿管敷设；当低电压供 电时，电源线与信号线、控制线可以同管敷设。
14、室外设备连接电缆时，宜从设备的下部进 线；
25
整理版课件
15、架设架空电缆时，宜将电缆吊线固定在电 杆上,在用电缆挂钩把电缆卡挂在吊线上;挂钩 的间隔距离应宜为0.5-0.6m.根据气候条件,每 一杆应留出余量。
整的视频信号必须 达到电视传输规定的标准电平0.7v，即,为了能在不同 的景物照度条件下都能输出的标准视频信号，必须使 放大器的增益能够在较大的范围内进行调节。这种增 益调节通常都是通过检测视频信号的平均电平而自动 完成的，实现此功能的电路称为自动增益控制电路， 简称agc电路。具有agc功能的摄像机，在低照度时的 灵敏度会有所提高，但此时的噪点也会比较明显。这 是由于信号和噪声被同时放大的缘故。
是否接对。
33
整理版课件
２． 图像质量不好 a. 镜头是否有指纹或太脏。 b. 光圈有否调好。 c. 视频电缆接触不良。 d. 电子快门或白平衡设置有无问题。
34
整理版课件
e. 传输距离是否太远。 f. 电压是否正常。 g. 附近是否存在干扰源。 h. 在电梯里安装时要与电梯保证绝缘免受干扰。 i. CS接口有否接对。
31
整理版课件
5、监控室内光缆的敷设，在电缆走道上时， 光端机上的光缆宜预留10M；余缆盘成圈后应 妥善放置 。
6、在敷设的电缆两端应留0.6M余量，并标示 明显的永久性标记。
32
整理版课件
监控系统常见问题
１． 无图像输出
a. 检查电源是否接好，电源电压是否足够， 极性是否正确。
视频监控系统培训ppt课件PPT文档共34页
Page 9
目前有部分交通管理部门使用IPVS
Page 10
二、视频监控系统组成
典型的闭路监控系统主要由前端采集部分、视频传输部分、控制与存 储部分以及显示部分四大块组成。
前端采集部分 前端采集部分就是指摄像头部分，是整个监控系统的“眼睛”。当被 监视场所面积较大时，在摄像机上加装镜头，使摄像机所能观察的距 离更远、更广。还可把摄像机安装在电动云台上，可使摄像机进行水 平和垂直方向的转动，从而使摄像机能覆盖的角度更大。在一些恶劣 的环境下，为了防尘、防雨、抗高低温、抗腐蚀等，可以给摄像机安 装专门的护罩，如果需要摄像机在夜间也能工作，可以使用带红外功 能的摄像机
Page 15
视频监控传输、处理设备图例
1路视频服务 器
光端机
Page 16
控制与存储部分 控制与存储部分负责对摄像机及其辅助部件（如镜头、云台）的控制， 并对图像、声音信号的进行记录。一般都是通过硬盘录像机和相应的 监控软件来实现控制和记录功能的。目前的硬盘录像机和配套软件功 能十分强大，不但可以记录图像和声音，而且还包含了画面分割切换、 云台镜头控制等功能。 本地监控往往通过视频采集卡来进行信号的转变，将视频信号采集到 电脑中，转换成电脑可辨别的数字数据，存储在电脑中，成为可编辑 处理的视频数据文件。
Page 11
前端设备图例
半球型吸顶 式摄像机
枪式摄像机
Page 12
前端设备图例
红外一体摄 像机
智能高速球
Page 13
视频传输部分 视频传输部分就是系统的图像信号通路。一般来说，传输部分单指的 是传输图像、声音信号。同时，由于需要有控制中心通过控制台对摄 像机、镜头、云台等进行控制，因而在传输系统中还包含有控制信号 的传输。 在传输方式上，近距离一般采用视频线传输，不超过一两公里的距离 一般采用同轴电缆传输，更远的距离则可采用光纤传输。对于远距离 传输，还需配备视频信号放大、图像信号的较正与补偿设备。
目前有部分交通管理部门使用IPVS
Page 10
二、视频监控系统组成
典型的闭路监控系统主要由前端采集部分、视频传输部分、控制与存 储部分以及显示部分四大块组成。
前端采集部分 前端采集部分就是指摄像头部分，是整个监控系统的“眼睛”。当被 监视场所面积较大时，在摄像机上加装镜头，使摄像机所能观察的距 离更远、更广。还可把摄像机安装在电动云台上，可使摄像机进行水 平和垂直方向的转动，从而使摄像机能覆盖的角度更大。在一些恶劣 的环境下，为了防尘、防雨、抗高低温、抗腐蚀等，可以给摄像机安 装专门的护罩，如果需要摄像机在夜间也能工作，可以使用带红外功 能的摄像机
Page 15
视频监控传输、处理设备图例
1路视频服务 器
光端机
Page 16
控制与存储部分 控制与存储部分负责对摄像机及其辅助部件（如镜头、云台）的控制， 并对图像、声音信号的进行记录。一般都是通过硬盘录像机和相应的 监控软件来实现控制和记录功能的。目前的硬盘录像机和配套软件功 能十分强大，不但可以记录图像和声音，而且还包含了画面分割切换、 云台镜头控制等功能。 本地监控往往通过视频采集卡来进行信号的转变，将视频信号采集到 电脑中，转换成电脑可辨别的数字数据，存储在电脑中，成为可编辑 处理的视频数据文件。
Page 11
前端设备图例
半球型吸顶 式摄像机
枪式摄像机
Page 12
前端设备图例
红外一体摄 像机
智能高速球
Page 13
视频传输部分 视频传输部分就是系统的图像信号通路。一般来说，传输部分单指的 是传输图像、声音信号。同时，由于需要有控制中心通过控制台对摄 像机、镜头、云台等进行控制，因而在传输系统中还包含有控制信号 的传输。 在传输方式上，近距离一般采用视频线传输，不超过一两公里的距离 一般采用同轴电缆传输，更远的距离则可采用光纤传输。对于远距离 传输，还需配备视频信号放大、图像信号的较正与补偿设备。
视频监控系统基本知识课件(PPT 28页).ppt
• 驱动脉冲产生电路产生CCD传感器所需的
• 垂直CCD移位寄存器多相时钟驱动信号， • 水平CCD读出寄存器多相时钟驱动信号等各种脉冲信号和视频通道所需的箝位和取样脉冲。
• 同步信号产生电路产生行推动、场推动、复合消隐、复合同步等各种电视信号脉冲。 • 信号放大处理电路包括AGC放大、γ校正、白电平限幅、黑电平箝位等电路。 • 叠加电路将经过处理的视频信号与复合同步、复合消隐信号叠加成全电视信号。 • 输出驱动电路则将全电视信号进行驱动，适配75Ω电缆。 • 黑白摄像机还会有自动光圈接口、电源同步接口、外同步接口、亮度控制等附加电路。
章视频监控系统基本知识
节视频监控系统的概念与组成
节图像产生基础知识
节摄像机基础知识
节监视器基础知识
节数字视频压缩基础知识
1 1
STUDENT FULFILLMENT
第三节 摄像机基础知识
• 摄像机主要传感部件是CCD和CMOS图像传感器。
• 它们的作用是对监视区域进行摄像并将其转换成电信号。
• CCD和CMOS图像传感器的工作原理是：
• 一般要求有8MHz以上的带宽，幅度频率曲线要平坦，以保证良好的相频特性。
• 非线性失真要小，由于摄像机已设置校正电路，因此监视器视频通道电路不 进行失真处理。要求其非线性失真要尽可能的小。
• 调节对比度时只改变视频放大器的增益，不影响放大器的频率响应。
• 有些监视器的视频通道电路还包括DC恢复功能和电缆高频补偿功能。
• CCD电荷耦合器件的集成度很高，
• 在一块硅片上制造了紧密排列的许多MOS电容器光敏元件。 • 线阵的光敏元件数目从256个到4096个或更多。
• 在CCD芯片上同时集成有扫描电路，
• 能在外加时钟脉冲的控制下，产生三相时序脉冲信号，由左到右，由上到下 • 将存储在整个面阵的光敏元件下面的电荷逐位、逐行地以串行模拟信号输出
• 垂直CCD移位寄存器多相时钟驱动信号， • 水平CCD读出寄存器多相时钟驱动信号等各种脉冲信号和视频通道所需的箝位和取样脉冲。
• 同步信号产生电路产生行推动、场推动、复合消隐、复合同步等各种电视信号脉冲。 • 信号放大处理电路包括AGC放大、γ校正、白电平限幅、黑电平箝位等电路。 • 叠加电路将经过处理的视频信号与复合同步、复合消隐信号叠加成全电视信号。 • 输出驱动电路则将全电视信号进行驱动，适配75Ω电缆。 • 黑白摄像机还会有自动光圈接口、电源同步接口、外同步接口、亮度控制等附加电路。
章视频监控系统基本知识
节视频监控系统的概念与组成
节图像产生基础知识
节摄像机基础知识
节监视器基础知识
节数字视频压缩基础知识
1 1
STUDENT FULFILLMENT
第三节 摄像机基础知识
• 摄像机主要传感部件是CCD和CMOS图像传感器。
• 它们的作用是对监视区域进行摄像并将其转换成电信号。
• CCD和CMOS图像传感器的工作原理是：
• 一般要求有8MHz以上的带宽，幅度频率曲线要平坦，以保证良好的相频特性。
• 非线性失真要小，由于摄像机已设置校正电路，因此监视器视频通道电路不 进行失真处理。要求其非线性失真要尽可能的小。
• 调节对比度时只改变视频放大器的增益，不影响放大器的频率响应。
• 有些监视器的视频通道电路还包括DC恢复功能和电缆高频补偿功能。
• CCD电荷耦合器件的集成度很高，
• 在一块硅片上制造了紧密排列的许多MOS电容器光敏元件。 • 线阵的光敏元件数目从256个到4096个或更多。
• 在CCD芯片上同时集成有扫描电路，
• 能在外加时钟脉冲的控制下，产生三相时序脉冲信号，由左到右，由上到下 • 将存储在整个面阵的光敏元件下面的电荷逐位、逐行地以串行模拟信号输出
视频监控系统基础知识培训PPT课件
遥控:如摄像机、镜头、云台等控制;2)对终端设备的操作控制: 如监视器、录像机等
39
八、视频显示与记录设备
（一）监视器 1、主要技术指表 （1）清晰度（分辨率）
衡量监视器重现图像细节的能力。通常用监视器荧 光屏上能够分辨的明暗相间的电视线（TVL）的极限数量 来衡量。
按照我国与国际上规定的标准及目前电视制式的标准， 监控系统中对清晰度的最低要求：黑白监视器水平清晰度 应≥400TVL；彩色监视器应≥270TVL。
每个解码控制器上都有一个8～10位的拨码开关， 它决定了该解码器的编号（即ID号），因此在使用解码 器时首先必须对该拨码开关进行设置。
30
解码器种类：包括室内解码器、野外型解码器、多协议解 码器、曼码（AD、AB、WISH）解码器、多协议解码器、 经济型解码器等。
室内解码器 示意图
31
六、视频处理设备
要求被监视场景的清晰程度。
13
三、 摄像机辅助装置
(一)电动云台 云台不仅起到支撑和安装摄像机的作用，更重要
的是扩大了摄像机的视野范围。因而在某种意义上它起 到了变一台摄像机为多台摄像机的作用。
14
1.电动云台
15
隔爆一体化万向摄像仪
16
云台的其它要求
1. 防侵蚀密封 2. 超负荷保护 3. 承载量较大 4. 预置功能
前言
点击此处输入 相关文本内容
标题添加
点击此处输入相 关文本内容
点击此处输入 相关文本内容
2
主要任务
• 认识视频监控系统主要设备 • 知道设备的特点、参数、作用
3
视频监控系统组成：
1.摄像机 2.镜头 3.摄像机辅助装置 4.前端 解码器 5.视频处理设备 6.控制设备 7.显示与记录设备
39
八、视频显示与记录设备
（一）监视器 1、主要技术指表 （1）清晰度（分辨率）
衡量监视器重现图像细节的能力。通常用监视器荧 光屏上能够分辨的明暗相间的电视线（TVL）的极限数量 来衡量。
按照我国与国际上规定的标准及目前电视制式的标准， 监控系统中对清晰度的最低要求：黑白监视器水平清晰度 应≥400TVL；彩色监视器应≥270TVL。
每个解码控制器上都有一个8～10位的拨码开关， 它决定了该解码器的编号（即ID号），因此在使用解码 器时首先必须对该拨码开关进行设置。
30
解码器种类：包括室内解码器、野外型解码器、多协议解 码器、曼码（AD、AB、WISH）解码器、多协议解码器、 经济型解码器等。
室内解码器 示意图
31
六、视频处理设备
要求被监视场景的清晰程度。
13
三、 摄像机辅助装置
(一)电动云台 云台不仅起到支撑和安装摄像机的作用，更重要
的是扩大了摄像机的视野范围。因而在某种意义上它起 到了变一台摄像机为多台摄像机的作用。
14
1.电动云台
15
隔爆一体化万向摄像仪
16
云台的其它要求
1. 防侵蚀密封 2. 超负荷保护 3. 承载量较大 4. 预置功能
前言
点击此处输入 相关文本内容
标题添加
点击此处输入相 关文本内容
点击此处输入 相关文本内容
2
主要任务
• 认识视频监控系统主要设备 • 知道设备的特点、参数、作用
3
视频监控系统组成：
1.摄像机 2.镜头 3.摄像机辅助装置 4.前端 解码器 5.视频处理设备 6.控制设备 7.显示与记录设备

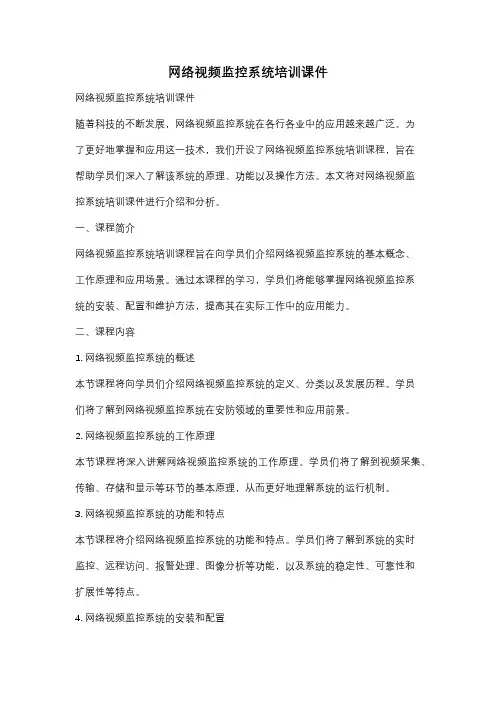

网络视频监控系统培训课件
网络视频监控系统培训课件网络视频监控系统培训课件随着科技的不断发展，网络视频监控系统在各行各业中的应用越来越广泛。
为了更好地掌握和应用这一技术，我们开设了网络视频监控系统培训课程，旨在帮助学员们深入了解该系统的原理、功能以及操作方法。
本文将对网络视频监控系统培训课件进行介绍和分析。
一、课程简介网络视频监控系统培训课程旨在向学员们介绍网络视频监控系统的基本概念、工作原理和应用场景。
通过本课程的学习，学员们将能够掌握网络视频监控系统的安装、配置和维护方法，提高其在实际工作中的应用能力。
二、课程内容1. 网络视频监控系统的概述本节课程将向学员们介绍网络视频监控系统的定义、分类以及发展历程。
学员们将了解到网络视频监控系统在安防领域的重要性和应用前景。
2. 网络视频监控系统的工作原理本节课程将深入讲解网络视频监控系统的工作原理。
学员们将了解到视频采集、传输、存储和显示等环节的基本原理，从而更好地理解系统的运行机制。
3. 网络视频监控系统的功能和特点本节课程将介绍网络视频监控系统的功能和特点。
学员们将了解到系统的实时监控、远程访问、报警处理、图像分析等功能，以及系统的稳定性、可靠性和扩展性等特点。
4. 网络视频监控系统的安装和配置本节课程将向学员们详细介绍网络视频监控系统的安装和配置方法。
学员们将学习到系统的硬件和软件环境要求，以及系统的网络连接和设备配置等操作步骤。
5. 网络视频监控系统的维护和故障排除本节课程将教授学员们网络视频监控系统的维护和故障排除方法。
学员们将学习到系统的常规维护措施、故障诊断和处理技巧，以保证系统的稳定运行。
三、课程特色1. 理论与实践相结合本课程注重理论与实践相结合，通过案例分析和实际操作，帮助学员们更好地理解和掌握网络视频监控系统的应用。
2. 互动式教学本课程采用互动式教学方法，通过课堂讨论、小组活动和实验操作等形式，激发学员们的学习兴趣和思考能力。
3. 实用性强本课程注重培养学员们的实际操作能力，通过实际案例和模拟操作，让学员们能够独立完成网络视频监控系统的安装、配置和维护工作。
视频监控系统基础知识ppt课件
H.264采用简约设计,使它比MPEG4更容易推行，更容易在视频会议、视频中实 现，更容易实现互连互通，可以简便地和G.729等低比特率语音紧缩组成一个完好 的系统。
MPEG LA吸收MPEG-4的高昂专利费而使它难以推行的教训，MPEG LA制定了 以下低廉的H.264收费规范：H.264广播时根本不收费；产品中嵌入H.264编/解码 器时，年产量10万台以下不收取费，超越10万台每台收取0.2美圆，超越500万台每 台收取0.1美圆。
MPEG-4与前面提到的JPEG、MPEG-1/2有很大的不同，它为多媒 体数据紧缩编码提供了更为宽广的平台，它定义的是一种格式、一种框 架，而不是详细算法，它希望建立一种更自在的通讯与开发环境。于是 MPEG-4新的目的就是定义为：支持多种多媒体的运用，特别是多媒 体信息基于内容的检索和访问，可根据不同的运用需求，现场配置解码 器。编码系统也是开放的，可随时参与新的有效的算法模块。运用范围 包括实时视听通讯、多媒体通讯、远地监测/监视、VOD、家庭购物/ 文娱等。
• MPEG-1/2 MPEG-1规范用于数字存储体上活动图像及其伴音的编码，其数码
率为1.5Mb/s。 MPEG-1的视频原理框图和H.261的类似。 MPEG-1视频紧缩技术的特点：1. 随机存取；2. 快速正向/逆向搜
索；3 .逆向重播；4. 视听同步；5. 容错性；6. 编/解码延迟。 MPEG-1视频紧缩战略：为了提高紧缩比，帧内/帧间图像数据紧缩 技术必需同时运用。帧内紧缩算法与JPEG紧缩算法大致一样，采用 基于DCT的变换编码技术，用以减少空域冗余信息。帧间紧缩算法， 采用预测法和插补法。预测误差可在经过DCT变换编码处置，进一步 紧缩。帧间编码技术可减少时间轴方向的冗余信息。
CU
MPEG LA吸收MPEG-4的高昂专利费而使它难以推行的教训，MPEG LA制定了 以下低廉的H.264收费规范：H.264广播时根本不收费；产品中嵌入H.264编/解码 器时，年产量10万台以下不收取费，超越10万台每台收取0.2美圆，超越500万台每 台收取0.1美圆。
MPEG-4与前面提到的JPEG、MPEG-1/2有很大的不同，它为多媒 体数据紧缩编码提供了更为宽广的平台，它定义的是一种格式、一种框 架，而不是详细算法，它希望建立一种更自在的通讯与开发环境。于是 MPEG-4新的目的就是定义为：支持多种多媒体的运用，特别是多媒 体信息基于内容的检索和访问，可根据不同的运用需求，现场配置解码 器。编码系统也是开放的，可随时参与新的有效的算法模块。运用范围 包括实时视听通讯、多媒体通讯、远地监测/监视、VOD、家庭购物/ 文娱等。
• MPEG-1/2 MPEG-1规范用于数字存储体上活动图像及其伴音的编码，其数码
率为1.5Mb/s。 MPEG-1的视频原理框图和H.261的类似。 MPEG-1视频紧缩技术的特点：1. 随机存取；2. 快速正向/逆向搜
索；3 .逆向重播；4. 视听同步；5. 容错性；6. 编/解码延迟。 MPEG-1视频紧缩战略：为了提高紧缩比，帧内/帧间图像数据紧缩 技术必需同时运用。帧内紧缩算法与JPEG紧缩算法大致一样，采用 基于DCT的变换编码技术，用以减少空域冗余信息。帧间紧缩算法， 采用预测法和插补法。预测误差可在经过DCT变换编码处置，进一步 紧缩。帧间编码技术可减少时间轴方向的冗余信息。
CU
2024版《监控系统培训》ppt课件
监测建筑物的结构安全、环境 舒适度和能源消耗情况，实现 绿色建筑和节能减排目标。
环境保护
监测大气、水质、噪声等环境 参数，为环境保护和治理提供 数据支持。
工业自动化
用于监测和控制生产线上的设 备、工艺流程和环境参数，确 保生产安全和产品质量。
交通运输
监测交通流量、道路状况、车 辆运行状况等，提高交通运输 安全和效率。
农业领域
监测土壤、气象、水文等农业 环境参数，实现精准农业和智 慧农业发展目标。
02
监控系统的组成与原理
监控系统的基本组成
摄像头
录像机
显示器
控制设备
负责捕捉监控区域的视 频图像。
用于存储和管理摄像头 捕捉的视频图像。
显示摄像头捕捉的视频 图像。
用于控制摄像头的旋转、 变焦等操作。
监控系统的工作原理
利用5G技术的高带宽和低时延特性，实现监控视 频的高速传输和实时查看。
多路并发
通过5G技术，支持多路监控视频的并发传输，提 高监控系统的处理效率。
移动监控
利用5G技术的移动性，实现移动设备的实时监控 和视频传输，满足移动场景下的监控需求。
THANK YOU
大数据在监控系统中的应用
数据存储
利用大数据技术，对海量的监控视频数据进行存储，实现数据的长 期保存和快速检索。
数据分析
通过对监控视频数据的分析，挖掘其中的有价值信息，为决策提供 支持。
数据可视化
利用大数据技术，对监控视频数据进行可视化展示，提高数据的可读 性和易用性。
5G技术在监控系统中的应用
பைடு நூலகம்高速传输
常情况及时报警。
视频监控系统
安装摄像头，实现家庭内部及周 边的实时监控，支持远程查看和
环境保护
监测大气、水质、噪声等环境 参数，为环境保护和治理提供 数据支持。
工业自动化
用于监测和控制生产线上的设 备、工艺流程和环境参数，确 保生产安全和产品质量。
交通运输
监测交通流量、道路状况、车 辆运行状况等，提高交通运输 安全和效率。
农业领域
监测土壤、气象、水文等农业 环境参数，实现精准农业和智 慧农业发展目标。
02
监控系统的组成与原理
监控系统的基本组成
摄像头
录像机
显示器
控制设备
负责捕捉监控区域的视 频图像。
用于存储和管理摄像头 捕捉的视频图像。
显示摄像头捕捉的视频 图像。
用于控制摄像头的旋转、 变焦等操作。
监控系统的工作原理
利用5G技术的高带宽和低时延特性，实现监控视 频的高速传输和实时查看。
多路并发
通过5G技术，支持多路监控视频的并发传输，提 高监控系统的处理效率。
移动监控
利用5G技术的移动性，实现移动设备的实时监控 和视频传输，满足移动场景下的监控需求。
THANK YOU
大数据在监控系统中的应用
数据存储
利用大数据技术，对海量的监控视频数据进行存储，实现数据的长 期保存和快速检索。
数据分析
通过对监控视频数据的分析，挖掘其中的有价值信息，为决策提供 支持。
数据可视化
利用大数据技术，对监控视频数据进行可视化展示，提高数据的可读 性和易用性。
5G技术在监控系统中的应用
பைடு நூலகம்高速传输
常情况及时报警。
视频监控系统
安装摄像头，实现家庭内部及周 边的实时监控，支持远程查看和
视频监控系统培训PPT课件
3、按灵敏度划分 a.普通型：正常工作所需照度为1~3Lux b.月光型：正常工作所需照度为0.1 Lux左右 c.星光型：正常工作所需照度为0.01 Lux以下 d.红外照明型：原则上可以为零照度，采用红外光源成像
照度的概念 照度是反映光照强度的一种单位，其物理意义是照射到单位
面积上的光通量，照度的单位是每平方米的流明（Lm）数，也 叫做勒克斯（Lux）： 1Lux=1Lm/平方米。上式中，Lm是光通 量的单位，其定义是纯铂在熔化温度（约1770℃）时，其1/60 平方米的表面面积于1球面度的立体角内所辐射的光量。
5、按动态范围分类 a.普通型 普通摄像机可提供3:1对比度的动态范围（人眼可接受的对比度为 1000：1） b.宽动态 宽动态的摄像机要求是在非常强烈的光照对比下也能看到影像的 细节。宽动态摄像机比传统只具有3:1动态范围的摄像机超出了几 十倍以上。
6、按图像信号处理方式分类
a.PAL制
b.NTSC制
CCD与CMOS差别
• CCD电荷耦合器制作技术起步早，技术成熟，采用PN结或二 氧化硅（SiO2）隔离层隔离噪声，成像质量相对CMOS光电传 感器有一定优势。由于CMOS光电传感器集成度高，各光电传 感元件、电路之间距离很近，相互之间的光、电、磁干扰较 严重，噪声对图像质量影响很大，使CMOS光电传感器很长一 段时间无法进入实用。
• （４）最小照度，也称为灵敏度。是CCD对环境光线的敏感程度，或者说是CCD正常成像时 所需要的最暗光线。照度的单位是勒克斯（LUX），数值越小，表示需要的光线越少，摄 像头也越灵敏。月光级和星光级等高增感度摄象机可工作在很暗条件，2~3lux属一般照度， 现在也有低于1lux的普通摄象机问世。
• （５）扫描制式。有PAL制和NTSC制之分。 • （６）摄象机电源。交流有220V、110V、24V，直流为12V 或9V。 • （７）信噪比。典型值为46db，若为50db，则图像有少量噪声，但图像质量良好；若为
网络视频监控技术基础PPT课件
自动跟踪白平衡1--色温调节范围在22009500K—适合颜色单一的场景； 自动跟踪白平衡2--色温调节范围在220015000K—适合颜色丰富的场景； 自动控制白平衡—手动设定标准白； 手动白平衡—手动调节色彩比例；
监控镜头的选择
定焦、固定光圈
一般用在半球内部 用于小范围监控
光线稳定 室内区域
手动变焦、手动光圈
无线组网方式
WIFI：局部无线互联组网技术 3G/4G通讯：无线移动通信技术
微波传输：点对点、点对多点无线微波传输
互联网
互联网：多种接入方式的Internet，基于互联网可方便实现跨地域的网络 视频监控。
ADSL
LAN
PON 3G/4G
WLAN
网络带宽占用情况
普通CIF图像，分辨 352*288，约10万像素，带 宽需要512Kbps
统一码流调度：实现实时浏览时码流的转分发功能，可实现录放像时码流写入、读 出与转分发功能。
系统扩容扩展：支持级联和堆叠， 在整个系统的容量极限下按需扩容，与其它安防 系统甚至应用系统的对接扩展
监控平台模块介绍
前
IPC
端
接
入
层
业务 控制 /媒 体交 换层
PMS
平台管 理模块
CMU
CUI
中心管 理模块
红外定焦半球 （室内）
可调焦半球 （室内）
红外定焦枪机 （室内、外）
红外定焦枪机 （室内、外）
红外变焦枪机 （室内、外）
高速球 （室内）
高速球 （室内、外）
红外高速球 （室内、外）
激光高清球机 （室外）
红外激光云台摄像机 （室内、外）
摄像机应用场景
大门口
室内
人/车出入口
监控镜头的选择
定焦、固定光圈
一般用在半球内部 用于小范围监控
光线稳定 室内区域
手动变焦、手动光圈
无线组网方式
WIFI：局部无线互联组网技术 3G/4G通讯：无线移动通信技术
微波传输：点对点、点对多点无线微波传输
互联网
互联网：多种接入方式的Internet，基于互联网可方便实现跨地域的网络 视频监控。
ADSL
LAN
PON 3G/4G
WLAN
网络带宽占用情况
普通CIF图像，分辨 352*288，约10万像素，带 宽需要512Kbps
统一码流调度：实现实时浏览时码流的转分发功能，可实现录放像时码流写入、读 出与转分发功能。
系统扩容扩展：支持级联和堆叠， 在整个系统的容量极限下按需扩容，与其它安防 系统甚至应用系统的对接扩展
监控平台模块介绍
前
IPC
端
接
入
层
业务 控制 /媒 体交 换层
PMS
平台管 理模块
CMU
CUI
中心管 理模块
红外定焦半球 （室内）
可调焦半球 （室内）
红外定焦枪机 （室内、外）
红外定焦枪机 （室内、外）
红外变焦枪机 （室内、外）
高速球 （室内）
高速球 （室内、外）
红外高速球 （室内、外）
激光高清球机 （室外）
红外激光云台摄像机 （室内、外）
摄像机应用场景
大门口
室内
人/车出入口
视频监控系统PPT幻灯片课件
25
ccd靶面规格尺寸： 单位mm
CCD规格
1/3"CCD 1/2"CCD 2/3"CCD 1"CCD
图像宽
4.8 6.4 8.8 12.7
图像高
3.6 4.8 6.6 9.6
假设用1/3”CCD摄像头观测，被测物体高1.8米，镜头焦点距 物体5米。由公式可以算出： 焦距f=3.6X500/180=10毫米
7
网络摄像机： 组成：主要由镜头、影像传感器（CCD/CMOS）、ISP(Image
Signal Processor)、DSP（Digital Signal Processor） 及相关电路组成 工作原理：被摄物体经镜头成像在影像传感器表面，形成 微弱电荷并积累，在相关电路控制下，积累电荷逐点移出， 经过滤波、放大后输入DSP进行图像信号处理和编码压缩， 最后形成数字信号输出。
通常我们所说的终端设备也就是控制、记录和显 示2个部分。
3
模拟视频监控系统结构
4
网络视频监控系统
5
1.2.1前端部分 前端部分由摄像机、镜头、防护罩、安装支架、
云台、解码器等组成，主要用于对设防区域进行 摄像。
在石化，监视设防区域主要体现在：
公共安全区域：门、围墙、道路、停车场、办公区域等 生产装置区域：主要易燃易爆区域和关键设备、人员操作易 发生危险行为区域以及人员不方便检测的区域（为生产做辅 助）。
22
镜头
镜头是摄像机必不可少的配套设备，其作用就是给摄像机提供成像的光 源，摄像机只能通过光学镜头将景物的光像投射到成像靶面（摄像器件） 上，才能完成摄像的光电转换。
23
镜头最重要的参数——焦距
焦距：焦距的大小决定着视场角的大小，焦距数值小，视场角大，所 观察的范围也大，但距离远的物体分辨不很清楚；焦距数值大， 视场角小，观察范围小，只要焦距选择合适，即便距离很远的物 体也可以看得清清楚楚。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
和嵌入式DVR两种流行产品。
3
网络数字视频监控系统（基于嵌入式视频服务器的网络化视频监控） 网络数字视频监控就是将模拟视频信号通过嵌入式视频编码器直接转换成IP数字
信号 ，通过计算机网络来传输，通过智能化的计算机软件来处理。
全模拟的视频监控系统简介
特点
视频采用同轴电缆线传输； 图像信息传输为模拟方式； 信息存储采用模络资源，无需新建系统和增加设备便可实现高效的远程监控。 系统扩展能力强，只要增加监控点设备便可扩展新的监控点。 前端设备即插即用、系统维护成本极低。 系统功能强大、易安装、易维护。 网络中的任何一台计算机装上软件并赋予权限后就可成为监控工作站点。
目录
视频监控的基本概念 监控系统之摄像部分 监控系统之传输部分 监控系统之控制部分 监控系统之显示部分 监控系统之其他知识
数据是在摄像头、采集卡两部分完成数字化的，这个摄像头就是模拟摄像头。而数字 摄像头则是在摄像头内部完成数字化的，这样可以减少图像的噪音。
与镜头相关的几个术语
焦距/变焦 长焦镜头 视场/视场角 光圈/快门 光圈系数
焦距指镜头中心到焦点的距离（mm）/焦距可调 光学变焦能力较强的镜头，一般都在10倍以上。 成像范围/视场边缘与镜头后节点所形成的夹角。 控制曝光大小的装置（f）/控制曝光时间的装置。 好比控制曝光量的尺度，f值越小则通光量越大。
项目实施工程师
——技能篇（安防视频监控技术）
华阳通信工程有限公司 2015年3月26日
目录
视频监控的基本概念 监控系统之摄像部分 监控系统之传输部分 监控系统之控制部分 监控系统之显示部分 监控系统之其他知识
监控系统之平安城市
什么是视频监控系统
视频监控系统是安全技术防范体 系中的一个重要组成部分，是一种先 进的且防范能力极强的综合性系统， 它可通过遥控摄像机及其辅助设备 （镜头、云台等）直接观看被监视场 所的一切情况。
视频监控摄像机支架与云台支架
摄像机 支架
摄像机支架是用于固定摄像机的部件，根据应用 环境的不同，其形状也各异。
摄像机支架一般均为小型支架，一般有注塑型及 金属型，可直接固定摄像机，也可通过防护罩固定摄 像机，所有的摄像机支架都具有万向调节功能，这样 便可以将摄像机的镜头准确地对向被摄现场。
云台 支架
视频监控摄像机云台简介
云台是承载摄像机进行水平和垂直转动的装置。其内装有 两个电动机，一个负责水平方向的转动，另一个负责垂直方向 的转动。目前常见有交流24V和220V两种。
根据回转特点可分为： 水平旋转云台：水平0°～350度， 全方位旋转云台：水平0～350度，垂直±35度/±45度/±75度。
视频监控摄像机——智能跟踪高速球
什么是智能跟踪高速球？
智能自动跟踪球机就是利用高速-DSP芯片对图象进行差分计 算，可自动识别视觉范围内物体运动的方向，并自动控制云台对 移动物体进行追踪。（普通的智能球机只能单纯地侦测是否有人 闯入，并不能判断闯入者的动向）。
智能自动跟踪球的使用方法与高速球类似。智能自动跟踪功 能集成在球机内部，启用该功能仅需要简单地通过矩阵，控制键 盘或者DVR-系统直接调用功能预置位。
视频监控摄像机的主要功能指标
AWB AGC ELC ALC BLC MIRROR
自动白平衡 自动增益。 电子光圈控制，即电子快门。 自动光圈控制。 背光补偿。 镜像功能。
视频监控摄像机镜头简介
镜头是摄像机中必不可少的部件，镜头与CCD配合，可以将远距离目标成像在摄 像机的CCD靶面上。
①按焦距可分为
视频监控系统的发展历程
1
全模拟的视频监控系统 （CCTV） 系统的视频、音频信号的采集、传输、存储均为模拟形式。其核心设备为前端
摄像机与音视频切换矩阵主机。
2
半数字化视频监控系统（DVR） 系统的视频、音频信号的采集、存储主要为数字形式，质量较高。 DVR （数字硬盘录像机） 是第二代多媒体监控系统的核心产品，有采用PC平台
第二种组成方式
1、表现层：它展现了整个系统的品质，其设备有电 视墙、监视器、高音报警喇叭与自动驳接电话等。 2、控制层：是整个系统的核心，通常有模拟控制和 数字控制两种方式。 3、处理层：或称为音视频处理层，其设备有音视频 分配器、放大器、切换器与视频分割器等。 4、传输层：相当于视频监控系统的血脉，即各类传 输介质。 5、执行层：是我们控制指令的命令对象，如控制云 台、镜头、解码器。智能球等。 6、支撑层：用于后端设备的支撑，保护和支撑采集 层、执行层设备。如摄像机支架、防护罩等。 7、采集层：是整个系统品质好坏的关键，它包括镜 头、监控摄像机、报警传感器等等。
CCD/CMOS简介
➢ CCD与CMOS比较 分辨率 灵敏度 信噪比 集成度
功耗
成本
CCD
优
优
优
CMOS
优
优
优
CCD辨识
SONY CCD
SHARP CCD
松下 CCD
DSP简介
DSP，即数字信号处理(Digital Signal Processing)，其主要是通过专用的集 成电路芯片，利用数字信号处理理论,在芯片上运行目标程序,从而实现对信号的某 种处理。
根据旋转速度可分为： 恒速云台：水平转速3～10度/s，垂直转速4度/s。 变速云台：水平转速0～32度/s，垂直转速0～16度/s。 高速云台：水平转速200度/s以上，垂直转速120度/s。
根据使用环境可分为： 室内用云台与室外用云台。 水平及垂直转动角度的大小可通过限位开关进行调整。
摄像机云台
另外随着网络的不断发展与视音 频处理、存储、智能化等技术的不断 提高，其功能也是愈来愈强大，同时 还可以与安全技术防范系统中的其它 系统（如防盗报警系统）联动运行， 使其防范范围与能力也更加强大与智 能。
视频监控系统的组成
第一种组成方式
1、摄像部分：即产生图像的摄像机或成像装置。 2、传输部分：系统的图像与音频信号通路。 3、控制部分：各类控制设备与系统程序。 4、显示部分：即监视器（如监控显示器、电视等）
SHARP方案：D4（38603）、D5 松下：D5（673276） 其它厂家：Nextchip、A-NOVA
视频监控摄像机的主要技术指标
分辨率 像素
最低照度 信噪比 扫描制式
电源 镜头连接方式
一般线数来表示，代表清晰度。 构成影像最小单位（Pixel）。 测量摄像感光度的一种方法（Lux）。 信号电压与噪声电压的比值（dB），越高越好。 有PAL制和NTSC制之分。 交流有220V、110V、24V，直流为12V 或9V。 有C和CS方式，其主要在于感光距离不同。
表现效果最好的,其制造复杂、价格昂贵,能够适应高密度、最复杂的监控场合。 高速球的分类： 根据外径尺寸可分为：7寸球、9寸球等； 根据机芯类别可分为：变速球、恒速球（匀速球）； 根据电机转速可分为：高速球、中速球、低速球； 根据安装方式可分为：壁挂式、吊顶式、室内吸顶式； 根据使用环境可分为：室内、室外。 根据监控方式可分为：普通球机和智能跟踪球机。
视频监控摄像机防护罩简介
防护罩是使摄像机在有灰尘、雨水、高低温等情况 下正常使用的防护装置。其一般分可为两类： 1、通用型防护罩：
按安装环境可分为室内用防护罩与室外用防护罩。 按行政可分为枪式、球形、坡形防护罩等。 2、特殊用途防护罩： 一般为全天候防护罩，具有高安全度、高防尘、防 爆等功能。有些还安装有可控制的雨刷。还有些甚至有 降温、加温功能（内有安装半导体元件，可自动加温与 降温，并且功耗较小）。
主要品牌：
SONY：SS-1, SS-11,SS-11X,SS-HQ1, SS-2； SHARP：D4,D5 松下以D5为主； 日立(某台资大厂用的)； 台湾A-NOVA ； 韩国NEXTCHIP 。
常见DSP方案
SONY方案： SS-1（2163）: SS-11（3141/2）: SS-HQ1（3172）: SS-11X（4103）:
由于承重要求高，所以云台支架一般均为金属结 构，且尺寸也比摄像机支架大。考虑到云台自身已具 有方向调节功能，因此，云台支架一般不再有方向调 节的功能。。
视频监控摄像机——高速球
什么是高速球？ 高速球是摄像机的一个类别之一，它是集成镜头、云台、普通摄像机等功能的一体化摄
像机，其外形类似球形，而且转动速度比较快，故称之为高速球或快球。 高速球是一种智能化摄像机，全名叫高速智能化球型摄像机，是监控系统最复杂和综合
补充知识：一体化摄像机 对于一体化摄像机，一直以来都有几种不同的理解，有指半球型一体机、快速球型一体
机、结合云台的一体化摄像机和镜头内建的一体机。严格说，快速球型、半球型摄像机与一 般的一体机不是一个概念，但所用摄像机技术是一样的，因而一般也会将其归为一体化的范 畴。现在通常所说的一体化摄像机应专指镜头内建、可自动聚焦的一体化摄像机。
缺点
受传输介质电缆的限制，监控范围仍有限。 扩展性与灵活性不够； 数字化程度不够，远程观看、管理、交流功能有限。
网络数字视频监控系统简介
特点
领先的技术：采用嵌入式系统设计与先进的Mpeg4/H.264编解码方式。 多样化传输：完全突破地域空间限制，支持有线、无线、3G等。 数字化存储：存储量大且存储方式灵活，支持前端存储与服务器存储。 智能化监控：全数字化音视频信息，并支持智能分析与智能处理。 综合性平台：统一平台、分散监控、集中管理、组网灵活，安全可靠。
短焦距镜头； 中焦距镜头； 长焦距镜头； 变焦距镜头 。
②按视场大小可分为
广角镜头； 标准镜头； 远摄镜头。
③以结构可分为
固定光圈定焦镜头； 手动光圈定焦镜头； 自动光圈定焦镜头； 手动变焦镜头； 自动光圈电动变焦镜头； 电动三可变镜头。
补充知识： 所有CCD-芯片都属于模拟元件，但当图像数据进入计算机时却是数字信号。如果
3
网络数字视频监控系统（基于嵌入式视频服务器的网络化视频监控） 网络数字视频监控就是将模拟视频信号通过嵌入式视频编码器直接转换成IP数字
信号 ，通过计算机网络来传输，通过智能化的计算机软件来处理。
全模拟的视频监控系统简介
特点
视频采用同轴电缆线传输； 图像信息传输为模拟方式； 信息存储采用模络资源，无需新建系统和增加设备便可实现高效的远程监控。 系统扩展能力强，只要增加监控点设备便可扩展新的监控点。 前端设备即插即用、系统维护成本极低。 系统功能强大、易安装、易维护。 网络中的任何一台计算机装上软件并赋予权限后就可成为监控工作站点。
目录
视频监控的基本概念 监控系统之摄像部分 监控系统之传输部分 监控系统之控制部分 监控系统之显示部分 监控系统之其他知识
数据是在摄像头、采集卡两部分完成数字化的，这个摄像头就是模拟摄像头。而数字 摄像头则是在摄像头内部完成数字化的，这样可以减少图像的噪音。
与镜头相关的几个术语
焦距/变焦 长焦镜头 视场/视场角 光圈/快门 光圈系数
焦距指镜头中心到焦点的距离（mm）/焦距可调 光学变焦能力较强的镜头，一般都在10倍以上。 成像范围/视场边缘与镜头后节点所形成的夹角。 控制曝光大小的装置（f）/控制曝光时间的装置。 好比控制曝光量的尺度，f值越小则通光量越大。
项目实施工程师
——技能篇（安防视频监控技术）
华阳通信工程有限公司 2015年3月26日
目录
视频监控的基本概念 监控系统之摄像部分 监控系统之传输部分 监控系统之控制部分 监控系统之显示部分 监控系统之其他知识
监控系统之平安城市
什么是视频监控系统
视频监控系统是安全技术防范体 系中的一个重要组成部分，是一种先 进的且防范能力极强的综合性系统， 它可通过遥控摄像机及其辅助设备 （镜头、云台等）直接观看被监视场 所的一切情况。
视频监控摄像机支架与云台支架
摄像机 支架
摄像机支架是用于固定摄像机的部件，根据应用 环境的不同，其形状也各异。
摄像机支架一般均为小型支架，一般有注塑型及 金属型，可直接固定摄像机，也可通过防护罩固定摄 像机，所有的摄像机支架都具有万向调节功能，这样 便可以将摄像机的镜头准确地对向被摄现场。
云台 支架
视频监控摄像机云台简介
云台是承载摄像机进行水平和垂直转动的装置。其内装有 两个电动机，一个负责水平方向的转动，另一个负责垂直方向 的转动。目前常见有交流24V和220V两种。
根据回转特点可分为： 水平旋转云台：水平0°～350度， 全方位旋转云台：水平0～350度，垂直±35度/±45度/±75度。
视频监控摄像机——智能跟踪高速球
什么是智能跟踪高速球？
智能自动跟踪球机就是利用高速-DSP芯片对图象进行差分计 算，可自动识别视觉范围内物体运动的方向，并自动控制云台对 移动物体进行追踪。（普通的智能球机只能单纯地侦测是否有人 闯入，并不能判断闯入者的动向）。
智能自动跟踪球的使用方法与高速球类似。智能自动跟踪功 能集成在球机内部，启用该功能仅需要简单地通过矩阵，控制键 盘或者DVR-系统直接调用功能预置位。
视频监控摄像机的主要功能指标
AWB AGC ELC ALC BLC MIRROR
自动白平衡 自动增益。 电子光圈控制，即电子快门。 自动光圈控制。 背光补偿。 镜像功能。
视频监控摄像机镜头简介
镜头是摄像机中必不可少的部件，镜头与CCD配合，可以将远距离目标成像在摄 像机的CCD靶面上。
①按焦距可分为
视频监控系统的发展历程
1
全模拟的视频监控系统 （CCTV） 系统的视频、音频信号的采集、传输、存储均为模拟形式。其核心设备为前端
摄像机与音视频切换矩阵主机。
2
半数字化视频监控系统（DVR） 系统的视频、音频信号的采集、存储主要为数字形式，质量较高。 DVR （数字硬盘录像机） 是第二代多媒体监控系统的核心产品，有采用PC平台
第二种组成方式
1、表现层：它展现了整个系统的品质，其设备有电 视墙、监视器、高音报警喇叭与自动驳接电话等。 2、控制层：是整个系统的核心，通常有模拟控制和 数字控制两种方式。 3、处理层：或称为音视频处理层，其设备有音视频 分配器、放大器、切换器与视频分割器等。 4、传输层：相当于视频监控系统的血脉，即各类传 输介质。 5、执行层：是我们控制指令的命令对象，如控制云 台、镜头、解码器。智能球等。 6、支撑层：用于后端设备的支撑，保护和支撑采集 层、执行层设备。如摄像机支架、防护罩等。 7、采集层：是整个系统品质好坏的关键，它包括镜 头、监控摄像机、报警传感器等等。
CCD/CMOS简介
➢ CCD与CMOS比较 分辨率 灵敏度 信噪比 集成度
功耗
成本
CCD
优
优
优
CMOS
优
优
优
CCD辨识
SONY CCD
SHARP CCD
松下 CCD
DSP简介
DSP，即数字信号处理(Digital Signal Processing)，其主要是通过专用的集 成电路芯片，利用数字信号处理理论,在芯片上运行目标程序,从而实现对信号的某 种处理。
根据旋转速度可分为： 恒速云台：水平转速3～10度/s，垂直转速4度/s。 变速云台：水平转速0～32度/s，垂直转速0～16度/s。 高速云台：水平转速200度/s以上，垂直转速120度/s。
根据使用环境可分为： 室内用云台与室外用云台。 水平及垂直转动角度的大小可通过限位开关进行调整。
摄像机云台
另外随着网络的不断发展与视音 频处理、存储、智能化等技术的不断 提高，其功能也是愈来愈强大，同时 还可以与安全技术防范系统中的其它 系统（如防盗报警系统）联动运行， 使其防范范围与能力也更加强大与智 能。
视频监控系统的组成
第一种组成方式
1、摄像部分：即产生图像的摄像机或成像装置。 2、传输部分：系统的图像与音频信号通路。 3、控制部分：各类控制设备与系统程序。 4、显示部分：即监视器（如监控显示器、电视等）
SHARP方案：D4（38603）、D5 松下：D5（673276） 其它厂家：Nextchip、A-NOVA
视频监控摄像机的主要技术指标
分辨率 像素
最低照度 信噪比 扫描制式
电源 镜头连接方式
一般线数来表示，代表清晰度。 构成影像最小单位（Pixel）。 测量摄像感光度的一种方法（Lux）。 信号电压与噪声电压的比值（dB），越高越好。 有PAL制和NTSC制之分。 交流有220V、110V、24V，直流为12V 或9V。 有C和CS方式，其主要在于感光距离不同。
表现效果最好的,其制造复杂、价格昂贵,能够适应高密度、最复杂的监控场合。 高速球的分类： 根据外径尺寸可分为：7寸球、9寸球等； 根据机芯类别可分为：变速球、恒速球（匀速球）； 根据电机转速可分为：高速球、中速球、低速球； 根据安装方式可分为：壁挂式、吊顶式、室内吸顶式； 根据使用环境可分为：室内、室外。 根据监控方式可分为：普通球机和智能跟踪球机。
视频监控摄像机防护罩简介
防护罩是使摄像机在有灰尘、雨水、高低温等情况 下正常使用的防护装置。其一般分可为两类： 1、通用型防护罩：
按安装环境可分为室内用防护罩与室外用防护罩。 按行政可分为枪式、球形、坡形防护罩等。 2、特殊用途防护罩： 一般为全天候防护罩，具有高安全度、高防尘、防 爆等功能。有些还安装有可控制的雨刷。还有些甚至有 降温、加温功能（内有安装半导体元件，可自动加温与 降温，并且功耗较小）。
主要品牌：
SONY：SS-1, SS-11,SS-11X,SS-HQ1, SS-2； SHARP：D4,D5 松下以D5为主； 日立(某台资大厂用的)； 台湾A-NOVA ； 韩国NEXTCHIP 。
常见DSP方案
SONY方案： SS-1（2163）: SS-11（3141/2）: SS-HQ1（3172）: SS-11X（4103）:
由于承重要求高，所以云台支架一般均为金属结 构，且尺寸也比摄像机支架大。考虑到云台自身已具 有方向调节功能，因此，云台支架一般不再有方向调 节的功能。。
视频监控摄像机——高速球
什么是高速球？ 高速球是摄像机的一个类别之一，它是集成镜头、云台、普通摄像机等功能的一体化摄
像机，其外形类似球形，而且转动速度比较快，故称之为高速球或快球。 高速球是一种智能化摄像机，全名叫高速智能化球型摄像机，是监控系统最复杂和综合
补充知识：一体化摄像机 对于一体化摄像机，一直以来都有几种不同的理解，有指半球型一体机、快速球型一体
机、结合云台的一体化摄像机和镜头内建的一体机。严格说，快速球型、半球型摄像机与一 般的一体机不是一个概念，但所用摄像机技术是一样的，因而一般也会将其归为一体化的范 畴。现在通常所说的一体化摄像机应专指镜头内建、可自动聚焦的一体化摄像机。
缺点
受传输介质电缆的限制，监控范围仍有限。 扩展性与灵活性不够； 数字化程度不够，远程观看、管理、交流功能有限。
网络数字视频监控系统简介
特点
领先的技术：采用嵌入式系统设计与先进的Mpeg4/H.264编解码方式。 多样化传输：完全突破地域空间限制，支持有线、无线、3G等。 数字化存储：存储量大且存储方式灵活，支持前端存储与服务器存储。 智能化监控：全数字化音视频信息，并支持智能分析与智能处理。 综合性平台：统一平台、分散监控、集中管理、组网灵活，安全可靠。
短焦距镜头； 中焦距镜头； 长焦距镜头； 变焦距镜头 。
②按视场大小可分为
广角镜头； 标准镜头； 远摄镜头。
③以结构可分为
固定光圈定焦镜头； 手动光圈定焦镜头； 自动光圈定焦镜头； 手动变焦镜头； 自动光圈电动变焦镜头； 电动三可变镜头。
补充知识： 所有CCD-芯片都属于模拟元件，但当图像数据进入计算机时却是数字信号。如果
