绝缘子盐密和灰密的测量

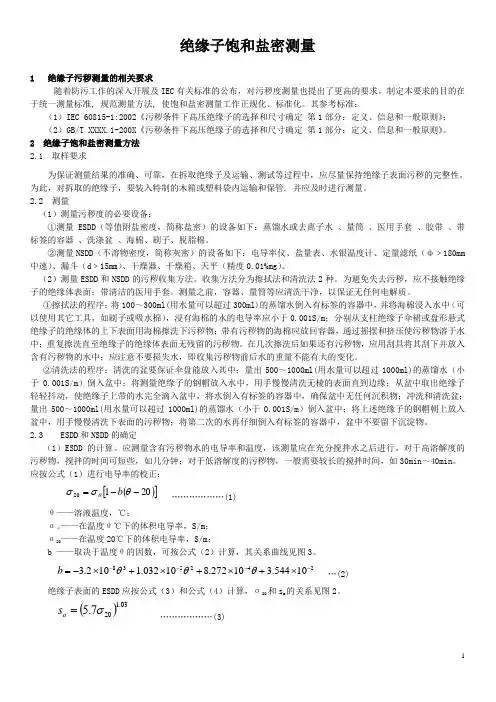

绝缘子饱和盐密测量
绝缘子饱和盐密测量1 绝缘子污秽测量的相关要求随着防污工作的深入开展及IEC 有关标准的公布，对污秽度测量也提出了更高的要求。
制定本要求的目的在于统一测量标准, 规范测量方法, 使饱和盐密测量工作正规化、标准化。
其参考标准：（1）IEC 60815-1:2002《污秽条件下高压绝缘子的选择和尺寸确定 第1部分：定义、信息和一般原则》；（2）GB/T XXXX.1-200X 《污秽条件下高压绝缘子的选择和尺寸确定 第1部分：定义、信息和一般原则》。
2 绝缘子饱和盐密测量方法2.1 取样要求为保证测量结果的准确、可靠，在拆取绝缘子及运输、测试等过程中，应尽量保持绝缘子表面污秽的完整性。
为此，对拆取的绝缘子，要装入特制的木箱或塑料袋内运输和保管, 并应及时进行测量。
2.2 测量（1）测量污秽度的必要设备：①测量ESDD （等值附盐密度，简称盐密）的设备如下：蒸馏水或去离子水 、量筒 、医用手套 、胶带 、带标签的容器 、洗涤盆 、海棉、刷子、脱脂棉。
②测量NSDD （不溶物密度，简称灰密）的设备如下：电导率仪、盐量表、水银温度计、定量滤纸（ф﹥180mm 中速）、漏斗（d ﹥15mm ）、干燥器、干燥箱、天平（精度0.01%mg ）。
（2）测量ESDD 和NSDD 的污秽收集方法。
收集方法分为擦拭法和清洗法2种。
为避免失去污秽，应不接触绝缘子的绝缘体表面；带清洁的医用手套。
测量之前，容器、量筒等应清洗干净，以保证无任何电解质。
①擦拭法的程序：将100～300ml(用水量可以超过300ml)的蒸馏水倒入有标签的容器中，并将海棉浸入水中（可以使用其它工具，如刷子或吸水棉），浸有海棉的水的电导率应小于0.001S/m ；分别从支柱绝缘子伞裙或盘形悬式绝缘子的绝缘体的上下表面用海棉擦洗下污秽物；带有污秽物的海棉应放回容器，通过摇摆和挤压使污秽物溶于水中；重复擦洗直至绝缘子的绝缘体表面无残留的污秽物。
在几次擦洗后如果还有污秽物，应用刮具将其刮下并放入含有污秽物的水中；应注意不要损失水，即收集污秽物前后水的重量不能有大的变化。

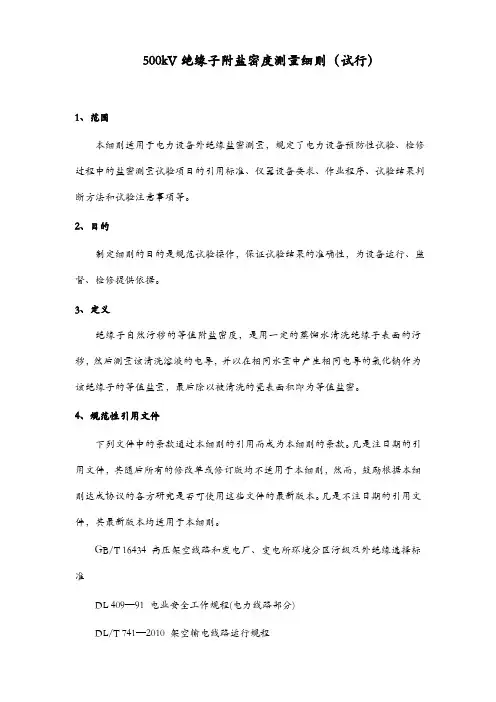

500kV绝缘子附盐密度测量细则(试行)
500kV绝缘子附盐密度测量细则（试行）1、范围本细则适用于电力设备外绝缘盐密测量，规定了电力设备预防性试验、检修过程中的盐密测量试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。
2、目的制定细则的目的是规范试验操作，保证试验结果的准确性，为设备运行、监督、检修提供依据。
3、定义绝缘子自然污秽的等值附盐密度，是用一定的蒸馏水清洗绝缘子表面的污秽，然后测量该清洗溶液的电导，并以在相同水量中产生相同电导的氯化钠作为该绝缘子的等值盐量，最后除以被清洗的瓷表面积即为等值盐密。
4、规范性引用文件下列文件中的条款通过本细则的引用而成为本细则的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本细则，然而，鼓励根据本细则达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本均适用于本细则。
GB/T 16434 高压架空线路和发电厂、变电所环境分区污级及外绝缘选择标准DL 409—91 电业安全工作规程(电力线路部分)DL/T 741—2010 架空输电线路运行规程5、安全措施如果为现场测量，应遵守DL 409—91((电业安全工作规程(电力线路部分)》及DL/T 741—2010 架空输电线路运行规程的有关规定。
6、工作程序6.1设备清单和要求6.1.1擦洗绝缘子表面污秽的工具及要求a) 去离子水(或蒸馏水)—电导率小于10 μS/cm。
b) 带刻度容器—用于定量量取去离子水(或蒸馏水)。
使用前须用去离子水清洗干净。
c) 专用盐密取样巾—用于擦洗绝缘子表面污秽。
该取样巾由无纺布沾取少量乙醇溶液(化学纯)制成，制成后密封保存。
该取样巾一次性使用。
使用该取样巾的优点在于现场使用方便，湿润的布可以轻松擦去绝缘子上的污秽，同时确保不占用去离子水量，亦不影响污秽溶液的电导率。
6.1.2测量盐密所需仪器、仪表目前，国内外主要使用电导率仪测取污秽溶液电导率，再经计算得到盐密。

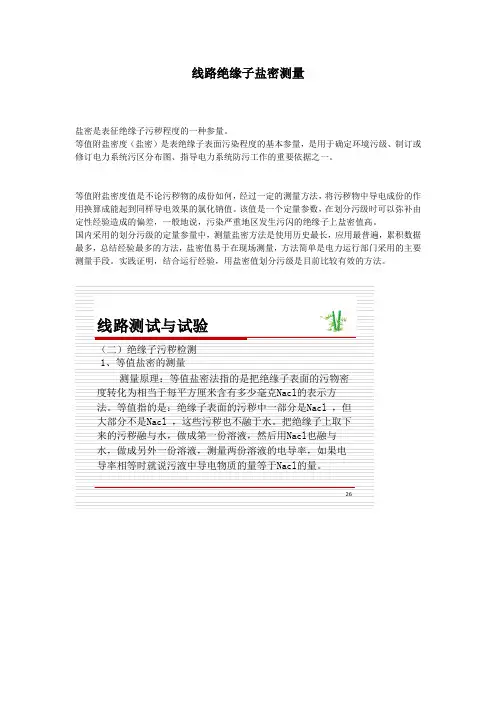

线路绝缘子盐密测量
线路绝缘子盐密测量盐密是表征绝缘子污秽程度的一种参量。
等值附盐密度（盐密）是表绝缘子表面污染程度的基本参量，是用于确定环境污级、制订或修订电力系统污区分布图、指导电力系统防污工作的重要依据之一。
等值附盐密度值是不论污秽物的成份如何，经过一定的测量方法，将污秽物中导电成份的作用换算成能起到同样导电效果的氯化钠值。
该值是一个定量参数，在划分污级时可以弥补由定性经验造成的偏差，一般地说，污染严重地区发生污闪的绝缘子上盐密值高。
国内采用的划分污级的定量参量中，测量盐密方法是使用历史最长，应用最普遍，累积数据最多，总结经验最多的方法，盐密值易于在现场测量，方法简单是电力运行部门采用的主要测量手段。
实践证明，结合运行经验，用盐密值划分污级是目前比较有效的方法。
线路测试与试验（二）绝缘子污秽检测1、等值盐密的测量测量原理：等值盐密法指的是把绝缘子表面的污物密度转化为相当于每平方厘米含有多少毫克Nacl的表示方法。
等值指的是：绝缘子表面的污秽中一部分是Nacl，但大部分不是Nacl，这些污秽也不融于水。
把绝缘子上取下来的污秽融与水，做成第一份溶液，然后用Nacl也融与水，做成另外一份溶液，测量两份溶液的电导率，如果电导率相等时就说污液中导电物质的量等于Nacl的量。
26线路测试与试验在用Nacl的量除绝缘子表面积就是等值盐密，因为污秽在绝缘子表面分布不均匀，所以等值盐密是平均值。
测量步骤：1）、把绝缘子从线路上取下来;2）、取下污秽，融与蒸馏水中，做成溶液;3）、测量电导率，如果测量时的温度不是20℃，应根据换算公式换算成20℃时的电导率；换算公式为：将测量时所得电导率乘上一修正系数K,不同温度时的K值如下表所示。
2728线路测试与试验0.80950.82520.84160.85880.8768K3029282726t(℃)0.89540.91490.93500.95590.9776K 2524232221t(℃) 1.0001.02331.04771.07311.0997K 2019181716t(℃) 1.12741.15611.18581.21671.2487K 151********.2487 1.28171.31931.35861.39971.4224K 109876t(℃) 1.48691.53311.58101.63061.6819K 54321t(℃)不同温度时的K 值14)、从含盐－电导率曲线上查等值含盐量N 。
绝缘子盐密测量
三在每年的12月至来年的2月份进行。 2 、为了测量到污染状况最严重时的盐密，反映 出所处环境的实际污染等级，盐密最佳测量时间 应为枯雨期结束前1～2天。
三、常见问题及解决办法
绝缘子上/下表面盐密的测量
三、常见问题及解决办法
支柱绝缘子盐密的测量
支柱绝缘子的一裙定义 为一片瓷裙的下表面和 下一瓷裙的上表面，如 左图所示
二、盐密测量原理与方法
盐密测量方法
2、清洗用水原则
表面积 ≤1500 cm2 用水量 ml 300 ＞1500～2000 400 ＞2000～2500 500 ＞2500～3000 600
测量应使用蒸馏水或去离子水，水的电导率应 小于10μS/cm(20ºC)
二、盐密测量原理与方法
盐密测量方法
3、测量仪器及工具
二、盐密测量原理与方法
盐密测量方法
4、测量步骤
（1）根据所测绝缘子的面积，确定正确的用水量。
（ 2）将棉布、脱脂棉、海绵、毛刷、纸巾等清洗工具浸入烧杯 中的水中，充分浸润后，测量水的电导率及温度，并记录。 （3）将所用水充分清洗绝缘子，同一表面清洗2~3次。清洗时应 注意防止悬式绝缘子钢脚和下表面最内圈污秽物混入（见下图） 。
盐密测量是用一定量的蒸馏水清洗绝缘子瓷表面的污秽， 然后测量清洗液的电导率，并以在相同水量、相同温度下， 产生相同电导率的氯化钠（NaCl）作为该绝缘子的等值盐 量，最后除以被清洗的瓷表面面积即为等值附盐密度。
二、盐密测量原理与方法
盐密测量方法
1、测量的取样 取样时间：测量绝缘子的盐密一般应在每年的12 月至来年的2月份进行。 取样方法：为了减少绝缘子串两端的影响，首末 两端各一片不进行测量，选取位于串中间的1～2片绝 缘子进行盐密测量。
绝缘子盐密和灰密的测量
炉烟污秽 300m～1500m 的较严重污秽地区
大气特别严重污染地区，离海岸盐场 1km 以内，离化学污
Ⅳ 源和炉烟污秽
300m 以内的地区
盐密，mg/cm2 线路 ≤0.03
＞0.03～0.06
＞0.06～0.10
＞0.10～0.25
＞0.25～0.35
6
附件 2：
常用绝缘子表面积及泄露距离一览表
3.2.9 灰密测量流程示意图
绝缘子盐密、灰密、电阻操作手册
3.2.10 由于灰密度测量设备运输较不方便，一般要求各工作站完成灰密检测后，将污 液分别装入塑料瓶，并做好标记后，送到分公司材料室，由材料员进行检测，检测完 毕后将数据报送工作站。
3.3 绝缘子电阻测量方法
3.3.1 调零: 将仪表上水平放置好，再将功能选择开关设置为“OFF“，检查指针是否位于”∞ “刻度上，若没有则用螺丝起子调整面板中央的调零按钮，使指针位于”∞“刻度。 3.3.2 电池检测:将功能开关调节至 BATT.CHECK 位置，按下测试开关，若指针停留于 BATT.GOOD 区域或此区域右侧，表示电池状况良好，否则请更换电池。 3.3.3 绝缘子电阻测量:将功能开关调节至 OFF 位置，并将被测绝缘子接地，将测试线连接仪器的
5
FC210/170
6
FC300/195
-1-
绝缘子盐密、灰密、电阻操作手册
3 测量方法
3.1 盐密测量方法
3.1.1 取样及运输: 悬式绝缘子盐密测量应分别在户外 35～500kV 线路上每 5km～
30km 能代表当地污秽程度至少一串悬垂绝缘子（或悬挂试验串）上取样，测量应在当
地积污最重时期进行（根据多年来盐密测试数据的统计结果和经验，输电线路绝缘子
(新)盐密测量方法PPT课件
10
3.6计算
3.6.1求б20 б20=Kt•бt 温度换算系数K t
4.3.2省电力试验研究所准备开展校验
18
谢谢！
19
盐密测量方法
盐密测量是一项基础性、技术性、长期性的工作。
2009.1 2
1
一 为什么要测量盐密
1.1盐密是绘制和修订污区分布图的定量依据
开展用饱和盐密修订电网污区分布图的工作实质是重新规 范电网污区分布图的绘制原则，真正实现把“清扫作为绝缘 裕度留给运行”的要求，其最终目标是落实“绝缘到位，留 有裕度”的基本原则。
1.2用盐密来指导外绝缘的运行与维护
1.3分析盐密数据，防止污闪事故
2
二 盐密测量的几个术语
2.1等值附盐密度（ESDD） （单位： mg/ cm2 ）
equivalent salt deposit density，简称盐密，绝缘子 单位绝缘表面上的等值附盐量
＊等值：把绝缘子表面的污物密度转化为相当于每cm2含有多少 mg的盐
3.4.1打开密封袋，取出第一张采样巾，擦拭绝缘 子，直至绝缘子表面基本干净。
3.4.2取出第二张采样巾，擦拭绝缘子，直至绝缘 子表面完全洁净。(可以增加采样巾的数量)
3.4.3根据绝缘子表面积量取去离子水。
3.4.4将上述两张采样巾放进准备好的去离子水中， 得到污秽溶液。
9
3.5 测量
将上述得到的污秽溶液充分搅拌均匀后，测量其 电导率бt(μS/cm)和溶液温度t(℃) 。
输电线路绝缘子等值附盐密、灰密度的测试
861 861 1208 803
2023 2023 2496 2013
大连 电瓷
厂
7
X-4.5
645
805
1450
8
XP-7
685
715
1400
9
XP-10
645
805
1450
七、绝缘子清洗方法及要求
7.2量取蒸馏水用量
依据绝缘子上、下表面积，用带有刻度量 杯量出适当的蒸馏水 。（其蒸馏水的电导 率不得超过10μS/cm）
七、绝缘子清洗方法及要求
盐密样品编号纪录
线路 电压 杆 悬挂位 等值附盐密 片号 用水量 绝缘子表面积 序号
名称 等级 号
置
(us/㎝)
上
上表面
01
下表面
02
中
上表面
03
下表面
04
上表面
05
下
下表面
06
㎝ 注：绝缘子表面积单位为： 2 用水量为：ml
以上容器序列号标签不得重复 实验室内过滤纸编号应与样品容器上的序列号相对应
四、污秽种类、环境
按溶解度区分，可溶污秽物分为溶解度高 的可溶性盐（可快速溶解于水中的盐，如 氯化钠）和低溶解度的可溶性盐（很难溶 解的盐，如石膏即CaSO4·2H2O）；
按无机物和有机物区分，可溶污秽物分为 水溶性无机盐和水溶性有机物（如乙酸钾 （CH2COOK）和尿素（CH4N2O尿）等 。
9.2.1 使用前，应检查仪器的完好性、试验
标签是否合格。
9.2.2 将电极连接到仪器主机上，打开仪器
电源开关，屏幕进行自检。
九、等值附盐密度测试
9.2.3电导率的测量
待污秽充分溶解后，将仪器探头插入污 秽内，等待数据稳定后，纪录数据。
绝缘子盐密、灰密试验
灰密测量仪
电子天平、干燥箱
• 灰密按式 • NSDD=1000(Wf-Wl)/A • NSDD-mg/cm^2 • Wf-干燥条件下含污秽过滤纸的重量，g • Wl-干燥条件下过滤纸自身重量，g • A-绝缘子表面面积，cm^2
• 憎水性分级
• 适用于现场的憎水性测量方法主要是瑞典 输电研究所提出的喷水分级法。该方法将 复合绝缘子表面的憎水性分为7级并给出分 级判据和标准图片，HC-1级和HC-7级分别 对应憎水性最强和最差(即 完全亲水)的状 态。
最高运行电压之比：mm/kV（对于交流系统，为最高 相电压）；GB/T16434定义为爬电距离与系统最高运 行电压之比（对于交流，为最高线电压）。 • 4.不溶物密度：绝缘子单位绝缘表面上清洗的非可溶 残留物总量除以表面积，mg/cm^2
污秽度评估
现场污秽度按本标准参照绝缘子经连续3-5年积污后测量 其盐密灰密，污秽取样时间应选择在年积污期结束
• 现场污秽度标准化测量：使用不带电绝缘子 串，应在7片参照绝缘子进行测量，为避免端部 影响也可使用9片串，参照绝缘子串悬挂高度尽 可能与线路或母线绝缘子等高，应利用进行，也可整串上、中、下各取2片。
• （1） 监测点性质：盐密监测点均为模拟监测 点，统一使用非带电绝缘子。
污区等级 A B C D E
统一爬电比距（mm/kV） ＞22 ＞25 ＞31 ＞40 ＞50
• 现场污秽度与外绝缘选择
• 状态检修对盐密灰密测量的相关要求 • 1) 应在不同污秽地区的线路合理设立盐密监测点，定期进行盐密
及灰密测量，了解、 掌握不同地区各类绝缘子的年度最大盐密值、饱和盐密值以及绝 缘子的自清洗性能和积污规 律。 • 2) 年度最大盐密值的测量应在每年污秽最严重的季节进行，饱和 盐密可通过较长时 间（通常三年以上）的连续积污测量获得。要特别加强 500kV 线 路的盐密监测。 • 3) 盐密测量的方法、使用仪器按 Q/GDW 152 中的规定执行。推 荐采用带电绝缘子串 进行盐密测量，不带电绝缘子测量结果应与带电绝缘子串测量结 果相比较，找出对应关系。
输电线路绝缘子等值附盐密、灰密度的测试
一、引用标准（文件） ：
国家电网公司企业标准Q/GDW 152-2006 《电力系统污区分级与外绝缘配置标准》
（2006年12月22日正式发布并实施）
国家电网公司文件（国家电网生〔2006〕1203 号 ） 《国家电网公司〈电力系统污区分级与外绝缘选择
标准〉 实施意见》
4.2.4 农业型环境 （农业耕作区土壤扬尘及 喷洒农药物为主要污源）
五、绝缘子的结构
性能 内容
4 绝缘子的结构
盘形瓷绝缘子
盘形玻璃绝缘子
长棒瓷绝缘子
高温硫化硅橡 胶合成绝缘子
外观 形状
* 复合绝缘子结构主要部件图
* 复合绝缘子基本结构
六、污秽度测量
6.1 现场污秽度的测量
企标规定，一般在普通盘形绝缘子经连续3 年至5年积污后测量其表面等值盐密和灰密 ，目的是尽可能获取现场饱和污秽度；污 秽取样时间应选择在年度积污期结束时进 行，以获取最大值。
9.2.1 使用前，应检查仪器的完好性、试验
标签是否合格。
9.2.2 将电极连接到仪器主机上，打开仪器
电源开关，屏幕进行自检。
九、等值附盐密度测试
9.2.3电导率的测量
待污秽充分溶解后，将仪器探头插入污 秽内，等待数据稳定后，纪录数据。
使用前，先用去蒸馏水清洗仪器的测试探 头。
仪器全部采用微电脑集成，需要人工手动 调节的参数很少，基本上可以一开机就直 接使用，非常方便。
传统上采用线路普通（或称标准）盘形绝缘子，其盘径为255mm、结构高度 为146-155mm、爬距为280-300mm，我国产品型号为XP-70和XP-160。由 于型号为LXP-70和LXP-160普通盘形玻璃绝缘子基本结构参数与之相近，因 此也作为参照绝缘子。XWP2-70和XWP2-160双伞型盘形悬式绝缘子也列作 参照绝缘子，是考虑了附录C中以该伞型绝缘子完成了污秽等级的划分。
悬式绝缘子的盐密、灰密度测量方法介绍
悬式绝缘子的盐密、灰密度测量方法介绍一、安全措施：在检查工作票所载及现场所做的安全措施无误并履行工作许可手续后，方可进行工作。
在进行户外采取绝缘子串样时应针对现场实际情况采取必要的防止高空坠落的安全措施。
二、危险分析：1.高空坠物；2.高空坠落。
三.预防措施：1.清洗前对绝缘子编号，相对应去离子水容器编号；2.每次清洗前先将盛水容器（盆或托盘）和毛刷及漏斗用去离子水清洗干净；3.清洗过程中，只能触摸绝缘子的金属附件，不可触及绝缘子的绝缘体部分；4.清洗时，钢脚周围水泥部分不用清洗；5.清洗时操作人员要带乳胶手套，不可将手深入清洗液中，不可将金属附件上的污秽物掉进清洗液中。
四、标准要求：1.参照DL/T 596-1996《电力设备预防性试验规程》规定执行。
五、试验步骤：1.取下绝缘子样串，准备清洗工具及设备；2.清洗绝缘子表面污秽，先使用清洗定量用水的１／３，将绝缘子的表面先进行粗洗，先将主要污秽物清洗掉；再使用清洗用水量的１／３，对上次未清洗干净的部分仔细清洗；最后用一半的剩余将绝缘子残留的污秽物冲洗干净。
并保留少量水用于收集污液时清洗工具和盆子；3.将清洗后的污液使用漏斗倒入污液瓶中，倒入前可轻微的摇晃清洗盆，以便将污液沉淀物倒入瓶中，如果盆中沉淀物较多，可将瓶中上面较轻的的污液倒回盆中，摇匀后再倒入污液收集瓶中，使用清洗时剩余的水将盆子和其他清洗工具清洗干净后，倒入污液瓶中。
4.将盐密仪导电极和探头插入污液中，打开仪器电源，等待显示数据稳定，即为电导率值；5.按“确认”，此时显示“E——”字样，输入所清洗表面积，按“确认”；6.确认后，屏幕会闪显“L——”然后显示溶液体积，单位为“mL”，如与实际值不符按“清除”后按实际输入；7.确认后屏幕显示等值附盐密度值；8.选好滤纸后，将折叠好的滤纸用记号笔写上与污液对应编号，将滤纸放入烘箱，设定温度为60℃,打开鼓风两个小时后．对每张滤纸使用天平称量,并作好记录；9.将叠好的滤纸贴好漏斗后，再用蒸馏水冲洗一次滤纸，然后将准备好的漏斗放在漏斗架上，下面放一干净的烧杯承接滤液，漏斗出口长的一边紧靠杯壁，采用“倾注法”过滤，就是先将上层清液倾入漏斗中，使沉淀尽可能留在污液容器内。
输电线路绝缘子等值附盐密灰密度的测试课件
对测试数据进行统计分析，得出结论，为输电线路绝缘子 的维护和更换提供依据。
04Leabharlann 测试结果分析等值附盐密度测试结果分析
1
测试方法概述
等值附盐密度测试是评估输电线路绝缘 子污染程度的重要手段，通过测量绝缘 子表面的导电物质含量，间接推算出盐 密值。
02
测试原理
等值附盐密度的测试原理
等值附盐密度是指绝缘子表面等值附着盐的量，通常以质量 或面积表示。测试原理基于测量绝缘子表面盐的溶解量或溶 解速度，通过计算得出等值附盐密度。
测试方法包括浸泡法、喷淋法、电导率法等，根据不同情况 选择合适的测试方法。
灰密度的测试原理
灰密度是指绝缘子表面灰烬的量，通 常以质量或面积表示。测试原理基于 测量绝缘子表面灰烬的质量或覆盖面 积，通过计算得出灰密度。
测试角度
测试角度的变化也会影响 测试结果，应保持稳定的 测试角度进行测试。
测试误差的来源和减小方法
仪器误差
仪器本身存在的误差是不 可避免的，应选择精度高 、稳定性好的仪器进行测 试。
人为误差
人为误差是测试误差的主 要来源之一，应加强培训 ，提高测试人员的技能水 平。
环境误差
环境因素的变化会影响测 试结果，应选择合适的环 境条件进行测试，并记录 环境数据以便后续分析。
$item2_c{单击此处添加正文，文字是您思想的提炼，为了最终呈现发布的良好效果单击此处添加正文单击此处 添加正文，文字是您思想的提炼，为了最终呈现发布的良好效果单击此处添加正文单击此处添加正文，文字是 一二三四五六七八九十一二三四五六七八九十一二三四五六七八九十一二三四五六七八九十一二三四五六七八 九十单击此处添加正文单击此处添加正文，文字是您思想的提炼，为了最终呈现发布的良好效果单击此处添加 正文单击此处添加正文，文字是您思想的提炼，为了最终呈现发布的良好效果单击此处添加正文单击5*48}
测量绝缘子饱和盐密(饱和污秽度)技术要求
测量绝缘子饱和盐密（饱和污秽度）技术要求1.总则1.1适用范围1.1.1本技术要求适用于额定电压10kV~500kV三相交流电力系统中架空线路和发电厂、变电所绝缘子盐密及饱和盐密测量。
1.1.2本技术要求适用于国家电网公司系统, 发电公司及其他网省公司可参照执行。
1.2目的测量绝缘子的饱和盐密是一项新的工作, 尽管国内有几十年的盐密测量经验，但其方式、方法对饱和盐密却不完全适用。
随着防污工作的深入开展及IEC 有关标准的公布，对污秽度测量也提出了更高的要求。
制定本要求的目的在于统一测量标准, 规范测量方法, 使饱和盐密测量工作正规化、标准化。
2.参考标准IEC 60815-1:2002《污秽条件下高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则》GB/T XXXX.1-200X《污秽条件下高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则》3.名词解释3.1饱和盐密绝缘子表面在长期积污过程中, 经历积污(冬季)—清洗(雨季)—再积污(冬季)—再清洗(雨季)……这一循环往复, 表面盐密不断增长。
一般经若干年可达到动态平衡状态, 该状态下测得的盐密值即为绝缘子饱和盐密值。
3.2参照盘形悬式绝缘子使用来测量现场污秽严重程度的XP-70、XP-160、XWP2-70、XWP2-160、LXP-70、LXP-160盘形悬式绝缘子。
3.3等值附盐密度（简称盐密）(ESDD)溶解后具有与从给定绝缘子的绝缘体表面清洗的自然沉积物溶解后相同电导率的氯化钠总量除以表面积，一般表示为mg/cm2。
3.4不溶物密度（简称灰密）(NSDD)从给定绝缘子的绝缘体表面清洗的非可溶残留物总量除以表面积，一般表示为mg/cm2。
3.5带电积污系数K1指带电运行绝缘子所测ESDD、NSDD值与不带电积污的同种运行绝缘子所测ESDD、NSDD的比值，K1一般为1.1~1.3。
3.6形状积污系数K2指参照绝缘子（又称形状积污系数绝缘子）所测ESDD、NSDD与某种运行绝缘子所测ESDD、NSDD的比值。
绝缘子盐密度测量规定
福建龙源忠门风力发电有限公司绝缘子附盐密度测量方法及规定对绝缘子表面进行等值盐量的测量可确定在污秽层中可溶性导电物质数量，判定所测区段电气元件受污染程度，是制订防污闪措施和指导适时清扫的重要依据。
一、测量等值盐密的目的等值附盐密度简称等值盐密，含义是把绝缘子表面的导电污物密度转化等值为单位面积上含有多少毫克的盐(NaCl)。
所谓等值盐密，实际上是一个平均量。
盐密值应用比较广泛，它是输变电设备划分污秽等级的根据之一，也是选择绝缘水平和确定外绝缘维护措施的依据。
相关规程新增这个测试项目的目的是累积每条线路或变电站污染状况的定量数据，为准确调整防污绝缘水平提供依据。
所以它不是判断某一具体的绝缘子是否需要更换，而是对整个变电站的爬电比距与污染状况是否相适应做出判断。
二、测量等值盐密的方法等值盐密的测量方法是将待测瓷表面的污物用蒸馏水(或去离子水)全部清洗下来，采用电导率仪测其电导率，同时测量污液温度，然后换算到标准温度(200C)下的电导率值，再通过电导率和盐密的关系，计算出等值含盐量和等值盐密值。
应当指出，测量时应分别在户外能代表当地污染程度的至少一串悬垂绝缘子和一根棒式支柱绝缘子上取样，而且测量应在当地积污最重的时期进行。
推荐使用电导仪对绝缘表面污秽的盐量进行检测。
电导仪应满足下列条件：盐密测量范围0～103mg/m1；电导率 0～10-4μS/cm；温度补偿范围5～530C;引用误差<1.5%；最大显示值1.999。
三、绝缘子试品取样原则(1)按污秽区域分布图，对自然污秽区按5～10km半径选择被测杆塔上的绝缘子，对工业污秽区按污源半径5km选择被测绝缘子。
对同一走向多条线路，东西走向可首选取西边线路。
同时选取较低杆塔，背风处的杆塔，还要兼顾周边环境，对河、湖、水塘、湿地边的杆塔应是首选的对象。
对鸟类出没频繁地区也应有代表性的选取。
可结合雷电定位系统历史数据，对易雷击区也应有代表性的选取。
(2)测点确定后，应保持稳定，一般为三年，确因污源变动或出现新的污源点应适当变动或增加测点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.2.1 取样及运输: 与盐密测量相同。
3.2.2 样品清洗:用适量的蒸馏水将绝缘子上的污秽物清洗下来即可（水量不需计算来确定，水
量不影响结果）。
3.2.3 滤纸编号及称重：根据试品污秽溶液的个数决定要使用滤纸的数量，一个试品
使用一张滤纸。溶液量较多时，可以用多张滤纸来过滤溶液，以加快过滤速度,然后将的表面 积
式中 K 为换算指数：当仪器度数≤800 S/cm 时，K 取 0.910 ；
2
当 800 S/cm ≤仪器度数≤3000 S/cm 时，K 取 0.925； 当 3000 S/cm ≤仪器度数≤20000 S/cm 时，K 取 0.938。 3.1.5 重复上述步骤，将所有的单元裙段每串绝缘子中取样的各片绝缘子的盐密值加 起来取平均值，该数值就是整串绝缘子串的盐密值。
秽物全部清洗于水中，清洗范围除铁脚及浇装水泥面以外的全部瓷表面。当被测绝缘
子表面的面积与普通型绝缘子的不同时，可根据面积大小按比例增减用水量，例如：
清洗一片防污悬式绝缘子所用蒸馏水量 VA，可按下式计算：
VA 300 S防污（mL） S普通
S 防污：被试防污绝缘子的表面积
S 普通：普通绝缘子的表面积
接地端和被测绝缘子的接地端，再将功能开关调节至 2500V 或 5000V，将测试棒接触被测回路后按 下测试开关。绿色 LED 点亮时，读取外圈（高量程）刻度上的绝缘电阻值，若红色 LED 点亮时，读 取内圈（低量程）刻度值，并做相应记录。 3.3.4 测试结束后，解除“PRESS TO TEST“测试开关并等待几秒后再将测试棒与被测回路断开， 这是为了释放被测回路上存储的电量。
3.2.6 称重：将干燥的污秽滤纸从电气烘干箱中取出，立即放置在盛有变色硅胶的干
燥器中，等到冷却到室温后从干燥器中取出，立即用 YLPT 型分析天平称出每一张滤纸
的重量（在 30 秒之内完成称量过程），并按照编号做好记录。
3.2.7 灰密值的计算：
灰密（NSDD）测量的计算按式（l）进行最后计算：
NSDD 1000 (WF WI )
Ⅰ 10km～50km 地区。在污闪季节中干燥少雾(含毛毛雨)或雨
量较多时
大气中等污染地区，轻盐碱和炉烟污秽地区，离海岸盐场
Ⅱ 3km～10km 地区，在污闪季节中潮湿多雾(含毛毛雨)但雨
量较少时
大气污染较严重地区，重雾和重盐碱地区，近海岸盐场
Ⅲ 1km～3km 地区，工业与人口密度较大地区，离化学污源和
1 目的和适用范围
绝缘子盐密、灰密、电阻操作手册
