LED显示屏模组安装成整屏步骤详解
LED显示屏组装详细教程配图操作
LED显示屏组装详细教程配图操作LED显示屏组装教程内部资料注意保密组装LED条屏幕1. LED条屏概述LED屏幕，作为新的媒体，运动的发光图文，更容易吸引人的注意力，信息量大，随时更新，有着非常好的广告和告示效果。
LED屏比霓虹灯更加简单，容易安装和使用，效果变化更多，可以随时更新内容，是很好的户内外发视觉媒体。
LED屏幕属于高科技电子产品，价格比较高，以前集中在政府和单位中使用。
技术不断进步，价格不断降低，组装和维护更加简单。
小型的LED条屏，因为价格便宜，安装和使用简单，漫漫被大众接受，逐步走进大小店铺，应用更加大众化，逐步开始普及。
2. 条屏应用：2.1. 广告应用---新媒体，新效果，新业务LED条屏幕作为新的媒体，也是新型的装饰材料，可以嵌入到很多室内装饰当中，使装饰更加富有动感，不断更新的字幕，可以作为新告示板，宣传优惠和促销信息等。
极大地提高了室内装饰的档次，有着良好的视觉效果。
由于LED条屏幕的安装和使用有一定的技术含量，制约了在广告行业的发展。
掌握LED技术，可以提高室内装饰的技术含量，扩展业务。
2.2. 系统集成--2次开发LED条屏幕，由于控制简单，嵌入到各类面向大众的设备。
字体大，富有动感，信息量大，适合远距离观看，及时向大众播报最新消息，吸引大众注意。
广泛应用到排队系统，报站系统，饮水机等。
LED条屏控制卡，功能简单稳定，可以很方便地嵌入到系统里面，为开发者省去了开发LED显示的烦琐工作，将注意力更多地集中在系统的功能和创新。
LED条屏控制卡开发包，提供了详细的开发例子，为你系统集成和2次开发提供了很好环境。
_3. 组装意义LED产业链已经很完善，所有的配件都可以很容易在网上买到，LED的技术参数，日趋统一，行业标准基本形成，所有零配件都已经模块化。
为自行组装LED屏幕奠定基础。
LED条屏，由于材料成本低，零售价格高，当批量向LED屏幕供应商采购的时候，成本和价格不好控制。
led显示屏制作安装施工方案
LED显示屏制作安装施工方案1. 引言LED（Light Emitting Diode）显示屏具有高亮度、高清晰度、大视角、耐用等优点，被广泛运用于室内外广告牌、舞台背景和大型体育场馆等场所。
本文档将详细介绍LED显示屏的制作、安装和施工方案，以帮助读者了解整个过程。
2. 制作步骤2.1 硬件准备在制作LED显示屏之前，我们需要准备以下硬件设备：•LED显示屏面板•控制卡•电源供应器•铝合金边框•数据线和电源线2.2 拼接面板首先，我们需要将LED显示屏面板按照一定规格进行拼接。
拼接过程如下：1.将LED显示屏面板按照拼接规格进行排序，确保连接的边缘平整。
2.使用螺丝固定器将相邻的面板连接在一起，确保面板之间的间距均匀。
3.检查面板拼接是否牢固，并修复任何松动或不规则的连接。
2.3 安装控制卡和电源供应器安装LED显示屏的控制卡和电源供应器是确保显示屏正常工作的重要步骤。
以下是安装步骤：1.将控制卡插入控制卡插槽，并确保插槽稳固连接。
2.将电源供应器与控制卡连接，并确保连接牢固。
3.连接电源线和数据线，确保连接安全可靠。
2.4 安装边框安装边框是为了增加LED显示屏的结构稳定性和美观度。
以下是安装步骤：1.根据LED显示屏的尺寸，选择合适的铝合金边框。
2.使用螺丝将边框固定在面板的边缘，确保边框与显示屏平整连接。
3.检查边框的固定情况，修复任何松动或不规则的连接。
2.5 测试和调试在完成LED显示屏的电气安装后，我们需要进行测试和调试确保显示屏正常工作。
以下是测试和调试步骤：1.连接电源并开启显示屏，观察LED是否正常亮起。
2.使用控制卡和相关软件调整显示屏的亮度、色彩及显示内容。
3.检查显示屏的画面是否清晰无误，修复任何显示异常的问题。
4.测试LED显示屏在各种环境条件下的工作情况，如光线强度和温度变化。
3. 安装施工方案3.1 前期准备在安装LED显示屏之前，我们需要进行一些前期准备工作。
以下是准备步骤：1.确定好显示屏的安装位置和方向，并进行必要的测量工作。
四种LED显示屏连接方式讲解
四种LED显示屏连接方法LED大屏幕是通过一块块LED模块组装而成，组装是一个复杂而繁琐的工程，每个环节都要求细致再细致，且还要专业知识供应的技术人员才能够将LED大屏幕组装好。
今天彩光科技就来说说组装LED大屏幕有哪几种形势，以及组装LED大屏幕可能会出现的问题及排查方式在LED大屏幕组装过程中，组装步骤一环接着一环，环环都要小心，否则LED大屏幕效果就会产生影响。
为满足LED大屏幕大面积、高亮度、动态显示屏等应用的要求，以及与LED相配套驱动器的驱动匹配要求。
下面主要介绍四种LED大屏幕连接形式：1、LED大屏幕整屏并联组装方式：简单并联方式中的LED1-n首尾并联，工作时每个led上承受的电压相等。
这种可靠性不高，不过也争对这问题采取了独立匹配的并联形式，具有驱动效果好、单个LED大屏幕保护完整，故障时不影响其它的工作、可以匹配具有较大差异等特点。
2、LED大屏幕整屏串联组装方式：一种是独立匹配的并联形式简单的并联形式，另一种是简单的并联形式。
一般简单的串联连结方式中的LED1-n、首尾相连，led显示屏工作时流过的电流相等。
另一种就是带旁路的串联连结方式为1.1的改进方式。
3、LED大屏幕交叉阵列组装方式：交叉阵列形主要是为了提高LED大屏幕工作的可靠性，降低故障率提出来的。
4、LED大屏幕混联组装方式：由上诉说的并联和串联各自提出的优点综合.也包括2种。
一种是先并后串的混联方式，另一种是先串后并的混联方式。
这四种LED大屏幕组装连接方式各有个的优劣势，根据不同的应用，选择最适合的LED 大屏幕连接方式。
许多工程技术人往往忽略这点，导致LED大屏幕出现各种各样的连接故障，最终影响产品质量，而降低用户信任度。
组装LED大屏幕可能会出现的问题及排查方式01.加载不上可能是哪些原因造成的?加载不上可能是由于以下几种原因造成的，请根据所列各项与您的操作进行对照：A.确保控制系统硬件已正确上电.(+5V)B.检查并确认用于连接控制器的串口线为直通线，而非交叉线.C.检查并确认该串口连接线完好无损并且两端没有松动或脱落现象.D.对照led显示屏控制软件和自己选用的控制卡来选择正确的产品型号、正确的传输方式、正确的串口号、正确的波特率并对照软件内提供的拨码开关图正确地设置控制系统硬件上的地址位及波特率.E.查看跳线帽是否松动或脱落;如果跳线帽没有松动现象，请确保跳线帽的方向正确.F.如经过以上检查并校正后仍然出现加载不上，请用万用表测量一下，是否所连接的电脑或控制系统硬件的串口被损坏.以确认是否应送还电脑厂家或将控制系统硬件送还检测.02.通讯不上可能是什么原因造成的?通讯不上与加载不上的原因大致相同，可能是由于以下几种原因造成的，请根据所列各项与您的操作进行对照：A.确保控制系统硬件已正确上电.(+5V)B.检查并确认用于连接控制器的串口线为直通线，而非交叉线.C.检查并确认该串口连接线完好无损并且两端没有松动或脱落现象.D.对照led显示屏控制软件和自己选用的控制卡来选择正确的产品型号、正确的传输方式、正确的串口号、正确的波特率并对照软件内提供的拨码开关图正确地设置控制系统硬件上的地址位及波特率.E.查看跳线帽是否松动或脱落;如果跳线帽没有松动现象，请确保跳线帽的方向正确.F.如经过以上检查并校正后仍然出现加载不上，请用万用表测量一下，是否所连接的电脑或控制系统硬件的串口被损坏.以确认是否应送还电脑厂家或将控制系统硬件送还检测.03.为什么系统会提示“请连接led显示屏控制器”字样?很多客户朋友从公司网站上的“下载中心”里直接下载得到“led显示屏控制系统”，安装后运行20分钟后即会出现“请连接led显示屏控制器”字样的提示，这是由于系统在测试的时间内未检测到诣阔控制系统硬件的原故.此时，请将您购得的led显示屏控制系统硬件的一端与电脑相连，另一端与HUB分配板相连，HUB分配板的排线插座与led显示屏的各个单元部份的接口相连接.连接完毕后，即可进入到“设置”内的“设置屏参”设置相关参数，完成后关闭再重新打开软件，这时，软件上方会出现“连接成功”字样.此时，系统已检测到显示屏控制系统硬件，便可无时间限制地正常使用了.04.为什么led显示屏控制系统硬件在刚上电的时候会出现几秒钟的亮线或“花屏”?将显示屏控制器与电脑及HUB分配板和显示屏连接妥当后，需要给控制器提供+5V电源以使其正常工作(此时，切勿直接与220V电压相连接).上电瞬间，显示屏上会出现几秒钟的亮线或“花屏”，该亮线或“花屏”均是正常测试的现象，提醒用户显示屏即将开始正常工作.2秒钟内，该现象自动消除，显示屏进入正常工作状态.05.自动或手动亮度调节是什么意思?亮度调节是指在显示屏所能显示的*暗与*亮之间所做出的调整.而非感光调节.自动亮度调节是根据不同的时间段所应出现的不同亮度而由诣阔led显示屏控制系统自动调整至某一预定亮度.手动亮度调节是指终端用户通过对诣阔led显示屏控制系统的操作而使led显示屏达到某一指定亮度.06.为什么控制器一切都正常的时候显示屏上面却没有显示?控制器设置及连接线连接妥善的情况下，有时候led显示屏幕上也会出现没有显示的情况，一般是由以下原因之一造成的，请对照检查：A.led显示屏是否正常上电.B.HUB分配板与显示屏的连线是否接反.C.所编辑并发送的节目是否为空.07.单元板出现整屏不亮、暗亮.A.目测电源连接线、单元板之间的26P排线及电源模块指示灯是否正常.B.用万用表测量单元板有无正常电压，再测量电源模块电压输出是否正常，如否，则判断为电源模块坏.C.量电源模块电压低，调节微调(电源模块靠近指示灯处的微调)使电压达到标准.08.led 显示屏出现黑屏是什么原因造成的?在控制系统运用的过程中，我们偶尔也会遇到led显示屏出现黑屏的现象.同样的一种现象可能是由各种不同的原因导致的，就连显示屏变黑的过程也会因不同操作或因不同环境而异.比如它可能是一上电的瞬间就是黑的，也可能在加载过程中变黑，还可能是在发送完毕后变黑等等.遇到这种现象请注意可参照以下各个方面来判断“故障”：A.请确保包括控制系统在内的所有硬件已全部正确上电.(+5V，勿接反、接错)B.检查并再三确认用于连接控制器的串口线是否有松动或脱落现象.(如果在加载过程中变黑，很可能是因为该原因造成，即在通讯过程中由于通讯线松动而中断，故而屏黑.千万不要以为显示屏体没有动，线就不可能松动，请动手检查一下，这对您想要快速解决问题很重要.)C.检查并确认连接led显示屏及与主控制卡相连的HUB分配板的是否紧密连接、是否插反。
led显示屏拼接方法
led显示屏拼接方法LED显示屏拼接方法。
LED显示屏是一种广泛应用于商业广告、舞台演出、体育赛事等领域的显示设备，其拼接方法直接影响到整体显示效果。
在LED 显示屏的拼接过程中，需要注意一些关键步骤和技巧，以确保拼接后的显示效果达到最佳状态。
下面将介绍LED显示屏的拼接方法，希望对您有所帮助。
1. 确定拼接方式。
在拼接LED显示屏之前，首先需要确定拼接方式。
常见的拼接方式包括横向拼接和纵向拼接。
横向拼接是指将LED模块按照水平方向进行排列，而纵向拼接则是按照垂直方向进行排列。
在确定拼接方式时，需要考虑显示内容的特点以及实际安装场地的情况，选择最合适的拼接方式。
2. 测量安装场地。
在进行LED显示屏的拼接之前，需要对安装场地进行精确的测量。
包括场地的长度、宽度、高度等尺寸数据，以及墙面的平整度和承重能力等参数。
通过测量数据，可以有效规划LED显示屏的拼接布局，确保拼接后的整体效果符合预期。
3. 进行拼接布局设计。
根据测量数据，进行LED显示屏的拼接布局设计。
在设计过程中，需要考虑到显示内容的分布、分辨率要求、视距等因素，合理规划LED模块的排列方式和拼接位置。
同时，还需要考虑到拼接缝隙的处理方式，确保拼接后的画面整体性和连贯性。
4. 安装固定支架。
在进行LED显示屏的拼接之前，需要安装固定支架。
固定支架的选择和安装位置直接影响到LED显示屏的稳定性和安全性。
在安装固定支架时，需要根据实际情况选择合适的固定方式和材料，确保固定支架的牢固性和稳定性。
5. 进行模块拼接。
在安装好固定支架后，可以开始进行LED模块的拼接。
在拼接过程中，需要注意模块之间的对齐和间距，确保拼接后的画面平整和统一。
同时，还需要进行电源线和信号线的连接，确保各个模块之间的通讯和供电正常。
6. 进行调试和优化。
在完成LED显示屏的拼接后，需要进行调试和优化工作。
通过调试，可以检查拼接后的画面是否完整，颜色是否一致，亮度是否均衡等。

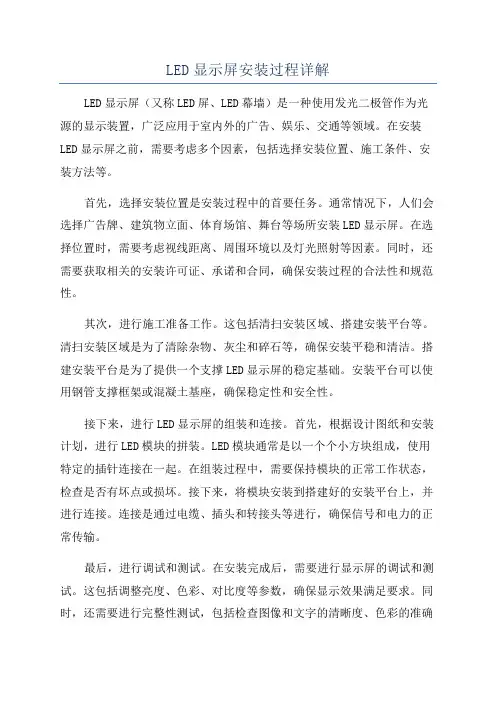

LED显示屏安装过程详解
LED显示屏安装过程详解LED显示屏（又称LED屏、LED幕墙）是一种使用发光二极管作为光源的显示装置，广泛应用于室内外的广告、娱乐、交通等领域。
在安装LED显示屏之前，需要考虑多个因素，包括选择安装位置、施工条件、安装方法等。
首先，选择安装位置是安装过程中的首要任务。
通常情况下，人们会选择广告牌、建筑物立面、体育场馆、舞台等场所安装LED显示屏。
在选择位置时，需要考虑视线距离、周围环境以及灯光照射等因素。
同时，还需要获取相关的安装许可证、承诺和合同，确保安装过程的合法性和规范性。
其次，进行施工准备工作。
这包括清扫安装区域、搭建安装平台等。
清扫安装区域是为了清除杂物、灰尘和碎石等，确保安装平稳和清洁。
搭建安装平台是为了提供一个支撑LED显示屏的稳定基础。
安装平台可以使用钢管支撑框架或混凝土基座，确保稳定性和安全性。
接下来，进行LED显示屏的组装和连接。
首先，根据设计图纸和安装计划，进行LED模块的拼装。
LED模块通常是以一个个小方块组成，使用特定的插针连接在一起。
在组装过程中，需要保持模块的正常工作状态，检查是否有坏点或损坏。
接下来，将模块安装到搭建好的安装平台上，并进行连接。
连接是通过电缆、插头和转接头等进行，确保信号和电力的正常传输。
最后，进行调试和测试。
在安装完成后，需要进行显示屏的调试和测试。
这包括调整亮度、色彩、对比度等参数，确保显示效果满足要求。
同时，还需要进行完整性测试，包括检查图像和文字的清晰度、色彩的准确性、反应速度等。
如果发现问题，需要及时修复，确保显示屏能够正常工作。
总结一下，LED显示屏的安装过程可以分为选择安装位置、施工准备、组装和连接、电源和数据线连接、调试和测试等几个步骤。
在安装过程中，需要注意安全和稳定性，确保顺利完成安装任务并取得良好的显示效果。
安装及调试LED显示屏的全面指南
安装及调试LED显示屏的全面指南
LED显示屏是一种常见的显示设备，本指南将介绍LED显示屏的安装及调试步骤，帮助用户顺利完成安装工作。
第一步：准备工作
1. 确保拥有所有安装所需的工具和材料，包括螺丝刀、支架、电源线等。
2. 仔细阅读LED显示屏的安装手册，了解具体的安装步骤和注意事项。
第二步：安装LED显示屏
1. 根据安装手册的指导，确定LED显示屏的安装位置，并安装支架。
2. 将LED显示屏固定在支架上，并连接电源线和信号线。
3. 开始供电，确保LED显示屏能够正常点亮。
第三步：调试LED显示屏
1. 使用调试工具检查LED显示屏的亮度、色彩和显示效果，进行必要的调整。
2. 测试LED显示屏的显示效果，确保显示内容清晰、稳定。
注意事项
- 在安装和调试过程中，务必遵守相关安全规定，避免触电和其他意外伤害。
- 如果遇到安装和调试问题，应及时联系LED显示屏的厂家或专业技术人员寻求帮助。
通过本指南的指导，您将能够顺利完成LED显示屏的安装和调试工作，享受高质量的显示效果。
LED显示屏安装方法
LED显示屏安装方法
LED显示屏安装步骤：
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。
市场上通用型材无非方形、圆形，但组装方法是一样的。
2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，将框架移开，安装磁铁，下图所示：
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，建议使用SVV2*1.0软芯线，也就是1平方双股软芯线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确。
LED显示屏多种安装方式图文详解
责任编辑：锐凌光电访问量：497LED显示屏根据应用领域不同，分为多种安装方式，有：固定安装、租赁吊装、球场围栏安装。
下面我们将为大家介绍较为常见的6种LED显示屏安装方式：LED显示屏安装方法LED显示屏根据用户使用环境不同，分为多种安装方式，有：壁挂式、悬臂式、镶嵌式、立柱式、站立式、楼顶式、移动式、球场围栏式、租赁吊装式、弧形式等多种安装方式。
以下是LED显示屏多种安装方式图文详解：1、壁挂式安装方式LED显示屏壁挂式安装1）此安装方式通常用于户内或者半户外2）屏体显示面积小，一般不留维修通道空间，整屏取下进行维修，或者做成折叠一体式框架3）屏体面积稍大一些，一般采用前维护设计（即正面维护设计，通常采用列拼装方式）2、立柱式安装方式LED显示屏立柱式安装单立柱与双立柱安装立柱式安装方式有多种，一般作户外广告使用，以下：1）单立柱安装方式：适用于小屏应用2）双立柱安装方式：适用于大屏应用3）封闭式维护通道：适用于简易箱体4）敞开式维护通道：适用于标准箱体3、悬臂式安装方式LED显示屏悬壁式安装1）此方式多用于户内以及半户外2）一般用于通道、走廊入口处，也有车站、火车站、地铁口入口处等3）有用于公路、铁路、高速公路上作交通诱导使用4）屏体设计一般采用一体柜设计，或者吊装结构设计4、悬挂式安装方式LED显示屏悬挂式安装此安装方式与悬臂式安装方式大同小异，应用都一样，屏体采用一体柜设计方案，适用于室内、半户外屏体5、镶嵌式安装方式LED显示屏镶嵌式安装1）整个显示屏体嵌入墙体，显示平面与墙面在同一水平面2）采用简易箱体设计3）一般采用前维护（正面维护设计）4）此安装方式，户内、户外都使用，但一般应用与小点距且显示面积不大的屏体5）一般多用于大厦门口、大楼大厅等6、站立式安装方式LED显示屏站立式安装LED显示屏落地式安装1）一般采用一体柜设计，也有分列式组合设计2）适用于户内小点距规格屏体3）一般显示面积小4）主要典型应用LEDTV设计7、楼顶式安装方式LED显示屏楼顶式安装1）此安装方式抗风力是个关键2）一般带有倾斜角度安装，或者模组采用斜8°设计3）多用于户外广告显示8、足球场围栏式安装方式LED显示屏足球场安装用于足球场四周一圈围栏广告显示屏体视角可随支撑架斜度调节而调整采用软硅胶面罩设计，并且采用软弧顶设计，以免运动碰撞受伤9、租赁吊装方式LED显示屏租赁吊装屏的尺寸按普通屏确定。
LED显示屏模组安装成整屏步骤详解
LED显示屏模组安装成整屏步骤详解文章来源：锐凌光电人气：17分布时间：2017-03-31【S M L】很多人在安装LED显示屏时，为了节约成本，都会选择买边框、模组、排线、电源、控制卡等材料来自己组装成LED显示屏，那么如何把一块块模组组装成一整块大的LED屏幕，并且正常使用呢？LED显示屏厂家小编为您详解磁吸条屏安装步骤。
先算一下尺寸：单元板用的是P5的全彩模组尺寸为320*160mm，长15块，高12块，这块彩屏共用180块模组。
320*15＝4800mm，160*12＝1920mm，净面积为4800mm*1920mm各加10mm的余头（除去包不锈钢用去2mm，最后板的接缝为5-8mm。
上下的余头可以留到上面从正面看看不到），边框尺寸为4810mm*1930mm。
P5室内模组长尺寸320mmP5室内模组宽尺寸160mmP5室内模组背面一、首先做边框从市场上买4*4的方钢4根2*2的4根（6米长），先用4*4的方钢做一个田字架，大边框的尺寸为4850mm*1970mm，因为小边框内的尺寸才是装屏的尺寸，方钢为40mm，所以是这个尺寸。
焊的时候用钢角尺尽可能的焊好90度角。
中间那个尺寸不重要。
田字架做好后，开始在上面焊小方钢，小方钢的内部尺寸为4810mm*1930mm四角及中部用剩下的4*4方钢切成小段焊上去方便包不锈钢。
4*4和2*2方钢方通焊接方通焊接1方通焊接2 方通焊接3方通焊接4小连框做好后开始焊背条，前两块用板量着焊，找到尺寸后一直往下焊就行了。
背条是40mm宽的，长度为1980mm左右，两头能够着好焊就行。
焊好后的边框（照的是背面）边框就可以拿到大厅内安装了。
墙顶部做好两个角钢挂钩。
焊接背条方钢背条把焊接好的方钢固定在墙上二、装电源、控制卡、模组架子挂好后，四周留10mm的空隙，因为室内屏不能做成加风扇的箱体框，只有靠这10mm的空隙简单通风了。
装电源的时候先接好两条成品电源线，5V输出一定要看好正负极，如果接反电源输出线的话，电源线、模组当时就冒烟，如果还连控制卡的话卡也烧了。
LED显示屏安装工程施工方案
LED显示屏安装工程施工方案一、工程概况本工程为LED显示屏的安装工程，包括LED显示屏的安装、调试和验收等一系列工作。
安装地点为室内，并根据实际情况确定最佳安装位置和方法。
二、安装方案1.施工前准备（1）根据施工图纸和设计要求，准确计算电源线路长度、控制线路长度和信号源线路长度，配备相应长度的电线和接口器材。
（2）确认安装位置，并确保安装地面平整、稳固，方便进行安装工作。
（3）确认所需的安装围墙或安全扶手的位置和尺寸，并进行施工准备。
2.电源线路布置（1）根据设计要求，从外电箱处引入电源线，并进行线路敷设。
注意保证线路的安全性和美观性，避免线路过长、过多弯折等情况。
（2）根据显示屏安装位置，布置好各个分段供电点，确保安装地点附近有足够的电源插座。
3.控制线路布置（1）根据设计要求，将控制器和显示屏之间的控制线路进行连接，确保信号的稳定传输。
（2）控制线路的敷设尽量避免与电源线路重合，并进行隐蔽布线，保证美观。
4.LED显示屏的安装（1）清洁安装区域，确保无尘、无杂物，防止灰尘进入LED显示屏。
（2）根据LED显示屏的尺寸和形状，进行支撑架的安装，并确保支撑架的稳固牢固。
（3）将LED显示屏模块逐一安装到支撑架上，并根据设计要求进行拼接和固定。
（4）安装完成后，检查显示屏的水平度和平整度，并及时调整。
5.调试和验收（1）根据工程要求，进行LED显示屏的调试工作。
（2）调试包括：亮度调整、色彩校正、画面分辨率设置等。
（3）调试完成后，进行显示屏内容的验收，确保图像质量和内容精确无误。
6.安全措施（1）在搬运和安装过程中，要使用合适的工具和设备，确保安装人员的安全。
（2）在高处施工时，要采取必要的防护措施，如安装安全网、设置安全扶手等，以防止工作人员受伤。
三、保养与维护1.定期对LED显示屏进行检查和保养，特别是在高使用频率和恶劣环境下使用的场所，应增加保养次数。
2.检查供电线路和控制线路的连接是否松动，如有松动及时拧紧。
LED显示屏 模组安装作业指导书
3NO 模组
箱体静电环电批/风批胶锤1/1审 批作业指导书
后工序生产工 作 名 称
模组安装制 作 日 期2007/7/6
版本注意事项
文件编号 NO 使 用 物 料
作业顺序及内容
页 数1、拿起模组先检查防水胶圈，再确认向上标识是否与铁箱方向一致.
2、一人在箱体正面扶着模组，一人在后面打螺丝
3、当模组间缝隙过大而手工无法调整时，可用胶锤轻轻敲击模组边缘1、作业过程中应做好静电防护
2、模组是否装有防水胶圈，胶圈是否装好
3、模组向上方向要和铁箱向上方向相符
4、注意模组表面平整度，模组间左右，上下缝隙应﹤１mm。
5、电批/气批的扭力要合标准
6、螺丝要打紧到位，不要出现打花现象使 用 工 具批 准 作 成组合机牙螺丝
12312防水胶圈向上标识。
LED显示屏模组安装成整屏步骤详解
LED显示屏模组安装成整屏步骤详解文章来源：锐凌光电人气：17分布时间：2017-03-31【S M L】很多人在安装LED显示屏时，为了节约成本，都会选择买边框、模组、排线、电源、控制卡等材料来自己组装成LED显示屏，那么如何把一块块模组组装成一整块大的LED屏幕，并且正常使用呢？LED显示屏厂家小编为您详解磁吸条屏安装步骤。
先算一下尺寸：单元板用的是P5的全彩模组尺寸为320*160mm，长15块，高12块，这块彩屏共用180块模组。
320*15＝4800mm，160*12＝1920mm，净面积为4800mm*1920mm各加10mm的余头（除去包不锈钢用去2mm，最后板的接缝为5-8mm。
上下的余头可以留到上面从正面看看不到），边框尺寸为4810mm*1930mm。
P5室内模组长尺寸320mmP5室内模组宽尺寸160mmP5室内模组背面一、首先做边框从市场上买4*4的方钢4根2*2的4根（6米长），先用4*4的方钢做一个田字架，大边框的尺寸为4850mm*1970mm，因为小边框内的尺寸才是装屏的尺寸，方钢为40mm，所以是这个尺寸。
焊的时候用钢角尺尽可能的焊好90度角。
中间那个尺寸不重要。
田字架做好后，开始在上面焊小方钢，小方钢的内部尺寸为4810mm*1930mm四角及中部用剩下的4*4方钢切成小段焊上去方便包不锈钢。
4*4和2*2方钢方通焊接方通焊接1方通焊接2方通焊接3方通焊接4小连框做好后开始焊背条，前两块用板量着焊，找到尺寸后一直往下焊就行了。
背条是40mm宽的，长度为1980mm左右，两头能够着好焊就行。
焊好后的边框（照的是背面）边框就可以拿到大厅内安装了。
墙顶部做好两个角钢挂钩。
焊接背条方钢背条把焊接好的方钢固定在墙上二、装电源、控制卡、模组架子挂好后，四周留10mm的空隙，因为室内屏不能做成加风扇的箱体框，只有靠这10mm的空隙简单通风了。
装电源的时候先接好两条成品电源线，5V输出一定要看好正负极，如果接反电源输出线的话，电源线、模组当时就冒烟，如果还连控制卡的话卡也烧了。
led显示屏安装
LED显示屏安装引言LED显示屏是一种高亮度、高清晰度的显示设备，广泛应用于室内和室外的广告、展示和信息发布场合。
本文档将介绍如何安装LED显示屏。
准备工作在安装LED显示屏之前，需要进行一些准备工作：1.布线规划：确定LED显示屏的布置位置，测量墙壁或支架的尺寸，并考虑电源和控制系统的位置。
2.材料准备：准备好LED显示屏模块、电源和控制系统，确保所有材料完好无损。
3.工具准备：准备好电钻、螺丝刀、扳手和其他常用工具。
步骤1. 安装支架或挂架安装LED显示屏之前，首先需要安装支架或挂架。
根据布线规划确定的位置，在墙壁或适当的结构上安装支架或挂架。
使用电钻和螺丝刀将支架或挂架固定在适当位置上。
2. 连接电源和控制系统将LED显示屏模块的电源线和控制线连接到电源和控制系统上。
确保连接正确无误，并将线缆隐藏在墙壁或其他合适的位置。
3. 安装LED显示屏模块根据布线规划，在支架或挂架上安装LED显示屏模块。
使用螺丝刀或扳手将模块固定在支架或挂架上，并确保模块安装牢固。
4. 调整显示效果安装完成后，需进行显示效果的调整。
通过控制系统对LED显示屏进行设置，包括亮度、对比度、色彩等参数的调整，以获得最佳的显示效果。
5. 进行测试LED显示屏安装完成后，进行测试以确保一切正常。
通过控制系统发送测试信号，观察显示屏是否正常工作，确保显示效果清晰、稳定，并检查是否有任何故障或缺陷。
常见问题解答Q: 是否需要专业人员进行LED显示屏的安装？A: 安装LED显示屏通常需要一定的技术和经验，建议请专业人员进行安装，以确保安装质量和操作安全。
Q: LED显示屏的控制系统应如何选择？A: 控制系统的选择应根据LED显示屏的规格和需要控制的功能来确定。
不同的控制系统具有不同的功能和适用范围，建议咨询专业人员或供应商以获取合适的控制系统。
Q: 如何调整LED显示屏的亮度和色彩？A: 大多数LED显示屏具有内置的亮度和色彩调节功能，可以通过控制系统进行设置和调整。
LED全彩显示屏组装工艺规范,安装指导及售后维修
.目录一、LED全彩屏组成及分类 (2)1. 组成部分 (2)2. 分类 (2)3. 生产组装流程 (3)二、生产组装工艺 (3)1. 组装流程 (3)1.1 全彩外框结构制作 (3)1.2 模组组装 (3)1.3 灯板拼装 (4)1.4 连接成品扁线 (4)1.5 安装开关电源 (4)1.6 制作电源线，连线 (5)1.7 切割接收卡亚克力板 (5)1.8 调试、老化 (6)1.9 检验，包装入库 (6)三、LED全彩屏现场安装规范 (7)1. 安全指示 (7)1.1安全标示说明 (7)1.2 安全说明 (7)2. LED全彩箱体结构安装规范 (8)2.1 显示单元箱体 (8)2.2 安装用标准件及工具 (8)2.3 安装操作步骤 (8)2.3.1 校验钢架 (8)2.3.2 安装箱体 (9)3. 室内LED全彩磁吸式结构安装规范 (14)3.1 安装现场勘测，布线 (14)3.2嵌入式LED全彩屏铁方管结构安装 (14)3.2.1安装用标准件及工具 (14)3.2.2 安装步骤 (14)3.3 挂装LED全彩屏铁方管结构安装 (17)3.3 模组拼接、连线调试。
(17)3.3.1 安装开关电源，接收卡 (17)3.3.2 模组拼接 (18)3.3.3 调试 (18)3.3.4 培训 (18)四、硬件调试 (18)五、LED全彩显示屏常见故障处理 (19)一．调试常见故障处理 (19)二．模组故障及维修 (20)一、LED全彩屏组成及分类1. 组成部分控制系统显示端外框结构2. 分类按室内、外安装方式分：室内全彩嵌入式室内全彩箱体式室内全彩挂装式室外全彩箱体式同步控制系统（控制卡）：灵星雨、德普达、TC-LC、中庆控制卡是LED显示屏核心部件，控制信号的传入，传出。
全彩屏主要用的是同步控制卡。
同步卡就是通过PC与LED同步（进入复制模式），例如灵星雨卡，用LED演播室软件达到PC与屏同步，可实现文件，视频的播放。
LED显示屏安装及调试方案
LED显示屏安装及调试方案1. 引言本文档旨在提供一份LED显示屏的安装和调试方案，以确保LED显示屏的正常运行和最佳效果。
2. 安装步骤以下是安装LED显示屏的步骤：2.1 验收在开始安装之前，确保已经完成下列验收工作：- 检查LED显示屏的数量和型号是否与订单一致；- 检查所需的安装设备和工具是否齐全；- 检查安装场地的电源和布线情况。
2.2 组装支架根据LED显示屏的尺寸和重量，选择适当的支架，并按照以下步骤进行组装：1. 确保支架的结构牢固，能够承受LED显示屏的重量；2. 按照支架的使用说明，正确安装支架并固定。
2.3 安装屏体将屏体按照以下步骤安装到支架上：1. 使用安装工具将屏体固定在支架上，确保屏体与支架紧密连接；2. 根据安装工具的说明，逐步完成屏体安装的细节操作。
2.4 连接电源和信号源完成屏体的安装后，按照以下步骤连接电源和信号源：1. 将电源线连接到LED显示屏上并插入电源插座，确保电源线的连接牢固；2. 根据信号源类型（例如电脑、DVD播放器等），将信号线连接到屏体的信号输入接口；3. 检查连接是否正确并稳定。
3. 调试步骤以下是调试LED显示屏的步骤：3.1 电源检查在开启LED显示屏之前，进行以下电源检查：- 确保电源线连接正确，电源插座正常；- 检查电源指示灯是否亮起。
3.2 信号源检查在开启LED显示屏之前，进行以下信号源检查：- 确保信号线连接正确，信号源正常运行；- 检查信号源设置是否与LED显示屏匹配。
3.3 图像测试开启LED显示屏后，进行以下图像测试：1. 发送一张测试图片或视频到LED显示屏，观察显示效果和图像质量；2. 根据实际需要，调整亮度、对比度和色彩等参数，以获得最佳图像效果。
4. 维护和注意事项为保证LED显示屏的持续正常运行，需遵守以下维护和注意事项：- 定期清洁屏体表面，防止灰尘和污物影响显示效果；- 避免长时间高亮度显示，以防止LED寿命缩短；- 防止水或其他液体进入显示屏内部，以免损坏电路和元件。
LED全彩显示屏组装工艺规范-安装指导及售后维修-图文(精)
目录一、LED 全彩屏组成及分类 . ................................................................... .. (2)1. 组成部分 . ................................................................... . (2)2. 分类 . ................................................................... (2)3. 生产组装流程 . ................................................................... .. (3)二、生产组装工艺...................................................................... (3)1. 组装流程 . ................................................................... . (3)1.1 全彩外框结构制作 . ................................................................... .. (3)1.2 模组组装 . ................................................................... (3)1.3 灯板拼装 . ................................................................... (4)1.4 连接成品扁线 . ................................................................... . (4)1.5 安装开关电源 . ................................................................... . (4)1.6 制作电源线，连线 . ................................................................... .. (5)1.7 切割接收卡亚克力板 . ................................................................... . (5)1.8 调试、老化 . ................................................................... .. (6)1.9 检验，包装入库 . ................................................................... (6)三、LED 全彩屏现场安装规 . ................................................................... . (7)1. 安全指示 . ................................................................... . (7)1.1安全标示说明 . ................................................................... .. (7)1.2 安全说明 . ................................................................... (7)2. LED全彩箱体结构安装规 ..................................................................... . (8)2.1 显示单元箱体 . ................................................................... . (8)2.2 安装用标准件及工具 . ................................................................... . (8)2.3 安装操作步骤 . ................................................................... . (8)2.3.1 校验钢架 . ................................................................... . (8)2.3.2 安装箱体 . ................................................................... . (9)3. 室LED 全彩磁吸式结构安装规 ..................................................................... (14)3.1 安装现场勘测，布线 . ................................................................... .. (14)3.2嵌入式LED 全彩屏铁方管结构安装 .....................................................................143.2.1安装用标准件及工具 . ................................................................... . (14)3.2.2 安装步骤 . ................................................................... .. (14)3.3 挂装LED 全彩屏铁方管结构安装 ..................................................................... (17)3.3 模组拼接、连线调试。
LED显示屏组装详细教程-配图操作
LED显示屏组装教程内部资料注意保密组装LED 条屏幕1. LED 条屏概述LED 屏幕，作为新的媒体，运动的发光图文，更容易吸引人的注意力，信息量大，随时更新，有着非常好的广告和告示效果。
LED 屏比霓虹灯更加简单，容易安装和使用，效果变化更多，可以随时更新内容，是很好的户内外发视觉媒体。
LED 屏幕属于高科技电子产品，价格比较高，以前集中在政府和单位中使用。
技术不断进步，价格不断降低，组装和维护更加简单。
小型的LED 条屏，因为价格便宜，安装和使用简单，漫漫被大众接受，逐步走进大小店铺，应用更加大众化，逐步开始普及。
2. 条屏应用：2.1. 广告应用--- 新媒体，新效果，新业务LED 条屏幕作为新的媒体，也是新型的装饰材料，可以嵌入到很多室内装饰当中，使装饰更加富有动感，不断更新的字幕，可以作为新告示板，宣传优惠和促销信息等。
极大地提高了室内装饰的档次，有着良好的视觉效果。
由于LED 条屏幕的安装和使用有一定的技术含量，制约了在广告行业的发展。
掌握LED 技术，可以提高室内装饰的技术含量，扩展业务。
2.2. 系统集成--2次开发LED条屏幕，由于控制简单，嵌入到各类面向大众的设备。
字体大，富有动感，信息量大，适合远距离观看，及时向大众播报最新消息，吸引大众注意。
广泛应用到排队系统，报站系统，饮水机等。
LED条屏控制卡，功能简单稳定，可以很方便地嵌入到系统里面，为开发者省去了开发LED显示的烦琐工作，将注意力更多地集中在系统的功能和创新。
LED条屏控制卡开发包，提供了详细的开发例子，为你系统集成和2次开发提供了很好环境。
3. 组装意义LED产业链已经很完善，所有的配件都可以很容易在网上买到，LED的技术参数，日趋统一，行业标准基本形成，所有零配件都已经模块化。
为自行组装LED屏幕奠定基础。
LED条屏，由于材料成本低，零T -3.1.1.单元板开关电源和LED 条屏控制卡（每样配件的图片）单元板是LED 的显示核心部件之一，单元板的好坏，直接影响到显示效果的。
LED屏幕的安装以及调试程序
LED屏幕的安装以及调试程序1. 引言本文档旨在提供有关LED屏幕的安装和调试程序的指导。
LED屏幕是一种常见的显示设备，用于展示图像、文字和视频等内容。
正确安装和调试是确保LED屏幕正常运行的关键步骤。
2. LED屏幕的安装步骤安装LED屏幕需要遵循以下步骤：2.1 准备工作在开始安装之前，确保已经完成以下准备工作：- 确定安装位置和屏幕尺寸要求。
- 确保安装位置有足够的支撑结构来承载屏幕的重量。
- 检查电源供应是否满足LED屏幕的要求。
2.2 安装屏幕支架根据LED屏幕的尺寸和安装位置，选择合适的支架，并按照制造商提供的指南进行安装。
确保支架牢固可靠，能够承受屏幕的重量。
2.3 连接电源和信号线将LED屏幕连接到电源和信号线。
确保连接正确并稳定，避免松动或接触不良。
2.4 安装屏幕模块根据制造商提供的指南，将LED屏幕模块按照正确的顺序和位置安装在支架上。
确保模块之间的连接牢固可靠，并且没有松动或损坏的部分。
2.5 完成安装确认LED屏幕模块安装完毕后，进行最后的检查。
确保屏幕安装牢固，没有松动的部分。
然后接通电源，检查屏幕是否正常显示。
3. LED屏幕的调试程序在安装完成后，需要进行调试程序来确保LED屏幕正常运行。
以下是LED屏幕调试程序的一般步骤：3.1 检查电源供应确保电源供应符合LED屏幕的要求，并且电源连接正确。
检查电源线是否完好无损，插头是否接触良好。
3.2 调整亮度和对比度根据实际需要，调整LED屏幕的亮度和对比度。
确保显示效果清晰明亮，并且符合预期要求。
3.3 测试显示效果通过发送测试图像或视频，测试LED屏幕的显示效果。
检查图像是否清晰，颜色是否准确，是否存在像素点故障等问题。
3.4 调整显示参数根据实际需要，调整LED屏幕的显示参数，如色彩饱和度、色温等。
确保显示效果满足客户的要求和期望。
3.5 完成调试当LED屏幕的显示效果符合预期时，调试程序即可完成。
确保所有参数设置保存，并进行最后的功能测试和验收。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED显示屏模组安装成整屏步骤详解
文章来源：锐凌光电人气：17分布时间：2017-03-31【S M L】
很多人在安装LED显示屏时，为了节约成本，都会选择买边框、模组、排线、电源、控制卡等材料来自己组装成LED显示屏，那么如何把一块块模组组装成一整块大的LED屏幕，并且正常使用呢？LED显示屏厂家小编为您详解磁吸条屏安装步骤。
先算一下尺寸：单元板用的是P5的全彩模组尺寸为320*160mm，长15块，高12块，这块彩屏共用180块模组。
320*15＝4800mm，160*12＝1920mm，净面积为4800mm*1920mm各加10mm的余头（除去包不锈钢用去2mm，最后板的接缝为5-8mm。
上下的余头可以留到上面从正面看看不到），边框尺寸为4810mm*1930mm。
P5室内模组长尺寸320mm
P5室内模组宽尺寸160mm P5室内模组背面
一、首先做边框
从市场上买4*4的方钢4根2*2的4根（6米长），先用4*4的方钢做一个田字架，大边框的尺寸为4850mm*1970mm，因为小边框内的尺寸才是装屏的尺寸，方钢为40mm，所以是这个尺寸。
焊的时候用钢角尺尽可能的焊好90度角。
中间那个尺寸不重要。
田字架做好后，开始在上面焊小方钢，小方钢的内部尺寸为
4810mm*1930mm四角及中部用剩下的4*4方钢切成小段焊上去方便包不锈钢。
4*4和2*2方钢
方通焊接方通焊接1
方通焊接2 方通焊接3
方通焊接4
小连框做好后开始焊背条，前两块用板量着焊，找到尺寸后一直往下焊就行了。
背条是40mm宽的，长度为1980mm左右，两头能够着好焊就行。
焊好后的边框（照的是背面）边框就可以拿到大厅内安装了。
墙顶部做好两个角钢挂钩。
焊接背条
方钢背条
把焊接好的方钢固定在墙上二、装电源、控制卡、模组
架子挂好后，四周留10mm的空隙，因为室内屏不能做成加风扇的箱体框，只有靠这10mm的空隙简单通风了。
装电源的时候先接好两条成品电源线，5V输出一定要看好正负极，如果接反电源输出线的话，电源线、模组当时就冒烟，如果还连控制卡的话卡也烧了。
每根成品电源线有两个接头，这样每块电源能带四块模组。
然后是220V连接，用2平方的软铜线把每一排串在一起就行，最后出三组220V电源线，进一个空开，空开上面进一对6平方的铜线。
这块屏功率大约9千瓦，所以6平方线有剩余。
电源接好后装控制卡，控制卡用的是5块同步接收卡。
LED显示屏电源5V 40A
把电源固定在条屏的位置上
LED显示屏接收卡
三、接收卡与模组连接
每张卡带三列模组，共36块板，这样每三列装一块卡，从就近的电源上取5V给卡供上电，注意正负极，然后用网线把5张卡连起来，靠电源接头的网口是输入口，右边是第1块卡，也是头卡，输入接的是电脑的千兆网卡，然后输出网口接的是第2块卡的输入口，第2块卡的输出口接的是第3块卡的输入口，这样一直到最后一张卡，第5张卡，输入接第4张卡的输出。
输出口为空。
接收卡连网线示意图
装模组之前要用不锈钢包边，这仅仅是为了好看，也是安装单位要求的，专门找来了做不锈钢的师傅来量了尺寸，我估算了下他量完钢结构后加大了5mm吧，为方便能好安装又能卡死。
LED模组不锈钢包边
LED模组不锈钢包边1 四、安装模组
扣好不锈钢边后就能开绐上模组了。
从上往下或从下往上装，自带的排线长短只适合模组与模组的连接，从控制卡到模板的长排线是要自己做的，（也可以跟卖模组的要）最上面和最下面用的排线最长，大概是1米半长，下面开始制作长排线。
在方钢上安装LED模组
LED模组长排线和排线
LED模组16P排线
有工具的话，两头一压就行了，最后上那个固定卡子，很多时候因为背条支着放不平模组，装的时候还得剪掉，插排线的时
候红边向上，模组的箭头向上，没有箭头的字向上，前面的输入连接后面的输出。
这块彩屏共用5张卡，1块卡拖三列模组，每张卡上面有12个T75接口，这块屏从上到下也是12排，当好插满，对应插好就可以了，屏接口的最下面一针标着OE，但是不是插排线的红边，（这个和单双色屏刚好相反），排线插反也不会烧模组或卡，只是模组上显示一条亮线。
接收卡与模组接线示意图
接收卡与模组接线实物图
五、调试
装好三列模组一张卡后通电测试，有问题的话及时解决，因为再装下一组的话就会盖住这张卡无法测试，控制卡上面有一个测试按键，如果安装正常的话屏会依次显示红、绿、蓝、行、场、点信息，正常的话再安装下一组，直到安装完成。
测试部分已安装好的模组是否正常显示安装完所有的模组并包边
LED显示屏调试成功。
