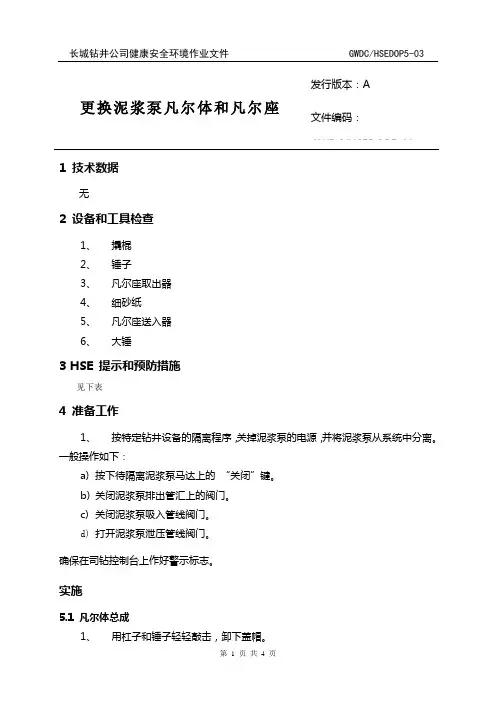

钻井泥浆泵阀座种类
1.密封性阀座：泥浆泵的密封性阀座主要用于控制泥浆流动的方向和
阻止泥浆逆流。
常见的密封性阀座有球阀座、蝶阀座和刀型阀座。
这些阀
座都具有良好的密封性能，能够有效地防止大循环泥浆流动的逆流，从而
保证泥浆循环系统的正常运行。
2.调节阀座：泥浆泵的调节阀座主要用于调节泥浆的流量和压力，以
满足钻井工艺的要求。
常见的调节阀座有灰铸铁闸阀座、球形调节阀座和
蝶形调节阀座。
这些阀座具有调节性能好、响应速度快的特点，能够实现
对泥浆流量和压力的精确控制。
3.转向阀座：泥浆泵的转向阀座主要用于改变泥浆的流动方向，以满
足井下工作的需要。
常见的转向阀座有多通道转向阀座和单通道转向阀座。
这些阀座具有结构简单、操作方便的特点，能够实现泥浆流动方向的灵活
调整。
4.排放阀座：泥浆泵的排放阀座主要用于排放泥浆中的废弃物和岩屑，以保持泥浆的清洁。
常见的排放阀座有千斤顶式排放阀座、手动排放阀座
和自动排放阀座。
这些阀座具有排放速度快、排放效果好的特点，能够有
效地将泥浆中的废弃物和岩屑排出。
以上是钻井泥浆泵阀座的主要种类和功能，不同种类的阀座在泥浆泵
的应用中有着不同的作用。
选择合适的阀座类型可以提高泥浆泵的性能和
效率，同时确保钻井工艺的顺利进行。
