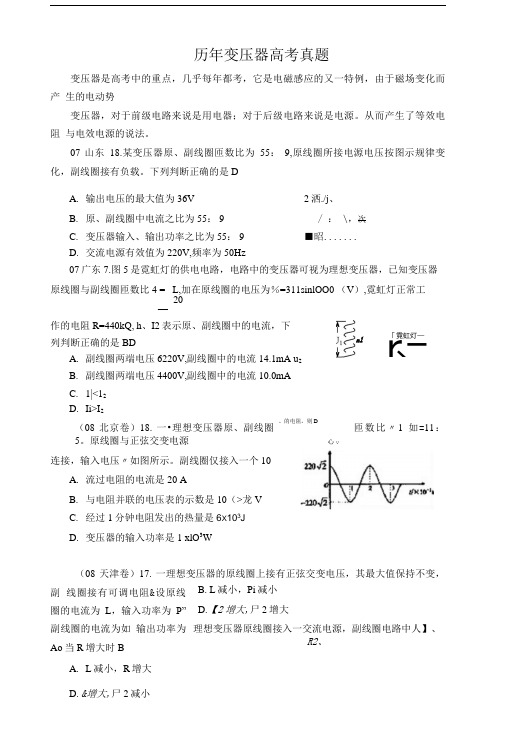

历年变压器高考真题
变压器是高考中的重点，几乎每年都考，它是电磁感应的又一特例，由于磁场变化而产生的电动势
变压器，对于前级电路来说是用电器；对于后级电路来说是电源。
从而产生了等效电阻与电效电源的说法。
07山东18．某变压器原、副线圈匝数比为55：9，原线圈所接电源电压按图示规律变化，副线圈接有负载。
下列判断正确的是D
A．输出电压的最大值为36V
B．原、副线圈中电流之比为55：9
C．变压器输入、输出功率之比为55：9
D．交流电源有效值为220V，频率为50Hz
07广东7．图5是霓虹灯的供电电路，电路中的变压器可视为理想变压器，已知变压器原线圈与副线圈匝数比，加在原线圈的电压为（V），霓虹灯正常工作的电阻R=440k Ω，I1、I2表示原、副线圈中的电流，下列判断正确的是BD
A．副线圈两端电压6220V，副线圈中的电流14.1mA
B．副线圈两端电压4400V，副线圈中的电流10.0mA
C．I1<I2
D．I1>I2
（08北京卷）18．一理想变压器原、副线圈匝数比n1:n2=11:5。
原线圈与正弦交变电源连接，输入电压u如图所示。
副线圈仅接入一个10 的电阻。
则D
A．流过电阻的电流是20 A
B．与电阻并联的电压表的示数是100 2 V
C．经过1分钟电阻发出的热量是6×103 J
D．变压器的输入功率是1×103W
（08天津卷）17．一理想变压器的原线圈上接有正弦交变电压，其最大值保持不变，副线圈接有可调电阻R。
设原线圈的电流为I1，输入功率为P1，副线圈的电流为I2，输出功率为P2。
当R增大时B
A．I1减小，P1增大B．I1减小，P1减小
D．I2增大，P2减小D．I2增大，P2增大
（08四川卷）16．如图，一理想变压器原线圈接入一交流电源，副线圈电路中R1、R2、R3和R4均为固定电阻，开关S是闭合的。
和为理想电压表，读数分别为U1和U2；、和为理想电流表，读数分别为I1、I2和I3。
现断开S，U1数值不变，下列推断中正确的是BC
A．U2变小、I3变小
B．U2不变、I3变大
C．I1变小、I2变小
D．I1变大、I2变大
（08海南卷）7、如图，理想变压器原副线圈匝数之比为4∶1．原线圈接入一电压为u＝U0sinωt的交流电源，副线圈接一个R＝27.5 Ω的负载电阻．若U0＝220V，ω＝100π Hz，则下述结论正确的是AC
A．副线圈中电压表的读数为55 V
B．副线圈中输出交流电的周期为
C．原线圈中电流表的读数为0.5 A
D．原线圈中的输入功率为
11新课标17．如图，一理想变压器原副线圈的匝数比为1∶2；副线圈电路中接有灯泡，灯泡的额定电压为220V，额定功率为22W；原线圈电路中接有电压表和电流表。
现闭合开关，灯泡正常发光。
若用U和I分别表示此时电压表和电流表的读数，则A．U=110V，I=0.2A B．U=110V，I=0.05A
C．U=110V，I=0.2A D．U=110V，I=0.2A
11山东20．为保证用户电压稳定在220V，变电所需适时进行调压，图甲为调压变压器示意图。
保持输入电压u1不变，当滑动接头P上下移动时可改变输出电压。
某次检测得到用户电压u2随时间t变化的曲线如图乙所示。
以下正确的是BD
A．u2=190sin(50πt)V
B．u2=190sin(100πt)V
C．为使用户电压稳定在220V，应将P适当下移
D．为使用户电压稳定在220V，应将P适当上移
10天津7．为探究理想变压器原、副线圈电压、电流的关系，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接相同的灯泡L1、L2，电路中分别接了理想交流电压表V1、V2和理想交流电流表A1、A2，导线电阻不计，如图所示。
当天关S闭合后AD
A．A1示数变大，A1与A2示数的比值不变
B．A1示数变大，A1与A2示数的比值变大
C．V2示数变小，V1与V2示数的比值变大
D．V2示数不变，V1与V2示数的比值不变
11广东19．图(a)左侧的调压装置可视为理想变压器，负载电路中R=55Ω，○A、○V为理想电流表和电压表，若原线圈接入如图(b)所示的正弦交变电压，电压表的示数为110V，下列表述正确的是AC
A．电流表的示数为2A
B．原、副线圈匝数比为1∶2
C．电压表的示数为电压的有效值
D．原线圈中交变电压的频率为100Hz
11福建15．图甲中理想变压器原、副线圈的匝数之比n1∶n2=5∶1，电阻R=20Ω，L1、L2为规格相同的两只小灯泡，S1为单刀双掷开关。
原线圈接正弦交变电源，输入电压u随时间t的变化关系如图乙所示。
现将S1接1、S2闭合，此时L2正常发光。
下列说法正确的是D
A．输入电压u的表达式u=20sin(50πt)V
B．只断开S2后，L1、L2均正常发光
C．只断开S2后，原线圈的输入功率增大
D．若S1换接到2后，R消耗的电功率为0.8W
09四川17．如图甲所示，理想变压器原、副线圈的匝数比为10∶1，R1=20，R2=30，C为电容器。
已知通过R1的正弦交流电如图乙所示，则C
A．交流电的频率为0.02Hz
B．原线圈输入电压的最大值为200V
C．电阻R2的电功率约为6.67 W
D．通过R3的电流始终为零
11浙江16．如图所示，在铁芯上、下分别绕有匝数n1=800和n2=200的两个线圈，上线圈两端与u=51sin314t V的交流电源相连，将下线圈两端接交流电压表，则交流电压表的读数可能是A
A．2.0V
B．9.0V
C．12.7V
D．144.0V
10江苏7．在如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变。
随着发电厂输出功率的增大，下列说法中正确的有CD
A．升压变压器的输出电压增大
B．降压变压器的输出电压增大
C．输电线上损耗的功率增大
D．输电线上损耗的功率占总功率的比例增大
09山东19．某小型水电站的电能输送示意图如下。
发电机的输出电压为200V，输电线总电阻为r，升压变压器原副线圈匝数分别为n1∶n2。
降压变压器原副线匝数分别为
n3、n4（变压器均为理想变压器）。
要使额定电压为220V的用电器正常工作，则AD A．
B．
C．升压变压器的输出电压等于降压变压器的输入电压
D．升压变压器的输出功率大于降压变压器的输入功率
19．如图所示，一理想变压器原线圈接人一交变电源，副线圈电路中R1、R2、R3
和R4均为固定电阻，开关S是闭合的。
v1、v2为理想电压表，读数分别为U1, U2, A1．A2,A3为理想电流表，读数分别为I1、I2、I3。
现在断开S，U1数值不变，下列判断正确的是（）A．U2变小、I3变小B．U2不变、I3变大
C．I1变小、I3变小D．I1变大、I2变大
10浙江17．某水电站，用总电阻为2.5Ω的输电线输电给500km外的用户，其输出电功率是3106KW。
现用500kV电压输电，则下列说法正确的是B
A．输电线上输送的电流大小为2×105A
B．输电线上由电阻造成的损失电压为15kV
C．若改用5kV电压输电，则输电线上损失的功率为9×108kW
D．输电线上损失的功率为ΔP=U2/r，U为输电电压，r为输电线的电阻。
