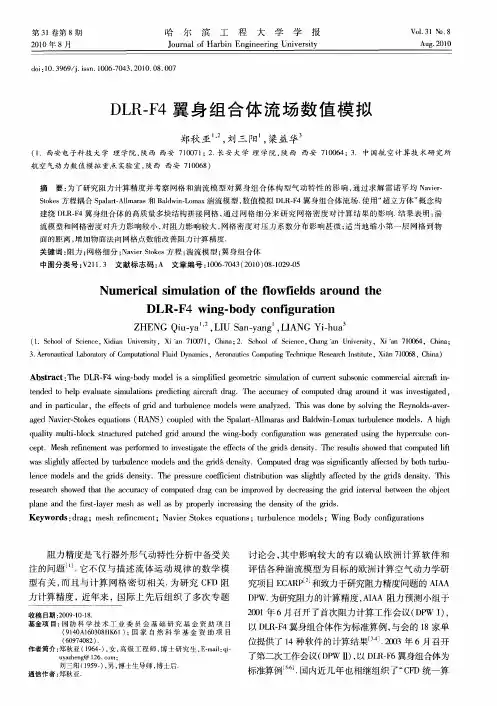

DLR-F4翼身组合体流场数值模拟
使用上述网格拓扑结构, 取第一层网格距离物面的尺度为 1 @ 10- 5 m, 生成规模为 97. 985 0 万网格点的计算网格, 即本文的粗网格. 在粗网格的基础上, 适量增加机翼弦向和展向的网格点数, 形成具有 165. 647 4万网格点的中等计算网格. 最后在中等网格的基础上, 将第一层网格距物面的距离缩小到 1 @ 10- 6m, 增加固壁法向网格点数, 形成细网格, 规模为 286. 941 0万网格点.
第 8期
郑秋亚, 等: DLR-F4翼身组合体流场数值模拟
# 1031#
图 2 空间网格拓扑结构 F ig. 2 T opo log ical structure of space gr id
3 计算结果与分析
使用本文超立方体结构的粗、中、细网格, 结合 BL 和 SA 湍流模型, 进行绕 DLR-F4翼身组合体流场的 RANS方程计算, 着重考察网格密度和湍流模型对翼身组合体气动特性的影响. 首先对本文计算网格的质量进行测评, 使得在后序分析网格密度和湍流模型对计算结果的影响中尽量少包含网格质量
Abstract: The DLR-F4 w ing-body m odel is a smi plified geom etric smi ulation of current subsonic comm erc ia l aircraft intended to he lp evaluate smi ulations pred icting a ircraft drag. T he accuracy of computed drag around it w as invest igated, and in part icular, the effects of grid and turbulence modelsw ere analyzed. Thisw as done by solving the Reynolds- averaged Nav ier-Stokes equations ( RANS) coupled w ith the Spalar-t A llm aras and Baldw in-Lom ax turbulencem ode ls. A h igh quality mult-i block structured patched g rid around the w ing-body configuration w as generated using the hypercube concept. M esh refinem ent was performed to investigate the effects of the grids' density. The results show ed that computed lift w as slight ly affected by turbu lence models and the grids' density. Com puted drag was significant ly affected by both turbulence models and the grids' density. The pressure coefficient d istribution w as slightly affected by the grids' density. This research show ed that the accuracy of computed drag can be mi proved by decreasing the grid interval between the object plane and the firs-t layer m esh as w ell as by properly increasing the density of the grids. K eyword s: drag; m esh refinem en;t Nav ier S tokes equations; turbu lence m odels; W ing Body conf igurations
讨论会, 其中影响较大的有以确认欧洲计算软件和评估各种湍流模型为目标的欧洲计算空气动力学研究项目 ECARP[ 2] 和致力于研究阻力精度问题的 A IAA DPW. 为研究阻力的计算精度, A IAA 阻力预测小组于 2001年 6月召开了首次阻力计算工作会议 ( DPW I), 以 DLR-F4翼身组合体作为标准算例, 与会的 18家单位提供了 14种软件的计算结果 [ 3-4] . 2003年 6月召开了第二次工作会议 ( DPW Ò), 以 DLR-F6翼身组合体为标准算例 [ 5-6] . 国内近几年也相继组织了 / CFD 统一算
1 流体运动控制方程
在一般曲线坐标系下, RANS 方程的无量纲化
守恒型形式为
5Q 5t
+
55EN+
5F 5G
+
5G 5F
=
1 Re
(
5Ev 5N
+
5F v 5G
+
5G5Fv ).
( 1)
式中: Q 为守恒变量; E、F、G 为无粘通矢量; E v、F v、 Gv 为粘性通矢量; R e是雷诺数.
Spa lar-t A llm aras ( SA ) 一方程湍流模型 [ 8] 是目前应用最为广泛的涡粘性湍流模型, 其核心思想是
( 9140A 160308HK 61 ) ; 国家自然科学基金资助项目 ( 60974082 ). 作者简介: 郑秋亚 ( 1964-) , 女, 高级工程师, 博士研究生, E-m ai:l q-i uyazheng@ 126. com; 刘三阳 ( 1959-) , 男, 博士生导师, 博士后. 通信作者: 郑秋亚.
Num erical simulation of the flow fields around the DLR-F4 w ing-body configuration
