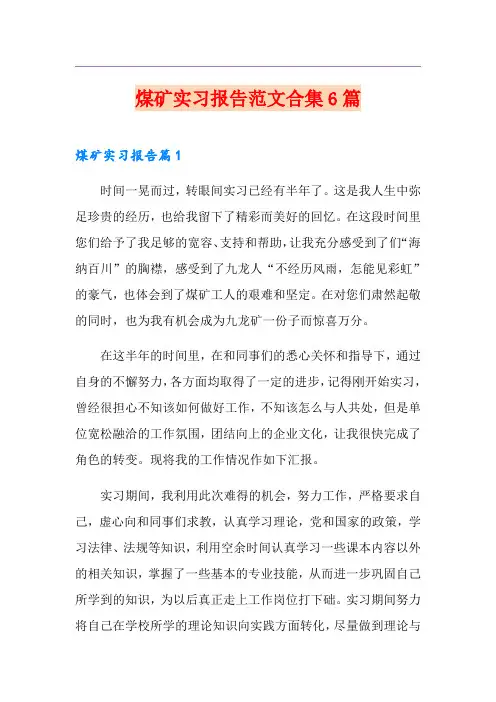

煤矿实习报告范文合集6篇
煤矿实习报告范文合集6篇煤矿实习报告篇1时间一晃而过，转眼间实习已经有半年了。
这是我人生中弥足珍贵的经历，也给我留下了精彩而美好的回忆。
在这段时间里您们给予了我足够的宽容、支持和帮助，让我充分感受到了们“海纳百川”的胸襟，感受到了九龙人“不经历风雨，怎能见彩虹”的豪气，也体会到了煤矿工人的艰难和坚定。
在对您们肃然起敬的同时，也为我有机会成为九龙矿一份子而惊喜万分。
在这半年的时间里，在和同事们的悉心关怀和指导下，通过自身的不懈努力，各方面均取得了一定的进步，记得刚开始实习，曾经很担心不知该如何做好工作，不知该怎么与人共处，但是单位宽松融洽的工作氛围，团结向上的企业文化，让我很快完成了角色的转变。
现将我的工作情况作如下汇报。
实习期间，我利用此次难得的机会，努力工作，严格要求自己，虚心向和同事们求教，认真学习理论，党和国家的政策，学习法律、法规等知识，利用空余时间认真学习一些课本内容以外的相关知识，掌握了一些基本的专业技能，从而进一步巩固自己所学到的知识，为以后真正走上工作岗位打下础。
实习期间努力将自己在学校所学的理论知识向实践方面转化，尽量做到理论与实践相结合，在实习期间能够遵守工作纪律，不迟到、早退，认真完成各交办的工作，得到实习单位及同事们的一致好评，同时也发现了自己的许多不足之处。
通过本次实习，我们学到了很多课本上学不到的东西，并对煤矿井下生产有了更深的认识。
所谓读万卷书，行万里路。
没有经过实践烤炼的理论永远都是纸上谈兵。
实践，自古以来就被认为是成长的必修之路。
在生产实践的过程中我的的确确走进了社会这个大课堂，体验着与以往完全不同的世界，增长了见识，开阔了视野，为今后一步步走进社会打下了基础!煤矿实习报告篇2为期一周的生产实习很快就结束了，尽管时间很短，但是感受是深刻的，收获是丰硕的。
这一次我零距离的接触到了煤矿工作者的生活，从他们身上学到了很多东西，也深刻了解到做一个煤矿工作者的艰辛和不易。
煤矿井下双回路操作规程
煤矿井下双回路操作规程煤矿井下作业是一项高风险的工作，为了确保作业人员的安全，必须制定详细的操作规程。
以下是一个煤矿井下双回路操作规程的示例，供参考：一、总则1. 本操作规程适用于煤矿井下双回路控制系统的操作，旨在保障作业人员的安全。
2. 煤矿井下双回路操作必须由熟悉控制系统的人员进行，并遵守相关安全规定。
3. 在任何情况下，都必须优先考虑人员的生命安全，确保井下作业环境的安全。
二、井下双回路操作流程1. 操作人员应在作业前进行必要的安全检查，并确保自身和设备的安全。
2. 操作人员应熟悉双回路控制系统的工作原理，以及各个控制装置的功能和操作方法。
3. 在开始作业前，必须核实井下设备的工作状态和运行参数。
4. 操作人员必须在操作台上确认两个回路系统的运行状态，并确保其正常工作。
5. 在进行双回路操作前，必须对相关仪器和设备进行归零校准，以确保操作的准确性。
6. 在进行双回路操作时，操作人员必须遵循“一个人操作一回路，两人同时操作”的原则，确保操作的安全性。
7. 操作人员在操作双回路时，必须密切关注仪器和设备的运行情况，一旦发现异常情况，应立即停止操作并进行检查和处理。
8. 在操作结束后，操作人员必须对双回路系统进行必要的维护和保养，并及时填写相关记录。
9. 作业结束后，操作人员必须将双回路控制系统恢复到安全状态，并确保其他人员可以继续使用。
三、井下双回路操作的安全控制措施1. 操作人员必须戴好安全帽、防护眼镜、耳塞等个人防护用品。
2. 进入井下作业区域前，必须检查通风系统和排水系统的运行情况，并确保其正常工作。
3. 在井下作业期间，必须定期检查气体指示器和风速仪的运行情况，并根据监测结果采取相应的措施。
4. 在操作双回路控制系统时，必须确保开关和按钮等设备能正常开启和关闭，并保持操作台清洁整齐。
5. 井下作业期间，必须保持通讯畅通，随时与地面监控中心和其他作业人员保持联系。
6. 在井下作业区域必须设立安全标志和警示牌，并禁止未经许可的人员进入。
煤矿井下双回路操作规程,1200字
煤矿井下双回路操作规程煤矿井下双回路操作规程第一章总则第一条为了保证煤矿井下双回路的安全与有效运行，确保矿工的生命安全和煤矿的正常生产，制定本规程。
第二条煤矿井下双回路操作指的是煤矿井下配电系统采用双回路供电方式，实行配电系统的双重供电，确保井下照明和其他重要设备的正常运行，以保障矿工的安全和煤矿的正常生产。
第三条煤矿井下双回路操作应遵循以下原则：1. 安全第一原则，保证矿工的生命和财产安全；2. 规范操作，确保操作过程的可靠性和精确性；3. 紧急情况下采取紧急措施，确保及时处理故障。
第二章设备准备第四条煤矿井下双回路操作应进行充分的设备准备工作。
1. 确保井下配电系统正常运行和供电充足；2. 确保井下照明设备正常运行；3. 确保应急电源正常运行。
第五条配电系统的设备准备工作包括：1. 对配电设备进行检查、维护和保养；2. 确保回路的连通性和接地电阻合格；3. 检查回路的保护装置是否正常运行；4. 检查井下电缆的绝缘性能。
第六条矿工照明设备的准备工作包括：1. 完善照明设备的布局和安装；2. 配备充足的应急照明设备，并经常对其进行维护和检查；3. 配备充足的照明用电源。
4. 制定照明设备的使用规范，明确矿工应怎样正确使用照明设备。
第三章操作流程第七条煤矿井下双回路操作需要按照规定的流程进行。
1. 矿工上井前，应检查井下配电系统的工作情况，如发现故障应报告相关部门进行处理。
2. 矿工进入井下后，应了解井下的供电方式，明确自己工作区域的供电情况。
3. 矿工在工作区域内应按照配电系统的规定使用照明设备，并定期对照明设备进行检查和维护。
4. 若发现照明设备和配电系统异常，应立即报告相关人员。
5. 在紧急情况下，应按照应急预案进行处理，并及时报告相关人员。
第八条炭矿井下双回路操作需按照下列程序执行：1. 开关操作流程：（1）开关操作前，首先要检查开关位置和显示灯光是否正常。
若存在异常应立即报告。
（2）操作前要查清操作对象和操作方式，确保没有误动他的开关。
双回路供电方案
铜陵县新发矿业有限责任公司双回路供电方案二O一一年十月二十六日新发矿业双回路供电方案一、概述双回路供电是指二个变电所或一个变电所二个仓位出来的同等电压的二条线路。
当一条线路有故障停电时，另一条线路可以马上切换投入使用。
我矿供电为单回路供电，即来自朱村10kv 中杆线路；矿井自备了三台柴油发电机组，一台200kw供井下，一台120kw供立井地面，一台50kw供回风斜井地面。
为使我矿实现双回路供电，以满足《煤矿安全规程》规定的年产6万吨的矿井必须采用双回路供电。
制定我矿双回路供电方案。
二、双回路供电方案（一）方案一我矿现生产规模为4万吨/年的矿井，依据规定，装备了柴油发电机组，作为矿井备用电源，从而使矿井形成双回路供电。
《煤矿安全规程》规定的“双回路”供电，是指年产6万吨的小型煤矿。
因此，我矿可不再另架供电电源线路的范围之内。
（二）方案二1、我矿地理位置属天门镇境内，距我矿供电最近的变电所有两路，一路是董店变电所，另一路为朱村变电所。
矿井现供电电源来自朱村10kv高压线路。
2、如果我矿要形成双回路供电，来确保矿井供电的稳定连续性。
应与朱村变电所或董店变电进行协商，重新架设一路10kv供电线路，装配供变电装置，使矿井形成双回路供电。
3、从我矿现行供电线路分析，从董店变电所架一路线是最加方案。
4、董电变电所高压末端线路距我矿最近的距离是中矿，距我矿约5公里的距离。
5、根据2008年年初，与董店变电所咨询的情况分析，按每公里线路50万元人民币计算，则需投入资金250万元（材料成本），加之占用、架设等其他投入，预计总需投入资金400万元。
三、安全技术措施1、架设高压线路前，必须办理相关审批手续，并并按照有关规定进行设计报批，与电力部门签订加线、供电合同。
确保依法办理相关的架线和用电工作。
2、矿井应抽专人负责该项事宜，确保架设的线路和安全用电符合国家有关规定要求。
3、电力架设工作结束后，应根据我矿用电负荷的要求，合理安装满足用电容量的变压器和自动切换装置，确保用电安全。
双回路一矿一策
煤矿“双回路”供电专项整治“一矿一策”方案编制单位：编制日期：2020年3月16日煤矿“双回路”供电专项整治“一矿一策”方案一、矿井基本概况xxx煤矿位于xxx县xx镇，距县城直线平距约24km，距xx县39km，G326国道从矿井北面通过，行政区划属xx县xx乡管辖。
地理坐标: 东经104°32′67″～104°33′87″，北纬26°90′97″～24°58′42″。
xx县xx镇xx冲煤矿为证照齐全合法的生产矿井，经济类型为私营独资企业，生产规模30万吨/年，采矿证号xxx、安全生产证号：xx安许证字[2160]，矿区面积0.833㎡，保有地质储量620万吨，可采储量514万吨，开采标高+2120m～+1700m。
根据xxx省煤炭工业淘汰落后产能加快转型升级领导小组办公室文件《关于对xx县xx镇xx冲煤矿兼并重组实施方案的批复》（xx煤转型升级办[2019]95号），xx县xx镇xx冲煤矿参与兼并重组煤矿2处，兼并重组后保留xx县xx镇何家冲煤矿1处，拟建规模45万吨/年。
根据《xx省煤炭工业淘汰落后产能加快转型升级工作领导小组办公室关于全面深入推进煤矿优化布局和资源整合工作的通知》（xx转型升级办〔2020〕1号）及2月29日全市全面深入推进煤矿优化布局和资源整合工作会议精神，按照3月8日xx县政府召开全县煤矿优化布局和资源整合会议要求，xx片区划分一个井田，设计规模90万吨/年。
二、矿井供电现状（一）地区电网及矿井供电电源矿井采用双回路供电，矿井双回路电源一回路来自沙石35 KV变电站（xx电网），等级为10KV，至矿井距离约4.2km，线路型号LGJ-120（煤矿专线）；二回路来自沙石110 KV变电站（xx电网），等级为10KV，至矿井距离约3.5km，线路型号LGJ-120（xx网电）；（二）矿井供电系统现状在地面设置10KV变电所向地面和井下供电；井下采用660v双回路向井下负荷供电。
煤矿“双回路”供电保障方案
贵州神华矿业集团有限公司兴义市鲁布革乡大华煤矿“双回路”供电保障方案兴义市鲁布革乡大华煤矿2020年06月20日大华煤矿“双回路”供电保障方案审核人员名单目录第一章矿井概况 (1)第一节矿井概况 (1)第二节兼并重组后主体矿建设办理情况 (1)第三节矿井相关合法手续 (1)第四节矿井开采技术条件 (2)第五节矿井安全生产系统概述 (2)第二章矿井供电现状 (5)第一节地区电网及矿井供电电源 (5)第二节供电线路可靠性及保证措施 (6)第三节地面供配电 (7)第四节地面供电系统 (22)第五节地面防雷、防雷电波侵入井下及应急照明 (29)第六节下井电缆 (32)第七节井下电气设备 (39)第八节井下变电所 (40)第九节井下电气保护 (52)第十节采掘设备用电电压规定 (58)第十一节局部通风机供电及风电、瓦斯电闭锁 (58)第十二节电气信号 (59)第三章供电系统治理方案 (62)第一节矿井供电系统治理具体方案 (62)第二节其他保障方案 (65)大华煤矿“双回路”供电保障方案第一章矿井概况第一节矿井概况兴义市鲁布革乡大华煤矿位于黔西南州兴义市鲁布革乡鲁布革村，行政区划属鲁布革乡管辖，隶属贵州神华矿业集团有限公司，矿区距兴义市城区（直距）约26Km里。
兼并重组拟建生产规模45万吨/年，按突出矿井设计，采用平硐暗斜井开拓方式，煤层均为不易自燃煤层，煤尘均无爆炸性，水文地质条件属中等型。
第二节兼并重组后主体矿建设办理情况根据贵州省兼并重组领导小组于2015年12月4日下发《贵州神华矿业集团有限公司主体企业煤矿兼并重组实施方案的批复》（黔煤兼并重组办〔2015〕93号），关闭兴义市白碗窑镇白龙岗煤矿，保留兴义市鲁布革乡大华煤矿，兼并重组拟建规模45万吨/年，拟预留矿区面积5.3276km2。
因兼并重组预留矿区与水源保护区部分重叠，通过煤矿退让及更改水库使用性质，将煤矿预留矿区面积调整为4.8586km2，批复文号“黔自然资审批函﹝2019﹞1809号”。
简议煤矿井下供电的安全方案设计与措施
简议煤矿井下供电的安全方案设计与措施一想到煤矿井下，我就想到那深邃的巷道、幽暗的环境和无处不在的安全隐患。
供电系统作为煤矿井下的生命线，其安全性至关重要。
那么，如何设计一套既实用又安全的供电方案呢？下面我就来和大家探讨一下。
1.供电方式选择：考虑到井下环境的特殊性，我们应选择矿用隔爆型电缆作为供电线路，同时采用双回路供电方式，确保一路电源故障时，另一路电源能够及时投入使用，保证井下供电的连续性。
2.供电设备选型：选择矿用隔爆型变压器、矿用隔爆型低压配电柜、矿用隔爆型电动机等设备，这些设备在设计和制造时已经考虑到了井下的特殊环境，具有较高的安全性能。
3.供电线路布置：在布置供电线路时，要尽量避免穿过巷道交叉口、皮带输送机等容易发生损坏的地方。
同时，要定期检查线路，发现问题及时处理，防止电缆绝缘老化、短路等事故的发生。
我们来谈谈煤矿井下供电的安全措施：1.防爆措施：井下供电系统要严格按照国家有关防爆规定进行设计，选用矿用隔爆型设备，确保设备在发生故障时不会引发爆炸事故。
2.绝缘措施：提高电缆绝缘性能，选用高质量电缆，减少绝缘老化速度。
同时，定期进行绝缘测试，发现绝缘性能下降时及时更换。
3.防雷措施：煤矿井下供电系统应安装防雷设备，如氧化锌避雷器、电缆终端保护器等，以降低雷击事故的风险。
4.电气保护措施：在井下供电系统中，要安装过载保护、短路保护、漏电保护等电气保护装置，确保供电系统在发生故障时能够迅速切断电源，减轻事故损失。
5.安全培训与宣传：加强对煤矿井下工作人员的安全培训，提高他们的安全意识，使他们掌握基本的电气安全知识，减少人为事故的发生。
6.应急处理：制定完善的应急预案，建立应急组织机构，确保在发生事故时能够迅速启动应急预案，进行有效处理。
注意事项：1.电缆敷设要严格按照标准操作，不能有任何马虎，一旦电缆敷设不规范，很容易造成绝缘性能下降，增加事故风险。
解决办法：加强施工人员的技术培训，确保每个人都能掌握正确的电缆敷设方法。
“双回路”供电“一矿一策”整改方案
贵州图南矿业（集团）有限公司兴仁市潘家庄镇兴隆煤矿“双回路”供电专项整治“一矿一策”方案潘家庄镇兴隆煤矿机电科二〇二〇年五月“双回路”供电专项整治“一矿一策”方案会签表兴仁市潘家庄镇兴隆煤矿“双回路”供电专项整治“一矿一策”方案一、概述（一）政策要求为加强煤矿安全生产，消除供电安全隐患，进一步保障煤矿供电系统的安全性、稳定性和可靠性，满足矿井生产需要，推动我矿经济发展，根据黔能源煤安【34】号文件《省能源局、贵州煤矿安监局关于开展煤矿安全生产六个专项整治工作的通知》、《贵州省能源局关于做好煤矿“双回路”供电保障专项整治工作的通知》文件要求切实落实文件精神以及“一矿一策”的要求和《贵州省煤矿双回路供电保障规范》，开展我矿“双回路”供电专项整治“一矿一策”方案。
为确保专项整治工作取得实效，特制定本方案。
（二）矿井基本概况兴仁市潘家庄镇兴隆煤矿隶属于贵州图南矿业(集团)有限公司，煤矿位于贵州省兴仁市潘家庄镇褚皮田村，矿井2006年12月开工建设，设计生产能力30万吨/年，为证照合法有效的生产矿井，2016年11月矿井核定生产能力60万吨/年，矿区面积3.9017km2，开采标高+1700m至+1300m。
地质储量5246.8万吨，可采储量1418万吨，矿井服务年限33.7年，主要可采煤层7层，煤层自燃倾向性为Ⅲ类不易自燃煤层，煤尘无爆炸性。
现布置有1107综采工作面，剩余可采煤量约30万吨，1116备采工作面，可采储量约28万吨。
二、矿井供电现状（一）地区电网及矿井供电电源矿区内建有10KV配电室一座，电源引自七里湾35KV变电站不同母线段，输电电压为10KV，输电电缆采用钢芯铝绞线，型号为LGJ-120mm2，线路长度3.3km,已形成双回路供电，目前七里湾变电站担负着潘家庄镇兴隆煤矿、潘家庄镇兴顺煤矿、下山镇远程煤矿的用电负荷，同时向三个煤矿输送电能。
（二）矿井供电系统现状矿井入井电压系数为10KV，入井电缆从地面配电室至副井中央变电所敷设，采用双回路供电，当任一回路发生故障停止供电时，另一回路能担负矿井全部用电负荷，入井高压双回路线路上未分接任何负荷，入井电缆型号为MYJV22-8.7/10-3×95mm2煤矿用交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，现采用10KV双回路向井下供电，I回路电缆型号为MYJV22-8.7/10-3×95mm2-1930m，II回路电缆型号为MYJV22-8.7/10-3×95mm2-1920m。
煤矿双电源地面配电系统技术规定
煤矿双电源地面配电系统技术规定煤矿双电源地面配电系统技术规定一、双电源供电的煤矿其地面变电所的配电系统，必须同时符合电力部门和煤矿安全主管部门的技术要求。
二、接线方式1、采用双电源供电的煤矿地面变电所系统一次接线方式应根据实际情况选用标准方案。
2、地面变电所反馈出的两回供电线路不得直接接入同一电器设备，必须经开关控制并联锁后才能接入电器设备。
三、运行方式1、正常情况下双回路1、2段母线同时带电，一主一备，并联开关及刀闸均处于断开位置。
2、当某一回电源断电造成该母线停电时，必须先断开该母线进线柜的开关和刀闸后，方能合上母联柜的开关和刀闸，使两断母线同时带电。
3、当两回路同时断电时，煤矿应立即启动自发电机经升压后并入母线，保证煤矿保安负荷的需要，操作时必须先拉开两段进线柜的开关和刀闸后，方能合上自备发电机柜的开关和刀闸，并选择一段或二段母线带电。
四、保护及安全闭锁方式1、煤矿地面变电所的所有开关柜必须具有过流、短路、速断、过压、低电压等保护，并定期进行试验合格，直接向井下供电的开关柜还应加装漏电保护，地面负荷应在低压开关柜上加装漏电保护。
2、两段母线进线柜均应与母联柜闭锁，当两断母线柜同时处于合闸位置时，母联柜无法合闸;当母联柜处于合闸位置时，两段母线进线柜只能有其中一段母线柜可合闸，两段母线进线柜无法同时进行合闸。
3、自备发电柜与两段母线的进线柜同时闭锁，只有在两段母线进线柜处于断开位置时，自发电柜才能进行合闸，自发电柜处于断开位置时两段母线的进线柜才能进行合闸。
4、根据煤矿安全生产的要求，可实现向井下供电的自发电柜与风机闭锁，只有风机电机带电达到规定时间后，自井下供电的开关柜才能合闸，当风机停运后，向井下供电的开关柜自动跳闸。
5、两段母线的电容控制柜进行闭锁，当一段母线的电容控制柜处于合闸位置时，另一段母线的电容控制柜不能合闸。
五、其它规定本规范未明确的部分，按有关的电力规程规章执行。
煤矿电工实习报告
煤矿电工实习报告【范文】煤矿电工实习报告1我叫XXX，是建井一处班煤技校20XX级学生。
2022年已离我们而去，回忆这学期的实习经受，感受是深刻的，收获是丰硕的。
为了工程处生产目标和二矿可持续进展，2022年8月我们全队职工来到二矿北山第八工程部。
施工-700米配套工程，先后建立井底绕道和井底水仓，现在施工管子道。
以前干过巷道和暗立井，通过这两个工程的施工受益匪浅，也翻开了视野，增长了见识，为我以后进一步走向工作岗位打下坚实的根底。
一·作为一名井下电工，浅先介绍一下供电系统地面变电所供电采纳双回路供电，进出线电缆均选用YJV22-10-3×120型10KV铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，电缆附件选用WRSY-331-2型交联电缆热缩型户外终端头和JRSY-331-2型交联电缆热缩型中间接头，并有独立的供电间隔.供电的牢靠性、安全性好。
变电所的接线方式为单母线分段，安装KYGD-Z高开柜，JSNP2313智能型微电脑爱护装置，每台高开柜具有选择性漏电爱护功能;低压开关柜选用矿用一般型KYDD-Z开关柜，具有以下功能：(1)、封闭式构造;(2)、近控、远控操作功能;(3)、微电脑后台操作系统。
安装两台S11-630/6/0.4主变压器,一台工作，一台热备用.入井为双回路供电，入井选用MYJV22-6-3×95高压交联电缆，由地面变电所直接敷设至井底变电所。
井底变电所安装两台矿用防爆型干式变压器KBSG-500/6/0.69，一台工作，一台热备用，安装KBZ-400馈电开关，输送各分队和井底泵房，还有信号综保供大巷照明。
二·煤矿机电安全1·矿用电气设备防爆的重要性电气设备在正常运行或故障状态下可能消失火花、电弧、热外表和灼热颗粒等，它们都具有肯定能量，可以成为点燃矿井瓦斯和煤尘的点火源。
大量统计资料说明，电火源是井下瓦斯爆炸的主要点火源，约占50%左右。
东兴煤矿井下双回路供电的改造与实践
文章编 号 ： １ ０ ０ ８－ ０ １ ５ ５ （ ２ ０ １ ３ ） ０ ５— ０ １ ０ ３ — ０ ２
东 兴煤矿 位 于 登 封市 区 东 约 ２ ５ ｋ ｍ 处 的 宣 化 镇 岳
窑村 ， ２ ０ １ ０ 年根据河南省政府煤炭兼并重组的要求 ， 河 南 省煤 层气 开 发 利 用 有 限公 司 以 ８ ０％ 的股 份 对 该 矿 井进行兼并重组。该 矿井供 电电源不是专用线 路 ， 副 井绞车 、 空压机不是双 回路供 电， 井下供 电可靠 性差 ， 供电管理不规范 ， 局部通风机没有实现“ 三专” 供 电， 存 在问题和隐患 比较多 ， 通过对东兴煤矿供 电系统 的改 造， 使该矿供 电可靠性和安全性有 了很大提高 ， 为矿井 早 日复工 复产 打下坚 实基 础 。 １供 电系统存 在 的 问题 和 隐患 １ ． １矿 井供 电 高压 电源供 电可 靠性差 东兴煤矿矿 井供 电采用双 回路 电源， 电压等 级为 １ Ｏ Ｋ Ｖ， 两个 回路 电源 线 路 分 别 来 自王 村 变 电所 的 “ 王 东线 ” 和“ 王工 线” ， 采用 Ｌ Ｇ Ｊ 一 ＿ ５ Ｏ型 架 空 线 至 矿 地 面 １ ０ Ｋ Ｖ变 电所 ， 长度 ４ ｋ ｍ。然 而 “ 王东线 ” 和“ 王工线 ” 双回路都属于农 电线路 ， 并且主线上都分接好 多家企 业用户 ， 若线路上一家企业供 电出现故 障造成停 电， 或 线路检修停 电， 将会影响整个矿井 的供 电。矿井 高压 供电系统没有形成分列运行 ， 副井变 电所两 回路 高压 供 电线 路没有 联络 开关 。按 煤矿 安 全 规程 规定 矿 井 必 须实现双回路供 电 ， 并且双 回路 电源上不得分接 任何 负荷 ， 该矿原来 的供 电线路存在严重的安全隐患 ， 必须 对矿 井 高压供 电 电源进 行改 造 。
10kv双回路停供电安全技术措施
荣县双庆矿业有限公司顺利煤矿10KV双回路停电启动备用电源供电安全技术措施编制人：审核：总工程师：矿长：编制日期：2017年12月10日10KV双回路停电启动备用电源供电安全技术措施一、双庆矿业10KV变电站供电方式双庆矿业有限公司10KV变电站高压电源主供电I回路荣县双古镇10KV 变电站和备用电源II回路威远小河镇10KV变电站，于2017年12月13日07：00-21：00主、备用电源线路检修停电，矿上启动1000KW/10KV/400V 发电机供电。
为了确保矿井主要通风机、矿井排水、安全监测监控、架空乘人器以及照明等，特制定本安全技术措施。
二、组织领导、停电前相关准备工作、市电停电范围和矿自备发电负荷要求（一）组织领导小组本次停电启用备用发电机组供电确保一类负荷用电及完成必要的检修工作，特成立领导小组，全面负责本次工作的开展和指挥。
组长：虞波成员：机电技术员董永强、车间主任蔡强、电工班长董坤五、钳工班长曹国平组长全面协调和指挥各方工作和全面安全工作。
各成员负责分工项工作和安全工作。
（二）停电前相关准备工作1、机运科电工组在2017年12月10日全面检查确认发电机完好后试运转发电机（如有不正常故障原因及时抢修）保证备用发电机随时能够启动。
2、机运科申报计划准备柴油，能够保证发电机连续运转12小时的油料。
3、安排好12月13日早上6:00安排有经验电工操作发电机发电。
再次检查发电的设备情况，两趟回路停电时，及时启动发电机供电。
4、停电前各分管领导通知各岗位上班地点，安排好停电后恢复供电的相关工作。
5、电工组安排对高压变电所、压风机、绞车房、洗煤厂配电室检修准备的相关工作。
（三）市电停电范围全矿井。
（四）自发电负荷要求和原则1、地面主要通风机；2、矿井安全监测监控、通讯系统、充电房、调度室；3、井下排井排水系统、井下局部通风机；4、压风自救系统。
按以上顺序依次进行。
井上送电条件为抽风正常后不低于20min，且瓦斯浓度（CO2浓度）符合规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤矿井下实现双回路供电的实践张庆朋（龙煤集团鹤岗分公司益新煤矿，黑龙江鹤岗154107）摘要由于煤矿井下供电系统没实现双回路电源供电，供电系统不可靠，局部通风机常常发生停电停风事故，造成采、掘工作面瓦斯超限和积聚，经通过对供电系统改造和采取措施，大大减少了由于停电停风所造成的瓦斯积聚和超限事故。
关键词瓦斯积聚和超限供电系统双回路停电局部通风机自动转换中图分类号TD724+．4文献标识码BAbstract Because the coal mine mine shaft power supply system has not realized the double return route power supply，the power supply system is unreli-able，the partial ventilator frequently has the power cut and the wind cut accident，creates picks digs the working surface gas to ultra limit with the agglom-erating passes through transforms and takes the measure to the power supply system greatly reduced because power cut and wind cut the gas agglomeration and ultra limits which creates the accident．Key words power supply system double return route power cut partial ventilator automatic switching在煤矿开采过程中，为杜绝瓦斯积聚和降低瓦斯浓度，采、掘工作面均采用局部通风机来供风。
只有局部通风机供电正常，才能保证采、掘工作面瓦斯不超限和不积聚，保证安全生产。
1供电系统存在的问题和隐患1．1采区变电所高压单电源供电可靠性差井下各水平中央变电所实现双回路分段电源供电，但采区变电所仍然是高压单回路电源供电。
中央变电所至采区变电所供电线路发生高压供电事故，会造成一个区域范围内停电。
虽然水平中央变电所实现双回路分段电源供电，当高压侧发生供电事故，需将故障段电源停运，合环送另一段电源，在故障段的采区变电所受故障影响停电，局部通风机停电，造成停风，采掘工作面发生瓦斯超限和积聚。
《煤矿井下供电设计技术规定》要求，供综合机械化采煤的变电所，应由两回路供电，引至不同的母线段上。
1．2局部通风机没有实现“三专”供电《煤矿安全规程》要求，瓦斯喷出区域、高瓦斯矿井、煤与瓦斯（二氧化碳）突出矿井中掘进工作面的局部通风机应采用“三专”供电。
虽然掘进工作面局部通风机实现了专用变压器、专用低压开关、专用低压供电线路，但采区变电所是高压单回路电源供电，供局部通风机高压开关和高压供电线路没有实现专用，局部通风机供电没有实现“三专”供电。
1．3局部通风机不能实现正常自动转换（1）当专用局部通风机发生停电停运时，备用局*收稿日期：2011－11－15作者简介：张庆朋（1968－5－2），男，黑龙江鹤岗人，1991年毕业于鹤岗工学院，现任龙煤集团鹤岗分公司益新煤矿煤质科科长。
部通风机能自动投入运转：当专用局部通风机再来电时，备用局部通风机不能自动停运，也不能自动转换为专用局部通风机运转。
（2）专用局部通风机和备用局部通风机在同一条高压线路上供电，高压侧一旦发生停电事故，专用局部通风机和备用局部通风机均无电，不能实现转换。
1．4供电设施检查、检修不及时（1）备用局部通风机长时间处在备用状态，不进行检查，试运转，存在无电或设备受潮绝缘降低或电机烧损隐患，当专用局部通风机突然因故障停止运转，备用局部通风机不能正常开启。
（2）备用局部通风机供电设施出现故障后检修不及时，专用局部通风机出现故障停电、停运，备用局部通风机无法开启，专用、备用局部通风机均停运。
1．5供电管路不规范（1）供电设施检修停送点不执行停送电作业票制度，存在乱停电现象，造成专，备局部通风机同时停电、停运。
（2）在进行检漏继电器跳闸试验时出现停风事故，这种情况是专用或备用局部通风机一台因故停止运转，另一台局部通风机正在运转供风，维修人员盲目对检漏继电器进行跳闸试验，馈电开关跳闸断电，将正在运转的局部通风机停电，造成专用，备用局部通风机停运，引起瓦斯积聚或超限事故。
2采取的措施2．1局部通风机实现低压双回路电源供电2004年南山矿对掘进工作面和采煤工作上隅角局部通风机低压供电系统进行改造，局部通风机实现了“双风机、双电源”。
当专用局部通风机正常运转时，备用局部通风机处于备用待机状态；当专用局部通风机停电、停运时，备用局部通风机自动投入运转；当专用局部通风机再来电时，备用局部通风机自动停运，自动转换为专用局部通风机运转；当专用、备用局部通风机均停电，停运，再来电后，专用、备局部通风机均不能自动开机运转。
局部通风机实现低压自动转换功能，减少停风次数。
2．2采区变电所实行高压双回电源供电2005年4月南山矿对井下采区变电所高压供电系统进行改造，采区变电所高压供电均实现双电源及母线分段，分列运行供电方式。
当一回路高压供电线路或供电设备出现故障或检修停电，另一回路供电系统能保证局部通风机完成自动转换运转，真正实现了三专供电和自动转换功能，从根本上解决了供电系统不可靠的问题。
2．3加强供电系统管理（1）严格执行停送电作业票制度，坚决制止井下乱停电现象。
（2）严格落实停送电作业票审批制度，减少井下停电次数，停电作业票上要有安全措施和供电系统图。
（3）建立井下变电所合闸操作措施，当发生故障时认真执行安全技术措施，由主管领导或值班领导指挥进行合闸，倒闸操作。
（4）供电系统负荷变化时，提出申请报告和供电设计，对供电设备容量和继电保护装置及时进行验算和整定。
2．4制定措施按规定进行各项试验（1）严格执行技术措施和操作规程，落实责任。
（2）局部通风机供电设施由使用单位管理和做转换运行试验。
（3）运转运行试验每天进行1次，备用局部通风机运转时间不少于20min。
试验时间规定在9：30进行，试验由局部通风机司机进行操作，值班电钳工，值班区长和瓦斯检查员均在现场，并填写好记录。
（4）每天一次检漏继电器跳闸试验，规定9：00试验专用局部通风机供电线路；9：15试验备用局部通风机供电线路。
避免发生检漏继电器跳闸试验和局部通（上接第40页）L=N（1．1+B/10）=1．2ˑ（1．1+5．0/10）=1．92m锚杆间距：D≤0．5L=0．5ˑ1．92=0．96m式中：B－巷道跨度，m；N－围岩稳定性系数，Ⅴ类围岩取1．2。
锚杆长度取3．0m，间距取0．9m、排距取1．0m。
（2）锚索长度确定：Ls =L1+L2+L3式中：Ls－锚索长度；mL1－锚索外露长度，取0．3mL2－锚索有效长度；L3－锚索锚固长度，一般取1 2m。
在锚杆失效的情况下，其潜在冒落高度为1．5倍的巷道宽度。
L=8．0m（煤层厚度2m）。
锚索间排距的确定：S a =3（δa）/4a2rk式中：δa－为单根锚索超极限破断力，取260kN；a－巷道宽度，m；r－为上覆岩层平均容重，取25．3kN/m3；k－安全系数，取2。
通过上式计算锚梁排距为1．0m、锚杆间距0．9 m，符合要求。
钢筋网选择规格1．2ˑ2m，网眼规格50ˑ50mm，钢筋直径4mm，圆钢制成，使用425#水泥，5 16mm石子作为骨料，水泥与石子按1：2配比，水灰比0．45，混凝土标号达到200#，最终喷碹厚度为100 mm。
锚固剂选择聚脂树酯锚固剂，选用快速和中速两种，锚索锚固剂直径为23mm，锚杆锚固剂为25mm，当锚索或锚杆使用2个锚固药卷时，眼底用快速锚固剂，外侧使用中速锚固剂。
5支护顺序（1）巷道进行光爆之后，立即喷一层厚为30mm 的混凝土，用以充填围岩岩面裂隙，并迅速封闭围岩岩体，缩短暴露时间，防止风化膨胀；（2）初喷初凝后，按设计间排距0．9ˑ1m安设锚杆挂钢筋网，挂好后，上好锚杆托盘，上紧螺母将钢筋网紧压在喷层上，然后打锚索吊U型钢梁，最后进行复喷，复喷累厚100mm。
6注意事项（1）要提高巷道成形质量，最大限度地减轻爆破时围岩的松动破坏，减少支护工作难度。
作业规程中要求周边眼距250mm，缩短围岩暴露时间，爆破后人工刷大断面，掌握好光面控制爆破即能控好巷道周边轮廓，从而充分发挥围岩自身自承能力，提高支护效果。
（2）掘进进尺过快，极易产生片帮、抽冒顶现象，难以实施联合支护，而且钢筋网规格要满足整个循环作业，及时锚喷支护工作面，循环进度定为1．0m。
7结束语此次巷道联合支护的应用在技术上取得了突破，实现了由被动支护向主动支护的转变，对以后锚索梁支护技术的发展起到推动作用，实现了施工安全，减轻了工人劳动强度，节约了支护材料，增加了支护强度，提高了掘进速度，取得了显著的经济效益。
DSA变电站综合自动化系统在矿山中的应用技术研究申志远（内蒙古煤矿安全监察局乌海分局，内蒙古乌海016000）摘要该文以薛湖煤矿DSA变电站综合自动化系统的应用为工程背景，介绍了DSA系统配置及技术特点，简要分析了系统在薛湖煤矿应用技术现状，对使用过程中出现的问题进行了分析，对DSA系统在矿井中的推广使用起到了参考价值。
关键词变电站综合自动化安全监控中图分类号TD67文献标识码BStudy on Application technology of the Integrated Automatic System of DSA Transformer SubstationShen Zhi－yuan（Inner Mongolia administration of coal mine safety wuhai sub－administration，wu hai016000，china）Abstract Based on the application of the integrated automatic system of DSA transformer substation on Xuehu coal mine for engineering background，In-troduces DSA system configuration and technical characteristics．Brief analysis of technology situation of application of system on Xuehu coal mine，Analy-sis of the problem in use process．This paper has reference value of popularize the use of DSA system in mine．Key words substation integrated automation safety monitoring由于煤矿特殊的作业环境，对供电要求较高，随着煤矿发展对用电需求越来越高，时常伴随供电不稳、出现短路电流等情况，综合自动化系统在煤矿的应用提高了煤矿变电站的安全可靠性和自动化水平。
