氧化锌压敏电阻的电性能参数及添加剂的作用
氧化锌压敏电阻
氧化锌压敏电阻
氧化锌压敏电阻是一种特殊的可变电阻，它可以根据外加压力的大小而发生变化。
它具有很好的直流和交流电性能，广泛应用于各种电子设备中，例如手机、MP3播放器、笔记本电脑、汽车导航系统、家庭影院系统等，这是最常用的电子元器件之一。
氧化锌压敏电阻的原理是由一个氧化锌片和一个金属片组成，金属片上覆盖有一层氧化锌薄膜，当外界的外加压力发生变化时，氧化锌薄膜会发生变形，使得氧化锌片与金属片之间的电阻发生变化，从而调节整个电路的电流。
氧化锌压敏电阻具有体积小、重量轻、可以调节电阻值、耐久性强、容易操作等优点，适用于各种电子产品和工业设备，可以满足不同应用场合的需求。
氧化锌压敏电阻有两种结构：单片结构和双片结构。
单片结构由一块氧化锌片和一块金属片组成，外加压力可以使氧化锌片发生变形，从而改变氧化锌片与金属片之间的电阻。
双片结构由两块氧化锌片和两块金属片组成，这种结构可以更好地表现压力变化对电阻的影响。
氧化锌压敏电阻的制作原理是将氧化锌薄膜覆盖在金属表面上，然后将金属片和氧化锌片组装成一个电阻元件，焊接在PCB板上，使其形成电路回路。
氧化锌压敏电阻的制作过程主要包括：氧化锌薄膜的制作、金属片的制作、氧化锌片的制作、焊接，以及电阻器的测试，确保电阻器的质量符合要求。
由于其性能稳定，可靠性高，使用寿命长，耐高温等优点，氧化锌压敏电阻在电子产品中的应用越来越广泛，它可以用来调节电流、调节电压、检测外部压力以及实现传感功能等，可以满足不同应用场合的需求。
氧化锌压敏电阻在电子设备中的应用越来越多，它能够提供准确可靠的信号控制，解决复杂的控制问题，为电子设备的控制提供高性能的保障，是当今高新技术领域的重要元器件之一。
压敏电阻的作用型号及其参数
压敏电阻的作用型号及其参数压敏电阻（Varistor）是一种用于电子电路保护的元器件，主要用于抵御过电压或过电流引起的损害。
它的主要作用是在过电压或过电流时，快速降低电路的电压，并将多余的能量转化为热能来保护电路。
压敏电阻的主要构造是由金属氧化物块堆积而成，因此也被称为氧化锌压敏电阻。
它的内部结构是由氧化锌颗粒之间的金属电极构成，当施加正向电压时，氧化锌颗粒之间的电导率较低，电流通过较小，当施加反向电压时，氧化锌颗粒之间存在高电导通道，电流通过较大，从而起到电压调节的作用。
1. 额定电压（Rated Voltage）：压敏电阻可承受的最高电压，一般以DC电压表示。
2. 最大脉冲能量（Maximum Pulse Energy）：压敏电阻能够吸收的最大脉冲能量，它与电压和时间的乘积有关。
3. 峰值电流（Peak Current）：压敏电阻能够承受的最大峰值电流，一般以单位时间内电流的最大值表示。
4. 电压-电流特性曲线（Voltage-Current Characteristic Curve）：用于表示压敏电阻在不同电压下的电流变化关系，一般呈非线性曲线。
5. 响应时间（Response Time）：压敏电阻由正常工作状态转变为响应状态所需的时间。
6. 温度特性（Temperature Coefficient）：压敏电阻在温度变化时电阻值的变化程度，一般以百分比或每度C表示。
1. MOV（Metal Oxide Varistor）：是最常见的压敏电阻，广泛应用于电力设备、仪器仪表、通信设备等领域。
2. CTVS（Ceramic Transient Voltage Suppressor）：采用陶瓷封装，具有高压响应能力和高能量吸收能力，常用于电网保护和电子设备保护。
3. SMD Varistor：表面贴装型压敏电阻，适用于集成电路和小型电子设备。
4. ZOV（Zinc Oxide Varistor）：特点是响应速度快，常用于无线设备的保护。
集成电路氧化锌压敏电阻器的原理简介与使用性能参数
【集成电路(IC)】氧化锌压敏电阻器的原理简介与使用【集成电路氧化锌压敏电阻器的原理简介与使用性能参数】“压敏电阻是中国大陆的名词，意思是"在一定电流电压范围内电阻值随电压而变"，或者是说"电阻值对电压敏感"的阻器。
相应的英文名称叫“Voltage Dependent Resistor”简写为“VDR”。
压敏电阻器的电阻体材料是半导体，所以它是半导体电阻器的一个品种。
现在大量使用的"氧化锌"（ZnO）压敏电阻器，它的主体材料有二价元素（Zn）和六价元素氧（O）所构成。
所以从材料的角度来看，氧化锌压敏电阻器是一种“Ⅱ-Ⅵ族氧化物半导体”。
在中国台湾，压敏电阻器是按其用途来命名的，称为"突波吸收器"。
压敏电阻器按其用途有时也称为“电冲击（浪涌）抑制器（吸收器）”。
一、氧化锌压敏电阻器微观结构及特性氧化锌压敏电阻器是一种以氧化锌为主体、添加多种金属氧化物、经典型的电子陶瓷工艺制成的多晶半导体陶瓷元件。
它的微观结构如图1所示。
氧化锌陶瓷是由氧化锌晶粒及晶界物质组成的，其中氧化锌晶粒中掺有施主杂质而呈N型半导体，晶界物质中含有大量金属氧化物形成大量界面态，这样每一微观单元是一个背靠背肖特基势垒，整个陶瓷就是由许多背靠背肖特基垫垒串并联的组合体。
图2是压敏电阻器的等效电路。
氧化锌压敏电阻器的典型V-I特性曲线如图3所示：预击穿区：在此区域内，施加于压敏电阻器两端的电压小于其压敏电压，其导电属于热激发电子电导机理。
因此，压敏电阻器相当于一个10MΩ以上的绝缘电阻(Rb远大于Rg)，这时通过压敏电阻器的阻性电流仅为微安级，可看作为开路。
该区域是电路正常运行时压敏电阻器所处的状态。
击穿区：压敏电阻器两端施加一大于压敏电压的过电压时，其导电属于隧道击穿电子电导机理(Rb与Rg相当)，其伏安特性呈优异的非线性电导特性，即：I=CVα其中I通过压敏电阻器的电流C与配方和工艺有关的常数V压敏电阻器两端的电压α为非线性系数，一般大于30由上式可见，在击穿区，压敏电阻器端电压的微小变化就可引起电流的急剧变化，压敏电阻器正是用这一特性来抑制过电压幅值和吸收或对地释放过电压引起的浪涌能量。
不同稀土氧化物添加对氧化锌压敏电阻瓷性能的影响
不同稀土氧化物添加对氧化锌压敏电阻瓷性能的影响摘要:分别采用La2O3、Sm2O3、CeO2、Y2O3掺杂改性氧化锌压敏电阻,研究了不同稀土氧化物对氧化锌压敏电阻微观结构和电性能的影响。
结果表明,在摩尔比例相同的情况下,并在烧结温度为1160℃左右烧结成瓷,制备的氧化锌压敏电阻陶瓷具有不同的电性能,其中以Y2O3掺杂改性的阀片性能最佳,其电位梯度达到348v/mm,漏电流为2μA,非线性系数为39,能量吸收密度为284J/cm3,性能优于其他稀土氧化物掺杂改性,更优于传统阀片。
关键词:ZnO压敏电阻稀土掺杂电性能氧化锌压敏电阻是一种多组分金属氧化物多晶半导体陶瓷,以氧化锌为主要原料,添加多种氧化物成分用陶瓷工艺烧结而成[1]。
近几年有用稀土金属氧化物作为晶粒生长抑制剂的文献报道[2],认为烧结过程中稀上金属氧化物与Bi,Sb,Zn,Mn等反应生成大量比Zn7Sb2Oi2更细小(小于1μm)的尖晶石,起到细晶的作用,从而提高电阻片电压梯度。
但同时电阻片的非线性系数降低,泄漏电流也增加很多。
ZnO避雷器具有保护特性好、吸收过电压能量大、耐污秽特性好、结构简单等优点,被广泛应用于高压输变电工程中作为浪涌吸收和过电压保护装置[3]。
随着超高压(500kV～750kV)和特高压(高于750kV)输变电技术的发展,对作为避雷器核心元件的ZnO压敏电阻片的安全性、可靠性和小型化提出了越来越高的要求,研究具有高电位梯度和大过流容量的ZnO压敏电阻片便成为国内外开发新一代氧化锌避雷器的技术关键[4～7]。
本文使用不同的稀土氧化物添加改性氧化锌压敏电阻,有效的提高了阀片的电位梯度,制得了性能远优于传统阀片的氧化锌压敏陶瓷。
1 实验以ZnO,Bi2O3,Sb2O3,Co2O3,Cr2O3,MnO2,NiO,SiO2,Al(NO3)3·9H2O为原料,分别添加La2O3、Sm2O3、CeO2、Y2O3掺杂改性,纯度均在99.7%以上,按一定比例配料。
氧化锌压敏电阻的电性能参数及添加剂的作用
氧化锌压敏电阻的电性能参数及添加剂的作用压敏电阻是由在电子级ZnO 粉末基料中掺入少量的电子级Bi 2O 3、Co 2O 3、MnO 2、Sb 2O 3、TiO 2、Cr 2O 3、Ni 2O 3等多种添加剂，经混合、成型、烧结等工艺过程制成的精细电子陶瓷；它具有电阻值对外加电压敏感变化的特性，主要用于感知、限制电路中可能出现的各种瞬态过电压、吸收浪涌能量。
1 氧化锌压敏电阻电性能参数1.1 压敏电压U 1mA压敏电阻的电流为1mA 时所对应的电压作为I 随U 迅速上升的电压大小的标准，该电压用U 1mA 表示，称为压敏电压。
压敏电压是ZnO 压敏电阻器伏安曲线中预击穿区和击穿区转折点的一个参数，一般情况下是1mA （Φ5产品为0.1mA ）直流电流通过时，产品的两端的电压值，其偏差为±0.1%。
1.2 最大连续工作电压MCOV最大连续工作电压MCOV 指的是压敏电阻在应用时能长期承受的最大直流电压U DC 或最大交流电压有效值 U RMS 。
最大直流电压的值为80%~92%U 1mA ，或产品在85℃下，正常工作1000h ，施加的最大直流电压；最大交流电压的值为60%~65% U 1mA ，或产品在85℃下，正常工作1000h ，施加的最大交流电压。
1.3 漏电流 I L漏电流(mA)也称等待电流，是指压敏电阻器在规定的温度和最大直流电压下，流过压敏电阻器电流。
IEC 对漏电流 I L 较为普遍的定义是：环境温度25℃时，在压敏电阻上施加其所属规格的最大连续直流工作电压 U DC 时，流过压敏电阻的直流电流。
一般而言，在材料配方和烧结工艺固定的情况下，漏电流适中的压敏电阻具有较好的安全性和较长的寿命。
1.4 非线性指数α非线性指数α指压敏电阻器在给定的外加电压作用下，其静态电阻值与动态电阻值之比。
它是一个元件的电阻值是否随电压或电流变化和变化是否敏感的标志。
ZnO 压敏电阻器是一种非线性导电电阻。

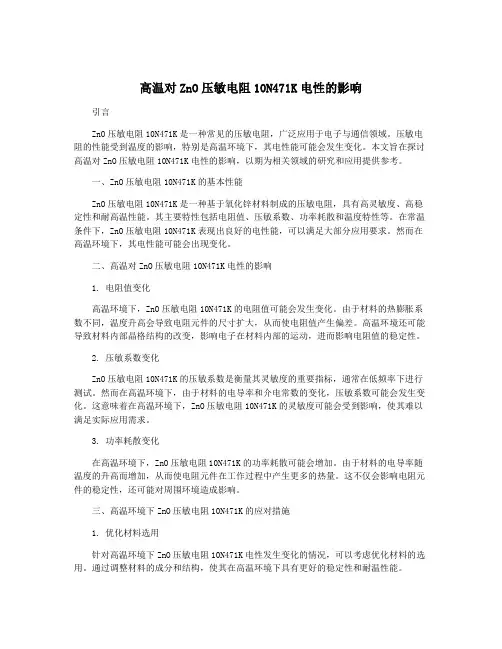

高温对ZnO压敏电阻10N471K电性的影响
高温对ZnO压敏电阻10N471K电性的影响引言ZnO压敏电阻10N471K是一种常见的压敏电阻，广泛应用于电子与通信领域。
压敏电阻的性能受到温度的影响，特别是高温环境下，其电性能可能会发生变化。
本文旨在探讨高温对ZnO压敏电阻10N471K电性的影响，以期为相关领域的研究和应用提供参考。
一、ZnO压敏电阻10N471K的基本性能ZnO压敏电阻10N471K是一种基于氧化锌材料制成的压敏电阻，具有高灵敏度、高稳定性和耐高温性能。
其主要特性包括电阻值、压敏系数、功率耗散和温度特性等。
在常温条件下，ZnO压敏电阻10N471K表现出良好的电性能，可以满足大部分应用要求。
然而在高温环境下，其电性能可能会出现变化。
二、高温对ZnO压敏电阻10N471K电性的影响1. 电阻值变化高温环境下，ZnO压敏电阻10N471K的电阻值可能会发生变化。
由于材料的热膨胀系数不同，温度升高会导致电阻元件的尺寸扩大，从而使电阻值产生偏差。
高温环境还可能导致材料内部晶格结构的改变，影响电子在材料内部的运动，进而影响电阻值的稳定性。
2. 压敏系数变化ZnO压敏电阻10N471K的压敏系数是衡量其灵敏度的重要指标，通常在低频率下进行测试。
然而在高温环境下，由于材料的电导率和介电常数的变化，压敏系数可能会发生变化。
这意味着在高温环境下，ZnO压敏电阻10N471K的灵敏度可能会受到影响，使其难以满足实际应用需求。
3. 功率耗散变化在高温环境下，ZnO压敏电阻10N471K的功率耗散可能会增加。
由于材料的电导率随温度的升高而增加，从而使电阻元件在工作过程中产生更多的热量。
这不仅会影响电阻元件的稳定性，还可能对周围环境造成影响。
三、高温环境下ZnO压敏电阻10N471K的应对措施1. 优化材料选用针对高温环境下ZnO压敏电阻10N471K电性发生变化的情况，可以考虑优化材料的选用。
通过调整材料的成分和结构，使其在高温环境下具有更好的稳定性和耐温性能。
科大创新科聚分公司 MYN1、MYG1 系列氧化锌压敏电阻 说明书
科聚M Y N1、M Y G1系列氧化锌压敏电阻ZnO VOLT-SENSITIVE PROTECTORS科大创新股份有限公司科聚分公司USTC CHUANGXIN CO. LTD., KEJU BRANCH1. 产品概述氧化锌压敏电阻是一种具有优良限压特性（压敏特性）的非线性电阻，被国内外广泛用作电气系统过电压保护的元件。
本公司（原中国科学院等离子体物理研究所电器设备厂）从20世纪70年代起从事压敏电阻材料、器件的研究及应用开发，是国际上首先将高能氧化锌压敏电阻用于大型发电机转子灭磁及过电压保护，并实现产品化的单位。
本公司已形成从电子系统到电力系统，从低压到高压全系列的压敏电阻及过电压保护产品，所开发的各类压敏电阻阀片均具有独立知识产权，产品曾多次获得国家及省、部级奖励。
根据过电压的特点和不同电器设备保护的需要，多年来我们对上千例各种过电压保护问题进行分析，采用最新的微粉压敏材料制成高能型和高压型氧化锌压敏电阻阀片，开发出MYN1、MYG1系列压敏电阻。
该电阻具有能量容量大、残压低、动作速度快、保护性能稳定、适用范围广等特点，是各种过电压保护器的关键元件和早期氧化锌压敏电阻的更新换代产品。
1.1 MYN1高能型压敏电阻系列主要应用于各型同步电机或直流电机的励磁回路、各类大功率半导体变换装置如整流器、逆变器、变频器、开关电源、UPS等以及电力机车高压变压器、三相电力变压器低压侧、大电感负载换流回路等大能量、宽脉冲过电压保护。
1.2 MYG1高压型压敏电阻系列主要用于抑制电气系统的各类操作过电压、回路谐振过电压和雷电感应过电压，还可用于大电流开关、接触器等的灭弧和氧化锌避雷器的核心元件。
产品品种齐全，不仅广泛应用于上述强电系统，还普遍用作电子设备、仪器、家电等过电压保护元件，保护性能稳定可靠。
2. 使用要求使用环境：温度不超过-40°C～+45°C；使用场所：MYN在封闭或半封闭绝缘外壳内使用；MYG必须在密闭的绝缘外壳内使用；海拔高度：≤2000m；工作电压：长期承受的工作电压峰值不超过标称电压U1mA的70%（针对MYG 系列产品）或U10mA的60%（针对MYN系列产品）。
压敏电阻制备与性能的综合实验报告
功能材料—压敏电阻制备与性能的综合实验一、实验目的1.了解ZnO压敏电阻的制备原理及方法2.通过ZnO压敏电阻的制备及性能测试，掌握该压敏电阻的测试方法3.研究ZnO压敏电阻伏—安特性的非线性效应二、实验原理ZnO压敏电阻可由ZnO添加少量的Bi2O3、Sb2O3、Co2O3和Cr2O3等添加剂烧结制备而成，可广泛应用于各种电子领域。
该压敏电阻的伏安特性表现为优异的非线性，具有强耐浪涌能力以及压敏电压在宽范围内可调等优异特性。
ZnO 压敏电阻在正常电压条件下，这相当于一只小电容器，而当电路出现过电压时，它的内阻急剧下降并迅速导通，其工作电流增加几个数量级，从而有效地保护了电路中的其它元器件不致过压而损坏，它的伏安特性是对称的，这种元件是利用陶瓷工艺制成的。
微观结构中包括氧化锌晶粒以及晶粒周围的晶界层。
氧化锌晶粒的电阻率很低，而晶界层的电阻率却很高，相接触的两个晶粒之间形成了一个相当于齐纳二极管的势垒，这就是一压敏电阻单元，每个单元击穿电压大约为3.5V，如果将许多的这种单元加以串联和并联就构成了压敏电阻的基体。
ZnO压敏电阻器的典型V-I特性曲线：非线性系数α是氧化锌压敏电阻最重要参数，即I—V曲线在非线性区域斜率的倒数，定义为：α的值越高装置越好，然而，当电流增强，α渐渐改变，α渐渐改变，α值在预击穿区升高了，在击穿区取得了最大值，在翻转区减小，因为随电流α值改变；α的值取决于两个因素即电流值和电压值。
其中，V1和V2是电流为I1和I2时对应的电压值,氧化锌压敏电阻优于其他压敏电阻就在于它有更好的α值。
本实验采用商业ZnO粉体，采用低温烧结的方法。
低温烧结的方法主要引入添加使用易烧结的粉料。
添加剂的作用机理：一、添加剂的引入使晶格空位增加，易于扩散。
二、添加剂的引入使液相在较低的温度下生成，出现液相后晶体能作粘性流动，因而促进了烧结。
三、实验步骤1. 确定氧化锌压电陶瓷摩尔比配方表1 压敏陶瓷摩尔比配方组分ZnO Bi2O3Cr2O3Co2O3Sb2O3MnO2B2O3KNO3总计：含量/mol% 96.4 0.5 0.5 0.5 0.5 0.5 1 0.1 1002.依据各组分的摩尔比配方，确定各原料质量百分比配方及配料用量表2 各原料质量百分比及用量组分ZnO Bi2O3Cr2O3Co2O3Sb2O3MnO2H3BO3KNO3总计：含量/wt% 91.62 2.715 0.886 0.966 1.698 0.507 1.443 0.165 100 配料/g 27.486 0.815 0.266 0.290 0.509 0.152 0.433 0.0495 303. 进行配料混合。
氧化锌压敏电阻器的性能及失效后的三种表现
氧化锌压敏电阻器的性能及失效后的三种表现
氧化锌压敏电阻器的性能
氧化锌压敏电阻器是一种以氧化锌为主体、添加多种金属氧化物、经典型的电子陶瓷工艺制成的多晶半导体陶瓷元件。
由于其独特的晶界结构，在一定电场下，晶界导电由热电子发射传导瞬间转变为电子隧道传导，其电阻值随着电压的增大而急剧减小，具有优异的非线性伏安特性。
那么，当存在过电压时，晶界电子隧道效应抑制过电压峰值增长，吸收部分过电压能量，从而起到对线路或设备的防护作用。
但是，不论压敏电阻器应用在电力线路或电子线路,若各种类型的过电压频繁出现,则压敏电阻器就会频繁动作以抑制过电压幅值和吸收释放浪涌能量，保护电气设备及元器件,这势必会导致压敏电阻器的性能劣化乃至失效。
氧化锌压敏电阻器失效后的三种表现
（1）劣化，表现为漏电流增大,压敏电压显著下降,直至为零;
（2）炸裂，若过电压引起的浪涌能量太大,超过了所选用的压敏电阻器极限承受能力,则压敏电阻器在抑制过电压时将会发生陶瓷炸裂现象;
（3）穿孔，若过电压峰值特别高,导致压敏电阻器陶瓷瞬间发生电击穿,表现为穿孔。
其中，在进行分级防雷保护前提下，压敏电阻器的失效模式绝大部分表现为劣化和穿孔（即短路），因此，在使用压敏电阻器时，必须与之串联一个合适的断路器或保险丝，避免电路短路引起事故。
目前，国际上流行的过电压保护器就是将压敏电阻器与限流、过流和劣化告警装置有机地组合在一起，它除了具有过电压保护功能外，还具有防止自身劣化、导致电路短路的功能。
压敏电阻器简介
1 压敏电阻器1.1 氧化锌压敏电阻器的特性氧化锌压敏电阻器是以氧化锌(Zn0)为主体材料，添加铋(Bi)、锑(Sb)、锰(Mn)、铬(Cr)、钴(Co)、硅(Si)、铝(AI)等多种金属氧化物，经典型的电子陶瓷工艺制造的具有非线性V-I 特性的多晶半导体陶瓷元件，其导电值随施加电压的增加而急剧增加。
也就是说它是对电压非常敏感的器件．习惯称其为压敏电阻器或浪涌吸收器。
其典型的V-I 特性曲线如图1所示：101031021010101010I V图l 典型的V-I 特性曲线其电器等效电路如图2所示L ：引线电感 C ：静态电容RV ：非线性电阻 Rg ：晶粒电阻图2 电器等效电路1.2 氧化锌压敏电阻的性能参数1.2.1 压敏电压压敏电压是压敏电阻器的一个基本参数，在规定温度下压敏电阻器两端施加某个规定测试电流，其两端的电压值作为压敏电压。
测试电流现在基本为1mA 。
1.2.2 最大连续工作电压Rv是指在某个规定的温度下可以施加在压敏电阻体上连续工作的最大直流电压或最大交流电压有效值。
1.2.3 最大通流容量当电流波形为8/20μs 时，施加在电阻体上的最大电流值称为最大通流容量。
我厂产品电流密度可达6500A/cm 2。
8/20μs 波形如图3所示：C u r r e n t (%)0105090图3 8/20μs 波形1.2.4 能量耐量当电流波形为2ms 时，施加在电阻体上的最大能量称为能量耐量．目前产品的吸收能量可达330J ／cm 3。
2ms 波形如图4所示：图4 2ms 波形图 1.2.5 限制电压最大峰值电流、将具有规定8/20μs电流波形为标准冲击电流波通入压敏电阻器,压敏电阻器两端电压的峰值称为限制电压。
1.2.6 响应速度当电路中感应脉冲出现时，通过压敏电阻器脉冲到响应时问小于50ns．。
压敏电阻参数(精)
氧化锌压敏电阻器主要是以氧化锌为主原料，添加多种少量金属氧化物，经成型烧结而成的陶瓷元件。
压敏电阻器是一种电压非线性器件，它有对称而陡峭的击穿持性，当很高的瞬时过电压加到电路上时，压敏电阻的阻抗从接近于开路的状态急剧变化到高导通状态，把瞬时过电压抑制到安全电压水平，因而电路中的脆弱的元件受到保护。
特点与用途：
1 电压范围宽
2 对过电压响应快
3 耐脉冲电流能力强
4 限制电压低
5 电压温度系数小
本压敏电阻器主要适用于电子电器设备以及电源的暧间过电压保护和浪涌吸收。
尤为适用电子电表智能电表，远程自动抄表系统及远程载波预付费抄表系统等的过电压保护和间接防雷用。
本产品通过UL1499娄全认证。
编号：E191293（X）
本产品通过CCEE安全认证。
编号：CH0013941
压敏电阻器的尺寸单位：mm
压敏电阻器的客定值列入表中
注：表中所列电容量为参考值，不作为考核值。
其它特性
漏电流：在+25°C时：≤20UA
在+85°C时：≤40UA
气候类别：40/085/04
降功耗
MYG型彩电用压敏电阻器。
氧化锌压敏电阻器概述
氧化锌压敏电阻器概述
氧化锌压敏电阻器是一种瞬时过电压保护器件。
它的主要功能是电阻值随着电压的变化而对称地非线性地变化，因而，它是一种对电压敏感性元件。
它具有电压非线性系数a大，残压低，浪涌耐量大，使用电压范围宽（从几伏到几十万伏），伏安特性陡峭且对称，对脉冲响应时间快，而且无续流，漏电流小（uA），电压随温度变化小等特有的优点。
高能氧化锌压敏电阻器还具有低场强、高能容的特点。
近年来的电力系统、电子线路中，吸收大气过电压和操作过电压，在超导移能和发电机组灭磁、电器设备、半导体器件及各种电机过压保护等方面具有广泛的应用前景。
一、主要用途
A、吸收大气过电压（防感应雷或沿着电源线进入系统的侵入波）
在电力系统用作避雷器保护配电变压器、配电盘、电镀表等。
在铁路系统用于铁路信号系统防雷，作为移频自动闭塞设备，小站电源屏等半导体讯号装置的保护。
在广播系统用于广播外线防雷击过电压保护。
B、吸收内部过电压（操作过电压）
用于各种电子设备、电子仪器的电源回路吸收切合闸引过的操作过电压，保护可控硅及硅整流管（如用在龙门刨、轧钢机、数控机床调速柜上，大型可控硅整流装置的交流侧、直流侧和元件侧等）以及高低压开关柜、防暴开关真空开关、高压变压器、高压电机等抑制浪涌过电压。
C、消除接点电火花
用于消除继电器触点火花，消除微型马达上电火花。
抑制显象管内部跳火和自动消磁等，以延长被保护线路的寿命，消除由电火花产生的无线电干扰等。
D、发电机灭磁，超导移能和过电压保护
用于各种发电机绕组灭磁，超导磁体移能和转子过电压保护及大功率整流设备与同步电机的过电压吸收。
氧化锌
氧化锌压敏电阻粉体制备压敏半导体陶瓷是指电阻值与外加电压成显著的非线性关系的半导体陶瓷。
使用时加上电极后包封即成为压敏电阻器。
其工作原理是基于压敏陶瓷所具有的伏安(I—V)非线性特性．即当电压低于某一临界值时，压敏电阻的阻值非常高，相当于绝缘体，当电压超过这一临界值时，电阻急剧减小．接近于导体。
因为这种效应的存在，压敏电阻器被广泛应用于过压保护和稳压方面。
目前，制造压敏电阻器的半导体材料主要有两大类：SiC和ZnO。
这两类压敏电阻器的I—V非线性特性都来源于陶瓷体中的晶界势垒。
在ZnO压敏电阻出现以前，SiC一直是制备压敏电阻器的重要材料。
相对于SiC压敏电阻器而言，ZnO压敏电阻器具有非线性系数大、响应时间短、残压低、电压温度系数小、漏电流小等独特的优良性能，因而，在电子线路、家用电器和电力系统的稳压和过压保护领域，ZnO压敏电阻器的开发与应用起着举足轻重的作用。
ZnO压敏电阻的性能取决于它的微观结构和产品的尺寸，其微观结构往往是由加入掺杂剂的种类、加入量，粉体制备工艺所引起的粉体大小、尺寸分布、形状、均匀性等的不同，以及烧结工艺、煅烧温度、煅烧时间、升温及降温速度等因素决定的。
通过对这些因素的优化，可提高ZnO压敏电阻的性能。
氧化锌压敏电阻器根据其应用环境，可分为低压、高压两大类。
其中低压压敏电阻器主要应用于微电子设备、电话交换机中的集成电路模块以及晶体管的浪涌等领域；高压压敏电阻器主要应用于高压、超高压输电系统、大型设备的操作保护、大气过压保护等领域。
高压ZnO压敏电阻的优点是电压梯度高、大电流特性好，但能量容量小，容易损坏。
解决这一问题的有效方法是开发高压高能型压敏电阻．即提高压敏电阻的电压梯度、非线性系数和减小漏电流。
氧化锌压敏电阻的主要制备方法有：固相法、液相法包覆法、燃烧法、湿化学法等，其中湿化学法包括化学共沉淀法、溶胶-凝胶法、水热法、热分解法等。
本次试验采用化学共沉淀法制备氧化锌粉体。
