过流保护电路图
直流电源过电压过流保护电路
直流电源过电压、欠电压及过流保护电路该保护电路在直流电源输入电压大于30V或小于18V或负载电流超过35A时，晶闸管都将被触发导通，致使断路器QF跳闸。
图中，YR为断路器QF的脱扣线圈；KI为过电流继电器。
带过流保护的电动自行车无级调速电路图中，RC为补偿网络，以改善电动机的力矩特性。
具体数值由实验决定。
电路如图16-91所示。
它适用于电动自行车或电动三轮车。
调节电位器RP，可改变由555时基集成电路A组成的方波发生器的方波占空比，达到调速的目的。
Rs是过电流取样电阻，当电动机过载时，Rs上的压降增大，使三极管VTz导通，触发双向晶闸管V导通，分流了部分负载，从而保护了功率管VTi。
过流保护用电子保险的制作电路图本电路适用于直流供电过流保护，如各种电池供电的场合。
如果负载电流超过预设值，该电子保险将断开直流负载。
重置电路时，只需把电源关掉，然后再接通。
该电路有两个联接点(A、B标记)，可以连接在负载的任意一边。
负载电流流过三极管T4、电阻R10和R11。
A、B端的电压与负载电流成正比，大多数的电压分配在电阻上。
当电源刚刚接通时，全部电源电压加在保险上。
三极管T2由R4的电流导通，其集电极的电流值由下式确定：VD4=VR7+0.6。
因为D4上的电压(VD4)和R7上的电压(VR7)是恒定的，所以T2的集电极电流也是恒定。
该三极管提供稳定的基极电流给T3，因而使其导通，接着又提供稳定的基极电流给T4。
保险导电，负载有电流流过。
当电源刚接通时，电容器C1提供一段延时，从而避免T1导电和保持T2断开。
保险上的电压(VAB)通常小于2V，具体值取决于负载电流。
当负载电流增大时，该电压升高，并且在二极管D4导通时，达到分流部分T2的基极电流，T2的集电极电流因而受到限制。
由此，保险上的电压进一步增大，直到大约4.5V，齐纳二极管D1击穿，使T1导通，T2便截止，这使得T3和T4也截止，此时保险上的电压增大，并且产生正反馈，使这些三极管保持截止状态。
过流保护电路原理
过流保护电路原理过流保护电路图过流保护电路原理本电路适用于直流供电过流保护，如各种电池供电的场合。
如果负载电流超过预设值，该电子保险将断开直流负载。
重置电路时，只需把电源关掉，然后再接通。
该电路有两个联接点（A、B标记），可以连接在负载的任意一边。
负载电流流过三极管T4、电阻R10和R11。
A、B端的电压与负载电流成正比，大多数的电压分配在电阻上。
当电源刚刚接通时，全部电源电压加在保险上。
三极管T2由R4的电流导通，其集电极的电流值由下式确定：VD4＝VR7＋0.6。
因为D4上的电压（VD4）和R7上的电压（VR7）是恒定的，所以T2的集电极电流也是恒定。
该三极管提供稳定的基极电流给T3，因而使其导通，接着又提供稳定的基极电流给T4。
保险导电，负载有电流流过。
当电源刚接通时，电容器C1提供一段延时，从而避免T1导电和保持T2断开。
保险上的电压（VAB）通常小于2V，具体值取决于负载电流。
当负载电流增大时，该电压升高，并且在二极管D4导通时，达到分流部分T2的基极电流，T2的集电极电流因而受到限制。
由此，保险上的电压进一步增大，直到大约4.5V，齐纳二极管D1击穿，使T1导通，T2便截止，这使得T3和T4也截止，此时保险上的电压增大，并且产生正反馈，使这些三极管保持截止状态。
C1的作用是给出一段短时延迟，以便保险可以控制短时过载，如象白炽灯的开关电流，或直流电机的启动电流。
因此，改变C1的值可以改变延迟时间的长短。
该电路的电压范围是10～36V的直流电，延迟时间大约0.1秒。
对于电路中给出的元件值，负载电流限制为1A。
通过改变元件值，负载电流可以达到10mA～40A。
选择合适额定值的元件，电路的工作电压可以达到6～500V。
通过利用一个整流电桥（如下面的电源电路），该保险也可以用于交流电路。
电容器C2提供保险端的瞬时电压保护。
二极管D2避免当保险上的电压很低时，C1经过负载放电。
过流保护电路图带自锁的过流保护电路1.第一个部分是电阻取样...负载和R1串联...大家都知道.串联的电流相等...R2上的电压随着负载的电流变化而变化...电流大,R2两端电压也高...R3 D1组成运放保护电路...防止过高的电压进入运放导致运放损坏...C1是防止干扰用的...2.第二部分是一个大家相当熟悉的同相放大器...由于前级的电阻取样的信号很小...所以得要用放大电路放大.才能用...放大倍数由VR1 R4决定...3.第三部分是一个比较器电路...放大器把取样的信号放大...然后经过这级比较...从而去控制后级的动作...是否切断电源或别的操作...比较器是开路输出.所以要加上上位电阻...不然无法输出高电平...4.第四部分是一个驱动继电器的电路...这个电路和一般所不同的是...这个是一个自锁电路... 一段保护信号过来后...这个电路就会一直工作...直到断掉电源再开机...这个自锁电路结构和单向可控硅差不多.过流保护电路过流保护用PTC热敏电阻通过其阻值突变限制整个线路中的消耗来减少残余电流值。
带自锁的过流保护电路电子懒人的基础硬件电路图讲解
带自锁的过流保护电路电子懒人的基础硬件电路图讲解电路图：（点击图片可查看高清原图！）电路功能介绍：本例电路可检测负载电路中的电流大小，当电流超过一定值时，电路会进行保护。
电路分解：整个电路可分为下面四个部分：一是取样保护电路，由RL，R10，R9，D2，C1组成；二是由U1A组成的同相放大器的信号放大部分；三是由U1B组成的比较器电路。
将放大后的信号经比较后，控制后级的动作。
四是由三极管Q1，Q2组成的驱动继电器的电路。
整个电路的工作过程：1、从采样电路中可以看出，负载RL和R10是串联的，根据串联电流相等的原理，流过采样电阻R10的电流和负载RL的电流是相等的。
这样R10上电压的变化反应了负载电流的变化。
2、R10电阻上采样到的信号，经电阻R9输入到运放的同相端。
稳压二极管D2起到一个保护作用，保护运放的输入端防止过高的电压进来损坏运放。
电容C1起到抗干扰的作用。
3、采样电阻R10采样后的信号，经运放U1A的放大。
U1A和电阻R2，R7组成了一个典型的同相放大电路，具体放大多少倍，大家可自己计算一下。
4、经放大后的信号，输入至U1B的同相端，U1B为一个比较器。
其中电阻R3和R6组成一个分压电路，基准电压就由这个分压电路提供。
电阻R5为比较器输出的上拉电阻。
5、当同相端的电压比反向端电压大时，比较器U1B输出高电平。
表示电路已经过流。
6、比较器输出高电平，使三极管Q2导通；Q2导通后，Q2的集电极变为低电平使三极管Q1导通。
Q1导通后，VCC经三极管Q1，电阻R4加载至三极管Q2的基极，形成一个自锁的功能。
这样即使比较器的输出变为低电平后，Q2和Q1还是导通的。
7、Q1导通后，继电器的线圈有电流流过，继电器吸合。
继电器吸合就会切断电源输入。
注意：在实际中，对集成运放等芯片的电源输入要加上去耦电容。
本例电路图中没有画出。

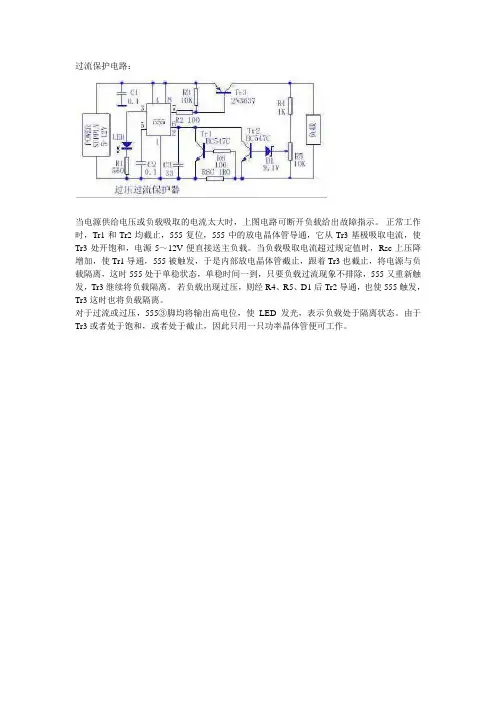

过流保护电路2
过流保护电路：
当电源供给电压或负载吸取的电流太大时，上图电路可断开负载给出故障指示。
正常工作时，Tr1和Tr2均截止，555复位，555中的放电晶体管导通，它从Tr3基极吸取电流，使Tr3处开饱和，电源5～12V便直接送主负载。
当负载吸取电流超过规定值时，Rsc上压降增加，使Tr1导通，555被触发，于是内部放电晶体管截止，跟着Tr3也截止，将电源与负载隔离，这时555处于单稳状态，单稳时间一到，只要负载过流现象不排除，555又重新触发，Tr3继续将负载隔离。
若负载出现过压，则经R4、R5、D1后Tr2导通，也使555触发，Tr3这时也将负载隔离。
对于过流或过压，555③脚均将输出高电位，使LED发光，表示负载处于隔离状态。
由于Tr3或者处于饱和，或者处于截止，因此只用一只功率晶体管便可工作。
过流保护电路图
过流保护电路图2008年04月24日 09:24 本站原创作者：本站用户评论（3）关键字：带自锁的过流保护电路1.第一个部分是电阻取样...负载和R1串联...大家都知道.串联的电流相等 (2)的电压随着负载的电流变化而变化...电流大,R2两端电压也高...R3 D1组成运放保护电路...防止过高的电压进入运放导致运放损坏...C1是防止干扰用的...2.第二部分是一个大家相当熟悉的同相放大器...由于前级的电阻取样的信号很小...所以得要用放大电路放大.才能用...放大倍数由VR1 R4决定...3.第三部分是一个比较器电路...放大器把取样的信号放大...然后经过这级比较...从而去控制后级的动作...是否切断电源或别的操作...比较器是开路输出.所以要加上上位电阻...不然无法输出高电平...4.第四部分是一个驱动继电器的电路...这个电路和一般所不同的是...这个是一个自锁电路... 一段保护信号过来后...这个电路就会一直工作...直到断掉电源再开机...这个自锁电路结构和单向可控硅差不多.过流保护电路过流保护用PTC热敏电阻通过其阻值突变限制整个线路中的消耗来减少残余电流值。
可取代传统的保险丝，广泛用于马达、变压器、开关电源、电子线路等的过流过热保护，传统的保险丝在线路熔断后无法自行恢复，而过流保护用PTC热敏电阻在故障撤除后即可恢复到预保护状态，当再次出现故障时又可以实现其过流过热保护功能。
过流保护电路图过流保护元件通用线路过流保护用PTC热敏电阻氟利昂，三氯乙烷或四氯乙烯等温和的清洗剂均适用于清洗，同样可以使用超声波清洗的方法，但是一些清洗剂可能会损害热敏电阻的性能，清洗前最好进行试验或到我公司咨询。
4、贮藏条件与期限如果存贮得当，PTC热敏电阻器的存贮期没有什么期限限制。
为了保持PTC热敏电阻器的可焊性，应在没有侵蚀性的气氛中进行贮藏，同时要注意空气湿度，温度以及容器材料。
元件应尽可能的在原包装中进行贮藏。
充电电源过流保护电路框图
充电电源过流保护电路框图
本电源模块设有独立的故障检测系统，检测输入过压、欠压和过流、短路、过热等故障。
出现故障时，由继电器引出提供给微机监控模块。
所有这些均为恢复性保护，当发生保护后，待故障消失时，模块能自动恢复工作。
其中一个或几个电源模块因故障停止工作，并不影响其他模块的正常工作。
下面简单介绍一下过流保护电路，其原理框图如图所示。
过流保护能否在主电路发生过流时准确及时动作，不但决定功率IGBT 器件能否正常工作，而且将决定整个电
源模块的可靠性及其是否具有实用价值。
为了解决这一问题，经大量的研究与试验，研制出过流保护专用电路。
此电路由主检测动作电路和缓冲加速电路组成。
工作原理如下，在主电路中串联一个采样用的锰铜片Ro，如图3 所示。
在Ro 上所采到的电压信号U 是由公式U=IR 确定，此信号通过屏蔽线送到
X5∶1 与X5∶2 之间。
当U 达到某一确定值URO 时，检测电路立即动作，使
高速光耦迅速导通，电压信号送到保护信号入口，从而使脉宽调制器封锁脉冲，电源模块停止工作。
待过流信号消失后，此时U 为了进一步提高整个系统的可靠性，本电源模块设计了备用电路，此电路能够在微机监控模块发生故障时，继续保持各电源模块正常工作。
图充电电源过流保护电路框图
tips:感谢大家的阅读，本文由我司收集整编。
仅供参阅！。
317过流保护电路
317过流保护电路
芯片是lm358。
左边是电压放大，放大倍数要根据自己的需要调整，公式写在图上了。
这里要注意C1的大小，太小358容易自激，太大保护动作迟滞，需要反复调试，我用的是104。
右边是比较器，基准电压我用的是8050的b-e节，很稳定，数量根据需要调整。
不要用稳压管，比起b-e节来差多了，也不要用电阻分压，电源不稳时基准也不稳。
输入端接在分流器上就行了。
过压部分的电路和这个图的右边是一样的，输入端接在317的输入和输出就可以了。
把RP换成固定电阻分压，调整分压比或调整基准使继电器动作就行了。
过流保护电路图
过流保护电路图，供大家学习使用！一个带过流保护加开关机控制的线性电源，这个电源电路可以分为二个部分来分析，左边的部分是过流检测，右边的是控制和输出。
1.我们先来看看这个左边的过流保护1.过流检测电路左边的过流保护电路简化下就是这样子了，检测原理是，当Q1的EB二端电压为0.7V左右的时候.Q1导通，C端输出电压，这样完成过流检测的原理，.检测电流的大小取决于R1、R2的值，不知道设计者在这里为什么这样设计，我不知道这二个二极管参数，应该不是普通的二极管,因为普通的二极管压降太大.一个约0.7V.二个串联起来就1.4了，接成这样就没有太大的实际意义了，因为三极管EB二端电压超过0.7V就导通了，导通后电路就会切断后级的输出，这样起到保护作用，通过仿真.感觉到如果是二个普通二极管.这样串联起来没什么意义，如果有上面这二个二极管资料的朋友,请提供上来...一起讨论下...过流保护电路就这么简单.2.控制输出电路控制输出电路在这里.我们也简化下...其实就是由普通的三极管组成的开关电路下面是简化后的图在这里我把场效应管换了下，方便仿真，其实原理是一样的，电路要有电压输出.必须得三个三极管全导通，Q1 的导通取决于Q2，Q3的导通...Q2的导通取决于3.3V电压，Q3的导通在这里面则是由C1来提供的...电路的原理是这样...上电...Q2导通...Q3由开关机信号...经C1后再导通...Q2 Q3全导通后.Q1才能导通，Q1导通后，Q3的B极电压则由R3提供，达到稳定的状态...在这里的C1非常关键...因为C1是启动电容...如果没有C1 Q3无法导通...无法导通则整个电路都没办法工作...不过这样的方式不是很稳定...设计不合理的情况下.使电源难以启动...[本帖最后由lion364 于2008-12-1 11:43 编辑]。
三段式过流保护讲义PPT
2、整定计算 （1）动作电流 电流定值整定原则：不超出相邻Ⅰ段保护范围， 习惯上讲：配合。 为确保能够保护全长，灵敏度： 注：若存在多个相邻元件，应分别整定，取大者。 Klm≥1.2，是因为考虑了以下不利于保护动作的 因素。 （a）可能存在非金属性短路，使短路电流Id较小； （b）实际的短路电流小于计算值； （c）电流互感器有负误差，使短路时流入保护起 动元件中的电流变小；
注： 过长，可考虑电流定值按与相邻II段或III段 配合，时间定值就不必按阶梯原则。 3、对定时限过电流保护的评价 优点：结构简单，工作可靠，对单侧电源的放射 型电网能保证有选择性的动作。不仅能作本线路 的近后备（有时作为主保护），而且能作为下一 条线路的远后备。在放射型电网中获得广泛应用， 一般在35千伏及以下网络中作为主保护。 缺点：动作时间长，而且越靠近电源端其动作时 限越大，对靠电源端的故障不能快速切除。
谢谢大家
1、 工作原理 反应电流增大而动作,它要求能保护本条线路的 全长和下一条线路的全长。作为本条线路主保 护拒动的近后备保护，其保护范围应包括下条 线路或设备的末端。过电流保护在最大负荷时， 保护不应该动作。 2、整定计算 I、II构成了主保护 当地后备 近 作用：后备 远方后备 远 原则：按躲开被保护线路的最大负荷电流 ， 且在自起动电流下继电器能可靠返回进行整定： 其中：Ifhmax = KzqIfh Kzq：2以上 Kh：为什么要考虑？
3、对限时电流速断保护的评价 （优点）限时电流速断保护结构简单，动作可靠， 能保护本条线路全长。 （缺点）不能作为相邻元件（下一条线路）的后 备保护，受系统运行方式变化较大。 三、定时限过电流保护（电流III段） 定义：其动作电流按躲过被保护线路的最大负荷 电流整定，其动作时间一般按阶梯原则进行整定 以实现过电流保护的动作选择性，并且其动作时 间与短路电流的大小无关。
三相电动机过流保护电路图及原理介绍
三相电动机过流保护电路图及原理介绍
如下图所示是一种较为实用的三相电动机过流保护电路图。
按下ST，KM吸合，电动机M 启动、运转。
电流互感器TA通过副边输出电流，经VD1整流、RP、R1分压，形成电压信号经R2、VD6加到VT1基极，另一个信号经RP加到VT3基极。
VT1、VT2、VT3组成一个射极耦合双稳态电路。
正常时，VT1截止，VT2、VT3饱和导通，继电器K吸合，电动机M正常运行。
当三相电动机某一相断相时，电流必定比正常时增大许多或因电动机线圈短路、机械卡堵等故障使电流大增，这时TA副边的电流也必定大增，加到VT1的基极电压也大增，促使VT1、VT3由饱和导通，VT2截止，K线圈失电释放，KM线圈相继失电释放，电动机M停电。
IGBT过流保护电路
IGBT过流保护电路
IGBT过流保护电路如下图所示，本电路可用于中频加热系统。
其中运放C814组成电压跟随器，其输入是来自电流互感器的输出，两个电压比较器C271组成窗口电压比较器，比较器的输出经施密特反相器连接到与门的输入端。
当IGBT没有过流时，C814的输入电压比较低，窗口电压比较器输出为高电平，因此EN信号为高电平，使IGBT驱动信号有效，反之，当IGBT过流时，EN信号变为低电平，封锁了IGBT驱动信号而使IGBT 关断，调节电位器VR2，可以改变过流阈值的大小。
为了方便大家更好的学习，畅学电子网特别增加了针对单片机和EDA的公众号，每天推送相关知识，希望能对你的学习有所帮助！。
过流保护电路图
过流保护电路图2008年04月24日 09:24 本站原创作者：本站用户评论（3）关键字：带自锁的过流保护电路1.第一个部分是电阻取样...负载和R1串联...大家都知道.串联的电流相等...R2上的电压随着负载的电流变化而变化...电流大,R2两端电压也高...R3 D1组成运放保护电路...防止过高的电压进入运放导致运放损坏...C1是防止干扰用的...2.第二部分是一个大家相当熟悉的同相放大器...由于前级的电阻取样的信号很小...所以得要用放大电路放大.才能用...放大倍数由VR1 R4决定...3.第三部分是一个比较器电路...放大器把取样的信号放大...然后经过这级比较...从而去控制后级的动作...是否切断电源或别的操作...比较器是开路输出.所以要加上上位电阻...不然无法输出高电平...4.第四部分是一个驱动继电器的电路...这个电路和一般所不同的是...这个是一个自锁电路... 一段保护信号过来后...这个电路就会一直工作...直到断掉电源再开机...这个自锁电路结构和单向可控硅差不多.过流保护电路过流保护用PTC热敏电阻通过其阻值突变限制整个线路中的消耗来减少残余电流值。
可取代传统的保险丝，广泛用于马达、变压器、开关电源、电子线路等的过流过热保护，传统的保险丝在线路熔断后无法自行恢复，而过流保护用PTC热敏电阻在故障撤除后即可恢复到预保护状态，当再次出现故障时又可以实现其过流过热保护功能。
过流保护电路图过流保护元件通用线路过流保护用PTC热敏电阻在较恶劣的钎焊条件下将会引起电阻值的变化。
2、涂层和灌注在PTC热敏电阻器上加涂层和灌注时，不允许在固化和以后的处理中由于不同的热膨胀而出现机械应力。
请谨慎使用灌注材料或填料。
在固化时不允许超过PTC热敏电阻器的上限温度。
此外，要注意到，灌注材料必须是化学中性的。
在PTC热敏电阻器中钛酸盐陶瓷的还原可能会导致电阻降低和电性能的丧失；由于灌注而引起热散热条件的变化可能会引起在PTC热敏电阻器上局部的过热而导致其被毁坏。
开关电源中常用过流保护电路
开关电源中常⽤过流保护电路1，开关电源中常⽤的过流保护⽅式过电流保护有多种形式，如图1所⽰，可分为额定电流下垂型，即フ字型；恒流型；恒功率型，多数为电流下垂型。
过电流的设定值通常为额定电流的110％～130％。
⼀般为⾃动恢复型。
（图1中①表⽰电流下垂型，②表⽰恒流型，③表⽰恒功率型。
）图1 过电流保护特性2，⽤于变压器初级直接驱动电路中的限流电路在变压器初级直接驱动的电路（如单端正激式变换器或反激式变换器）的设计中，实现限流是⽐较容易的。
图2是在这样的电路中实现限流的两种⽅法。
图2电路可⽤于单端正激式变换器和反激式变换器。
图2（a）与图2（b）中在MOSFET的源极均串⼊⼀个限流电阻Rsc，在图2（a）中， Rsc提供⼀个电压降驱动晶体管S2导通，在图2（b）中跨接在Rsc上的限流电压⽐较器，当产⽣过流时，可以把驱动电流脉冲短路，起到保护作⽤。
图2（a）与图2（b）相⽐，图2（b）保护电路反应速度更快及准确。
⾸先，它把⽐较放⼤器的限流驱动的门槛电压预置在⼀个⽐晶体管的门槛电压Vbe更精确的范围内；第⼆，它把所预置的门槛电压取得⾜够⼩，其典型值只有100mV～200mV，因此，可以把限流取样电阻Rsc的值取得较⼩，这样就减⼩了功耗，提⾼了电源的效率。
（a）晶体管保护（b）限流⽐较器保护图2 在单端正激式或反激式变换器电路中的限流电路当AC输⼊电压在90～264V范围内变化，且输出同等功率时，则变压器初级的尖峰电流相差很⼤，导致⾼、低端过流保护点严重漂移，不利于过流点的⼀致性。
在电路中增加⼀个取⾃＋VH 的上拉电阻R1，其⽬的是使S2的基极或限流⽐较器的同相端有⼀个预值，以达到⾼低端的过流保护点尽量⼀致。
3，⽤于基极驱动电路的限流电路在⼀般情况下，都是利⽤基极驱动电路把电源的控制电路和开关晶体管隔离开来。
变换器的输出部分和控制电路共地。
限流电路可以直接和输出电路相接，其电路如图3所⽰。
在图3中，控制电路与输出电路共地。
过流保护经典电路
T3
具有自恢复功能的过流保护电路这款无电流取样的过流保护电路具有短路点撤除后能自动恢复输出的特点，保护时较工作时电流要小得多，即使长时间短路，也不会损坏电源，电路如附图。
原理：电路正常时，T3饱和，T1工作在导通状态，所以T1的C、E两端电压较低，稳压管不能导通，故T2截止，电源输出正常。
当输出端由于某种原因过流或短路，使T1的C、E之间的压差大于稳压管和LED的导通值时，T2的基极有电流流过，T2由截止转为导通，T4导通，使T3、T1截止，电源无输出。
LED是过流指示灯。
T1截止后，R7对C1进行充电，为T3的下次启动创造了条件，但短路点还没有撤除时，电流经R7、R4、T4流入地，故T1仍然截止，电路无输出；如果短路点此时撤除，从R7上流过的电流就流进T3的基极，T3导通，使T1正常闭合，电路输出恢复正常。
根据具体需要，更换不同稳压值的DZ可获得不同的保护点。
第二章：开关电源保护电路PPT课件
R1
US UREF
R3 U1
R2
（2）功率开关管过流状态的自动识别
* 根据：GTR、GTO、IGBT等的导通压降是和导通时通 过的电流有关的，当管子中电流增加时，其导通压降也会明 显上升。
* 功率MOSFET是阻性负载，导通压降也和导通时的电流 有关。
* 注意，与截止时的电压相区别。 * 具有快速、可靠、方便的优点。
一般，硅材料在200℃以下，锗材料在100 ℃以下。
2 半导体器件还要受到温度变化的限制
半导体芯片是通过焊剂焊在基座上的，因为其接触部分 热膨胀系数不同，所以外部温度频繁变化时，会使结合面材 料疲软，致使两个表面分离，最终导致器件的失效。
二 功率开关管损耗计算 1 电阻性负载开关管的开关损耗
开关管两端电压下降和开
* 关机时，电容C通过电阻R2放电，再次 启动时仍具有软启动功能。
UREF R1
R2 C
4 软启动控制电路设计
* 在各种PWM控制芯片里，一般都有软启动控制电路， 只需要在设置端外接一个电容即可。
* 如需要对其进行控制时：
① X=1时，三极管导通、
无脉冲输出；
X
② X=0时，三极管截止、
R
正常启动工作。
T1
t
* 需要软启动的原因，是由于电源输出滤波电容较大， 开始工作时电容两端电压为零，未储能；如果输出电压突然建 立到额定值，将导致：
① 在很短时间内形成很大的充电电流，对整流二极管、功 率开关、电容自身都会造成严重的过流冲击。
② 易使过流或短路保护动作，影响电源的正常启动及使用 寿命。
* 软启动时间，指输出电压上升到0.9U0时所用时间，一般 为几百毫秒。
ic
关管中电流上升是同步的，只 Ui
完整的电路保护-过流过压保护 ppt课件
推荐产品
• • • 可控硅（SCR） 压敏电阻（MOV） TVS / ULTraMOV
ppt课件 13
ppt课件
14
雷电的防护
---电力系统器件应用比较
• 气体放电管
能承受数百微秒内数千安培瞬态雷电电流的冲击。缺点 是对雷电过电压的波头无法进行有效的保护。 有较好的非线性，有很大的吸收能力，响应速度快。缺点 是应用于DVI、ISDN等图像传输设备上时，容易失真。同时容易老化。 优点是 内阻小且稳定，动作快、表面温度低、耐高压高
ppt课件
1
一、完整的电路保护
电路保护 过流保护 过压保护 热保护
1.1 过流保护
1、传统的熔断保险丝/玻璃管 2、自恢复式的保险丝PPTC 3、PTC/NTC热敏电阻
注：通常也把以上第2、3加上一些温控元件合称为电路热保护。
ppt课件 2
1.2.1 工作原理 （FUSE）
根据焦尔定律：
Q=I2 R T
•
• •
ppt课件
10
ppt课件
11
Teccor产品应用领域
1、个人电子消费产品 2、电源产品 3、通信设备
4、汽车电子
5、其它工业设备
ppt课件
12
电源产品
A、交流电源 C、电能表 B、不间断电源（C DC / DC 转换电路 • 全波 / 半波整流电路 / 逆变电路
当通过保险丝的电流达到一定时，在保险丝上所产生的热量 达到它的固态熔点时，保险丝就会自动熔断而起到保护电路 的作用。
因此，工程人员在选择保险丝时最关注的参数如下：
I----熔断电流 T----当电流达到 I 时，经过多长时间才能熔断。 所以一般保险丝分为：快断（F）和慢断（S）两种。
用NE555作过流保护检测器电路图
用NE555作过流保护检测器电路图
利用555内部比较器和双稳触发器组成过流检测器的电路却不多见。
本电路构思巧妙、工作可靠、元件价廉易购，值得推荐。
当负载电流过大时，555(1C1)的③脚变低，要使它再次变高就需要按压复位开关S1(当然，只是在负载电流恢复到限定值以下，③脚才有再次变高的可能)。
③脚输出电平的跳变可以用来控制报警器、指示灯、限流电路或其它需要控制的电路。
电阻R2起电流传感器的作用，由于其两端压降不是用来驱动晶体管，故可以取得小些。
这样，负载得到的电源电压与本电路的电电压接近相等，R2本身的功率损耗很小。
在555内部，③脚与地之间是一个分压器，它为两个比较器的一个输入端提供基准电压。
这两个比较器的另一个输入端则分别通过②脚和⑥脚接到复位按钮S1和电位器P1。
比较器的输出端则分别控制内部双稳触发器的置位和复位输入端。
双稳触发器的输出端通过③脚向外部电路提供输出信号。
使用前，在不接负载Rload的情况下调节P1，使⑥脚电压正好低于2/3电源电压。
使用中，如果因负载电流过大而使⑧脚电压下降过多，则⑥脚电压变得高于⑤脚。
于是，接到⑥脚的比较器改变状态，使双稳触发器复位，③脚即变成低电平。
此状态一直保持到按压复位开关S1为止，此时S1将另一个比较器的反相输入端拉到地电位，该比较器即改变状态并使双稳触发器置位，③脚再次输出高电平。
本电路在5—14.5V电源电下均能正常工作，在10V时的消耗电流约7mA。
注意，采用这种接法会使⑧脚电压低于其它脚，但根据厂家的数据，只要这种电压差不大于300mV就不会出问题。
过流保护电路设计
过流保护电路如上图所示。
此电路是过流保护电路，其中100kΩ电阻用来限流，通过比较器LM311对电流互感器采样转化的电压进行比较，LM311的3脚接一10kΩ电位器来调比较基准电压，输出后接一100Ω的电阻限流它与后面的220µF的电容形成保护时间控制。
当电流过流时比较器输出是高电平产生保护，使SPWM不输出，控制场效应管关闭，等故障消除，比较器输出低电平，逆变器又自动恢复工作。
1.第一个部分是电阻取样...负载和R1串联...大家都知道.串联的电流相等...R2上的电压随着负载的电流变化而变化...电流大,R2两端电压也高...R3 D1组成运放保护电路...防止过高的电压进入运放导致运放损坏...C1是防止干扰用的...2.第二部分是一个大家相当熟悉的同相放大器...由于前级的电阻取样的信号很小...所以得要用放大电路放大.才能用...放大倍数由VR1 R4决定...3.第三部分是一个比较器电路...放大器把取样的信号放大...然后经过这级比较...从而去控制后级的动作...是否切断电源或别的操作...比较器是开路输出.所以要加上上位电阻...不然无法输出高电平...4.第四部分是一个驱动继电器的电路...这个电路和一般所不同的是...这个是一个自锁电路... 一段保护信号过来后...这个电路就会一直工作...直到断掉电源再开机...这个自锁电路结构和单向可控硅差不多.1 采用电流传感器进行电流检测过流检测传感器的工作原理如图1所示。
通过变流器所获得的变流器次级电流经I／V转换成电压，该电压直流化后，由电压比较器与设定值相比较，若直流电压大于设定值，则发出辨别信号。
但是这种检测传感器一般多用于监视感应电源的负载电流，为此需采取如下措施。
由于感应电源启动时，启动电流为额定值的数倍，与启动结束时的电流相比大得多，所以在单纯监视电流电瓶的情况下，感应电源启动时应得到必要的输出信号，必须用定时器设定禁止时间，使感应电源启动结束前不输出不必要的信号，定时结束后，转入预定的监视状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
过流保护电路图
2008年04月24日 09:24 本站原创作者：本站用户评论（3）
关键字：
带自锁的过流保护电路
1.第一个部分是电阻取样...负载和R1串联...大家都知道.串联的电流相等 (2)
的电压随着负载的电流变化而变化...电流大,R2两端电压也高...R3 D1组成运放保护电路...防止过高的电压进入运放导致运放损坏...C1是防止干扰用的...
2.第二部分是一个大家相当熟悉的同相放大器...由于前级的电阻取样的信号很小...所以得要用放大电路放大.才能用...放大倍数由VR1 R4决定...
3.第三部分是一个比较器电路...放大器把取样的信号放大...然后经过这级比较...从而去控制后级的动作...是否切断电源或别的操作...比较器是开路输出.所以要加上上位电阻...不然无法输出高电平...
4.第四部分是一个驱动继电器的电路...这个电路和一般所不同的是...这个是一个自锁电路... 一段保护信号过来后...这个电路就会一直工作...直到断掉电源再开机...这个自锁电路结构和单向可控硅差不多.
过流保护电路
过流保护用PTC热敏电阻通过其阻值突变限制整个线路中的消耗来减少残余电流值。
可取代传统的保险丝，广泛用于马达、变压器、开关电源、电子线路等的过流过热保护，传统的保险丝在线路熔断后无法自行恢复，而过流保护用PTC热敏电阻在故障撤除后即可恢复到预保护状态，当再次出现故障时又可以实现其过流过热保护功能。
过流保护电路图
过流保护元件
通用线路过流保护用PTC热敏电阻
4、贮藏条件与期限
如果存贮得当，PTC热敏电阻器的存贮期没有什么期限限制。
为了保持PTC热敏电阻器的可焊性，应在没有侵蚀性的气氛中进行贮藏，同时要注意空气湿度，温度以及容器材料。
元件应尽可能的在原包装中进行贮藏。
对未焊接的PTC热敏电阻器的金属覆层的触碰可能会导致可焊性能降低。
暴露在过潮或过高温度下，一些规格产品性能可能会改变，比如锡铅的可焊性等，但是在正常的电器元件保存条件下可以长期保存。
5、注意事项
为避免PTC热敏电阻器发生失效／短路／烧毁等事故，使用（测试）PTC热敏电阻器时应特别注意如下事项：
不要在油中或水中或易燃易爆气体中使用（测试）PTC热敏电阻器；
不要在超出"最大工作电流"或"最大工作电压"条件下使用（测试）PTC热敏电阻器。
过流保护电路图
带过流保护加开关机控制的线性电源...这个电源电路可以分为二个部分来分析...左边的部分是过流检测...右边的是控制和输出...
1.我们先来看看这个左边的过流保护...H EHE...
1.过流检测电路...
左边的过流保护电路简化下就是这样子了...检测原理是...当Q1的E B二端电压为0.7V左右的时候.Q1导通...C端输出电压...这样完成过流检测的原理...检测电流的大小
取决于R1 R2的值...不知道设计者在这里为什么这样设计...我不知道这二个二极管参数...应该不是普通的二极管,因为普通的二极管压降太大.一个约0.7V.二个串联起来就1.4了...接成这样就没有太大的实际意义了...因为三极管E B二端电压超过0.7V就导通了...导通后电路就会切断后级的输出...这样起到保护作用...
通过仿真.感觉到如果是二个普通二极管.这样串联起来没什么意义...
如果有上面这二个二极管资料的朋友,请提供上来...H EHE...一起讨论下...
过流保护电路就这么简单.HE HE...
2.控制输出电路...
控制输出电路在这里.我们也简化下...其实就是由普通的三极管组成的开关电路...
下面是简化后的图...
在这里我把场效应管换了下...方便仿真...其实原理是一样的.HE HE...
电路要有电压输出.必须得三个三极管全导通...Q1 的导通取决于Q2 Q3的导通...Q2的导通取决于3.3V电压...Q3的导通在这里面则是由C1来提供的...电路的原理是这样...
上电...Q2导通...Q3由开关机信号...经C1后再导通...Q2 Q3全导通后.Q1才能导通...Q1导通后...Q3的B极电压则由R3提供...达到稳定的状态...
在这里的C1非常关键...因为C1是启动电容...如果没有C1 Q3无法导通...无法导通则整个电路都没办法工作...
不过这样的方式不是很稳定...设计不合理的情况下.使电源难以启动...。
