变压器事故油池通畅检查标准化作业指导卡.doc
电力检修公司标准化作业卡(变压器事故油池维护)
电力检修公司变压器事故油池维护标准化作业卡一、事故油池维护的目的因变压器为注油设备，变压器本体内储存大量的变压器油，当变压器发生事故时有变压器油溢出，如果事故油池堵塞会造成变压器油不能流入事故油池，直接或间接流入河流，污染环境损坏庄家，现在环境保护法不允许往河道排油，必须设置事故油池存储事故排油，并回收污油。
为了确保变压器在发生任何排油事故时，变压器油都能顺利流入事故油池，运维人员需要定期对事故油池的畅通进行检查，确保变压器安全可靠运行。
二、事故油池维护规定1、在事故油池畅通检查时，应检查变压器油盆排油管道有无异物或泥石堵塞，若堵塞事故油池就失去存储变压器事故油的作用。
检查事故油池的排水管道是否畅通，污水会溢出进入变电站场地对变电站造成污染。
同时还要对事故油池的呼吸孔进行检查确保畅通，避免事故油池囤积大量的有毒有害物质，运维人员发现堵塞时应及时进行清理和疏通。
2、在进行变压器事故油池畅通性检查时应确保整个油盆都均匀铺满鹅卵石，在变压器发生故障时变压器油会从缝隙中漏下去不至于燃烧，发生更大的危险，然后漏下去的变压器油和水会从排油管道流入事故油池进行油水分离。
三、事故油池维护技术要求事故油池在检查周期内或发生洪水后运维人员应及时对事故油池进行畅通检查，检查前需要注意以下注意事项：1、检查时需选择天气较好时进行。
2、检查时需要将油盆底部排油管道安装点的鹅卵石全部拿走，拿的过程中要做到轻拿轻放。
3、应采用在油盆内加水的方法进行检查，检查加入的水是否能正常流入事故油池。
4、水流入事故油池后多余的溢出水能否从排水管道流出。
5、鹅卵石在放置的过程中要确保整个油盆都铺满，鹅卵石之间的缝隙尽量保持一致。
四、事故油池维护工作准备(一)危险点分析在事故油池畅通检查作业中，以下危险点可能会造成人身或设备事故，作业前应进行危险点分析。
1、在拿走和放置鹅卵石过程中要轻拿轻放，防止石头伤人或砸坏变压器。
2、在检查过程中要与带电设备保持足够的安全距离，防止误碰运行中的变压器造成人员伤害或设备损坏。
(完整word版)事故油池、水池施工作业指导书
一、编制依据 (1)二﹑工程概况 (1)三﹑施工技术及安全措施 (2)3.1 施工特点 (2)3。
2技术措施 (2)3.2。
2土石方工程 (2)3。
2。
3截桩接桩工程 (3)3。
2.4模板工程 (4)3。
2.5、钢筋工程 (6)3。
2.6、预埋件工程 (7)3。
2。
7、预留管施工 (8)3.2。
8、混凝土工程 (8)3.2.9、内外壁批档 (9)3.2。
10、事故油池、消防水池满水（抗渗）试验 (9)四﹑现场安全、质量管理机构 (10)五、各分项工程的质量验收标准 (11)1、基础土方开挖允许偏差见下表 (11)2、基础模板质量验收标准见下表 (11)3、钢筋绑扎允许偏差值见下表 (12)4、现浇砼及预埋管允许偏差见下表 (12)5、检测工具 (13)六、质量保证措施 (13)八、安全保证措施 (13)九、成品保护 (14)十、危险源辨识、预防措施 (14)一、编制依据1、土建总平面布置图（B3601S-Z0102)；2、《事故油池施工图》（B3601S- Z0102A—14）3、《预应力管桩统一说明》(B3461S-T0107—05）4、《站区室外排水管道平面布置图》（B3601S-S0102A-03）5、《消防水池及泵房建筑结构图》（B3601S—T0110）6、南方电网《110kV～500kV送变电工程质量检验及评定标准》；7、《混凝土工程施工质量验收规范》（GB 50204-2002）；8、《建筑地基与基础工程施工质量验收规范》（GB50202-2002）；9、《混凝土质量控制标准》（GB50164-2002）；10、《电力建设安全工作规程》（变电所部分DL5009.3 —1997）;11、《电力建设安全健康与环境管理工作规定》（2002-01—21实施）;12、《实用建筑施工安全手册第四版》;二﹑工程概况桂山站是一个新建变电站工程，事故油池、消防水池各一个。
工程质量标准:满足设计和国家施工验收规范，实现达标投产目标，达到国家优质工程标准。
巡视标准化作业指导卡
—1 —35KV变电站日常巡视作业指导卡单位：编号：编写人（作业负责人）：审批人：工作任务：一、作业前准备1、人员分工工器具领用审核：材料领用审核：确认“作业前准备”1-4项已完成，工作负责人（签字）：二、作业程序及危险点控制措施计划工作时间：年月日时分至月日时分1、开工—2 —确定以下2-4项：危险点及安全措施、现场补充安全措施、关键作业步骤已进行讲解。
工作班人员（签字）：—3 —3、现场补充的安全措施4、关键作业步骤—4 ——5 ——6 ——7 —5、竣工—8 —三、巡视记录卡（见附件）附件：变电站巡视记录卡巡视时间：年月日时分至时分天气：室外温度℃1、巡视内容：主变及站变—9 ——10 ——11 —35KV变电站特殊巡视作业指导卡单位：编号：编写人（作业负责人）：审批人：工作任务：一、作业前准备—12 —材料领用审核：确认“作业前准备”1-4项已完成，工作负责人（签字）：二、作业程序及危险点控制措施计划工作时间：年月日时分至月日时分确定以下2-4项：危险点及安全措施、现场补充安全措施、关键作业步骤已进行讲解。
工作班人员（签字）：2、危险点及安全措施—13 —3、现场补充的安全措施—14 —4、关键作业步骤—15 ——16 ——17 ——18 —三、巡视记录卡（见附件）—19 —附件：变电站巡视记录卡巡视时间：年月日时分至时分天气：室外温度℃—20 ——21 ——22 —。
(word完整版)变压器事故油池布置图
3.避免与本专业管道、相邻建(构)筑物及基础相碰。
4.埋地钢管采用环氧煤沥青漆防腐。仅指出防腐层厚度，不必开列防腐材料。
互
提
资
料
项
目
及
时
间
1.事故油池及相关管道平面布置图 →水工结构、总图 2001。6.20
归料档项资目
1。专业卷册作业指导书1页 2。计算书页
3.互提资料页 4.其它资料页
9.《火力发电厂施工图设计守则》（水工工艺给排水篇）（1999年修订）
主
要
设
计
原
则
及
要
求
1.根据变压器事故排油情况及主厂房A列外总平面布置，设计事故油池及相关管道，避免相互碰撞。
2.事故油池排水管道的埋深宜小于1米，以便进一不排放。
采克用服的细质节量老信病息措及施
1.图纸的图面应符合《电力工程制图标准》（DL5028-93)中有关条文的要求。
出手时间
工
日
项目
计算
制图
其他
全校
成品数量
项目
新制
图纸
套用
图纸
合计
计算书
计划
计划
实际
实际
设
计
范
围
1.事பைடு நூலகம்油池及相关管道安装设计。
2.事故油池平剖面图.
3.事故油池管道平剖面图。
4.管道部件图。
5.安装材料表
设计依据及条件
1.山东莱城电厂＃3、#4机组工程总图设计说明书及S01—01、02号图纸；
2.山东莱城电厂一期工程有关施工图及竣工图；
标准化作业流程指导卡
数量
1
万用表
个
1个
2
螺丝刀
十字型
2把
3
对线灯
个
2
4
手电
个
1
5
活扳手
把
1
工作负责人签字确认：
四、作业方案
危险点及安全控制措施：①确认停电并作好安全措施方可工作；②严格执行校验规程，防止仪器损坏。③与高压、继电班协调好，防止其摇绝缘而遭电击。
7、工艺质量标准
接线整齐、美观。表计清洁、无污渍。地面干净无杂物。
6、现场必须进行安全监护，由现场变电检修人员负责一次线路的接入，二次回路接线由现场仪表或继电人员负责，并提供试验电源。
7、电压互感器误差测试由电科院计量所负责完成，并依据国家检定规程，对误差合格的电压互感器出具检测证书。
作业开始时间：年月日
作业结束时间：年月日
五、作业结束验收
工作负责人签字：
设备专责人签字：
8、检查电能表工作是否正常；
作业开始时间：年月日
作业结束时间：年月日
五、作业结束验收
工作负责人签字：
设备专责人签字：
班长签字：
上级机构签字：
标准化作业流程指导卡编号：5
一、作业任务下达
作业任务名称
大修后措施恢复
任务下达人
维护分厂
任务接受人（组长）
张望
二、组长确定作业负责人：（签字）
工作组成员
三、工器具的准备
一字型
2把
2
螺丝刀
十字型
2把
3
标准电压互感器
1
4
验电笔
支
1
5
互感器校验仪
1台
6
连接导线

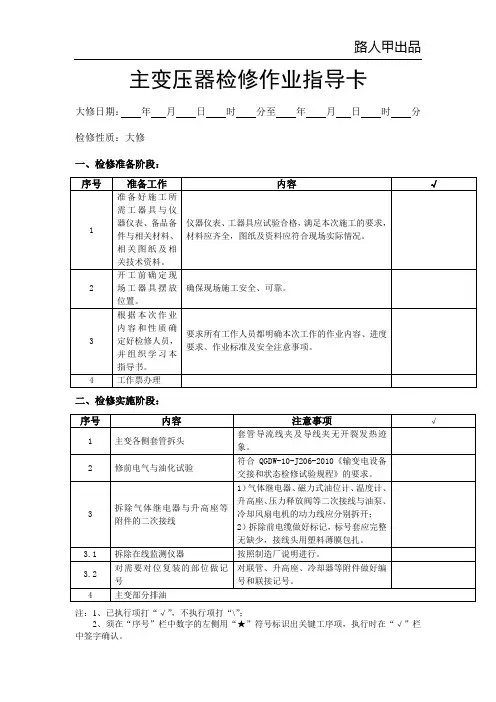

主变检修作业指导卡
注：1、已执行项打“√”，不执行项打“\”；2、须在“序号”栏中数字的左侧用“★”符号标识出关键工序项，执行时在“√”栏主变压器检修作业指导卡大修日期： 年 月 日 时 分至 年 月 日 时 分 检修性质：大修一、检修准备阶段： 序号 准备工作 内容 √1 准备好施工所需工器具与仪器仪表、备品备件与相关材料、相关图纸及相关技术资料。
仪器仪表、工器具应试验合格，满足本次施工的要求，材料应齐全，图纸及资料应符合现场实际情况。
2 开工前确定现场工器具摆放位置。
确保现场施工安全、可靠。
3 根据本次作业内容和性质确定好检修人员，并组织学习本指导书。
要求所有工作人员都明确本次工作的作业内容、进度要求、作业标准及安全注意事项。
4 工作票办理二、检修实施阶段：序号内容 注意事项 √ 1主变各侧套管拆头 套管导流线夹及导线夹无开裂发热迹象。
2 修前电气与油化试验 符合QGDW-10-J206-2010《输变电设备交接和状态检修试验规程》的要求。
3 拆除气体继电器与升高座等附件的二次接线 1）气体继电器、磁力式油位计、温度计、升高座、压力释放阀等二次接线与油泵、冷却风扇电机的动力线应分别拆开；2）拆除前电缆做好标记，标号套应完整无缺少，接线头用塑料薄膜包扎。
3.1 拆除在线监测仪器 按照制造厂说明进行。
3.2对需要对位复装的部位做记号 对联管、升高座、冷却器等附件做好编号和联接记号。
4 主变部分排油注：1、已执行项打“√”，不执行项打“\”；2、须在“序号”栏中数字的左侧用“★”符号标识出关键工序项，执行时在“√”栏 4.1排油前对渗漏油点做好标志 4.2 关闭冷却器蝶阀 蝶阀关闭可靠。
4.3 主变本体排油 1）天气要求无雨，空气相对湿度≤65%时线圈暴露在空气中时间为16h ，相对湿度≤75%时为12h ，线圈暴露在空气中时间计算从排油开始时起到开始抽真空注油时为止；2）排油前打开油枕顶部放气塞，油排放至离油箱顶部100～200mm ，关闭油枕蝶阀，安装充氮装置，继续充氮放油至线圈上压板（约套管升高座下部），停止放油，充分释压，待附件拆除后注油浸没铁芯，密封本体。
变电站土建工程标准化验收作业卡剖析
验收范围：
验收时间：
验收性质：
序
验收项目
质量标准
验收结果
情况说明及要求
一
主控项目
1
门窗质量
门窗的品种、类型、规格、尺寸、性能、开启方向、安装位置、连接方式应符合设计要求。金属门窗的防腐处理及填嵌、密封处理应符合设计要求
2
门窗框安装
门窗框和副框的安装必须牢固，在砌体上严禁采用射钉固定。预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求
工程名称：
验收范围:
验收时间：
验收项目
质量标准
结果
情况说明及整改要求
3
箱与其面板间可动部的配线
（1）采用多股铜芯软电线，敷设长度留有适当余量；（2）线束有外套塑料管等加强绝缘保护层；（3）与电器连接时，端部绞紧,且有 不开口的终端端子或搪锡,不松散、断股；（4）可转动部位的两端用卡子固定
4
照明配电箱(盘)安装位
置、开孔、回路编号等
（1）位置正确，部件齐全，箱体开孔与导管管径适配，暗装配电箱箱盖紧贴墙面，箱(盘)涂层完整；（2）箱(盘)内接线整齐，回路编号齐全，标识正确；（3）箱(盘)不得采用可燃材料制作；（4）箱(盘)安装牢固,垂直度允许偏差为 1.5‰；底边距地面为1.5m
门窗框的正、侧面垂直度
≤2.5mm
项目验收人签名：
1.5照明配电箱安装及回路编号质量标准化验收作业卡
工程名称：
验收范围:
验收时间：
验收性质：
序
验收项目
质量标准
验收结果
情况说明及要求
一
主控项目
1
金属箱体的接地或接零
金属框架必须接地或接零可靠；装有电器的可开门，门和框架的接地端子间应用裸编织铜线连接，且有标识
变电标准化作业指导书卡使用及填写说明模板
变电标准化作业指导书卡使用及填写说明模板一、引言变电标准化作业指导书卡是在变电站进行作业时，对作业人员进行指导和记录的工具。
本文将详细介绍变电标准化作业指导书卡的使用方法及填写说明，以帮助作业人员正确使用和填写。
二、变电标准化作业指导书卡的使用方法1. 准备工作在开始使用变电标准化作业指导书卡之前，需要进行以下准备工作：- 确认作业人员已经接受过相关培训，熟悉变电站的工作流程和操作规程。
- 确认作业人员已经具备必要的个人防护装备，并保证其完好无损。
- 确认作业人员已经理解作业指导书卡的用途和填写要求。
2. 使用步骤（1）填写作业指导书卡的基本信息在开始作业前，作业人员需要填写作业指导书卡的基本信息，包括变电站名称、作业日期、作业时间、作业人员姓名等。
确保填写的信息准确无误。
（2）记录作业过程在作业过程中，作业人员需要按照作业指导书卡上的要求，记录作业过程中的关键信息，包括作业步骤、作业设备、作业时间等。
确保记录的信息详细、准确。
（3）填写作业结果作业完成后，作业人员需要填写作业结果，包括作业结果评价、存在的问题、下一步的工作计划等。
确保填写的信息全面、客观。
（4）作业指导书卡的交接作业完成后，作业人员需要将作业指导书卡交接给下一位作业人员或相关负责人，确保作业指导书卡的连续性和可追溯性。
三、变电标准化作业指导书卡的填写说明1. 填写要求（1）信息准确无误：填写作业指导书卡时，要确保填写的信息准确无误，包括变电站名称、作业日期、作业时间、作业人员姓名等。
（2）内容详细完整：在记录作业过程时，要详细记录作业步骤、作业设备、作业时间等关键信息，确保内容完整。
（3）客观公正：在填写作业结果时，要客观公正地评价作业结果，提出存在的问题，并制定下一步的工作计划。
2. 填写示例（1）基本信息填写示例：变电站名称：XXX变电站作业日期：20XX年XX月XX日作业时间：XX:XX - XX:XX作业人员姓名：XXX（2）作业过程记录示例：作业步骤：1. 关闭断路器；2. 检查设备状态；3. 进行维护作业作业设备：断路器、隔离开关、变压器等作业时间：XX:XX - XX:XX（3）作业结果填写示例：作业结果评价：作业顺利完成，未发现异常情况存在的问题：设备清洁度需要提高下一步工作计划：进行设备清洁工作四、总结通过本文的介绍，我们了解了变电标准化作业指导书卡的使用方法及填写说明。
事故油池施工作业指导书
事故油池施工作业指导书批准：年月日审核：年月日编写：年月日工程施工项目部（盖章）________年____月____日事故油池施工作业指导书一、编制依据：1、施工图纸。
2、《110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程》《国家电网公司输变电工程施工工艺示范手册》变电工程分册土建部分3、《国家电网公司输变电工程工艺标准库》（国家电网基建质量〔2010〕100号）4、《输变电工程建设标准强制性条文实施管理规程》（国家电网企业标准Q/GDW 248.1－2008）5、《混凝土结构工程施工质量验收规范》GB50204-2002二、适用范围1、适用范围：变电站消防水池、事故油池。
三、施工方案3.1施工组织3.1.1按照项目管理体系，设置技术员一名，专职安全员一名，质量监督员一名。
施工员一名，木工11名，钢筋工8名，泥工6名，普工9名。
3.2测量定位3.2.1 采用经纬仪、水准仪定位，钢尺丈量。
测量定位前对该建筑范围内进行场地平整，并依据工程控制点引测水准点标高。
3.2.2 控制点引测完毕后进行固定并妥善保护，确保在施工过程中控制桩不被磕碰，在施工过程中要经常对控制桩进行校核，当发现移动现象要经过技术人员复核确定桩位。
3.3 土方开挖3.3.1 作业条件3.3.1.1 清除挖方区域内所有障碍物。
3.3.1.2 确定开挖顺序及行走路线，并做好排水措施。
3.3.1.3 完成测量控制网的设置，包括控制轴线和水准点，计算挖填土方量。
3.3.1.4 设备进入现场进行维护检查、试运转，使处于良好的工作状态。
3.3.2 操作工艺3.3.2.1 本工程采用正铲挖掘机。
3.3.2.2 基坑分层开挖依次进行。
预留10㎝人工开挖防止基底扰动。
3.3.2.3 为防止机械破坏地基土，严格控制土方开挖标高。
3.3.2.4采用挖掘机配合自卸汽车机械挖土，并对开挖的土方外运至场区回填。
3.3.2.5基坑四周应设排水沟，场地应有一定的坡度，以防止雨水浸泡基坑和场地。
变压器检修作业指导卡
3、回装注油；
4、电气测验；
5、检修完毕，封工作票。
工作环境（条件）：
1、检修在一定时间内完成；
2、施工时，应在风小、晴天下进行。
工作要求：
1、电气工作人员必须经特种作业培训，并考试合格持证上岗；
2、现场检修要做到文明检修，按检修现场“三不见天、三不落地”要求执行；
3、如需动火，必须办理动火作业票；
变压器检修作业指导卡
作业单位：供电车间
作业项目及程序
项目：变压器检修
程序：1、办理检修工作票，切断电源，做好各项安全措施；
2、检修时如需动火，必须办理动火作业票；
3、变压器油排放（可回收利用）；
4、一、二次瓷瓶胶圈更换；
5、胶圈更换；
6、斯继电器检修、胶圈更换；
7、放油阀检查、胶圈更换；
1、分接开关检查；
4、检修人员不注意安全，容易发生滑倒摔伤或者不带安全帽撞破头等事故；
5、停、送电倒闸操作中发生电气事故；
6、安全措施不落实，检修人员意外伤害。
环境因素：变压器油检修机具吊具抹布
危害识别与风险评价:L×E×C=6×6×3=108
初始风险等级：较大
环境因素影响评价等级：L×E×C=0.1×0.5×1=0.05轻微
风险削减控制措施：
1、施工中杜绝野蛮作业及不文明检修；
2、吊芯时要与起重工配合好，决不能将任何部件、工具等掉入变压器箱体内；
3、动火作业时，安全措施要完善，严格做到“三不动火“；
4、检修人员要有安全责任意识，作业现场有专人负责安全工作。
削减后风险等级：L×E×C=1×0.5×1=0.5轻微
结论：消减后风险可以接受
4、检修完需将现场清理干净；
变压器事故油坑作业指导书
施工方案
作业项目名称 2#变压器事故油坑
第 7 页 共 26 页
e、模板与混凝土的接触面应涂隔离剂，涂刷时应将模板倾斜，保证隔离剂薄而均匀，
严禁隔离剂沾污钢筋与混凝土接槎处。
5.2.2.2 侧壁模板支设前，需将连接处凿毛并清理干净。模板采用竖向配置φ48×3.5 的钢 管为模板楞，楞中心间距 600mm，同时采用 M12 对拉螺栓，间距 600mm。保证外形尺寸准确，
F2=24H=24×5=120KN/m2 取两者中小值，即 F1=41.605 KN/m2
2〉、混凝土侧压力设计值 F=F1×分项系数=41.605×1.2=49.93 KN/m2
3〉、倾倒混凝土时产生的水平荷载 荷载设计值为 4×1.2=4.8 KN/m2 4〉、荷载组合
F=49.93+4.8=54.73 KN/m2 5〉、有效压头高度：
2.2 编制依据
2.2.1 施工、验收规范及引用资料
《电力建设施工及验收技术规范》建筑施工篇 《火电施工质量检验及评定标准·土建篇》：第三章第六节（混凝土结构工程） 《混凝土工程施工及验收规范》第二章(模板工程)、第三章（钢筋工程）、第四章（混 凝土工程） 《建筑施工手册》（第四版） 《简明施工计算手册》 《钢筋焊接及验收规程》JGJ18-96
施工方案
作业项目名称 2#变压器事故油坑
第 8 页 共 26 页
h=49.93/24≈2m
倾倒混凝土时产生的何载仅在有效压头高度范围内起作用，可略去不计，考虑到模板结构 不确定的因素较多，同时亦不考虑何载折减，取 q=49.93 KN/m2
b、拉螺栓间排距验算
假设对拉螺栓间排距按 600×600 布置，那么每根螺栓所承受的拉力为：
F=Pm.A=49.93×0.600×0.600=17.97KN
变电站正常巡视标准化作业指导卡.doc
开关及位置指示、绝缘子、引线、油色、油位、端子箱、接地及基础
位置指示正确，绝缘子、引线、正常，无渗漏，油色、油位正常，无鼓肚现象，接地、构架及基础完好；端子箱内各元件工作正常。
多油断路器
根据设备情况选择机构
位置指示、油色、油位、油压、渗漏、储能设备及二次元件
位置指示正确、无渗漏，油色、油位、油压、正常，储能电机、油泵等设备工作正常。
1、及时清雪，清除路滑路面，巡视设备时，应穿绝缘胶鞋，慢行；
2、戴好安全帽，使用绝缘杆，并专人监护，及时清除设备上的积雪和冰溜子（从下往上清扫）；
3、巡视设备时不要靠近高层建筑物下面。
4
大风天杂物易被大风刮起，造成电气设备短路伤人
一般
保持场区清洁，控制植物高度
1、经常保持场区清洁，严禁堆放易被大风刮起的杂物，场区内不许种植高棵植物，扣塑料大棚；
母线
8
绝缘子、音响、刀闸、引线接头、电抗器、放电线圈、避雷器、接地；
无渗漏油、无鼓肚、无异音、异味，油色油位正常；绝缘子、电抗器、刀闸、避雷器、放电线圈工作正常
电容器组
9
开关及位置指示、绝缘子、引线、气压、端子箱、接地及基础
位置指示正确，绝缘子、引线、气压正常，接地、构架及基础完好；端子箱内各元件工作正常。
6
高压设备发生接地故障时特别巡视，跨步电压伤人、过电压设备爆炸伤人
重大2人及以上进行。巡视时应戴好安全帽、穿工作服和绝缘鞋，与接地点保持安全距离（户内4米，户外8米）。进入上述范围必须穿绝缘靴；接触设备外壳必须戴绝缘手套；
2、处理故障时，必须将故障设备停电，如果需要临时处理，必须使用绝缘工具
9
充油设备有异音特巡时，设备爆炸伤人、溅油起火伤人
变电站全面巡视标准化作业指导卡.doc
1、中性点接地刀闸位置符合电网运行要求；
2、中性点电流互感器完好，运行正常；
3、中性点避雷器清洁无损、无放电现象，法兰无裂纹锈蚀现象，记录避雷器动作次数和泄漏电流值；
4、中性点放电间隙光滑无放电烧伤痕迹，无异物，棒间隙距离无明显变化，中心应一致；
5、接地装置完好、无锈蚀，接触良好。
有载调压装置
2、引线有无断股、线夹有无损伤、接触是否良好；
3、检查母线、导线弧垂变化是否明显，有无搭挂杂物，10KV母线桥无振动异常等现象。
风冷系统
1、变压器风扇运转正常，无异常声音，风叶应无抖动、碰壳；
2、运转方向正确，无异常声音，无渗漏油，油流继电器指示正确；
3、散热装置清洁，散热片不应有过多积污；
4、冷却器投入、辅助、备用组数应符合制造厂和现场运行规程的规定，位置正确，相应位置指示灯指示正确。
3、柜体五防装置工况良好。
柜内设备
1、断路器及其机构位置正确，无异常现象；
2、隔离开关接触良好，传动机构正常；
3、柜内互感器、电缆、避雷器、熔断器、绝缘子等设备正常，记录避雷器动作次数；
4、二次接线良好，标志正确、清晰。
5
电抗器
1、电抗器音响及振动正常，无变色、无异味；
2、支柱绝缘子清洁无裂纹，无放电现象；
2、应穿雨衣，严禁打伞巡视。
2
雾天发生突发性污闪事故接地伤人
重大
巡视前，检查安全防护用品；巡视时，注意安全距离
1、巡视设备时，应穿绝缘靴、戴安全帽；
2、在室外巡视高压设备时，严禁挥手；
3、要谨慎、小心，防止发生因能见度低误入非安全区域
3
冰雪天巡视路滑易摔倒、设备冰溜脱落易造成人身伤害
一般
变电设备验收标准化指导卡资料
变电设备验收标准化作业指导卡设备名称：修试主要内容：变压器安装及大修编号：XXX工作负责人：验收负责人：时间：变电设备验收标准化作业指导卡设备名称：修试主要内容：断路器安装及大修编号：XXX工作负责人：验收负责人：时间：变电设备验收标准化作业指导卡设备名称：修试主要内容：组合电器安装及大修编号：XXX工作负责人：验收负责人：时间：变电设备验收标准化作业指导卡设备名称：修试主要内容：插拔式开关设备安装及大修编号：XXX工作负责人： 验收负责人： 时间：变电设备验收标准化作业指导卡设备名称： 修试主要内容：电流互感器设备安装及大修编号：XXX工作负责人：验收负责人：时间：变电设备验收标准化作业指导卡设备名称：修试主要内容：电压互感器设备安装及大修编号：XXX工作负责人：验收负责人：时间：变电设备验收标准化作业指导卡设备名称：修试主要内容：隔离开关设备安装及大修编号：XXX工作负责人：验收负责人：时间：变电设备验收标准化作业指导卡设备名称：修试主要内容：母线安装及大修编号：XXX工作负责人：验收负责人：时间：变电设备验收标准化作业指导卡设备名称：修试主要内容：避雷器安装及大修编号：XXX工作负责人：验收负责人：时间：变电设备验收标准化作业指导卡设备名称：修试主要内容：电力电容器安装及大修编号：XXX工作负责人：验收负责人：时间：变电设备验收标准化作业指导卡设备名称：修试主要内容：电力电容器安装及大修编号：XXX工作负责人：验收负责人：时间：变电设备验收标准化作业指导卡设备名称：修试主要内容：耦合电容器安装及大修编号：XXX工作负责人：验收负责人：时间：变电设备验收标准化作业指导卡设备名称：修试主要内容：阻波器安装及大修编号：XXX工作负责人：验收负责人：时间：变电设备验收标准化作业指导卡设备名称：修试主要内容：高频开关电源装置安装及大修编号：XXX工作负责人：验收负责人：时间：变电设备验收标准化作业指导卡设备名称：修试主要内容：蓄电池组安装及大修编号：XXX工作负责人：验收负责人：时间：变电设备验收标准化作业指导卡设备名称：修试主要内容：交流配电屏安装及大修编号：XXX工作负责人：验收负责人：时间：变电设备验收标准化作业指导卡设备名称：修试主要内容：继电保护安装及大修编号：XXX工作负责人：验收负责人：时间：变电设备验收标准化作业指导卡设备名称：修试主要内容：防误装置安装及大修编号：XXX工作负责人：验收负责人：时间：变电设备验收标准化作业指导卡设备名称：修试主要内容：远动装置安装及大修编号：XXX工作负责人：验收负责人：时间：变电设备验收标准化作业指导卡设备名称：修试主要内容：接地装置安装及大修编号：XXX工作负责人：验收负责人：时间：变电设备验收标准化作业指导卡设备名称：修试主要内容：监控装置安装及大修编号：XXX工作负责人： 验收负责人： 时间：变电设备验收标准化作业指导卡设备名称：修试主要内容：变压器小修 编号：XXX工作负责人：验收负责人：时间：变电设备验收标准化作业指导卡设备名称：修试主要内容：断路器小修编号：XXX。
标准化作业指导卡
（3）放线滑车使用前应进行检查，线盘架应稳固，转动灵活，制动可靠
（4）展放导线时，应统一指挥信号
（5）紧线时工作人员不得跨在导线上，不许站在导线内角侧紧线，紧线时应防止紧线器卡头伤损导线
√
12
警告牌
2
√
13
吊绳
1
√
14
槽钢
1
√
15
钳型电流表
1
√
16
兆欧表
1
注：材料应根据现场实际情况确定
3、工作分工派发人：夏叶雄
工作地点、范围
接受人
派发时间
回收时间
青林头2#台区
余章春
2012.9.2
2012.9.28
4、作业内容及标准
√
序号
作业内容
作业步骤及标准
√
1
检查工具
1）正确佩带个人安全用具：大小合适，锁扣自如。由负责人监督检查。
(9)为防止横担受力不均转担，紧线时应先紧两边相
(10)紧线前，将导线的一端做好回头套，用带绳拽到杆上套在蝶式绝缘子上。紧线时，将导线另一端用带绳拽至杆上，放在紧线滑轮槽内，牵引线头拉紧导线。用紧线器调整导线弧垂，将导线留好余度后剪断，放入蝶式绝缘子内用绑线绑扎回头套。绑扎长度不小于150mm。绑扎完毕，将紧线器，紧线滑轮等工器具拆除，用带绳送至地面
3）台上摆正变压器时，工作人员要与吊车司机相互配合统一信号，防止碰、挤伤台上工作人员。
4）只有在变压器完全固定好后，方可撤吊。
√
5
吊装变压器时，变压器脱落造成损伤。
35KV变电站XXX变压器检修作业指导卡样本
注油
1、注油从油箱下部球阀注入，速度要平稳(2-5t/h)。
2、注油高度最低要浸过全部线圈和铁轭绝缘。
3、添加油后应继续监视各密封部位,按规定对各放气塞放气。
13
吊芯器身检查
1、防机械伤人
1、器身暴露时间
当相对湿度低于65%时，不大于16小时，相对湿度不超过75%时，不大于12小时。
2、场地四周应清洁并有防雨、防尘措施。
⑵不许跨越遮拦，严禁攀登运行设备构架
4
上下传递物件抛掷，不使用传递绳
上下传递物件不得抛掷，应使用传递绳
3、现场补充的安全措施
序号
危险点
补充的安全措施内容
责任人
√
1
变压器上部工作防高摔
高空作业应系好安全带防止高摔伤人
2
各专业配合不当
（1）各相关专业应协调好
（2）传动有载调压开关时相互通知
4、关键作业步骤
序号
工作内容
主要注意事项
质量标准
检修记录
√
1
吊芯器身检查
1、防机械伤人
1、器身暴露时间
当相对湿度低于65%时，不大于16小时，相对湿度不超过75%时，不大于12小时。
2、场地四周应清洁并有防雨、防尘措施。
3、器身检查的环境温度应高于0℃，如低于周围环境温度应采取措施，器身温度高于周围环境温度10℃。
开工内容要求项目
工作负责人
√
1
工作许可人同工作负责人到现场交代工作票及安全措施
2
工作负责人带领工作班成员，列队宣读工作票，交代安全措施并在危险点分析及安全措施上签名
3
按照工作需要将工具、材料布置现场
确定以下2-3项危险点及安全措施、现场补充安全措施、关键作业步骤已进行讲解。
变压器安全检查表
相线之间、电容器之间、控制装置等是否清洁， 9 所有
瓷瓶无裂纹。
10 事故油池的设置是否符合要求。
11 变压器、发电机油标是否指示清晰。Biblioteka 存在问题检查人员（签名）：
变压器安全检查表
被检查单位：
检查日期：
序号
检查内容与标准
1 室外变压器干燥剂无失效。
2 变压器周围道路畅通、无积水。
3 变压器四周不得有易燃物。
4
变压器四周有围栏，围栏与变压器外壳的距 离大于1m
5 必须在明显部位悬挂警告牌。
6 栏门应有锁。
7 栏内应清洁无杂物。
所有母线相序是否标志明显，连接规范可靠，各 8 种设备、器件符合制造、安装、使用的图标规范
变压器事故油池的标准
变压器事故油池的标准
变压器事故油池的标准包括以下方面：
1. 设计原则：变压器事故油池应满足以下原则：保证事故发生时变压器油池能够有效地接受事故原因介质；保证事故油池能够充分缓冲油温升高和承受过重负荷；在事故池底部设置导流装置，使变压器油向下流动并导至漏油池。
2. 设计参数：变压器事故油池的设计参数应符合以下规定：油位高度，一般应不低于变压器油位高度的1.5倍，以保证油池有足够的作用空间；油池尺寸，应计算出合理的油池面积，一般的设计尺寸为变压器容量的1.5%～2%，油池高度不应大于1.5米；油池开口尺寸应与变压器接口匹配，方便油管连接，并保证油温的平衡。
3. 容量：事故油池的容量应该大于或等于油浸变压器油的总容量的10%。
例如，对于1000千伏安油浸变压器，其油量约为18吨，那么油池的容积应该不小于2吨。
4. 其他规范：室外单台油量在1000kg以上的变压器及其他油浸式电气设备，应设置储油坑及排油设施。
储油坑容积应按容纳100%设备油量或20%设备油量确定。
当按20%设备油量设置储油坑时，坑底应设有排油管，将事故油排入事故储油坑内。
排油管内径不应小于100mm，事故时应能迅速将油排出，管口应加装铁栅滤网。
储油坑内应设有净距不大于40mm的栅格，栅格上部铺设卵石，其厚度不小于250mm，卵石粒径应为50\~80mm。
以上信息仅供参考，具体标准可能因实际情况而有所不同。
建议查阅变压器事故油池的设计规范或咨询专业工程师获取更准确的信息。
变压器事故油池通畅检查标准化作业指导书.doc
编号：Q/GDW15-04/ZY 015-2014-10502 变压器事故油池通畅检查标准化作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业日期：年月日时至年月日时宜昌供电公司XXX1 范围本作业指导书适用于宜昌供电公司变电站变压器事故油池通畅检查维护工作。
2 引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
GB 50229—2006《火力发电厂与变电站设计防火规范》《电力设备典型消防规程》(中华人民共和国电力行业标准)GB 50150-1991《电气装置安装工程：电气设备交接试验标准》GB 50171-1992《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB 6450—1986 干式电力变压器GB 1094.1—1996 电力变压器第1部分：总则DL/T 596-1996《电力设备预防性试验规程》DL/T 969-2005《变电站运行导则》DL/T 393-2010《输变电设备状态检修试验规程》DL/T 573-2010《电力变压器检修导则》DL/T 572-2010《电力变压器运行规程》国家电网生［2005］172号1《110(66)kV～500kV油浸式变压器（电抗器）运行规范》国家电网生[2006]512号《变电站管理规范》Q/GDW 750-2012《智能变电站运行管理规范》Q/GDW 751-2012《变电站智能设备运行维护导则》Q/GDW 1168-2013《输变电设备状态检修试验规程》Q/GDW1799.1-2013《国家电网公司电力安全工作规程（变电部分）》Q/GDW170-2008油浸式变压器（电抗器）状态检修导则Q/GDW 604-2011《35kV油浸式变压器（电抗器）状态检修导则》鄂电司生［2010］70号《变电站运行管理规定》3 修前准备3.1 准备工作安排3.2 作业人员要求3.3 工器具3.4 危险点分析3.5 安全措施3.6人员分工4 流程图5 作业程序及作业标准5.1 开工5.2 检修内容和工艺标准5.3 竣工6 验收7 作业指导书执行情况评估。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人身触电
1、工作时应与带电设备保持足够的安全距离(220kV：3.0m、110kV：1.5m、35kV：1.0m、10kV：0.7m)。
2、严防误入带电间隔，误攀带电设备。
3、工作人员穿长袖工作服，袖口扎紧。
易燃易爆
工作场所严禁烟火
事故异常
工作过程中，发生事故异常应保持现场，停止工作，由值班人员处理
变压器事故油池通畅检查标准化作业指导卡
编号：工作票编号：工作负责人：
变电站
设备编号
设备型号
生产厂家
出厂时间
检修时间
1、工作前准备
序号
内 容
责任人签字
1.1
查阅运行缺陷记录
1.2
材料及工器具、备品备件准备到位
1.3
工作负责人会同工作许可人检查工作现场所做安全措施确已完备
1.4
人员安排及分工:
1.5
危险点分析
序号
检 修 总 结
3.1
检修结果
3.2
存在问题及处理意见
4、竣工验收
序号
内 容
责任人签字
4.1
清理现场，工作负责人会同运维人员验收。
4.2
工作班成员撤出工作现场，填写检修记录。
4.3
办理工作票终结手续
补充安全措施
1.6
工作负责人对作业人员进行“三查”“三交”
2、工作项目
序号
检修项目
质量标准
完成情况
责任人签字
2.1
变压器事故油池通畅检查及清理
清洁、无杂物、无垃圾、无碎小细石≤5厘米
2.2
排油管道通畅检查及清理
无泥沙沉积、无堵塞
2.3
变压器集油池检查及清理
1.1.1.1无泥沙沉积、无污水
3、检修总结
