人教版八年级物理上册《平面镜成像》PPT课件
合集下载
人教物理八年级上册第四章3平面镜成像(共24张PPT)

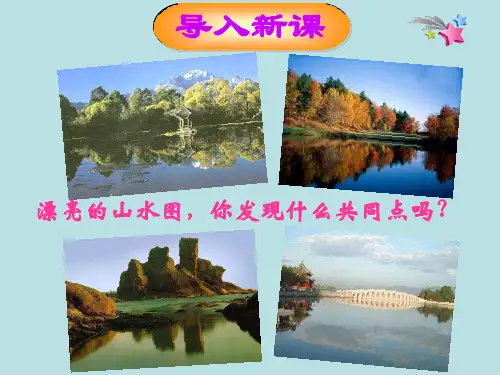

导入新课
漂亮的山水图，你发现什么共同点吗？
大家还记得“猴子捞月”的故事吗？
月亮为什么“掉”到了井里？
本节导航
1.认识平面镜 2.平面镜成像的特点 3.虚像
1.认识平面镜
平面镜——反射面是光滑、平面的镜子。
我 是 如 此 的 强 大
我就是这么帅 帅 锅 一 枚
（1）提出问题
平面镜成像时，像的 位置、大小跟物体的位置、 大小有什么关系？
• 设计表格
次数 物到平面镜的 像到平面镜的 像与物大小比较
距离/cm
距离/cm
（放大或缩小）
1
2
（5）交流讨论
1.为什么要用玻璃板代替 平面镜？
玻璃板既反光又透光，便与 确定像的位置
2.为什么要用两个完全相同的物体？ 便于比较像与物的大小关系
3.为什么有时候像与另一个物体不重合
玻璃板没有与桌面重合
• 用一块较薄的玻璃板作为平面镜，一个模 型在平面镜前成像，把一个完全相同的模 型放到玻璃板的另一侧，使之与像重合， 测量物、像到镜面的距离关系并观察物、 像的大小关系，拿一张白纸放到像的位置 看像能否成在白纸上。改变模型到玻璃板 的距离，重做几次试验，多次测量。（时 间关系我们本节做两次测量。）
设计实验
（2）猜想与假设
平面镜里的像很远？
平面镜里的像比物体小？
像比物体大？
设计实验
• 实验器材： • 平板玻璃（镀膜一侧）、刻度尺、物体模
型（2个） • 实验方法：等效替代法 • “等效替代法”是指在效果相同的前提下，
把抽象、复杂的物理过程或现象变换成理 想、简单的过程或现象来研究处理的方法。
进行实验
• 5.下图中是从平面镜中观察到 的时钟图，则当时的时刻是
漂亮的山水图，你发现什么共同点吗？
大家还记得“猴子捞月”的故事吗？
月亮为什么“掉”到了井里？
本节导航
1.认识平面镜 2.平面镜成像的特点 3.虚像
1.认识平面镜
平面镜——反射面是光滑、平面的镜子。
我 是 如 此 的 强 大
我就是这么帅 帅 锅 一 枚
（1）提出问题
平面镜成像时，像的 位置、大小跟物体的位置、 大小有什么关系？
• 设计表格
次数 物到平面镜的 像到平面镜的 像与物大小比较
距离/cm
距离/cm
（放大或缩小）
1
2
（5）交流讨论
1.为什么要用玻璃板代替 平面镜？
玻璃板既反光又透光，便与 确定像的位置
2.为什么要用两个完全相同的物体？ 便于比较像与物的大小关系
3.为什么有时候像与另一个物体不重合
玻璃板没有与桌面重合
• 用一块较薄的玻璃板作为平面镜，一个模 型在平面镜前成像，把一个完全相同的模 型放到玻璃板的另一侧，使之与像重合， 测量物、像到镜面的距离关系并观察物、 像的大小关系，拿一张白纸放到像的位置 看像能否成在白纸上。改变模型到玻璃板 的距离，重做几次试验，多次测量。（时 间关系我们本节做两次测量。）
设计实验
（2）猜想与假设
平面镜里的像很远？
平面镜里的像比物体小？
像比物体大？
设计实验
• 实验器材： • 平板玻璃（镀膜一侧）、刻度尺、物体模
型（2个） • 实验方法：等效替代法 • “等效替代法”是指在效果相同的前提下，
把抽象、复杂的物理过程或现象变换成理 想、简单的过程或现象来研究处理的方法。
进行实验
• 5.下图中是从平面镜中观察到 的时钟图，则当时的时刻是
平面镜成像课件(25张PPT)第一学期八年级上册
课堂小测
3. 如图是验证“平面镜成像特点”的实验装置，其中A为玻璃板前点燃的蜡
烛，B为玻璃板后未点燃的蜡烛。有关本实验的说法错误的是（ C ）
A．玻璃板应该与桌面垂直 B．实验宜在较暗的环境中进行 C．眼睛应从B一侧观察成像情况 D．蜡烛燃烧较长时间后像物不再重合
课堂小测
4. 如图为玩具鸟在平面镜中的成像示意图。
拐弯处的反光镜可以扩大视野
汽车后视镜
超市防盗镜
探究新知
凹面镜的应用
凹面镜对光线有汇聚作用。
可发出的光变成平行光
太阳灶
手电筒、汽车灯、探照灯的反光装置
巩固练习
例 对一些实例和对应解释，下列说法正确的是（ D ） A．牙科医生检查牙齿用的小镜子——光的直线传播 B．太阳下人影相随——光的反射 C．汽车后视镜——凹面镜 D．用镜子增大空间感——平面镜成像
巩固练习
例 图中A和B两点，一个是发光点，一个是该发光点在平面镜中的像， 请确定平面镜的位置，并画出平面镜，然后画出从发光点发出的一条经 平面镜反射过C点的光线。
探究新知
知识点三：平面镜的应用
成像
探究新知
改变光路
探究新知
知识点四：凸面镜和凹面镜
凸面镜的应用
凸面镜对光线有发散作用。 物体在凸面镜中成正立缩小的虚像。 利用凸面镜可以观察到更大的范围。
下列能改变像位置的是（ A ）
A．竖直上移玩具鸟 B．竖直下移平面镜 C．人向平面镜靠近 D．像与镜间放一木板
课堂小测
5. 在鞋店试穿新鞋时，小明直立面向竖直放置在地面上的“试鞋镜”，看 不到镜中自己脚上的新鞋。小明做以下动作，能够让他看到镜中自己脚上
的一只鞋或者两只鞋的是（ A ）
第3节_平面镜成像_课件 (共26张ppt) 人教版八年级物理上册
第四章 光现象
第 3 节 平面镜成像
新课导入
水面好像镜面，国家大剧院和它在水中的倒影相映成 趣，宛如一个巨大的蛋壳。
镜子中有一个一模一样的“小猫”，镜子中的“小猫” 称为像。
像有什么特点？又是如何形成的呢？
物
像
问题情境 观察，平面镜中所成的像的位置和大小与物体有什么关系？
新知探究
一、平面镜成像特点 提出问题 问题 1：平面镜所成像的像距与物距有什么关系？ 问题 2：平面镜所成像的像高与物距有什么关系？ 问题 3：平面镜所成像的像高与物高有什么关系？
演示实验
平面镜后面的像真实存在吗？
我们在平面镜后面没有看到像。
演示实验
在实验中，我们用光屏并没有承 接到蜡烛的像，这样的像叫作虚像。
演示实验
我们怎么确定像的位置和大小？
演示实验 用薄玻璃板代替平面镜垂直放在水平桌面上，发光体 A 放
在镜前，另一个发光体 B 与像 A′ 的位置完全重合， B 的位置 就是像的位置。
学生实验
探究 3：平面镜所成像的像高与物高有什么关系？
结论 3：平面镜所成 像的像高与物高相等。
物高 h/cm 10 11 12 13 14 15 像高 h′/cm 10 11 12 13 14 15
发现问题 平面镜成像特点： 1. 平面镜所成像的像高与物高相等。 2. 平面镜所成像的像距与物距相等。
确定像的位置
演示实验
将发光体 B 放到像的位置，调节 B 的高度，直到与像 完全重合，B 的高度即是像的高度。
确定像的大小
实验器材
薄玻璃板，两个完全 相同可以调节高度的发光 体 A、B，坐标纸，直角三 角板，刻度尺，笔。
实验设计
探究 1：平面镜所成像的像距与物距有什么关系？
第 3 节 平面镜成像
新课导入
水面好像镜面，国家大剧院和它在水中的倒影相映成 趣，宛如一个巨大的蛋壳。
镜子中有一个一模一样的“小猫”，镜子中的“小猫” 称为像。
像有什么特点？又是如何形成的呢？
物
像
问题情境 观察，平面镜中所成的像的位置和大小与物体有什么关系？
新知探究
一、平面镜成像特点 提出问题 问题 1：平面镜所成像的像距与物距有什么关系？ 问题 2：平面镜所成像的像高与物距有什么关系？ 问题 3：平面镜所成像的像高与物高有什么关系？
演示实验
平面镜后面的像真实存在吗？
我们在平面镜后面没有看到像。
演示实验
在实验中，我们用光屏并没有承 接到蜡烛的像，这样的像叫作虚像。
演示实验
我们怎么确定像的位置和大小？
演示实验 用薄玻璃板代替平面镜垂直放在水平桌面上，发光体 A 放
在镜前，另一个发光体 B 与像 A′ 的位置完全重合， B 的位置 就是像的位置。
学生实验
探究 3：平面镜所成像的像高与物高有什么关系？
结论 3：平面镜所成 像的像高与物高相等。
物高 h/cm 10 11 12 13 14 15 像高 h′/cm 10 11 12 13 14 15
发现问题 平面镜成像特点： 1. 平面镜所成像的像高与物高相等。 2. 平面镜所成像的像距与物距相等。
确定像的位置
演示实验
将发光体 B 放到像的位置，调节 B 的高度，直到与像 完全重合，B 的高度即是像的高度。
确定像的大小
实验器材
薄玻璃板，两个完全 相同可以调节高度的发光 体 A、B，坐标纸，直角三 角板，刻度尺，笔。
实验设计
探究 1：平面镜所成像的像距与物距有什么关系？
人教版八年级物理上册-平面镜成像-课件(共15页)
一、平面镜成像特点 1.像与物体大小相同 2.像与物体到镜面的距离相等 3.像与物体的连线与镜面垂直
二、平面镜成虚像 三、平面镜的应用
自学指点1
阅读课本77-78页，3分钟后回答一下问题：
1、探究平面镜成像特点时用到什么仪 器？
2、用玻璃板代替平面镜目的是什么？ 3、用两支完全相同的蜡烛目的是什么？ 4、用刻度尺是为了研究物与像的什么
关系？
设计和进行实验
实验步骤：
1、把白纸铺在桌面上，在纸上中间画一竖线， 那就是玻璃板的位置，然后竖直玻璃板。
大小关系
1 2 结论：
1、像与物体的大小相等；（等大）
2、平面镜所成的像和物体到镜面的距离等；（等距）
3、像和物的连线与镜面垂直；
平面镜成像原反向延长线的交点， 是虚像
二、虚像
光线的反向延长线会聚形成的像叫虚像． 虚像可以用眼睛视察到，但不能被光屏接收到， 在作图时虚像用虚线表示。
4.3 平面镜成像
视察自己，回答问题：
1、平面镜里成的像跟你的脸一样 大吗？
2、眨一眨你的左眼睛，视察你的 像眨的是哪只眼睛?
一、探究平面镜成像的特点
提出问题：
平面镜成像时，像的位置、物体的大小跟物体的 位置、像的大小有什么关系？
猜想与假设：
像和物体的大小可能相等， 像和物体到平面镜的距离可能相等。
自学指点2
阅读课本78-79页，回答一下问题：
1、平面镜在生活中有哪些应用？ 2、平面镜具有什么作用
三、平面镜的应用
1、成像。主要是用来视察眼睛不能直接看 到的物体，如自己的面容、姿势、口腔内 牙齿等 ．
2、改变光的传播方 向。 比如：潜望镜
1.在距离平面镜8 cm处点燃一支蜡烛，这时镜中的像 距镜面__8___cm； 2.一个身高为1.7米的人立在离平面镜1米远的地方， 则在镜中的像高为_1__.7___米，像离人的距离是___2___ 米,如果人远离镜面1米，像离人的距离是__4_米。
人教版八年级上册物理《平面镜成像》课件PPT模板
二、探究平面镜成像的特点
实验反思
问题1：为什么用玻璃板代替平面镜？ 提示：玻璃板既能看到所成的像，又能看到玻璃板后面的蜡 烛，便于确定像的位置和比较像与物的大小。 问题2：为什么要选用两支完全相同的蜡烛？ 提示：便于比较像和物的大小关系。
问题3：为什么要让玻璃板与桌面垂直？ 提示：使像和物在同一水平高度，便于确定像的位置，也便 于比较像和物的关系。
A
C
D
课堂练习
4．一只小鸟在离湖面10m的上空飞行，若湖深5m，则小鸟在湖里 所成的像与它的距离是___2_0___m，它在湖里所成的像是____虚____像 （ 填“虚”或“实”）。 5．小明做研究平面镜成像的实验时，先将蜡烛放在平面镜前 50cm处，他记下了像的位置，然后，他将平面镜向蜡烛移动了 10cm，则第二次成像的位置与第一次成像的位置比较（ A ）
三、平面镜成像原理
成倒立的实像
正立的虚像
P
P′
1.平面镜成像由光的反射现象形成。 2.每个物（发光或反光）点，都有其对应的虚像点，虚像用虚线。
平面镜成像的作图
示例：如图，MN表示平面镜，AB表示镜前的物体，根
据平面镜成像的特点作图
M
M A
A
A`
B N
作图步骤：画垂线
B 标直角
N 找等距
标符号
B` 画虚像
四、平面镜的应用—成像
四、平面镜的应用— 改变光路
你还在哪些地方见过或知 道哪些地方有平面镜？
五、凸面镜和凹面镜
1.凸面镜的应用
2.凸面镜的应用
拐弯处的反光镜可以扩大视野
汽车后视镜
超市防盗镜
课堂小结
探究平面镜成像的特点
用玻璃板代替平面镜的原因 选用两支相同蜡烛的目的 玻璃板不能太厚
平面镜成像-课件人教版八年级物理上册
牙医用的平面镜
凹面镜应用：
点燃奥运圣火装置
手电筒的反光罩
凸面镜应用： 拐弯处的反光镜，可以扩大视野
1、平面镜成像特点
知识总结
像和物体大小相同 ……………… （等大） 像和物到镜面的距离都相等 …… （等距） 像和物的位置的连线与镜面垂直… （垂直）
平面镜所成的像………………… （虚像）
2、平面镜成像的原理 平面镜所成的像是由光的反射形成的
设计实验 书p77： 实验装置图
实验器材 白纸、玻璃、两根形状大小相同的蜡烛、光
屏、刻度尺
进行实验收集数据 书p78：
蜡烛到平 面镜的距
（cm）
蜡烛的像到 平面镜的距 离
（cm）
蜡烛的像与蜡 烛的大小关系
1
2
3
分析论证（得结论） 书p78： 像和物到镜面的距离相等
像和物对应点的连线与镜面垂直
像的大小与物的大小相等 总之,平面镜所成的像与物
4.3平面镜成像
视察与思考
像
像 像
平静水面
玻璃面
你在平面镜中的像与自己比较有什么特点？
（一）探究平面镜成像的特点 提出问题： 物体在平面镜中所成的像的大小、位置与
物体的大小、位置有什么关系？
猜想：
猜想：
像的大小与物体的大小可能相等 像到平面镜的距离与物体到平面 镜的距离可能相等 像与物体的连线垂直于平面镜
体关于平面镜对称!
评估与交流
1、白纸、刻度尺有什么作用？ 2、玻璃为什么要垂直于桌面？ 3、为什么要用玻璃代替平面镜？ 4、两根蜡烛的形状大小为什么 要相同？ 5、用光屏能接收到像吗？
6.像的大小由什么决定？
三、平面镜成像的原理
虚像：
它不是由实际光线汇聚，平面镜 成像是由反射光线的反向延长线 相交而形成。由于平面后面并不 存在光源S′,进入眼睛的光并非真 正的来自那里，所以把S′叫做虚像 。
凹面镜应用：
点燃奥运圣火装置
手电筒的反光罩
凸面镜应用： 拐弯处的反光镜，可以扩大视野
1、平面镜成像特点
知识总结
像和物体大小相同 ……………… （等大） 像和物到镜面的距离都相等 …… （等距） 像和物的位置的连线与镜面垂直… （垂直）
平面镜所成的像………………… （虚像）
2、平面镜成像的原理 平面镜所成的像是由光的反射形成的
设计实验 书p77： 实验装置图
实验器材 白纸、玻璃、两根形状大小相同的蜡烛、光
屏、刻度尺
进行实验收集数据 书p78：
蜡烛到平 面镜的距
（cm）
蜡烛的像到 平面镜的距 离
（cm）
蜡烛的像与蜡 烛的大小关系
1
2
3
分析论证（得结论） 书p78： 像和物到镜面的距离相等
像和物对应点的连线与镜面垂直
像的大小与物的大小相等 总之,平面镜所成的像与物
4.3平面镜成像
视察与思考
像
像 像
平静水面
玻璃面
你在平面镜中的像与自己比较有什么特点？
（一）探究平面镜成像的特点 提出问题： 物体在平面镜中所成的像的大小、位置与
物体的大小、位置有什么关系？
猜想：
猜想：
像的大小与物体的大小可能相等 像到平面镜的距离与物体到平面 镜的距离可能相等 像与物体的连线垂直于平面镜
体关于平面镜对称!
评估与交流
1、白纸、刻度尺有什么作用？ 2、玻璃为什么要垂直于桌面？ 3、为什么要用玻璃代替平面镜？ 4、两根蜡烛的形状大小为什么 要相同？ 5、用光屏能接收到像吗？
6.像的大小由什么决定？
三、平面镜成像的原理
虚像：
它不是由实际光线汇聚，平面镜 成像是由反射光线的反向延长线 相交而形成。由于平面后面并不 存在光源S′,进入眼睛的光并非真 正的来自那里，所以把S′叫做虚像 。
人教版初中物理八年级上册第四章第三节-平面镜成像图文课件
4.3 平面镜成像
塔在水中的倒影
视察这些图片与上面的有什么不同？
面镜的分类平面镜凸面镜凹面镜
活动:照镜子在日常生活中你，当你照镜子时你想过下列问题:(1)脸和脸的像大小相等吗？(2)眨右眼时，平面镜中的像也眨右眼吗?
一、探究平面镜成像的特点：
掌握探究实验的步骤
正立
虚像
※平面镜成像的作图
如图，MN表示平面镜，AB表示镜前的物体，根据平面镜成像的特点作图。
A’
B’
１、作垂线２、取等距离３、画虚像
2、成像
三、平面镜的作用：
1、改变光的传播方向
潜望镜原理图
穿衣镜,化妆镜,展示柜台后面的镜子
平面镜的应用
古代妇女对着铜镜梳妆
利用平面镜扩大视野
牙医看清别人牙齿的背面
二.虚像 光线的反向延长线会聚形成的像叫虚象． 虚象可以用眼睛视察到，但不能被光屏接收到，在作图时虚象用虚线表示。
平面镜成虚像Leabharlann 原理SO平面镜成像的特点
1.像与物体到镜面的距离________
相等
2.像与物体大小_______
相等
3.像与物体的连线与镜面_____
垂直
4.平面镜成的像是______的______
反射
正立等大
的虚像
1.5
4
不变
总结
1、平面镜成像的特点？
2、怎么区分实像和像？
3、平面镜作图的要点？
再见
再见
平面镜成像有什么特点呢?
猜想与假设:
像和物体的大小可能相等，像和物体到平面镜的距离可能相等。
提出问题：
设计实验
实验步骤：（1）在桌面上铺一张纸，纸上竖立一块平面镜，沿着玻璃板在纸上画一条直线，代表平面镜的位置。（可以在玻璃板两边划上等间距刻度）（2）把一支点燃的蜡烛放在平面镜的前面，可以看到它在玻璃后面的像。（成怎样的像，正立的还是倒立的？后面有像吗？是否能用纸接到像？）（3）再拿一支外形相同但不点燃的蜡烛，在玻璃板后面移动，直到看到它和蜡烛的像完全重合。（这个位置就是蜡烛的像的位置吗?）（4）视察蜡烛的大小和像的大小是否相同；测量像到平面镜的距离和物体到平面镜的距离是否相等：连接物体和像的连线与平面镜的关系.（5）移动点燃的蜡烛，重复以上实验。
物理八年级上册4.3平面镜成像课件(31张PPT)
新知讲解
知识点1 平面镜成像特点
四、实验步骤： 移动点燃的蜡烛，重做实验。 用直线把每次实验中蜡烛和它的像在纸上的位置连起来，并用刻度尺分别测量它们到玻璃板的距 离，将数据记录在下表中。
新知讲解
知识点1 平面镜成像特点
五、实验数据：
实验 次数
1 2 3
蜡烛到平面镜的距离 蜡烛的像到平面镜的距 蜡烛的像与蜡烛的大小关系
解析： 作图方法： 1、作垂线 2、取等距离 3、画虚像
新知讲解
知识点3 平面镜的应用
1.成像
新知讲解
知识点3 平面镜的应用
2. 改变光路
潜望镜
塔式太阳能电站
新知讲解
知识点3 平面镜的应用
例题3 电动车的反光镜是用来观察车后情况的平面镜，在某次行驶以前，小明发现左侧反光镜中看不
到自己所开车的车身，为确保行驶安全，左侧反光镜的镜面应该（ B ）
汽车观后镜
弯道观察镜
新知讲解
知识点4 凸面镜和凹面镜
2. 凹面镜对光有会聚作用 可以把平行的光会聚在一点上，可以把焦点处发来自的光变成平行光。太阳灶
手电筒、汽车灯、探照灯的反光装置
课后总结
平面镜
反射面是平面的镜叫平面镜，平静的水面也可以看作平面镜
平
面
镜
平面镜成像
成
像
平面镜成 像的特点
像和物大小相等 像和物到镜面的距离相等 像和物的连线垂直于镜面
新知讲解
知识点2 平面镜成像原理及作图
光源发出的发散
光线进入人眼
s
s
经过镜面反射后， 人感觉这些光是光 线反向延长线的交 点S '发出来的。
s'
新知讲解
新人教版八年级物理上册第四章第三节《平面镜成像》精品课件
知识巩固
3、如图所示，水平桌面上斜放着一个平面镜，桌面上有一个 小球向镜面滚去．要使平面镜中小球的像沿竖直方向下落，
则镜面与桌面间的夹角α为（ B ）
A．30° B．45° C．60° D．90°
平面镜的应用 各式各样的铜镜
新课学习
舞蹈室用镜子来检查动作
新课学习
牙医用口镜检查牙齿
潜望镜由两面平面镜组成
实像 虚像
实像与虚像的区别
成像原理 承接方式
实际光线的 实像既可以用
交点
光屏承接，也
可以用眼睛直
接观看
光线反向延 虚像能用眼睛
长后相交所 直接观看，但
成的像
不能用光屏承
接
成像位置 实像在反射成 像中，物、像 处于镜面同侧
虚像在反射成 像中，物、像 处于镜面异侧，
知识巩固
1、你在竖直的平面镜前，向平面镜走去时（ C ）
第3节 平面镜成像
人教版 八年级 上册
新知导入
桂林山水甲天下
新知导入
为什么猴子摘不到 水中的月亮呢？
新知导入
平面镜成像的特点
为什么有一 个和我长的一样 的人呢？
反射面是平面的镜叫平面镜
实验探究 动动手
探究平面镜成像的特点
实验器材：薄玻璃板、支架、两个完全相同的蜡 烛、白纸一张、刻度尺、笔
实验探究
平 面 镜 成 像
平面镜：反射面是平面的镜叫平面镜
平面镜成像
像和物大小相等 像和物到镜面的距离相等 平面镜成像的特点 像和物的连线垂直于镜面
平面镜成虚像
平面镜成像的原理： 光的反射定律
生活中平面镜成像现象 退 出
像与物关于镜面对称
实验探究
注意事项
八年级物理上册第四章光现象：平面镜成像ppt课件新版新人教版
①像与物的大小相等。 ②像到镜面的距离等于物到平面镜的距离。 ③像与物的连线与镜面垂直。 ④平面镜成的像是虚像。
轴 对 称
物 、 像 关
于
平
面
镜
（5）交流讨论
①为什么要用玻璃板代替平面镜？ ②为什么要用薄玻璃板而不是厚的？ ③实验中如何确定像的位置？ ④为什么要用两个完全相同的物体？ ⑤为什么玻璃板要竖直放置？ ⑥用光屏的目的是什么？ ⑦重复多做几次实验的目的是什么？ ⑧由于玻璃板有一定的厚度，如何测量物与像到镜面的距离？
①为什么要用玻璃板代替平面镜？ 因为平面镜无法确定像的位置，而透明又有反射性的 玻璃板正好可以看到虚像的相对位置。便于确定像的位 置。
②为什么要用薄玻璃板而不是厚的？
不用厚玻璃板是因为厚玻璃板会使蜡烛成两次像，不 能准确找到像的位置。而用薄玻璃板能够使这两个像最 大限度地靠近，近似重合，从而准确找到像的位置。
应用
成像 改变光的传播方向（如：潜望镜）
利用平面镜增加视野
课堂练习：
1.“桂林山水甲天下”，漓江两岸秀美的山峰在平静的水面
清晰地映出“倒影”，它是 ( ) D
A.山的影子 B.山的实像 C.山倒立的虚像 D.山正立的虚像
2.一只小猫正在平面镜前欣赏自己的全身像，如图所示：
此时它所看到的全身像应是图中的哪一个？ （ C ）
⑤为什么玻璃板要竖直放置？
为了使蜡烛在移动的过程中，蜡烛与像重合 ⑥用光屏的目的是什么？
为了探究平面镜成的是虚像 ⑦重复多做几次实验的目的是什么？
为了得到普遍的实验规律，避免实验结论的偶然性。 ⑧由于玻璃板有一定的厚度，如何测量物与像到镜面的距 离？
在测量物与像到镜面的距离时应选取点燃蜡烛这侧的镜 面。
轴 对 称
物 、 像 关
于
平
面
镜
（5）交流讨论
①为什么要用玻璃板代替平面镜？ ②为什么要用薄玻璃板而不是厚的？ ③实验中如何确定像的位置？ ④为什么要用两个完全相同的物体？ ⑤为什么玻璃板要竖直放置？ ⑥用光屏的目的是什么？ ⑦重复多做几次实验的目的是什么？ ⑧由于玻璃板有一定的厚度，如何测量物与像到镜面的距离？
①为什么要用玻璃板代替平面镜？ 因为平面镜无法确定像的位置，而透明又有反射性的 玻璃板正好可以看到虚像的相对位置。便于确定像的位 置。
②为什么要用薄玻璃板而不是厚的？
不用厚玻璃板是因为厚玻璃板会使蜡烛成两次像，不 能准确找到像的位置。而用薄玻璃板能够使这两个像最 大限度地靠近，近似重合，从而准确找到像的位置。
应用
成像 改变光的传播方向（如：潜望镜）
利用平面镜增加视野
课堂练习：
1.“桂林山水甲天下”，漓江两岸秀美的山峰在平静的水面
清晰地映出“倒影”，它是 ( ) D
A.山的影子 B.山的实像 C.山倒立的虚像 D.山正立的虚像
2.一只小猫正在平面镜前欣赏自己的全身像，如图所示：
此时它所看到的全身像应是图中的哪一个？ （ C ）
⑤为什么玻璃板要竖直放置？
为了使蜡烛在移动的过程中，蜡烛与像重合 ⑥用光屏的目的是什么？
为了探究平面镜成的是虚像 ⑦重复多做几次实验的目的是什么？
为了得到普遍的实验规律，避免实验结论的偶然性。 ⑧由于玻璃板有一定的厚度，如何测量物与像到镜面的距 离？
在测量物与像到镜面的距离时应选取点燃蜡烛这侧的镜 面。
平面镜成像ppt课件
练习
如图所示，a、b 是平面镜 MN 前一点光源 S 射向 镜面的两条入射光线，请在图中标出点光源和像点S` 的位置，并完成光路图（保留作图痕迹）。
练习
如图所示，是探究平面镜成像特点实验装置。请回答下 列问题： （1）实验中，使用 薄玻璃板（选
填“厚玻璃板”或“薄玻璃板”）
代替平面镜进行实验。
（2）在水平桌面上铺一张白纸，纸上竖直放置所选玻璃 板，把蜡烛 A 放在玻璃板前面，再拿一支外形与 A 相同 的蜡烛B 放在玻璃板后面移动，透过玻璃板观察直到从 多个角度看上去都跟蜡烛 A 的像 完全重合 ，此位置 即为像的位置。
思考 什么是平面镜？
抛光的瓷砖
平静的湖面
平面镜的表面是平整光滑的、能成像的反射面。
古语云：以铜为镜可以正衣冠，以人为镜可以明得 失。那么平面镜在物理中是如何定义的呢？
以光滑的平面作为反射面的光学元件叫做平面镜。
例
观察 你的脸在平面镜里成的像跟你的脸一样大吗？
当你的脸远离平面镜时，像到平面镜的距离是否 变化？远离还是靠近？
例题 作出三角形 ABC Байду номын сангаас平面镜中成的像：
C`
A` B`
1、确定三角形的顶点； 2、过顶点分别作镜面的垂线，标上直角符号； 3、分别截取像距等于物距，标上相等符号； 4、画虚像——用虚线顺次连接各顶点。
平面镜成像作用
矫正舞姿
梳妆镜
牙医用的平面镜
牙医用来看清病人牙齿的背面
观察 平面镜应用——改变光路 三面镜子反射太阳光
凹面镜
太阳灶
奥运圣火点燃
反射面是平面的镜叫平面镜
平面镜成像的特点：
像和物大小相等 像与物到平面镜的距离相等 平面镜成虚像 左右相反 平面镜成像的原理： 光的反射定律
第四章《第三节平面镜成像》授课课件 ---人教版物理八年级上册
1.关于平面镜成像特点及其实验探究，下列说法不．正．确．的
是（ A ）
A.物体距平面镜越近所成的像越大
B.将蜡烛靠近玻
璃板的同时像也将靠近玻璃板
C.做多次实验是为了避免实验结果的偶然性 D.使用光屏是
为了探究平面镜所成像的虚实
2. 如 图 所 示 的 光 现 象 中 ， 与 杯 弓 蛇 影 成 像 原 理 相 同 的 是 （C ）
射”、“折射”或“吸收”）绿光；“倒影”是正立、等大 （填 “放大”、“缩小”或“等大”）的 虚 像。
3.疫情期间，医护人员通过平面镜检视防护服的穿戴情况。医 护人员在平面镜中的像是__虚__像__（选填“实像”或“虚像”）； 当医护人员走近平面镜时，人与像之间的距离_变__小___，像的大 小_不__变___（后两空选填“变大”“变小”或“不变”）。
（2）蜡烛及其像的位置：通过实验可观察到蜡烛与 它的像位置在平面镜__异___侧_____，通过对比实验数据可知 蜡烛和它的像的连线与镜面_垂___直_____，蜡烛和它的像到 平面镜的距离相__等_______。
6. 实验结论
平面镜成像的特点： ① 平面镜所成的像是虚像 ②平面镜所成的像的大小与物体的大小相等； ③像和物体到平面镜的距离相等; ④像和物体的连线与镜面垂直。
第四章 光现象
玻璃板后边的蜡烛 为什么浇不灭？
因为这里的蜡烛是 经过玻璃板所成的 像，所以不能浇灭， 玻璃板就相当于平 面镜。
当你照镜子的时侯可以在镜子里看到另外一个“你”，
镜子里的这个“你”就是你的像。在平静的水面，国家 大剧院和它的倒影相映成趣，宛如一个巨大的蛋壳，这 个倒影实际上就是大剧院在水中的像。
③在纸上记下这两个的位置，并注 意观察蜡烛的大小和它的像的大小 是否相同。
人教版八年级物理上册《平面镜成像》光现象PPT优秀课件
3.52
90
5.34
90
6.49
90
等大
等距
垂直
实验结论
1、平面镜所成像与物体左右相反（镜面对称） 。2、平面镜所成像的大小与物体的大小相等。 3、像和物体到平面镜的距离相等。 4、像与物体的连线与镜面垂直。
练习
一只小猫正在平面镜前欣赏自己的全身像，如图所示：此时 它所看到的全身像应是图中的哪一个？ （ C ）
A
B
C
D
例题
身高1.6 m 的体操运动员站在平面镜前3 m 处，他在镜中的 像离镜3_____m，像高1._6____ m，这时运动员和他的像的距离 是6____m。当他后退时，他在镜中像的大小将不__变______。 (填“变大”、“变小”或“不变”)
例题
下图中是四幅关于字母“F ”经平面镜反射成像的示意图， 其中正确的是：（C ）
总结
平面镜：反射面是光滑平面的镜叫平面镜。
平面镜 成像
平面镜成 像特点
平面镜成 像原理
像和物大小_相___等___ 像和物到镜面的距离_相___等___ 像和物的连线 __垂__直___ 于镜面 平面镜成 _虚___像___
光的 _反___射__定__律___
总结
平面镜的应用：_成__像_____、__改__变___光__路____ 凸面镜：对光有 _发__散___ 作用
平面镜：反射面呈光滑平面的镜子（或者平滑的表面）。
如：生活的镜子、平静的水面、 平滑的玻璃、光滑的金属器具表面等。
平面镜成像特点
提出问题： 平面镜所成的像与物体存 在什么关系呢？
平面镜成像特点
猜想与假设： 1、像与物的大小相等。 2、像有时大，有时小。 3、像与物到平面镜的距离相等 。4、像到平面镜的距离远一些。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
物到平面镜 的距离/cm （物距）
10
像到平面镜的 距离/cm （像距）
10
像与物大小比较 （放大或缩小）
相等
第二次
20
20
相等
第三次 30
30
相等
讲授新课
结论
物
、
像
关
于
平
面
①像与物的大小相等。
镜 轴
②像到镜面的距离等于物到平面镜的距离。
对 称
③像与物的连线与镜面垂直。
④平面镜成的像是虚像。
讲授新课
提出问题 猜想假设 设计实验
讲授新课
思考：
（1）用玻璃板代替平面镜的目的： 能准确找到像的位置（透光、成像）
（2）用两支相同的蜡烛的目的： 比较像和物大小关系
（3）使用刻度尺的目的： 为了比较确定像与物体到平面镜的距离的关系
（4）光屏的作用： 检验成像是实像还是虚像
讲授新课
实验表格
第一次
物到平面镜 的距离/cm
（物距）
像到平面镜的 距离/cm
（像距）
像与物大小比较 （放大或缩小）
第二次 第三次
讲授新课
进行实验 1.像与物的大小相等吗？
未点燃的蜡 烛与像重合。
讲授新课
2.像与物到镜面的距离相等吗？
像到平面镜的距
离等于物体到平
·
面镜的距离。
0 1 2 3 4 5 6 7 8 9 10
讲授新课
记录数据
第一次
第四章 光现象
八年级物理（RJ） 教学课件
第3节 平面镜成像
导入新课
讲授新课
课堂小结
随堂训练
导入新课
我们都听过“猴子 捞月”的故事，天上的 月亮是真的掉到井里 了吗？井里的月亮实 际上是什么呢？
导入新课
学习目标 1．能说出平面镜成像的特点，会应用平面镜成 像的特点分析解释简单的现象。（重点） 2．会运用平面镜成像特点作图。（难点） 3．了解平面镜在生活中的应用。
B 2.过S1作镜子垂线，取相
O1
O2
等距离找到S。
S1
3.再连接SO1和SO2,标上箭头。
讲授新课
三 平面镜的应用
1．水里的“月亮” 是真实的吗？它 是怎么 形成的?
2．月亮到地球的 距离是3 .8×108m，井 水水深5m，则月亮的 像到水面的距离是多少？
讲授新课
平面镜的应用—成像
讲授新课
二 平面镜成像原理
s
s
s'
平面镜成像是由光的反射现象形成 的。每个物（发光或反光）点，都有其 对应的虚像点，虚像用虚线。
虚像用 虚线
讲授新课
平面镜成像的原因-------光的反射
虚像：它不是由实际 光线会聚而成，是 由反射光线的反向 延长线相交而形成 。虚像是不能呈现 在光屏上的。
P
P′
讲授新课
可以把焦点处发出的光变成 平行光
应用:手电筒 汽车灯 探 照灯的反光装置
课堂小结
反射面是平面的镜叫平面镜 平面镜
平静的水面也可以看作平面镜
像和物大小相等
平面镜成
像和物到镜面的距离相等
平
像的特点
像和物的连线垂直于镜面
面 镜
平面镜
成像
平面镜成虚像ຫໍສະໝຸດ 平面镜成像的原理 光的反射
平面镜在生产生活中的应用
随堂训练
1.一只小猫正在平面镜前欣赏自己的全身像，如图 所示：此时它所看到的全身像应是图中的哪一个？ （ C）
A
B
C
D
随堂训练
2.小丑在平面镜中的像，图中正确的是（ A ）
A
B
C
D
随堂训练
3.从平面镜内看到一只钟面上的指 针位置如图所示，此时时间是 （ D）。
A、7:25 C、5:25
B、6:35 D、4:35
讲授新课
认识平面镜
练 功 房 矫 正 舞 姿 的 镜 子
光滑的瓷砖表面 平静的水面
表面平滑且能够反光的镜子——平面镜
讲授新课
平面镜成像有什么特点呢?
镜子中的 我是什么 样的呢？
讲授新课
一 探究平面镜成像的特点
1.如何比较像与物的大小？ 2.如何确定像的位置？
替代平 面镜
替代 蜡烛
器材: 薄玻璃板、支架、 两个完全相同的蜡烛、白 纸一张、刻度尺、笔
三 平面镜成像的作图
如图，MN表示平面镜，AB表示镜前的物体，根据平面
镜成像的特点作图。
方法：
M
A
Aʹ
1、作垂线
2、取等距离
3、画虚像
B
Bʹ
N
讲授新课
练习：某发光点S发出的两条光线经平面镜反射后分别
沿O1A和O2B方向射出，根据平面镜成像规律，在图中
画出发光点S的位置。 作法：
S
A
1.将AO1和BO2延长交于S1。
平面镜的应用— 改变光路
你还在哪些地方 见过或知道哪些 地方有平面镜？
讲授新课
科学世界：凸面镜和凹面镜 1.凸面镜对光线有 发散 作用
物体在凸面镜中成正立缩小的虚像 利用凸面镜可以观察到更大的范围
应用:
汽车观后镜
弯道观察镜
讲授新课
2.凹面镜对光线有 会聚作用
可以把平行的光 会聚在一点上
应用:太阳灶
