12_SolidWorks文件管理技巧
solidworks技巧大全

solidworks技巧大全SolidWorks是一款非常强大且广泛使用的三维计算机辅助设计(CAD)软件。
在使用SolidWorks过程中,以下是一些可以提高工作效率和质量的技巧和窍门:1. 使用键盘快捷键:学习和使用SolidWorks的键盘快捷键可以大大提高操作效率。
在SolidWorks的设置中可以找到默认的键盘快捷键列表,可以自定义添加或修改。
2. 利用鼠标手势:SolidWorks支持鼠标手势功能,可以通过右键单击并移动鼠标来执行一些常用的命令,如旋转、平移、放缩等。
5. 使用Design Library:SolidWorks的Design Library是用于存储和管理常用部件、特征和装配的库。
可以将经常使用的零部件预设为Design Library中的一个文件夹,以便在需要时快速拖放到设计中。
6. 使用FeatureManager设计树:FeatureManager设计树是SolidWorks用于管理各种特征和操作的工具。
通过使用设计树,可以方便地查看和控制模型的不同特征、参数和历史。
7. 使用Configurations:使用Configurations可以在一个文件中创建多个设计变体。
这对于设计不同版本或不同尺寸的零件和装配非常有用,可以减少文件数量并提高管理效率。
8. 使用Assembly Visualization:Assembly Visualization是SolidWorks中的一个功能,可以以图形方式显示和分析装配的成分和特性。
可以使用它来查找和解决装配中的问题。
10. 使用SolidWorks Simulation进行模拟:SolidWorks Simulation是SolidWorks的一个强大的有限元分析工具。
使用它可以对零件、装配和结构进行各种工程分析和验证。
11. 使用SolidWorks PDM进行数据管理:SolidWorks PDM是SolidWorks的一个数据管理工具,可以帮助团队协作、版本控制、文档管理和工作流程管理等。
八种减小SolidWorks文件大小方法

八种减小SolidWorks文件大小方法SolidWorks是一款强大的CAD软件,它可以创建复杂的三维模型。
随着模型的复杂性增加和文件的大小增长,文件的管理和共享变得更加困难。
为了提高工作效率和文件传输速度,我们可以采取一些方法来减小SolidWorks文件的大小。
以下是减小SolidWorks文件大小的八种方法:1. 优化模型:如果模型过于复杂,可以使用SolidWorks提供的几何约束和模式功能来简化模型。
删除不必要的细节和复杂的特征,优化模型的结构和拓扑。
2.减少零件数量:在创建模型时,尽量将多个部件合并为一个零件。
这样可以减少文件的数量和大小,同时也更容易管理和修改。
3. 使用轻量级模式:SolidWorks提供了轻量级模式,可以在加载大型装配时减少文件的大小和内存占用。
轻量级模式只加载必要的信息,可以更快地打开和操作文件。
4.删除未使用的特征:在设计过程中,可能会添加很多特征,但最终可能只使用其中的一部分。
在完成设计后,可以删除未使用的特征,减小文件的大小。
5.使用外部参考:当一个部件在多个装配中使用时,可以将该部件作为一个外部参考。
这样可以减少文件的重复复制,减小文件的大小。
6. 使用网络加速显示:在SolidWorks的选项中,可以启用网络加速显示功能。
这样可以减少从网络加载模型文件的时间,提高文件的打开和显示速度。
7. 压缩文件:SolidWorks支持将文件压缩为zip或RAR格式。
压缩文件可以减小文件的大小,并方便传输和存储。
8. 使用更高版本的SolidWorks:每个新版本的SolidWorks都会对文件格式进行优化,减小文件的大小。
如果可能的话,尽量使用最新版本的SolidWorks来创建和打开文件。
通过采取以上八种方法,我们可以显著减小SolidWorks文件的大小。
这不仅能提高工作效率,减少资源占用,还可以方便文件的管理和共享。
无论是个人用户还是团队合作,减小文件大小都是一种必备的技能。

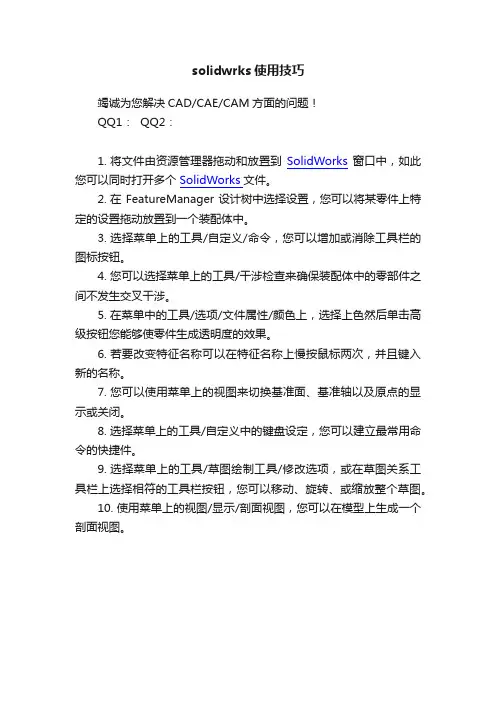

solidwrks使用技巧

solidwrks使用技巧
竭诚为您解决CAD/CAE/CAM方面的问题!
QQ1: QQ2:
1. 将文件由资源管理器拖动和放置到SolidWorks窗口中,如此您可以同时打开多个SolidWorks文件。
2. 在FeatureManager设计树中选择设置,您可以将某零件上特定的设置拖动放置到一个装配体中。
3. 选择菜单上的工具/自定义/命令,您可以增加或消除工具栏的图标按钮。
4. 您可以选择菜单上的工具/干涉检查来确保装配体中的零部件之间不发生交叉干涉。
5. 在菜单中的工具/选项/文件属性/颜色上,选择上色然后单击高级按钮您能够使零件生成透明度的效果。
6. 若要改变特征名称可以在特征名称上慢按鼠标两次,并且键入新的名称。
7. 您可以使用菜单上的视图来切换基准面、基准轴以及原点的显示或关闭。
8. 选择菜单上的工具/自定义中的键盘设定,您可以建立最常用命令的快捷件。
9. 选择菜单上的工具/草图绘制工具/修改选项,或在草图关系工具栏上选择相符的工具栏按钮,您可以移动、旋转、或缩放整个草图。
10. 使用菜单上的视图/显示/剖面视图,您可以在模型上生成一个剖面视图。
SolidWorks中的文件管理与版本控制技巧

SolidWorks中的文件管理与版本控制技巧SolidWorks是一种广泛应用于三维建模和设计的计算机辅助设计软件,被许多工程师和设计师使用。
在使用SolidWorks进行设计时,文件管理和版本控制是非常重要的,特别是在团队合作的环境中。
本文将介绍一些SolidWorks中的文件管理和版本控制的技巧,以帮助提高工作效率和组织管理能力。
首先,确保正确的文件结构是文件管理的基础。
建立一个清晰的文件夹结构,使得文件易于查找和组织。
可以按照项目、日期或部件性质来组织文件夹。
对于大型项目,可以使用子文件夹来进一步分类。
另外,为每个文件命名一个有意义的名称,以便快速识别和搜索。
其次,学会使用SolidWorks的文件引用和缩略图功能。
文件引用可以将一个文件与其他文件进行链接,建立关联。
当修改引用文件时,所有关联的文件会自动更新。
这对于设计中的部件和装配件之间的关系非常有用。
缩略图功能可以快速预览文件内容,不用打开实际文件。
在团队合作时,版本控制是至关重要的。
SolidWorks提供了一些功能,帮助团队成员轻松地管理文件版本。
一种常用的方法是使用PDM(Product Data Management)软件,例如SolidWorks PDM。
PDM软件允许团队成员协同工作,自动处理版本控制和审批流程。
它还提供了文件锁定功能,以防止多人同时编辑同一文件。
另一个版本控制的技巧是使用历史记录功能。
SolidWorks可以记录每个文件的修改历史,包括谁、何时以及如何进行了修改。
这对于追踪变更和恢复之前的版本非常有用。
要使用历史记录功能,可以在SolidWorks选项中启用“记录修订”选项。
然后,在文件保存时,SolidWorks会自动创建修订版本。
此外,尽可能使用配置和全局变量来管理不同的设计方案和尺寸。
配置是指一个部件或装配的不同状态,可以在一个文件中创建多个配置。
全局变量是一种可以适应不同设计方案的用户定义的变量。
Solidworks28个操作技巧

Solidworks28个操作技巧[object Object]Solidworks是一款广泛应用于机械设计领域的三维建模软件,它提供了丰富的工具和功能,可以帮助工程师们快速高效地进行设计和分析。
在本文中,将介绍Solidworks中的28个操作技巧,以帮助用户更好地使用该软件。
1. 快速建立基准平面:在创建零件或装配体时,可以使用快捷键Ctrl+8来快速建立基准平面。
2.使用自动约束:在进行装配体设计时,可以使用自动约束功能来自动将零件定位和约束在正确的位置。
3.使用草图引用:在进行零件设计时,可以使用草图引用功能来引用已有的草图,以加快设计速度。
5. 使用快速键:Solidworks提供了丰富的快速键,可以通过设置快速键来快速调用常用的功能。
6. 使用快速视图:Solidworks提供了多种快速视图,可以通过点击按钮或设置快速键来快速切换视图。
7.使用实体关系:在进行装配体设计时,可以使用实体关系功能来定义零件之间的关系,以便更好地控制装配体的行为。
8.使用模式副本:在进行装配体设计时,可以使用模式副本功能来快速复制和排列零件,以加快设计速度。
9. 使用模拟功能:Solidworks提供了强大的模拟功能,可以进行结构分析、流体流动分析等,以帮助工程师们更好地评估设计。
10. 使用材料库:Solidworks提供了丰富的材料库,可以根据需要选择合适的材料进行设计和分析。
11.使用尺寸标注:在进行零件设计时,可以使用尺寸标注功能来添加尺寸标注,以便更好地控制设计尺寸。
12. 使用草图工具:Solidworks提供了多种草图工具,可以快速创建各种形状的草图,以满足不同的设计需求。
13.使用装配体工具:在进行装配体设计时,可以使用装配体工具来快速组装和排列零件,以便更好地模拟实际装配过程。
16. 使用装配体分析工具:Solidworks提供了多种装配体分析工具,可以对装配体进行分析和评估,以帮助工程师们更好地优化设计。
SOLIDWORKS使用技巧

SOLIDWORKS使用技巧1 您可以使用CTRL+TAB 键循环进入在SolidWorks 中打开的文件。
2 使用方向键可以旋转模型。
按CTRL 键加上方向键可以移动模型。
按ALT 键加上方向键可以将模型沿顺时针或逆时针方向旋转。
3 您可以钉住视图定向的对话框,使它可以使用在所有的操作时间内。
4 使用z 来缩小模型或使用SHIFT +z 来放大模型。
5 您可以使用工作窗口底边与侧边的窗口分隔条,同时观瞧两个或多个同一个模型的不同视角。
6 单击工具栏中的"显示/删除几何关系"的图标找出草图中过定义或悬空的几何关系。
当对话框出现时,单击准则并从其下拉清单上选择过定义或悬空。
7 您可以在FeatureManager设计树上拖动零件或装配体的图标,将其放置到工程图纸上自动生成标准三视图。
8 您可以用绘制一条中心线并且选择镜向图标然后生成一条"镜向线"。
9 您可以按住CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面,然后在此基准面上双击鼠标以精确地指定距离尺寸。
10 您可以在FeatureManager设计树上以拖动放置方式来改变特征的顺序。
11 当打开一个工程图或装配体时,您可以借助使用打开文件对话框中的参考文件按钮来改变被参考的零件。
12 如果隐藏线视图模式的显示不够精准,可以使用工具/选项/文件属性/图象品质/线架图品质,以调整显示品质。
13 您可以用拖动FeatureManager设计树上的退回控制棒来退回其零件中的特征。
14 使用选择过滤器工具栏,您可以方便地选择实体。
15 按住CTRL 键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上,您可以在许多边线与面上生成圆角、倒角、以及孔的复制。
16 在右键的下拉菜单上选择"选择其她"的选项可以在该光标所在位置上做穿越实体的循环选择操作。
17 单击菜单上的工具/选项/文件属性/颜色,然后从清单上选择一个特征类型,接着单击编辑来选择颜色,您可以对选择的特征类型指定颜色。
Solidworks的数据管理策略与工作流程优化

Solidworks的数据管理策略与工作流程优化Solidworks是一款功能强大的三维CAD软件,广泛应用于各种制造行业,包括机械、汽车、航空航天等领域。
在设计过程中,数据管理和工作流程优化是确保项目顺利进行的关键因素。
本文将探讨Solidworks的数据管理策略和工作流程优化,以提高工作效率和数据安全性。
一、数据管理策略1. 文件组织和命名规范:良好的文件组织和命名规范是有效管理Solidworks项目数据的基础。
建议按项目、子项目或模块等维度对文件进行分类,并采用清晰简洁的命名规则,以便快速定位和识别所需文件。
2. 版本控制:版本控制是确保工作团队协同合作的重要机制。
可以利用Solidworks的PDM(Product Data Management)工具进行版本控制,跟踪文件的修改历史,并确保每个成员都使用最新版本的文件进行工作。
3. 数据备份与恢复:定期进行数据备份,保护项目数据的安全性。
可以使用云存储或本地备份设备来存储数据,并确保备份过程自动化和可靠性。
此外,还应制定数据恢复策略,以便在发生意外或故障时能够快速恢复数据。
4. 权限管理:根据不同的角色和职责,对Solidworks项目数据设置相应的权限。
只授权给需要访问和修改数据的人员,以减少数据泄露和误操作的风险。
5. 数据共享与交流:在多人协作的项目中,高效地共享和交流是至关重要的。
可以使用基于Solidworks的协同工具,如Solidworks PDM或Solidworks Visualize,来实现实时共享和远程协作。
二、工作流程优化1. 设计规范与模板:建立并遵循统一的设计规范和工作模板,将有助于提高设计的一致性和效率。
可以根据公司的标准和项目特点,预先定义常用的零件、装配和图纸模板,并将其作为起始点快速创建新的设计。
2. 参数化建模:利用Solidworks的参数化建模功能,避免手动修改每个零件的尺寸和参数。
通过定义变量和公式,可以实现设计在不同尺寸和配置下的自动调整,提高设计的灵活性和可重用性。
solidworks中的一些小技巧

solidworks中的一些小技巧在使用SolidWorks时,掌握一些小技巧可以提高工作效率并简化操作。
下面是一些SolidWorks的小技巧,帮助您更好地使用这款强大的CAD软件。
1. 快速键盘快捷键:SolidWorks提供了许多快速键盘快捷键,可以快速执行常见的操作。
比如,“F”键调用功能菜单、空格键调用快速方式菜单、“Ctrl + S”保存文件等。
熟练使用这些快捷键可以大大提高工作效率。
2. 自定义工具栏:SolidWorks的工具栏可以根据用户的需要进行自定义。
通过右键单击工具栏,选择“自定义”可以添加、删除和重新排列工具栏上的按钮,以适应个人工作偏好。
3. 渲染设置:在SolidWorks中进行视觉效果渲染时,可以定制渲染选项以达到最佳效果。
通过调整照明效果、阴影和反射等选项,可以创建出逼真的渲染图像。
4. 使用配置:配置功能是SolidWorks中非常有用的功能之一、它可以在同一模型中创建多个变体,每个变体都具有不同的参数设置。
使用配置功能可以节省时间和精力,而不必为每个变体创建一个新的模型。
5. 使用快捷键:SolidWorks还提供了许多内置的快捷键,可以快速执行一些特定操作。
比如,“Ctrl + 1”可以快速隐藏/显示选中的零件、“Ctrl + B”可以快速重建模型等。
6. 学习宏程序:宏程序是SolidWorks的一项强大功能,可以记录和自动执行一系列的CAD操作。
通过学习和编写宏程序,可以定制化自己的工作流程,并大幅减少重复操作的时间。
7. 绘图模板:SolidWorks中的绘图模板可以提前定义好标准的绘图格式,包括尺寸、字体、图层等。
创建并使用自定义的绘图模板可以确保每个绘图在风格和格式上都一致。
8. 使用“Pack and Go”:当需要共享SolidWorks模型时,使用“Pack and Go”功能可以快速打包和复制项目的所有相关文件。
这个功能可以确保所有所需文件都被包含在内,以防止文件丢失或损坏。
Solidworks的一些使用技巧、问题解决以及个人总结

Solidworks的一些使用技巧、问题解决以及个人总结一、Solidworks工具管理栏不见的解决方法1.全部关掉SW2.开始-运行-regedit----右键删除。
3.重新开始运行SW。
二、Solidworks零部件重命名的快捷方法以下是俺总结的SW零部件重命名方法,比常规更快更便捷利用Explorer进行重命名,不会出现找不到零件的问题,方法如下(若需要更改文件名的零件时在SW中打开了,请关闭之后再进行重命名):1.打开Solidworks Exploere;(在程序栏打开,或者在SW-工具-SolidworksExploere)2.在右侧浏览到需要更改的文件-右键-点击重命名(即第三个图标:);3.在弹出的窗口“到:”栏填更改后的名称。
勾选“更新所使用之处”点击“确定”按钮即可。
然后打开引用零件的装配体,发现名称已经更改到位。
三、Solidworks属性的更改快捷方法对属性的更改方法:利用Explorer更改属性,不需要打开零部件,方法如下。
(更改属性也必须关闭在SW打开的文件)。
1). 打开Solidworks Exploere;(在程序栏打开,或者在SW-工具-Solidworks Exploere);2).找到需要更改的文件-左键单击-在右侧栏点选“属性”-点选要更改的属性,即可进行更改。
四、个人初学习的一些快捷有用的笔记1.2.3.4.5.6.7.8.9.10.先选择一个面,再按注Ctrl键选择第二个面,再按空格键,点击正视于,这样第一个面就正视于你,第二个面是向上的。
solidworks产品数据管理操作书册

solidworks产品数据管理操作书册SolidWorks产品数据管理操作手册简介:随着科技的不断发展,计算机辅助设计软件在工业设计领域的应用越来越广泛。
其中,SolidWorks是一款被广泛使用和认可的三维CAD软件。
作为一名SolidWorks用户,如何高效管理产品数据变得尤为重要。
本文将为大家介绍SolidWorks产品数据管理的操作手册,帮助读者更好地掌握这一关键技能。
1. 建立文件管理体系在使用SolidWorks进行设计时,建立一个系统化的文件管理体系是至关重要的。
首先,应当为不同的项目建立独立的文件夹,并将所有与该项目相关的文件存放在这个文件夹中。
这样可以方便快捷地查找和管理相关文件。
另外,对于每个设计阶段,可以创建相应的子文件夹,从而更好地组织和归档文件。
2. 使用适当的文件命名规范一个好的文件命名规范对于产品数据管理来说至关重要。
建议使用清晰简洁的命名方式,可以按照项目名称、设计阶段、文件类型等多个维度进行命名。
此外,可以使用日期或版本号将文件进行区分,以便追踪和备份。
3. 设定合适的文件属性在SolidWorks中,可以为每个文件设置文件属性,如图号、文件作者、创建时间等。
设置合适的文件属性可以快速获取和管理相关信息。
这些属性对于搜索、排序和过滤文件也非常有帮助。
4. 使用数据卡片SolidWorks提供了数据卡片功能,可以通过创建和编辑数据卡片来记录和管理产品的属性和信息。
数据卡片可以包含各种信息,如零件编号、材料、规格等。
通过使用数据卡片,可以更方便地浏览和查看产品数据,并且可以将其与其他文件关联起来,实现全面的数据管理。
5. 版本管理与变更控制产品设计过程中,不可避免地需要进行修改和更新。
因此,版本管理和变更控制是产品数据管理的重要环节。
在SolidWorks中,可以使用文件管理软件或插件来实现版本管理和变更控制的功能。
通过对每个版本进行标识和记录,可以追踪设计的演进过程,并且可以随时回溯到历史版本。
soildwork使用技巧大全

主题相关图片如下:1 您可以使用CTRL+TAB 键循环进入在SolidWorks 中打开的文件。
2 使用方向键可以旋转模型。
按CTRL 键加上方向键可以移动模型。
按ALT 键加上方向键可以将模型沿顺时针或逆时针方向旋转。
3 您可以钉住视图定向的对话框,使它可以使用在所有的操作时间内。
4 使用z 来缩小模型或使用SHIFT + z 来放大模型。
5 您可以使用工作窗口底边和侧边的窗口分隔条,同时观看两个或多个同一个模型的不同视角。
6 单击工具栏中的"显示/删除几何关系"的图标找出草图中过定义或悬空的几何关系。
当对话框出现时,单击准则并从其下拉清单上选择过定义或悬空。
7 您可以在FeatureManager设计树上拖动零件或装配体的图标,将其放置到工程图纸上自动生成标准三视图。
8 您可以用绘制一条中心线并且选择镜向图标然后生成一条"镜向线"。
9 您可以按住CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面,然后在此基准面上双击鼠标以精确地指定距离尺寸。
10 您可以在FeatureManager设计树上以拖动放置方式来改变特征的顺序。
11 当打开一个工程图或装配体时,您可以借助使用打开文件对话框中的参考文件按钮来改变被参考的零件。
12 如果隐藏线视图模式的显示不够精准,可以使用工具/选项/文件属性/图象品质/线架图品质,以调整显示品质。
13 您可以用拖动FeatureManager设计树上的退回控制棒来退回其零件中的特征。
14 使用选择过滤器工具栏,您可以方便地选择实体。
15 按住CTRL 键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上,您可以在许多边线和面上生成圆角、倒角、以及孔的复制。
16 在右键的下拉菜单上选择"选择其他"的选项可以在该光标所在位置上做穿越实体的循环选择操作。
17 单击菜单上的工具/选项/文件属性/颜色,然后从清单上选择一个特征类型,接着单击编辑来选择颜色,您可以对选择的特征类型指定颜色。
SolidWorks文件管理与版本控制的最佳实践

SolidWorks文件管理与版本控制的最佳实践SolidWorks是一种流行的计算机辅助设计(CAD)软件,广泛用于设计和制造行业。
在使用SolidWorks进行设计和工程项目时,文件的管理和版本控制是至关重要的。
良好的文件管理和版本控制实践可以确保团队成员之间的协作顺利进行,减少错误和重复工作,并提高整体工作效率。
本文将介绍一些SolidWorks文件管理与版本控制的最佳实践。
1. 组织文件结构一个良好的文件组织结构对于有效的文件管理至关重要。
建议按照项目或产品进行组织,创建适当的文件夹和子文件夹,以便不同的设计和模型可以轻松找到和访问。
例如,可以将SolidWorks文件按照日期、项目、部件类型等进行分类。
确保命名规范清晰明了,使用易于理解和识别的文件名。
2. 使用文件属性SolidWorks提供了文件属性的功能,可以在文件中添加元数据信息,如作者、版本号、修改日期等。
正确使用文件属性可以更加方便地跟踪和管理文件,也有助于识别特定版本的文件。
通过在设计过程中及时更新文件属性,可以确保文件版本控制的准确性和一致性。
3. 实施版本控制系统版本控制是确保在多人协作中修改和更新文件的关键。
通过使用版本控制系统,可以跟踪文件的修改历史,还可以轻松地恢复以前的版本。
有多种版本控制系统可供选择,如Git、Subversion等。
选择适合团队需求的版本控制系统,并按照规定的工作流程进行使用。
4. 使用检入/检出功能SolidWorks提供了检入/检出功能,是一种常见的版本控制方法。
在开始对文件进行修改之前,团队成员应检出文件,这样其他成员将无法对该文件进行修改。
当修改完成后,必须检入文件,使其他成员能够访问和修改该文件。
这种方法可以防止文件的同时修改,减少冲突和错误。
5. 加密和保护文件某些SolidWorks文件可能包含敏感或商业机密信息。
为了防止未经授权的访问和使用,可以使用加密和密码保护功能进行文件保护。
solidworks技巧大全

solidworks技巧大全SolidWorks是一款功能强大的三维CAD软件,它广泛应用于工程设计领域。
以下是一些SolidWorks技巧,帮助您更高效地使用该软件。
1. 快捷键使用:熟悉并使用SolidWorks的快捷键可以大大提高工作效率。
例如,使用“S”键可以快速切换选择工具和其他常用工具。
2. 自定义工具栏:根据您的使用习惯,可以自定义SolidWorks的工具栏,将常用的工具放在最方便的位置。
3. 使用模板:使用模板可以帮助您快速创建新的设计,并确保设计符合公司或行业标准。
您可以创建自己的模板,也可以使用SolidWorks自带的模板。
4.特征树顺序:在设计过程中,特征树的顺序非常重要。
确保按照正确的顺序添加特征,可以减少错误和后期修改的麻烦。
5. 使用设计库:SolidWorks的设计库功能可以让您保存和重用常用的设计元素,如零件、装配和特征。
这样可以节省大量时间,并确保设计的一致性。
6.使用草图关系:在创建草图时,使用草图关系可以确保设计的准确性和稳定性。
熟悉不同的草图关系,并正确使用它们,是一个重要的技巧。
7.使用装配约束:在装配设计中,使用正确的装配约束可以确保零件之间的正确位置和运动。
熟悉不同的约束类型,并根据设计要求选择合适的约束。
8. 使用快速渲染:SolidWorks提供了快速渲染功能,可以让您在设计过程中快速预览设计的外观效果。
这对于与客户或团队分享设计想法非常有用。
9. 使用图纸模板:在创建图纸时,使用图纸模板可以确保图纸的一致性和规范性。
您可以创建自己的图纸模板,也可以使用SolidWorks自带的模板。
10. 使用配置:如果您需要设计多个类似但稍有不同的零件或装配体,使用SolidWorks的配置功能可以帮助您节省时间和精力。
配置可以在一个文件中管理多个变种设计。
11. 使用设计审核工具:SolidWorks提供了设计审核工具,可以帮助您检查设计是否符合要求。
solidworks教程(附技巧大全)

第1章SolidWorks基础与建模技术本章要点SolidWorks是一个在Windows环境下进行机械设计的软件,是一个以设计功能为主的CAD/CAE/CAM软件,其界面操作完全使用Windows风格,具有人性化的操作界面,从而具备使用简单、操作方便的特点。
SolidWorks是一个基于特征、参数化的实体造型系统,具有强大的实体建模功能;同时也提供了二次开发的环境和开放的数据结构。
本章介绍SolidWorks的环境和简单的造型过程,让读者快速了解这个软件的使用。
本章内容❑SolidWorks环境简介❑SolidWorks建模技术❑简单演练SolidWorks三维建模实例教程21.1SolidWorks环境简介SolidWorks是美国SolidWorks公司开发的三维CAD产品,是实行数字化设计的造型软件,在国际上得到广泛的应用。
同时具有开放的系统,添加各种插件后,可实现产品的三维建模、装配校验、运动仿真、有限元分析、加工仿真、数控加工及加工工艺的制定,以保证产品从设计、工程分析、工艺分析、加工模拟、产品制造过程中的数据的一致性,从而真正实现产品的数字化设计和制造,并大幅度提高产品的设计效率和质量。
通过本节的学习,读者应熟悉SolidWorks的界面,以及常用工具条的使用。
1.1.1工作环境和模块简介1.启动SolidWorks和界面简介安装SolidWorks后,在Windows的操作环境下,选择【开始】→【程序】→【SolidWorks 2006】→【SolidWorks 2006】命令,或者在桌面双击SolidWorks 2006的快捷方式图标,就可以启动SolidWorks 2006,也可以直接双击打开已经做好的SolidWorks文件,启动SolidWorks 2006。
图1-1是SolidWorks 2006启动后的界面。
图1-1SolidWorks界面这个界面只是显示几个下拉菜单和标准工具栏,选择下拉菜单【文件】→【新建】命令,或单击标准工具栏中按钮,出现“新建SolidWorks文件”对话框,如图1-2所示。
SW2012操作技巧

Solidworks的操作技巧DFMXpress:加工分析SimulationXpress:有限元分析FloXpress:流体分析一.甚础知识一.怎样学习新增功能:可通过帮助---新增功能----里面的HTML,PDF,交互三种方式来学习,也可能通过新增功能范例来学习新增功能。
一.S工具栏:在solidworks绘图,装配体,工程图各种环境中单击S键,就会弹出在相应环境中的常用命令。
非常方便。
三.滚轮式三键鼠标的应用:1.按住滚轮移动可实现模型的旋转。
2. 按住滚轮+Ctrl可实现模型的平移。
3. 按住滚轮+Alt可实现模型的旋转(即以垂直于屏幕的轴为中心)。
4. 滚轮的滚动可实现模型的放大和缩小。
5. 鼠标笔势的功能:即按住鼠标右键上下左右移动可显示鼠标笔识提供的命令按钮(在绘图,装配体,工程图环境中命令按钮也不尽相同)四. 1.出版到:可以制作一些动态文体的制作,动画,图片,安装及维修过程的制作等等。
2.出版到edrawings:大量的压缩和极度的压缩,空间很小,还能把一些关键的信息隐藏,比如说一些关键的尺寸要保密,但是外形还想让别人看一下。
这时就用这个命令。
五.菜单下命令的自定义:1.以工具---草图绘制实体---直线命令放置到插入菜单下为例;选择工具---自定义命令,在弹出的自定义对话框中的菜单选项中的类别栏单击工具,在右侧的命令栏下单击直线选中,然后在更改什么菜单(U)选项下拉列表中单击插入,在菜单上位置(P)选项中单击在顶端,然后单击添加按钮,再单击确定按钮,这样就把直线放到了插入菜单下;2.如果想要恢复到软件的初始设置,选择工具----自定义命令,在弹出的自定义对话框中单击菜单选项卡,单击全部重设按钮,单击是按钮,单击确定即可完成。
六.命名新(自定义)视图:单击空格键,在弹出的方向对话框中(新视图,更新标准视图,重设标准视图,固定/取消固定对话)单击新视图,在命名视图对话框中输入新的视图的名称(新视图1),单击确定完成;1.这样在模型是任一方向时,只要单击新视图1,模型就会到新视图观察的位置,便于我们将观察的方向和角度进行锁定。
soildwork常见使用技巧

solidworks快捷键旋转模型:水平或竖直:方向键;水平或竖直 90 度:Shift+方向键;顺时针或逆时针:Alt+左或右方向键平移模型:Ctrl+方向键放大:Z缩小:z整屏显示全图:f上一视图:Ctrl+Shift+Z视图定向菜单:空格键前视:Ctrl+1后视:Ctrl+2左视:Ctrl+3右视:Ctrl+4上视:Ctrl+5下视:Ctrl+6等轴测:Ctrl+7正视于:Ctrl+8过滤边线:e过滤顶点:v过滤面:x切换选择过滤器工具栏:F5切换选择过滤器(开/关):F6新建文件:Ctrl+N打开文件:Ctrl+O从 WEB 文件夹打开:Ctrl+W从零件制作工程图:Ctrl+D从零件制作装配体:Ctrl+A保存:Ctrl+S打印:Ctrl+P重复上一命令:Enter在 PropertyManager 或对话框中访问在线帮助:F1 在 FeatureManager 设计树中重新命名一项目(对大部分项目适用):F2展开或折叠 FeatureManager设计树:c重建模型:Ctrl+B强使重建模型及重建其所有特征:Ctrl+Q重绘屏幕:Ctrl+R(数控技术网 )在打开的 SolidWorks 文件之间循环:Ctrl+Tab直线到圆弧/圆弧到直线(草图绘制模式):a撤消:Ctrl+z剪切:Ctrl+x复制:Ctrl+c粘贴:Ctrl+v删除:Delete下一窗口:Ctrl+F6关闭窗口:Ctrl+F4后视 CTRL 2重建模型 CTRL B底视 CTRL 6Redraw CTRL R复制 CTRL C右视 CTRL 4剪切 CTRL X保存 CTRL S删除 Delete选择边 EForced Rebuild CTRL Q选择面 X前视 CTRL 1选择顶视 V帮助 Shift F1/F1打开/关闭选择过滤器 F5 (Toolbar) 左视 CTRL 3切换选择过滤器 F6顶视 CTRL 5新建 CTRL NUndo CTRL Z打开 CTRL O视图对话框 SpaceBar粘贴 CTRL V放大 Shift Z前一视图 CTRL Shift Z缩小 Z打印 CTRL P缩放到屏幕 F上下二等角轴测CTRL 7新建 Ctrl+N 打开 Ctrl+O 关闭 Ctrl+W 保存 Ctrl+S 打印 Ctrl+P 浏览最近文档 R撤销 Ctrl+Z 恢复 Ctrl+Y 重复上一命令 Enter剪切 Ctrl+X 复制 Ctrl+C 粘贴 Ctrl+V 删除 Delete 重建模型 Ctrl+B 重画 Ctrl+R 视图定向 SpaceBar 整屏显示全图 F快速捕捉 F3全屏 F11特征管理员区域 F9工具栏 F10任务窗格 Ctrl+F1 直线 L直线圆弧切换 A扩展折叠数 C折叠所有项目 Shift+C过滤边线 E查找替换 Ctrl+F 下一边线 NForce Regen Ctrl+Q快捷栏 S过滤顶点 V切换选择过滤器工具栏 F5切换选择过滤器 F6拼写检验程序 F7过滤面 X接受边线 Y缩小 Z放大 Shift+Z上一视图 Ctrl+Shift+Z 滚轮的快捷键:如果使用三键鼠标,您可以动态使用以下查看命令:平移 - 按住 Ctrl 键并使用鼠标中间按键来拖动。
solidwords技巧

1 您可以使用 CTRL+TAB 键循环进入在 SolidWorks 中打开的文件。
2 使用方向键可以旋转模型。
按 CTRL 键加上方向键可以移动模型。
按 ALT 键加上方向键可以将模型沿顺时针或逆时针方向旋转。
3 您可以钉住视图定向的对话框,使它可以使用在所有的操作时间内。
4 使用 z 来缩小模型或使用 SHIFT + z 来放大模型。
5 您可以使用工作窗口底边和侧边的窗口分隔条,同时观看两个或多个同一个模型的不同视角。
6 单击工具栏中的"显示/删除几何关系"的图标找出草图中过定义或悬空的几何关系。
当对话框出现时,单击准则并从其下拉清单上选择过定义或悬空。
7 您可以在FeatureManager设计树上拖动零件或装配体的图标,将其放置到工程图纸上自动生成标准三视图。
8 您可以用绘制一条中心线并且选择镜向图标然后生成一条"镜向线"。
9 您可以按住 CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面,然后在此基准面上双击鼠标以精确地指定距离尺寸。
10 您可以在FeatureManager设计树上以拖动放置方式来改变特征的顺序。
11 当打开一个工程图或装配体时,您可以借助使用打开文件对话框中的参考文件按钮来改变被参考的零件。
12 如果隐藏线视图模式的显示不够精准,可以使用工具/选项/文件属性/图象品质/线架图品质,以调整显示品质。
13 您可以用拖动FeatureManager设计树上的退回控制棒来退回其零件中的特征。
14 使用选择过滤器工具栏,您可以方便地选择实体。
15 按住 CTRL 键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上,您可以在许多边线和面上生成圆角、倒角、以及孔的复制。
16 在右键的下拉菜单上选择"选择其他"的选项可以在该光标所在位置上做穿越实体的循环选择操作。
17 单击菜单上的工具/选项/文件属性/颜色,然后从清单上选择一个特征类型,接着单击编辑来选择颜色,您可以对选择的特征类型指定颜色。
Solidworks28个操作技巧

Solidworks28个操作技巧1. 快速学习 Solidworks 的界面。
熟悉工具栏,菜单和快捷键,以便快速访问所需的功能。
2.学习使用快捷键。
熟悉常用命令的快捷键,可以减少使用鼠标的次数,提高工作效率。
4.学习使用不同的视图。
除了基本的正视图和平视图之外,还可以学习使用旋转视图和截面视图等功能,以便更好地展示模型。
5. 使用快速建模技术。
使用 Solidworks 的功能如草图、装配和零件来快速建立模型,节省时间。
6. 学习使用装配功能。
掌握如何使用 Solidworks 的装配功能,以便将各个部件组装在一起,并确保它们的正确位置和连接。
7.学习使用约束和关系。
熟悉如何使用约束和关系来确保装配的正确组装和运动。
8. 使用实体建模功能。
学习使用 Solidworks 的实体建模功能,例如创建凸起和凹陷等特征,以创建更复杂的模型。
9.使用曲线和草图功能。
学习使用曲线和草图功能来创建复杂的几何形状,以满足设计需求。
10. 学习使用 Loft 和 Sweep。
这些功能可以将一条曲线或一个草图延伸到另一个曲线或草图上,创建复杂的几何体。
11. 使用渲染和灯光功能。
学习如何使用 Solidworks 的渲染和灯光功能来为模型添加逼真的效果。
12. 学习使用材料库。
Solidworks 提供了一个材料库,包含了各种不同的材料,可以应用到模型上,以模拟真实的材质属性。
13. 使用动画功能。
学习使用 Solidworks 的动画功能来模拟模型的运动,以便更好地理解和展示设计。
14.学习使用渐变和纹理。
学习如何使用渐变和纹理功能,以及如何将它们应用到模型上,以增加逼真度。
15. 学习使用模型库。
Solidworks 提供了一个模型库,其中包含了许多标准零件和组件,可以在设计中直接使用,节省时间。
16. 学习使用数据库功能。
了解如何使用 Solidworks 的数据库功能来管理和跟踪模型和文件。
17. 学习使用绘图功能。
Solidworks文档管理

Solidworks文档管理之利器:Solidworks Explorer作者: Andy日期: 2011/05/25发表评论(2)查看评论说到文件的管理,不能不谈SolidWorks自带的文件探索器—SolidWorks Explorer,因为它的功能实在太强大了,所有与SolidWorks有关的文件管理操作都可以用它来完成。
下图是打开文件探索器时的主界面。
solidworks-explorer下面我来谈一谈我用文件探索器所做的文件管理的一些操作:1.文件重命名:如果是其它格式的文件,直接右键重命名就可以了,但是SolidWorks生成的prt,slddrw,sldasm等文件由于它们之间有着千丝万缕的关系:一个prt的零件可能被多个sldasm的装配体借用,同时slddrw的图纸也是引用的prt零件,如果冒失的改掉prt零件的名字,那么借用该零件的装配体就会找不到该零件,引用该零件的图纸就会显示空白,总之会产生很多复杂的问题。
而如果我用文件探索器来重命名的话,这个工作就变得很简单且不容易出错:点击需要重命名的零件,选择重命名命令,这时文件探索器会自动搜索并显示此零件用在了哪些装配体中,你只要选择在哪些装配体中用到的零件需要重命名,一般情况下全选。
这样操作以后,用到的装配体中的该零件的名称就自动改好了,哪怕你还没打开过这个装配体,你不必在文件夹中去改零件名,然后再一个一个装配体的打开再一个一个的重新导入改名后的零件。
2.零件替换:零件替换与零件的重命名有异曲同工之妙。
文件探索器会自动搜索并显示所有用到被替换零件的装配体,你只需要选择需要替换零件的装配体,确认并选择新的零件,这样被选择的装配体中的零件就全部替换好了,尽管你还没有打开装配体图档。
当然,当你打开替换好零件的装配体时,有一些新的装配关系需要修改或重新建立。
3.零件打包:在某个设计的过程中,我们很有可能会要将设计的某部分产品给供应商或其它的第三方,这时我们就会要用到文件探索器的打包功能。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
D:\zz\yy\xx\p2.sldprt
6
SolidWorks搜索文件的规则
规则
范例
9.搜索您上次打开一文件的路径, 与步骤 8 相同。 然后循环搜索所参考的文件上次保 存在的路径。
10.搜索软件上次找到参考文件的路 C:\qq\p2.sldprt
径。
此为 p1.sldprt 的位置。
11.搜索文件上次无驱动器指定而保 这在您以 UNC(通用命名代码)路径
© 2006 SolidWorks Corp. Confidential.
9
文件命名规则
文件命名(推荐)
– 唯一性,避免出现重名。建议不同的零部件均要采用“代号+名称” 的方式命名,如“8DF010法兰”。
– 对于国标件:GB/T5780→GBT5780或GB_T5780。 – 不要出现以下字符:
11
文件的存放规则
在设计产品前应规划好文件的管理结构
– 多建文件夹是少不了的 – 主要是文件夹命名要遵循一定的规则 – 层次要分明
总之文件存放要简洁明了,不光自已查找方便,而且要便于 SolidWorks的管理。
© 2006 SolidWorks Corp. Confidential.
12
文件的存放规则
三维设计文档结构
– 产品图纸 – 模板 – 标准件
国标 厂标 – 工艺文件
文件夹的层次不要太深,建议不要超过4层。
© 2006 SolidWorks Corp. Confidential.
13
文件改名,移动
文件改名
– 不要在Windows资源管理器下直接改名。 – 如果是打开后再复制,建议使用“另存备份档 ”。
教学主题
SolidWorks搜索文件的规则 文件命名规则 文件的存放规则 文件改名,移动 文件打包 激活多用户环境
© 2006 SolidWorks Corp. Confidential.
2Байду номын сангаас
教学目标
SolidWorks搜索文件的规则 文件命名、存放规则 文件改名,移动 文件打包 多用户协作
SolidWorks高级教程: SolidWorks文件管理技巧
凯士达信息技术开发有限公司 技术工程师 熊良成
xionglc@
Image courtesy of National Optical Astronomy Observatory, operated by the Association of Universities for Research in Astronomy, under cooperative agreement with the National Science Foundation.
然后循环搜索所参考的文件上次保存 在的路径。
D:\aa\yy\xx\p2.sldprt D:\aa\zz\yy\xx\p2.sldprt D:\xx\p2.sldprt
D:\yy\xx\p2.sldprt
D:\zz\yy\xx\p2.sldprt
© 2006 SolidWorks Corp. Confidential.
15
文件改名,移动
用SolidWorks Explorer替换
– 用一个零件替换另一个零件
© 2006 SolidWorks Corp. Confidential.
16
文件打包
用SolidWorks打包
© 2006 SolidWorks Corp. Confidential.
17
文件打包
用SolidWorks Explorer打包
© 2006 SolidWorks Corp. Confidential.
18
文件打包
打包
– 平展到单一文件夹:所有文件放在一个文件下。 – 按原始结构打包:
© 2006 SolidWorks Corp. Confidential.
19
激活多用户环境
协作
– 在网络中共享的文件想实现协同,需激活“多用户环境”。
先从内存查找 从文件位置选项中指定的位置查找 从装配体所在的文件夹查找
© 2006 SolidWorks Corp. Confidential.
8
文件命名规则
文件命名
– 图号法。以图号来命名。 – 零件名称法。 – “图号+零件名称”法。 – 编码。 – ······
不同的企业,不同的行业,命名方法各异。
© 2006 SolidWorks Corp. Confidential.
14
文件改名,移动
应用SolidWorks Explorer改名
– SolidWorks Explorer是个人的管理工具,专门用来对SolidWorks的文 件进行改名、替换、打包-复制。
© 2006 SolidWorks Corp. Confidential.
规则
范例
1.使用任何具有相同名称的打开文件。 如果 p2.sldprt 在另一打开的文件中, SolidWorks 将使用此份 p2.sldprt。
2.搜索在文件位置选项对话框的文件 D:\aa\bb\p2.sldprt 夹清单中所指定的第一路径。
3.搜索步骤 2 中的路径加上路径中所 D:\aa\bb\xx\p2.sldprt 参考的文件上次保存的上一文件夹。
5
SolidWorks搜索文件的规则
规则
范例
7.为文件夹清单中的其它文件夹重复 E:\cc\dd\p2.sldprt
步骤 2 至步骤 6。
E:\cc\dd\xx\p2.sldprt E:\cc\dd\yy\xx\p2.sldprt
E:\cc\dd\zz\yy\xx\p2.sldprt
E:\cc\xx\p2.sldprt
存的完整路径。
保存零件时尤其有用,如
\\machine\folder\p2.sldprt。
12.搜索文件上次带其原始驱动器指 C:\zz\yy\xx\p2.sldprt 定而保存的完整路径。
© 2006 SolidWorks Corp. Confidential.
7
SolidWorks搜索文件的规则
© 2006 SolidWorks Corp. Confidential.
10
文件的存放规则
通用的产品图纸文件
– 产品图纸 按部件归属分类文件夹 – 零件图
– 按产品分类的工艺文件 – 按产品分类的工装文件 – 按产品分类的更改通知 – 技术资料文件
方案书 参考标准 – 分析数据
© 2006 SolidWorks Corp. Confidential.
是通过删除、重新命名、或其它文件管理错误而遗失。 – 文件位置选项对话框的文件夹清单中有两个路径:D:\aa\bb\ 及
E:\cc\dd\ – 现在单击文件、打开在其新位置打开 a1.sldasm。
© 2006 SolidWorks Corp. Confidential.
4
SolidWorks搜索文件的规则
© 2006 SolidWorks Corp. Confidential.
20
结束语
所有这些技巧都是为了减少在SolidWorks使用中出现错误。 能够有效的对个人文件进行管理。 不能替代专业的产品数据管理工具。
© 2006 SolidWorks Corp. Confidential.
21
© 2006 SolidWorks Corp. Confidential.
3
SolidWorks搜索文件的规则
搜索规则范例:
– 装配体上次保存为 C:\zz\a1.sldasm。将装配体移到 D:\ss\tt\a1.sldasm。 – 装配体中的第一个零件上次保存为 C:\qq\p1.sldprt。不移动此零件。 – 装配体中的第二个零件上次保存为 C:\zz\yy\xx\p2.sldprt。此零件要么
D:\ss\tt\yy\xx\p2.sldprt
D:\ss\tt\zz\yy\xx\p2.sldprt
D:\ss\xx\p2.sldprt
D:\ss\yy\xx\p2.sldprt
D:\ss\zz\yy\xx\p2.sldprt
D:\xx\p2.sldprt
D:\yy\xx\p2.sldprt
© 2006 SolidWorks Corp. Confidential.
4.搜索步骤 2 中的路径加上路径中所 D:\aa\bb\yy\xx\p2.sldprt 参考的文件上次保存的上两个文件夹。
5.重复步骤 4,直到完整原始路径添加 D:\aa\bb\zz\yy\xx\p2.sldprt 到步骤 2 中的路径。
6.循环搜索文件夹清单中的第一路径, D:\aa\xx\p2.sldprt
E:\cc\yy\xx\p2.sldprt
E:\cc\zz\yy\xx\p2.sldprt
E:\xx\p2.sldprt
E:\yy\xx\p2.sldprt
E:\zz\yy\xx\p2.sldprt
8.搜索激活文件的路径,然后循环搜 D:\ss\tt\p2.sldprt
索所参考的文件上次保存在的路径 D:\ss\tt\xx\p2.sldprt
