微地震人工裂缝监测技术0651
水力压裂裂缝微地震监测测试技术与应用
特点
地面微地震 Y Y N Y
费用低、操作简单, 精度差 ,
N Y Y N N 易受地面 设备 造成的 微地 震影响
井下微地震 Y Y
Y
N
Y
YN
N
费 用昂 贵, 对 监测 井 要求 高, 条件较苛刻
地面微破裂 影像
Y
Y
Y
N Y Y N N 解释过程复杂, 需 3~ 4 d
阵列式地面 微地震
Y
Y
Y
N Y N N 费用昂贵, 精度较高
1 微地震裂缝监测技术
1. 1 地面微地震裂缝监测技术 根据摩尔- 库仑准则, 水力压裂裂缝扩展时, 必
将沿裂缝面形成一系列微震。记录这些微地震, 并 进行微地震震源定位, 由微地震震源的空间分布可 以描写人工裂缝的轮廓。微地震震源的空间分布在 柱坐标系的三个坐标面上的投影, 可以给出裂缝的 三视图, 分别描述裂缝的长度、方位、产状及参考性 高度( 见图 1) 。
本文收稿日期 : 2011- 12- 28 编辑: 王 军
( 1) 简易地面微地震与微破裂影像相比, 由于布 点少、干扰大, 再加上裂缝本身的复杂性, 检测精度 较低, 本次施工只解释出 6 段。解释结果与微破裂 影像解释结果差异较大, 有三段解释方向基本一致。
2012 年 6 月
油 气 井 测试
关键词 地面微地震 井下微地震 微破裂影像 阵列式微地震 压裂
0引言
微地震压裂监测技术原理起源于天然地震的监 测, 水力压裂井中, 由于压力的变化, 地层被强制压 开一条较大裂缝, 沿着这条主裂缝, 能量不断的向地 层中辐射, 形成主裂缝周围地层的张裂或错动, 这些 张裂和错动可以向外辐射弹性波地震能量, 包括纵 波和横波, 类似于地震勘探中的震源, 压裂裂缝微地 震监测技术就是通过收集这些弹性波信号, 结合模 型来解释地下裂缝的情况[ 1] 。

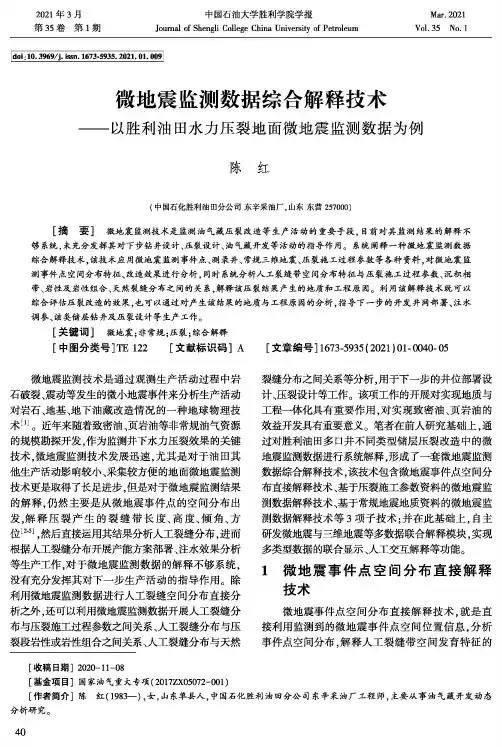

微地震监测数据综合解释技术——以胜利油田水力压裂地面微地震监测数据为例
中国石油大学胜利学院学报Journal of Shengli College China University of Petroleum2021年3月第35卷第1期Mar. 2021Vol. 35 No. 1doi ： 10* 3969/j ・ issn. 1673-5935.2021.01而刑微地震监测数据综合解释技术以胜利油田水力压裂地面微地震监测数据为例陈红(中国石化胜利油田分公司东辛采油厂，山东东营257000)［摘要］微地震监测技术是监测油气藏压裂改造等生产活动的重要手段，目前对其监测结果的解释不够系统，未充分发挥其对下步钻井设计、压裂设计、油气藏开发等活动的指导作用。
系统阐释一种微地震监测数据综合解释技术，该技术应用微地震监测事件点、测录井、常规三维地震、压裂施工过程参数等各种资料，对微地震监测事件点空间分布特征、改造效果进行分析，同时系统分析人工裂缝带空间分布特征与压裂施工过程参数、沉积相 带、岩性及岩性组合、天然裂缝分布之间的关系，解释该压裂结果产生的地质和工程原因。
利用该解释技术既可以综合评估压裂改造的效果，也可以通过对产生该结果的地质与工程原因的分析,指导下一步的开发井网部署、注水调参、该类储层钻井及压裂设计等生产工作。
［关键词］微地震;非常规;压裂;综合解释［中图分类号JTE 122 ［文献标识码］A ［文章编号］1673-5935(2021)01-0040-05微地震监测技术是通过观测生产活动过程中岩 石破裂、震动等发生的微小地震事件来分析生产活动 对岩石、地基、地下油藏改造情况的一种地球物理技 术E 0近年来随着致密油、页岩油等非常规油气资源的规模勘探开发,作为监测井下水力压裂效果的关键技术，微地震监测技术发展迅速，尤其是对于油田其 他生产活动影响较小、采集较方便的地面微地震监测 技术更是取得了长足进步,但是对于微地震监测结果的解释，仍然主要是从微地震事件点的空间分布出 发,解释压裂产生的裂缝带长度、高度、倾角、方 位加］，然后直接运用其结果分析人工裂缝分布，进而根据人工裂缝分布开展产能方案部署、注水效果分析 等生产工作，对于微地震监测数据的解释不够系统, 没有充分发挥其对下一步生产活动的指导作用。
人工压裂裂缝的检测
人工压裂裂缝的检测人工压裂直接关系到压裂效果。
压后产量及其稳产效果等都决定于人工裂缝的几何尺寸和裂缝方位，而裂缝方位有直接关系到井区的井网布置和开发政策。
压裂后对所产生裂缝的几何形态的检测是压裂施工的一项重要工作。
对目前国内外广泛采用几种不同的检测方法来综合分析。
裂缝高度的检测目前对水力压裂裂缝高度的检测技术中，效果比较好的有油井温度测量法和放射性同位素示踪法。
油井温度测量法是在压裂前先测出地层基准温度剖面，然后在压裂时将冷或热的压裂液压入裂缝中，在压裂结束后测的井温曲线在裂缝段会发生温度异常，根据井温曲线上的温度异常范围来确定裂缝的高度。
放射形同位素示踪法又分为两种方法，一是在支撑剂中加入示踪剂，压裂结束后用伽玛射线测井法测量裂缝中的放射形示踪剂确定裂缝的高度。
二是在施工的最后，在压裂液中加入示踪剂，再进行伽玛射线测井。
裂缝方位和几何尺寸的检测目前检测裂缝的方位和几何尺寸的主要方法是在裸眼井中用下井下电视测量、微地震测量、无线电脉冲测量等方法对裂缝进行探测，通过传送系统在地面进行实时显示，根据图象观察和分析裂缝的方位和几何形态。
地层人工裂缝监测方法有诸多，其中以微地震方法最为及时、直接、可靠。
当压裂井实施压裂形成人工裂缝时，沿裂缝面必然出现微震，微震震源的分布反映了人工裂缝的轮廓。
根据监测结果可以汇出裂缝的形态、方位、高度、产状，从而弄清油田地应力方向。
井温测井可用来评估水力裂缝高度，通常可根据压裂作业后很短时间进行的关井测井曲线上的高温异常或低温异常来确定。
挤入的压裂液一般比被压裂地层的的温度低，在压裂过程中，低温压裂液被挤入裂缝，而井周未被压裂的地层散热从而降温。
关井后，对应着未压开地层的井眼部位，通过非稳态的辐射热传导方式，温度逐渐转回至地热温度;在被压开地层段，主要以热传导方式升温。
由于辐射热交换比热传导交换的速度快，因此被压开地层的升温相对慢，所以在相应的井温曲线上呈现低温异常。
利用动态资料识别裂缝油藏注水后，注入水很容易沿裂缝窜进，使沿裂缝方向上的采油井见水快，油藏含水上升快，可能在很短的时间内就进入高含水阶段，而位于裂缝两侧的油井见效慢，压力恢复慢。
压裂裂缝监测技术
压裂定位控制——Frac-Hook多分支套管压裂技术，可以更好地定位 压裂位置，更精确地控制分支井筒，提供有选择性的高压压裂能力。
多级压裂能力——FracPoint EX技术，使用投球或滑套一次起下封隔 完井，在Williston油田成功完成24级裸眼封隔压裂。
IntelliFrac技术
This new service combines advanced microseismic services from Baker Hughes with pumping services from fracturing technology leader BJ Services.
导流 缝长 缝高 缝宽 方位 倾角 体积
能力 ◆◆◆○○◆◆ ◆○◆○○○◆ ◆○◆○○○◆ ○◆◆◆◆○○ ○◆○○○○○ ○○○◆◆○○ ○◆○○○○○ ○○○◆○○○ ★◆○★◆○○ ★★◆◆◆◆○ ◆◆○★★★○ ◆★★○○○○
★—可信 ◆—比裂缝监测技术
压裂裂缝监测技术
水力压裂技术是目前世界上老油田增产和非常规油气田 开发所应用最为广泛且最为有效的技术措施。油气储层裂缝 分布规律的研究分析是贯穿油田勘探开发各阶段的基础工作。
压裂裂缝监测技术
压裂监测的 主要目的是通过 采集压裂施工过 程中的一些参数 资料来分析地下 压裂的施工进展 情况和所压开裂 缝的几何参数。
要求：放射性同位素应不 发生自然扩散。
近井地带监测技术
放射性示踪剂技术
操作可参照“中华人民共和国石油天然气行业标准 SY/T 5327-2008”----《放射性核素载体法示踪测井技术规 范》执行。
微地震压裂裂缝监测方法及应用
this paper,at first,microseismic fracture monitor basic principles are
introduced,including acoustic emission(AE), Mohr-Coulomb theory,fracture
mechanics rules. Secondly,making a comparison between conventional fracture
monitor(dip compass, well temperature test, radioactive measurement, potential
method, etc.) and microseismic fracture monitor, showing microseismic fracture
1.1 选题依据及意义................................................................................................................1 1.2 国内外研究现状................................................................................................................2 1.3 研究思路及内容................................................................................................................4 1.4 创新点及研究成果............................................................................................................5 第 2 章微地震压裂监测原理...........................................................................................................6 2.1 微地震压裂监测技术的基本原理....................................................................................6
微地震裂缝监测技术及其进展
微地震裂缝监测技术及其进展陈芷若;江山;刘亚昊;陈春燕;刘恩豪;胡力文;陈鹏【摘要】水力压裂技术作为非常规油气藏开发的主要技术手段已在油气生产中广泛应用,微地震监测技术是水力压裂过程中压裂缝评价的一种有效手段.介绍了微地震监测技术的原理及该技术在国内外的发展历程,叙述了微震事件的定位方法;评述了2种非常规油气层压裂微地震监测方法,即井中监测技术和地面监测技术,并对其原理、特点和发展进行了阐述和对比,最后论述了微地震监测技术的发展方向.【期刊名称】《中州煤炭》【年(卷),期】2019(041)002【总页数】5页(P73-76,81)【关键词】地球物理学;微地震监测;震源定位;井中监测;地面监测【作者】陈芷若;江山;刘亚昊;陈春燕;刘恩豪;胡力文;陈鹏【作者单位】长江大学地球科学学院,湖北武汉 430100;长江大学地球科学学院,湖北武汉 430100;长江大学地球科学学院,湖北武汉 430100;长江大学地球科学学院,湖北武汉 430100;长江大学地球科学学院,湖北武汉 430100;长江大学地球科学学院,湖北武汉 430100;长江大学地球科学学院,湖北武汉 430100【正文语种】中文【中图分类】TE357.10 引言微地震监测技术是一种通过观测微地震事件来监测生产活动的地球物理技术[1]。
该技术分析计算裂缝网络的几何特征，即方位、长度、高度等信息，实时评判压裂效果，了解压裂增产过程中人工造缝情况，以指导优化下一步压裂方案，达到提高采收率的目的[2]。
该技术的理论基础是声发射学、摩尔—库仑理论和断裂力学准则[3]。
微地震监测技术与常规的地震勘探技术相比，其不同点在于要求解震源的位置、时刻和震级[2，4]。
微地震监测技术起源于20世纪40年代，1976年桑地亚国家实验室确立了井下微地震观测方法，20世纪80年代，该技术主要集中于裂缝成像反演方法，到了90年代，出现多级检波器且得到广泛的应用[5]。
水力压裂微地震裂缝监测技术及其应用
水力压裂微地震裂缝监测技术及其应用发布时间：2022-07-20T06:00:18.770Z 来源：《科学与技术》2022年30卷第5期第3月作者：杨慧慧[导读] 微震监测技术是一种通过观测微震事件来监测生产活动的地球物理技术。
该技术通过分析计算裂缝网络杨慧慧宁夏回族自治区地震局宁夏银川市 750001摘要：微震监测技术是一种通过观测微震事件来监测生产活动的地球物理技术。
该技术通过分析计算裂缝网络的几何特征，即方位、长度、高度等信息，实时评价压裂效果，了解压裂增产过程中的人工压裂情况，从而指导下一步压裂方案的优化，达到提高采收率的目的。
该技术的理论基础是声发射、莫尔-库仑理论和断裂力学准则。
与常规地震勘探技术相比，微地震监测技术的不同之处在于它要求震源的位置、时间和震级。
关键词：水力压裂；渗透率；裂缝监测：微地震；低渗透油藏；一、原理及数据处理1．原理。
水力压裂是向储层注入高黏度的高压流体．并配以适当比例的砂子和化学物质，使储层岩石形成裂缝，从而顺利开采储层中的油气。
水力压裂时．大量高黏度、高压流体被注入储层，使孔隙流体压力迅速提高。
高孔隙压力以剪切破裂和张性破裂2种方式引起岩石破坏：当高孔隙流体压入储层时，高孔隙流体压力使有效围应力降低，导致剪切裂缝产生；当孔隙流体压力超过最小围应力和整个岩石抗张强度之和时．岩石会形成张性裂缝。
水力压裂形成裂缝可看成是声发射事件。
岩石破裂会发出地震波．储存在岩石中的能量以波的形式释放出来，即诱发微地震。
根据摩尔．库仑准则，水力压裂或高压注水时，由于地层压力升高，沿着进水边缘会发生微地震。
这种地震波能量包括纵波和横波，类似于地震勘探中的震源，但其频率相当高，在100～2 000 Hz范围内变化，能量相当于一2~_5级地震。
其波形特征与储层、地层剖面有关，也与注水和压裂的过程及参数有关。
绝大多数微地震发生在注水过程中．当地层受到的压力大于历史上承受的最高压力时．微震开始明显发生；注水压力越高，微震发生率越高，注入流体量越大，微震发震次数就越多。
微地震裂缝监测技术在油水井压裂和注岁评价中的应用
的信号通过前放 、无线发射机 ，将采集的信号发射 出去 ，在通过接收机将信号拾取 ，送入水力压裂 （ 高压注水 ）裂缝监测仪 进行滤波 、放 大、鉴别 、 事件形成及时差处理 ， 再经主机与计算机的串行通 讯 ，实 时显示 监测 结果 。 设 距 水 力 压 裂 （ 压 注 水 ） 最 近 的监 测 井 为 高 井
０ Ⅱ
波 ，并且衰减的幅度非常小 ，是理想 的波导管 ，所 以安置在待水力压裂 （ 高压注水 ）井 的邻井井 口处 的传感器便能直接接收从被压裂井压开地层发出的 破裂信号 。油 田施工现 场 ，在水力压裂 （ 高压 注 水 ）施工井附近 的 ３ 口井的井 口下部套管上 ，布上
０ ｈ
。
一
罐 ＼Ｚ Ｃ ９
２
。
５ 。
．
％
。
图 ６ Ｃ ０４井 以前 动 态 分 析 结 果 及 第 一 次 监 测 结 果 ２４
压 力 为 ９ Ｍ ａ时 ， 流 向 四 周 扩 散 ， 量 为 ． Ｐ ８ 水 排 ７ — ３ ｍ／， 力 为 ９８ １． ａ ， 流 主要 向北 一 ０ １０ 压 ｄ ． ３ — １ ＭＰ 时 水
南 方 向扩 散 ； 当排 量 增 加 到 １０ １０ Ｓ 时 ， 力 为 ３ —９ ｍ／ ｄ 压
。
ｓ
。
ｓ
；
★
。孵
１． １． Ｐ ， １ — １ Ｍ ａ水流聚集在注水井周 围， ３ ９ 并在注水井
鬃 ；
附近 张 开 了两 条 裂缝 ， 一条 为北 一 南走 向 的裂缝 ， 一 条 为 西 北 一 南 走 向 的 裂 缝 ； 排 量 增 加 到 东 当
ｓ（ ２
＋毛２
ｔ 一 一 ＊ 一 一一一 …
微地震监测新技术及新方法
微地震事件识别技术
5.微地震反演模型的建立 波动正演的特点是能够在不同的介质条件下，对波场传播过程中的 相位、振幅、频率等变化规律进行准确的模拟，真实的反映波的动 力学特征。一般情况下，基于波动方程的正演方法能够适应各种复 杂模型，本书中采用迭代法射线追踪的方法建立模型。
第九页，共23页。
• 缺点：适用于反演的模型参数比较少的情况，否则当模型参数的 数目比较多时，相应要搜索的模型点的数目也会急剧增加；此外， 进行分层次的网格搜索可以减少搜索的总数，并使搜索达到较高 的精度，但是当初始搜索的网格过于稀疏时，有可能将搜索导向 错误的点附近，而且当失配函数出现多个极小值时，上述的错误 引导的可能性会大大增加。
不涉及导数等其它辅助信息的计算，经过不断的选择、交叉、变异操作，既能使优 秀的个体得到最大限度的继承选择，又能通过不断的交叉使个体更加的趋于优秀； 同时，变异又能产生新的个体，丰富了解搜索的范围，对于实际微地震反演个体来 说，反演结果准确，方法适应性好，但是其对算法中的一些参数的设定的依赖性较 强，需要结合实际进行不断实验，才能得到最优的反演结果。因此结合网格搜索法 和遗传算法的优势，对于搜索法的反演结果从解的概率分布角度进行分析，得出真 解的分布区间。据此，设定遗传算法的参数，对于微地震事件进行反演，大大提高 了计算的速度和精度，对于准确的定位微地震事件具有重要的意义。
微地震事件识别技术
• 迭代法射线追踪 • 通过计算透射波、反射波、折射波时差规律及振幅特征，可以对
微地震记录中有效事件的识别、处理、反演进行指导。在给定的 速度结构下，通过模拟对应微地震事件的走时特征，识别有效事 件，对干扰进行处理，既能为有效事件的自动识别提供依据，又 可以保证反演计算的精度，因此，对于精确的微地震定位技术的 发展具有非常重要的意义。
微地震法在煤层气井人工裂缝监测中的应用
层气开发 中的作用越来越重要 ，人工裂缝方向与井 排方向错开的角度较小 ，会造成气井早期水淹、水 窜 ，严重影响气井开发效果 ，因此裂缝不仅决定了 抽 水效果 ，而且控 制 了层系 的划分 和井 网布 置 ，从 而直接决定 了气井开发效果 的好坏。因此 ，掌握人 工裂缝 方 向 及 大 小 对 煤 层 气 的开 发 起 着 关 键 的作
形 成 的裂缝宽 度非 常小 ，很 难通 过普 通 的地球物 理
方 法进 行有效 的监 测 。近年 来 ，我 国一些 部 门进 行 了相关 的试 验工 作 ，已创立 了一 些 测试技 术 ，主要
包括利用地面微地震 、大地电位及井温等方法进行 人工裂缝监测。我们在煤层气开发 中利用地面微地 震法 进行 裂缝监 测 ，通过 现场 监测 给 出该井压 裂 时
接收 震动 信号 的换 能器 （ 波器 ） 检 ，可 以完 成 弹性
波 的接收 。
探 头
肌
／ｆ 监
第３ 第 ３ 卷 期 ２０ ０６年 ７ 月
中国煤层气
Ｃ 卸 Ａ Ｃ ＡＵｊ Ｏ 皿 ＭＥｎ¨ Ｅ Ｎ
Ｖｏ ３ Ｎｏ． １． ３
Ｊｌ ２ ０ ｕｙ ０ ６
微地 震法在 煤层 气井 人工裂 缝 监测 中的应 用
白建 平
（ 山西省晋城煤业集团煤层气公司 ，山西晋城 ０８ ０ ） ４０６
Ｋｅ ｗｏ ｄｓ Ｓ ｒａ ｅｍｉｒ － ｉｍ； ｃ ａｂ ｄ ｍｅｈ ｎｅ ｆａ ｔｒ ｎｔｒｎ ｙ ｒ ： ｕｆ ｃｏ ｓ ｓ ｃ ｅ ｏ ｌ ｅ ｔａ ； ｒｃ ｕ ｅ ｍｏ ｏｉ ｇ ｉ
１ 概 述
在 煤 层气 开发工 程方 面 ，地 应 力场作 用 占重要 地位 ，随 着煤 层气 产业 的发展 ，人 们发现 裂缝 在煤
微地震裂缝监测技术研究.PPT幻灯片课件
引言
微地震采集－裂缝监测的结果
Plan View 平面图 Well
Well 压裂井
Passive Monitor Well
观测井
原来的,绝对确定的 在采用了主波组,相对成
震源位置
像技术后得到的震源位置
由美国Los Alamos国家实验 室和联合太平洋资源公司在 美国COTTON 山谷所作的压裂 裂缝检测试验
引言
微震观测设备的关键部分是井下观测仪器。由于 诱生微震能量非常弱，频率很高（约为 100∽1500Hz），传播方向复杂，以及井下高温、高 压、高腐蚀性的恶劣环境，要求微震监测用井中检波 器是高灵敏度、高频、体积小的三分量检波器，其本 身及有关连接件、信号传输线等应具有耐高温、高压 和耐腐蚀的性能。
引言
C – SeisPTTM微地震监测解释软件 声发事件的探测 声发事件的分析 微地震的定位 压裂裂缝绘制
左图:模拟无裂缝的均匀介质中P波和S波的传播.(图中小圆圈为接收点,星号为震 源-小裂缝) 右图:模拟有裂缝时的波传播情况( a. 40毫秒时 b. 75毫秒时. P波和S波的速度从 外部岩石向裂缝内部明显下降)
引言
高压泵
压裂作业井
监测井 十二级接收器
岩石破裂
微地震事件
微地震监测主要包括数据采集、数据处理、精细反演等 几个关键技术。
引言
C8b C11 C16
压裂事件空间计算图
