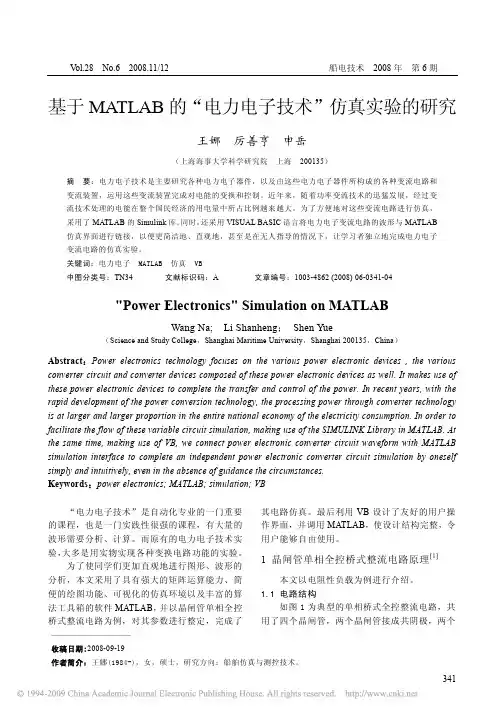

基于MA TLAB的“电力电子技术”仿真实验的研究王娜 厉善亨 申岳（上海海事大学科学研究院上海 200135）摘 要：电力电子技术是主要研究各种电力电子器件，以及由这些电力电子器件所构成的各种变流电路和变流装置，运用这些变流装置完成对电能的变换和控制。
近年来，随着功率变流技术的迅猛发展，经过变流技术处理的电能在整个国民经济的用电量中所占比例越来越大。
为了方便地对这些变流电路进行仿真，采用了MATLAB的Simulink库。
同时，还采用VISUAL BASIC语言将电力电子变流电路的波形与MATLAB仿真界面进行链接，以便更简洁地、直观地，甚至是在无人指导的情况下，让学习者独立地完成电力电子变流电路的仿真实验。
关键词：电力电子 MATLAB 仿真 VB中图分类号：TN34 文献标识码：A 文章编号：1003-4862 (2008) 06-0341-04"Power Electronics" Simulation on MATLABWang Na; Li Shanheng； Shen Yue（Science and Study College，Shanghai Maritime University，Shanghai 200135，China）Abstract：Power electronics technology focuses on the various power electronic devices , the various converter circuit and converter devices composed of these power electronic devices as well. It makes use of these power electronic devices to complete the transfer and control of the power. In recent years, with the rapid development of the power conversion technology, the processing power through converter technology is at larger and larger proportion in the entire national economy of the electricity consumption. In order to facilitate the flow of these variable circuit simulation, making use of the SIMULINK Library in MATLAB. At the same time, making use of VB, we connect power electronic converter circuit waveform with MATLAB simulation interface to complete an independent power electronic converter circuit simulation by oneself simply and intuitively, even in the absence of guidance the circumstances.Keywords：power electronics; MATLAB; simulation; VB“电力电子技术”是自动化专业的一门重要的课程，也是一门实践性很强的课程，有大量的波形需要分析、计算。
电力电子技术MatLab仿真

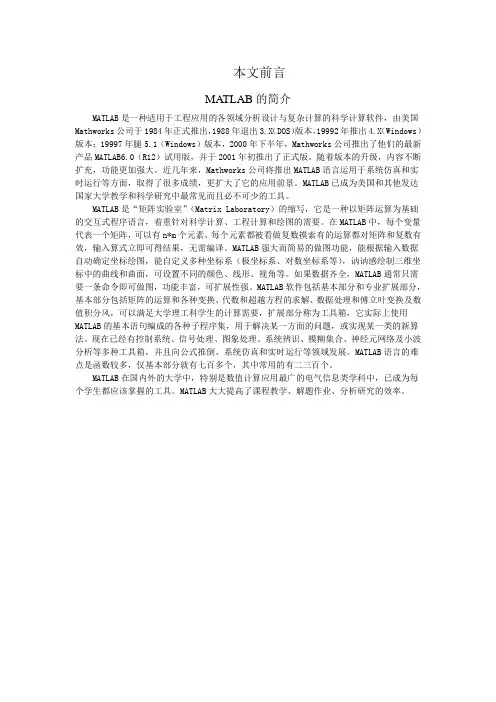

本文前言MATLAB的简介MATLAB是一种适用于工程应用的各领域分析设计与复杂计算的科学计算软件，由美国Mathworks公司于1984年正式推出，1988年退出3.X（DOS）版本，19992年推出4.X（Windows）版本；19997年腿5.1（Windows）版本，2000年下半年，Mathworks公司推出了他们的最新产品MATLAB6.0（R12）试用版，并于2001年初推出了正式版。
随着版本的升级，内容不断扩充，功能更加强大。
近几年来，Mathworks公司将推出MATLAB语言运用于系统仿真和实时运行等方面，取得了很多成绩，更扩大了它的应用前景。
MATLAB已成为美国和其他发达国家大学教学和科学研究中最常见而且必不可少的工具。
MATLAB是“矩阵实验室”（Matrix Laboratory）的缩写，它是一种以矩阵运算为基础的交互式程序语言，着重针对科学计算、工程计算和绘图的需要。
在MATLAB中，每个变量代表一个矩阵，可以有n*m个元素，每个元素都被看做复数摸索有的运算都对矩阵和复数有效，输入算式立即可得结果，无需编译。
MATLAB强大而简易的做图功能，能根据输入数据自动确定坐标绘图，能自定义多种坐标系（极坐标系、对数坐标系等），讷讷感绘制三维坐标中的曲线和曲面，可设置不同的颜色、线形、视角等。
如果数据齐全，MATLAB通常只需要一条命令即可做图，功能丰富，可扩展性强。
MATLAB软件包括基本部分和专业扩展部分，基本部分包括矩阵的运算和各种变换、代数和超越方程的求解、数据处理和傅立叶变换及数值积分风，可以满足大学理工科学生的计算需要，扩展部分称为工具箱，它实际上使用MATLAB的基本语句编成的各种子程序集，用于解决某一方面的问题，或实现某一类的新算法。
现在已经有控制系统、信号处理、图象处理、系统辨识、模糊集合、神经元网络及小波分析等多种工具箱，并且向公式推倒、系统仿真和实时运行等领域发展。
基于Matlab／GUI的电力电子技术应用仿真实验设计

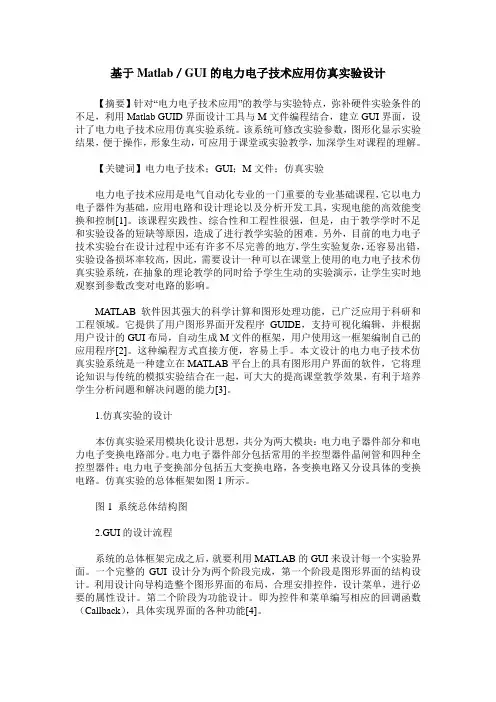

基于Matlab／GUI的电力电子技术应用仿真实验设计【摘要】针对“电力电子技术应用”的教学与实验特点，弥补硬件实验条件的不足，利用Matlab GUID界面设计工具与M文件编程结合，建立GUI界面，设计了电力电子技术应用仿真实验系统。
该系统可修改实验参数，图形化显示实验结果，便于操作，形象生动，可应用于课堂或实验教学，加深学生对课程的理解。
【关键词】电力电子技术；GUI；M文件；仿真实验电力电子技术应用是电气自动化专业的一门重要的专业基础课程，它以电力电子器件为基础，应用电路和设计理论以及分析开发工具，实现电能的高效能变换和控制[1]。
该课程实践性、综合性和工程性很强，但是，由于教学学时不足和实验设备的短缺等原因，造成了进行教学实验的困难。
另外，目前的电力电子技术实验台在设计过程中还有许多不尽完善的地方，学生实验复杂，还容易出错，实验设备损坏率较高，因此，需要设计一种可以在课堂上使用的电力电子技术仿真实验系统，在抽象的理论教学的同时给予学生生动的实验演示，让学生实时地观察到参数改变对电路的影响。
MATLAB软件因其强大的科学计算和图形处理功能，已广泛应用于科研和工程领域。
它提供了用户图形界面开发程序GUIDE，支持可视化编辑，并根据用户设计的GUI布局，自动生成M文件的框架，用户使用这一框架编制自己的应用程序[2]。
这种编程方式直接方便，容易上手。
本文设计的电力电子技术仿真实验系统是一种建立在MATLAB平台上的具有图形用户界面的软件，它将理论知识与传统的模拟实验结合在一起，可大大的提高课堂教学效果，有利于培养学生分析问题和解决问题的能力[3]。
1.仿真实验的设计本仿真实验采用模块化设计思想，共分为两大模块：电力电子器件部分和电力电子变换电路部分。
电力电子器件部分包括常用的半控型器件晶闸管和四种全控型器件；电力电子变换部分包括五大变换电路，各变换电路又分设具体的变换电路。
仿真实验的总体框架如图1所示。
电力电子仿真实验实训报告
一、实验目的本次电力电子仿真实验实训旨在通过MATLAB/Simulink软件，对电力电子电路进行仿真分析，加深对电力电子电路工作原理、性能特点以及设计方法的了解，提高实际工程应用能力。
二、实验环境1. 软件环境：MATLAB R2020b、Simulink R2020b2. 硬件环境：计算机三、实验内容本次实验主要涉及以下内容：1. 单相桥式整流电路仿真2. 三相桥式整流电路仿真3. 逆变器电路仿真4. 直流斩波电路仿真四、实验步骤1. 单相桥式整流电路仿真（1）建立仿真模型：在Simulink中搭建单相桥式整流电路模型，包括二极管、电源、负载等元件。
（2）设置仿真参数：设置电源电压、负载电阻等参数。
（3）运行仿真：启动仿真，观察仿真结果。
（4）分析仿真结果：分析仿真结果，包括输出电压、电流、功率等参数。
2. 三相桥式整流电路仿真（1）建立仿真模型：在Simulink中搭建三相桥式整流电路模型，包括二极管、电源、负载等元件。
（2）设置仿真参数：设置电源电压、负载电阻等参数。
（3）运行仿真：启动仿真，观察仿真结果。
（4）分析仿真结果：分析仿真结果，包括输出电压、电流、功率等参数。
3. 逆变器电路仿真（1）建立仿真模型：在Simulink中搭建逆变器电路模型，包括电力电子器件、驱动电路、负载等元件。
（2）设置仿真参数：设置电源电压、负载电阻等参数。
（3）运行仿真：启动仿真，观察仿真结果。
（4）分析仿真结果：分析仿真结果，包括输出电压、电流、功率因数等参数。
4. 直流斩波电路仿真（1）建立仿真模型：在Simulink中搭建直流斩波电路模型，包括电力电子器件、驱动电路、负载等元件。
（2）设置仿真参数：设置电源电压、负载电阻等参数。
（3）运行仿真：启动仿真，观察仿真结果。
（4）分析仿真结果：分析仿真结果，包括输出电压、电流、功率等参数。
五、实验结果与分析1. 单相桥式整流电路仿真结果通过仿真实验，我们得到了单相桥式整流电路的输出电压、电流、功率等参数。
基于MATLAB的电力电子技术仿真分析.pptx

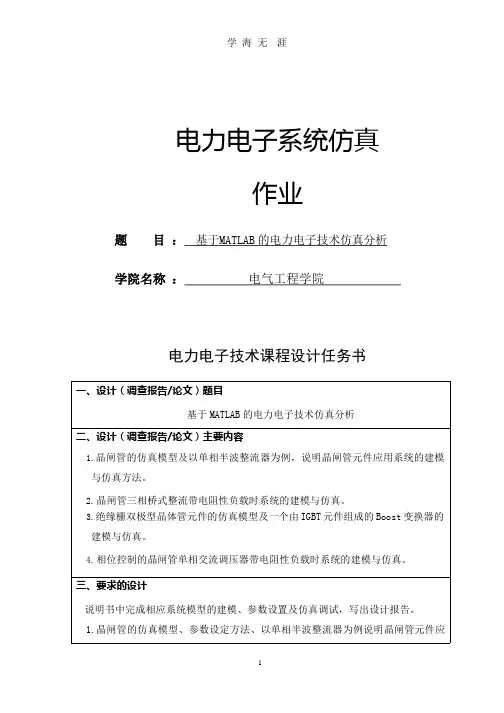

电力电子系统仿真Biblioteka 作业题 目 ： 基于MATLAB 的电力电子技术仿真分析
