汽车发动机电控系统原理与维修
汽车发动机电控技术原理与维修课件-第2章故障自诊断系统及测试
• 水温传感器正常工作时，其输出信号在0.1~4.8V范围内变化。
②氧传感器与空燃比反馈控制系统、爆燃控制 系统等，控制所依据参数（直接从传感器测 得或根据传感器的输入计算得到）是在不断 变化的，因此这些信号变化的快慢也反映了 传感器是否存在故障。
③故障信号的产生除传感器自身的故障原因外， 传感器电路接触不良、断路或短路也会导致 故障信号的产生。
快速数据传递→ 故障存储器被清除了
3．丰田IT-Ⅱ
开始DTC 检查（读 取故障码）
启动数据 列表（读 取数据流）
*** 故障码的人工读取与清除
1．OBD-I系统故障码的人工读取与清除 ——以丰田车系为例
丰田车系诊断插座
• 发动机舱内诊断插座一般设 在熔断器盒旁边，用于读取 与清除故障代码；
45—防盗系统
55—灯光调节电控
26—电控车顶
56—收音机
34—自适应悬架
66—座椅/后视镜调整电控
• 按“→”显示如下信息提示输入功能地址：
Rapid data transfer HELP Select function XX
快速数据传递 帮助 选择功能 XX
自诊断座
解码器诊断接 口 桑塔纳2000诊断座与解码器诊断接口
2．大众V.A.G1552
功能键与功能代码
快速数据传递
• 当诊断仪一旦连接好之后，会自动进入操作模式1 （“快速数据传递”），即：
Rapid data transfer HELP Insert address word XX
快速数据传递 帮助 输入地址字XX
• 在监控回路内设有监控时钟，按时对ECU进 行复位。当ECU内部发生故障时，程序就不 能使ECU复位，ECU据此判定自身有故障。
汽车发动机电控系统原理与维修题库(上)
汽车发动机电控系统原理与维修-题库(上)1、下面那一下不属于发动机电子燃油喷射系统,哪一种是不正确的?A.进气系统B.供油系统C.控制系统D.空调娱乐系统答案： D2、电控发动机自我诊断与报警系统利用( )对电子控制系统中的各部件进行监测、诊断,根据发动机电控系统工作情况,自动、及时地找出电控系统出现的故障。
A. ECUB.传感器C.执行器D.信号答案： A3、电控燃油喷射系统用英文表示为:A. EPSB.ECUC.EFID.ECT答案： C4、现在绝大多数电控汽油机都采用()喷射方式。
A. 同时B.分组C.连续D.顺序答案： D5、以下元器件那项属于执行器:A. 水温传感器B.喷油器C.空气流量计D.电磁式车速传感器6、以下对燃油喷射系统工作原理的叙述中,哪一项是正确的?A. ECM根据一系列传感器所提供的数据计算当前发动机状态下的最佳燃油喷射量,并按照最佳的正时,将一数量的燃油喷射到进气歧管内。
B.ECM 根据一系列传感器所提供的数据计算当前发动机状态下的最佳节气门开度。
C.ECM 根据一系列传感器所提供的数据计算当前发动机状态下的最佳燃油喷射持续时间,并在该段时间内,根据进气歧管内产生的真空度喷射相应的燃油量。
D.ECM 以电子信号的形式检测加速踏板的踩下程度,并行向进气歧管内喷射相应数量的燃油。
答案： A7、采用顺序喷射方式时,一般喷油是在( )进行。
A. 排气上止点前B.排气上止点后C.压缩上止点前D.压缩上止点后答案： C8、二个喷油器的控制线路合并在一起后由发动机ECU控制,这种喷射方式是:A. 同时喷射B.分组喷射C.顺序喷射D.连续喷射答案： B9、采用同时喷射方式时,一般每个工作循环喷( )次油。
A. 1B.2C.3D.4答案： B10、大众迈腾B7 EA888发动机低压油泵建立预置油压是通过( )来实现控制的。
A.J623B.J519C.J527D.J74311、大众迈腾B7 EA888发动机低压燃油压力范围约为A. 0.5-50barB.5-100barC.5-10barD.30-50bar答案： A12、大众迈腾B7 EA888发动机低压油泵电脑于低压油泵之间的控制线束电压特点为A. 线性信号B.占空比信号C.开关信号答案： B13、燃油压力调节器的作用是使输油管内燃油( )相对大气压力或进气管压力保持一定压力差。
汽车发动机电控技术原理与维修(第3版)14-学习任务6 三元催化转化器与空燃比反馈控制系统
根据使用材料的不同，氧传感器可分为氧化锆（ZrO2）式和氧化钛 （TiO2）式两种类型，其中应用最多的是氧化锆式氧传感器。
（1）氧化锆式氧传感器 ①结构组成。氧化锆式氧传感 器主要由钢质护管、钢质壳体、 锆管、加热元件、电极引线、防 水护套和线束插头等组成。
②工作原理。锆管的陶瓷体是多孔的，空气中的 氧在二氧化锆固体电解质中容易通过。当锆管外表 面与内部之间氧的浓度不同（即存在浓度差）时， 氧原子就会从浓度高的一侧向浓度低的一侧扩散， 以求达到平衡状态。当固体电解质表面设置集中用 多孔电极之后，两极之间的电位差便是氧传感器的 信号电压（内表面为正极，外表面为负极）。因为 锆管内侧与氧浓度高的大气相通，外侧与氧浓度低 的废气相通，且锆管外侧的氧随可燃混合气浓度变 化而变化，所以当氧原子穿越锆管向锆管外侧扩散 时，锆管内外表面之间的电位差将随可燃混合气浓 度变化而变化，即锆管相当于一个氧浓度差电池， 传感器的信号源相当于一个可变电源。
（2）转换效率的影响因素 三元催化转化器将有害气体转变成无害 气体的效率受诸多因素的影响，其中影响最大的是排气温度和混合气 的浓度。
①排气温度的影响。催化剂的表面活性作用是利用排气本身的热量激 发的，其使用温度范围以活化开始温度为下限，以过热引起催化转化 器故障的极限温度为上限。
保持催化转化器高净化率、高使用寿命的理想运行条件的使用温度约 为400~800℃，使用温度的上限为1000℃。当发动机的排气温度达 到815℃以上时，三元催化转化器的转化效率将明显下降。
2．氧传感器
氧传感器安装在发动机排气管上，其作用 是通过监测排气管废气中氧离子的含量来获 得混合气的空燃比信号，并将该信号转变为 电信号输入发动机ECU。发动机ECU根据氧 传感器信号，对喷油时间进行修正，实现空 燃比反馈控制（闭环控制），从而将空燃比 控制在理论值14.7:1附近，使发动机得到最 佳浓度的混合气，从而降低有害气体的排放 和节约燃油。
汽车发动机电控技术原理与维修(第3版)7-学习任务3 发动机进气控制系统与检修-可变气门控制系统
（3）奥迪可变气门升程系统
①结构组成。奥迪可变气门升程系统在控制进气门的凸轮轴上具备两组不同角度且可 移动的凸轮件（带有内花键），凸轮轴中的锁定装置将凸轮件锁定在其端部位置，凸 轮件上设计有螺旋沟槽，螺旋沟槽由两个电磁驱动器分时加以控制，以切换使用两组 不同轮廓的凸轮，改变进气门的开启升程。
②工作原理。当发动机处于低负荷工
3.5.1 可变气门控制及其特点
发动机工况不同，对气门正时和气门升程的要求不同。当采用可变气门控 制技术后，根据发动机的工作需要（主要指转速和负荷），可以对气门正 时和气门升程适时地进行改变，有效提高发动机的动力性、降低油耗和排 放。主要表现有以下几个方面： 首先，在发动机转速较高时，希望进气门提早开启（增大开启相位角）
大众CEA 1.8TSI发动机——仅调节进气凸轮轴的进气可变气门正时系统
①检测线圈电阻。关闭点火开关，拔下进气凸轮轴调节电磁阀线束插头 T2cj，用万用表检测电磁阀插座端子1与端子2之间的电阻，其值应为 6~8Ω。否则，应更换进气凸轮轴调节电磁阀。 ②检测电源电压。进气凸轮轴调节电磁阀由Motronic供电继电器J271 供电。关闭点火开关，拔下电磁阀线束插头T2cj，将线束插头T2cj端子 1（电源端）的线束刺破，接好万用表表笔。插上电磁阀线束插头T2cj， 起动发动机，用万用表检测线束插头T2cj端子1与接地之间的电压，其值 应为12V左右。如果显示值没有达到此要求，则说明凸轮轴调节电磁阀 供电电路出现了故障，应检查供电继电器J271及其连接线束。
1
学习任务3 发动机进气控制系统与检修
3.5 可变气门控制系统
【情境导入】 一辆装备1ZR-FE发动机的丰田卡罗拉轿车，行驶过程中故障指示灯点亮，油耗增加，排 放超标。经检查，确认是可变气门正时系统的进气凸轮轴正时机油控制电磁阀损坏。更 换新的进气凸轮轴正时机油控制电磁阀后，上述故障现象消失。你知道可变气门正时系 统的结构组成与工作原理吗？你知道可变气门正时系统的凸轮轴正时机油控制电磁阀和 VVT-i控制器（OCV）一旦损坏，将引起发动机怎样的故障吗？你知道如何进行可变气 门正时系统的检修吗？ 【学习目标】 1．掌握可变气门控制系统的结构原理与检修技术要求。 2．能够正确地进行丰田智能可变气门正时系统的检修，并根据检修结果进行故障分析。 3．能够正确地进行大众可变气门正时系统的检修，并根据检修结果进行故障分析。

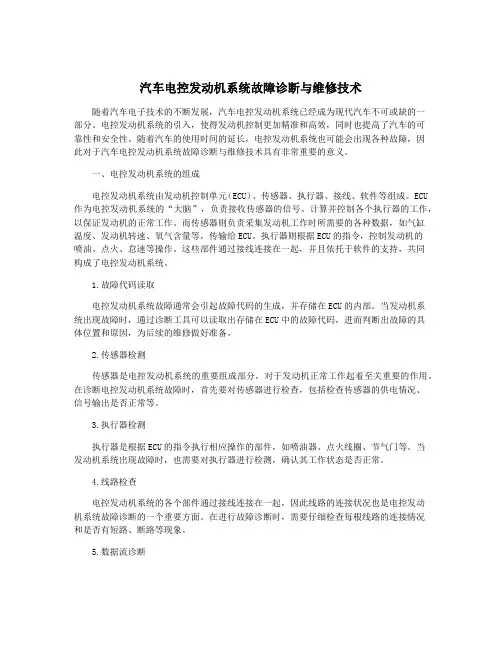

汽车电控发动机系统故障诊断与维修技术
汽车电控发动机系统故障诊断与维修技术随着汽车电子技术的不断发展，汽车电控发动机系统已经成为现代汽车不可或缺的一部分。
电控发动机系统的引入，使得发动机控制更加精准和高效，同时也提高了汽车的可靠性和安全性。
随着汽车的使用时间的延长，电控发动机系统也可能会出现各种故障，因此对于汽车电控发动机系统故障诊断与维修技术具有非常重要的意义。
一、电控发动机系统的组成电控发动机系统由发动机控制单元（ECU）、传感器、执行器、接线、软件等组成。
ECU 作为电控发动机系统的“大脑”，负责接收传感器的信号、计算并控制各个执行器的工作，以保证发动机的正常工作。
而传感器则负责采集发动机工作时所需要的各种数据，如气缸温度、发动机转速、氧气含量等，传输给ECU。
执行器则根据ECU的指令，控制发动机的喷油、点火、怠速等操作。
这些部件通过接线连接在一起，并且依托于软件的支持，共同构成了电控发动机系统。
1.故障代码读取电控发动机系统故障通常会引起故障代码的生成，并存储在ECU的内部。
当发动机系统出现故障时，通过诊断工具可以读取出存储在ECU中的故障代码，进而判断出故障的具体位置和原因，为后续的维修做好准备。
2.传感器检测传感器是电控发动机系统的重要组成部分，对于发动机正常工作起着至关重要的作用。
在诊断电控发动机系统故障时，首先要对传感器进行检查，包括检查传感器的供电情况、信号输出是否正常等。
3.执行器检测执行器是根据ECU的指令执行相应操作的部件，如喷油器、点火线圈、节气门等。
当发动机系统出现故障时，也需要对执行器进行检测，确认其工作状态是否正常。
4.线路检查电控发动机系统的各个部件通过接线连接在一起，因此线路的连接状况也是电控发动机系统故障诊断的一个重要方面。
在进行故障诊断时，需要仔细检查每根线路的连接情况和是否有短路、断路等现象。
5.数据流诊断现代汽车电控发动机系统中的ECU在工作时会不断地接收、处理和输出各种数据，通过数据流诊断可以实时监测这些数据的变化，进而判断发动机系统是否存在故障。
汽车发动机电控系统的组成及工作原理
汽车发动机电控系统的组成及工作原理一、引言汽车发动机电控系统是现代汽车的核心部件之一，它通过对发动机的各种参数进行监测和控制，实现了发动机的高效、低排放运行。
本文将从组成和工作原理两个方面详细介绍汽车发动机电控系统。
二、组成汽车发动机电控系统主要由以下几个部分组成：1. 传感器传感器是汽车发动机电控系统中最重要的组成部分之一。
它们的作用是将各种参数转换为电信号，供电脑进行处理。
常见的传感器包括氧气传感器、水温传感器、空气流量计等。
2. 电脑电脑是控制整个汽车发动机电控系统的核心部件。
它接收来自各种传感器的信号，并根据程序进行计算和处理，最终输出指令到执行机构。
不同型号和品牌的汽车使用不同类型和规格的电脑。
3. 执行机构执行机构负责根据来自电脑的指令，对发动机进行各种操作。
常见的执行机构包括喷油嘴、点火线圈等。
4. 通讯总线通讯总线用于将各个部件之间的信号进行传输和交换。
它可以分为CAN总线、LIN总线等。
5. 电源系统电源系统是汽车发动机电控系统的基础。
它包括蓄电池、发电机等。
三、工作原理汽车发动机电控系统的工作原理可以分为以下几个步骤：1. 传感器采集数据当发动机运转时，各种传感器会不断采集发动机的数据，比如水温、氧气含量、空气流量等。
2. 信号转换传感器采集到的数据会被转换成数字信号，并通过通讯总线发送给电脑。
3. 数据处理电脑接收到来自传感器的数据后，会根据预设程序进行计算和处理，并输出指令到执行机构。
4. 执行操作执行机构会根据来自电脑的指令，对发动机进行各种操作。
比如喷油嘴会根据指令喷出适量燃油，点火线圈则会在合适时刻点火。
5. 监测反馈整个过程中，电脑不断监测和反馈各种参数，并根据反馈信息对操作进行微调。
比如当水温过高时，电脑会减少燃油喷射量，以降低发动机温度。
四、总结汽车发动机电控系统是现代汽车的核心部件之一，它通过对发动机的各种参数进行监测和控制，实现了发动机的高效、低排放运行。
汽车发动机电控系统原理与维修题库(下)
汽车发动机电控系统原理与维修-题库（下）1、汽车电控出来的基准电压是多少A.3B.4C.5D.6答案： C2、从二次空气喷射管路上脱开接空气泵止回阀的接头,再在二次空气喷射管路中接入一个压力表。
在发动机转速为2500r/min时观察压力表的读数,此时压力表的读数应该小于17.24kPa,如果排气背压大于或等于20.70kPa,则表明排气系统( )。
A.正常B.泄漏C.堵塞答案： C3、《全国汽车维修行业行为规范公约》中“( )”提出要“确立科技兴业新思路”。
A.诚信为本,公平竞争B.科技兴业,开拓创新C.弘扬职业道德,建设精神文明答案： B4、4，以下哪家企业不是德国汽车企业( )A、欧宝B、萨博C、保时捷D、宝马答案： B解析：正确答案是：B 萨博5、( )涵盖了夫妻、长幼、邻里之间的关系。
A.社会公德B.职业道德C.家庭美德答案： C6、《机动车维修管理规定》中规定,机动车维修经营者超出备案的结算工时定额、结算工时单价向托修方收费的,由县级以上道路运输管理机构( )。
A.处以违法所得2倍以上10倍以下的罚款B.责令其停止经营C.责令其限期整改答案： C7、《机动车维修管理规定》中规定,道路运输管理机构应加强对机动车维修专业技术人员的管理,严格执行专业技术人员( )和管理制度。
A.培训B.奖励C.考试答案： C8、奉献社会的精神主要强调的是一种( )的精神。
A.兢兢业业B.任劳任怨C.忘我的全身心投入答案： C9、在每一缸的进气门前均安装1只喷油器的汽油喷射系统叫做( )。
A.缸外进气管汽油喷射系统B.多点汽油喷射系统C.多点顺序喷射系统答案： B10、机动车维修企业质量信誉考核中,维修质量指标包括( )建设和实施情况。
A.质量管理制度B.质量管理网络C.质量保证体系答案： C11、1,第一家采用流水线生产方式的汽车企业是（）A.奔驰B.福特C.雪佛兰D.丰田答案： B解析：答案是B 福特12、《机动车维修管理规定》中规定,在质量保证期内因维修质量原因造成机动车无法正常行驶的,维修经营者应该( )。
汽车发动机电控技术原理与维修习题及答案电子控制燃油喷射系统
1、燃油喷射是利用一将燃油以雾状喷入一、一或气缸内，与空气混合形成可燃混合气。
喷油器：进气总管：进气适2、按喷油器喷射燃油的部位不同，电子控制燃汕喷射系统可分为一和一两种类型。
缸内喷射；进气管喷射3、D型燃油喷射系统通过检测一和发动机转速，推算出吸入的一，因此又被称为—控制型。
进气歧管压力（真空度）：空气虽：：速度-密度4、L型燃油喷射系统由一直接检测进入进气歧管的空气量，又被称为一控制型。
空气流量传感器：质量流量5、热丝式空气流量传感器中的热丝是指一，而冷丝指的是一.高于进气温度的钳金属丝：温度补偿电阻6、为了防止热丝上的一对传感器检测精度的影响，热丝式空气流量传感器设计有一电路来实现功能。
沉积物：自洁7、热丝（膜）式空气流量传感器出现故障一般有两种情况，一是,电路断路或者短路：二是一，传感器计量失准，不能提供正确的空气进气流量信号。
完全失效；热丝污染或热膜破裂8、当热丝（膜）式空气流量传感器出现故障时，将使混合气—或引起发动机性能下降或不能正常工作。
过稀：过浓9、发动机怠速运转时，用故障诊断仪读取桑塔纳2000 AJR发动机进气质量参数，标准值应为J2.0s4.0g/s：10、在叶片式空气流量传感器内，通常有一个控制电动汽汕泵的运转：还有一个一，用于测量进气温度，为进气量作温度补偿。
汕泵触点开关：进气温度传感器11、叶片式空气流量传感器常见故障有_、_、：_等。
叶片总成摆动卡滞：电位计滑动触点磨损而与镀膜电阻接触不良：油泵触点饶蚀而接触不12、在发动机运转过程中，当节气门开度增大时，进气歧管压力一，进气歧管压力传感器的信号电压升高；增大13、用故障诊断仪读取进气歧管绝对压力数据流，当将点火开关程于ON时，测得的进气歧管绝对压力应该在一kPa左右，与一相同。
发动机息速运转时，测得的进气歧管绝对压力为____________ kPao101；大气压力；20~48kPa14、触点开关式节气门位宜传感器上的两个触点分别是一、怠速触点IDL：功率触点PSW15、在用示波器检测触点与可变电阻组合式节气门位置传感器的输出信号电压波形时，波形上不应有任何一、—或—o断裂：对地尖峰：大跌落16、与触点与可变电阻组合式节气门位置传感器相比，线性式节气门位置传感器无一,而用一信号检测怠速运行工况。
汽车发动机电控技术原理与维修(第3版)6-学习任务3 发动机进气控制系统与检修-进气增压控制系统
（4）废气旁通电磁阀的检测 增压 压力的调节由废气旁通电磁阀N75 来完成，由发动机ECU根据各传感 器的信号通过通断电进行控制。
①检测内部电阻。关闭点火开关，拔下废气旁通电磁阀N75线束插头 T2ck，用万用表检测电磁阀插座端子1与端子2之间的电阻，其值应为 22~28Ω。如果电阻值与上述要求不符，则应更换废气旁通电磁阀。 ②检测电源电压。废气旁通电磁阀N75由Motronic供电继电器J271供 电。检测时，关闭点火开关，将废气旁通电磁阀线束插头T2ck端子1（ 供电端）的线束刺破，在端子1和发动机接地之间连接发光二极管。插 上废气旁通电磁阀线束插头T2ck，短时起动发动机，发光二极管应点 亮。如果发光二极管不亮，则应检查废气旁通电磁阀的供电电路是否短 路或断路。
③检测信号电压。关闭点火开关，将增压压力传感器G31线束插头T4o 端子4（信号端）、端子1（接地端）的线束刺破，接好万用表表笔。 插上传感器G31线束插头T4o和ECU线束插头T60a，起动发动机，用 万用表检测线束插头T4o端子4与端子1之间的传感器信号电压。当发 动机怠速运转时，电压值应约为1.9V，发动机急加速时电压值应在 2.0~3.0V之间变化。如果信号电压不符合上述要求，说明增压压力传 感器G31失效，应更换。
④检查触发状况 关闭点火开关，将进气歧管转换电磁阀线束插头端子2的线束刺破，将发光二极
管试灯接到电磁阀线束插头端子2和接地之间，插上进气歧管转换电磁阀线束插 头。用故障诊断仪进行执行元件诊断（或短时起动发动机）触发进气歧管转换 电磁阀时，发光二极管试灯应闪烁。 如果二极管电笔一直亮着，则检测从进气歧管转换电磁阀线束插头端子2到ECU 线束插头端子104之间的导线是否接地。如果二极管电笔不闪烁，则检查从进气 歧管转换电磁阀线束插头端子2到ECU线束插头端子104间的导线是否断路或对 正极短路。如导线既无断路也无短路，则更换发动机ECU。
电喷发动机故障的诊断与排除
2.车用万用表
除具有数字万用表的功 能外，还具有一些汽车专 用测试功能。除可用来测 量电控元件和电路的电阻 、电压、电流外，一般还 能测量转速、频率、温度 、电容、闭合角、占空比 等项目，并具有自动断电 、自动变换量程、数据锁 定、波形显示等功能。
4、手动真空泵
手动真空泵又称手持 式真空测量仪。发动 机电控系统中采用真 空驱动的元件很多， 所以它主要是用来抽 真空的工具。一般带 有显示真空度的真空 表、各种连接软管和 接头等附件，以适应 对不同车型和不同真 空驱动元件的检测
2、电子控制单元的硬件 ·ECU主要由输入回路、A/D转换器、微机和输 出回路四部分组成。
（3）电子控制单元的软件 ·软件包括控制程序和数据两部分。主控程序 任务是整个系统初始化、实现系统的工作时序、 控制模式的设定，常用工况及其他各工况模式 下喷油信号和点火信号输出程序。 ·为实现发动机各种工况及运行条件下的最佳 综合性能，电子控制系统必须以最佳的相应控 制参数（如最佳喷油脉宽和最佳点火提前角） 控制发动机在最佳运行状况下的运转，这些控 制参数的最佳数据预先全部存储在微型计算机 只读存储器中（ROM）。
1.发动机不能起动且无着车征兆的故障诊断
（1）故障现象：接通起动开关时，起动机能带 动发动机正常转动，但发动机不能工作，且无 着车征兆。
（2）故障原因：点火系统故障；起动时节气门 全开；电动燃油泵不工作；喷油器不工作；油 路压力过低；油箱中无油；转速传感器故障、 发动机气缸压缩压力过低。
2、测试灯
主要用来检查电控元件电路的通、断。根据 指示灯亮度判断被测电路的电压高低。
1. 无电源测试灯
2. 自带电源测试灯
3.数字万用表
主要用来测量电阻、电 压、电流等参数，以 此判断电路的通断和 电控元件的技术状况 。
汽车电控发动机原理与维修图解教程 第六章 柴油机电控燃油供给系统
执行元件
四、柴油机电控燃油喷射系统的功能
１.燃油喷射控制
喷油量控制
喷油正时控制 喷油速率和供(喷)油规律的
控制 喷油压力的控制
最高转速控制 柴油机低油压保护 增压器工作保护
２.怠速控制 ３.进气控制 ４.增压控制
柴油机的增压控制
５.排放控制 ６.启动控制 ７.巡航控制 ８.故障自诊断和失效保护
废气再循环(ＥＧＲ)控制
第二节 电控直列泵喷射系统
一 第一代电控直列泵
直列式喷油泵的电子控制系统中，在喷油泵方面带有如下电子部件： （1）对喷油量进行电子控制的电子调速器。 （2）对喷油时间进行电子控制的电子提前器。
第一代电子控制直 列式喷油泵的基本 特征，如右图所示。
第一代电控直列式喷油泵
二 第二代电控直列泵（TICS系统）
ECD—V5型分配泵的传感器
（1）电磁溢流阀 电磁溢流阀（如下图）：直接控制 喷油量的，是一种耐高压、具有高 度响应特性的直动式电磁阀。 电磁溢流阀的结构、工作原理，如 右图所示。
电磁溢流阀（SPV）
电磁溢流阀的结构 电磁溢流阀工作原理
（2）定时控制阀 定时控制阀（TCV）安装在喷油泵内，根据计算机送来的信号，适时开启或关闭喷 油泵压力腔和定时活塞低压腔之间的燃油通道。
柴油机高压共轨系统
二、典型电控燃油喷射系统介绍
典型的电控燃油喷射系统: 电控直列泵：如TICS系统，最高喷射压力可达135MPa。 电控分配泵：如VP37、VP44，最高喷射压力可达140MPa。 电控泵喷油器：如博世、德尔福的EUI，最高喷射压力可达220MPa。 电控单体泵：如EUP系统，最高喷射压力可达200MPa以上。 共轨系统：如Caterpillar HEUI系统,博世的CR系统，电装的ECD-U2系统等，最高喷射压力可达180MPa。
《汽车发动机电控系统原理与维修》课程思政教学案例
《汽车发动机电控系统原理与维修》课程思政教学案例一、课程简介《汽车发动机电控系统原理与维修》是一门专业课程，旨在帮助学生掌握汽车发动机电控系统的基本原理、诊断与维修方法。
本课程注重理论与实践相结合，通过案例分析、实践操作等方式，使学生掌握汽车发动机电控系统的故障诊断与排除技能。
在教学过程中，教师应注重培养学生的独立思考能力和创新意识，以提高学生的综合素质和职业竞争力。
二、课程思政元素融入在《汽车发动机电控系统原理与维修》课程中，我们注重融入思政元素，培养学生良好的职业素养和社会责任感。
具体措施如下：1. 职业道德教育：在教学过程中，教师通过案例分析等形式，让学生了解汽车维修行业中的职业道德规范，如诚实守信、遵纪守法、保护环境等，以培养学生的职业操守。
2. 团队合作意识：在实践操作中，教师鼓励学生进行团队合作，共同解决问题。
通过这种方式，培养学生的团队意识和协作精神，增强学生的社会责任感。
3. 环保意识：在教学过程中，教师注重引导学生关注环保问题，让学生了解汽车维修过程中可能产生的环境污染问题，并鼓励学生采取措施减少污染，提高学生的环保意识。
三、教学实施与方法1. 课堂导入：通过案例导入，引导学生进入课程内容，激发学生的学习兴趣。
2. 理论知识讲解：结合图片、视频等多媒体手段，深入浅出地讲解汽车发动机电控系统的基本原理和结构。
3. 实践操作：组织学生进行实践操作，通过实际操作加深学生对理论知识的理解。
在实践操作过程中，教师进行现场指导，及时纠正错误，确保学生掌握正确的操作方法。
4. 案例分析：选取典型的故障案例进行分析，引导学生运用所学知识进行故障诊断与排除。
通过案例分析，培养学生的独立思考能力和创新意识。
5. 课堂讨论：鼓励学生进行课堂讨论，引导学生发表自己的见解，培养学生的表达能力和沟通能力。
6. 课后作业与反思：布置课后作业，让学生对所学知识进行复习和反思。
通过反思，帮助学生发现自己的不足之处，及时改进。
汽车发动机电控系统的工作原理
汽车发动机电控系统的工作原理一、引言汽车发动机电控系统是现代汽车的重要组成部分，它通过控制发动机的燃油喷射、点火时间等参数，实现对发动机的精准控制。
本文将从系统组成、工作原理、常见故障等方面进行详细介绍。
二、系统组成汽车发动机电控系统主要由以下几个部分组成：1. 传感器：包括氧气传感器、水温传感器、空气流量传感器等，用于采集发动机运行时的各种参数。
2. 控制单元：也称为ECU（Engine Control Unit），是整个系统的核心部件，负责接收传感器采集到的数据，并根据预设的程序进行计算和判断，最终输出相应的控制信号。
3. 执行器：包括喷油嘴、点火线圈等，用于执行ECU输出的控制信号。
4. 电源：提供整个系统所需的电能。
三、工作原理汽车发动机电控系统主要实现以下功能：1. 燃油喷射量控制燃油喷射量是影响发动机燃烧效率和排放水平的重要参数。
当ECU接收到传感器采集到的数据后，根据预设的程序计算出最佳的燃油喷射量，并通过喷油嘴输出相应的控制信号，从而实现对燃油喷射量的精准控制。
2. 点火时间控制点火时间是指点火线圈在发动机正时点前后产生高压电弧的时间点。
它直接影响着发动机的功率和燃油经济性。
当ECU接收到传感器采集到的数据后，根据预设的程序计算出最佳的点火时间，并通过点火线圈输出相应的控制信号，从而实现对点火时间的精准控制。
3. 排放控制汽车排放是环保问题中不可忽视的一部分。
发动机电控系统通过精准地控制燃油喷射量和点火时间等参数，使发动机在工作过程中产生更少、更干净的废气。
四、常见故障及解决方法1. 传感器故障：由于传感器长期工作在恶劣环境下，容易受到污染或损坏。
当传感器故障时，ECU将无法正确地采集和处理数据，导致发动机工作不稳定、动力下降等问题。
解决方法是更换故障传感器。
2. 控制单元故障：由于控制单元长期工作在高温、高压的环境下，容易受到电路老化或损坏。
当控制单元故障时，ECU将无法正常工作，导致发动机无法启动或失去控制等问题。
《电控柴油发动机原理与维修》课件
柴油发动机电控系统的工作部件
一、曲轴位置传感器
曲轴位置传感器通常为磁电式传感器，它安装在发动机后端的飞 轮上方，与飞轮上的 58x 齿圈共同工作。当飞轮转动时，58x 的齿顶 和齿槽以不同的距离通过传感器，传感器就感应到磁阻的变化，这个 交变的磁阻产生了交变的输出信号，ECM 利用此信号确定曲轴的转速、 旋转角度和加速度，并结合凸轮轴传感器的正时凸轮可以确定一缸上 止点（Top Dead Center，TDC）的位置。
柴油发动机电控系统的工作部件
任务一 传感器
传感器是用于感知和检测发动机及车辆运行状态的感测元件和装 置。在柴油发动机电控系统中常用的传感器有压力传感器、温度传感 器、位置传感器和转速传感器。另外，在电控系统中还有专门的开关 传感器，其用于检测空调、挡位、制动、离合器等开关量的状态信息。 这些传感器信号中，有的是模拟输入信号（如压力、温度传感器信 号），有的是数字脉冲信号（如霍尔传感器信号），有的是数字信号 （如开关状态信号）。所有的传感器信号最终都输送到 ECU，作为发 动机控制的基本依据。
超过额定功率工作点，最高转速调速器持续减小喷射的燃油量，直到在燃油喷 射完全停止时刚刚在最高转速点之上。为了防止发动机发生喘振，引导功能用于保 证燃油喷射的急剧减小也不是突然的，正常工作点与最高发动机转速点越接近，其 实现越困难。
（2）中间转速控制：中间转速控制用于带有功率取力（如起重机）的商用汽 车和轻型货车或特殊车辆（如具有发电设备的救护车）。由于具有这种操作控制， 发动机可以被调节到与负荷无关的中间转速。
柴油发动机电控系统概述
柴油发动机电控系统概述
任务二 柴油发动机电控燃油系统的 分类
一、位置控制式电控燃油喷射系统
传统柴油发动机的喷油量大小通过机械方式进行控制，即封 住喷油泵柱塞顶面，由进回油孔到柱塞斜槽露出油孔的距离决定， 也就是由喷油泵的供油有效行程决定。
汽车电控发动机系统故障诊断与维修技术
汽车电控发动机系统故障诊断与维修技术汽车电控发动机系统是现代汽车中的重要组成部分，它通过电子控制单元（ECU）对发动机进行精准控制，保证汽车的正常运行和性能表现。
汽车电控发动机系统在长期使用过程中，也会出现各种故障，需要及时诊断和维修。
本文将介绍汽车电控发动机系统常见的故障诊断与维修技术，帮助广大车主和维修人员更好地了解和处理这方面的问题。
一、故障诊断方法1. 故障代码诊断现代汽车配备了诊断接口，可以通过连接诊断工具读取发动机系统的故障代码。
这些故障代码通常包含了发动机系统的各种传感器和执行器的故障信息，可以帮助快速锁定故障位置。
一旦发动机出现异常，首先应该通过读取故障代码进行诊断。
2. 数据流诊断除了故障代码，诊断工具还可以通过数据流功能读取发动机系统的各种实时数据，如水温、氧传感器数据、节气门位置等。
通过这些数据可以判断发动机系统的工作状态，从而定位故障原因。
3. 观察灯光和声音当发动机系统出现故障时，车辆仪表盘上的灯光和发动机工作时的异常声音也会发出提示。
比如发动机故障指示灯可能会亮起，或者发动机工作时会出现异常噪音。
这些都可以作为进一步诊断的参考依据。
二、常见故障及维修技术1. 传感器故障发动机系统中包括了多种传感器，如进气温度传感器、氧传感器、节气门位置传感器等。
当这些传感器出现故障时，会导致发动机性能下降、油耗增加甚至无法启动。
对于这些传感器故障，通常需要更换故障传感器，维修人员可以通过诊断工具读取故障代码和数据流信息，验证传感器的工作状态，从而确定故障原因并进行更换。
2. 点火系统故障发动机点火系统是保证汽车正常工作的重要系统之一，包括了点火线圈、火花塞等部件。
当点火系统出现故障时，会导致发动机无法正常工作，甚至无法启动。
对于这类故障，维修人员需要通过测量点火线圈的电阻或者使用专业的点火系统测试仪器进行诊断，从而确认故障部件并进行更换。
发动机进气系统是保证发动机正常工作的重要组成部分，包括了空气滤清器、节气门、进气岐管等部件。
汽车发动机电控系统的工作原理
汽车发动机电控系统的工作原理一、引言汽车发动机电控系统是现代汽车中至关重要的一个部分。
它通过准确地控制发动机的工作过程，以实现高效、低污染、低油耗的目标。
本文将对汽车发动机电控系统的工作原理进行全面、详细、完整的探讨。
二、传统汽车发动机的工作原理在介绍汽车发动机电控系统之前，首先需要了解传统汽车发动机的工作原理。
传统汽车发动机是通过机械和电气元件组成的系统，其工作过程如下：1. 吸气过程汽车发动机在工作循环的第一阶段进行吸气过程。
活塞由上往下运动，气门打开，进气阀打开，空气通过进气道进入气缸。
这个过程中，空气中的污染物也会进入气缸，导致汽车尾气排放的污染问题。
2. 压缩过程在吸气过程后，发动机进入压缩过程。
活塞由下往上运动，同时进气和排气阀关闭，气缸内的空气被压缩，使得气体的密度和压力升高。
这一过程是发动机能够产生高温高压燃烧气体的关键。
3. 燃烧过程压缩过程结束后，发动机进入燃烧过程。
活塞靠近最高点时，喷油器向气缸内喷入燃油，燃油与空气混合并被点燃。
燃烧产生的高温高压气体推动活塞向下运动，输出动力。
4. 排气过程燃烧过程结束后，发动机进入排气过程。
排气阀打开，活塞向上运动，将燃烧产生的废气排出气缸，通过排气管排放到大气中。
三、汽车发动机电控系统的组成汽车发动机电控系统通过电子元件和传感器组成，主要包括以下几个部分：1. 传感器发动机电控系统中的传感器用于实时监测发动机工作状态，通过将物理量转化为电信号，提供给控制单元。
常见的传感器包括氧气传感器、温度传感器、气压传感器等。
2. 控制单元控制单元是发动机电控系统的核心部分，它接收传感器提供的信息，并根据预设的程序进行计算和控制。
控制单元通常由微处理器和相关的软件组成，能够精确控制发动机的工作过程。
3. 执行器执行器是控制单元通过输出信号来控制发动机的部件。
常见的执行器包括喷油器、点火器、进气门控制器等。
控制单元根据传感器提供的信息，精确地控制执行器的工作，以实现发动机的最优工作状态。
