岩石巴西圆盘混合断裂力学特征及空间效应研究
岩石巴西圆盘的SHPB试验分析
岩石巴西圆盘的SHPB试验分析李传林;张国庆;王永增;郭连军;刘鑫【摘要】为了研究花岗岩、千枚岩、磁铁石英岩不同应变率下三种岩石的拉伸敏感系数、弹性模量、能量耗散特征和破坏方式的变化规律,利用霍普金森试验装置对三种岩石进行动态平台巴西圆盘劈裂拉伸试验,试验结果表明:三种岩石的拉伸敏感系数随应变率的提高而增大,且应变率对拉伸敏感系数存在突变阈值;千枚岩和磁铁石英岩的弹性模量随应变率的增加而增大,花岗岩的弹性模量在应变率达到247.1 s-1以后基本不变;入射能、反射能、吸收能随着应变率的提高而增加,但试件吸收的能量相对于入射能是减小的,而透射能基本保持不变;三种岩石均沿加载直径方向劈裂,由中心起裂,满足了巴西圆盘试验的有效性,当应变率较大时,会在试样的加载端部的三角区出现粉碎区.【期刊名称】《辽宁科技大学学报》【年(卷),期】2015(038)006【总页数】6页(P467-472)【关键词】霍普金森压杆;平台巴西圆盘;劈裂拉伸试验;应变率【作者】李传林;张国庆;王永增;郭连军;刘鑫【作者单位】鞍钢集团矿业公司齐大山铁矿,辽宁鞍山114043;鞍钢集团矿业公司齐大山铁矿,辽宁鞍山114043;鞍钢集团矿业公司齐大山铁矿,辽宁鞍山114043;辽宁科技大学矿业工程学院,辽宁鞍山114051;辽宁科技大学矿业工程学院,辽宁鞍山114051【正文语种】中文【中图分类】TU452爆破是露天矿山及水利水电工程剥离矿岩的主要方式。
在爆破过程中，爆炸应力波对岩体的动荷载作用不仅影响岩体的完整性还关系到工程的安全性问题，又由于岩石的动态拉伸强度远小于动态压缩强度，所以研究岩石的动态拉伸强度等特性是必要的。
其中，劈裂拉伸试验方法包括直接拉伸试验、巴西圆盘试验和平台巴西圆盘试验等，由于直接拉伸试验的试样加工难于圆盘试样，而常规巴西圆盘试验容易在试样加载端部产生应力集中现象［1-5］，所以考虑到岩石材料的拉伸试验的难易程度及可行性，选取平台巴西圆盘，并保证了试样在中心起裂［6］。
岩石的巴西劈裂试验检索综述
岩石的巴西劈裂试验检索综述一、前言岩石的力学性质是研究岩石工程问题的基础。
而岩石的劈裂强度是其中一个重要参数，它是指岩石在垂直于其最小应力方向上发生劈裂时所承受的最大应力。
为了确定岩石的劈裂强度，科学家们开展了大量的实验研究，其中巴西劈裂试验是其中一种重要的试验方法。
二、巴西劈裂试验简介巴西劈裂试验（Brazilian test）是一种常用的测定岩石抗拉强度和抗压强度的方法之一，也可以用来测定岩石的劈裂强度。
该试验方法最早由巴西学者F.P. Brazil于1945年提出，因此得名。
该试验方法主要通过在样品中间施加垂直于其轴向方向上的负荷来产生剪切应力，使样品沿着其中心处垂直于轴向方向发生断裂。
通常情况下，采用圆柱形样品进行测试。
在实际测试中，需要先将样品进行预处理（如打圆角、打平面等），然后将其放置在两个支座之间，施加负荷，直到样品发生断裂。
根据样品的尺寸和断裂负荷大小，可以计算出其劈裂强度。
三、巴西劈裂试验的应用巴西劈裂试验常用于测定岩石的劈裂强度、抗拉强度和抗压强度等力学性质。
在岩石工程领域中，这些力学性质是评价岩石稳定性和可靠性的重要指标。
1. 测定岩石的劈裂强度通过巴西劈裂试验可以测定岩石在垂直于其最小应力方向上发生劈裂时所承受的最大应力。
这对于评估岩石在开采过程中可能发生的断层和滑坡等问题具有重要意义。
2. 测定岩石的抗拉强度巴西劈裂试验也可以用来测定岩石的抗拉强度。
当施加负荷时，样品会沿着其中心处垂直于轴向方向发生断裂，此时可以计算出其抗拉强度。
3. 测定岩石的抗压强度与测定岩石的抗拉强度类似，巴西劈裂试验也可以用来测定岩石的抗压强度。
当施加负荷时，样品会在轴向方向上发生压缩变形，此时可以计算出其抗压强度。
四、巴西劈裂试验的优缺点巴西劈裂试验具有以下优点：1. 简单易行：相对于其他试验方法而言，巴西劈裂试验操作简单，能够快速测定岩石的劈裂强度等力学性质。
2. 适用范围广：巴西劈裂试验不仅适用于各种类型的岩石样品，而且还可以应用于其他材料的测试。
岩石材料动态断裂韧性的实验研究
岩石材料动态断裂韧性的实验研究高远;宫能平;罗裕繁【期刊名称】《安徽理工大学学报（自然科学版）》【年(卷),期】2012(032)001【摘要】In order to study dynamic mechanical properties and failure mechanism of rock materials, preventing catastrophic damage casued by rock burst, a new testing research for dynamic fracture toughness was carried out based on fracture toughness testing method on Central Cracked Circular Disk specimen and the principle of the Split Hopkinson Pressure Bar. The test data processing was in accordance with principle of SHPB, dynamic fracture toughness was calculated by using the average load in the specimen. Experimental results indicate that proposed dynamic fracture testing method for rock materials is effective. The dynamic fracture toughness is dependent on loading rate and its value increases with loading rate increase.%为了研究岩石类材料的动态力学性能及动态破坏机理,防止出现岩石爆裂造成灾难性破坏,根据中心裂纹圆盘试件断裂韧性测试方法和分离式霍普金森压杆的基本原理,在SHPB装置上测试了花岗岩的动态断裂韧性.对测试结果按照SHPB基本原理进行处理,以试件两端平均载荷带入准静态公式得到动态断裂韧性.处理结果表明,用试件两端平均载荷获得岩石动态断裂韧性的实验方法有效的；花岗岩的动态断裂韧性具有加载速率相关性,随着加载速率的增加断裂韧性增大.【总页数】4页(P13-16)【作者】高远;宫能平;罗裕繁【作者单位】安徽理工大学应用力学研究所,安徽淮南 232001;安徽理工大学应用力学研究所,安徽淮南 232001;安徽理工大学应用力学研究所,安徽淮南 232001【正文语种】中文【中图分类】TU45【相关文献】1.含裂纹模拟岩石材料动焦散实验研究 [J], 边亚东;胡江春;潘洪科2.冲击载荷下岩石材料动态断裂韧性测试研究进展 [J], 岳中文;陈彪;杨仁树3.低温环境下复合材料层板动态断裂韧性的实验研究 [J], 韩省亮;韩小平;殷民4.致密储层岩石应力各向异性与材料各向异性的实验研究 [J], 王小琼;葛洪魁;王文文;张茜5.复合材料层合板动态断裂韧性与损伤扩展的实验研究 [J], 韩省亮;李旭之;于良;韩小平因版权原因，仅展示原文概要，查看原文内容请购买。
岩石巴西圆盘动态劈裂的流形元法模拟
岩石巴西圆盘动态劈裂的流形元法模拟
钱莹;杨军;王兵臣
【期刊名称】《爆炸与冲击》
【年(卷),期】2009(029)001
【摘要】利用二阶流形元法,通过引入裂纹产生与扩展判据,对冲击载荷作用下岩石平台巴西圆盘的动态拉伸劈裂过程进行了数值模拟,再现拉伸波作用下圆盘被劈裂的过程.模拟现象与实验结果相符,动态平衡时的应力分布与有限元结果基本一致.从而验证了流形元在模拟冲击载荷作用下材料动态破坏过程的有效性和可行性.【总页数】6页(P23-28)
【作者】钱莹;杨军;王兵臣
【作者单位】中国科学院数学与系统科学研究院计算数学与科学工程计算研究所,北京,100190;北京理工大学爆炸科学与技术国家重点实验室,北京,100081;北京理工大学爆炸科学与技术国家重点实验室,北京,100081
【正文语种】中文
【中图分类】O347.3
【相关文献】
1.预制雁型裂纹岩石巴西圆盘劈裂过程的数值模拟研究 [J], 朱蕾;戚志博
2.基于颗粒流的平台圆盘巴西劈裂和岩石抗拉强度 [J], 孟京京;曹平;张科;谭鹏
3.陶瓷巴西圆盘动态劈裂的离散元模拟 [J], 赵翰卿;任会兰
4.陶瓷巴西圆盘动态劈裂的离散元模拟 [J], 赵翰卿;任会兰
5.巴西圆盘劈裂二维及三维数值模拟研究 [J], 乔兰;刘建;李庆文;赵国彦
因版权原因，仅展示原文概要，查看原文内容请购买。
巴西劈裂试验对岩石抗拉强度影响因素研究
巴西劈裂试验对岩石抗拉强度影响因素研究刘天宇;万文;王亚;罗世林;唐劲舟【摘要】在巴西劈裂试验中选用最基本的垫条加载的加载方式条件下,对不同厚径比的茅口灰岩岩石试件采用不同的加载速率进行巴西圆盘劈裂试验.通过试验数据分析发现,在相同的厚径比下,随加载速率的提高,岩石的抗拉强度小幅增加;当采用相同的加载速率时,茅口灰岩抗拉强度均随厚径比的增加而减小,存在一定的尺寸效应.运用FLAC3D数值分析软件,针对垫条加载进行了不同厚径比及加载速率的巴西劈裂数值模拟试验,结果表明水平拉应力最大值位于圆盘轴线上端面中心点,即圆盘开始起裂的位置位于端面中心点附近.随着加载速率增加,圆盘端面中心点等效应力增大;随着厚径比增加,圆盘端面中心点等效应力减小.最后提出了在垫条加载下抗拉强度的修正公式,消除厚径比及加载速率对岩石抗拉强度的影响,并验证了修正公式的有效性.【期刊名称】《矿业工程研究》【年(卷),期】2016(031)004【总页数】7页(P1-7)【关键词】巴西劈裂;垫条加载;厚径比;加载速率;抗拉强度【作者】刘天宇;万文;王亚;罗世林;唐劲舟【作者单位】湖南科技大学资源环境与安全工程学院,湖南湘潭411201;湖南科技大学煤矿安全开采技术湖南省重点实验室,湖南湘潭411201【正文语种】中文【中图分类】TD313抗拉强度是表征岩石强度特性的重要参数之一,同时也是矿山设计中安全与稳定性分析的控制参数.茅口灰岩[1,2]表面无明显裂纹,孔隙率较低,主要矿物成分为方解石、石英等,是南方煤矿开采中广泛遇到的工程介质,故研究茅口灰岩抗拉强度具有重要意义.在试验过程中由于直接拉伸法试件制备不易、试验操作复杂和试验成功率低等原因,采用间接拉伸法中巴西劈裂法[3,4]进行试验较为常见.本文采用巴西劈裂法中最为常见的垫条加载方式[5,6]进行加载.厚径比是岩石抗拉强度的一个重要影响因素[7],国内学者做了大量研究取得了相当多的有价值的成果.喻勇[8,9]对二维弹性力学公式计算岩石抗拉强度提出了质疑,利用三维有限元对圆盘试件内部应力分布进行了分析.张盛等[10]利用三维有限元软件分析了不同厚度平台巴西圆盘中心轴线上等效应力的分布规律,为了控制相对误差建议采用厚径比为0.3以下的圆盘试样.尹乾等[11]通过对不同高径比圆盘试样进行巴西劈裂试验发现,随着高径比的增加,抗拉强度逐渐减小,呈近似三次函数关系.然而,国内学者研究加载速率对岩石抗拉强度的影响相对较少,早在20世纪80年代吴绵拔[12]认为随着加载速率的增大会导致岩石抗拉强度略有提高.席道英[13]认为随着加载速率的量级变化,岩石的强度和弹性模量会随之产生影响.吕志强[14]通过室内实验对煤岩体的研究,发现加载速率的变化影响煤岩的抗拉强度及破坏模式,煤岩抗拉强度较低,具有低强度高脆性的特征,且受加载速率影响很大.周辉[15]通过电镜扫描破坏后的巴西圆盘试件,通过宏、细观俩方面的分析并引入端口形貌学的分析方法,揭示了脆性岩石劈裂过程中的加载速率效应.但是,这些研究成果并未明确指出岩石抗拉强度与加载速率的关系.本文着重针对厚径比、加载速率这两大关键的影响因素分析茅口灰岩的抗拉强度特性,并运用有限差分软件进行数值计算,得出不同条件下的端面等效应力值,验证试验的有效性,最后提出了修正公式并加以验证. 1.1 试样的制取从长沙宁乡煤炭坝采集茅口灰岩岩样,根据《水利水电工程岩石试验规程SL 264-2001》试验要求,将岩样切割打磨,制备岩石抗拉强度圆盘试件的直径均为50 mm,厚度分别取20,25,30,35,40 mm,共计5组,厚径比依次为0.4,0.5,0.6,0.7,0.8.部分试件如图1所示.1.2 试验设备本文依托湖南科技大学能源学院三轴剪切流变试验室进行圆盘劈裂试验,试验设备为RYL-600剪切流变仪(如图1所示).该伺服流变仪为长春市朝阳仪器有限公司生产,具有刚度大、测量精确、控制精度高、稳定性好的特点.1.3 试件的加载垫条加载是巴西劈裂试验较为常见的一种加载方式,其试验方法是在上下承压板与试件之间各加入1根直径约1.5 mm的钢丝垫条,轴向加压时,在试件的上下端面形成线性集中载荷,圆盘试件端面在拉应力作用下,沿加载方向破裂.试验各分为3组,每组均包含不同高径比从0.4～0.8,第一组轴向载荷的加载速率0.1 MPa/s,第二组的轴向载荷加载速率0.2 MPa/s,第三组的轴向载荷加载速率0.3 MPa/s.2.1 圆盘受力分析根据二维平面应力弹性力学的理论,巴西劈裂试件根据弹性力学的平面应力问题求解,在距离圆盘中心最远处即两端处受压应力为最大,其中,以压应力为正,拉应力为负,正应力σxσy和剪应力τxy可表示为式中,p:最大载荷;D:试件的直径;L:试件的厚度.根据应力表达式式(1)～式(3),假定试件两端处受到集中荷载P,依据圣维南原理,距两端较远处应力集中的影响忽略不计;且在圆盘中心0处,即θ1=θ2=0,r1=r2=0.5,根据式(1)和式(2),可得圆盘试件直径平面内垂直加载方向的水平拉应力为直径平面内径向压应力为由式(4)～式(5)可得,压应力为拉应力的3倍.对于大部分岩石材料来讲,抗压强度为抗拉强度的10倍以上,由此可知,圆盘试件在端面中心点受到水平拉应力而破坏,将式(4)中的p替换成p1,即为抗拉强度计算公式.2.2 试验结果分析在不同加载条件下,剔除试验失败试件后,选取典型圆盘试件,不同加载速率与厚径比下茅口灰岩抗拉强度值如表1所示.试验结果表明,茅口灰岩抗拉强度值大多介于2～4 MPa之间,离散性较小.其中,最大值为4.87 MPa,最小值为2.58 MPa,算术平均值为3.54 MPa.加载速率为0.1 MPa/s时,算术平均值为3.2 MPa;加载速率为0.2 MPa/s时,算术平均值为3.46 MPa;加载速率为0.3 MPa/s时,算术平均值为3.95 MPa.2.3 厚径比对岩石抗拉强度的影响根据不同加载速率及厚径比下的试验结果,绘制应力应变曲线如图2所示.从图2应力应变曲线分析可知:各加载速率下的应力应变曲线特征表现大多表现为全应力应变5阶段:(1)微裂隙压密阶段;(2)弹性变形;(3)裂隙产生和扩展阶段;(4)裂隙发展到破裂阶段;(5)破裂后阶段.从微裂隙压密阶段加载到峰值阶段,应力应变曲线为一条近似光滑上凹的曲线,不存在应力跌落的情况,当试件到达峰值后,试件直接沿加载方向破裂,失去承载能力,各级加载条件下均未出现台阶式下跌的情况.峰后曲线表现为直线式下滑,这是线性集中载荷作用的结果.同时,同一加载速率下,抗拉强度均随厚径比增加而减小;同一厚径比下,加载速率的增加会增大岩石抗拉强度.在0.1 MPa/s时,各组试件的应变值差异较小,大多介于0.004～0.006之间;在0.2 MPa/s时,各组试件的应变值差异开始增大,由0.004～0.008;在0.3 MPa/s时,各组试件的应变值差异进一步增大,由0.002～0.007.因此,加载速率变化对试件应变值产生明显影响. 为了进一步更加明显地研究厚径比对抗拉强度的影响,将加载速率分别为0.1,0.2,0.3 MPa/s的3组试件分别进行一次线性拟合.拟合曲线图如图3,较好地反映试样随着厚度的增加抗拉强度总体呈衰减的趋势.加载速率为0.1 MPa/s时,试件抗拉强度的算术平均值为3.2 MPa;加载速率为0.2,0.3 MPa/s时,算术平均值为3.46,3.95 MPa.加载速率为0.1 MPa/s时,20 mm下试样的抗拉强度为4,25,30,35,40 mm下的抗拉强度依次为3.56,3.00,2.93,2.58 MPa,比20 mm下分别减小11%,25%,26.7%,35.5%.加载速率为0.2 MPa/s时,当厚径比从0.4变为0.8时,抗拉强度由4.48 MPa减至2.65 MPa,变化量为1.83 MPa,减幅为40.8%;0.3 MPa/s时,当厚径比0.4从变为0.8时,抗拉强度由4.87 MPa减至2.95 MPa,变化量为1.92 MPa,减幅为39.4%,随着试样厚度的增加,抗拉强度总体呈衰减趋势.另一方面,由于试样厚度的增加,试样内部存在的孔隙和弱面也随之加大,试样受载时抗拉强度也会相应降低,说明了岩石的尺寸效应对不同厚径比茅口灰岩的抗拉强度有一定影响.表2为平板加载下抗拉强度与厚径比的拟合方程,拟合度分别为0.93,0.91,0.93,拟合度较高.2.4 加载速率对岩石抗拉强度的影响加载速率会改变试件内部应力状态,影响其峰值强度,试件抗拉强度总体随加载速率增大而增大.不同加载速率下的峰值强度应力散点图如图4所示.通过图4可分析得出:加载速率为0.1 MPa/s时,试件抗拉强度的算术平均值为3.2 MPa;加载速率为0.2 MPa/s时,试件抗拉强度的算术平均值为3.46 MPa;加载速率为0.3 MPa/s时,试件抗拉强度的算术平均值为3.95 MPa.加载速率为0.1 MPa/s 时,在厚径比为0.4,0.5，0.6,0.7,0.8时,抗拉强度分别为4.00,3.56,3.00,2.93,2.56 MPa;加载速率为0.2 MPa/s下的抗拉强度分别为0.1MPa/s下抗拉强度的112%,115.4%,104.7%,99.6%,102.7%,较0.1 MPa/s下的抗拉强度略有提升;加载速率为0.3 MPa/s下的抗拉强度分别为0.2 MPa/s下抗拉强度的108.7%,106.8%,121%,128.8%,111.3%,比0.2 MPa/s下的抗拉强度进一步提升.但在0.2 MPa/s下厚径比为0.7时比0.1 MPa/s下试样的抗拉强度有所下降,结果存在一定的离散性.试件抗拉强度总体随加载速率增大而增大,0.2 MPa/s与0.3MPa/s下的岩石平均抗拉强度分别比0.1 MPa/s下的岩石抗拉强度增大8.1%与23.4%.根据理论与上述试验验证,加载速率对茅口灰岩抗拉强度值有一定影响,抗拉强度峰值随加载速率的提高而小幅增加.3.1 模型建立与边界条件为进一步验证圆盘劈裂试验的有效性,利用有限差分软件FLAC3D对其进行数值模拟.首先,在有限元软件ANSYS中将模型建好,再导入有限差分软件FLAC3D中进行数值模拟.试样直径为50 mm,厚度分别为20,25,30,35,40 mm共5种,对应的厚径比分别为0.4,0.5,0.6,0.7,0.8这5种,体积模量为2×108 Pa,剪切模量为2×108 Pa,密度为2.5 g/cm3.模型加载示意图如图5所示.线荷载加载方向为Z轴负方向,上述所有试样的中心线均为X轴.所有模型的边界条件:模型底部与加载线对称的底边在Y,Z方向没有位移,该底边的重点在X方向也没有位移,线荷载所通过平面的所有节点在Y方向均无位移.3.2 端面等效应力模拟结果在三维条件下,试件内部的应力分布状况复杂,具体从哪一点起裂,由强度理论决定.对于茅口灰岩这类脆性材料,一般采用Griffith强度理论进行分析.基于Griffith强度理论的等效应力σG,其受参数的影响直接表征了该参数对圆柱体内应力分布的影响,如图6所示.Griffith准则的具体表现形式为式中,σ1为第一主应力,σ3为第三主应力.从图6中可以看出,当厚径比r/h为定值时,随着加载速率取值的增加,距端面中心处相同间隔下的记录点的等效应力大小均表现出不同程度的增加,但是各曲线总的趋势变化不大.以厚径比r/h=0.4为例,随着加载速率的增加,等效应力没有出现明显凸起点且其最高点位置从17 mm变化到14 mm,故可知随着加载速率的增加应力集中的影响逐渐减少.当加载速率为0.2 MP/s,厚径比r/h=0.5和0.8时;以及加载速率0.3 MP/s,厚径比r/h=0.5和0.7时,可以明显看到应力凸起点,同时考虑到试件从有效应力最大点最先开始破裂,因此在这种情况下不能保证试件在端面中心点破裂,试验失效.当加载速率为0.1 MP/s时,0.4～0.8的厚径比时,试件端面加载点轴线上没有出现明显凸起点,且端面中心点处等效应力取得最大,又考虑到试件的破坏是从等效应力最大点处最先破裂,故在此种条件下可以保证试件从端面中心点最先起裂,劈裂试验的有效性得到保证.3.3 抗拉强度修正公式根据上述分析可知,试样的破坏最先起裂点是发生在圆盘试样的端面中心点,而不是圆盘内部中心点,如果采用基于平面应力假设的公式计算其抗拉强度得出结果会低于实际抗拉强度,故须对此进行修正.以试样端面中心点的等效应力σG与σt(P为临界荷载,即测试中的最大荷载)的比值k*为修正系数,根据有限差分法结果计算得到k*和厚径比r/h以及加载速率v的关系,进行曲面拟合.得到三维条件下巴西圆盘劈裂抗拉强度修正系数公式:式中,加载速率的单位:MPa/s.拟合曲面如图7所示,图中原点表示实际修正系数,拟合相关系数达到0.923 04,式(9)能够较好的反映厚径比和加载速率对巴西圆盘三维修正系数的影响.得到修正后的抗拉强度为为了进一步说明修正公式的有效性,选取一组0.2 MPa/s下的垫条加载数据代入式(9),各厚径比下修正前后的抗拉强度值如图8所示.从图8可知,修正前,厚径比为0.4下试样的抗拉强度为4.48 MPa,0.5,0.6,0.7,0.8下的抗拉强度依次为4.11,3.14,2.92,2.65 MPa,比厚径比为0.4下分别减小8.2%,29.9%,34.8%,40.8%.修正后,厚径比为0.4下试样的抗拉强度为3.99 MPa,0.5,0.6,0.7,0.8下的抗拉强度依次为3.46,3.57,3.54,3.54 MPa,比厚径比为0.4下分别减小13.3%,10.5%,11.3%,11.3%.修正后的岩石抗拉强度波动值约下降30%,修正后的岩石抗拉强度值几乎不受厚径比的影响.1)在相同的厚径比下,随加载速率的提高,岩石的抗拉强度小幅增加;当采用相同的加载速率时,茅口灰岩抗拉强度均随厚径比的增加而减小,存在一定的尺寸效应.2)圆盘轴线上端面中心点为水平应力最大值,即圆盘是由端面中心点开始起裂,随着加载速率增加,圆盘端面中心点水平拉应力增大,随着厚径比增加,圆盘端面中心点水平拉应力减小,与试验吻合较好.3)抗拉强度修正公式,可以消除厚径比及加载速率对岩石抗拉强度的影响.【相关文献】[1] 周述和.重庆松藻煤矿茅口灰岩岩溶水害与治理[J].中国煤田地质,2005,17(5):65-67.[2] He K Q, Yu Y J, Wang F. Overview of karst geo-environments and karst water resources in north and south China[J]. Environ Earth Sci, 2011,64:1865-1873.[3] 中华人民共和国水利部.水利水电工程岩石试验规程[M].北京:中国水利水电出版社,2001:32-33.[4] Guo H, Aziz N I, Shmidt L C. Rock fracture toughness determination by the Brazilian test[J]. Eng Geol, 1993,33(2):177-178.[5] 徐根,陈枫,肖建清.载荷接触条件对岩石抗拉强度的影响[J].岩石力学与工程学报,2006,25(1):168-173.[6] 杨同,王宝学,孙林,等.垫条方式对岩石劈裂试验的影响分析[J].勘察科学技术,2002(1):3-7.[7] 邓华锋,李建林,朱敏,等.圆盘厚径比对岩石劈裂抗拉强度影响的试验研究[J].岩石力学与工程学报,2012,31(4):792-798.[8] 喻勇,陈平.岩石巴西圆盘试验中的空间拉应力分布[J].岩土力学,2005,25(12):1913-1916.[9] 喻勇.质疑岩石巴西圆盘拉伸强度试验[J].岩石力学与工程学报,2005,24(7):1150-1157.[10] 张盛,梁亚磊,李大伟.圆盘厚度对岩石抗拉强度公式的影响性研究[J].采矿与安全工程学报,2009,26(4):450-454.[11] 尹乾,赵洪辉,邓天慈,等.几何尺寸对岩石抗拉强度影响的试验研究[J].煤矿安全，2014,45(4):17-20.[12] 吴绵拔.加载速率对岩石抗压和抗拉强度的影响[J].岩土工程学报,1982,4(2):97-106.[13] 席道英,谢瑞,张毅,等.加载速率对岩石力学性质及声发射率的影响[C]//中国岩石力学与工程学会岩石动力学专业委员会第四届全国岩石动力学学术会议,1994:19-23.[14] 吕志强.加载速率对煤岩抗拉强度参数影响程度研究[J].煤炭技术,2014,33(10):301-302.[15] 周辉,杨艳霜,肖海斌,等.硬脆性大理岩单轴抗拉强度特性的加载速率效应研究——试验特征与机制[J].岩石力学与工程学报,2013,32(9):1868-1875.。

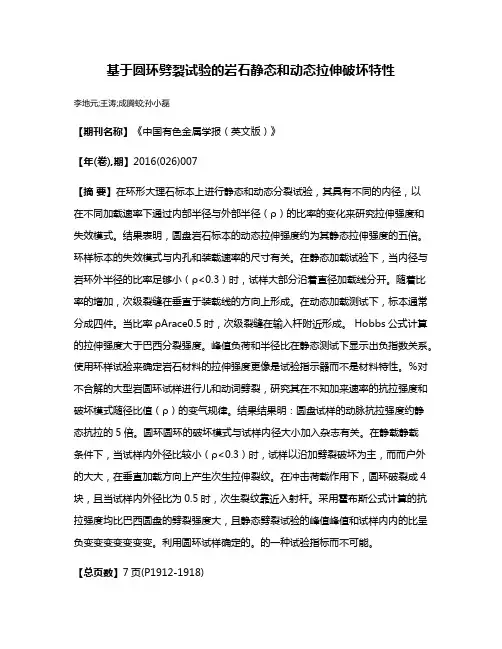

基于圆环劈裂试验的岩石静态和动态拉伸破坏特性
基于圆环劈裂试验的岩石静态和动态拉伸破坏特性李地元;王涛;成腾蛟;孙小磊【期刊名称】《中国有色金属学报（英文版）》【年(卷),期】2016(026)007【摘要】在环形大理石标本上进行静态和动态分裂试验，其具有不同的内径，以在不同加载速率下通过内部半径与外部半径（ρ）的比率的变化来研究拉伸强度和失效模式。
结果表明，圆盘岩石标本的动态拉伸强度约为其静态拉伸强度的五倍。
环样标本的失效模式与内孔和装载速率的尺寸有关。
在静态加载试验下，当内径与岩环外半径的比率足够小（ρ<0.3）时，试样大部分沿着直径加载线分开。
随着比率的增加，次级裂缝在垂直于装载线的方向上形成。
在动态加载测试下，标本通常分成四件。
当比率ρArace0.5时，次级裂缝在输入杆附近形成。
Hobbs公式计算的拉伸强度大于巴西分裂强度。
峰值负荷和半径比在静态测试下显示出负指数关系。
使用环样试验来确定岩石材料的拉伸强度更像是试验指示器而不是材料特性。
％对不合解的大型岩圆环试样进行儿和动词劈裂，研究其在不知加来速率的抗拉强度和破坏模式随径比值（ρ）的变气规律。
结果结果明：圆盘试样的动脉抗拉强度约静态抗拉的5倍。
圆环圆环的破坏模式与试样内径大小加入杂志有关。
在静载静载条件下，当试样内外径比较小（ρ<0.3）时，试样以沿加劈裂破坏为主，而而户外的大大，在垂直加载方向上产生次生拉伸裂纹。
在冲击荷载作用下，圆环破裂成4块，且当试样内外径比为0.5时，次生裂纹靠近入射杆。
采用霍布斯公式计算的抗拉强度均比巴西圆盘的劈裂强度大，且静态劈裂试验的峰值峰值和试样内内的比呈负变变变变变变变。
利用圆环试样确定的。
的一种试验指标而不可能。
【总页数】7页(P1912-1918)【作者】李地元;王涛;成腾蛟;孙小磊【作者单位】中南大学资源与安全工程学院，长沙 410083;中南大学资源与安全工程学院，长沙 410083;中国瑞林工程技术有限公司，南昌 330031;中南大学资源与安全工程学院，长沙 410083【正文语种】中文因版权原因，仅展示原文概要，查看原文内容请购买。
干燥及饱水岩石圆盘和圆环的巴西劈裂强度
第30卷 第3期岩石力学与工程学报 V ol.30 No.32011年3月 Chinese Journal of Rock Mechanics and Engineering March ，2011收稿日期：2010–10–14；修回日期：2011–01–12 基金项目：国家自然科学基金资助项目(10572047)作者简介：尤明庆(1964–)，男，博士，1984年毕业于复旦大学数学系力学专业，现任教授，主要从事岩石力学方面的教学与研究工作。
E-mail ：youmq@干燥及饱水岩石圆盘和圆环的巴西劈裂强度尤明庆，陈向雷，苏承东(河南理工大学 能源科学与工程学院，河南 焦作 454010)摘要：为研究饱水对岩石抗拉强度的影响，对4种岩石的外径50 mm 、厚30 mm 左右的完整圆盘及不同内径(0～20 mm)的圆环进行巴西劈裂试验，对完整圆盘破裂块进行点载荷试验，对标准圆柱试样进行单轴压缩试验。
基于完整圆盘劈裂强度的统计分析，除大理岩之外，其余岩石进行5次重复试验即可消除离散性。
饱水对岩石拉伸强度的影响主要体现在黏结力降低，而对压缩强度的影响还包括内摩擦因数及孔隙压力。
因而巴西劈裂强度的软化系数R t 大于压缩强度的软化系数R c ，而两者大致成线性关系表明圆盘的巴西劈裂与加载点的压应力集中相关；圆环内径增大到20 mm ，干燥与饱水岩石圆环的巴西劈裂载荷大致相同，表明压应力的影响已经减小。
圆环的巴西劈裂载荷随内径大致呈指数关系降低，而弹性力学的分析结果如Hobbs 公式与实际情况差别较大。
关键词：岩石力学；巴西劈裂试验；圆环；干燥和饱水；离散性中图分类号：TU 45 文献标识码：A 文章编号：1000–6915(2011)03–0464–09BRAZILIAN SPLITTING STRENGTHS OF DISCS AND RINGS OF ROCKSIN DRY AND SATURATED CONDITIONSYOU Mingqing ，CHEN Xianglei ，SU Chengdong(School of Energy Science and Engineering ，Henan Polytechnic University ，Jiaozuo ，Henan454010，China )Abstract ：To study the effect of saturation on the tensile strength of rock ，dry and saturated rings of 30 mm in thickness ，50 mm in external diameter ，and 0–20 mm in internal diameter were conducted by Brazilian splitting test for four rocks. The broken discs after Brazilian splitting were point loaded. Dry and saturated cylindrical specimens were uniaxial compressed. Based on the statistical analysis of Brazilian splitting results of discs ，the average strength of repeated test in 5 times may eliminate the dispersion from specimens except marble. The softening coefficient of Brazilian tensile strength is higher than and linear relative to that of uniaxial compressive strength. The influence of saturation on the Brazilian tensile strength mainly results from the high compressive stress in the neighbourhood of the load point and the cohesion decrease. Correspondingly ，the splitting strengths are nearly the same for dry and saturated rings with 20 mm in internal diameter ，which means that the compressive stress does not influence the ring splitting greatly. An exponential equation is proposed for rings to describe the relation between Brazilian splitting force and its inner diameter ；and the Hobbs ′ equation based on the elastic mechanics has great difference from the experimental results.Key words ：rock mechanics ；Brazilian splitting test ；ring ；dry and saturated conditions ；dispersion1 引 言圆盘对径压缩的巴西劈裂试验是规程推荐的岩石抗拉强度测试方法[1～4]；不过，其试验原理和试验结果的可靠性仍需要研究，许多问题早已存在，但缺乏明确的结论。
