开关型霍尔传感器介绍
开关型霍尔传感器的应用原理
1 汽车工业
应ቤተ መጻሕፍቲ ባይዱ于车辆的转向、制动 和速度检测等系统。
2 工业自动化
用于检测物体的位置、运 动和速度等参数。
3 磁性材料
用于检测磁性材料的存在 和性质。
开关型霍尔传感器的优缺点
优点
• 无触点设计 • 高精度 • 可靠性高
缺点
• 受磁干扰影响 • 输出信号受负载影响
结论和总结
开关型霍尔传感器通过利用霍尔效应实现了高可靠性和精确性的触发和输出功能，广泛应用于汽车工业、工业 自动化和磁性材料等领域。
霍尔元件的基本结构
霍尔片
由半导体材料构成，具有特殊结 构，通常是呈平行四边形或矩形 形状。
磁体
为了产生磁场，用于激活霍尔元 件的霍尔效应。
电源
提供电流，使霍尔元件产生霍尔 效应。
开关型霍尔传感器的工作原理
1
电流流经霍尔元件
当电流流经霍尔元件时，会在元件内产
磁场的作用
2
生电势差。
当有磁场施加在霍尔元件上时，会改变
电势差的大小。
3
输出信号
当电势差超过设定阈值时，开关型霍尔 传感器会产生一个输出信号，表示磁场 存在。
开关型霍尔传感器的特点
高可靠性
使用无触点设计，无易损件，寿命长。
易于安装
体积小，安装方便，适用于各种场合。
精确性
可以实现高精度的触发点和输出信号。
耐受恶劣环境
能够耐受高温、低温以及其他恶劣环境。
开关型霍尔传感器的应用领域
开关型霍尔传感器的应用 原理
开关型霍尔传感器是一种利用霍尔效应来实现开关功能的传感器。本文将介 绍霍尔效应、霍尔元件的结构和工作原理，并探讨开关型霍尔传感器的特点、 应用领域以及优缺点。
集成开关型霍尔传感器特性
集成开关型霍尔传感器特 性
► 随着科学技术的发展，测量方法也不断进步，70年代初，光 电技术迅速发展，光敏传感器计时技术在工业和家用电器中 得到大量应用。90年代初，集成霍尔传感器技术得到了迅猛 发展。各种性能的集成霍尔传感器不断涌现，在工业、交通、 通信等领域的自动控制中得到广泛的应用。
► 本实验将学习集成开关型霍尔传感器的特性，并用该传感器 测量弹簧振子的振动周期。集成开关型霍尔传感器测量周期 的优点是装置体积小，可靠性强，价格低廉，特别是它隔着 介质（非磁介质）仍能工作，这些是光电传感器很难做得到 的，因而有广泛的应用前景。
K
T2
► 式中P是一个介于0与1之间的系数（0<P<1），其准确值可以通过实验予
以确定，对柱形弹簧P1/3。PM0称为弹簧的有效质量（亦称折合质量）。
实验原理
3. 霍尔效应及集成开关型霍尔传感器原理
► 一般霍尔器件是四端器件， 有两个电流控制极和两个输 出极。两个电流控制极分别 焊接在霍尔片与y 轴平行的 两个侧面上，而两个输出极 则在与x 轴平行的两侧面中 央焊接引出。
实验原理
2. 周期法测弹簧倔强系数
► 质量为M的物体系于一轻弹簧的自由端，并放置在光滑的水 平台面上，弹簧的另一端固定，这就构成一个弹簧振子。弹 簧振子将在平衡点附近来回作简谐振动，其周期为：
Honeywell 开关型霍尔位置传感器SS400 系列 开关型 说明书
特点：●3.8-30VDC 供电 ● 数字电流沉输出 ● 3针一列PCB 引脚● 方块霍尔设计消除了机械压力效应 ● 磁特性温度补偿● 可定制特殊的动作/释放点 ● 双极，单极，锁存型●很高的输出电流能力——最大绝对电流50mA ● 动点/释放点对称于零点高斯（双极锁存） ● 工作温度范围-40～150℃ ● 封装材料：Plaskon 3300H● 表面封装型号：SS400-S （切短或整形的引脚）SS400 内含整个温度范围的热平衡集成电路，负的温度补偿特性能与低成本磁钢负温度系数为最佳匹配带宽间隙调整提供了SS400 在3.8～30VDC 电源电压范围内特别稳定的工作特性。
SS400能连续输出20mA 电流，最大绝对电流为50mA.SS411A 双极3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值G 70-701565-651560-601560-601265-651270-7010mT 7.0-7.01.56.5-6.51.56.0-6.01.56.0-6.01.26.5-6.51.27.0-7.01.0注：当锁存型突然掉电后，其输出在上电后可能改变状态，在足够强的磁场中，传感器的输出由所在磁场决定。
上升(10-90%)下降(90-10%)最大动作点最小释放点最小回差最大动作点最小释放点最小回差最大动作点最小释放点最小回差最大动作点最小释放点最小回差最大动作点最小释放点最小回差最大动作点最小释放点最小回差选型指南型号磁场类型供电电压（VDC ）供电电流（最大值)输出类型输出电压（最大值）输出电流（最大值）*输出漏电流（最大值）输出开关时间Vcc=12V ，RL=1.6K C=20pF 磁特性-40℃0℃25℃85℃125℃150℃SS413A 双极3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值SS441A 单极3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值SS443A 单极3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值SS449A 单极3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值SS461A 锁存3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值SS466A 锁存3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值G 140-14020140-14020140-14020140-14020140-14020140-14020mT 14.0-14.02.014.014.02.014.0-14.02.014.0-14.02.014.0-14.02.014.0-14.02.0G 1352015117201811520201201515123158125105mT 13.52.01.511.72.01.811.52.02.012.01.51.512.31.50.812.51.00.5G 21580251908025180752518070151906010200555mT 21.58.02.519.58.02.518.07.52.5187.01.519.06.01.020.05.50.5G 435210304002303039023530400215304102003042018530mT 43.521.03.040.023.03.039.023.53.040.021.53.041.020.03.042.018.53.0G 110-1105090-905085-855085-8550100-10050110-11050mT 11.0-11.05.09.0-9.05.08.5-8.55.08.5-8.55.010.0-10.05.011.0-11.05.0G 200-200200185-185200180-180200180-180190180-180160185-185140mT 20.0-20.020.018.5-18.520.018.018.020.018.0-18.019.018.0-18.016.018.5-18.514.0注：可订购安装在线带和卷带上的SS400，引脚上间距0.1”, 每个卷带3000个SS400传感器。
开关型霍尔传感器的应用原理
开关型霍尔传感器工作温度范围受到
限制，在高温和高热条件下，它们的
性能可能有所损失。
3
只适用于磁性质材料
它们只能检测磁性质材料上的磁场， 无法检测非磁性质材料上的磁场。
结论
霍尔传感器应用广泛
霍尔传感器是一种多方面的传感器，根据所需 检测功能，可分为开关型霍尔传感器、线性霍 尔传感器和角度霍尔传感器。
开关型霍尔传感器越来越受欢迎
开关型霍尔传感器由于其广泛的应用场合，可 靠的性能和小巧的尺寸而越来越受欢迎。
开关型霍尔传感器的构造和工作原理
构造
开关型霍尔传感器通常由霍尔元件、电子芯片和输出震荡电路组成。
工作原理
当有磁场与开关型霍尔传感器相遇时，输出震荡电路会产生输出信号，这个原理可以用于检 测位置和距离。
优点
开关型霍尔传感器不受光、液体或其他杂音的干扰；与其他传感器的对比，它的响应时间更 短，更安全。
开关型霍尔传感器的应用领域
汽车电子系统
应用于测量车速、排气、制动 和地图缩放。
水流量测量
充电插座
应用于测量流量、流速和位置， 可用于设备监测和管理。
应用于检测手机是否正确插入 充电器，以避免短路。
开关型霍尔传感器与其他传感器的对比
1 光敏传感器
光敏传感器只能用于定 位光的位置，只有在温 暖、干燥和光线充足的 情况下才能正常工作。
开关型霍尔传感器的应用 原理
霍尔传感器能够通过霍尔效应检测电流，投入了不同场合的使用。最常见的 是用于开关型霍尔传感器，本文将详细介绍它们的应用原理。
霍尔效应的介绍
霍尔效应是电磁学原理的一部分，指当磁场与传导电流垂直时会产生电压。 这一现象被广泛应用于力传感器、霍尔传感器、刹车、发电和磁记录等领域。
霍尔传感器解析

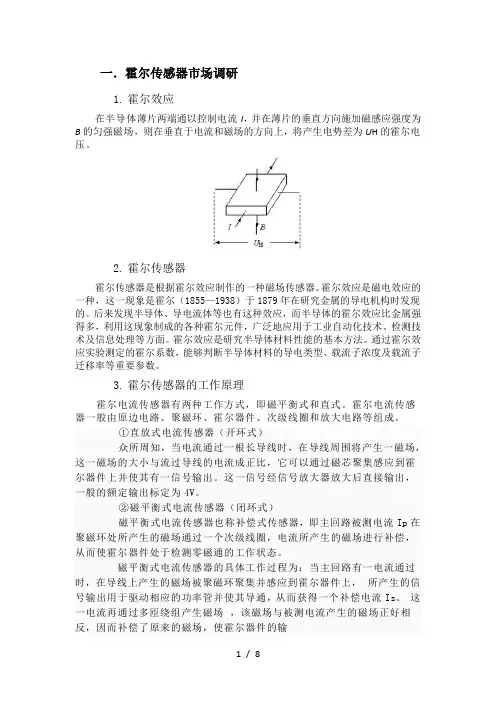

一．霍尔传感器市场调研1.霍尔效应在半导体薄片两端通以控制电流I，并在薄片的垂直方向施加磁感应强度为B的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为U H的霍尔电压。
2.霍尔传感器霍尔传感器是根据霍尔效应制作的一种磁场传感器。
霍尔效应是磁电效应的一种，这一现象是霍尔（1855—1938）于1879年在研究金属的导电机构时发现的。
后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。
霍尔效应是研究半导体材料性能的基本方法。
通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。
3.霍尔传感器的工作原理霍尔电流传感器有两种工作方式，即磁平衡式和直式。
霍尔电流传感器一般由原边电路、聚磁环、霍尔器件、次级线圈和放大电路等组成。
①直放式电流传感器（开环式）众所周知，当电流通过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，它可以通过磁芯聚集感应到霍尔器件上并使其有一信号输出。
这一信号经信号放大器放大后直接输出，一般的额定输出标定为4V。
②磁平衡式电流传感器（闭环式）磁平衡式电流传感器也称补偿式传感器，即主回路被测电流Ip在聚磁环处所产生的磁场通过一个次级线圈，电流所产生的磁场进行补偿，从而使霍尔器件处于检测零磁通的工作状态。
磁平衡式电流传感器的具体工作过程为：当主回路有一电流通过时，在导线上产生的磁场被聚磁环聚集并感应到霍尔器件上，所产生的信号输出用于驱动相应的功率管并使其导通，从而获得一个补偿电流Is。
这一电流再通过多匝绕组产生磁场，该磁场与被测电流产生的磁场正好相反，因而补偿了原来的磁场，使霍尔器件的输出逐渐减小。
当与Ip与匝数相乘所产生的磁场相等时，Is不再增加，这时的霍尔器件起指示零磁通的作用，此时可以通过Is来平衡。
霍尔传感器简介
量 出 磁场 就可 确定 导线 中 电 流 的 大 小 利 用
,
如图
所示 其 中
,
,
“
为 工作点 开 的磁
”
“
”
这 一 原 理 可 以设 计制 成 霍尔 电 流传 感器 其 优
点 是不 与 被测 电路 发 生 电 接触 不 影 响被测 电
,
感 应 强 度 旧 即 为 释 放 点 关 的 磁 感应 强 度
家霍 尔 于
年 研究 载 流 导 体在 磁 场 中受 力
受检测 对 象 本 身 的磁 场 或磁 特 性 后者 是 检测 受检对 象上 人 为 设 置 的 磁场 这个 磁场 是被检
测 的信 息 的 载体 通 过它 将许 多 非 电 非磁 的
, , 、 ,
,
的性 质 时 发现 的 二 霍 尔元 件
根 据霍 尔 效 应 人 们 用 半 导 体 材 料制 成 的
地
物出
图
二 霍尔 传 感 器 的分 类
霍 尔 传感 器 分 线 性 型 霍 尔 传 感 器 和 开 关
型 霍尔传 感 器两种 一 线 性 型 霍 尔 传感 器 由霍 尔元 件 线 性
、
放大器 和 射 极跟 随器 组 成 它 输 出模 拟量
图
,
二 开关 型 霍 尔传感 器 由稳 压 器 霍尔元
,
、
式中
,
传感 器 霍 尔 传 感 器 在 工 业 生 产 交 通 运 输 和
日 常 生 活 中有 着 非 常 广泛 的 应用
、
一 霍 尔 效应 霍 尔 元件 霍尔 传 感 器
一
、
传 感器
霍尔 传感 器也 称为霍 尔集 成 电 路 其外 形 较小 如 图
4种霍尔开关Hall IC的介绍及原理
有四品种型的开关霍尔传感器霍尔开关hall ic：单极、双极、锁存、全极霍尔开关的输出端是以磁感应强度B 来表征的，当B 值到达一定的水平（如B1）时，霍尔开关外部的触发器翻转，霍尔开关的输入电平形态也随之翻转。
输入端普通采用晶体管输入，和接近开关相似有NPN、PNP、常开型、常闭型、锁存型（双极性）、双信号输入之分。
霍尔开关具有无触电、低功耗、长运用寿命、呼应频率初等特点，外部采用环氧树脂封灌成一体化，因此能在各类恶劣环境下牢靠的任务。
霍尔开关可使用于接近开关，压力开关，里程表等，做为一种新型的电器配件。
单极霍尔：AH44E AH44L AH443 AH201 ATS137 AH543 S3144 S137 A3144 A04E A1101 用于无触点开关，汽车点火器，刹车电路，地位、转速检测与控制，平安报警安装，纺织控制零碎……双极霍尔AH513 AH3172 AH413 AH512 AH6851 AH173 AH175 S41 S73276 277 EW732 177 EW632 用于无触点开关，电机风扇线性霍尔：AH49E AH3503 SS495A SS496A A1321LUA A1321EUA 用于运动检测器，齿轮传感器，接近检测器，电流电压功率测量，厚度测量，电动车、汽车调速……全极性微功耗霍尔4913 AH3661 用于手机、水表、相机、笔记本电脑、手电筒……美国ALLEGRO A1104EU A1104EUA A1104LU A1104LUA A1104ELHLT 贴片23封装A1101EU A1101EUA A1101LU A1101LUA A1101ELT 贴片23封装A1102LLHLT 贴片23封装A3280LUA A1302EUA A1321LUA 美国HONEYWELL SS495A SS496A SS496B SS413A SS411A 日本AKE EW732 EW6321 EW512 HW302B HW322B （是HW302B的晋级产物）德国MELEXIS 17CA MLX90217A1104开关型霍尔的任务原理霍尔开关hall ic霍尔传感器的外形图和与磁场的作用关系。
霍尔开关集成传感器的工作原理
霍尔开关集成传感器的工作原理嗨，朋友们！今天咱们来聊一聊一个超级有趣的东西——霍尔开关集成传感器。
这玩意儿可神奇了呢！我有个朋友小李，他是个电子设备迷。
有一次他拿着一个小玩意儿跟我显摆，说这就是霍尔开关集成传感器。
我当时就懵了，这是啥呀？他就开始给我讲起来。
咱们先想象一下，这个霍尔开关集成传感器啊，就像是一个特别敏锐的小侦探。
在它的世界里，磁场就是它要探寻的秘密。
这个传感器的核心部分是霍尔元件。
这霍尔元件可不得了，它就像一个有超能力的小薄片。
当把这个霍尔元件放在磁场里的时候，就会发生奇妙的事情。
电子们在这个元件里就像一群调皮的小虫子，磁场一出现，它们就会受到影响，改变自己的运动方向。
这就导致了霍尔元件的两侧会出现电压差，哎呀，这就像是在平静的湖面上突然出现了高低不同的水位一样神奇。
我当时就问小李：“这电压差有啥用呢？”小李嘿嘿一笑说：“这用处可大了去了！”你看啊，这个霍尔开关集成传感器内部呢，有一些电路是专门来检测这个电压差的。
这就好比是有个小裁判，时刻盯着这个电压差的变化。
当这个电压差达到一定的数值的时候，就好像是小裁判吹响了哨子，这个时候传感器就会改变自己的输出状态。
比如说，从低电平变成高电平，或者反过来。
这就像是一个开关被打开或者关上了一样。
再来说说它在实际中的应用吧。
我有个同学小王，他在一个汽车制造厂里工作。
他跟我说，在汽车里这个霍尔开关集成传感器可发挥着大作用呢。
比如说汽车的车轮速度检测。
车轮在转动的时候，旁边有个小磁铁跟着转，这就会产生一个变化的磁场。
霍尔开关集成传感器就在旁边，它就像一个忠诚的小卫士，时刻感受着这个磁场的变化。
一旦磁场变化了，它就会把这个信息传递出去，这样汽车的控制系统就能知道车轮的转速了。
这多厉害啊！要是没有这个传感器，汽车的一些安全系统，像防抱死系统之类的，可就没法正常工作了。
这就好比一个人的眼睛看不见了，走路都得磕磕碰碰的。
还有在我们日常用的手机里，也有霍尔开关集成传感器的身影呢。
霍尔传感器开关实验报告
一、实验目的1. 了解霍尔效应原理及其在电量、非电量测量中的应用概况；2. 熟悉霍尔传感器的工作原理及其性能；3. 掌握开关型霍尔传感器测量转速和震动的基本方法；4. 通过实验，验证霍尔传感器在测量中的应用效果。
二、实验原理霍尔效应是指当电流通过一个导体或半导体时，若在导体或半导体两侧施加垂直于电流方向的磁场，则会在导体或半导体内部产生一个垂直于电流方向和磁场方向的电压，即霍尔电压。
根据霍尔效应，可以制作出霍尔传感器，用于测量磁场的强度和方向。
开关型霍尔传感器是一种利用霍尔效应将磁场变化转换为电信号输出的传感器。
当磁场穿过霍尔元件时，会在元件内部产生霍尔电压，该电压经过放大和整形后，输出一个开关信号。
当磁场强度超过设定阈值时，开关信号由低电平变为高电平；当磁场强度低于设定阈值时，开关信号由高电平变为低电平。
三、实验器材1. 开关型霍尔传感器；2. STM32开发板；3. 直流电源；4. 连接电缆；5. 转速实验装置；6. 震动实验装置；7. 示波器；8. 计算机编程软件。
四、实验步骤1. 连接实验器材：将开关型霍尔传感器和STM32开发板通过电缆连接，将直流电源与开发板连接；2. 编写程序：利用STM32开发板的编程软件编写程序，实现显示霍尔传感器测试结果、震动测量和转速测量等功能；3. 转速实验：将霍尔传感器固定在转速实验装置的轴上，当轴转动时，霍尔传感器输出脉冲信号，通过编程软件计算转速；4. 震动实验：将霍尔传感器固定在震动实验装置上，当装置震动时，霍尔传感器输出脉冲信号，通过编程软件计算震动频率；5. 测试与分析：通过示波器观察霍尔传感器的输出信号，分析信号特点，并与理论计算结果进行对比。
五、实验结果与分析1. 转速实验：实验结果显示，霍尔传感器输出的脉冲信号频率与转速实验装置的实际转速基本一致，说明霍尔传感器可以准确测量转速；2. 震动实验：实验结果显示，霍尔传感器输出的脉冲信号频率与震动实验装置的实际震动频率基本一致，说明霍尔传感器可以准确测量震动频率；3. 信号分析：通过示波器观察霍尔传感器的输出信号，发现信号为矩形脉冲，具有较好的稳定性和重复性。
开关型霍尔式传感器工作原理
开关型霍尔式传感器工作原理开关型霍尔式传感器是一种常用的磁敏传感器，它利用霍尔效应来检测磁场的变化并输出相应的电信号。
它主要由霍尔元件、信号调理电路和输出电路等组成。
霍尔元件是传感器的核心部分，它通常采用硅材料制成，具有特殊的电子结构。
当霍尔元件受到外加磁场作用时，电子将受到洛伦兹力的作用而发生偏转，从而在器件的两侧形成一个电势差。
这个电势差与外加磁场的强度和方向有关。
霍尔元件的特点是对静态和动态磁场都有很好的响应，具有高灵敏度和快速响应的特点。
信号调理电路是为了提高传感器的性能而设计的。
它主要用来放大和滤波霍尔元件输出的微弱电信号，以便更好地传递给输出电路。
信号调理电路可以根据具体的应用需求设计，常见的有放大器、滤波器和温度补偿电路等。
输出电路是将信号调理电路的输出信号转换为实际应用所需的电信号。
在开关型霍尔式传感器中，输出电路通常采用开关电路的形式，当输入信号超过设定阈值时，输出电路将切换为高电平或低电平，以实现信号的开关输出。
开关型霍尔式传感器的工作原理可以简单描述为：当磁场作用于霍尔元件时，霍尔元件产生电势差，经过信号调理电路放大并滤波后，输出电路将其转换为开关信号输出。
当磁场强度超过设定阈值时，输出电路将切换为高电平或低电平，以实现开关控制。
开关型霍尔式传感器具有许多优点。
首先，它具有非接触式检测的特点，可以避免机械接触带来的磨损和故障。
其次，它对磁场的响应速度非常快，可以实时监测磁场的变化。
此外，它还具有较高的精度和稳定性，可以在恶劣的工作环境下正常工作。
开关型霍尔式传感器在许多领域有着广泛的应用。
例如，它可以用于车辆的转向角度检测、发动机的转速检测、电机的控制以及安全系统的磁场检测等。
它的小巧尺寸和灵活性使得它可以方便地集成到各种设备中。
开关型霍尔式传感器通过霍尔效应实现了对磁场变化的检测，并输出相应的电信号。
它具有非接触式、高灵敏度和快速响应等优点，在许多领域有着广泛的应用前景。
霍尔元件分类及其特性
二：霍尔传感器由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个芯片上，称之为霍尔传感器。
霍尔传感器也称为霍尔集成电路，其外形较小，如下图所示，是其中一种型号的外形图三：霍尔传感器的分类霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种: 1.线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。
2.开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。
配合差分放大器使用霍尔元件产生的电势差很小，一般在毫伏量级，所以在使用时要进行一定的放大处理（如下图）配合触发器用在上述电路的基础上，再添加一个施密特触发器用作阈值检测，则可以使霍尔器件输出数字信号,结构图如下：集成场效应管在上述电路的基础上添加一个场效应管，可以增强霍尔开关的驱动能力（可以直接驱动LED、继电器等）四：霍尔传感器的特性1.线性型霍尔传感器的特性2.开关型霍尔传感器的特性3.如图4所示，其中BOP为工作点“开”的磁感应强度，BRP 为释放点“关”的磁感应强度当外加的磁感应强度。
超过动作点Bop时，传感器输出低电平，当磁感应强度降到动作点Bop 以下时，传感器输出电平不变，一直要降到释放点BRP时，传感器才由低电平跃变为高电平。
Bop与BRP之间的滞后使开关动作更为可靠。
A3144是开关霍尔传感器五：开关型霍尔传感器开关型霍尔传感器主要用于测转数、转速、风速、流速、接近开关、关门告知器、报警器、自动控制电路等。
1．测转速或转数如图所示，在非磁性材料的圆盘边上粘一块磁钢，霍尔传感器放在靠近圆盘边缘处，圆盘旋转一周，霍尔传感器就输出一个脉冲，从而可测出转数（计数器），若接入频率计，便可测出转速。
如果把开关型霍尔传感器按预定位置有规律地布置在轨道上，当装在运动车辆上的永磁体经过它时，可以从测量电路上测得脉冲信号。
根据脉冲信号的分布可以测出车辆的运动速度。
开关型霍尔传感器的应用
匕牛一 」 演
仁千 曰
吕
勺
‘
。
,
‘ 』十
由施 密 特 触 发 器 组 成
塑 料封 装 地 输入
,
将放
大 后 的模 拟 信 号 转 变 成 数 字
高 压 电送 至 相
应 气 缸 的火 花
②
℃变能 输 出为矩 形 脉 冲 温 度补 偿
。
、
一
⑤
磁能就在
荡起 来
,
、
电压 保 护 功 能
。
、
霍尔 元 件
。
、
电路 中振 形成
。
拼 闷 卜 仍 叫
日
阵
输出
将磁 信号 转 变 成 电 信号
‘
放 大 器 采 用 差 动放 大 器 将 霍 尔 元 件 产 生 的微 弱 的 电 信
号 进行放 大 处 理
。
、
,
以 上 的
交 流 电压
此
触发 器
,
电压 经 点 火 线
工
压电 报警器
扭
塞产生 电火
花
,
电路
。
、
使温 度从
一
一
十
点燃 气 缸
。
电路 正 常工 作
,
输 出驱动 器 一 般 设 计成集 电
,
中 的燃 油
随
,
极 开 路输 出结 构
。
带 负 载 能 力强
接 口 方便
。
输 出 电流 可 达
着 汽 车 发 动机旋 转 上 述 过 程周 而 复始
霍 尔 式 防 盗 报管 器
。
图
是 国产
、
型 高 温 霍 尔开 关 电路
霍尔传感器开放型实验报告
开放型实验报告实验名称：霍尔传感器综合应用学院：专业：班级学号：学生姓名：实验日期：评分：教师签名：1 实验目的（1）了解霍尔效应原理及其在电量、非电量测量中的应用概况；（2）熟悉霍尔传感器的工作原理及其性能；（3）掌握开关型霍尔传感器测量电机转速的方法；（4）掌握线性霍尔传感器测量大电流的方法。
2 文献综述2.1 霍尔传感器的介绍霍尔传感器是根据霍尔效应制作的一种磁敏传感器。
通俗的说就是一种能将磁信号转换为电信号的输入换能器，它的用途很广, 是一种很有前途的器件。
我国生产的s L 300o系列集成开关式霍尔效应传感器是目前国际上较为先进的一种开关式磁敏器件, 是无触点、无磨议的较理想的磁电转换器件，如图1所示。
此外，还有线性型霍尔传感器，它由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量，如图二所示。
a)结构b)符号图1 开关型霍尔传感器a)结构b)符号c)外形图2 线性型霍尔传感器2.1.1 霍尔传感器的大电流检测方法电流检测有很多方法：如电流表直接测量法、电流-电压转换法（包括取样电阻法、反馈电阻法）、电流-频率转换法、电流-磁场转换法、电流互感器法等。
电流表直接测量法对于串入电流表不方便或没有适当量程的电流表的情况，是行不通的。
在电流-电压转换法中取样电阻法比较适合于测量较大的电流，而反馈电阻法比较适合测量小电流，但是同电流表直接测量法一样，需要截断电流回路。
2.1.2 霍尔传感器的性能指标霍尔传感器需要满足特定的性能指标，如灵敏度，分辨率等。
在开关和距离探测应用中需要的磁场强度在5到100mT之间，然而在存储应用中需要的磁场强度仅在10UT到10MT之间。
1A的直流导线表面就能产生约100UT的磁场。
根据应用的不同，来确定霍尔传感器的性能参数，进而选择合适的霍尔传感技术。
例如高密度二进制磁性存储就要求高的空间分辨率，线性磁性探测就不需要这样。
选择霍尔传感器的主要指标如下：（1）技术可能性评估（2）制造成本（3）应用环境（4）霍尔传感器的几何形状（5）灵敏度，输出信号参数（6）信噪比，磁场分辨率（7）线性度等等2.1.3 霍尔传感器的国内外发展状况霍尔传感器具有许多优点，它们的结构牢固，体积小，重量轻，寿命长，安装方便，功耗小，频率高（可达1MHZ），耐震动，不怕灰尘、油污、水汽及盐雾等的污染或腐蚀。
霍尔传感器（HallSensor）分类和工作原理及其应用
霍尔传感器（HallSensor）分类和工作原理及其应用一，霍尔传感器(Hall Sensor)分类单极霍尔开关、双极霍尔开关、全极霍尔开关、无极霍尔开关、贴片霍尔开关、玩具霍尔开关、插件霍尔开关二，霍尔传感器(Hall Sensor)工作原理什么是霍尔传感器?霍尔传感器是根据霍尔效应制作的一种磁场传感器。
霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低，霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使该电压放大到足以输出较强的信号。
若使霍尔集成电路起传感作用，需要用机械的方法来改变磁感应强度。
霍尔效应传感器属于被动型传感器，它要有外加电源才能工作，这一特点使它能检测转速低的运转情况。
直流电机在转动过程中，绕组中的电流要不断地改变方向，以使转子向一个方向转动。
其中，有刷电机是采用电刷与换相器通过机械接触的方式进行换相的。
所以电刷在高速转动的时候会产生很大磨损，需要经常清理碳屑，如果电刷完全磨损了需要更换电刷，这都使得有刷电机的使用保养难度大大增强。
而无刷电机则是通过霍尔传感器检测出绕组实时运转位置的信号，再通过微处理器或专用芯片对采集的信号进行处理，并实时控制相应的驱动电路对电机绕组进行控制。
由于无刷电机的换相是通过传感器及相关电路进行的，所以无刷电机没有电刷与换相器的机械接触与磨损，不需要经常换电刷等易损器件，从而可有效提高电机的使用寿命，减少维修费用。
手机中的霍尔传感器(Hall Sensor），作用原理是霍尔磁电效应，当电流通过一个位于磁场中的导体时，磁场会对导体中的电子产生一个垂直于电子运动方向上的的作用力，从而在导体的两端产生电势差。
主要运用在翻盖解锁、合盖锁定屏幕等功能当中。
玩具用双输出霍尔开关DH482DH482是由混合信号CMOS工艺制造的霍尔IC，元件内部采用先进的斩波稳定技术，因而能提供准确和稳定的磁转换点。
DH482有两个输出，输出1对S极敏感，输出2对N极敏感。
[必读]霍尔传感器和光电传感器
![[必读]霍尔传感器和光电传感器](https://img.taocdn.com/s3/m/8543d004a31614791711cc7931b765ce05087ac5.png)
霍尔传感器是根据霍尔效应制作的一种磁场传感器。
霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall，1855—1938）于1879年在研究金属的导电机构时发现的。
后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。
霍尔效应是研究半导体材料性能的基本方法。
通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。
分类霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种（一）线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。
（二）开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。
理论基础流体中的霍尔效应是研究“磁流体发电”的理论基础。
1）电流传感器必须根据被测电流的额定有效值适当选用不同的规格的产品。
被测电流长时间超额，会损坏末极功放管（指磁补偿式），一般情况下，2倍的过载电流持续时间不得超过1分钟。
（2）电压传感器必须按产品说明在原边串入一个限流电阻R1，以使原边得到额定电流，在一般情况下，2倍的过压持续时间不得超过1分钟。
（3）电流电压传感器的最佳精度是在原边额定值条件下得到的，所以当被测电流高于电流传感器的额定值时，应选用相应大的传感器；当被测电压高于电压传感器的额定值时，应重新调整限流电阻。
