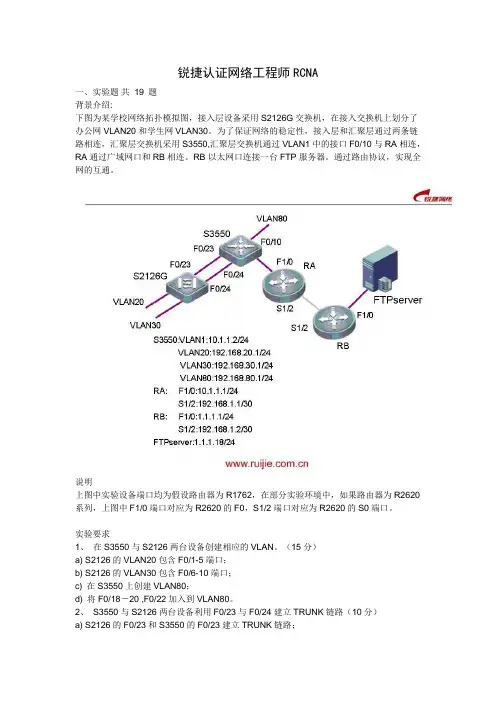

锐捷网络工程师培训资料技能大赛同道人社区————2008-11-2419:19交换机配置命令模式EXEC模式：用户模式switch>交换机信息的查看，简单测试命令特权模式switch#查看、管理交换机配置信息，测试、调试配置模式：全局配置模式switch(config)#配置交换机的整体参数接口配置模式switch(config-if)#配置交换机的接口参数进入全局配置模式Switch＃c onfigure terminalSwitch(config)#exitSwitch#进入接口配置模式Switch(config)#interface fastethernet0/1Switch(config-if)#exitSwitch(config)#从子模式下直接返回特权模式Switch(config-if)#endSwitch#命令行其他功能获得帮助switch#?switch#show?命令简写全写：switch#configure terminal简写：Switch#config使用历史命令Switch#(向上键)Switch#(向下键)配置交换机Telnet功能配置远程登陆密码Switch(config)#enable secret level10ruijIE配置进入特权模式密码Switch(config)#enable secret level150ruijIE为交换机配置管理IPSwitch(config)#interface vlan1Switch(config-if)#no shutdownSwitch(config-if)#ip address192.168.1.1255.255.255.0 Switch(config-if)#end配置文件的管理保存配置将当前运行的参数保存到flash中用于系统初始化时初始化参数Switch#copy running-config startup-configSwitch#write memorySwitch#write删除配置永久性的删除flash中不需要的文件使用命令delete flash:config.text删除当前的配置：在配置命令前加no例：switch(config-if)#no ip address查看配置文件内容Switch#show configure查看保存在FLASH里的配置信息Switch#show running-config查看RAM里当前生效的配置配置Port VLAN创建VLAN10，将它命名为test的例子Switch#configure terminalSwitch(config)#vlan10Switch(config-vlan)#name testSwitch(config-vlan)#end把接口0/10加入VLAN10Switch#configure terminalSwitch(config)#interface fastethernet0/10Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan10Switch(config-if)#end将一组接口加入某一个VLANSwitch(config)#interface range fastethernet0/1-8，0/15，0/20 Switch(config-if-range)#switchport access vlan20注：连续接口0/1-8，不连续接口用逗号隔开，但一定要写明模块编号配置Tag VLAN-Trunk把Fa0/1配成Trunk口Switch#configure terminalSwitch(config)#interface fastethernet0/1Switch(config-if)#switchport mode trunk把端口Fa0/20配置为Trunk端口，但是不包含VLAN2：Switch(config)#interface fastethernet0/20Switch(config-if)#switchport trunk allowed vlan remove2Switch(config-if)#endNative VLAN配置命令：Switch(config-if)#switchport trunk native vlan20Switch(config-if)#end注意：每个Trunk口的缺省native VLAN是VLAN1在配置Trunk链路时，请确保连接链路两端的Trunk口属于相同的native VLAN 保存/清除VLAN信息将VLAN信息保存到flash中Switch#write memory从flash中只清除VLAN信息从RAM中删除VLANSwitch(config)#no vlan VLAN-id生成树协议的配置开启生成树协议Switch(config)#Spanning-tree关闭生成树协议Switch(config)#no Spanning-tree配置生成树协议的类型Switch(config)#Spanning-tree mode stp/rstp锐捷全系列交换机默认使用MSTP协议配置交换机优先级Switch(config)#spanning-tree priority<0-61440>(“0”或“4096”的倍数、共16个、缺省32768)恢复到缺省值Switch(config)#no spanning-tree priority配置交换机端口的优先级Switch(config)#interface interface-type interface-number Switch(config-if)#spanning-tree port-priority number配置STP、RSTPSpanning Tree的缺省配置：关闭STPSTP Priority是32768STP port Priority是128STP port cost根据端口速率自动判断Hello Time2秒Forward-delay Time15秒Max-age Time20秒可通过spanning-tree reset命令让spanning tree参数恢复到缺省配置查看生成树协议配置显示生成树状态Switch#show spanning-tree显示端口生成树协议的状态Switch#show spanning-tree interface fastethernet<0-2/1-24>配置aggregate port将该接口加入一个APSwitch＃c onfigure terminalSwitch(config)#interface interface-type interface-idSwitch(config-if-range)#port-group port-group-number如果这个AP不存在，可自动创建AG端口查看聚合端口的汇总信息Switch#show summary查看聚合端口的流量平衡方式Switch#show aggregateport load-balance路由器上配置telnet第一步:配置端口地址RouterA#configure terminal！进入全局配置模式RouterA(config)#interface fastethernet1/0！进入路由器接口配置模式RouterA(config-if)#ip address192.168.0.1255.255.255.0！配置路由器管理接口IP地址RouterA(config-if)#no shutdown！开启路由器f1/0接口第二步：配置远程登录密码RouterA(config)#line vty04！进入路由器线路配置模式RouterA(config-line)#login！配置远程登录RouterA(config-line)#password star！设置路由器远程登录密码为“star”RouterA(config-line)#end第三步：配置路由器特权模式密码RouterA(config)#enable secret star！设置路由器特权模式密码为“star”或者RouterA(config)#enable password star查看配置文件show version！查看版本及引导信息show running-config！查看运行配置show startup-config！查看用户保存在NVRAM中的配置文件保存配置文件Router#copy running-config startup-configRouter#write memoryRouter#write删除配置文件Router#delete flash:config.text！删除初始配置文件查看路由信息router#show ip routeCodes:C-connected，S–static，R–RIP，O-OSPFIA-OSPF inter area，E1-OSPF external type1E2-OSPF external type2，*-candidate defaultGateway of last resort is10.5.5.5to network0.0.0.0172.16.0.0/24is subnetted,1subnetsC172.16.11.0is directly connected,serial1/2O E2172.22.0.0/16[110/20]via10.3.3.3,01:03:01,Serial1/2S*0.0.0.0/0[1/0]via10.5.5.5静态路由配置命令配置静态路由用命令ip routerouter(config)#ip route[网络编号][子网掩码][转发路由器的IP地址/本地接口]例：ip route192.168.10.0255.255.255.0serial1/2例：ip route192.168.10.0255.255.255.0172.16.2.1静态路由描述转发路径的方式有两种指向本地接口（即从本地某接口发出）指向下一跳路由器直连接口的IP地址（即将数据包交给X.X.X.X）配置默认路由：router(config)#ip route0.0.0.00.0.0.0[转发路由器的IP地址/本地接口] RIP路由协议的版本RIPv1有类路由协议，不支持VLSM以广播的形式发送更新报文不支持认证RIPv2无类路由协议，支持VLSM以组播的形式发送更新报文支持明文和MD5的认证配置RIP协议配置步骤1、开启RIP路由协议进程Router(config)#router rip2、申请本路由器参与RIP协议的直连网段信息Router(config-router)#network192.168.1.03、指定RIP协议的版本2(默认是version1)Router(config-router)#version24、在RIPv2版本中关闭自动汇总Router(config-router)#no auto-summary查看RIP配置信息验证RIP的配置Router#show ip protocols显示路由表的信息Router#show ip route清除IP路由表的信息Router#clear ip route在控制台显示RIP的工作状态Router#debug ip ripOSPF协议OSPF配置如下：1、创建loopback接口，定义ROUTE IDrouterA(config)#interface loopback10routerA(config)#ip address192.168.100.1255.255.255.0 2、开启OSPF进程routerA(config)#router ospf1010代表进程编号，只具有本地意义3、申请直连网段routerA(config-router)#network10.1.1.00.0.0.255area0注意反掩码和区域号查看OSPF配置信息验证OSPF的配置Router#show ip ospf显示路由表的信息Router#show ip route清除IP路由表的信息Router#clear ip route在控制台显示OSPF的工作状态Router#debug ip ospf三层交换的路由功能三层交换机默认开启路由功能Switch(config)#ip routing(开启三层交换机路由功能)三层交换机配置路由接口的两种方法开启三层交换机物理接口的路由功能Switch(config)#interface fastethernet0/5Switch(config-if)#no switchportSwitch(config-if)#ip address192.168.1.1255.255.255.0Switch(config-if)#no shutdown关闭物理接口路由功能Switch(config-if)#switchport采用SVI方式（switch virtual interface）Switch(config)#interface vlan10Switch(config-if)#ip address192.168.1.1.255255.255.0Switch(config-if)#no shutdown三层交换机和路由器相连的网络方法一(SVI)：Switch(config)#interface f0/10Switch(config-if)#switchport access vlan10Switch(config-if)#exitSwitch(config)#interface vlan10switch(config-if)#ip address 192.168.10.1255.255.255.0Switch(config-if)#no shutdown方法二(路由接口)：Switch(config)#interface f0/10Switch(config-if)#no switchportSwitch(config-if)#ip address192.168.10.1255.255.255.0 Switch(config-if)#no shutdown三层交换机路由协议的配置静态路由Switch(config)#ip route x.x.x.x x.x.x.x[x.x.x.x/interface] RIPSwitch(config)#router ripSwitch(config-router)#network X.X.X.XSwitch(config-router)#version2注：三层交换机不支持no auto-summaryOSPFSwitch(config)#router ospfSwitch(config)#network X.X.X.X X.X.X.X area x查看三层交换机路由配置查看路由接口信息Switch#show ip interface查看路由表Switch#show ip route查看动态路由协议Switch#show ip ripSwitch#show ip ospfPPP的配置路由器上的配置RA(config)#interface serIEl1/2RA(config-if)#encapsulation ppp注：路由器广域网默认封装方式为HDLCPAP验证的配置客户端（被验证方）RA(config)#interface seril0RA(config-if)#encapsulation pppRA(config-if)#ppp pap sent-username ruijIE password123服务端（验证方）RB(config)#username ruijIE password123RB(config)#interface seril0RB(config-if)#encapsulation pppRB(config-if)#ppp authentication papCHAP认证配置客户端（被验证方）RA(config)#username RB password123RA(config)#interface serial0RA(config-if)#encapsulation ppp服务端（验证方）RB(config)#username RA password123RB(config)#interface serial0RB(config-if)#encapsulation pppRB(config-if)#ppp authentication chapPPP认证的调试特权模式下输入：Router#show interfaces serial1/2Router#debug ppp authentication交换机端口安全安全违例产生于以下情况：如果一个端口被配置为一个安全端口，当其安全地址的数目已经达到允许的最大个数如果该端口收到一个源地址不属于端口上的安全地址的包当安全违例产生时，你可以选择多种方式来处理违例：Protect：当安全地址个数满后，安全端口将丢弃未知名地址（不是该端口的安全地址中的任何一个）的包Restrict：当违例产生时，将发送一个Trap通知Shutdown：当违例产生时，将关闭端口并发送一个Trap通知配置安全端口端口安全最大连接数配置switchport port-security！打开该接口的端口安全功能switchport port-security maximum value！设置接口上安全地址的最大个数，范围是1－128，缺省值为128switchport port-security violation{protect|restrict|shutdown}！设置处理违例的方式注意：1、端口安全功能只能在access端口上进行配置。
