半刚性基层(底基层)材料施工作业指导书讲解
第4讲(2) 半刚性基层(底基层)施工技术与质量控制
9.5 3
19 4
31.5
25
2、组成设计
强度标准（水泥稳定类材料）
层位
水泥稳定类材料的压实度及7d无侧限抗压强度
特重交通
重、中交通
轻交通
稳定 类型
压实度 抗压强度 （%） （MPa）
压实度 （%）
抗压 强度 （MPa）
压实度 （%）
抗压 强度 （MPa）
基层 底基层
集料
细粒土 集料
细粒土
≥98 3.5～4.5
5
二、几个基本概念（续2）
水泥稳定土
在经过粉碎的或原来分散的土（包括各种粗、中、 细粒土）中，掺入足量的水泥和水，经拌和得到 的混合料在压实和养生后，当抗压强度符合规定 的要求时，称为水泥稳定土。
• 用水泥稳定细粒土得到的强度符合要求的混合料， 视所用的土类而定，可简称为水泥土、水泥砂或 水泥石屑等 。
—— ≥97 ≥96
—— ≥2.5
≥98
—— ≥97 ≥96
3～4 —— ≥2.0
≥97
≥96 ≥97 ≥95
2.5～3.5
≥1.5
26
2、组成设计（续1）
强度标准（石灰粉煤灰稳定类材料）
石灰粉煤灰稳定类材料的压实度及7d无侧限抗压强度
层位
稳定 类型
特重、重、中交通
轻交通
压实度 （%）
抗压强度 （MPa）
压实度 （%）
抗压强度 （MPa）
基层 底基层
集料 细粒土
集料 细粒土
≥98 —— ≥97 ≥96
≥0.8 ——
≥0.6
≥97 ≥96 ≥97 ≥95
≥0.6 ≥0.5
27
2、组成设计（续2）
路面3半刚性基层
稳定粒料类:石灰稳定类>水泥稳定类>石灰粉煤灰稳定类 稳定细粒土:石灰土>水泥土和水泥石灰土>石灰粉煤灰土
四 、半刚性材料温度收缩特性:内部和环境温度变化带
来的体积收缩
指标:温缩系数:温度下降1℃时单位长度收缩量
第三节 半刚性基层
水泥稳定类 石灰稳定类 工业废渣
第三节 半刚性基层
水泥稳定土cement stabilized soil基层
水泥稳定土定义：在粉碎的或原有松散的土（包括各种粗、 中、细粒土）中，掺入足量的水泥和水，经拌和得到的混 合料在压实和养护后，其抗压强度符合规定要求，以此修 建的路面基层称为水泥稳定类基层。 水泥土：用水泥稳定细粒土（砂性土、粉性土和粘性土）得 到的混合料。 水泥砂：水泥与砂混合料，称为水泥砂。 水泥石屑 水泥碎石 水泥砂砾
无机结合料稳定材料的力学特性
一 、应力-应变特性: 试验方法:抗压和劈裂试验 一般规定:水泥稳定类材料设计龄期为3个月 石灰或石灰粉煤灰(二灰)稳定类材料设计龄期为6个月 二、疲劳特性:抗拉强度是路面结构设计的控制指标 疲劳寿命取决于重复应力与极限应力之比
三、干缩特性:拌和压实后体积内水分挥发及水化作 用,混合料水分减少,由此发生各种物理化学作 用引起无机结合料稳定材料体积收缩. 主要指标:干缩应变、干缩系数、失水量 半刚性材料干缩特性性大小次序:
细粒土 fine grained soil 颗粒的最大粒径小于9.5mm，且其中小于2.36mm的颗粒含量不少 于90%（如塑性指数不同的各种粘性土、粉性土、砂生土、砂和石 屑等）。 中粒土 medium grained soil 颗粒的最大粒径小于26.5mm，且其中小于19mm的颗粒含量不少于 90%（如塑性指数不同的各种粘性土、粉性土、砂性土、砂和石屑 等）。 粗粒土 coarse grained soil 颗粒的最大粒径小于37.5mm，且其中小于31.5mm的颗粒含量不少 于90%（如砂砾土、碎石土、级配砂砾、级配碎石等）。 集料 aggregate 由碎石（或砾石）、砂粒和粉粒（有时还可能有粘料）组成的，并以 碎石（或砾石）和砂粒为主的矿料混合料，统称其为集料。 粒径大于2.36mm的集料，称粗集料；粒径小于2.36mm的集料， 称细集料。
临汾干线施工作业指导书(过程控制标准)之 4水泥稳定粒料

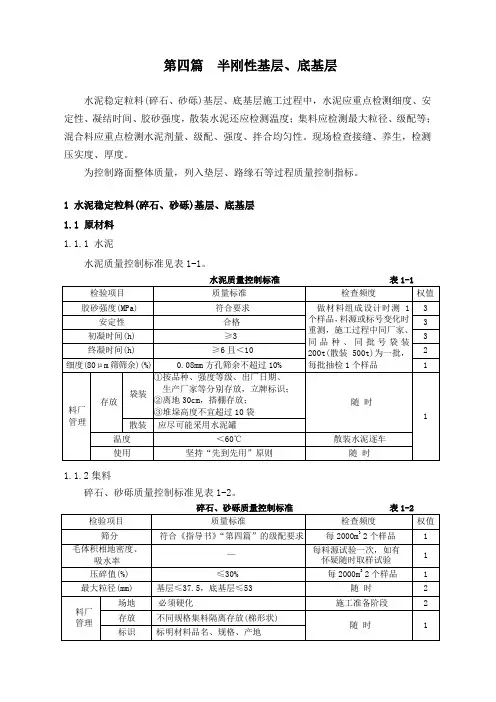

第四篇半刚性基层、底基层水泥稳定粒料(碎石、砂砾)基层、底基层施工过程中，水泥应重点检测细度、安定性、凝结时间、胶砂强度，散装水泥还应检测温度；集料应检测最大粒径、级配等；混合料应重点检测水泥剂量、级配、强度、拌合均匀性。
现场检查接缝、养生，检测压实度、厚度。
为控制路面整体质量，列入垫层、路缘石等过程质量控制指标。
1 水泥稳定粒料(碎石、砂砾)基层、底基层1.1 原材料1.1.1 水泥水泥质量控制标准见表1-1。
水泥质量控制标准表1-11.1.2集料碎石、砂砾质量控制标准见表1-2。
1.2 水泥稳定粒料施工过程质量控制1.2.1 混合料质量水泥稳定粒料混合料质量控制标准见表1-3。
注：延迟时间为水泥加水拌和到碾压终了的时间。
1.2.2 工艺控制基层、底基层施工工艺质量控制标准见表1-4。
1.2.3 实测项目基层、底基层施工过程实测项目质量控制标准见表1-5。
1.2.4 外观基层、底基层外观质量控制标准见表1-6。
基层、底基层外观质量控制标准表1-62 石灰稳定土、水泥石灰综合稳定土2.1材料2.1.1 水泥(同表1-1)2.1.2 石灰石灰质量技术指标见表2-1。
2.1.3 土土质量技术指标见表2-2。
2.2过程质量控制2.2.1混合料质量石灰稳定土、水泥石灰综合稳定土质量控制标准见表2-3。
石灰稳定土、水泥石灰综合稳定土质量控制标准表2-32.2.2工艺控制路拌法基层、底基层施工工艺质量控制标准见表2-4，场拌法参照表1-4。
施工工艺质量控制标准(路拌法) 表2-42.2.3实测项目施工现场质量控制标准见表2-5。
施工现场质量控制标准表2-52.2.4外观外观质量控制标准见表2-6。
外观质量控制标准表2-63 级配碎石(砂砾)垫层垫层实测项目见表3-1。
4 路缘石铺设4.1 实测项目路缘石铺设实测项目见表4-1。
4.2 外观路缘石外观质量控制标准见表4-2。
5路肩5.1 实测项目路肩实测项目见表5-1。
底基层、基层作业指导书

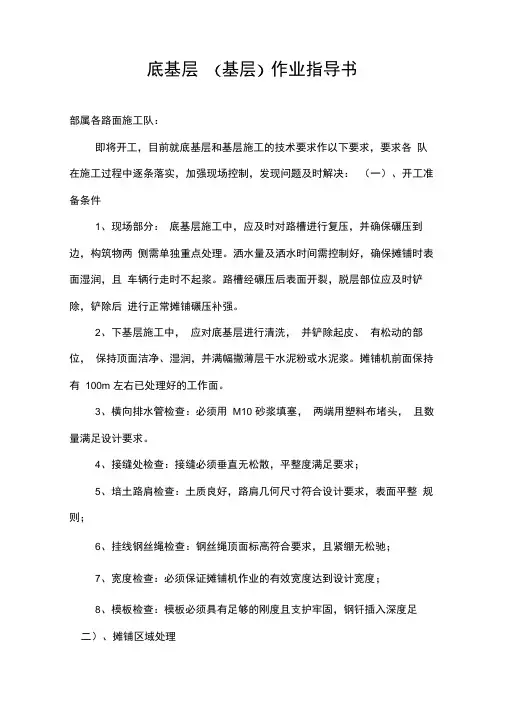

底基层（基层）作业指导书部属各路面施工队：即将开工，目前就底基层和基层施工的技术要求作以下要求，要求各队在施工过程中逐条落实，加强现场控制，发现问题及时解决：（一）、开工准备条件1、现场部分：底基层施工中，应及时对路槽进行复压，并确保碾压到边，构筑物两侧需单独重点处理。
