高密度电法勘探指的是直流高密度电阻率法，实际上是一种阵列勘探方法，野外测量时只需将全部电极（几十至上百根）置于测点上，然后利用程控电极转换开关和微机工程电测仪便可实现数据的快速和自动采集。
本次高密度电法勘探采用的仪器以WDJD-3多功能数字直流激电仪为测控主机，配以WDZJ-3多路电极转换器构成高密度电阻率测量系统，该系统具有存储量大、测量准确快速、操作方便等特点，并且可方便地与国内常用高密度电法处理软件配合使用，使解释工作更加方便直观。
该系统可广泛应用于能源勘探与城市物探、铁道与桥梁勘探等方面，亦用于寻找地下水、确定水库坝基和防洪大堤隐患位置等水文、工程地质勘探中, 还能用于地热勘探。
工作时每个排列实接电极数60根，测量一个断面时所有实接电极一次铺完，供电电压200-300V，电流大于3A,本次工作采用的电极间距为10m。
为了充分利用每个排列的观测数据和保证测量数据的横向和垂向反演精度，我们选用了2排列装置（见图2-1），固定断面扫描测量，断面上的测点呈倒梯形分布。
当实接电极数为60根时，剖面数为28，断面测点总数为841。
当剖面长度大于一个排列长度、在进行下一个排列测量时，电极布置应与前一排列重合30根，保证倒梯形断面上的测点无空隙。
野外工作中，为确保观测质量，取得详实、可靠的数据，每次开工前，对仪器的工作状态进行严格检查，保证仪器工作正常，并在每次测量前，对60根电极进行自动接地电阻检查，确保电极接地良好、各电极接地电阻均一。
高密度电法剖面电极布置及断面扫描测点见图2-1。
A M NB AM = NB = n * MN ,MN不变,同时移动。
n=1n=2n=3n=4n=5n=6n=7n=8n=9n=10n=11n=12n=13n=14排列（施伦贝谢尔装置：AM＝NB，MN不变）示意图图2-12内业资料处理使用Res2dinv电法处理软件；经该软件处理的数据自动转换成断面上对应的各测点的电阻率，以不同颜色在剖面上呈不同层次展示，因而各电性层层次清楚明了，地层异常部位亦非常清楚的展示出来。
高密度电法在张家口煤矿采空区勘查中的应用
高密度电法在张家口煤矿采空区勘查中的应用高密度电法是一种利用地下电阻率差异来探测地下结构的地球物理勘查方法。
在张家口煤矿采空区勘查中，高密度电法具有独特的优势和广阔的应用前景。
本文将从高密度电法的原理、在煤矿采空区勘查中的应用及前景展望等方面展开论述。
一、高密度电法原理高密度电法是一种以电法勘查为基础的地球物理勘查方法。
它利用地下介质的电阻率差异来探测地下结构，通过电磁场的传播和接收来获取地下情况。
高密度电法勘探时所使用的电流和电极间距都相对较小，因此称之为“高密度电法”。
其原理是通过在地面布设一定数量的电极，通入直流电流，测量地下各点的电位差和电流，根据这些数据来计算地下电阻率分布，从而推断地下构造。
高密度电法通过对地下电阻率差异的探测，能够准确地勘查出地下煤层的位置、厚度、质量等信息。
1. 煤矿采空区的特点张家口地处北方煤炭资源丰富的地区，煤炭开采量大，煤矿采空区也相对较多。
煤矿采空区是指煤矿开采后形成的地下空洞,是一种特殊的地下工程构造,具有比较复杂的地下构造特征。
因为煤矿采空区会造成地表塌陷和地下安全隐患，因此需要对煤矿采空区进行详细的勘查。
2. 高密度电法在煤矿采空区的应用由于高密度电法具有成本低、覆盖面广、分辨率高的优势，因此在煤矿采空区的勘查中得到了广泛的应用。
通过高密度电法勘查，可以对煤矿采空区的地下情况进行详细的了解，包括采空区的大小、位置、形态、状态等信息，为采空区的治理和利用提供必要的数据支持。
在煤矿采空区的高密度电法勘查中，通常采用交错排列的电极布置方式，以更好地提高勘探的分辨率和精度。
还可以通过对不同频率的电流进行勘查，来获取更加丰富的地下信息。
通过对勘查数据的分析和处理，可以准确地绘制出煤矿采空区的地下构造图，为煤矿采空区的治理和开发提供科学的依据。
在具体的应用中，高密度电法可以有效地识别煤矿采空区下方的煤层残缺和煤层破碎带，为深部煤层的开采提供重要的参考信息。
高密度电法还可以对煤矿采空区的地下水文地质情况进行详细的勘查，为采空区的排水和防渗工程提供重要的数据支持。
高密度电法应用技术
高密度电法应用技术一、工作原理高密度电法应用技术是近几年发展应用起来的地球物理电法勘探技术，其工作原理与传统的电法勘探基本相同，其地球物理前提是被勘探体中介质的电性差异。
通过向被勘探体加入一定电压、电流的直流电，由于被勘探体中介质不同或电性存在差异，致使被勘探体存在电位、电流异常，这种异常经过反演得到被勘探体内部结构。
高密度电法技术与传统的电法勘探相比，具有一个排列多电极同时作业、极距根据需要可以加密调整、野外工作效率高、勘探精度高、勘探深度大等优点。
二、G MD高密度电法仪性能指标及野外工作布置（一）仪器性能指标该仪器性能优越，与国外同类仪器相比，各项性能指标处于领先地位。
外业施工方便，一根电缆(10芯)覆盖整个剖面，国内首创，连接方便、灵活。
1、仪器性能指标参数(1) 最大电极通道数240道(2) 电位测量范围±10V，分辨率10μV(3) 电流测量范围±3A，分辨率0.01mA(4) 输入阻抗大于20MΩ（内部>100 MΩ）(5) 供电电流±3A，最大电压400V(6) 50Hz工频抑制≥60dB2、仪器性能指标测试结果高阻斜板高阻背斜（模型）直立铜板充水铜球（二）野外工作布置高密度电法技术野外工作测线布置根据勘探目的，结合场地情况（地质、地形等），进行布线设网。
电极数量、极距应根据勘探目标体的大小、埋深等因素进行选择。
下图为高密度电法野外工作示意图。
三、高密度电法应用领域高密度电法技术应用领域非常广阔，涉及到水利水电、公路、铁路、城市建设、环保、地矿等部门。
在水利水电部门，应用高密度电法技术，进行堤、坝的隐患（管涌、脱空、塌陷等）探测、江河水位探测、地下水位探测和找水等工作；在公路部门，应用高密度电法技术，进行地质构造探测（岩溶、断层破碎带、滑坡体等）、路基检测等；在地矿部门，高密度电法技术用来地质勘探、矿床探测等。
总之，高密度电法技术愈来愈来被工程界看好，其应用领域会被人们的实践不断扩大。
高密度电法勘探实施方案
高密度电法勘探实施方案一、背景介绍随着石油勘探技术的不断发展，高密度电法勘探作为一种高精度、高效率的勘探方法，受到了广泛关注。
其在地下储层、构造等方面具有较高的分辨率和探测深度，因此在石油勘探领域具有重要的应用前景。
为了更好地开展高密度电法勘探工作，制定科学合理的实施方案显得尤为重要。
二、实施方案内容1. 勘探区域选择在进行高密度电法勘探前，首先需要对勘探区域进行详细的地质勘察和资料分析，确定勘探区域的地质构造、地层特征等情况，从而选择合适的勘探区域。
同时，要考虑地质构造的复杂程度、地下水情况等因素，确保勘探工作的顺利进行。
2. 仪器设备准备在确定勘探区域后，需要准备好高密度电法勘探所需的仪器设备。
包括高密度电法仪、电极、数据采集设备等。
在选择仪器设备时，要考虑其性能参数、稳定性和可靠性，确保勘探数据的准确性和可靠性。
3. 勘探方案制定制定高密度电法勘探方案是勘探工作的关键环节。
需要根据勘探区域的地质情况和勘探目的，确定合理的勘探参数和方案。
包括电极布设方式、测线布设方式、采集参数设置等。
同时，要充分考虑地下介质的特点，确保勘探数据的准确性和可靠性。
4. 勘探数据采集在实施高密度电法勘探时，需要严格按照制定的勘探方案进行数据采集工作。
采集过程中要注意仪器设备的稳定性和工作环境的影响，确保采集到的数据具有较高的质量和可靠性。
5. 数据处理与解释采集到的高密度电法勘探数据需要进行详细的处理和解释工作。
包括数据的滤波、叠加、反演等处理过程，最终得到地下介质的电阻率分布图和勘探目标的识别。
同时，要结合地质资料和其他勘探数据进行综合分析，确保对地下构造的准确理解和判断。
6. 结果评价与报告最后，根据高密度电法勘探的结果，进行结果评价和总结工作。
编制相应的勘探报告，对勘探区域的地质构造、地层特征等进行详细描述和分析，为后续的勘探工作和地质研究提供重要参考。
三、总结高密度电法勘探作为一种重要的地球物理勘探方法，在石油勘探领域具有重要的应用前景。

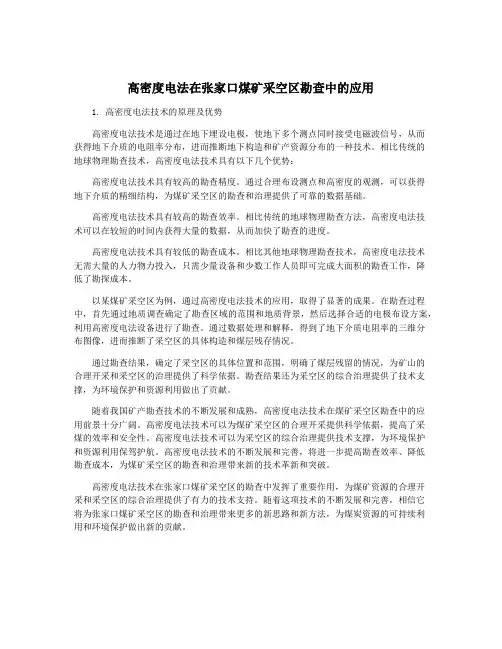

高密度电法在张家口煤矿采空区勘查中的应用

高密度电法在张家口煤矿采空区勘查中的应用1. 高密度电法技术的原理及优势高密度电法技术是通过在地下埋设电极，使地下多个测点同时接受电磁波信号，从而获得地下介质的电阻率分布，进而推断地下构造和矿产资源分布的一种技术。
相比传统的地球物理勘查技术，高密度电法技术具有以下几个优势：高密度电法技术具有较高的勘查精度。
通过合理布设测点和高密度的观测，可以获得地下介质的精细结构，为煤矿采空区的勘查和治理提供了可靠的数据基础。
高密度电法技术具有较高的勘查效率。
相比传统的地球物理勘查方法，高密度电法技术可以在较短的时间内获得大量的数据，从而加快了勘查的进度。
高密度电法技术具有较低的勘查成本。
相比其他地球物理勘查技术，高密度电法技术无需大量的人力物力投入，只需少量设备和少数工作人员即可完成大面积的勘查工作，降低了勘探成本。
以某煤矿采空区为例，通过高密度电法技术的应用，取得了显著的成果。
在勘查过程中，首先通过地质调查确定了勘查区域的范围和地质背景，然后选择合适的电极布设方案，利用高密度电法设备进行了勘查。
通过数据处理和解释，得到了地下介质电阻率的三维分布图像，进而推断了采空区的具体构造和煤层残存情况。
通过勘查结果，确定了采空区的具体位置和范围，明确了煤层残留的情况，为矿山的合理开采和采空区的治理提供了科学依据。
勘查结果还为采空区的综合治理提供了技术支撑，为环境保护和资源利用做出了贡献。
随着我国矿产勘查技术的不断发展和成熟，高密度电法技术在煤矿采空区勘查中的应用前景十分广阔。
高密度电法技术可以为煤矿采空区的合理开采提供科学依据，提高了采煤的效率和安全性。
高密度电法技术可以为采空区的综合治理提供技术支撑，为环境保护和资源利用保驾护航。
高密度电法技术的不断发展和完善，将进一步提高勘查效率、降低勘查成本，为煤矿采空区的勘查和治理带来新的技术革新和突破。
高密度电法技术在张家口煤矿采空区的勘查中发挥了重要作用，为煤矿资源的合理开采和采空区的综合治理提供了有力的技术支持。
地质勘查中高密度电法应用初探
地质勘查中高密度电法应用初探1、前言高密度电法是以地下被探测目标体与周围介质之间的电性差异为基础，人工建立地下稳定直流电场，依据预先布置的若干道电极采用预定装置排列形式进行扫描观测，研究地下一定范围内大量丰富的空间电阻率变化，从而查明和研究有关地质问题的一种直流电法勘探方法。
高密度电法实际上是一种阵列勘探方法，它在二维空间内研究地下稳定电流场的分布，野外测量时，将数十个电极一次性布设完毕，每个电极既是供电电极又是测量电极。
通过程控式多路电极转换器选择不同的电极组合方式和不同的极距间隔，用供电电极（A、B）向地下供直流（或超低频流）电流，同时在测量电极（M、N）间观测电势差（ΔUmn），并计算出视电阻率（ρs），各电极同时或不同时沿选定的测线按规定的电距间隔移动。
高密度电法高密度的滚动扫描测量，既丰富了地电信息，提高了电性分辨能力，又减少了人为影响因素，提高了工作效率。
当测量结果送人微机后，还可对数据进行处理并给出关于地电断面分布的各种物理解释的结果。
本次专项勘查使用重庆奔腾数控技术研究所研制的WDJD-3型高密度电法系统进行勘探。
2、項目概况贵州省某高速公路隧道右线出口端施工到YK157+535位置发生涌水，严重影响隧道正常施工，隧道施工一度中止。
同时由于地下水位下降，发生涌水段附近地表泉水枯竭，村民农业灌溉用水紧张。
涌水导致的地表塌陷也造成了一定的安全隐患。
应业主要求，我单位在地质调查的基础上采用高密度电法对隧道涌水段地表进行了物探勘查，旨在查明隧道涌水原因、地表坍塌原因及涌水段隧道地质状况，以保证隧道施工安全，为设计变更提供依据。
3、现场地质调查分析隧道右线出口端施工到YK157+535位置后，掌子面左侧拱脚位置发生涌水，沿炮眼地下水呈柱状喷射而出，初始涌水流量约20t/h，出水较浑浊，较大规模涌水持续时间约3天，而后涌水逐渐减弱。
涌水发生后，隧道洞身槽谷段地表发生塌陷，陆续出现直径约2～3m的陷坑4个，目测陷坑深度2～6m。
高密度电法在张家口煤矿采空区勘查中的应用
高密度电法在张家口煤矿采空区勘查中的应用高密度电法是一种广泛用于地质勘查和工程勘探的地球物理方法，其原理是利用地下电阻率差异进行勘查，对于煤矿采空区的勘查具有重要意义。
张家口位于河北省北部，拥有丰富的煤矿资源，然而煤矿采空区的开采对地下空间造成破坏，因此需要对采空区的地质情况进行准确勘查，以保障采煤工作的安全进行。
本文将探讨高密度电法在张家口煤矿采空区勘查中的应用。
一、高密度电法原理高密度电法是电法勘查的一种特殊方法，其原理是利用电磁场在地下介质中的传播规律来推断地下介质的电阻率变化，从而获得地下介质的结构信息。
高密度电法具有多频段、多参数的特点，能够对地下细微结构及较高密度物体进行较精细的探测。
通过对地下介质的电阻率进行测定，可以得到地下介质的分布情况，从而为煤矿采空区的勘查提供重要数据。
1. 识别采空区边界煤矿采空区是指经过采煤后形成的地下空洞，是矿山开采活动留下的痕迹。
采空区的存在对周围地质环境和地下水流动产生影响，因此需要对采空区的地质情况进行准确勘查。
高密度电法可以通过测定地下介质的电阻率变化，识别采空区与非采空区的边界，从而确定采空区的范围。
2. 发现地质构造煤矿采空区的地质构造通常会受到影响，因此需要对采空区的地质构造进行分析。
高密度电法可以通过测定地下介质的电阻率变化，发现地下构造异常，如断层、褶皱等，进而推断采空区地质构造的情况。
3. 评估地下水情况煤矿采空区是地下水流动的重要通道，地下水的流动对采空区的稳定性产生重要影响。
高密度电法可以通过测定地下介质的电阻率变化，评估地下水的分布情况及流动方向，为采空区的水文地质分析提供重要数据。
4. 辅助其他地球物理勘查方法高密度电法可以与地震勘查、电磁勘查等地球物理勘查方法相结合，从多个方面对煤矿采空区进行综合勘查，从而更全面地了解采空区的地质情况。
在张家口的煤矿采空区勘查中，高密度电法已经得到了广泛应用。
在某煤矿的采空区勘查中，地质勘查人员利用高密度电法对采空区进行了详细勘查。
高密度电法的原理及应用
高密度电法的原理及应用1. 引言高密度电法（High-Density Electrical Method）是一种地球物理勘探方法，利用电流通过地下的传导率差异来揭示地下的电阻率变化。
该方法广泛应用于矿产资源勘探、地下水资源评价、环境地质调查等领域。
本文将介绍高密度电法的原理及其在不同领域的应用。
2. 高密度电法的原理高密度电法是一种电阻率测量方法，通过电极对地的注入电流和测量地下电势差来反推地下电阻率分布。
其原理基于地下不同岩石和介质的电导率不同，从而推断地下结构和成分变化。
高密度电法的原理如下： 1. 在地表上选取适当的测线布设电极，并在地下注入一定电流。
2. 通过一组电极对地的电流注入和另一组电极对地的电势差测量，得到地下电压分布图。
3. 根据电流和电压数据，计算地下电阻率分布。
4. 通过解释电阻率数据，推断地下的岩石类型、含水性、断层和构造等信息。
3. 高密度电法的应用3.1 矿产资源勘探高密度电法在矿产资源勘探中发挥着重要作用。
通过测量地下电阻率分布，可以推断不同岩石类型和含矿石层的存在。
应用高密度电法可以帮助勘探人员快速找到潜在的矿产资源，指导矿区的开发和利用。
3.2 地下水资源评价高密度电法在地下水资源评价中也具有广泛的应用。
地下水的存在和分布与地下岩层的含水性和渗透性有关，而这些特性可以通过电阻率来反映。
通过高密度电法测量，可以快速获取地下水含水层的位置、厚度和均匀性等信息，为地下水资源开发和保护提供重要依据。
3.3 环境地质调查高密度电法在环境地质调查中的应用也日益广泛。
例如，在城市土地开发过程中，为了评估土壤和地下水的环境质量，需要了解地下污染源的存在和扩散情况。
高密度电法可以通过测量电阻率来揭示地下的地质层分布和污染程度，为环境保护和治理提供重要信息。
4. 结论高密度电法是一种有效的地球物理勘探方法，应用广泛于矿产资源勘探、地下水资源评价和环境地质调查等领域。
通过测量地下电阻率分布，可以推断地下结构和成分变化，为资源开发和环境保护提供重要依据。
高密度电法勘探施工指导书
高密度电法勘探作业指导书一、高密度电法勘探概述高密度电阻率法是以岩土导电性差异为物性基础,研究人工施加稳定电流场的作用下地中传导电流分布规律的一种电探方法;它与常规电阻率法原理相同,所不同之处在于采取的方法技术;高密度电阻率法实际上是一种阵列勘探方法,野外测量时只需将全部电极置于观测剖面的各测点上,然后利用程控电极转换器或者微机工程电测仪器便可实现数据的快速和自动采集,当将测量结果送入微机后,还可对数据进行处理并给出关于地电断面分布的各种图示结果;高密度电阻率勘探技术的运动和发展使电法勘探的智能化程度大大向前迈进了一步,相比传统电阻率法,高密度电法勘探具有以下特点：（1）电极布设是一次完成的,这不仅减少了因电极设置而引起的故障和干扰,而且为野外数据的快速和自动测量奠定了基础;（2）能有效地进行多种电极排列方式的扫描测量,因而可以获得较丰富的关于地电断面结构特征的地质信息;（3）野外数据采集实现了自动化或半自动化,不仅采集速度快,大约每一测点需2~5s,而且避免了由于手工操作所出现的错误;（4）可以对资料进行预处理并显示剖面并显示剖面曲线形态,脱机处理后还可自动绘制和打印各种成果图件;（5）与传统的电阻率法相比,成本低,效率高,信息丰富,解释方便;阵列电探的思想早在20世纪70年代末期就有人开始考虑实施,英国学者所设计的电测深偏置装置系统实际上就是高密度电法的最初模式;80年代中期,日本地质计测株式会社曾借助电极转换器实现了野外高密度电阻率法的数据采集,但由于整体设计的不完整性,这套设备并没有充分发挥高密度电阻率法的优越性;80年代后期至今,我国地矿部系统率先开展了高密度电阻率法及其应用技术研究,从理论与实际相结合的角度,进一步探讨并完善了方法理论及有关技术问题,研制成了几种类型的仪器,如重庆奔腾数控技术研究所研制的WGMD-3高密度电阻率测量系统;近年来该方法先后在重大场地的工程地质调查,坝基及桥墩选址,采空区及地裂缝探测等众多工程勘察领域取得了明显的地质效果和显着的社会经济效益;二、测量系统和观测装置一测量系统高密度电阻率法的勘探系统一般由两部分组成,即野外数据采集测量系统和资料处理系统或实时处理系统;目前的大部分仪器都仍然是按分离方式设计的;现以重庆奔腾数控技术研究所研制的WGMD-3高密度电阻率测量系统为例说明;以WDJD-3多功能数字直流激电仪为测控主机,配以WDZJ-3多路电极转换器构成高密度电阻率测量系统;该系统具有存储量大,测量准确、快速,操作方便等特点,并且可方便地与国内常用高密度电法处理软件配合使用,使解释工作更加方便直观;该系统可广泛应用于能源勘探与城市物探铁道与桥梁勘探,金属与非金属矿产资源勘探等方面,亦用于寻找地下水确定水库坝基和防洪大堤隐患位置等水文工程地质勘探中,还能用于地热勘探;1. 仪器的主要特点：（1）准确、高效;在保持良好重复性的前提下,测量一个552个点的断面所需时间一般不超过15分钟;（2）超大存储;在高密度方式I只存储电阻率参数可存储不小于43680次的测量值；在高密度方式II存储电阻率与电流参数可存储不小于21840次的测量值,掉电亦不丢失; （3）接地检查;在野外工作中可随时方便快捷地检查各电极接地是否良好;（4）电极排列;装置类型多达18种且可扩展;既可按固定断面电极排列有AMNB,ABMN,AMBN,AMN,MNB,A-MN-B,自电M,自电MN,充电M,充电MN扫描测量,又可按变断面连续滚动扫描测量电极排列有A-M,A-MN,AB-M,AB–MN,MN-B,A-MN,矩形A-MN-B,跨孔偶极,其中,连续滚动扫描测量可在电极总数不变的情况下允许测量断面连接至任意长,便于长剖面追踪,使用户得以低成本高时效解决实际问题;（5）所有电极排列测量断面均可任意指定断面起测电极号,方便、灵活;2. 仪器组件：（1）WDJD-3多功能数字直流激电仪；（2）WDZJ-3多路电极转换器；（3）高级电法处理软件;二观测装置高密度电法与传统电阻率法相比,其不同之处在于具有多种组合的剖面装置;以WGMD-3高密度电阻率测量系统为例,系统支持18种测量装置,其中,α排列、β排列、γ排列、δA 排列、δB排列、α2、自电M、自电MN、充电M、充电MN排列等适用于固定断面扫描测量,A-M、A-MN、AB-M、AB-MN、MN-B、A-MN、A-MN-B跨孔等电极排列适用于变断面连续滚动扫描测量; （1）固定断面扫描测量该测量方法在测量时以剖面线为单位进行测量,启动一次测量最少测一条剖面线,存储与显示时亦以剖面线为单位进行一个断面由若干条剖面线组成,且每条剖面线有唯一编号,简称剖面号;以排列温纳装置AMNB为例,测量某一剖面N时,AMNB相邻电极保持极距a,每测量完一点向前移动一个基本点距x,直至B极为最后一个电极止,剖面上的测点数随剖面号增大而减少,其断面上测点呈倒梯形分布,当实接电极数为60,剖面数为16,断面测点分布如图所示;图1 定断面扫描测量断面测点示意图当实接电极数给定时,任意剖面测点数由下式确定：Dn=Psum-Pa-1×n式中,n为剖面号,Dn为剖面上的测点数,Psum为实接电极数,Pa为装置电极数;（2）变断面连续滚动扫描测量该测量方法在测量时以滚动线为单位进行测量,启动一次测量最少测一条滚动线,存储与显示时则仍以剖面线为单位进行;滚动线是一条沿深度方向的直线或斜线不可视线;各测点等距分布其上,所有滚动线上相同测点号的测点构成一条剖面,不同深度的测点位于不同剖面上,一条滚动线上的测点数等于断面的剖面数;一个断面由若干条滚动线组成,且每条滚动线有唯一编号,简称滚动号;测量一条滚动线的过程称作单次滚动,即在保持供电电极与某个电极接通不动的情况下,沿测线方向电极号由小到大移动测量电极,测量电极与供电电极间距起始为一个基本点距,测量并存储当前点电阻率后,便移动一次测量电极,每次移动一个基本点距,重复上述测量移动过程直至测量点数等于剖面数为止;图为变断面连续滚动扫描测量断面测点分布示意图,图中,电极装置为A-M二极装置其它装置测点分布相同,仅水平坐标不同而已,滚动总数=15,实接电极数=18,剖面数=8,断面上测点呈平行四边形分布;由于剖面数为8,所以在18根电极布好不动的情况下,只能测量前10条滚动线,要测11~15号滚动线,则须将18根电极整体向前移动10个点距,即原11号电极位置成为1号电极,其余类推;当电极排列与实接电极数Psum确定时,最大剖面数即一条滚动线上最多测点数由下式决定：Nmax=Psum-Pa-1式中,Nmax为最大剖面数,Psum为实测电极数,Pa为装置电极数;若设定断面剖面数为NN≤max, 则在不移动电极情况下可连续测量的滚动线条数Rn由下式决定:Rn=Nmax-N-1若设定断面滚动总数为Rsum,则测量完全部滚动线须移动布置电极次数由下式决定：M=Rsum/Rn 整除或 M=Rsum/Rn+1 不整除断面总测点数=滚动线总数×剖面数;图2变断面连续滚动扫描测量断面测点分布示意图（3）典型电极排列方式【1】α排列温纳装置AMNB该装置适用于固定断面扫描测量电极排列如下图;测量断面为倒梯形;测量时AM=MN=NB 为一个电极间距ABMN逐点同时向右移动,得到第一条剖面线接着AM,MN,NB增大一个电极间距,ABMN逐点同时向右移动,得到另一条剖面线;这样不断扫描测量下去,得到倒梯形断面;【2】β排列偶极装置ABMN该装置适用于固定断面扫描;测量电极排列如下图;测量断面为倒梯形;测量时AB=BM=MN为一个电极间距ABMN逐点同时向右移动,得到第一条剖面线;接着AB,BM,MN增大一个电极间距ABMN逐点同时向右移动,得到另一条剖面线;这样不断扫描测量下去,得到倒梯形断面;【3】α2排列该装置适用于固定断面扫描测量;电极排列如下图;测量断面为倒梯形;测量时AM=MN=NB为一个电极间距,ABMN逐点同时向右移动,得到第一条剖面线;接着AM NB增大一个电极间距,MN始终为一个电极间距,ABMN逐点同时向右移动得到另一条剖面线;这样不断扫描测量下去,得到倒梯形断面;【4】自电MN排列该装置适用于固定断面扫描测量,电极排列如下图;测量断面为线形,剖面数只能设置为1;测量时MN固定相隔一个电极间距逐点向右移动,测量两个电极间的自然电位,得到一条剖面线;三、野外测量方法（1）测区和测网对于主要应用于工程及环境地质调查中的高密度电法,按地质任务所给出的测区往往是非常有限定的,我们只能在需要解决工程问题的有限范围内来选择测区和布设测网;测网布设除了建立测区的坐标系统之外,还包含了技术人员试图以多大的网度和怎样的工作模式去解决所给出的工程地质问题,在这里,经验和技巧往往也是非常重要的;对于高密度电法而言,野外数据采集方式主要有两种;一种是地表剖面数据采集方式,一种是井中电阻率成像的数据采集方式;而后者又包含有单孔和跨孔方式两种;两种方式的应用效果,特别是后一种方式与测网的布设关系密切,实际工作中要特别引起注意;（2）装置高密度电阻率法采用的主要是电极排列方式有温纳四极排列,联合三极排列,偶极排列和微分排列;不同的测量系统基本上以这几种装置为主,但也各有特点;上述电极排列即可联合使用,也可根据需要单独使用;此外当惊醒单孔或者跨孔电阻率成像的数据采集时,二极法供收方式往往成为最经常使用的电极排列;极距取决与地质对象的埋藏深度,由于高密度电法勘探实际上是一种二维探测方法,所以在保证最大极距能够探测到主要地质对象的前提下,还要考虑围岩背景也能在二维断面图中得到充分的反映;根据上述考虑,三电位电极系的极距设计为：a=nΔx,其中n为隔离系数,可由1改变到15,也可任选,Δx为点距;显然在a=1/3AB时,它与勘探深度之间存在某种系数关系;（3）导线敷设以60路电极为例,野外工作的导线敷设方式如图：图3 高密度电阻率测量系统野外施工布线示意图（4）测点分布高密度电阻率法由于地表电极总数是固定的,对于常规排列,随着隔离系数的增大,测点书便逐渐减少,当N 在1~15之间时,对于60路电极而言,一条剖面的测点数可由下式计算：151(603)n N n ==-∑显然,n=1,N 1=57,N 15=15,即a=15Δx 时,最下层的剖面长度L 15=15Δx;测点在断面上的分布呈倒三角形状;四、数据处理高密度电阻率法的测量系统在施工现场采集到大量关于地电断面结构特征的地质信息,并以数字的形式保存在随机存储器里;将其传入微机进行数据转换和处理,然后生成供推断解释用的各类图件;下图为高密度电阻率资料处理系统框图;对采集的原始数据进行初步整理后可以进行二维反演;二维反演的数学实质：寻找一个地电模型,使其对应的理论计算与实测视电阻率数值在一定法则下重合最好;数学上将求解这类问题的方法称为最优化方法;用计算机对物探异常进行定量解释的最优化方法,实际上是求解多元函数极值的一种方法,最优化算法种类很多,如最速下降法梯度法、最小二乘法、单纯形法等;其中最小二乘法在电法资料解释中应用效果最好;在电法资料的定量解释中,最优化算法的基本步骤可归结为：1给出实测视电阻率离散值；2根据已知物性资料,地质资料和定性解释成果,确定地电模型,即给出地电模型初值；3通过正演计算得到地电断面的理论值；4评定理论计算数值和实测视电阻率的拟合程度,即通过计算拟合差来判定拟合程度；5若拟合差不符合要求,则修改模型参数值,并根据修改后的地电模型参数重新计算理论值；6再次评定拟合程度,反复修改地电模型参数,直到拟合差达到事先给定的精度为止;下图给出了反演的示意图：图4 反演示意图图为某测区α排列的初步反演结果,上图为原始数据的视电阻率断面图,中图为理论地电模型的视电阻率断面图,下图为理论地电模型图;图中显示反演结果经过了8次迭代,拟合误差达到了3%;。
高密度电法收费标准
高密度电法收费标准高密度电法是一种常用的地球物理勘探方法，其原理是利用地下电阻率差异来探测地下构造和矿产资源。
在勘探过程中，高密度电法收费标准是一个关键的问题，不仅关系到勘探成本，也直接影响到勘探效果和客户满意度。
因此，制定合理的收费标准对于高密度电法勘探公司和客户来说都是至关重要的。
首先，高密度电法收费标准应该根据勘探区域的地质条件和难易程度来确定。
一般来说，地质条件复杂、地下水位较深、地下岩层较多的区域，勘探难度较大，因此收费标准相对较高；而地质条件简单、地下水位较浅、地下岩层较少的区域，勘探难度较小，收费标准相对较低。
这样的收费标准能够更好地反映出勘探工作的实际难易程度，也更有利于客户对于收费的接受。
其次，高密度电法收费标准还应考虑到勘探设备和人力成本。
勘探公司在进行高密度电法勘探时，需要投入大量的设备和人力资源，包括电法仪器、电极、数据处理软件以及专业的勘探人员。
这些成本都需要纳入到收费标准中，以保障勘探公司的正常运营和发展。
同时，客户也应该理解和支持这些成本，以确保勘探工作的质量和可持续发展。
另外，高密度电法收费标准还需要考虑到勘探成果的价值。
高密度电法勘探的最终目的是为了获取地下构造和矿产资源的信息，这些信息对于客户来说具有重要的经济和科学价值。
因此，收费标准也应该根据勘探成果的实际价值来确定，以体现出勘探工作的实际意义和客户获取的利益。
综上所述，制定合理的高密度电法收费标准是一项复杂而又重要的工作。
只有充分考虑到勘探区域的地质条件、勘探设备和人力成本以及勘探成果的价值，才能制定出符合实际情况的收费标准，既能保障勘探公司的利益，又能满足客户的需求。
希望各相关单位能够共同努力，制定出更加科学合理的高密度电法收费标准，为地球物理勘探事业的发展贡献力量。
高密度电法勘探.
43-28
High Density Resistivity Method
近地表地球物理勘探
地裂缝
43-29
High Density Resistivity Method
近地表地球物理勘探
污染检测
43-30
High Density Resistivity Method
近地表地球物理勘探
43-31
43-34
High Density Resistivity Method
近地表地球物理勘探
z黄土暗穴探测
峡口村（K914+000）HD断面图
2 4 10 12 14 16 18 20 22 4 6 8 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44
近地表地球物理勘探
1.3 高密度电法勘探的特点
z 电极布设一次完成,不仅减少了因电极设置而引起的故障和干扰,而且为野外数据 快速采集和自动化测量奠定了基础 z 能有效的进行多种电极排列方式的扫描测量,可获得较丰富的关于地电断面结构 特征的地质信息 z 野外数据采集实现了自动化或半自动化,不仅采集速度快,而且避免了由于手工操 作所出现的错误 z 与传统的电阻率法相比,成本低、效率高、信息丰富、解释方便，勘探能力显著 提高
43-23
High Density Resistivity Method
近地表地球物理勘探
43-24
建筑场地评价
High Density Resistivity Method
近地表地球物理勘探
岩 溶
43-25
High Density Resistivity Method
近地表地球物理勘探
高密度电法的原理与应用
高密度电法的原理与应用1. 简介高密度电法是一种非侵入性地下勘探技术，通过在地下注入高频电流，通过监测地下电阻率来获取地下结构和岩石性质的信息。
该技术具有快速、精确、经济等优势，被广泛应用于地质勘探、水文地质、环境地质等领域。
2. 原理高密度电法的原理基于电流在地下流动过程中的电阻和电导差别。
当电流通过地下不同材质时，不同的岩石和土壤具有不同的导电性质，从而形成不同的电阻。
根据地下不同材质的电阻变化，可以推断出地下的结构和岩石性质。
3. 应用高密度电法广泛应用于以下领域：3.1 地质勘探•矿产资源勘探：高密度电法可以通过监测地下电阻率变化，找到可能的矿床位置。
特定电阻率反映不同矿石的存在，并可以帮助勘探人员进行目标矿床的发现。
•岩土工程：高密度电法可以在岩土工程中确定地层的分布、厚度和性质。
通过分析电阻率剖面，可以识别出地下土层的稠密程度、含水性质等参数，为工程设计提供基本数据。
3.2 水文地质•水资源调查：通过高密度电法，可以评估地下水资源的分布和储量。
地下水与土壤、岩石的导电性质有一定的关联，通过监测电阻率分布可以推测地下水的存在和含水层的性质。
•水文地质勘探：高密度电法可以用于探测地下水文地质条件，如寻找含水层、确定水位埋深等参数。
通过地下电阻率图像的解释，可以有效评估地下水资源的数量和质量。
3.3 环境地质•地下水污染调查：高密度电法可以用于检测地下水中的污染物浓度和分布情况。
不同污染物具有不同的导电性质，通过监测地下电阻率的变化，可以准确判断地下水的污染程度。
•环境监测：高密度电法可以用于监测地下储层的稳定性、溶洞的分布和岩溶地区的环境变化。
通过对电阻率分布的解释，可以判断地下空洞、结构变化等可能对环境产生影响的因素。
4. 优势与局限性4.1 优势•非侵入性：高密度电法可以在不破坏地下结构的情况下获取地下信息，对环境无污染。
•快速高效：高密度电法可以快速获取大范围的地下电阻率数据，并通过数据处理获得地下结构信息。
高密度电法勘探的装置选择和资料解释
高密度电法勘探的装置选择和资料解释1 概况高密度电法勘探的出现使得电法勘探的野外数据采集工作得到了质的提高和飞跃，同时使得资料的可利用信息大为丰富，使电法勘探智能化程度向前迈进了一大步。
但高密度电法其核心只是实现了野外测量数据的快速、自动和智能化采集，它的工作实质依然是常规电法勘探原理，所以说它只是一种基于老原理的采集手段的提高，它并未脱离直流电法的框架，并算不得是一门全新的勘探方法。
但是，由于其采集密度的增大、排列装置的甑多，为传统电法带来了新的活力，同时也为技术处理带来了新的课题。
高密度电法勘探的装置选择、资料解释是两个关键环节。
排列装置选择得合适与否，直接关系到是否测试出探测目的所反映出的异常。
资料解释则是探测目的最终反映和探测效果最直接表达。
2 装置的选择选择哪种装置取决于场地大小、地形起伏、探测任务以及探测精度等因素。
2.1 场地因素如果场地开阔，一般都使用四极装置（α、α2），因为该方法会获得最大的测量电位。
这对于节省外接电源，减少供电电压，特别是压制干扰，增强有效信号，有着重要的意义。
如果场地不允许，那么最好使用三极装置（AMN、MNB），三极装置比四极装置将节省一半的场地。
2.2 地形因素高密度电法勘探应尽力避免地形的起伏,然而事实常难随人意，这时候就得考虑哪种装置受地形的影响最小。
在众多装置中，偶极装置受地形影响最为剧烈，它本身的电测曲线就已经复杂，如果加上地形的因素，其电测剖面形态会变得很难辨别。
其次是三极装置，该装置遇到山谷或山脊时电测曲线会出现多个峰值，并且AMN和MNB两个装置的反映程度不均衡，故而判别起来困难较大。
相对而言，四级装置受地形的影响较小，电测剖面形态比较好判断。
2.3 2.3 探测精度因素掌握探测精度(灵敏度)与装置的关系，是高密度电法中很重要的环节，也是众说纷纭，很难形成一个定论的问题。
根据《高密度电法探测岩溶试验》结果，β装置灵敏度最高，γ次之，α最次，而据中国地质大学罗延钟教授研究，不等距偶极最灵敏，β次之，α再次之，γ最次，许多生产单位只单纯使用α一种装置。
高密度电法在城市隧道勘察中的应用
高密度电法在城市隧道勘察中的应用高密度电法是一种利用地下电阻率差异来探测地下构造和地质特征的地球物理勘探方法。
近年来，随着城市隧道建设的日益增多，高密度电法在城市隧道勘察中的应用也变得愈发重要。
本文将探讨高密度电法在城市隧道勘察中的应用以及其在城市地下勘探中的优势。
一、高密度电法的原理高密度电法是利用地下电阻率的差异来研究地下物质的分布和构造，其原理基于地下不同岩土和矿物具有不同的电导率特性。
在高密度电法测量中，通过在地面上设置电极并输入电流来产生电场，然后通过测量地面上的电场分布以及地下电阻率的变化来推断地下构造和地质特征。
1. 地下构造的识别：在城市隧道建设前，需要对地下构造进行详细的勘察，以确定隧道的设计路径和施工方案。
高密度电法可以帮助勘察人员识别地下的岩层、断层、水文地质条件等，在隧道设计和施工中提供重要参考。
2. 地下水资源的勘探：城市地下水资源的勘探对于隧道设计和建设具有重要意义。
高密度电法可以帮助勘察人员确定地下水位、水文地质条件以及地下水的补给来源，从而为隧道建设提供可靠的地下水资源信息。
3. 隧道施工过程中的地质监测：在隧道施工过程中，高密度电法可以用于地质监测，及时发现地下构造的变化和地质灾害的迹象，为隧道施工中的地质风险防范提供重要帮助。
三、高密度电法在城市地下勘探中的优势1. 非破坏性：高密度电法是一种非破坏性的地球物理勘探方法，不需要对地表和地下进行开挖或者钻探，减少了对城市环境的影响。
2. 高分辨率：高密度电法在探测地下构造和地质特征方面具有较高的分辨率，可以有效识别地下细微变化的地质信息，为隧道设计和施工提供详细的地质资料。
3. 高效性：相较于传统的地质勘探方法，高密度电法具有较高的勘探效率和成本效益，可以为城市隧道工程提供经济、准确的地质勘察数据。
尽管高密度电法在城市隧道勘察中具有很多优势，但也面临着一些挑战。
城市环境下地下电阻率反演的复杂性、地下管线和地下设施对勘探数据的干扰等。
高密度电法在工程地质勘察中的应用
高密度电法在工程地质勘察中的应用高密度电法在工程地质勘察中的应用，大家可能听起来有点陌生，但其实它和我们日常生活中的很多事儿息息相关。
比方说，咱们常常看到一些建筑工地，突然间挖掘机停下来，工人们围着一堆仪器忙活，这其中就可能用到了高密度电法。
简单来说，这个技术可以帮助我们“透视”地下的情况，提前发现可能存在的地质问题。
说白了，就是给地下“做体检”，看看是否有隐患，不然万一建起来的楼一抖，地下的基础不稳，得不偿失。
你可以想象，工地上的地质情况就像是一个“谜”，有时候你永远不知道地下藏着什么，可能是坚硬的岩石，可能是松软的沙土，也可能是湿漉漉的泥巴。
无论哪种，都会直接影响到工程的安全。
而高密度电法，就是通过电流的方式，帮我们“探”一探这些地下谜团。
通过电流在地下不同层次的传导速度，咱们就能判断出土壤的成分和结构。
是不是很神奇？要知道，很多时候，地质问题都藏得特别深，眼睛根本看不见，挖掘机也够不着。
比如有些地方的地下水层会影响地基的稳定，或者地下埋着一些不稳定的岩层，建筑一盖上去就会引起沉降或者裂缝。
这些东西都得提前知道，而高密度电法的一个大好处就是，不需要动土、不需要开挖，光是用电流就能获得地下的“病历”。
有些朋友可能会问，为什么不直接用钻探呢？当然可以用，但钻探需要人工挖掘，费用高不说，效率也低。
再加上，钻探只能告诉你某个小区域的情况，其他地方如何就不得而知。
而高密度电法则不同，它可以快速覆盖一个大的区域，还能多点同时进行，不管地下情况多复杂，它都能照单全收。
这就像是你去医院看病，医生给你做个全身检查，而不是仅仅看你的脚趾头是不是疼。
是不是感觉这个技术“高大上”了？不过，这个技术虽然强大，也有它的局限性。
比如，地下有些特殊情况，电流传导的方式可能会受到影响，像一些特殊矿物或者地下水流动特别复杂的地方，测出来的数据可能就不完全准确。
这个时候，咱们就得结合其他的方法，综合判断。
这也就是为什么高密度电法并不是万能的，但它在大多数情况下确实给我们提供了一个很好的参考。
高密度电法在工程勘察中的应用
高密度电法在工程勘察中的应用高密度电法的应用效率，这是不同于一般直流电法的重要方面，有着信息收集快、应用成本低的优势。
随着科学技术的发展，其应用方法也在逐渐完善，在工程勘察中的应用领域不断拓展，可以探测隐患堤坝、地下溶洞、地质灾害等问题。
本文介绍高密度电法的应用原理，将其在实际工程中的勘察状况进行解析。
标签：高密度电法;工程勘察;应用高密度电法起源于20世纪80年，属于物探新技术。
其应用基于静电场理论，实现地下探测，将探测目标周围介质存在的电性差异进行解读。
这一方法是通过阵列的方式完成高精度测量，将测量数据通过二维反演方法进行处理，结合计算机就能完成图线重塑，保证高分辨率的图像，解读信息量大的工程。
高密度电法应用过程中，具有信息收集快、应用成本低的优势，它的应用方法也在发展过程中逐渐完善，应用领域不断拓展，可以用于探测堤坝隐患、地下溶洞、地质灾害等，在这些方面，探测效果均十分明显。
1、高密度电法的应用原理高密度电法和直流电法的应用原理相同，高密度电法的应用是探测地下目标与周围介质之间的电性差异，属于一种物探勘探技术。
应用过程中对地下进行直流电流加载，在地表用观测仪器观察地下电场分布状况，研究电场分布规律，从而发现地质问题并将其解决。
2、工程研究及分析2.1工程状况工程位于长江南岸三斗坪镇，区域属于构造侵蚀剥蚀中低山峡谷地貌，地势走向由南向东，地面高程区间为67-79m，工程区域的自然斜坡坡角在10。
-25。
之间。
测出电测剖面，剖面长度为180m，极距3m，电性为成层状分布，上层接近是400Ω·m电阻率，层面表现为卵砾石层，电层层级分布不均，黏土、沙电阻率为300～400Ω·m，砾石层300Ω·m。
岩层产状缓和，朝东偏移，如图1.分析电测剖面，剖面长180m，极距3m，电性程度发生变化，松散破碎砂砾角石层500Ω·m.砾石层300～500Ω·m，完整砾石层300m，含水较多。
三维高密度电法
三维高密度电法简介三维高密度电法（Three-dimensional High-density Electrical Resistivity Tomography，简称3D-HERT）是一种用于地下介质结构探测与成像的非侵入性地球物理勘探方法。
该方法通过测量地下电阻率分布，以反演地下介质的空间分布特征，从而实现对地下构造的探测和成像。
原理三维高密度电法基于电阻率分布与地下介质的关系，利用电流与电势之间的关系来推断地下结构。
在3D-HERT中，通过在地表上放置一系列电极，并通入一定强度的直流电流，然后测量各个位置上的电势差。
根据欧姆定律，可以计算出不同位置上的电阻率。
由于地下介质具有复杂的结构和非均匀性，为了获得更准确的成像结果，需要采集大量数据点。
在3D-HERT中，需要使用大量的电极，并进行多次测量以覆盖整个勘探区域。
为了提高数据采集效率和保证数据质量，还需要使用先进的仪器设备和数据处理算法。
测量方法三维高密度电法的测量方法主要包括以下几个步骤：1.布置电极：根据勘探区域的大小和形状，选择合适的电极布置方案。
通常情况下，采用正交网格或非正交网格的方式布置电极。
2.通入电流：通过电源将一定强度的直流电流通入地下。
为了保证测量结果的准确性，需要控制电流的稳定性和均匀性。
3.测量电势差：使用多个接收电极测量不同位置上的电势差。
为了获得更多的信息，可以采用不同的测量配置和多次测量。
4.数据处理与反演：将测得的电势差数据与已知的电流注入模式进行配准和校正，然后利用数学模型和反演算法进行数据处理和成像。
应用领域三维高密度电法在地质勘探、环境监测、水文地质研究等领域具有广泛应用。
以下是该技术在各个领域中的应用示例：1.地质勘探：通过对矿产资源区域进行三维高密度电法勘探，可以帮助找到潜在的矿床位置和规模，提高勘探效率。
2.环境监测：三维高密度电法可以用于地下水和土壤污染物的检测与监测，帮助评估环境风险和制定治理方案。
高密度电法在张家口煤矿采空区勘查中的应用
高密度电法在张家口煤矿采空区勘查中的应用一、高密度电法原理高密度电法是一种地球物理勘查方法，通过测量地下电阻率的变化来推断地下的岩层结构、水文地质条件等。
在高密度电法中，电流通常是通过两个电极引入地下的，而测量的是电压差。
通过这种方式可以获得地下的电阻率信息，从而建立地下的电阻率模型。
根据地下电阻率的差异，可以推断出地下岩层、水体等的分布情况。
二、高密度电法在煤矿采空区勘查中的应用1. 识别采空区的边界在煤矿采空区勘查中，首先需要识别采空区的边界位置，以便进行后续的勘查工作。
高密度电法可以通过测量地下电阻率的变化来确定采空区与周围岩层的界限，从而为后续的勘查工作提供准确的区域范围。
2. 探测地下水体煤矿采空区通常会受到地下水的影响，地下水的存在不仅会加剧地表沉陷，还会给采矿安全带来隐患。
高密度电法可以通过测量地下电阻率的变化来推断地下水体的分布情况，从而为地下水的治理提供重要的参考信息。
3. 识别地下岩层采矿活动会改变地下岩层的结构，造成采空区周围岩层的变化。
高密度电法可以通过测量地下电阻率的变化来识别地下岩层的分布情况，从而为采空区的稳定性评估提供基础数据。
4. 评估采空区稳定性通过使用高密度电法识别采空区的边界、地下水体、地下岩层等信息，科研人员可以对采空区的稳定性进行评估。
这些信息可以帮助煤矿管理者及时采取有效的措施，保障煤矿的安全生产。
三、高密度电法在张家口煤矿采空区勘查中的应用案例张家口地处河北省北部，是一个煤炭资源丰富的地区。
在煤矿开采过程中，留下了大量的采空区，对周围环境和煤矿安全带来了严重威胁。
为了有效的对这些采空区进行勘查，科研人员采用了高密度电法。
在某煤矿的采空区勘查中，科研人员使用高密度电法对采空区进行了勘查。
通过测量地下电阻率的变化，识别了采空区的边界，确定了地下水体的分布情况，并对采空区周围的地下岩层进行了识别。
最终，科研人员成功评估了采空区的稳定性，并提出了相应的治理建议。
物探高密度电法
物探高密度电法一、引言物探高密度电法（High-Density Electrical Resistivity Method）是一种应用于地质勘探和环境工程中的非侵入性调查技术。
通过测量地下电阻率分布来推断地下结构和岩土体特性。
本文将对物探高密度电法的原理、仪器设备、实施方法以及应用领域进行详细介绍。
二、原理物探高密度电法基于地下岩土体的电阻率差异进行测量和分析。
在该方法中，通过在地表上布置一系列电极，施加直流电流，并测量电位差来计算地下岩土体的电阻率。
根据欧姆定律，当直流电流通过岩土体时，会产生一个电势差。
根据测量到的电势差和已知的注入电流值，可以计算出不同位置处的地下岩土体的电阻率。
三、仪器设备1. 野外仪器物探高密度电法野外测量主要使用多通道自动测量系统（Multi-Channel Automatic Measuring System）。
该系统包括多个相互独立的通道，每个通道都由一个发射电极和多个接收电极组成。
通常使用的电极间距为1-10米，以获得更高分辨率的数据。
2. 数据处理设备野外测量得到的原始数据需要进行处理和分析。
数据处理设备通常包括计算机、数据采集卡和相关软件。
通过将原始数据输入计算机，可以进行数据滤波、去噪和反演等操作，从而得到地下岩土体的电阻率剖面图。
四、实施方法物探高密度电法的实施方法包括以下几个步骤：1.布置测量线：根据勘探区域的需求，在地表上布置一条或多条测量线，并确定好电极间距。
2.安装电极：根据测量线上的位置，在地表上安装发射电极和接收电极。
确保电极与地表接触良好，并保持稳定。
3.施加直流电流：通过发射电极注入直流电流，通常使用恒流源进行控制。
注入的直流电流大小根据具体情况而定。
4.测量电位差：使用接收电极测量不同位置处的地下岩土体产生的电位差，并记录下来。
5.数据处理和分析：将测量得到的原始数据输入计算机进行数据处理和分析，得到地下岩土体的电阻率剖面图。
五、应用领域物探高密度电法在地质勘探和环境工程中有广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• （2）电测剖面原理
• 电测剖面法就是在供电和测量电极保持一定距离，按一定 的探测深度，沿着测线方向逐点进行观测，获得电阻率曲 线，以此反映一定深度内电性层的变化情况，即电阻率剖 面法是研究岩层电阻率在一定深度范围内的水平方向上物 性变化的探测方法。
1. 3 高密度电阻率法的测量过程
1. 3 高密度电阻率法的测量过程
1、Auto 2、Step 3、On—Line Select(1-3) 5 、 WORK2
1. 3 高密度电阻率法的测量过程
• (二)按住模式键，同时打开仪器电源开关 • 按数字键2，选中高密度电法DUK-2A，如果您要选择四 极法，请选择模式一，按模式键，再“回车”，再按数字 键1，再“回车”，再按数字键1，再“回车”，便进入设 置工作参数环境，屏幕显示如下：
关于阵列电探的思想早在70年代末期就有人开始考虑实施。英国学
者所设计的电测深偏置系统实际上就是高密度电法的最初模式，80年代
中期，日本地质计测株式会社曾借助电极转换板实现了野外高密度电阻 率法的数据采集。只是由于整体设计的不完善性，这种设备没有充分发 挥高密度电阻宰法的优越性。 80年代后期，我国地矿部系统率先开展了高密度电阻率法及其应用 技术研究，从理论与实际结合的角度，进一步探讨并完善了方法理论及 有关技术问题、研制成了几种类型的仪器。近年来该方法先后在重大场
地的工程地质调查、坝基及桥墩选址、采空区及地裂缝探测等众多工程
勘察领域取得了明显的地质效果和显著的社会经济效益。 主要内容是学习高密度方法原理、野外工作方法、数据采集、资料解
释等方面。
1. 2 高密度电阻率法的基本原理
• 电阻率法勘探都是要将所测的电流或电压值换算成电阻率 值，但是只有当地面为无限的水平面，并且地下充满均匀 各向同性的导电介质的条件下才可以得到大地的真电阻率 值，在实际工作中，地形往往起伏不定，地下介质也不均 匀，各种岩石相互重叠，断层和裂隙纵横交错，或者有矿 体充填其中。这时候经过测量所得的电阻率不是目标电阻 率，我们称为视电阻率
1. 2 高密度电阻率法的基本原理
• 高密度电法实际上是一种阵列勘探方法，它在二维空间内 研究地下稳定电流场的分布，野外测量时，将数十个电极 一次性布设完毕，每个电极既是供电电极又是测量电极。 通过程控式多路电极转换器选择不同的电极组合方式和不 同的极距间隔，从而完成野外数据的快速采集。当电极捧 列间距为△x时，测量电极距a＝n•r．依次取n＝l，2，…， 每个极距依固定的装置形式逐点由左至右移动来完成该投 距的数距采集。对某一极距而言，其结果相当于电阻率剖 面法，而对同一记录点处不同极距的观测又相当于一个电 测深点。
1. 3 高密度电阻率法的测量过程
DUK-1探测系统测试记录仪 DUK-1探测系统电极控制仪
1. 3 高密度电阻率法的测量过程 高密度电法野外观测示意图
1. 2 高密度电阻率法的测量过程
• 首先布好电极，再接上大线，连好仪器上的对应连线。 • 具体操作分两步： • 先打开多路电极转换器开关，再打开主机开关，如发现多 路转换器显示器出现MN对应数据跳动不停时，再应分别 接主机复位键和多路转换器复位键一次，此现象即可消除。
1. 2 高密度电阻率法的基本原理
1. 2 高密度电阻率法的基本原理
• （1）垂向直流电测深原理
• 直流电测深法是研究指定地点岩层的电阻率随深度变化的 一种物探方法。该方法是在地面上以测点为中心，从近到 远逐渐增加观测装置距离进行测量，根据视电阻率随极距 的变化可划分不同的电性层，了解其垂向分布，计算其埋 深及厚度。
U MN s K I
1. 2 高密度电阻率法的基本原理
• 视电阻率虽然不是岩石的真电阻，但却是地下电性不均匀 体和地形起伏的一种综合反映。故可利用其变化规律发现 和勘查地下目标，达到解决工程地质问题的目的。高密度 电阻率法实际上是多种排列的常规电阻率法与资料自动反 演处理相结合的综合方法，它仍然是以岩土体导电性差异 为基础的一类电法勘察，只不过电极布设一次完成，能有 效进行多种电极排列方式的测量，如温纳装置，施伦贝射 装置，偶极－偶极装置等，从而可以获得较丰富的地电结 构信息，数据的采集基本实现自动化。
干扰 ② 能有效的进行多种电极排列方式的扫描测量，团而可 以获得较丰富的关于地电断面结构特征的地质信息 ③ 野外数据采集实现了自动化或半自动化，不仅采集速 度快，而且避免了由于手工操作所出现的错误 ④ 与传统的电阻率法相比，成本低、效率高，信息丰富， 解释方便。勘探能部电极(几十至上百根)置于测点上，然后利 用程控电极转换开关和微机工程电测仪便可实现数据的快 速和自动采集，当将测量结果送入电脑后，还可对数据进 行处理并得出关于地电断面分布的各种图示结果。
1. 1 高密度电阻率法概述
高密度电阻率相对于常规电阻家法而言、它具有以下特点： ①电极布设一次性完成，减少因电极布置而产生的故障和
§1 高密度电法及其在工程与环境中的应用
1. 1 高密度电阻率法概述 • • • • 是一种重要的工程物探方法 以地下岩土介质的电性差异为基础 主要是观测研究人工建立的地下稳定电流场的分布规律 主要用于水文、工程和环境地质调查
§1 高密度电法及其在工程与环境中的应用
1. 1 高密度电阻率法概述
高密度电阻率法实际上是一种阵列勘探方法。野外测
开关显示主菜单
MAIN 1、INPUT 3、WORK1 5、WORK2
MENU 2、TEST 4、LOAD 6、SDWR
1. 3 高密度电阻率法的测量过程
• (一)先操作多路转换器：在主菜单的提示下： • 1)输入参数 • 键入1(INPUT)再键Y键输入有关参数：首先输入通道电极 总数，如SW=60， 再按Y键。 • 输入起始电极数如CHO=1，再按Y键 • 输入测线上有效电极数，如CH=50，再按Y键 • 输入最小间隔系数(最小层数，如Min=1)，再按Y键 • 输入最大间隔系数，如Max=16，为16层，再按Y键，显 示：
