抗拔桩管桩计算NGBZ
管桩有效桩长计算
管桩有效桩长计算管桩是一种常用的地基支撑结构，其有效桩长的计算对于工程的设计和施工至关重要。
有效桩长是指管桩在土体中产生抗拔效应的长度范围。
本文将介绍几种常用的有效桩长计算方法，并对其优缺点进行分析。
一、强度法强度法是一种简单有效的有效桩长计算方法，其基本原理是以管桩的抗拔强度为参数进行计算。
在强度法中，有效桩长Ls可通过以下公式计算：Ls = fu / (γ · H)其中，fu为管桩的抗拔强度，γ为土的容重，H为土的抗拔力。
强度法的优点是计算简单快捷，适用于初步计算，但其缺点是没有考虑土体的应变性，因此对于部分疏松或塑性土壤粘聚力较大的情况，可能会存在误差。
二、位移法位移法是一种基于管桩的变形特性进行有效桩长计算的方法。
位移法可以分为两种情况考虑，一种是在桩顶位移限制情况下的有效桩长计算，另一种是在桩侧位移限制情况下的有效桩长计算。
1. 桩顶位移限制情况下的有效桩长计算：在桩顶位移限制情况下，桩侧土体位移较小，可以通过以下公式计算有效桩长Ld：Ld = W / (γ · H · S)其中，W为管桩所受最大工作荷载，S为允许的桩顶位移限制。
2. 桩侧位移限制情况下的有效桩长计算：在桩侧位移限制情况下，桩顶位移较大，可以通过以下公式计算有效桩长Lr：Lr = W / (γ · H · S)其中，W为管桩所受最大工作荷载，S为允许的桩侧位移限制。
位移法的优点是考虑了土体的变形特性，计算结果更加准确，但其缺点是计算复杂，并且需要涉及大量的土力学参数。
此外，位移法在不同土质条件下的适用性有所差异。
三、伪应力法伪应力法是一种综合考虑管桩和土体特性的有效桩长计算方法。
伪应力法通过将桩侧土体中的应力视为管桩外的应力，从而将管桩与土体的交互作用转化为桩顶的受力分析。
在伪应力法中，有效桩长Le可通过以下公式计算：Le = Ns / γ其中，Ns为土壤对桩侧所产生的有效应力，γ为土的容重。
抗拔桩计算公式
抗拔桩计算公式Nk≤Tuk/2+GpNk = 330kNTuk = Σλiqsikuili = 4×0.4×(0.68×35×2.4+0.68×40×2.5+0.72×50×3.5+0.72×72×5.6) = 866.28kNGp = 0.4×0.4×14×(25-10) = 33.6kNTuk/2+Gp = 1129.32/2+39.58 = 466.74kN＞330kN满足·群桩竖向抗拔承载力《建筑桩基技术规范》 5.4.5-1Nk≤Tgk/2+GgpNk = 330kNn = 3Tgk = ulΣλiqsikli /n= 5.2×(0.68×35×2.4+0.68×40×2.5+0.72×50×3.5+0.72×72×5.6) = 938.47kNGgp = 1.68×14×(20-10)/3 = 78.4kNTgk/2+Ggp = 938.47/2+78.4 = 547.14kN＞330kN满足·桩身受拉承载力《建筑桩基技术规范》5.8.7拉力全部由钢筋提供，已知桩所受轴向拉力N = 330kN。
钢筋等级为HRB400。
预应力筋抗拉强度设计值为1000MPa，用4根直径为9mm的预应力筋N≤fyAs+fpyApsAps = 4×64 = 256mm²As = (N-fpyAps)/fy = (330×1000-1000×256)/360 = 206mm²根据《先张法部分预应力方桩》第5页非预应力筋主筋直径不应小于14mm，A组桩最小配筋率不小于0.6%根据最小配筋率则所需要钢筋截面面积至少为As+Aps = A×0.6% = 960mm²所需非预应力筋的钢筋截面面积为As = 960-256 = 754mm²配4根16的钢筋，实配面积As = 804mm²此时桩身受拉承载力fyAs+fpyAps = 360×804+1000×256 = 545.44kN。
抗拔管桩承载力计算
抗拔管桩承载力计算
单桩抗拔承载力特征值:实取：200kN
抗拔桩桩芯砼高度计算(Φ500mm，内径Φ250mm):
桩内直径Φ210mm
桩芯砼灌注长度3m
抗拔承载力设计值400 kN
桩芯砼強度等級C25
桩芯砼与桩内壁粘结强度设计值ƒn0.3N/mm^2
桩芯砼抗拉计算值=0.202204024N/mm^2<ƒn=0.3N/mm^2
满足砼抗拉要求!
抗拔桩钢筋计算:
实配钢筋直径:22mm
钢筋抗拉强度标准值ƒyk360N/mm^2
实配钢筋根数:6实配配筋面As2279.64mm^2
桩芯砼抗拉计算值=:175.47N/mm^2<ƒyk360N/mm^2
满足钢筋抗拉要求!
接桩节点焊缝计算
对接焊缝受拉强度设计值ƒtw120N/mm^2
对接焊缝厚度10mm
桩直径Φ210mm
抗拔承载力标准值400 kN
对接焊缝抗拉计算值60.66120716N/mm^2<ƒtw120N/mm^2
满足焊缝抗拉要求!。
桩抗拔计算
桩抗拔计算计算桩抗拔是在土木工程中非常重要的一项任务，它是通过计算来决定桩是否能够抵抗水位上升时产生的拔起力。
因此，正确而有效地计算桩抗拔对于有效地进行工程建设、建筑物保护和安全操作都至关重要。
桩抗拔计算的基本方程如下：P=F+U，其中F为桩阻力，U为桩自身的抗拔力。
桩的抗拔力主要由土体与桩接触处的摩擦力组成。
因此，当土体边坡角大小和土体组成成分发生变化时，桩的抗拔力也会发生变化。
桩阻力主要取决于桩的长度、芯材材料及其厚度等参数，并且与桩插入深度和土体施工技术有关。
基于上述原因，桩阻力和桩抗拔力这两个重要参数可以通过实验和计算机模拟获得。
桩抗拔计算的基本原理是使用施工立柱的高度、芯材的密度和土体的密度进行参数估算，然后根据实测和计算机模拟的结果计算桩的抗拔力。
因此，实施桩抗拔计算需要对施工立柱的高度、芯材的密度和土体的密度进行准确测量。
此外，桩抗拔计算还需要考虑各种非常规变化，如桩埋设在山地环境、复杂地形或有水库等环境中时，将会有不同程度的抗拔力影响需要考虑。
另外，桩抗拔计算还需要考虑桩埋设深度对桩抗拔力的影响。
在实施桩抗拔计算时，桩埋设深度的选择非常重要，如果桩的埋设深度偏小，桩的抗拔力可能会减小，而反之，桩的抗拔力则会更大。
除了上述考虑外，桩抗拔计算还受到水位上升时土体变形的影响，这对于准确计算桩抗拔力非常重要。
当水位上升时，桩的埋设深度也会发生变化，从而影响桩的抗拔力。
总之，桩抗拔计算是一项复杂的工作，它要求土木工程师在计算桩抗拔力时全面考虑水位上升时土体的变形以及桩埋设深度、芯材的密度和土体的密度等参数的影响。
因此，在实施桩抗拔计算之前，应该进行全面的技术调查，以保证计算结果的准确性。
桩抗拔计算
桩抗拔计算
桩抗拔计算是土木工程中一项重要的计算方法。
桩抗拔计算可以用来对建筑物、建筑结构、工程施工中的土钉的受力情况进行分析，以确定施工的是否符合要求。
桩抗拔计算是一项系统工程，它需要在施工前进行评估，以确定桩抗拔计算的要求，并制定安全、可行的桩抗拔计算方案。
桩抗拔计算的基本原理是：抗拔力是桩内土层受力时所发生的抗拔力和抵抗力之和。
抗拔力是桩内土层在受力时发生的抗拔力，而抵抗力是桩内土层在受力时发生的抗拔力。
除了抗拔力和抵抗力之外，还有桩的类型、施工技术、环境温度变化等因素也会影响桩的抗拔能力。
桩抗拔计算首先需要根据设计要求，通过对桩周围环境和施工工艺情况的考察，确定桩抗拔计算的要求。
桩抗拔计算如果设计不当，会造成严重的后果。
所以，在桩抗拔计算之前，需要进行基础计算，根据桩的抗拔能力、桩的周围土质细节特征、土类对抗拔力的影响等，确定桩的抗拔能力，进行初步的评估。
桩抗拔计算的实际计算涉及结构力学、材料力学等多个方面，必须采用先进的数据处理技术，根据不同的情况，综合考虑力学、环境、构造等多项因素，进行定性、定量分析，得出准确的结果.
桩抗拔计算的计算结果应包括桩被拔出可能发生的概率和施工
结构耐力等，以此来确定所需的施工工艺，以确保施工的安全可靠性。
有了桩抗拔计算的技术支持，可以有效地提高施工的质量，减少
抗拔工程的施工风险，进一步提高施工的可靠性和安全性。
总之，桩抗拔计算是一项系统工程，需要综合考虑多方面的因素，依据实际情况进行精确的计算，以确保施工的安全和可靠性。

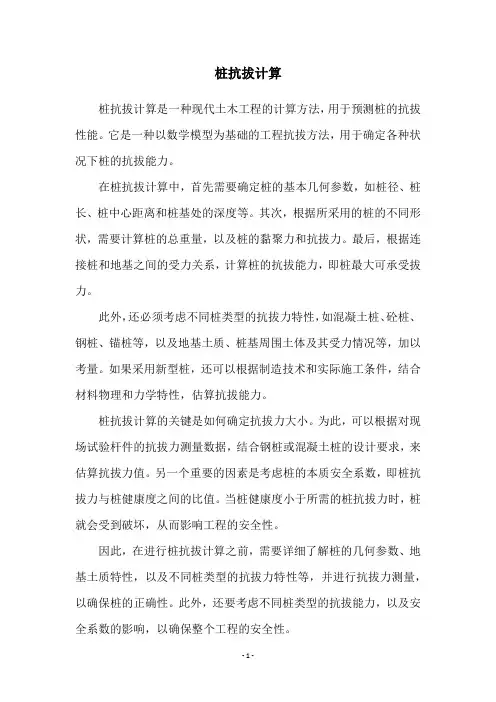

桩抗拔计算
桩抗拔计算
桩抗拔计算是一种现代土木工程的计算方法，用于预测桩的抗拔性能。
它是一种以数学模型为基础的工程抗拔方法，用于确定各种状况下桩的抗拔能力。
在桩抗拔计算中，首先需要确定桩的基本几何参数，如桩径、桩长、桩中心距离和桩基处的深度等。
其次，根据所采用的桩的不同形状，需要计算桩的总重量，以及桩的黏聚力和抗拔力。
最后，根据连接桩和地基之间的受力关系，计算桩的抗拔能力，即桩最大可承受拔力。
此外，还必须考虑不同桩类型的抗拔力特性，如混凝土桩、砼桩、钢桩、锚桩等，以及地基土质、桩基周围土体及其受力情况等，加以考量。
如果采用新型桩，还可以根据制造技术和实际施工条件，结合材料物理和力学特性，估算抗拔能力。
桩抗拔计算的关键是如何确定抗拔力大小。
为此，可以根据对现场试验杆件的抗拔力测量数据，结合钢桩或混凝土桩的设计要求，来估算抗拔力值。
另一个重要的因素是考虑桩的本质安全系数，即桩抗拔力与桩健康度之间的比值。
当桩健康度小于所需的桩抗拔力时，桩就会受到破坏，从而影响工程的安全性。
因此，在进行桩抗拔计算之前，需要详细了解桩的几何参数、地基土质特性，以及不同桩类型的抗拔力特性等，并进行抗拔力测量，以确保桩的正确性。
此外，还要考虑不同桩类型的抗拔能力，以及安全系数的影响，以确保整个工程的安全性。
桩抗拔计算是土木工程施工中的一项重要任务，在此过程中，需要综合考虑各种因素，以确保桩的正确性和安全性。
只有在充分识别不同桩类型的特点、现场试验杆件的抗拔力测量以及桩的几何参数等，才能准确地计算桩立式的抗拔力。
管桩桩身抗压强度计算公式
管桩桩身抗压强度计算公式管桩是一种常见的地基工程材料，用于支撑建筑物或其他结构物的基础。
在管桩的设计和施工过程中，需要对其桩身的抗压强度进行计算，以确保其能够承受设计要求的荷载。
桩身的抗压强度是指桩身在受到压力作用时所能承受的最大压力。
在计算桩身的抗压强度时，需要考虑桩身的材料特性、桩身的几何形状以及受力情况等因素。
通常情况下，桩身的抗压强度可以通过以下公式进行计算：f = P / A。
其中，f表示桩身的抗压强度，P表示作用在桩身上的压力，A表示桩身的横截面积。
在实际工程中，桩身的横截面积可以通过以下公式进行计算：A = π d^2 / 4。
其中，A表示桩身的横截面积，π表示圆周率，d表示桩身的直径。
通过以上两个公式，可以计算出桩身的抗压强度。
在实际工程中，需要根据设计要求和桩身的具体情况来确定桩身的抗压强度，以确保桩身能够承受设计要求的荷载。
除了上述公式外，还有一些其他因素需要考虑在内，例如桩身的长度、材料的弹性模量、桩身的侧面摩擦力等。
这些因素都会对桩身的抗压强度产生影响，因此在实际工程中需要综合考虑这些因素，以确定桩身的抗压强度。
在实际工程中，通常会根据设计要求和桩身的具体情况来确定桩身的抗压强度。
一般情况下，设计要求会规定桩身的最小抗压强度，工程师需要根据桩身的具体情况来确定其抗压强度是否满足设计要求，如果不满足则需要采取相应的措施来加固桩身或者调整设计方案。
在实际工程中，桩身的抗压强度是一个非常重要的参数，直接关系到桩身的承载能力和工程的安全性。
因此，在设计和施工过程中需要对桩身的抗压强度进行充分的计算和评估，以确保其能够满足设计要求并能够安全可靠地承载荷载。
总之，桩身的抗压强度是一个非常重要的参数，需要根据桩身的具体情况和设计要求进行合理的计算和评估。
只有确保桩身的抗压强度能够满足设计要求，才能够保证工程的安全性和可靠性。
希望本文可以为工程师们在实际工程中的桩身设计和施工提供一定的参考和帮助。
抗拔管桩承载力计算
抗拔管桩承载力计算
单桩抗拔承载力特征值:实取：200kN
抗拔桩桩芯砼高度计算(Φ500mm，内径Φ250mm):
桩内直径Φ300mm
桩芯砼灌注长度4m
抗拔承载力设计值400 kN
桩芯砼強度等級C30
桩芯砼与桩内壁粘结强度设计值ƒn0.3N/mm^2
桩芯砼抗拉计算值=0.106157113N/mm^2<ƒn=0.3N/mm^2
满足砼抗拉要求!
抗拔桩钢筋计算:
实配钢筋直径:20mm
钢筋抗拉强度标准值ƒyk360N/mm^2
实配钢筋根数:6实配配筋面As1884mm^2
桩芯砼抗拉计算值=:212.31N/mm^2<ƒyk360N/mm^2
满足钢筋抗拉要求!
接桩节点焊缝计算
对接焊缝受拉强度设计值ƒtw120N/mm^2
对接焊缝厚度10mm
桩直径Φ300mm
抗拔承载力标准值400 kN
对接焊缝抗拉计算值42.46284501N/mm^2<ƒtw120N/mm^2
满足焊缝抗拉要求!。
桩承载力计算(抗压、抗拔、水平、压屈)
纵筋最小面积 实设主筋 （平方毫米） 直径（mm）
600 0.65 1837.8317 18 桩身配筋率(%) ρ=As'/Aps
ψ 桩截面面积Aps 成桩工艺系数
(平方毫米)
c
282743.334
0.7
注：Rp'=ψ c f c Aps
实设主筋 根数
纵向主筋抗压强度 设计值fy'(Mpa)
10
360
心（m） 重标准值 -0.455 126.72
轴心竖向力 偏心竖向力作用下 作用
桩竖向力计算
工况 Mmax 对 M应mi组n 合对 N应ma组x 合对 N应mi组n 合对 V应ma组x 合对 应V组mi合n 对应组
Mk柱底 弯矩 284.73
-372.46
-169.75
222.93
284.73
-372.46
ρ=
0.9
混凝土轴心抗压强度设计值
f c （Mpa)
14.3
注：Rp''=0.9f y'As'
1.当桩顶以下5d范围的桩身螺旋式箍筋间距不大于100mm时，
Rp=Rp'+Rp''=ψ c f c Aps+0.9f y'As'
2.当桩身配筋不符合“1”中规定时， Rp=Rp'=ψ c f c Aps
roN
圈梁 kN/m3
圈梁高 （m）
坎墙 kN/m3
坎墙高（m）
拉梁计算
地面下墙体 地面下墙体 重量kN/m3 高（m）
拉梁kN/m3
计算跨度，1.15ln lc+0
15.9
25
0.2
管桩抗抜计算前两节桩
管桩抗抜计算前两节桩
在进行管桩抗抜计算时，需要先计算前两节桩的抗抜承载力。
首先，需要确定前两节桩的长度、直径和材质等参数。
假设第一节桩的长度为L1，直径为d1，第二节桩的长度为L2，直径为d2。
假设桩材料的抗拉强度为σ，桩与土的摩擦角为φ。
接下来，我们可以按照以下步骤进行前两节桩的抗抜计算：
1. 计算桩与土的摩擦力：
桩与土的摩擦力可以由下式计算得到：
Ff = π * ((d1/2)^2 - (d2/2)^2) * σ * tan(φ)
其中，Ff为桩与土的摩擦力。
2. 计算桩的抗拉力：
桩的抗拉力可以由下式计算得到：
Ft = π * (d1/2)^2 * σ
其中，Ft为桩的抗拉力。
3. 计算前两节桩的抗抜弯矩：
前两节桩的抗抜弯矩可以由下式计算得到：
M = Ff * L1 + Ft * L2
其中，M为前两节桩的抗抜弯矩。
4. 判断抗抜能力：
比较计算得到的抗抜弯矩M和外部施加的弯矩Mr，如果M 大于或等于Mr，则前两节桩具有足够的抗抜能力；如果M小
于Mr，则前两节桩可能会发生抗抜失效，需要进行其他措施加固。
需要注意的是，以上计算仅考虑了前两节桩的抗抜能力，实际工程中可能需要考虑更多桩节的抗抜情况，并进行综合分析和设计。
同时，为了保证抗抜计算的准确性，在实际工程中还需要考虑桩与土的相互作用、土的性质等因素，并进行更详细的计算和分析。
静压(抗拔)管桩的应用及施工
静压(抗拔)管桩的应用及施工摘要：预应力管桩具有单桩承载力高，桩端承载力可比原状土提高80%~100%；设计选用范围广，单桩承载力可从600kN到4500kN，既适用于多层建筑，也可用于50层以下的高层建筑；现阶段管桩的使用越来越普遍、越来越广泛。
关键词：管桩；单桩竖向抗拔承载力特征值;终压力；接桩；桩与承台的连接Abstract: prestressed pipe pile is single pile bearing capacity is high, the bearing capacity of pile endpoint comparable undisturbed soil increased 80% ~ 100%; Design selection scope, single pile bearing capacity from 600 to 4500 kN kN, applies to both multistory buildings, also can be used for 50 layer below the high-rise buildings; At present the use of pipe pile is becoming more and more common, more and more widely.Keywords: pipe; Vertical bearing capacity of the single pile out characteristic value; Eventually pressure; Meet pile; The pile and pile caps is connected概述静压法沉桩是通过静力压桩机的压桩机构，以压桩机自重和桩机上的配重作反力而将预制钢筋混凝土桩分节压入地基土层中成桩。
其特点是：施工无噪声、无振动、无污染；沉桩采用全液压夹持桩身向下施加压力，可避免锤击应力，打碎桩头；效率高，施工速度快；可预估和验证单桩承载力，施工安全可靠，便于拆装维修，运输等。
抗拔桩附加钢筋计算公式
抗拔桩附加钢筋计算公式在土木工程中，抗拔桩是一种常见的基础工程结构，它能够有效地防止建筑物在地震或其他外部力量作用下发生倾斜或倒塌。
在抗拔桩的设计中，附加钢筋是一个重要的因素，它能够增强桩的抗拔能力，提高整体的稳定性。
因此，正确地计算抗拔桩附加钢筋的数量和尺寸是非常重要的。
抗拔桩附加钢筋的计算公式是基于土壤力学和结构力学的原理推导而来的，它可以帮助工程师准确地确定附加钢筋的数量和尺寸，从而保证抗拔桩的稳定性和安全性。
下面我们将介绍一些常见的抗拔桩附加钢筋计算公式，并对其进行详细的解释。
1. 抗拔桩附加钢筋的最大承载力计算公式。
抗拔桩附加钢筋的最大承载力可以通过以下公式来计算：P = As fy。
其中，P表示附加钢筋的最大承载力，As表示钢筋的截面积，fy表示钢筋的屈服强度。
这个公式的推导基于钢筋的抗拉能力和土壤的承载能力，通过合理地选择钢筋的数量和尺寸，可以保证抗拔桩的最大承载力符合设计要求。
2. 抗拔桩附加钢筋的最大侧向承载力计算公式。
抗拔桩在受到侧向力作用时，附加钢筋的最大侧向承载力可以通过以下公式来计算：P = As fyt。
其中，P表示附加钢筋的最大侧向承载力，As表示钢筋的截面积，fyt表示钢筋的屈服强度。
这个公式的推导基于钢筋的抗拉能力和土壤的侧向承载能力，通过合理地选择钢筋的数量和尺寸，可以保证抗拔桩在受到侧向力作用时具有足够的稳定性。
3. 抗拔桩附加钢筋的最小埋设深度计算公式。
为了保证抗拔桩的稳定性，附加钢筋的埋设深度需要满足一定的要求。
一般来说，抗拔桩附加钢筋的最小埋设深度可以通过以下公式来计算：D = K Ds。
其中，D表示附加钢筋的最小埋设深度，K表示一个经验系数，通常取1.5~2.0，Ds表示抗拔桩的直径。
这个公式的推导基于土壤的承载能力和抗拔桩的结构特点，通过合理地选择埋设深度，可以保证抗拔桩的稳定性和安全性。
4. 抗拔桩附加钢筋的间距计算公式。
抗拔桩附加钢筋的间距对于整体的稳定性也非常重要，合理地设置钢筋的间距可以有效地提高抗拔桩的抗拔能力。
管桩有效桩长计算
管桩有效桩长计算一、计算原理管桩在地下工程中主要承担土体的承载力和抗拔力。
管桩的有效桩长取决于管桩与土体之间的摩擦力和桩身的反力。
在计算管桩有效桩长时，我们需要确定以下几个参数：土的侧摩擦力和端摩擦力的分布特征、土的强度特性、桩的含土柱的有效长度、桩周围土体的变形特征等。
二、常用的计算方法根据桩身载荷计算有效桩长的方法有很多，常用的有以下几种：1.第一类和第二类T-Z曲线法T-Z曲线是指管桩侧摩擦力随桩身变形的关系曲线，它们是地下工程中常用的一类曲线。
根据桩周土壤侧摩擦力与桩变形之间的关系，我们可以得到T-z曲线。
根据监测到的桩身的竖向位移和地下水位数据，可以利用曲线法计算管桩的有效桩长。
第一类T-Z曲线法是指通过解析法和数值法计算T-Z曲线，然后根据曲线确定管桩的有效桩长。
第二类T-Z曲线法是指根据土层刚度和管桩的反力，利用实测的地下水位、管桩竖向位移和水平位移数据计算管桩的有效桩长。
2.承载力计算法承载力计算法是通过计算管桩的包围土中的荷载传递机制来确定管桩的有效桩长。
计算时需要确定管桩的尺寸、材料特性、土层参数和设计荷载等参数。
主要有若干种常用的计算方法，如平均土阻力法、Slutsky公式、Meyerhof公式等。
3.扼流圈法扼流圈法是一种利用土体的流体力学原理计算管桩有效桩长的方法。
通过计算土体中的流体压力和桩身的浸润深度，可以确定管桩的有效桩长。
该方法常用于软土地基中的基础施工。
三、影响管桩有效桩长的因素计算管桩有效桩长时需要考虑以下几个因素：1.土体的力学性质：包括土的抗剪强度和压缩特性等。
2.管桩的材料和尺寸：包括管桩的直径、壁厚、材料强度和弹性模量等。
3.桩端部分的抗剪强度：即土的端摩擦力。
4.桩周围土体的变形特征：包括土的侧限状态和桩变形与土体位移的关系。
5.设计荷载：根据设计要求确定的管桩荷载。
四、实例以上就是管桩有效桩长计算的一些基本原理、常用方法和影响因素。
实际计算中需要结合具体的地质情况和工程要求来确定管桩的有效桩长，以确保地下工程的稳定性和安全性。
桩基专项方案计算公式
一、桩基承载力的计算公式1. 单桩承载力计算公式：Qs = Qsk + Qp其中，Qs为单桩承载力；Qsk为极限承载力；Qp为桩身抗拔力。
2. 极限承载力计算公式：Qsk = 1.2×γD×L×fck其中，γ为桩身材料重度；D为桩径；L为桩长；fck为桩身材料抗压强度标准值。
3. 桩身抗拔力计算公式：Qp = 0.8×γD×L×fck其中，Qp为桩身抗拔力；其他参数与极限承载力计算公式相同。
二、桩基沉降的计算公式1. 桩基沉降计算公式：S = (Qs - Qp)×δp / (A×E)其中，S为桩基沉降；δp为桩身材料变形模量；A为桩身截面积；E为桩身材料弹性模量。
2. 桩基沉降计算公式（简化）：S = (Qs - Qp)×δp / (πD²/4)其中，其他参数与桩基沉降计算公式相同。
三、桩基首灌混凝土计算公式1. 钻孔灌注桩首盘方量计算公式：V = (H1 - H2)×πD²/4 + πd²/4×h1其中，V为首盘方量；H1为桩孔底至导管底端距离；H2为导管初灌埋深；D为桩孔直径；d为导管内径；h1为桩孔内混凝土达到埋置深度时，导管内混凝土柱平衡导管外压力所需的高度。
2. 钻孔灌注桩首盘方量计算公式（简化）：V = πD²/4×(H1 - H2) + πd²/4×h1其中，其他参数与钻孔灌注桩首盘方量计算公式相同。
四、桩基施工进度计算公式1. 桩基施工进度计算公式：P = (N × D × L) / (T × 24 × 60)其中，P为桩基施工进度；N为桩基数量；D为桩径；L为桩长；T为施工时间（小时）。
2. 桩基施工进度计算公式（简化）：P = N × D × L / (T × 24)其中，其他参数与桩基施工进度计算公式相同。
抗拔桩荷载取值计算公式
抗拔桩荷载取值计算公式引言。
在土木工程中，抗拔桩是一种常见的地基工程结构，它可以用来支撑建筑物或其他工程结构。
在设计抗拔桩时，需要计算桩的荷载承载能力，以确保其能够承受设计荷载。
本文将介绍抗拔桩荷载取值计算公式，以帮助工程师更好地设计和评估抗拔桩的承载能力。
抗拔桩荷载取值计算公式。
抗拔桩的荷载承载能力可以通过以下公式进行计算：Q = A σc + π D L τ。
其中，Q表示桩的荷载承载能力，A表示桩的横截面积，σc表示桩材料的抗压强度，D表示桩的直径，L表示桩的长度，τ表示土的抗剪强度。
该公式的第一部分A σc表示桩的端部承载能力，即桩材料的抗压强度乘以桩的横截面积。
而第二部分π D L τ表示桩的侧面承载能力，即土的抗剪强度乘以桩的侧面积π D L。
在实际工程中，桩的荷载承载能力还需要考虑其他因素，如桩的安全系数、土的压缩性、桩与土的侧摩擦力等。
因此，在使用该公式进行计算时，需要综合考虑这些因素，并根据实际情况进行修正。
应用举例。
为了更好地理解抗拔桩荷载取值计算公式的应用，我们举一个简单的例子来说明。
假设有一根直径为1m，长度为10m的抗拔桩，其材料抗压强度为10MPa，土的抗剪强度为5kPa。
我们可以使用上述公式来计算该桩的荷载承载能力。
首先，计算桩的横截面积A：A = π (D/2)^2 = 3.14 (1/2)^2 = 0.785m^2。
然后，代入公式计算桩的荷载承载能力Q：Q = A σc + π D L τ。
= 0.785 10 + 3.14 1 10 5。
= 7.85MPa + 157kN。
= 7.85MPa + 157kN。
因此，该抗拔桩的荷载承载能力为7.85MPa + 157kN。
结论。
抗拔桩荷载取值计算公式是设计和评估抗拔桩承载能力的重要工具。
通过该公式，工程师可以快速、准确地计算桩的荷载承载能力，从而为工程设计和施工提供重要的参考依据。
然而，需要注意的是，在实际工程中，桩的荷载承载能力还需要考虑其他因素，如安全系数、土的压缩性等，因此在使用该公式时需要进行修正和综合考虑。
抗拔桩计算公式范文
抗拔桩计算公式范文抗拔桩计算公式是用来计算桩身在外部荷载作用下的抗拔能力的公式。
在土木工程中，桩身需要有足够的抗拔能力来承受外部荷载的作用，以保证土体与桩身之间的相对稳定性。
下面将介绍两种常用的抗拔桩计算公式：极限状态设计法和安全系数法。
一、极限状态设计法：极限状态设计法是一种常用的计算桩身抗拔能力的方法，在设计过程中，要保证桩的极限状态强度安全系数不小于1.0。
极限状态设计法的计算公式如下：Qult = (Ap + As) * f * α * β其中Qult为桩身的极限抗拔承载力（单位：kN）；Ap为桩身的端面积（单位：mm²）；As为桩的侧面积（单位：mm²）；f为土体的抗拔强度（单位：kN/mm²）；α为桩的长度效应修正系数，取决于桩的长径比和地层类型；β为土体的加速度系数，取决于地震作用。
二、安全系数法：安全系数法是一种常用的计算桩身抗拔能力的方法，通过将荷载除以承载力的安全系数，来确保桩的安全工作状态。
安全系数法的计算公式如下：Qd = Qult / γf其中Qd为桩身的设计抗拔承载力（单位：kN）；γ为土体的安全系数，一般取1.4-2.0；f为荷载的工作状态系数，取决于桩的工作状态，一般取0.5-1.0；Qult为桩身的极限抗拔承载力。
以上是两种常用的抗拔桩计算公式，根据具体的工程情况和设计要求，还可以使用其他的公式进行计算。
在计算过程中，需要准确获取桩身的相关参数，如端面积、侧面积、土体抗拔强度等，并根据实际情况进行修正和调整，以确保计算结果的准确性和合理性。
抗拔桩水平承载力计算公式
抗拔桩水平承载力计算公式引言。
在土木工程中，桩基是一种常见的地基处理方式，用于承载建筑物或其他结构的重量。
在某些情况下，桩基需要抵抗水平力，这就需要计算桩的水平承载力。
本文将介绍抗拔桩水平承载力的计算公式及其应用。
1. 抗拔桩水平承载力计算公式。
抗拔桩水平承载力的计算公式可以通过以下步骤进行推导：步骤1，计算桩的侧面土压力。
根据土力学原理，桩的侧面土压力可以通过以下公式计算：P = Ks γ H。
其中，P表示桩的侧面土压力，Ks为土的侧向土压力系数，γ为土的单位重量，H为土的高度。
步骤2，计算桩的水平承载力。
桩的水平承载力可以通过以下公式计算：Qh = P As。
其中，Qh表示桩的水平承载力，As为桩的侧面积。
综合以上两个步骤，可以得到抗拔桩水平承载力的计算公式：Qh = Ks γ H As。
2. 计算公式的应用。
抗拔桩水平承载力的计算公式可以应用于以下几个方面：（1）桩基设计。
在土木工程中，设计师需要根据建筑物或其他结构的要求，计算桩基的水平承载力，以确保桩基能够抵抗水平力的作用。
（2）工程施工。
在桩基的施工过程中，施工人员需要根据桩的尺寸和土壤条件，计算桩的水平承载力，以确保桩基的安全性和稳定性。
（3）工程监测。
在工程施工完成后，监测人员需要对桩基的水平承载力进行监测，以确保桩基的实际承载力符合设计要求。
3. 计算公式的改进。
抗拔桩水平承载力的计算公式可以根据实际情况进行改进，以提高计算的准确性和可靠性。
例如，可以考虑土壤的非线性特性、桩的受力状态等因素，对计算公式进行修正和改进。
结论。
抗拔桩水平承载力的计算公式是土木工程中重要的计算工具，它能够帮助设计师、施工人员和监测人员对桩基的水平承载力进行准确计算和评估。
通过不断改进和完善计算公式，可以更好地保障桩基的安全性和稳定性，为工程的顺利进行提供保障。
抗拔灌注桩桩计算
单桩抗拔承载力计算取孔J15计算桩顶标高-7.59正负零标高取C9孔计算设计依据：《建筑桩基技术规范》JGJ94-2008和本工程岩土工程勘察报告本工程选用钻孔灌注桩，桩型类别为圆形T uk=∑λi q sik u i L i桩 径 D=0.8m u i(m)= 2.5133m A p(㎡)=0.5027㎡K=2基桩自重G P=0.00KN土 层该土层桩长(m)q sik(Kpa)抗拔系数λi1 2.652012-1 1.2450.72-27.5200.652-39180.652-411.8550.652-516.85800.741200.655-11500.655-21800.7桩长L=49∑λi q sik u i L i=2600.00KN单桩抗拔极限承载力标准值T uk=∑λi q sik u i L i=2600.00KN 按荷载效应标准组合计算的基桩拔力:N K≤T UK/2+G P=1300.00KN桩身强度计算：荷载效应基本组合下桩顶轴向拉力设计值 N=1.35*N K=1755.00KN 纵向受拉钢筋直径d=25mm f y=360N/mm2钢筋根数=16纵向受拉钢筋面积A S=7854mm2f y As=2827.44KN N<fyAs 桩身强度满足要求(注:试桩时，N取单桩抗拔极限承载力标准值Tuk)抗拔桩裂缝计算：混凝土强度等级C30混凝土抗拉标准值f tk＝ 2.01N/mm2f c=14.3N/mm2混凝土弹性模量E c=30000N/mm2纵向受拉钢筋表面特征系数 ν＝1.0构件受力特征系数αcr＝2.7混凝土保护层厚度C=50钢筋弹性模量E s=200000N/mm2d eq＝∑(n i * d i^2)/∑(n i*υ*d i)＝25/1=25mmρte＝A s/A p＝7854/(0.503x10^6)=0.0156取ρte=0.0156 (注:当 ρte<0.01 时取 ρte=0.01)σsk=N k／A S=1300x10^3/7854=165.52ψ=1.1-0.65f tk/(ρteσsk)=1.1-0.65x2.01/(0.0156x165.52)=0.594取ψ=0.594(注：当ψ<0.2时，取ψ=0.2，当ψ>1时,取ψ=1)最大裂缝宽度ωmax=αcrψσsk(1.9c+0.08d eq/ρte)/E S=2.7x0.594x165.52x(1.9x50+0.08x25/0.0156)/200000=0.296< 0.3 裂缝满足要求。
预应力混凝土管桩抗拔承载力计算(全文)
预应力混凝土管桩抗拔承载力计算(全文)学术风格1. 引言在土木工程领域，预应力混凝土管桩抗拔承载力计算是一个重要的研究课题。
本文对该问题进行了全面的分析和计算，以期为工程实践提供参考和指导。
2. 抗拔承载力计算原理2.1 预应力混凝土管桩的构造特点2.2 抗拔承载力计算公式的推导2.3 参数及符号说明3. 预应力混凝土管桩抗拔承载力计算方法3.1 土层力学参数的确定3.2 桩身和土体的相互作用分析3.3 桩身和土体的承载力计算3.4 抗拔承载力计算公式的应用例子4. 计算结果与分析4.1 不同参数情况下的抗拔承载力计算结果4.2 参数变化对抗拔承载力的影响分析5. 结论通过对预应力混凝土管桩抗拔承载力计算的研究，本文得出了以下结论：5.1 预应力混凝土管桩抗拔承载力与土层力学参数密切相关；5.2 抗拔承载力计算公式的应用能够准确预测预应力混凝土管桩的抗拔承载力；5.3 参数的变化对抗拔承载力有明显的影响。
6. 参考文献[参考文献列表]附件：相关数据和图表。
法律名词及注释：1. 预应力混凝土：通过在混凝土中引入预先施加的拉应力，提高混凝土的抗拉强度和耐久性的一种混凝土类型。
2. 抗拔承载力：土木工程中指桩基在受到外力作用时，能够抵抗桩身抬升的能力。
—————————————————————————————————————————————商务风格1. 概述本文档旨在全面介绍预应力混凝土管桩抗拔承载力计算的方法和原理，为建筑项目中相关工程设计提供参考。
2. 抗拔承载力计算原理2.1 预应力混凝土管桩的结构特点和优势2.2 抗拔承载力计算公式的推导及应用范围2.3 参数及符号说明3. 预应力混凝土管桩抗拔承载力计算方法3.1 土层力学参数的确定及考虑因素3.2 桩身与土体相互作用分析及力学模型选择3.3 抗拔承载力计算公式的具体应用方法4. 计算结果与分析4.1 不同桩长、直径和预应力程度对抗拔承载力的影响4.2 不同土质条件下预应力混凝土管桩的抗拔性能比较5. 结论本文综合分析了预应力混凝土管桩抗拔承载力计算的关键参数和方法，并得出以下结论：5.1 土层力学参数对抗拔承载力具有重要影响，需进行准确测定和合理选取；5.2 合理应用抗拔承载力计算公式能够有效预测预应力混凝土管桩的抗拔性能；5.3 桩长、直径和预应力程度是影响抗拔承载力的关键因素。
