距离码光栅尺参数设定及调试说明

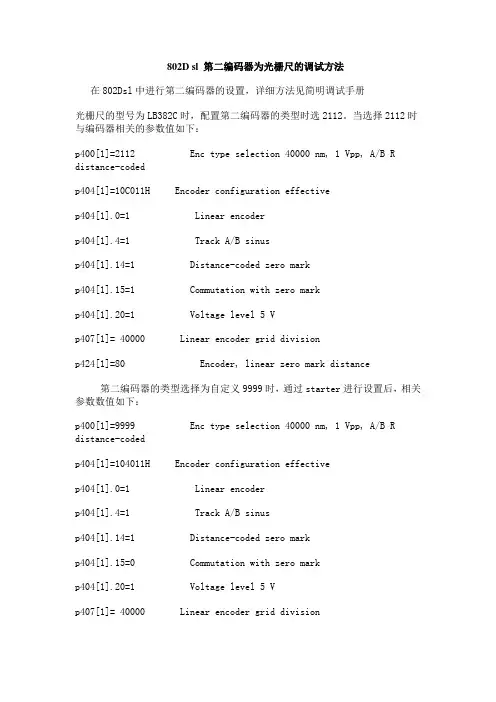

802D sl 第二编码器为光栅尺的调试方法
802D sl 第二编码器为光栅尺的调试方法在802Dsl中进行第二编码器的设置，详细方法见简明调试手册光栅尺的型号为LB382C时，配置第二编码器的类型时选2112。
当选择2112时与编码器相关的参数值如下：p400[1]=2112 Enc type selection 40000 nm, 1 Vpp, A/B Rdistance-codedp404[1]=10C011H Encoder configuration effectivep404[1].0=1 Linear encoderp404[1].4=1 Track A/B sinusp404[1].14=1 Distance-coded zero markp404[1].15=1 Commutation with zero markp404[1].20=1 Voltage level 5 Vp407[1]= 40000 Linear encoder grid divisionp424[1]=80 Encoder, linear zero mark distance第二编码器的类型选择为自定义9999时，通过starter进行设置后，相关参数数值如下：p400[1]=9999 Enc type selection 40000 nm, 1 Vpp, A/B Rdistance-codedp404[1]=104011H Encoder configuration effectivep404[1].0=1 Linear encoderp404[1].4=1 Track A/B sinusp404[1].14=1 Distance-coded zero markp404[1].15=0 Commutation with zero markp404[1].20=1 Voltage level 5 Vp407[1]= 40000 Linear encoder grid divisionp424[1]=80 Encoder, linear zero mark distance与编码器相关的驱动参数如下：P424 直线尺零脉冲间距 Encoder, linear zero mark distanceP425 旋转光栅零脉冲间距 Encoder, rotary zero mark distanceP404.14 距离编码零脉冲 distance-coded zero marksP407 直线尺栅距 linear encoder grid divisionP408 旋转编码器脉冲数 rotory encoder pulse Nomuber1.轴数据的设定MD30230 $MA_ENC_INPUT_NR[0,AX1]=2MD31000 $MA_ENC_IS_LINEAR[0,AX1]=1MD31010 $MA_ENC_GRID_POINT_DIST[0,AX1]=0.04MD31040 $MA_ENC_IS_DIRECT[0,AX1]=1MD34000 $MA_REFP_CAM_IS_ACTIVE[AX1]=0MD34060 $MA_REFP_MAX_MARKER_DIST[0,AX1]=80MD34200 $MA_ENC_REFP_MODE[0,AX1]=3MD34300 $MA_ENC_REFP_MARKER_DIST[0,AX1]=80MD34310 $MA_ENC_MARKER_INC[0,AX1]=0.041.第一、第二编码器之间的切换将30230=1 31000=0 切换为电机编码器下在切换的过程中，如果报其他警的话，将所有与光栅尺相关的参数都改为默认即可解决。
802D_SL带距离码光栅尺

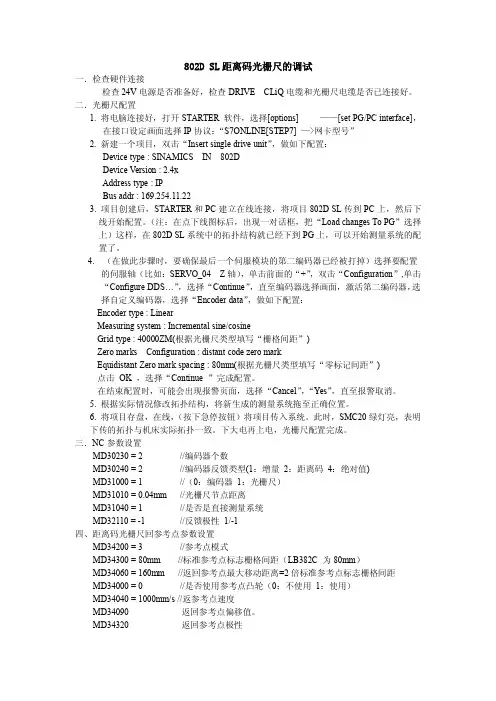

802D SL距离码光栅尺的调试一．检查硬件连接检查24V电源是否准备好，检查DRIVE CLiQ电缆和光栅尺电缆是否已连接好。
二．光栅尺配置1.将电脑连接好，打开STARTER软件，选择[options]——[set PG/PC interface]，在接口设定画面选择IP协议：“S7ONLINE[STEP7]—>网卡型号”2.新建一个项目，双击“Insert single drive unit”，做如下配置：Device type:SINAMICS IN802DDevice Version:2.4xAddress type:IPBus addr:169.254.11.223.项目创建后，STARTER和PC建立在线连接，将项目802D SL传到PC上，然后下线开始配置。
（注：在点下线图标后，出现一对话框，把“Load changes To PG”选择上）这样，在802D SL系统中的拓扑结构就已经下到PG上，可以开始测量系统的配置了。
4.（在做此步骤时，要确保最后一个伺服模块的第二编码器已经被打掉）选择要配置的伺服轴（比如：SERVO_04Z轴），单击前面的“+”，双击“Configuration”,单击“Configure DDS…”，选择“Continue”，直至编码器选择画面，激活第二编码器，选择自定义编码器，选择“Encoder data”，做如下配置：Encoder type:LinearMeasuring system:Incremental sine/cosineGrid type:40000ZM(根据光栅尺类型填写“栅格间距”)Zero marks Configuration:distant code zero markEquidistant Zero mark spacing:80mm(根据光栅尺类型填写“零标记间距”)点击OK，选择“Continue”完成配置。
在结束配置时，可能会出现报警页面，选择“Cancel”，“Yes”，直至报警取消。
