甲类,乙类和甲乙类功率放大器的区别
(完整版)OCL,OTL,BTL,甲类,乙类,甲乙类各种放大电路的原理详解,优缺点分析,以及应用说明
OCL，OTL，BTL，甲类，乙类，甲乙类各种放大电路的原理详解，优缺点分析，以及应用说明清华大学张小斌（教授）一．OCL电路OCL（output capacitor less）的英文本意是说没有电容的输出级（这样可以使输出在低频时变得平滑），你一定认为这个称谓怪怪的，那是因为OCL不是最早的职业输出级电路而是最终的。
OTL（OCL从它发展而来）电路的标配有上一句所说的奇怪的电容。
OTL在后面谈论。
之所以说OCL是“最终的”是因为它是最迎合集成电路趋势的（集成电路中最容易制造的类型）。
OCL电路的基本形式如下图所示：它的最重要的特点是双电源，注意电源在集成电路中可不是什么难题。
正是这个双电源的结构特点让电容下岗了。
Ui作为输出信号，在正的时候T1管发生作用；在负的时候T2管发生作用。
于是能产生一个连续的输出，信号如右图所示。
但是，当信号的电压在-0.6V 到0.6V之间（以硅管为例），T1和T2管的导通就成了问题了，这种状况会造成信号输出的交越失真。
面对这个问题，我们只能设置合适的静态工作点，目的就是，在没有Ui时，T1和T2就已经微导通了，那么这个时候来一点点Ui就可以自由的让T1或T2导通。
这是个很有逻辑的想法。
见下面的电路：这个旨在消除交越失真的电路在从正电源+VCC经R1、D1、D2、R2到负电源——VCC 形成一个直流电流的旅行中，必然使T1和T2的两个基极之间产生电压，电压的大小等于两个二极管的压降之和。
这样T1和T2管就均处于微导通状态了。
这种结构稍显幼稚，我们在实际中喜欢采用（b）中的形式，学名Ube倍增电路（注意要是I2远大于Ib），意思是说，合理选择R3、R4的阻值，可以使Ub1、b2得到（1+R3/R4）Ube的直流电压。
为了增大T1和T2管的电流放大系数，减小前级的驱动电流，常采用复合管的架构，复合管前面已经由gemfield讨论过了。
现在就该讨论OTL的情况了，电路如下图：很明显的是，和OCL相比，它的特点是输出端多了个电容，而且是单电源供电。
甲类,乙类和甲乙类功率放大器的区别

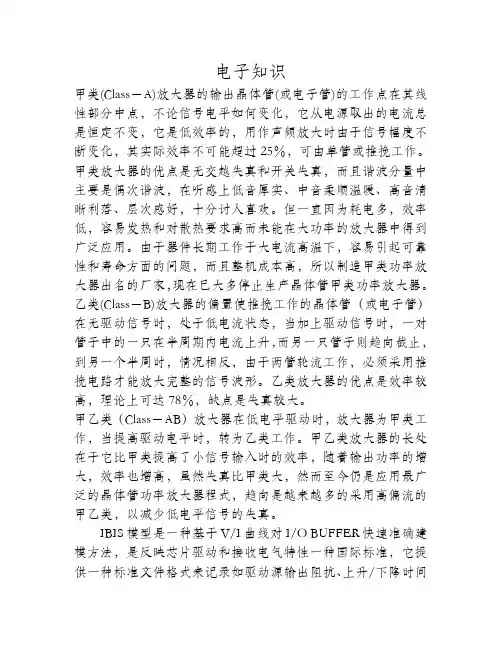

电子知识甲类(Class－A)放大器的输出晶体管(或电子管)的工作点在其线性部分中点，不论信号电平如何变化，它从电源取出的电流总是恒定不变，它是低效率的，用作声频放大时由于信号幅度不断变化，其实际效率不可能超过25％，可由单管或推挽工作。
甲类放大器的优点是无交越失真和开关失真，而且谐波分量中主要是偶次谐波，在听感上低音厚实、中音柔顺温暖、高音清晰利落、层次感好，十分讨人喜欢。
但一直因为耗电多，效率低，容易发热和对散热要求高而未能在大功率的放大器中得到广泛应用。
由于器件长期工作于大电流高温下，容易引起可靠性和寿命方面的问题，而且整机成本高，所以制造甲类功率放大器出名的厂家，现在已大多停止生产晶体管甲类功率放大器。
乙类(Class－B)放大器的偏置使推挽工作的晶体管（或电子管）在无驱动信号时，处于低电流状态，当加上驱动信号时，一对管子中的一只在半周期内电流上升，而另一只管子则趋向截止，到另一个半周时，情况相反，由于两管轮流工作，必须采用推挽电路才能放大完整的信号波形。
乙类放大器的优点是效率较高，理论上可达78％，缺点是失真较大。
甲乙类（Class－AB）放大器在低电平驱动时，放大器为甲类工作，当提高驱动电平时，转为乙类工作。
甲乙类放大器的长处在于它比甲类提高了小信号输入时的效率，随着输出功率的增大，效率也增高，虽然失真比甲类大，然而至今仍是应用最广泛的晶体管功率放大器程式，趋向是越来越多的采用高偏流的甲乙类，以减少低电平信号的失真。
IBIS模型是一种基于V/I曲线对I/O BUFFER快速准确建模方法，是反映芯片驱动和接收电气特性一种国际标准，它提供一种标准文件格式来记录如驱动源输出阻抗、上升/下降时间及输入负载等参数，非常适合做振荡和串扰等高频效应计算与仿真。
IBIS本身只是一种文件格式，它说明在一标准IBIS文件中如何记录一个芯片驱动器和接收器不同参数，但并不说明这些被记录参数如何使用，这些参数需要由使用IBIS模型仿真工具来读取。
A类 B类 AB类 D类功放的区别你真的知道吗
A类B类AB类D类功放的区别你真的知道吗A类B类AB类D类功放的区别，有什么不一样你们知道吗？首先根据功放不同的放大类型可分为：Class A（A类也称甲类）、Class B（B类也称乙类）、Class AB（AB类也称甲乙类）、Class D（D类也称数字类）。
（）以上都是汽车上常见的功放器。
1、纯甲类功率放大器纯甲类功率放大器又称为A类功率放大器（Class A），它是一种完全的线性放大形式的放大器。
在纯甲类功率放大器工作时，晶体管的正负通道不论有或没有信号都处于常开状态，这就意味着更多的功率消耗为热量，但失真率极低。
纯甲类功率放大器在汽车音响的应用中比较少见，像意大利的Sinfoni高级系列才有这类功率放大器。
这是因为纯甲类功率放大器的效率非常低，通常只有20-30%，但音响发烧友们对它的声音表现津津乐道。
2、乙类功率放大器乙类功率放大器，也称为B类功率放大器（Class B），它也被称为线性放大器，但是它的工作原理与纯甲类功率放大器完全不同。
B类功放在工作时，晶体管的正负通道通常是处于关闭的状态除非有信号输入，也就是说，在正相的信号过来时只有正相通道工作，而负相通道关闭，两个通道绝不会同时工作，因此在没有信号的部分，完全没有功率损失。
但是在正负通道开启关闭的时候，常常会产生跨越失真，特别是在低电平的情况下，所以B 类功率放大器不是真正意义上的高保真功率放大器。
在实际的应用中，其实早期许多的汽车音响功放都是B类功放，因为它的效率比较高。
3、甲乙类功率放大器甲乙类功率放大器也称为AB类功率放大器（Class AB），它是兼容A类与B类功放的优势的一种设计。
当没有信号或信号非常小时，晶体管的正负通道都常开，这时功率有所损耗，但没有A类功放严重。
当信号是正相时，负相通道在信号变强前还是常开的，但信号转强则负通道关闭。
当信号是负相时，正负通道的工作刚好相反。
AB类功率放大器的缺陷在于会产生一点点的交越失真，但是相对于它的效率比以及保真度而言，都优于A类和。
甲类乙类甲乙类推挽式放大器
经常会看到XX功放是采用推挽式结构，或者说XX采用甲类放大器，效果出色什么的描述，但各位可否知道这些类型功放工作代表的意义呢？下面就简单介绍一下：1.甲类放大：晶体管静态工作点设置在截止区与饱和区的中分点的放大电路，叫做甲类放大电路，适合于小功率高保真放大。
甲类放大又称为A类放大，在信号的整个周期内（正弦波的正负两个半周），放大器的任何功率输出元件都不会出现电流截止（即停止输出）。
正弦信号的正负两个半周由单一功率输出原件连续放大输出的一类放大器。
当输入信号较小时，在整个信号周期中，晶体管都工作于它的放大区，电流的导通角为180度，且静态工作点在负载线的中点。
甲类放大器工作时会产生高热，效率很低，适用于小信号低频功率放大，但固有的优点是不存在交越失真。
单端放大器都是甲类工作方式。
2.乙类放大：晶体管静态工作点设置在截止点的放大电路，叫做乙类放大电路，适合于大功率放大。
乙类放大又称为B类放大，在信号的整个周期内（正弦波的正负两个半周），放大器的输出元件分成两组，轮流交替的出现电流截止（即停止输出）。
正弦信号的正负两个半周分别由推挽输出级的两“臂”轮流放大输出的一类放大器，每一“臂”的导电时间为信号的半个周期。
乙类功率放大其集电极电流只能在半个周期内导通，导通角为90度。
乙类放大器的优点是效率高，缺点是会产生交越失真。
3.甲乙类放大：管静态工作点设置在截止区与饱和区之间，靠近截止点的放大电路，叫做甲乙类放大电路，适合于大功率高保真音频放大，推挽电路通常就是甲乙类放大电路。
甲乙类放大又称AB类放大，它界于甲类和乙类之间，推挽放大的每一个“臂”导通时间大于信号的半个周期而小于一个周期。
甲乙类放大有效解决了乙类放大器的交越失真问题，效率又比甲类放大器高，因此获得了极为广泛的应用。
4.丙类放大：晶体管静态工作点设置在截止区内的放大电路，叫做丙类放大电路，适合于大功率射频放大。
丙类放大又称为C类放大，丙类放大器工作在开关状态，它只处理正半周信号，也就是脉动直流信号。
OCL,OTL,BTL,甲类,乙类,甲乙类各种放大电路的原理详解,优缺点分析,以及应用说明甄选
OCL,OTL,BTL,甲类,乙类,甲乙类各种放大电路的原理详解,优缺点分析,以及应用说明（优选.) OCL，OTL，BTL，甲类，乙类，甲乙类各种放大电路的原理详解，优缺点分析，以及应用说明清华大学张小斌（教授）一．OCL电路OCL（output capacitorless）的英文本意是说没有电容的输出级（这样可以使输出在低频时变得平滑），你一定认为这个称谓怪怪的，那是因为OCL不是最早的职业输出级电路而是最终的。
OTL（OCL从它发展而来）电路的标配有上一句所说的奇怪的电容。
OTL在后面谈论。
之所以说OCL是“最终的”是因为它是最迎合集成电路趋势的（集成电路中最容易制造的类型）。
OCL电路的基本形式如下图所示：它的最重要的特点是双电源，注意电源在集成电路中可不是什么难题。
正是这个双电源的结构特点让电容下岗了。
Ui作为输出信号，在正的时候T1管发生作用；在负的时候T2管发生作用。
于是能产生一个连续的输出，信号如右图所示。
但是，当信号的电压在-0.6V到0.6V之间（以硅管为例），T1和T2管的导通就成了问题了，这种状况会造成信号输出的交越失真。
面对这个问题，我们只能设置合适的静态工作点，目的就是，在没有Ui时，T1和T2就已经微导通了，那么这个时候来一点点Ui就可以自由的让T1或T2导通。
这是个很有逻辑的想法。
见下面的电路：这个旨在消除交越失真的电路在从正电源+VCC经R1、D1、D2、R2到负电源——VCC形成一个直流电流的旅行中，必然使T1和T2的两个基极之间产生电压，电压的大小等于两个二极管的压降之和。
这样T1和T2管就均处于微导通状态了。
这种结构稍显幼稚，我们在实际中喜欢采用（b）中的形式，学名Ube倍增电路（注意要是I2远大于Ib），意思是说，合理选择R3、R4的阻值，可以使Ub1、b2得到（1+R3/R4）Ube的直流电压。
为了增大T1和T2管的电流放大系数，减小前级的驱动电流，常采用复合管的架构，复合管前面已经由gemfield讨论过了。
AB类D类功放的区别及应用
•A类B类 AB类D类功放的区别，有什么不一样首先根据功放不同的放大类型可分为：Class A（A类也称甲类）、Class B（B类也称乙类）、Class AB（AB类也称甲乙类）、Class D（D类也称数字类）。
以上都是汽车上常见的功放器.....1、纯甲类功率放大器纯甲类功率放大器又称为A类功率放大器（Class A），它是一种完全的线性放大形式的放大器。
在纯甲类功率放大器工作时，晶体管的正负通道不论有或没有信号都处于常开状态，这就意味着更多的功率消耗为热量，但失真率极低。
纯甲类功率放大器在汽车音响的应用中比较少见，像意大利的Sinfoni高级系列才有这类功率放大器。
这是因为纯甲类功率放大器的效率非常低，通常只有20-30%，但音响发烧友们对它的声音表现津津乐道。
2、乙类功率放大器乙类功率放大器，也称为B类功率放大器（Class B），它也被称为线性放大器，但是它的工作原理与纯甲类功率放大器完全不同。
B类功放在工作时，晶体管的正负通道通常是处于关闭的状态除非有信号输入，也就是说，在正相的信号过来时只有正相通道工作，而负相通道关闭，两个通道绝不会同时工作，因此在没有信号的部分，完全没有功率损失。
但是在正负通道开启关闭的时候，常常会产生跨越失真，特别是在低电平的情况下，所以B类功率放大器不是真正意义上的高保真功率放大器。
在实际的应用中，其实早期许多的汽车音响功放都是B类功放，因为它的效率比较高。
3、甲乙类功率放大器甲乙类功率放大器也称为AB类功率放大器（Class AB），它是兼容A类与B类功放的优势的一种设计。
当没有信号或信号非常小时，晶体管的正负通道都常开，这时功率有所损耗，但没有A类功放严重。
当信号是正相时，负相通道在信号变强前还是常开的，但信号转强则负通道关闭。
当信号是负相时，正负通道的工作刚好相反。
AB类功率放大器的缺陷在于会产生一点点的交越失真，但是相对于它的效率比以及保真度而言，都优于A类和B类功放，AB类功放也是目前汽车音响中应用最为广泛的设计。
功率放大器的分类及区别
功率放大器的分类及区别作者：徐冬梅陈新来源：《中国科技博览》2019年第10期[摘要]功率放大器主要是用于向负载提供足够大的信号功率的放大器，简称功放。
与其它放大器没有本质的区别，只是功率放大器不是单纯的追求输出高电压和高电流，而是在电源一定的情况下，尽可能输出功率最大。
本文就目前市面上常见的几种功率放大器进行了详细分析。
[关键词]功率放大器静态工作点功耗失真中图分类号：TP941 文献标识码：A 文章编号：1009-914X（2018）10-0075-011、功率放大器的分类根据晶体管工作在放大状态时的电压和电流大小（即晶体管的静态工作点的位置）的不同，可将功率放大器分为甲类、乙类、甲乙类、丙类、丁类等。
1.1甲类放大器就是给放大管加入合适的静态偏置电流使静态工作点Q一直位于晶体管的放大区（线性区），在整个周期内都有电流流过晶体管的电路。
它可同时放大输入信号的正负半周，并且放大电路的电源始终给电路供电。
甲类放大器是所有功率放大器中效率最低的电路，因此同等输出功率下甲类放大器体积大、发热量高，但甲类放大器又是所有放大器中线性最好的，失真度最小，一般多用于小信号低频无失真放大。
甲类放大器的主要特点如下：（1）在音响系统中，甲类功率放大器的音质最佳。
在整个输入信号的周期内产生非线性失真度很小，这是甲类放大器的最大优点。
（2）信号在整个周期内用同一只晶体管来放大，在不产生非线性失真的情况下，放大器的输出功率受到了限制，故一般情况下该输出功率不可能做得很大。
（3）晶体管的静态工作电流比较大，在有无输入信号的情况下都消耗偏置电源能量，故静态功耗较大。
1.2.乙类（B类）放大器乙类放大器是指三极管所加静态偏置电流为零，且用两只性能对称的三极管来分别放大信号的正、负半周。
一个管子只能在信号的半个周期内导通，而在另外半个周期内截止，两个管子不能同时工作，最终在放大器的负载上将输出正、负半周信号合成一个完整的周期信号，即采用了互补式输出结构。
甲类,乙类和乙类功率放大器的区别
电子知识甲类(Class－A)放大器的输出晶体管(或电子管)的工作点在其线性部分中点，不论信号电平如何变化，它从电源取出的电流总是恒定不变，它是低效率的，用作声频放大时由于信号幅度不断变化，其实际效率不可能超过25％，可由单管或推挽工作。
甲类放大器的优点是无交越失真和开关失真，而且谐波分量中主要是偶次谐波，在听感上低音厚实、中音柔顺温暖、高音清晰利落、层次感好，十分讨人喜欢。
但一直因为耗电多，效率低，容易发热和对散热要求高而未能在大功率的放大器中得到广泛应用。
由于器件长期工作于大电流高温下，容易引起可靠性和寿命方面的问题，而且整机成本高，所以制造甲类功率放大器出名的厂家，现在已大多停止生产晶体管甲类功率放大器。
乙类(Class－B)放大器的偏置使推挽工作的晶体管（或电子管）在无驱动信号时，处于低电流状态，当加上驱动信号时，一对管子中的一只在半周期内电流上升，而另一只管子则趋向截止，到另一个半周时，情况相反，由于两管轮流工作，必须采用推挽电路才能放大完整的信号波形。
乙类放大器的优点是效率较高，理论上可达78％，缺点是失真较大。
甲乙类（Class－AB）放大器在低电平驱动时，放大器为甲类工作，当提高驱动电平时，转为乙类工作。
甲乙类放大器的长处在于它比甲类提高了小信号输入时的效率，随着输出功率的增大，效率也增高，虽然失真比甲类大，然而至今仍是应用最广泛的晶体管功率放大器程式，趋向是越来越多的采用高偏流的甲乙类，以减少低电平信号的失真。
IBIS模型是一种基于V/I曲线对I/O BUFFER快速准确建模方法，是反映芯片驱动和接收电气特性一种国际标准，它提供一种标准文件格式来记录如驱动源输出阻抗、上升/下降时间及输入负载等参数，非常适合做振荡和串扰等高频效应计算与仿真。
IBIS本身只是一种文件格式，它说明在一标准IBIS文件中如何记录一个芯片驱动器和接收器不同参数，但并不说明这些被记录参数如何使用，这些参数需要由使用IBIS模型仿真工具来读取。
甲类乙类甲乙类D类功放比较
甲类,乙类,甲乙类,D类功放比较甲类、乙类、丙类功率放大器的特点甲类功率放大器，是指当输入信号较小时，在整个信号周期中，晶体管都工作于它的放大区，电流的导通角为180度，适用于小信号低频功率放大，且静态工作点在负载线的中点。
乙类功率放大是指其集电极电流只能在半个周期内导通，导通角为90度。
丙类功率放大是指其集电极电流导通时间小于半个周期的放大状态，导通角小于90度，丙类工作状态的输出功率和效率是三种工作状态中最高的。
低频功率放，其负载是阻性，只能在甲类或甲乙类（丙类）推挽工作，高频谐振攻放，工作在丙类。
1、A类功放（又称甲类功放）A类功放输出级中两个（或两组）晶体管永远处于导电状态，也就是说不管有无讯号输入它们都保持传导电流，并使这两个电流等于交流电的峰值，这时交流在最大讯号情况下流入负载。
当无讯号时，两个晶体管各流通等量的电流，因此在输出中心点上没有不平衡的电流或电压，故无电流输入扬声器。
当讯号趋向正极，线路上方的输出晶体管容许流入较多的电流，下方的输出晶体管则相对减少电流，由于电流开始不平衡，于是流入扬声器而且推动扬声器发声。
A类功放的工作方式具有最佳的线性，每个输出晶体管均放大讯号全波，完全不存在交越失真（Switching Distortion），即使不施用负反馈，它的开环路失真仍十分低，因此被称为是声音最理想的放大线路设计。
但这种设计有利有弊，A类功放放最大的缺点是效率低，因为无讯号时仍有满电流流入，电能全部转为高热量。
当讯号电平增加时，有些功率可进入负载，但许多仍转变为热量。
A类功放是重播音乐的理想选择，它能提供非常平滑的音质，音色圆润温暖，高音透明开扬，这些优点足以补偿它的缺点。
A类功率功放发热量惊人，为了有效处理散热问题，A类功放必须采用大型散热器。
因为它的效率低，供电器一定要能提供充足的电流。
一部25W的A 类功放供电器的能力至少够100瓦AB类功放使用。
所以A类机的体积和重量都比AB类大，这让制造成本增加，售价也较贵。
功率放大电路基础知识讲解
第三章功率放大电路第一节学习要求第二节功率放大电路的一般咨询题第三节乙类双电源互补对称功率放大电路第四节甲乙类互补对称功率放大器第一节学习要求：1．了解功率放大电路的要紧特点及其分类；2．熟悉常用功放电路的工作原理及最大输出功率和效率的计算；3．了解集成功率放大电路及其应用。
本章的重点：OCL、OTL功率放大器本章的难点：功率放大电路要紧参数分析与计算第二节功率放大电路的一般咨询题功放以获得输出功率为直截了当目的。
它的一个全然咨询题确实是基本在电源一定的条件下能输出多大的信号功率。
功率放大器既然要有较大的输出功率，所以也要求电源提供更大的注进功率。
因此，功放的另一全然咨询题是工作效率咨询题。
即有多少注进功率能转换成信号功率。
另外，功放在大信号下的失真，大功率运行时的热稳定性等咨询题也是需要研究和解决的。
一、功率放大电路的特点、全然概念和类型1、特点：(1)输出功率大(2)效率高(3)大信号工作状态(4)功率BJT的散热2、功率放大电路的类型(1)甲类功率放大器特点：·工作点Q处于放大区，全然在负载线的中间，见图5.1。
·在输进信号的整个周期内，三极管都有电流通过。
·导通角为360度。
缺点：效率较低，即使在理想情况下，效率只能到达50%。
由于有I CQ的存在，不管有没有信号，电源始终不断地输送功率。
当没有信号输进时，这些功率全部消耗在晶体管和电阻上，并转化为热量形式耗散出往；当有信号输进时，其中一局部转化为有用的输出功率。
作用：通常用于小信号电压放大器；也能够用于小功率的功率放大器。
(2)乙类功率放大器特点：·工作点Q处于截止区。
·半个周期内有电流流过三极管，导通角为180度。
·由于I CQ=0，使得没有信号时，管耗非常小，从而效率提高。
缺点：波形被切掉一半，严峻失真，如图5.2所示。
作用：用于功率放大。
(3)甲乙类功率放大器特点：·工作点Q处于放大区偏下。
甲类,乙类,甲乙类,D类功放比较
1、A类功放（又称甲类功放）
A类功放输出级中两个（或两组）晶体管永远处于导电状态，也就是说不管有无讯号输入它们都保持传导电流，并使这两个电流等于交流电的峰值，这时交流在最大讯号情况下流入负载。当无讯号时，两个晶体管各流通等量的电流，因此在输出中心点上没有不平衡的电流或电压，故无电流输入扬声器。当讯号趋向正极，线路上方的输出晶体管容许流入较多的电流，下方的输出晶体管则相对减少电流，由于电流开始不平衡，于是流入扬声器而且推动扬声器发声。 A类功放的工作方式具有最佳的线性，每个输出晶体管均放大讯号全波，完全不存在交越失真（Switching Distortion），即使不施用负反馈，它的开环路失真仍十分低，因此被称为是声音最理想的放大线路设计。但这种设计有利有弊，A类功放放最大的缺点是效率低，因为无讯号时仍有满电流流入，电能全部转为高热量。当讯号电平增加时，有些功率可进入负载，但许多仍转变为热量。
A类功放是重播音乐的理想选择，它能提供非常平滑的音质，音色圆润温暖，高音透明开扬，这些优点足以补偿它的缺点。A类功率功放发热量惊人，为了有效处理散热问题，A类功放必须采用大型散热器。因为它的效率低，供电器一定要能提供充足的电流。一部25W的A类功放供电器的能力至少够100瓦AB类功放使用。所以A类机的体积和重量都比AB类大，这让制造成本增加，售价也较贵。一般而言，A4、C类功放（丙类功放）
这类功放较少听说，因为它是一种失真非常高的功放，只适合在通讯用途上使用。C类机输出效率特高，但不是HI-FI放大所适用。
5、D类功放（丁类功放）
这种设计亦称为数码功放。D类功放放大的晶体管一经开启即直接将其负载与供电器连接，电流流通但晶体管无电压，因此无功率消耗。当输出晶体管关闭时，全部电源供应电压即出现在晶体管上，但没有电流，因此也不消耗功率，故理论上的效率为百分之百。D类功放放大的优点是效率最高，供电器可以缩小，几乎不产生热量，因此无需大型散热器，机身体积与重量显著减少，理论上失真低、线性佳。但这种功放工作复杂，增加的线路本身亦难免有偏差，所以真正成功的产品甚少，售价也不便宜。
1.2 功率放大器的电路组成和工作特性
图 1–1–5
乙类工作时，为在负载上合成完整的正弦波，必须采用
两管轮流导通的推挽(Push-Pull)电路。
第十五页，共二十六页。
实现方案(fāng àn)： ① 变压器耦合推挽功放；
② 乙类互补推挽功放。
1．变压器耦合功放 (1) 电路(diànlù)结 构 Tr1：输入变压器，利用二次绕组的中心抽头(chōu 将 tóu) vi (t) 分成两个幅值相等，极性相反的激励电压 vi1 = - vi2 ，分别加在 两管的基 - 射极之间，实现两管轮流导通。
(2)工作原理 vi(t) > 0 时，T1 管(NPN 型) 导 通(忽略射结压降)，T2 管 (PNP型) 截止，iC1( iE1)为正弦波的正半周；
vi(t) < 0 时，T2 管导通，T1 管截 止，iC2( iE2)为处于正弦波的负半周。
图 1–2–5(b) 互补推挽
通过 RL 的电流 iL = iE1 – iE2 ，合成完整的正弦波。
相应(xiāngyīng) Po 和 PD 达到最大，即
乙类功放的最大集电极效率(xiào lǜ)
③ 若激励不足
比甲类功放高
Vcm 减小，引入电源电压利用系数 表示 Vcm的减小程度。
第二十二页，共二十六页。
定义(dìngyì)
= Vcm/VCC
集电极管耗：
分析：当输入激励由大减小，即 减小时，Po、PD、 C 均单调减小，而 PC1 和 PC2 的变化非单调，
Tr2：输出变压器，隔断 iC1 和 iC2 到负载的平均分量，并利用 一次绕组的中心抽头将 iC1 和 iC2 中的基波分量在 RL 中叠加，输
出正弦波。
T1 和 T2：特性配对、相同导电类型的 NPN 功率管。
甲乙类互补对称功率放大电路最大功率
甲乙类互补对称功率放大电路最大功率下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!甲乙类互补对称功率放大电路最大功率引言在电子学领域，功率放大电路是极为重要的一类电路，用于放大信号的功率，使其能够驱动各种负载。
射频功率放大器
丙类功放是指其集电极电流导通时间小于半
个周期的放大状态，导通角小于90度，属 于非线性功率放大器。
优缺点：它输出功率和效率特高，一种失真 非常高的功放，一般用于射频放大，只适 合在通讯用途上使用
主要设计参数：输出功率、电源供给的功率、 功率管的管耗。效率。
丙类射频功率放大器效率高，主要作为发射 机末级功率放大。
电子技术
甲类放大器的优点是无交越失真和开关失真， 而且谐波分量中主要是偶次谐波，在听感上 低音厚实、中音柔顺温暖、高音清晰利落、 层次感好，十分讨人喜欢。
但一直因为耗电多，效率低，容易发热和对散
热要求高而未能在大功率的放大器中得到广
泛应用。由于器件长期工作于大电流高温下， 容易引起可靠性和寿命方面的问题，而且整 机成本高，所以制造甲类功率放大器出名的 厂家，现在已大多停止生产晶体管甲类功率 放大器。
甲类射频功率放大器电
路属于线性放大器， 即在正弦信号一周内， 放大器电路的功率管 是处于全导通工作状 态。
对于一些射频小功率情 况，可以选甲类放大 器作为功率放大器电 路。
乙类射频功率放大器电路
功率管在输入波形的半个周期内导通，而在另 外半个周期则是截止的。
乙类射频功率放大器电路采用双管乙类推 挽工作，即用两只B类工作的功率管放大 半个正弦波，然后在负载上合成一个完 整的正弦波。
电子技术
射频功率放大器
射频功率放大器是各种无线电发射机的主要组成部分。
在发射机的前级电路中，调制振荡器所产生的射频信号功率很小，需要经过 一系列的放大获得足够的射频功率后，才能馈送到天线上辐射出去。为了 获得足够大的射频输出功率，必须采用射频功率放大器。射频功率放大器 的主要技术指标是输出功率与效率，这是研究射频功率放大器的关键。对 功率晶体管的要求，主要是考虑击穿电压、最大集电极电流和最大管耗。 为了实现有效的能量传输，天线和放大器之间要采用阻抗匹配网络。
甲类,乙类和甲乙类功率放大器的区别1
甲类,乙类和甲乙类功率放大器的区别------------------------------------------------------------------------------------------------甲类,乙类和甲乙类功率放大器的区别电子知识甲类(Class,A)放大器的输出晶体管(或电子管)的工作点在其线性部分中点，不论信号电平如何变化，它从电源取出的电流总是恒定不变，它是低效率的，用作声频放大时由于信号幅度不断变化，其实际效率不可能超过25,，可由单管或推挽工作。
甲类放大器的优点是无交越失真和开关失真，而且谐波分量中主要是偶次谐波，在听感上低音厚实、中音柔顺温暖、高音清晰利落、层次感好，十分讨人喜欢。
但一直因为耗电多，效率低，容易发热和对散热要求高而未能在大功率的放大器中得到广泛应用。
由于器件长期工作于大电流高温下，容易引起可靠性和寿命方面的问题，而且整机成本高，所以制造甲类功率放大器出名的厂家，现在已大多停止生产晶体管甲类功率放大器。
乙类(Class,B)放大器的偏置使推挽工作的晶体管(或电子管)在无驱动信号时，处于低电流状态，当加上驱动信号时，一对管子中的一只在半周期内电流上升，而另一只管子则趋向截止，到另一个半周时，情况相反，由于两管轮流工作，必须采用推挽电路才能放大完整的信号波形。
乙类放大器的优点是效率较高，理论上可达78,，缺点是失真较大。
甲乙类(Class,AB)放大器在低电平驱动时，放大器为甲类工作，当提高驱动电平时，转为乙类工作。
甲乙类放大器的长处在于它比甲——————————————————————————————————————------------------------------------------------------------------------------------------------类提高了小信号输入时的效率，随着输出功率的增大，效率也增高，虽然失真比甲类大，然而至今仍是应用最广泛的晶体管功率放大器程式，趋向是越来越多的采用高偏流的甲乙类，以减少低电平信号的失真。
甲类乙类甲乙类功放特点
甲类乙类甲乙类功放特点
甲类、乙类和甲乙类功放是音频功率放大器的一种分类方式，它们的特点如下：
1. 甲类功放：甲类功放又称为A类功放，是一种线性放大器。
它的特点是在信号的整个周期内，晶体管一直处于导通状态，静态电流较大，效率较低，但失真度较低。
2. 乙类功放：乙类功放又称为B类功放，是一种开关放大器。
它的特点是在信号的半个周期内，晶体管只有一半时间处于导通状态，静态电流较小，效率较高，但失真度较高。
3. 甲乙类功放：甲乙类功放又称为AB类功放，是一种混合型放大器。
它的特点是在信号的整个周期内，晶体管只有一部分时间处于导通状态，静态电流适中，效率和失真度均在甲类和乙类之间。
在实际应用中，甲乙类功放是最常见的一种音频功率放大器，因为它可以在效率和失真之间取得较好的平衡，同时价格相对较低，适用于大多数音频应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
甲类,乙类和甲乙类功率放大器的区别电子知识甲类(Class,A)放大器的输出晶体管(或电子管)的工作点在其线性部分中点，不论信号电平如何变化，它从电源取出的电流总是恒定不变，它是低效率的，用作声频放大时由于信号幅度不断变化，其实际效率不可能超过25,，可由单管或推挽工作。
甲类放大器的优点是无交越失真和开关失真，而且谐波分量中主要是偶次谐波，在听感上低音厚实、中音柔顺温暖、高音清晰利落、层次感好，十分讨人喜欢。
但一直因为耗电多，效率低，容易发热和对散热要求高而未能在大功率的放大器中得到广泛应用。
由于器件长期工作于大电流高温下，容易引起可靠性和寿命方面的问题，而且整机成本高，所以制造甲类功率放大器出名的厂家，现在已大多停止生产晶体管甲类功率放大器。
乙类(Class,B)放大器的偏置使推挽工作的晶体管,或电子管,在无驱动信号时，处于低电流状态，当加上驱动信号时，一对管子中的一只在半周期内电流上升，而另一只管子则趋向截止，到另一个半周时，情况相反，由于两管轮流工作，必须采用推挽电路才能放大完整的信号波形。
乙类放大器的优点是效率较高，理论上可达78,，缺点是失真较大。
甲乙类,Class,AB,放大器在低电平驱动时，放大器为甲类工作，当提高驱动电平时，转为乙类工作。
甲乙类放大器的长处在于它比甲类提高了小信号输入时的效率，随着输出功率的增大，效率也增高，虽然失真比甲类大，然而至今仍是应用最广泛的晶体管功率放大器程式，趋向是越来越多的采用高偏流的甲乙类，以减少低电平信号的失真。
IBIS模型是一种基于V/I曲线对I/O BUFFER快速准确建模方法，是反映芯片驱动和接收电气特性一种国际标准，它提供一种标准文件格式来记录如驱动源输出阻抗、上升/下降时间及输入负载等参数，非常适合做振荡和串扰等高频效应计算与仿真。
IBIS本身只是一种文件格式，它说明在一标准IBIS文件中如何记录一个芯片驱动器和接收器不同参数，但并不说明这些被记录参数如何使用，这些参数需要由使用IBIS模型仿真工具来读取。
欲使用IBIS进行实际仿真，需要先完成四件工作:获取有关芯片驱动器和接收器原始信息源,获取一种将原始数据转换为IBIS格式方法,提供用于仿真可被计算机识别布局布线信息,提供一种能够读取IBIS和布局布线格式并能够进行分析计算软件工具。
IBIS模型优点可以概括为:在I/O非线性方面能够提供准确模型，同时考虑了封装寄生参数与ESD结构,提供比结构化方法更快仿真速度,可用于系统板级或多板信号完整性分析仿真。
可用IBIS模型分析信号完整性问题包括:串扰、反射、振荡、上冲、下冲、不匹配阻抗、传输线分析、拓扑结构分析。
IBIS尤其能够对高速振荡和串扰进行准确精细仿真，它可用于检测最坏情况上升时间条件下信号行为及一些用物理测试无法解决情况,模型可以免费从半导体厂商处获取，用户无需对模型付额外开销,兼容工业界广泛仿真平台。
IBIS模型核由一个包含电流、电压和时序方面信息列表组成。
IBIS模型仿真速度比SPICE快很多，而精度只是稍有下降。
非会聚是SPICE模型和仿真器一个问题，而在IBIS仿真中消除了这个问题。
实际上，所有EDA供应商现在都支持IBIS模型，并且它们都很简便易用。
大多数器件IBIS模型均可从互联网上免费获得。
可以在同一个板上仿真几个不同厂商推出器件。
IBIS模型是一种基于V/I曲线对I/O BUFFER快速准确建模方法，是反映芯片驱动和接收电气特性一种国际标准，它提供一种标准文件格式来记录如驱动源输出阻抗、上升/下降时间及输入负载等参数，非常适合做振荡和串扰等高频效应计算与仿真。
IBIS本身只是一种文件格式，它说明在一标准IBIS文件中如何记录一个芯片驱动器和接收器不同参数，但并不说明这些被记录参数如何使用，这些参数需要由使用IBIS模型仿真工具来读取。
欲使用IBIS进行实际仿真，需要先完成四件工作:获取有关芯片驱动器和接收器原始信息源,获取一种将原始数据转换为IBIS格式方法,提供用于仿真可被计算机识别布局布线信息,提供一种能够读取IBIS和布局布线格式并能够进行分析计算软件工具。
IBIS模型优点可以概括为:在I/O非线性方面能够提供准确模型，同时考虑了封装寄生参数与ESD结构,提供比结构化方法更快仿真速度,可用于系统板级或多板信号完整性分析仿真。
可用IBIS模型分析信号完整性问题包括:串扰、反射、振荡、上冲、下冲、不匹配阻抗、传输线分析、拓扑结构分析。
IBIS尤其能够对高速振荡和串扰进行准确精细仿真，它可用于检测最坏情况上升时间条件下信号行为及一些用物理测试无法解决情况,模型可以免费从半导体厂商处获取，用户无需对模型付额外开销,兼容工业界广泛仿真平台。
IBIS模型核由一个包含电流、电压和时序方面信息列表组成。
IBIS模型仿真速度比SPICE快很多，而精度只是稍有下降。
非会聚是SPICE模型和仿真器一个问题，而在IBIS仿真中消除了这个问题。
实际上，所有EDA供应商现在都支持IBIS模型，并且它们都很简便易用。
大多数器件IBIS模型均可从互联网上免费获得。
可以在同一个板上仿真几个不同厂商推出器件。
IBIS模型是一种基于V/I曲线对I/O BUFFER快速准确建模方法，是反映芯片驱动和接收电气特性一种国际标准，它提供一种标准文件格式来记录如驱动源输出阻抗、上升/下降时间及输入负载等参数，非常适合做振荡和串扰等高频效应计算与仿真。
IBIS本身只是一种文件格式，它说明在一标准IBIS文件中如何记录一个芯片驱动器和接收器不同参数，但并不说明这些被记录参数如何使用，这些参数需要由使用IBIS模型仿真工具来读取。
欲使用IBIS进行实际仿真，需要先完成四件工作:获取有关芯片驱动器和接收器原始信息源,获取一种将原始数据转换为IBIS格式方法,提供用于仿真可被计算机识别布局布线信息,提供一种能够读取IBIS和布局布线格式并能够进行分析计算软件工具。
IBIS模型优点可以概括为:在I/O非线性方面能够提供准确模型，同时考虑了封装寄生参数与ESD结构,提供比结构化方法更快仿真速度,可用于系统板级或多板信号完整性分析仿真。
可用IBIS模型分析信号完整性问题包括:串扰、反射、振荡、上冲、下冲、不匹配阻抗、传输线分析、拓扑结构分析。
IBIS尤其能够对高速振荡和串扰进行准确精细仿真，它可用于检测最坏情况上升时间条件下信号行为及一些用物理测试无法解决情况,模型可以免费从半导体厂商处获取，用户无需对模型付额外开销,兼容工业界广泛仿真平台。
IBIS模型核由一个包含电流、电压和时序方面信息列表组成。
IBIS模型仿真速度比SPICE快很多，而精度只是稍有下降。
非会聚是SPICE模型和仿真器一个问题，而在IBIS仿真中消除了这个问题。
实际上，所有EDA供应商现在都支持IBIS模型，并且它们都很简便易用。
大多数器件IBIS模型均可从互联网上免费获得。
可以在同一个板上仿真几个不同厂商推出器件。
IBIS模型是一种基于V/I曲线对I/O BUFFER快速准确建模方法，是反映芯片驱动和接收电气特性一种国际标准，它提供一种标准文件格式来记录如驱动源输出阻抗、上升/下降时间及输入负载等参数，非常适合做振荡和串扰等高频效应计算与仿真。
IBIS本身只是一种文件格式，它说明在一标准IBIS文件中如何记录一个芯片驱动器和接收器不同参数，但并不说明这些被记录参数如何使用，这些参数需要由使用IBIS模型仿真工具来读取。
欲使用IBIS进行实际仿真，需要先完成四件工作:获取有关芯片驱动器和接收器原始信息源,获取一种将原始数据转换为IBIS格式方法,提供用于仿真可被计算机识别布局布线信息,提供一种能够读取IBIS和布局布线格式并能够进行分析计算软件工具。
IBIS模型优点可以概括为:在I/O非线性方面能够提供准确模型，同时考虑了封装寄生参数与ESD结构,提供比结构化方法更快仿真速度,可用于系统板级或多板信号完整性分析仿真。
可用IBIS模型分析信号完整性问题包括:串扰、反射、振荡、上冲、下冲、不匹配阻抗、传输线分析、拓扑结构分析。
IBIS尤其能够对高速振荡和串扰进行准确精细仿真，它可用于检测最坏情况上升时间条件下信号行为及一些用物理测试无法解决情况,模型可以免费从半导体厂商处获取，用户无需对模型付额外开销,兼容工业界广泛仿真平台。
IBIS模型核由一个包含电流、电压和时序方面信息列表组成。
IBIS模型仿真速度比SPICE快很多，而精度只是稍有下降。
非会聚是SPICE模型和仿真器一个问题，而在IBIS仿真中消除了这个问题。
实际上，所有EDA供应商现在都支持IBIS模型，并且它们都很简便易用。
大多数器件IBIS模型均可从互联网上免费获得。
可以在同一个板上仿真几个不同厂商推出器件。
IBIS模型是一种基于V/I曲线对I/O BUFFER快速准确建模方法，是反映芯片驱动和接收电气特性一种国际标准，它提供一种标准文件格式来记录如驱动源输出阻抗、上升/下降时间及输入负载等参数，非常适合做振荡和串扰等高频效应计算与仿真。
IBIS本身只是一种文件格式，它说明在一标准IBIS文件中如何记录一个芯片驱动器和接收器不同参数，但并不说明这些被记录参数如何使用，这些参数需要由使用IBIS模型仿真工具来读取。
欲使用IBIS进行实际仿真，需要先完成四件工作:获取有关芯片驱动器和接收器原始信息源,获取一种将原始数据转换为IBIS格式方法,提供用于仿真可被计算机识别布局布线信息,提供一种能够读取IBIS和布局布线格式并能够进行分析计算软件工具。
IBIS模型优点可以概括为:在I/O非线性方面能够提供准确模型，同时考虑了封装寄生参数与ESD结构,提供比结构化方法更快仿真速度,可用于系统板级或多板信号完整性分析仿真。
可用IBIS模型分析信号完整性问题包括:串扰、反射、振荡、上冲、下冲、不匹配阻抗、传输线分析、拓扑结构分析。
IBIS尤其能够对高速振荡和串扰进行准确精细仿真，它可用于检测最坏情况上升时间条件下信号行为及一些用物理测试无法解决情况,模型可以免费从半导体厂商处获取，用户无需对模型付额外开销,兼容工业界广泛仿真平台。
IBIS模型核由一个包含电流、电压和时序方面信息列表组成。
IBIS模型仿真速度比SPICE快很多，而精度只是稍有下降。
非会聚是SPICE模型和仿真器一个问题，而在IBIS仿真中消除了这个问题。
实际上，所有EDA供应商现在都支持IBIS模型，并且它们都很简便易用。
大多数器件IBIS模型均可从互联网上免费获得。
可以在同一个板上仿真几个不同厂商推出器件。
IBIS模型是一种基于V/I曲线对I/O BUFFER快速准确建模方法，是反映芯片驱动和接收电气特性一种国际标准，它提供一种标准文件格式来记录如驱动源输出阻抗、上升/下降时间及输入负载等参数，非常适合做振荡和串扰等高频效应计算与仿真。
