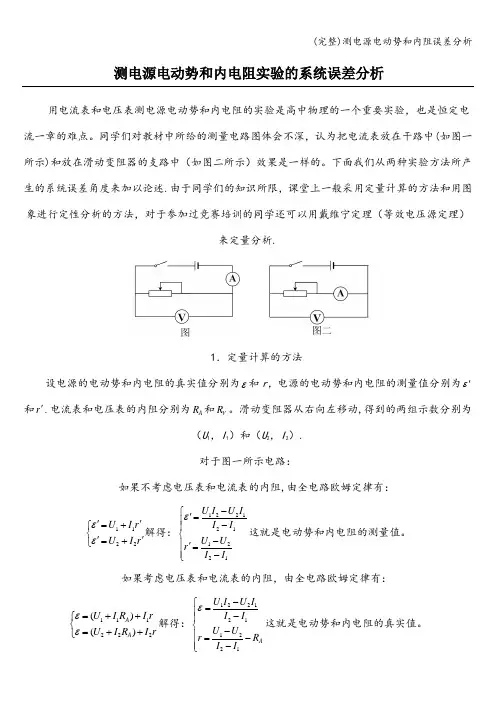

测电源电动势和内电阻实验的系统误差分析用电流表和电压表测电源电动势和内电阻的实验是高中物理的一个重要实验，也是恒定电流一章的难点。
同学们对教材中所给的测量电路图体会不深，认为把电流表放在干路中(如图一所示)和放在滑动变阻器的支路中（如图二所示）效果是一样的。
下面我们从两种实验方法所产生的系统误差角度来加以论述.由于同学们的知识所限，课堂上一般采用定量计算的方法和用图象进行定性分析的方法，对于参加过竞赛培训的同学还可以用戴维宁定理（等效电压源定理）来定量分析.1．定量计算的方法设电源的电动势和内电阻的真实值分别为ε和r ，电源的电动势和内电阻的测量值分别为ε'和r '.电流表和电压表的内阻分别为A R 和V R 。
滑动变阻器从右向左移动,得到的两组示数分别为（U 1，I 1）和（U 2，I 2）. 对于图一所示电路：如果不考虑电压表和电流表的内阻,由全电路欧姆定律有：1122U I r U I r εε''=+⎧⎨''=+⎩解得：1221211221U I U I I I U U r I I ε-⎧'=⎪-⎪⎨-⎪'=⎪-⎩这就是电动势和内电阻的测量值。
如果考虑电压表和电流表的内阻，由全电路欧姆定律有：111222()()A A U I R I r U I R I r εε=++⎧⎨=++⎩解得：1221211221AU I U I I I U U r R I I ε-⎧=⎪-⎪⎨-⎪=-⎪-⎩这就是电动势和内电阻的真实值。
图一图二由此可见：εε'=，A r r R '=+。
也就是说测得的电动势是准确的；测量值r '的相对误差为Ar R r r r rσ'-==。
由于实验设备所限，电源内电阻r 和电流表的内阻A R 的阻值差不多，这样内电阻就会有很大的相对误差。
所以我们不采用这种测量方法.对于图二所示电路:如果不考虑电压表和电流表的内阻,由全电路欧姆定律有:1122U I r U I r εε''=+⎧⎨''=+⎩解得：1221211221U I U I I I U U r I I ε-⎧'=⎪-⎪⎨-⎪'=⎪-⎩这就是电动势和内电阻的测量值。
