(四)液力变矩器涡轮叶片三维立体设计
工程机械液力变矩器现代设计方法及应用
工程机械液力变矩器现代设计方法及应用李凌云（湖北工业大学，湖北武汉430068；江苏省宿迁经贸高等职业学校，江苏宿迁223600）一、设计思路转变（一）设计方法创新传统的工程机械液力变矩器设计基于一维束流理论设计，是一个需要大量经验和实验数据的开环系统，设计周期偏长，设计费用高，性能参数难以达到最优，难以满足新时期工程机械发展对液力变矩器设计工作的要求。
近些年国内研究人员提出基于三维流动理论进行液力变矩器设计，应用立体力学CFD 技术以及激光可视流场技术，开发出具有完全自主知识产权的CAX/CFD 集成设计系统，提供直接面向用户需求的集成化一体化设计系统，保证了产品匹配性能以及时效性，同时也为国家工程机械液力变矩器设计提供了新的方法与理论。
（二）关键技术现阶段，工程机械液力变矩器设计主要面临着流场可视化分析、叶片成型、三维瞬态流场计算等难题，变矩器内部液体不可视，叶片空间曲面复杂，稳态流场计算精度难以保证，受到TC内流场特性认知缺乏的影响，CFD 计算建模科学性一般。
（三）工程合作经过工业生产和工程合作，可以快速将研究成果推广向更多的国内TC 制造厂商以及工程机械主机厂，在工程机械液力变矩器生产实践中推动工程机械液力变矩器系统化设计工作的开展，尽快建立工程机械液力变矩器型号谱系，给液力变矩器开发设计以及快速选型工作打好基础，同时在工程应用中进一步丰富设计方法，拓宽其应用领域，提高设计制造水平。
二、工程机械液力变矩器现代设计方法的应用（一）三维稳态流场计算传统的一维束流理论忽视了稳态流场计算的时变性，因而计算精度不高，而三维瞬态流场计算方法则通过多流动区域耦合滑动网格法、湍流模型大涡数值模拟、全流道模型等技术，更准确真实地预测流体流动情况以及涡旋、脱流、分离流动等多种不同的流动现象，更准确地做出TC 使用性能预测。
1.多流动区域耦合滑动网格法TC 工作过程中，泵轮和涡轮转速不一致，循环流动会导致叶轮交界面上的工作介质同时出现流进流出运动，因此数值计算难以设定固定进出口边界条件，瞬态流场整体模拟比较困难。
液力变矩器的叶片设计与研究_田国富
Algorithm for Text Segmentation and Its Application Based on Mean Shift
YANG Fuyuan ， ZHOU Xiaodong
（School of Mechanical Engineering, Changchun University of Technology, Changchun 130012, China）
0
引
言
如图 1 所示， 直线 NMW、 N′M′W′分别为中间流线 M 和 M′处的法线， N 点和 W 点分别为外环和内环上的两个 点， N 点的坐标为 （ZN， RN ） RW ） 。根据 （ZW， ， W 点的坐标为 液力变矩器循环圆的设计原则，设计时应保证循环圆各 处的过流面积相等。液力变矩器过流断面积 Fm=K · FD， 变 矩器的有效总面积 FD=πD2/4。所以 Fm=K · πD2/4，式中 K K=0.166~0.27， 对于圆形循环圆， K 的最佳值 为经验系数， 取 0.23。 M 点处椭圆的法线方程为 RM-RN = RN-RW = a · sinθ 。 ZM-ZN ZN-ZW b · cosθ
变矩器的性能。叶片设计采用的方法有三种： 基形设计、 统计设计及基于流场理论设计。前两种都是根据现有的液力变 矩器进行改进设计， 而基于流场理论的设计对于叶片理论方面的发展具有重要意义 。 文中基于 ＭＡＴＬＡＢ 几何方式推导 循环圆及流线方程， 并据此对叶片进行设计研究。 液力变矩器； 关键词： 叶片设计； 循环圆
制造业信息化
MANUFACTURING INFORMATIZATION
仿真 ／ 建模 ／ CAD／ CAM／ CAE／ CAPP
液力变矩器的叶片设计与研究
液力变矩器三维瞬态流场分析
液力变矩器三维瞬态流场分析马珂婧;何林;何立萍;陈明强【摘要】为实现液力变矩器在大型机械中的高效传动,需对变矩器瞬态流场特性进行分析研究.建立了液力变矩器各叶轮全流道模型,计算中压力速度耦合算法采用Coupled算法、空间离散格式为二阶上游迎风格式,湍流模型选为Realizable k-ε模型,利用多流动区域耦合算法中滑移网格法实现叶轮间流动参数的实时传递.整理计算结果,得到液力变矩器全流道瞬态特性曲线,分析变矩器的内流场可获得流场分布特性,为今后液力变矩器性能的改善和优化设计提供比较科学的依据.【期刊名称】《现代机械》【年(卷),期】2016(000)002【总页数】4页(P15-18)【关键词】液力变矩器;瞬态分析;数值模拟;滑移网格【作者】马珂婧;何林;何立萍;陈明强【作者单位】贵州大学,贵州贵阳550025;贵州师范学院,贵州贵阳550025;贵州大学,贵州贵阳550025;中国南方航空工业有限公司,湖南株洲412002;贵州大学,贵州贵阳550025【正文语种】中文【中图分类】TP391.9通过流体传递动力的液力变矩器因其在传动中表现出的优越性广泛应用于机械传动系统中[1-2]。
液力变矩器作为机械传动系的核心部件，对大型机械的动力性和经济性有重要影响。
液力变矩器内部流动决定外部性能，因此国内外诸多专家学者参与研究其内部流动。
Hadi Adibi Asl等提出了一个预测变矩器特性的变矩器动态数学模型，研究其内部流动[3]。
哈尔滨工业大学的毕强采用CFX软件对LB46型变矩器进行了内流场数值计算[4]，但是他提取的是变矩器的单流道模型；重庆大学的谢清乐等采用Fluent软件对不同导叶开度的LB46型变矩器进行全流道数值仿真[5]，但是他采用的是MRF技术，在现有的CFD软件平台中出现了诸如多参考系(MRF)、混合平面、滑移网格、动网格技术，在这些技术中只有滑移网格和动网格是真正进行动态模拟，可以给出运动边界的实时运动状况下的瞬态流场[6]。
(三)液力变矩器涡轮叶片二维平面设计
液力变矩器涡轮叶片二维平面设计1 选择液力变矩器循环圆型式1.1 选择循环圆液力变矩器的循环圆按照外环形状可分为圆形、蛋形、半蛋形和长方形循环圆四种。
按照一维束流理论，循环圆形状对液力变矩器的性能没有影响。
液力变矩器性能仅与工作轮出、入口半径、叶片角、流道截面积等参数有关。
而圆形循环圆多用于其车型单级液力变矩器，其工作轮可采用冲压焊接制造或铸造，泵轮和涡轮完全对称布置，因此本设计采用圆形循环圆。
1.2 确定工作轮在循环圆中排列位置由于在循环圆中的排列位置的不同，变矩器有以下几种形式的工作轮。
（1）径流式这种工作轮从轴面图看，液流沿着叶片半径方向流动。
（2）轴流式这种工作轮从轴面图看，液流在叶片流道内轴向流动。
（3）混流式这种工作轮从轴面图看。
液流在工作轮流道内既有轴向流动又有径向流动，它的叶片均为空间扭曲叶片。
圆形循环圆变矩器多数情况下，采用混流式工作轮。
其布置图如下:T：涡轮B：泵轮D：导轮图3.12 确定循环圆尺寸2.1 确定变矩器有效直径直径比m 直径比m=D0/D,D0为循环圆内径，D为有效直径此变矩器为0.355m。
一般m=0.38即m=D0/0.355=0.38 （3.1）即D0=0.1349所以循环圆外环半径为：R1=(D-D0)/4 （3.2）=(0.355-0.1183)/4=0.0552.2 确定循环圆形状尺寸已知外环后，开始确定内环、设计流线。
确定内环、设计流线的原则是使液流速度沿流道均匀变化。
为此假定在同一过流断面上各点的轴面速度Vm相等，各相邻流线所形成的过流面积相等。
根据最佳过流面积为循环圆面积的23%的原则，对于有效直径为355mm的变矩器，其最佳过流面积为0.02276m2。
1）循环圆初步设计首先设定一些元线如下图，为方便计算，从上面正垂直的元线开始，递增角度为15°，根据在任意元线上的过流面积F为：F=(Rs2-Rc2)∏/cosθ（3.3）式中θ为元线相对垂直线的夹角，所有元线均垂直设计流线Rs 为任一元线与外环交点上的半径Rc 为同一元线与内环交点上的半径R2 为同一元线与设计流线交点上的半径其次，选定一些任意的元线，并算出内环和设计流线的初步轮廓。

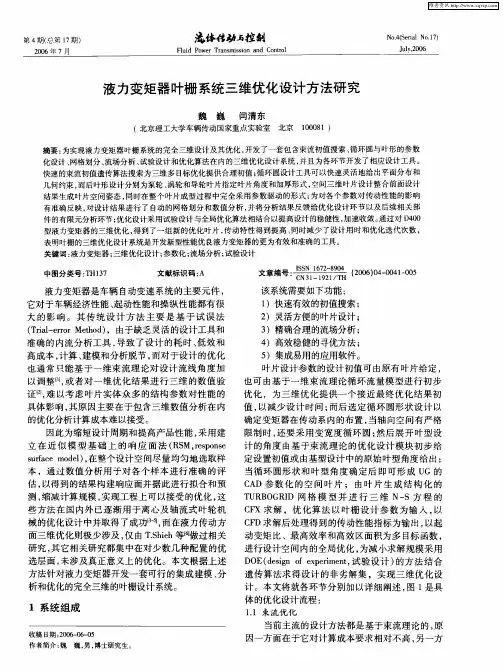

液力变矩器叶栅系统三维优化设计方法研究
快速的束流初值遗传算法搜索为三维多 目标优化提供合理初值 ； 圆设计工具可 以快速灵 活地 给出平面分布和 循环
几何约束 ， 而后 叶形设计分 别为泵轮 、 涡轮 和导轮 叶片指定 叶片角度和加厚形式 ， 间三维 叶片设计 整合前面设计 空 结 果生成 叶片空间姿态 ， 同时在整个 叶片成型过程 中完全 采用参数驱动 的形 式 ； 为对各 个参数对传动性 能的影响 有 准确反映 ， 对设计结 果进行 了 自动 的网格划分和数值分 析 ， 并将 分析结果反馈给优 化设 计环节 以及 后续相关部 件的有限元分析环节 ； 优化设计采用试验设计与全局优化算法 相结合 以提高设计 的稳健性 ， 加速收敛 。 通过对 Ｄ ０ ４０ 型液力变矩器 的三维优化 ， 得到 了一组新 的优化叶片 ， 传动特性得 到提高 、 同时减少 了设计 用时和优化迭代 次数 ， 表明叶栅的三维优化设计 系统是开发新型性 能优 良液 力变矩器 的更为有效和准确 的工具 。 关键词 ： 液力变矩器 ； 三维优化设计 ； 参数化 ； 流场分析 ； 试验设计
维普资讯
第 ４ 总第 ｌ 期） 期（ ７
２０ ０ ６年 ７月
溢体秸幼与 控副
Ｆｌ ｉ ｏ ｒ Ｔｒ ｎｓ ｓ ｉ ｎ ｎ ｎ ｒ ｌ ｕ ｄ Ｐ ｗｅ ａ ｍｉｓｏ ａ ｄ Ｃｏ ｔ ｏ
Ｎ ．（ｅ ａ Ｎ ．７ ｏ Ｓｒ ｌ ｏ１） ４ ｉ
中 图分 类号 ：Ｈ１７ Ｔ ３ 文献 标 识 码 ： Ａ
文编 ： ４ 章 号 ｛＿
（６ — １５ ２ ）０ — ００００ ０４４ ０
液力变矩器是车辆 自动变速 系统 的主要元件 ， 它对于车辆经济性能 、 起动性能和操纵性能都有很 大 的影 响 。其传 统设 计方 法 主要是 基 于试 误 法 （ｒ ｌｅｒｒＭｅｈｄ ，由于缺 乏灵 活 的设 计工 具 和 Ｔ ａ—ｒ ｔｏ ） ｉ ｏ 准确 的内流分析工具 ， 导致 了设计 的耗 时 、 低效和 高成本 ， 计算 、 建模和分析脱节 ， 而对 于设计的优化 也通 常只能基 于一维束流理论对设计流线角度加 以调 整ｌ 或者对一维优化结果进行 三维 的数值验 ｌ 】 ， 证 难 以考虑叶片实体众多的结 构参数对性能 的 ， 具体影响 ， 其原 因主要在于包含三维数值分析在 内 的优 化分 析计 算成 本难 以接 受 。 因此为缩短设计周期 和提高产 品性能 ， 采用建 立 在近 似模 型 基 础上 的响应 面 法 （ Ｓ ｒ ｐｎｅ Ｒ Ｍ， ｓｏｓ ｅ ｓｒ ｃ ｏｅ）在 整个设 计 空 间尽 量均 匀 地选 取 样 ｕｆ ｅｍ ｄ１， ａ 本 ，通过数值分析用于对各个样本进行准确的评 估， 以得到的结果构建响应 面并据此进行拟合和预 测， 缩减计算规模 ， 实现工程上可以接受的优化 ， 这 些方法 在国内外 已逐渐用 于离心及轴流式 叶轮机 械的优化设计中并取得 了成功 ， 而在液力传动方 面三维优化则极少涉及 ， 仅由 ＴＳ ｉ ． ｅ ６ ｈ ｈ等［ １ 做过相关 研究 ， 其它相关研究都集 中在对少数几种配置的优 选层面 ， 未涉及真正意义上的优化 。本 文根据上述

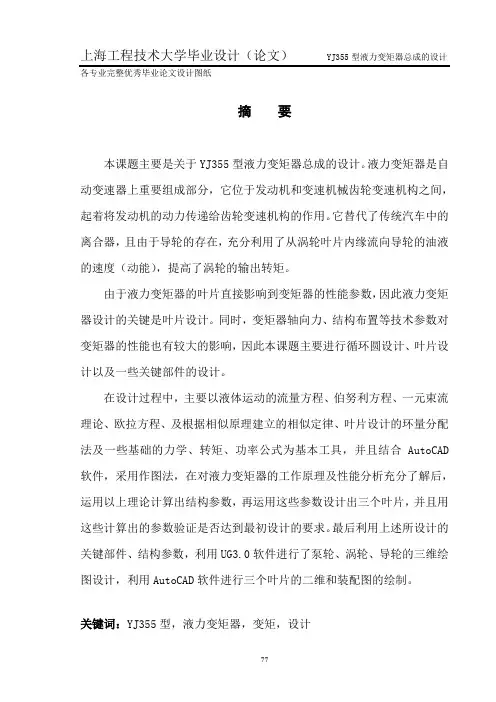

yj355型液力变矩器总成的设计
