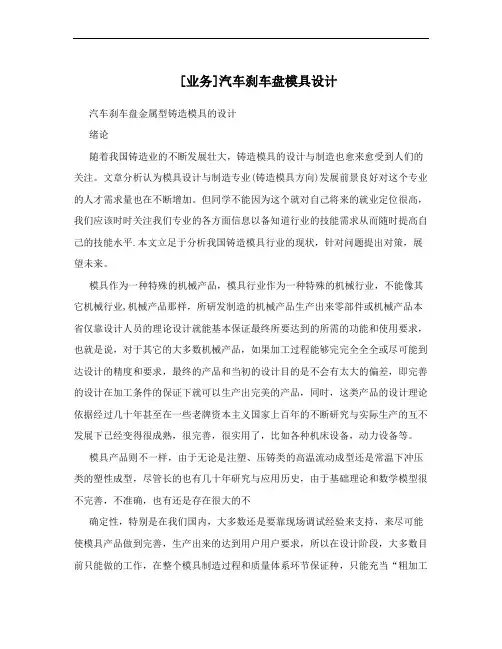

[业务]汽车刹车盘模具设计
![[业务]汽车刹车盘模具设计](https://img.taocdn.com/s3/m/e1676eda83d049649b6658d0.png)
[业务]汽车刹车盘模具设计汽车刹车盘金属型铸造模具的设计绪论随着我国铸造业的不断发展壮大，铸造模具的设计与制造也愈来愈受到人们的关注。
文章分析认为模具设计与制造专业(铸造模具方向)发展前景良好对这个专业的人才需求量也在不断增加。
但同学不能因为这个就对自己将来的就业定位很高，我们应该时时关注我们专业的各方面信息以备知道行业的技能需求从而随时提高自己的技能水平.本文立足于分析我国铸造模具行业的现状，针对问题提出对策，展望未来。
模具作为一种特殊的机械产品，模具行业作为一种特殊的机械行业，不能像其它机械行业,机械产品那样，所研发制造的机械产品生产出来零部件或机械产品本省仅靠设计人员的理论设计就能基本保证最终所要达到的所需的功能和使用要求，也就是说，对于其它的大多数机械产品，如果加工过程能够完完全全全或尽可能到达设计的精度和要求，最终的产品和当初的设计目的是不会有太大的偏差，即完善的设计在加工条件的保证下就可以生产出完美的产品，同时，这类产品的设计理论依据经过几十年甚至在一些老牌资本主义国家上百年的不断研究与实际生产的互不发展下已经变得很成熟，很完善，很实用了，比如各种机床设备，动力设备等。
模具产品则不一样，由于无论是注塑、压铸类的高温流动成型还是常温下冲压类的塑性成型，尽管长的也有几十年研究与应用历史，由于基础理论和数学模型很不完善，不准确，也有还是存在很大的不确定性，特别是在我们国内，大多数还是要靠现场调试经验来支持，来尽可能使模具产品做到完善，生产出来的达到用户用户要求，所以在设计阶段，大多数目前只能做的工作，在整个模具制造过程和质量体系环节保证种，只能充当“粗加工环节”～～也就是通常所说的模具的好坏最终要靠靠钳工手艺，不同厂家模具产品最终的颠峰对决，可能就是模具钳工的一种技艺比武吧，而在这行里设计人员和前期的各序加工人员只能是给颠峰对决做配角。
铸造模具是指为了获得零件的结构外形，预先用其他轻易成型的材料做成零件的结构外形，然后再在砂型中放入模具，于是砂型中就形成了一个和零件结构尺寸一样的空腔，再在该空腔中浇注流动性液体，该液体冷却凝固之后就能形成和模具外形结构完全一样的零件了。
HT300机车制动盘的铸造工艺
分析， 石 墨形 态 为 ｌ ８ ｍ 片状 石 墨 ＋少 量 块 状 石 墨， 金相组 织 符合要 求 ， 如图 ２所示 。对合 金成 分进
行 光谱 分析 ， 发现 硫含量 超标 ， 硅含 量偏 低 。通 过对
冷 热 工 艺
文章编号 ： １ ０ ０ ７ — ６ ０ ３ ４ （ ２ （ １ １ ６ ） ０ ６ — ０ ０ ２ ５ － ０ ２ Ｂ Ｏｌ ： １ ０ ． １ ４ ０ ３ ２ ／ ｊ ． ｉ ｓ ｓ ｎ ． １ ０ ０ ７ － ６ ０ ３ ４ ． ２ ０ １ ６ ． ０ ６ ． ０ ｌ １
墨， 当熔炼 温度 偏低 时粗 大 的石墨不 容 易消 除 ， 将 直 接 遗传 到铸件 中。导致凝 固过程 中本来 应该 产 生 的
石 墨化析 出的膨胀 作 用 减 弱 ， 增 加 铁熔 液 在 凝 固过
用 了不 含稀 硫酸 的磺 酸 固化 剂 ， 并 且 造 型后 在 型腔
表 面喷 涂料 。涂料 层要 有一 定 的厚度 和一 定 的渗入 深度 ， 对 受 热严重 的部 位 ， 可采用 双层 涂料 。底 层涂 料 主要 保证 有一 定 的 渗透 深 度 ， 面层 涂 料则 保证 致 密性好 。此外 ， 还要 防止 固化太 快或 固化 太慢 ， 主要 通过控 制砂 温在 ｌ ０℃ ～３ ５℃ 之 间 、 控制 固 化 剂 的
为 ｌ ｌ ０ ０ ｍ ｎ ｌ （ 内径 ７ ８ ５ ｍ ｍ）×５ ０ Ｉ ｌ ｌ ｍ， 表 面 为 散 热
２ ５ ０ ＭＰ ａ ， 硬度 Ｈ Ｂ ２ ０ ０～ ２ ５ ０； 摩擦 面 内部 ５ ｍ ｍ 及螺 栓连 接孑 Ｌ ２ ５ ｍ ｍ 以 内经 ｘ射 线检 测不 能有孔 洞 、 夹 渣等 。前 期 的生 产发 现 ， 有 多批 次 的制 动 盘存 在 抗
高速列车制动盘铸件铸造工艺研究
高速列车制动盘铸件铸造工艺研究发布时间：2022-10-21T03:30:51.889Z 来源：《科技新时代》2022年第5月9期作者：曲磊王强王建立隋宝[导读] 本文对制动盘铸件铸造工艺进行了研究，针对高速列车制动盘铸件过程中摩擦工作面出现缩松、裂纹、硬度不均匀等质量问题，进行了研究曲磊王强王建立隋宝中车大连机车车辆有限公司辽宁省大连市 116000摘要：本文对制动盘铸件铸造工艺进行了研究，针对高速列车制动盘铸件过程中摩擦工作面出现缩松、裂纹、硬度不均匀等质量问题，进行了研究。
首先，对比了进口制动盘和国产制动盘的铸造质量，发现了差距。
然后根据制动盘的特殊工况和技术要求设计铸造工艺。
对多种设计方案选择ProCAST软件进行数值分析，模拟比较研究以优化最佳解决方案。
工艺实施结果显示，进口件质量与铸件质量相近，新方案获能够满足制动盘铸件的技术要求。
关键词：高速列车；制动盘铸件；铸造工艺保障高速列车安全的重要产品之一是制动盘，具有吸收制动动能，转化为热能，散发到空气中的作用，此过程不会损坏制动盘的性能、结构以及材料。
铸钢制动盘全部应用在国内外350km/h高速列车，我国目前依赖进口，世界上能生产高速列车制动盘的国家很少，如法国、德国、日本等。
350-400km/h高速列车制动系统的制动盘根据相关研究文献，采用低合金耐磨铸钢制造。
制动盘失效的主要形式是热疲劳裂纹和磨损，平衡抗热疲劳性和耐磨性之间的关系，以及工作表面内部孔隙率和硬度不均的影响，是提高制动盘使用寿命的有效途径。
在某些高速列车车轴上，350公里/小时高速列车的制动盘，采用耐磨低碳钢制成，外形尺寸为655×124毫米。
如图1所示，多个连接散热柱和两个工作摩擦面在中心构成，柱状结构具有热结分布分布的结构特点。
在17-33mm范围内平均壁厚分布，制动盘铸件两个工作面的硬度应均匀，50mm为最厚处厚度约。
铸件内外质量符合《制动器暂行技术要求》TJ/CL310-2014的质量要求。
毕业论文汽车刹车盘的加工工艺设计【范本模板】
1.1
图1—1
刹车目前有盘刹和鼓刹，老一些的车很多都是前盘后鼓的。现在的车很多前后都是盘刹的。因为盘刹较鼓刹的散热好，在高速制动状态下，不容易产生热衰退，所以其高速制动效果好。但在低速冷闸时，制动效果不如鼓刹。价格比鼓刹贵。所以现在很多中高级轿车采用全盘刹，而普通轿车采用前盘后鼓，而相对低速，且需要制动力大的卡车、巴士，仍采用鼓刹.
G1 Z0 F0.02;
GO Z28。3 F0。02;
G0 W1 M5；
X-400 M15;
M30；
第三章
3
本规定适用于刹车盘制造过程中所有机加工工序的检验过程
3
1。各工序检查员首先根据操作者交检首件的型号核对《产品周转标识卡》内容，并查看该工序加工过程是否符合《机械加工工艺卡片》的要求有无特殊之处，只有全部正确后做好《首件交检记录》检查员签字确认后方可允许操作者进行加工。
1
双盘
第二章
2.1
无心磨床
2
磨削直径（mm）
通磨
￠2～￠40
切入磨
￠7～￠40
磨削长度（mm)
通磨
140
切入磨
120
砂轮规格（mm)
PSA350×150×127
导轮规格（mm）
PSA250×125×75
砂轮转速（r/min)
1870
导轮转速（r/min）
磨削20—180r/min（无级)
修整250r/min
导轮回转角度（°）
垂直平面内
-2°～+4°
水平平面内
0°～3°
砂导轮与导轮中心连线至托架底面高度（mm)
190
机床总功率（kw)
9
机床外形尺寸（mm）

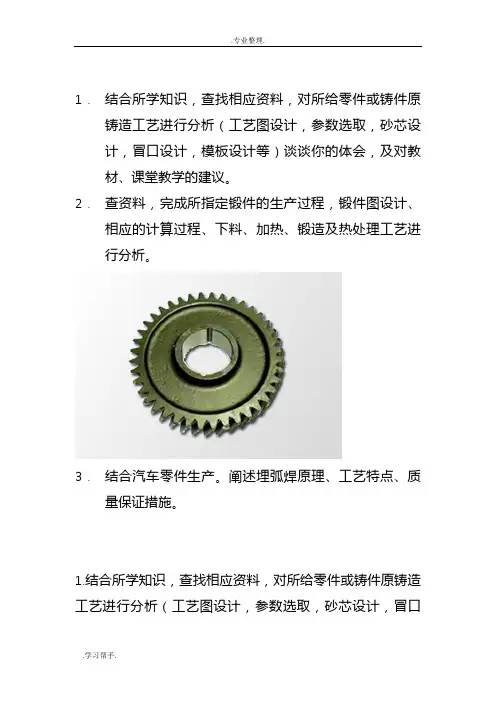

制动盘铸造工艺的设计说明
1．结合所学知识，查找相应资料，对所给零件或铸件原铸造工艺进行分析（工艺图设计，参数选取，砂芯设计，冒口设计，模板设计等）谈谈你的体会，及对教材、课堂教学的建议。
2．查资料，完成所指定锻件的生产过程，锻件图设计、相应的计算过程、下料、加热、锻造及热处理工艺进行分析。
3．结合汽车零件生产。
阐述埋弧焊原理、工艺特点、质量保证措施。
1.结合所学知识，查找相应资料，对所给零件或铸件原铸造工艺进行分析（工艺图设计，参数选取，砂芯设计，冒口设计，模板设计等）。
1.1 制动盘铸造要求及现状一、生产技术状况：制动盘种类繁多，特点是壁薄，盘片及中心处由砂芯形成。
不同种类制动盘，在盘径、盘片厚度及两片间隙尺寸上存在差异，盘毂的厚度和高度也各不相同。
单层盘片的制动盘结构比较简单。
铸件重量多为6-18kg。
二、技术要求：铸件外轮廓全部加工，精加工后不得有任何缩松、气孔、砂眼等铸造缺陷。
金相组织为中等片状型，石墨型，组织均匀，断面敏感性小（特别是硬度差小）。
三、力学性能: σb ≥250MPa , HB180～240 , 相当于国际HT250 牌号。
四、有些外商对铸件的化学成分也作要求，本设计不作详细介绍。
1.2 设计内容用金属型覆砂技术克服上述局限性，解决当前所遇到的铸造问题，保证工艺出品率。
即在金属型与铸件外形间覆薄砂层，形成砂型胶。
优点是同时具备金属型和砂型铸造的特点，金属型与熔体不直接接触，冷却速度和金相组织易于控制，同时提高金属型寿命，铸件形状可较复杂。
铸件可保证致密无气孔、缩孔、缩松等缺陷，工艺出口率高。
2.1 设计任务要求名称:制动盘材料：HT220类型：成批生产本铸件属于盘状薄壁件，盘面上的风道利于空气对流，达到散热的目的。
如下图所示。
采用金属型覆砂工艺，需考虑金属型材料及芯砂材料。
2.2金属型材料选择根据以往金属型设计经验，选择常用的HT200作为金属型材料，参数如下：牌号：HT200标准：GB 9439-88特性：珠光体类型的灰铸铁。
制动盘铸造工艺设计
1．结合所学知识，查找相应资料，对所给零件或铸件原铸造工艺进行分析（工艺图设计，参数选取，砂芯设计，冒口设计，模板设计等）谈谈你的体会，及对教材、课堂教学的建议。
2．查资料，完成所指定锻件的生产过程，锻件图设计、相应的计算过程、下料、加热、锻造及热处理工艺进行分析。
3．结合汽车零件生产。
阐述埋弧焊原理、工艺特点、质量保证措施。
1.结合所学知识，查找相应资料，对所给零件或铸件原铸造工艺进行分析（工艺图设计，参数选取，砂芯设计，冒口设计，模板设计等）。
1.1 制动盘铸造要求及现状一、生产技术状况：制动盘种类繁多，特点是壁薄，盘片及中心处由砂芯形成。
不同种类制动盘，在盘径、盘片厚度及两片间隙尺寸上存在差异，盘毂的厚度和高度也各不相同。
单层盘片的制动盘结构比较简单。
铸件重量多为6-18kg。
二、技术要求：铸件外轮廓全部加工，精加工后不得有任何缩松、气孔、砂眼等铸造缺陷。
金相组织为中等片状型，石墨型，组织均匀，断面敏感性小（特别是硬度差小）。
三、力学性能: σb ≥250MPa , HB180～240 , 相当于国际 HT250 牌号。
四、有些外商对铸件的化学成分也作要求，本设计不作详细介绍。
1.2 设计内容用金属型覆砂技术克服上述局限性，解决当前所遇到的铸造问题，保证工艺出品率。
即在金属型与铸件外形间覆薄砂层，形成砂型胶。
优点是同时具备金属型和砂型铸造的特点，金属型与熔体不直接接触，冷却速度和金相组织易于控制，同时提高金属型寿命，铸件形状可较复杂。
铸件可保证致密无气孔、缩孔、缩松等缺陷，工艺出口率高。
2.1 设计任务要求名称:制动盘材料：HT220类型：成批生产本铸件属于盘状薄壁件，盘面上的风道利于空气对流，达到散热的目的。
如下图所示。
采用金属型覆砂工艺，需考虑金属型材料及芯砂材料。
2.2金属型材料选择根据以往金属型设计经验，选择常用的HT200作为金属型材料，参数如下：牌号：HT200标准：GB 9439-88特性：珠光体类型的灰铸铁。
刹车盘铸件技术标准【范本模板】
1目的为保证公司刹车盘类铸件的产品质量，保证生产、检验和验收时有可遵循的依据，特制定本标准。
2 适用范围本标准适用于本公司刹车盘类铸件的生产、检验和验收。
3 引用文件ASTMA159-83美国《汽车用灰铸铁件的标准规范》、ASTMA247 GB9439-884 管理内容与技术要求4。
1 材料力学性能4.1。
1参照ASTMA159-83标准中机动车辆用灰铸铁(G3000)的力学性能，将我们公司刹车盘类铸件的力学性能规定如下：铸铁牌号：HT250.抗拉强度：σb≥230N/mm2。
铸件硬度：HB180—240，硬度值以检验铸件本体硬度来验收铸件。
4.2 金相组织:4.2。
1参照ASTMA247标准中机动车辆用灰铸铁金相组织，将我们公司刹车盘铸件的金相组织规定如下：基体组织应为片状珠光体，其含量应在90%以上。
磷共晶、渗碳体的总和不得超过3%.石墨以A型片状为主，不允许有C型石墨存在，但允许有少量其它类型石墨，石墨长度在100倍放大镜下为6—32mm(3—5级)。
4.3 化学成分4。
3。
1参照ASTMA159—83标准中机动车辆用灰铸铁（G3000）的化学成分，将我们公司刹车盘类铸件的化学成分规定如下（参考数据）：4。
3。
2 客户对化学成分有特殊要求的，严格按照客户的要求控制化学成分.4.3.3 客户对化学成分没有要求的，化学成分不做为刹车盘类铸件的验收标准。
4。
4 铸件公差4。
4。
1刹车盘铸件的尺寸公差要求按照毛坯图的规定执行。
4。
4.2毛坯图中没有注明公差要求的，按以下规定执行：4。
4。
2。
1毛坯图中带黑边的尺寸为加工尺寸，不带黑边的尺寸为不加工尺寸。
4.4.2。
2毛坯图中所有双面加工的尺寸公差为±1。
0mm.所有单面加工和不加工的尺寸公差为±0。
5mm。
4.4。
3铸件的平面度要求:平面度≤0。
6mm。
4.4.4未注明之拔模斜度为+1.5°，最大不超过+2。
0°，拔模斜度公差±0。
制动轮砂型铸造工艺设计
铸造工艺设计题目：“制动轮”砂型铸造工艺设计目录一、工艺分析 (1)二、工艺方案的确定 (2)1、毛坯的选择和铸造方法的确定 (2)2、毛坯形状的确定 (2)（1）铸件浇铸位置及分型面选择 (2)（2）确定铸造工艺参数 (3)（3）芯头设计 (4)三、热处理工艺 (4)1、去应力正火 (4)2、淬火 (4)3、回火 (4)4、时效 (5)四、浇注系统 (5)制动轮制造工艺设计一、工艺分析该零件选用的材料为：ZG300 其工艺路线安排为：铸造毛坯热处理加工机械加工去毛刺、修整，清洗、涂防锈油成品二、工艺方案的确定1、毛坯的选择和铸造方法的确定毛坯按其制造形式分为六类：型材、铸件、锻件、焊接件、冲压件和其他。
每类又有若干种不同的制造方法。
零件的材料大致确定了毛坯的种类，而其力学性能的高低，也在一定程度上影响毛坯的种类，因为考虑到制动轮在使用中经常运动，承受较大的弯扭冲击载荷，所以选用铸件以保证零件的工作可靠。
因为零件的工作形状一般，故可以采用砂型铸造，并且从铸件精度，生产效率，劳动条件等方面考虑也是应该的！2、毛坯形状的确定毛坯形状应力求接近成品形状，以减少机械加工量。
（1）铸件浇铸位置及分型面选择该铸件浇铸位置和分型面的确定方法，有两个方案可供选择。
方案1：分模造型，两半模样分开的平面就是分型面，分型面为 500外圆表面高度的一半处。
方案2：整模造型，分型面为零件的底面，浇铸位置为中间中心孔的位置。
根据对该零件两种造型方案的分析，考虑到铸件的重要加工面或主要工作面一般应处于底面或侧面，避免气孔、砂眼、疏松、缩孔等缺陷出现在工作面上；大平面尽可能朝下或用倾斜浇铸，避免夹砂或夹渣缺陷；铸件的薄壁部分放在下部或侧面，以免产生浇不足的情况。
而且应该选择最容易起模的方法，因此优先选择方案1。
（2）确定铸造工艺参数（a）铸件孔的最小尺寸因为选择的是砂型铸造，且选择小批量生产，铸件的最小孔径尺寸为110mm。
（b）取铸件的最小壁厚为12mm。
专用夹具+上下双刀——刹车盘工艺设计
专用夹具+上下双刀——刹车盘工艺设计汽车刹车盘，简单说就是一个圆的盘子，车子行进时它也是转动的，却在制动系统中起到了十分重要的作用。
好的刹车盘制动稳定，没有噪音，不抖动，但是对于机械加工的技术要求较高，本文讲述了刹车盘夹具及相关工序加工设计方案，供大家学习。
刹车盘结构汽车刹车有盘刹和鼓刹两种结构。
与鼓式制动器比较，盘式刹车具有以下优点：①盘式刹车散热性好，在连续踩踏刹车时不易造成刹车热衰退。
②刹车盘在受热之后的尺寸变化，不会使踩刹车踏板的行程增加。
③盘式刹车系统反应快速，可做髙频率的刹车动作。
④盘式刹车的构造简单，且容易维修。
⑤刹车盘的排水性较佳。
因此，现在很多中、髙级轿车采用全盘刹，普通轿车则采用前盘后鼓；而相对低速且需要制动力大的卡车、巴士，仍采用鼓刹。
刹车制动原理如图１所示。
图1刹车制动原理刹车盘的类型刹车盘分为实心盘（单片盘）（见图2）和通风盘（双片盘）（见图3）。
通风盘具有通风功能。
在圆周上有许多通向圆心的孔洞，称为风道。
汽车在行使中通过风道处的空气对流，来达到散热的目的，比实心式散热效果要好许多。
大部分轿车都是前驱，前盘使用频率高、发热量较大，故采用前通风盘，而后悬挂非驱动端则采用实心盘（单片盘），当然也有前后都是通风盘的。
图2实心盘（单片盘）图3通风盘（双片盘）加工设备选择刹车盘为典型的盘类薄壁零件，加工内容主要为车削和钻孔工序，加工难点是如何保证成品尺寸和形位精度。
考虑到部分刹车盘的直径较大，超出了卧式车削中心的加工范围，并且工件的装夹和找正都比较费力，为提髙工艺刚性，精加工阶段最合适的设备组合为立式数控车床（见图4）＋立式加工中心。
图4 立式数控车床加工工艺刹车盘加工的重点是保证尺寸精度和几何公差要求，特别是两处刹车端面的平行度要求，针对不同的刹车盘，车削加工通常分成2道工序（粗车+精车）；分成3序（粗车+半精车+精车）加工时，一是为了平衡节拍，二是为了将粗、精加工彻底分开，满足较高的工序能力指数（Cpk值）要求。
轿车制动盘的加工工艺及多孔钻铰设备床身与刀架设计方案
本科毕业设计<论文）题目轿车制动器制动盘的加工工艺及多孔钻铰设备床身与刀架设计姓名韩丽华 ________________________ 专业机械设计制造及其自动化学号200833175 指导教师畅静文, 朱允刚郑州科技学院机械工程系二0一二年三月目录一,制动盘的加工工艺 (3)1.制动盘的材质选择 (3)2.制动盘的结构 (3)(1)概述 (3)3.制动盘铸造模型 (4)4熔炼铸造 (4)5制动盘的机构加工 (5)二,组合机床 (5)1.组合机床设计的特点 (5)2.组合机床柔性化进展迅速 (5)3.组合机床和自动线的技术发展 (5)(1)组合机床品种的发展重点 (6)(2)自动线节拍时间进一步缩短 (8)(3)组合机床柔性化进展 (10)4.加工精度日益提高 (16)5.综合自动化程度日益提高 (18)6.清洗 (18)7.自动测量 (20)8.装配 (21)9.密封性试验 (22)10.自动线可靠性和利用率不断改善和提高 (22)三,组合机床设计普及CAD技术 (26)1.推行并行工程 (27)2.结束语 (28)四，常用的通用部件 (28)1.动力滑台 (28)<1>液压滑台 (29)(1)液压滑台的结构 (29)(2)液压滑台的典型工作循环及其应用 (29)2. 电液比例控制技术 (29)3. 电液伺服控制技术脚跏脚 (30)4. 液压传动控制技术的发展趋势 (34)轿车制动器制动盘的加工工艺及多孔钻铰设备床身与刀架设计一.制动盘的加工工艺1制动盘的材质选择制动盘是制动器的重要零件, 要求具有一定的抗拉强度和耐磨性, 应该从材质体系、配方上给予保障, 灰铸铁具有较好的强度、耐磨性、耐热性, 减震性能良好, 铸造性能较好, 适用于制造汽车的制动鼓、制动盘[ 1 ]。
本工程所研制的广州本田雅阁轿车制动盘采用C—Si—Mn—P—S—Cu—Cr体系, 配方见表1。
金属液, 容易配入其它元素, 足以满足要求的力学性能指标。
制动轮砂型铸造工艺课程设计
机械制造课程设计题目：制动轮砂型铸造工艺课程设计目录一、零件工艺分析 (3)二、铸造工艺方案的设计 (4)2.1、确定铸造壁厚要求 (4)2.2、分型面及浇注位置的选择 (4)2.4、工艺参数的选择： (6)三、砂芯的设计 (8)四、浇注系统的设计 (10)五、冒口的设计 (11)参考文献 (12)一、零件工艺分析制动轮零件图如下：由零件图知，零件材料为铸钢，而铸钢的钢液的流动性较差，铸钢的体积收缩率和线收缩率大，易吸气氧化和粘砂，总体上，铸钢的铸造性能较差，易产生缩孔和裂纹等缺陷。
因此，铸钢件在铸造工艺上必须考虑到补缩问题，防止产生缩孔和裂纹等缺陷，设计铸型时，铸件壁厚要均匀，避免尖角和直角结构，宜采用顺序凝固工艺。
φ的中心线是主要的设计基准和加工基准。
同根据零件图分析，11010JSφ的圆端底面为重要的加工面，也是重要的设计基准。
时，415最终，通过零件分析，可以制动轮外形较为复杂，应采用砂型造型，且需要使用砂芯。
制动轮零件存有10个φ24的小孔，考虑到加工余量，不宜铸出，应采用机械加工方法成型；而中间的大孔φ100和φ180需要铸出。
二、铸造工艺方案的设计铸造工艺方案设计的内容主要有：选择铸件浇注位置及分型，选择铸确定铸造工艺参数等。
2.1、确定铸造壁厚要求为了避免浇不到、冷隔等缺陷，铸件不应太薄。
铸件的最小允许壁厚与铸造的流动性密切相关。
在普通砂型铸造的条件下，铸件最小允许壁厚见下表1（根据工程材料及成形工艺一书中表6-9）。
表1：铸件最小允许壁厚查得铸钢件在200~500mm的轮廓尺寸下，最小允许壁厚为10~12mm。
由零件图可知，零件中不存在壁厚小于设计要求的结构，在设计过程中，也没有出现壁厚小于最小壁厚要求的情况。
2.2、分型面及浇注位置的选择2.2.1 浇注位置的选择原则：1)重要加工面向下放原则：重要加工面或要求高的面，置于铸型下部或侧立；2)宽大平面向下放原则：将大平面朝下，以免出现气孔和夹砂。
制动盘铸造
摘要目前，国内汽车（主要是轿车）刹车盘的出口市场已经形成一定规模，仅就铸件来说，年产量（出口量）估计在 20万吨左右。
由于刹车盘出口主要针对的是配件市场，外商定货品种繁杂，而每个品种生产，批量不大。
另一方面，刹车盘铸件属薄壁小件，技术要求高，而国内生产出口刹车盘的企业，大多采用手工造型，粘土砂湿型，冲天炉熔炼铁液，成分变化较大，给生产技术管理和铸件质量控制带来一定难度，个别厂家铸件废品率居高不下，直接影响企业的经济效益和出口业务。
本文主要对金属型覆砂铸造刹车盘的工艺及工艺装备进行设计。
通过对零件图的详细分析，明确了各项技术指标。
拟定铸造工艺方案，包括选择铸造和造型方法等。
完成砂芯设计、浇冒口设计和射砂工艺装备设计。
绘制零件图、装配图、工艺流程图等。
关键词：金属型覆砂砂芯模板刹车盘AbstractCurrently, domestic vehicles (mostly cars) Brake export market, market has formed a certain scale, just from the casting, the annual production (exports) is estimated at 20 million tons. As the brake disc main export market for the parts, foreign orders is complex variety and every variety of production is not volume. On the other hand, small pieces of brake disc casting is thin, technically demanding, while domestic production and export enterprises brake disc, mostly by hand modeling, Green Sand, cupola melting iron, composition changed greatly, to the production technology casting quality control management and bring some degree of difficulty, the high rejection rate for individual manufacturers to cast a direct impact on economic efficiency of enterprises and export business. In this paper, the metal brake discs with Sand Casting design process and technical equipment.Through detailed analysis of the parts diagram, defines the technical indicators. Developed casting process, including the choice of casting and modeling methods. Complete sand core design, casting riser design and the design Shooting technical equipment. Drawing parts and assembly drawings, process flow diagrams .Key words: Metallic Sand Sand core Template Brake Disc目录摘要┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ⅠAbstract┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈Ⅱ第1章绪论┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 11.1 立项背景┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈11.2 刹车盘铸造要求及现状┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈11.3 本文设计内容┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1第2章金属型及芯砂的选择┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 12.1 对设计任务的了解┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈22.2 金属型材料选择┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈32.2.1 性能比较┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈32.3 铁型覆砂工艺┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈32.4 芯砂选择┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈4第3章铸造工艺设计┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 63.1 零件结构的铸造工艺性分析┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈63.1.1 铸造工艺性分析┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈63.1.2 实际生产工艺┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈63.1.3 拟定铸造工艺┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈73.2 铸造工艺参数┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈93.3 浇注系统设计┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈103.3.1 浇注系统计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈103.3.2 实用冒口设计┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈11第4章工艺装备设计┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈124.1 金属型模样的结构设计┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈124.2 模板和模板框设计┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈124.3 金属型砂箱┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈134.4 金属性准备┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈15结论（总结）┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 16 致谢┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈17参考文献┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈18附录┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈19第1章绪论近年来随着汽车工业的飞速发展，汽车需求量也在逐年提高。
刹车盘的加工工艺及夹具设计
盘式较鼓式具体优势：
（1）盘式刹车散热性较鼓式刹车佳，在连续踩踏刹车时比较不会造成刹车衰退而使刹车失灵的现象。
工序一：粗车大外圆面Φ264，选择加工余量3.3mm
工序二：粗车中孔Φ65，选择加工余量2.3mm
工序三：粗车小圆端面车平即可
粗车小圆面Φ144，选择加工余量2.5mm
粗车右侧刹车面车平即可
工序四：粗车左侧刹车面车平即可
见表22所示表22机械加工工艺过程卡tab22machiningprocesscard山东机械加工工艺过程卡片产品型号零件图号a3产品名称刹车盘零件名称刹车盘材料牌号ht200毛坯种铸造毛坯尺26414444552毛坯可制件数工序内容工艺设备夹具机床01三爪卡盘300006游标卡尺200002游标卡尺200002深度游标卡尺ca614002粗车小圆端面侧面及右侧刹车面专用03专用04三爪卡盘05半精车大外圆面左侧面及各内层孔三爪卡盘zk40006面中孔右侧刹车面专用07精车右侧面槽专用08精车左刹车面及小圆端面精车左侧底层圆面内孔倒角三爪卡盘位置度检钻孔锪孔钻13和85z51510检验测量精度是否满足标准否则返工11入库待发刹车盘的加工工艺及夹具设计10244机械加工工序卡片单位
（1）相互位置原则。对于同时具有加工表面与未加工表面的工件，为了保证不加工表面与加工表面之间的位置要求，应选择不加工表面作粗基准。如果零件有多个不加工表面，则应以其中与加工面相互位置要求较高的表面作粗基准。
灰铸铁汽车制动盘湿砂型铸造工艺的设计及数值模拟
第33卷 第3期 上 海 金 属 Vol .33,No .32011年5月 SHANGHA IMET ALS May,201131 作者简介:孙小亮,男,主要从事铌铸铁制动盘研究,Email:blues word123@灰铸铁汽车制动盘湿砂型铸造工艺的设计及数值模拟孙小亮 马志英 裴小虎 杨弋涛 华 勤 翟启杰(上海大学材料科学与工程学院,上海200072) 【摘要】 应用湿砂型铸造工艺制造灰铸铁汽车制动盘,上下型为对称结构,中间用砂芯分隔,一型6件,可以降低生产成本,大大提高生产效率。
并用ADSTEF AN 模拟软件对铸造过程进行数值模拟,从而优化设计工艺。
【关键词】 制动盘 潮膜砂铸造 数值模拟 优化工艺APP L I CATI ON OF SURGE CASTI NG SAN D M E M BRANE TECHNI QUE F OR GRE Y CAST I R ON BRAKE D I SC AN DPR OCESS NU M ERI CAL SI M U LATI ONSun Xiaoliang Ma Zhiying Pei Xiaohu Yang Yitao Hua Q in Zhai Q ijie (School of Materials Science and Engineering,Shanghai University ) 【Abstract 】 Green sand mold casting p r ocess was used t o manufacture grey cast ir on brake disc .The structure of high and l ow mould parts was sy mmetrical and sand cores were existed bet w een the m.A mold contained 6p ieces of casting,s o it could reduce the cost,and greatly i m p r ove the p r oducti on efficiency .ADSTEF AN si m ulati on s oft w are was used t o si m ulate the casting p r ocess,therefore t o op ti m ize the design and p r ocess .【Key W ords 】 B rake D isc,Surge Casting Sand Me mbrane,Numerical Si m ulati on,Pr ocess Op ti m izati on 制动盘是车辆制动系统中的关键部件,传统的制动盘材料为灰铸铁,具有良好的铸造成型性、加工性、耐磨耐热性、吸震性以及成本低廉等特点。
