计量用电流互感器该如何选择
互感器选型
五个问题教会你互感器的选型互感器又称为仪用变压器，是电流互感器和电压互感器的统称。
能将高电压变成低电压、大电流变成小电流，用于量测或保护系统。
其功能主要是将高电压或大电流按比例变换成标准低电压(100V)或标准小电流(5A或1A，均指额定值)，以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。
同时互感器还可用来隔开高电压系统，以保证人身和设备的安全。
简单来说就是大电流变小电流还有信号之间的一个转换，一般用于二次仪表前。
今天我们就简单讲讲安科瑞AKH-0.66系列的一个选型。
选型说明我们会附在文章最后。
其实要明白互感器的选型无非是五个问题：1：新建项目还是改造项目？此处是因为有些改造项目对于断电次数、断电时长有明确的规定，所以选择开口式互感器更加方便快捷一些，会减少断电协调的问题，像新建项目就没有这种问题了。
2：现场电流多大？现场电流多大影响我们的额定电流比规格的选型，一般一次电流（现场电流）是选型首先考虑的，市场上的大多产品二次侧的电流基本为5A或者1A。
入无特殊要求5A就足够了3：穿电缆还是穿铜排？穿线缆还是穿铜排是为了选择我们穿孔型号，比如我们的1型互感器就是方圆孔的这种是两用的，但是一款产品对应的两种规格也是不同的。
有的厂家，方形是铜排适用，圆孔是线缆，如果搞错了也会很麻烦的。
4：电缆或者铜排的一个尺寸，还有穿心匝数？因为我们互感器的工作需要把线缆或铜排穿过去，所以确定尺寸是为了保证能正常工作，穿心匝数就是要穿几根，这些都要计算好。
5：精确级需要多少？电流互感器的准确度级别有0.2、0.5、1.0、3.0、D等级。
测量和计量仪表使用的电流互感器为0.5级、0.2级，只作为电流、电压测量用的电流互感器允许使用1.0级，对非重要的测量允许使用3.0级。
1、校验用电流互感器精度：0.1S级。
误差0.1%，常用于校验计量级电流互感器的准确度。
2、计量用电流互感器精度：0.2S 0.5级。
误差0.2%和0.5%，用于电费结算的依据，部分场合也会使用0.5级3、测量级电流互感器：0.5级、1.0级，2.0级等，一般用于电流表。
计量装置电流互感器配置与选型
负载 率 的分析得 出 ６ ０ ％ 的用 户在 夏季 最高 负
荷 的情 况 下计 量 Ｃ Ｔ工 作 在额 定值 的 ３ ５ ％ 以 下。 由此 得 出：在 一路 电源 带总 负荷 的情况 下，有 ６ ０ ％ 的用 户 计量 ＣＴ最 高 负荷 率 达到 ７ ０ ％，显 然 达不 到 Ｃ Ｔ额 定值 １ ２ ０ ％，所 以缩
Ｅ ｌ ｅ ｃ ｔ ｒ ｏ ｎ ｉ ｃ ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ・ 电子技术
计量装 置电流互感器配置 与选型
文Hale Waihona Puke 祝仰文 负载率 ，在 ４ ５ ２户用 户中有 ２ ２ ４户计量 的最高 随着社 会 经 济的 不断 发展 ， 人们 对 电的需 求也 越 来越 大， 电 能计 量 装 置作 为供 用 电双方 的一 杆 秤 ，计 量用 电流 互 感 器 （ Ｃ Ｔ） 变 比 的合 理 配 置选择 关系到 计量 的 准确 性 ，进 一 步说 就是 直接 关 系到供 用 电双 方的经济 利益 问题 。 所 以 电流互 感 器的 配置 与及 型号 选择 很 重要 ，本 文通 过分 析 某县 供 电公 司用 户计量 ｃ Ｔ的负载率 ， 得 出计 量 ｃ Ｔ变 比 配置 和 Ｃ Ｔ型 号 负载率在 ２ ０ ％一 ３ ５ ％，占总数 的 ４ ９ ． ６ ％，也就是 说有 一半 的用户 最高负 载率都 在 ２ ０ ％一 ３ ５ ％ 这 ２ ７ １户 ， 占总 数 的 ６ ０ ％；最 高 负载 率在 １ ５ ％． ５ ０ ％ 的用户有 ３ ４ ９户 占总 数的 ７ ７ ． ２ ％；最高负 载率在 ６ ０ ％． １ ２ ０ ％ 的有 ４ ６户 占总 数的 １ Ｏ ％， 其中单 电源运 行 ３ ９户 占总数 的 ８ ． ９ ％；双 电源 运 行有 ７户 占总数的 １ ． ５ ５ ％。在这七户 中如果 总负荷 都由一路 电源供 电，有三户 的计量 Ｃ Ｔ 最高负载 率超过 额定值 １ ２ ０ ％。这 三户 中，一 户是 某医院其 计量 Ｃ Ｔ是按 没有母联配置 的，
电流互感器的选择
电流互感器的选择
1、流互感器选择与检验的原则
1)电流互感器额定电压不小于装设点线路额定电压；
2)依据一次负荷计算电流Ic选择电流互感器变比；
3)依据二次回路的要求选择电流互感器的精确度并校验精确度；
4)校验动稳定度和热稳定度。
2、电流互感器变流比选择
电流互感器一次额定电流I1和二次额定电流I2之比，称为电流互感器的额定变流比，用K表示。
K＝I1／I2≈N2／N1。
式中，N1和N2为电流互感器一次绕组和二次绕组的匝数。
一般配电用的电流互感器一次侧标准额定电流等级为20A、30A、40A、50A、75A、100A、150A等多种规格，二次侧额定电流通常为1A或5A。
一般状况下，计量用电流互感器变流比的选择应使其一次额定电流I1不小于线路中的负荷电流(即计算Ic)。
如线路中负荷计算电流为350A，则电流互感器的变流比K应选择400／5。
爱护用的电流互感器为保证其精确度要求，可以将变比选得大一些。
3、电流互感器精确度选择及校验
所谓精确度是指在规定的二次负荷范围内，一次电流为额定值时的最大误差。
我国电流互感器的精确度和误差限值如表1所示，对于不同的测量仪表，应选用不同精确度的电流互感器。
精确度选择的原则：计费计量用的电流互感器其精确度为0．2～0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。
为了保证精确度误差不超过规定值，一般还校验电流互感器二次负荷(伏安)，互感器二次负荷S2不大于额定负荷S2n，所选精确度才能得到保证。
精确度校验公式：S2≤S2n。
表1 电流互感器精确级和误差限值。
一文看懂电流互感器选型原则和方法及使用方法
一文看懂电流互感器选型原则和方法及使用方法电流互感器的选用原则及方法1、额定电压电流互感器额定电压应大于装设点线路额定电压。
2、变比应根据一次负荷计算电流IC选择电流互感器变比。
电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C）等多种规格，二次侧额定电流通常为1A或5A。
其中2×a/C表示同一台产品有两种电流比，通过改变产品的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2×a/C。
一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC）。
如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。
保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。
3、准确级应根据测量准确度要求选择电流互感器的准确级并进行校验。
下表为不同准确级电流互感器的误差限值：准确级选择的原则：计费计量用的电流互感器其准确级不低于0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。
为了保证准确度误差不超过规定值，一般还校验电流互感器二次负荷（伏安），互感器二次负荷S2不大于额定负荷S2n，所选准确度才能得到保证。
准确度校验公式：S2≤S2n。
二次回路的负荷l：取决于二次回路的阻抗Z2的值，则：S2=I2n2︱Z2︱≈I2n2（∑︱Zi︱+RWl+RXC）或S2V1≈∑Si+I2n2（RWl+RXC）式中，Si、Zi为二次回路中的仪表、继电器线圈的额定负荷和阻抗，RXC为二次回路中所有接头、触点的接触电阻，一般取0．1Ω，RWL为二次回路导线电阻，计算公式化为：RWL=LC/（r×S）。
式中，r为导线的导电率，铜线r=53m/（Ωmm2），铝线r=32m（Ωmm2），S为导线截面积（mm2），LC为导线的计算长度（m）。
设互感器到仪表单向长度为L1，。

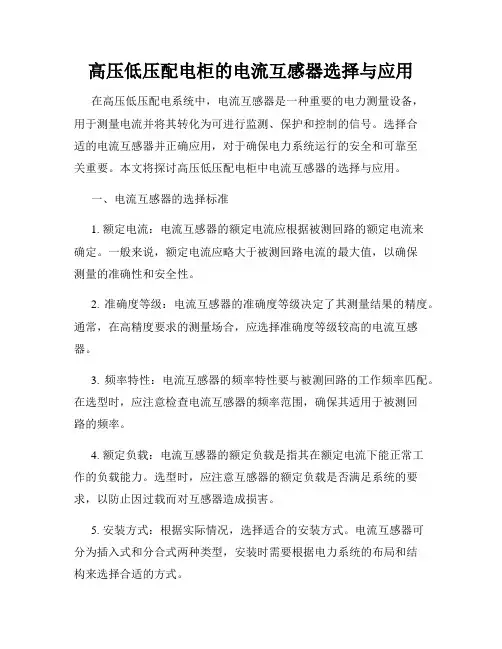

高压低压配电柜的电流互感器选择与应用
高压低压配电柜的电流互感器选择与应用在高压低压配电系统中，电流互感器是一种重要的电力测量设备，用于测量电流并将其转化为可进行监测、保护和控制的信号。
选择合适的电流互感器并正确应用，对于确保电力系统运行的安全和可靠至关重要。
本文将探讨高压低压配电柜中电流互感器的选择与应用。
一、电流互感器的选择标准1. 额定电流：电流互感器的额定电流应根据被测回路的额定电流来确定。
一般来说，额定电流应略大于被测回路电流的最大值，以确保测量的准确性和安全性。
2. 准确度等级：电流互感器的准确度等级决定了其测量结果的精度。
通常，在高精度要求的测量场合，应选择准确度等级较高的电流互感器。
3. 频率特性：电流互感器的频率特性要与被测回路的工作频率匹配。
在选型时，应注意检查电流互感器的频率范围，确保其适用于被测回路的频率。
4. 额定负载：电流互感器的额定负载是指其在额定电流下能正常工作的负载能力。
选型时，应注意互感器的额定负载是否满足系统的要求，以防止因过载而对互感器造成损害。
5. 安装方式：根据实际情况，选择适合的安装方式。
电流互感器可分为插入式和分合式两种类型，安装时需要根据电力系统的布局和结构来选择合适的方式。
二、电流互感器的应用1. 电流监测：电流互感器通过测量电流的大小来监测电力系统中的负载情况。
通过及时获取准确的电流数据，可以对电力系统的运行状态进行监测和分析，从而及早发现潜在问题，采取相应的措施。
2. 电流保护：当电力系统中出现电流异常时，电流互感器可以及时检测并发出信号，触发保护装置进行动作，切断故障回路，以保护电力设备和人员的安全。
3. 功率计量：电流互感器可以用于测量电力系统中各个回路的电流，通过与电压信号相乘，可以得到各回路的功率，用于进行电力计量和结算。
4. 节能优化：通过对电流互感器采集的电流数据进行分析，可以了解电力系统中的负载变化情况，有针对性地进行能源调整和优化，提高能源利用效率，实现节能减排的目标。
电流互感器选用参考
电流互感器选用参考1 10kV变压器高压端计量用电流互感器选用参考（一次电流计算：I=S/10/1.732）：变压器容量kV A：100 160 200 250 315 400 500 互感器变比：10/5 10/5 15/5 20/5 20/5 25/5 30/5变压器容量kV A：630 800 1000 1250 1600 2000互感器变比40/5 50/5 60/5 75/5 100/5 120/52 10kV变压器低压端计量用电流互感器选用参考（一次电流计算：I=S/0.4/1.732）：变压器容量kV A：80 100 160 200 250 315 400互感器变比：150/5 150/5 250/5 300/5 400/5 500/5 600/5变压器容量kV A：500 630 800 1000 1250 1600 2000互感器变比：800/5 1000/5 1200/5 1500/5 2000/5 2500/5 3000/53电流互感器用于测量时，其一次侧额定电流应尽量选择比实际正常工作电流大1/3 左右。
标准值为：5、10、15、20、30、40、50、60、75、100、150、200、250、300、400、500、600、800、1000、1200、1250、1500、2000、2500、3000、3150、以下为母线式4000、50004高压电流互感器变比计算,如果是用于计量,就按S=√3UIcos∮来计算电流I,然后按标准值为：5、10、15、20、30、40、50、60、75、100、150、200、250、300、400、500、600、800、1000、1200、1250、1500、2000、2500、3000、3150 靠大的值选一次电流,一般情况选比5的,如10/5A;如果是电子计量,可选10/1A.如果是用于测量和保护,就按S=√3UIcos∮来计算电流I 后再乘1.33,然后按标准值为：5、10、15、20、30、40、50、60、75、100、150、200、250、300、400、500、600、800、1000、1200、1250、1500、2000、2500、3000、3150 靠大的值选一次电流,一般情况选比5的,如10/5A;如果是电子计量,可选10/1A.乘1.33倍主要是保证测量仪表和保护装置的最佳工作状态,并考虑在过负荷或短路时,减少电流互感器磁饱和对测量仪表和保护装置的影响.互感器的标准值是国家标准要求的,以方便互感器厂家制造和用户选用。
电流互感器的选择及应用
电流互感器的选择及应用摘要：本文根据电流互感器的测量、计量、保护不同用途介绍了电流互感器具体选择方法及注意事项，以便更好的选择电流互感器。
关键词：准确级；测量；计量；保护随着电力系统自动化的程度不断提高，电流互感器作为电力系统的重要组成部分之一，被广泛应用于输、变、配电领域，按用途和性能电流互感器可以分为两大类，一类是测量用电流互感器，测量又分为计量和监测两大类，它是在电力系统正常运行状态下进行电流变换，向测量、监视等仪表装置提供电流信息；另一类是保护用电流互感器，主要在电力系统故障状态下进行电流变换，向继电保护装置提供电力系统故障电流信息，以便快速切除故障线路、设备及故障报警等。
电流互感器是成套设备中的主要元件之一，在设计及使用中，电流互感器的正确选用关系到设备和人身安全，因此正确选择电流互感器是个非常重要的问题。
1、测量用电流互感器测量用电流互感器的标准准确级为0.1、0.2、0.5、1、3、5、0.2S、0.5S，下表为不同准确级下的误差极限：电流互感器误差极限当电流互感器的运行范围为5%～120% 的额定电流时，电流互感器的误差不应超过表中规定的允许值。
由上表可见，电流互感器在额定电流附近运行时误差最小，在5%额定电流附近运行时误差最大，当运行在小于5%的额定电流时，误差可能超出允许值，因此在选用电流互感器时应使被测电流接近电流互感器的额定一次电流，使其在额定电流附近运行，从而保证测量的准确度。
通常测量用准确等级不需高于0.5级。
2、计量用电流互感器随着市场经济的发展提高了对电力计量准确度的要求，计量用的电流互感器的主要准确级有0.2、0.5、0.2S、0.5S，0.2、0.5级的电流互感器在一次电流为额定电流的5%以下时，对准确度不再有强制要求；S级的特点是精确计量范围广，计量精度高，特别是对小电流，当电流小到接近额定电流的1% 时（即接近空载），如有的用户夜间用电负荷很小，计量必须采用带S级的电流互感器及相应的电能表，以保证电能计量准确。
电流互感器选择和应用原则
电流互感器选择和应用原则1、额定一次电压和电流电流互感器的额定一次电压应等于或大于回路的额定一次电压，绝缘水平应满足有关标准。
电流互感器的额定一次电流（I pn ）应根据其所属一次设备的额定电流或最大工作电流选择，并应能承受该回路的额定连续热电流（I cth ）、额定短时热电流（I th ）及动稳定电流（I dyn ）。
同时，额定一次电流的选择，应使得在额定变流比条件下的二次电流在正常运行和短路情况下，满足该回路保护装置的整定值选择性和准确性要求或满足计量及测量准确性要求。
额定一次电流（I pn ）的标准值为：10、12.5、15、20、25、30、40、50、60、75以及它们的十进位倍数或小数。
2、额定二次电流及负荷 2.1 额定二次电流电流互感器额定二次电流（I sn ）有1A 和5A 两类。
对于新建发电厂和变电所，各级电压的电流互感器额定二次电流宜统一选用1A ，以减轻电流互感器二次负荷，二次电缆截面可减小，节约投资。
如扩建工程原有电流互感器采用5A 时，额定二次电流可选用5A 。
一个厂站内的电流互感器额定二次电流允许同时采用1A 和5A 。
但同一电压等级的电流互感器的额定二次电流一般采用相同电流值。
2.2 二次负荷电流互感器的二次负荷可用阻抗Z b (Ω)或容量S b (VA)表示。
二者之间的关系为：当电流互感器额定二次电流I sn 为5A 时，数值S b ＝25Z b ，当电流互感器额定二次电流I sn 为1A 时， S b ＝Z b 。
保护用电流互感器的准确级和允许极限电流，都与二次负荷有关，需要合理选择二次负荷额定值并进行相应的验算。
由于电子式仪表和微机继电保护的普遍应用，互感器额定二次电流广泛采用1A ，以及保护和控制下放就地等因素，二次回路负荷大大降低，相应的电流互感器二次负荷也宜选用较低的额定值，以便降低造价和改善其结构及性能（如采用倒立式结构）。
电流互感器的二次负荷额定值（S bn ，以VA 表示）可根据需要选用2.5、5、7.5、10、15、20、30、40VA 。
电流互感器选择和应用原则
电流互感器选择和应用原则1、额定一次电压和电流电流互感器的额定一次电压应等于或大于回路的额定一次电压，绝缘水平应满足有关标准。
电流互感器的额定一次电流（I pn ）应根据其所属一次设备的额定电流或最大工作电流选择，并应能承受该回路的额定连续热电流（I cth ）、额定短时热电流（I th ）及动稳定电流（I dyn ）。
同时，额定一次电流的选择，应使得在额定变流比条件下的二次电流在正常运行和短路情况下，满足该回路保护装置的整定值选择性和准确性要求或满足计量及测量准确性要求。
额定一次电流（I pn ）的标准值为：10、12.5、15、20、25、30、40、50、60、75以及它们的十进位倍数或小数。
2、额定二次电流及负荷 2.1 额定二次电流电流互感器额定二次电流（I sn ）有1A 和5A 两类。
对于新建发电厂和变电所，各级电压的电流互感器额定二次电流宜统一选用1A ，以减轻电流互感器二次负荷，二次电缆截面可减小，节约投资。
如扩建工程原有电流互感器采用5A 时，额定二次电流可选用5A 。
一个厂站内的电流互感器额定二次电流允许同时采用1A 和5A 。
但同一电压等级的电流互感器的额定二次电流一般采用相同电流值。
2.2 二次负荷电流互感器的二次负荷可用阻抗Z b (Ω)或容量S b (VA)表示。
二者之间的关系为：当电流互感器额定二次电流I sn 为5A 时，数值S b ＝25Z b ，当电流互感器额定二次电流I sn 为1A 时， S b ＝Z b 。
保护用电流互感器的准确级和允许极限电流，都与二次负荷有关，需要合理选择二次负荷额定值并进行相应的验算。
由于电子式仪表和微机继电保护的普遍应用，互感器额定二次电流广泛采用1A ，以及保护和控制下放就地等因素，二次回路负荷大大降低，相应的电流互感器二次负荷也宜选用较低的额定值，以便降低造价和改善其结构及性能（如采用倒立式结构）。
电流互感器的二次负荷额定值（S bn ，以VA 表示）可根据需要选用2.5、5、7.5、10、15、20、30、40VA 。
电流互感器和电压互感器如何选择9.12
电流互感器和电压互感器如何选择9.12
电流互感器和电压互感器如何选择？
（1）电流互感器的选择：电流互感器的⼆次侧额定电流⼀般是5A。
在选择电流互感器时除了按照电器元件的⼀半条件进⾏选择和校验外，因为它是测量⽤的，所以对于测量准确度是有⼀定要求的。
电流互感器的准确度通常分为很多等级，如0.2级、0.5级、1级、3级等，⽤在不同的需要场合。
电流互感器的准确度与⼆次侧所接的负荷开关，如果功率消耗超过该准确度所允许的数值范围，则电流互感器的准确度将降低。
电流互感器⼆次侧的负载，包括有所接仪表和继电器电流线圈的电阻、导线电阻及连接外的接触电阻等。
保证电流互感器准确度的条件为
实际上，连接导线的电阻R’应⼩于R，否则不能满⾜准确度的要求。
通常连接导线的长度⼩于2m，其截⾯⼤于（或等于）2.5㎜2。
（2）电压互感器的选择：选择电压互感器除了考虑它的形式和额定电压之外，也要考虑它的准确度。
和电流互感器⼀样，也要使它⼆次侧所接的负荷不得超过其额定负荷，即。
电流互感器的选择与使用
电流互感器的选择与使用随着电力系统的不断发展和电能质量的要求提高，电流互感器作为一种重要的电力测量装置，在电力系统中起着关键的作用。
正确选择和使用电流互感器可以确保电能计量的准确性、电力系统的安全稳定运行。
本文将从电流互感器的选择和使用两个方面进行论述。
一、电流互感器的选择电流互感器的选择应综合考虑以下几点：1. 额定电流和准确等级：根据所测量电路的额定电流范围确定电流互感器的额定电流。
同时，根据电能计量的准确性要求，确定电流互感器的准确等级。
一般来说，电流互感器的额定电流应略大于所测量电路的最大电流，以保证测量的准确性。
2. 工作频率：根据所测量电路的工作频率确定电流互感器的额定频率。
在选择电流互感器时，应确保其额定频率能够适应所测量电路的工作频率范围。
3. 负荷能力：根据所测量电路的负荷电流和短时过载电流确定电流互感器的负荷能力。
负荷能力应大于所测量电路的负荷电流和短时过载电流，以确保电流互感器能够承受电路的额定负荷和瞬时过载。
4. 绝缘水平：根据所测量电路的绝缘水平确定电流互感器的额定绝缘水平。
在选择电流互感器时，应确保其额定绝缘水平能够满足电路的绝缘要求，防止绝缘击穿和漏电现象的发生。
5. 精度等级：根据所测量电路的精度要求确定电流互感器的精度等级。
在选择电流互感器时，应根据电能计量的准确性要求，并参考国家或行业标准，选择精度等级合适的电流互感器。
二、电流互感器的使用电流互感器在使用过程中，需要注意以下几点：1. 安装位置：电流互感器应安装在电路中合适的位置。
一般来说，电流互感器应尽量靠近被测电路，以减小测量误差。
2. 安装方式：电流互感器的安装方式应符合其设计要求，并保证安装牢固、接线正确。
在安装过程中，应注意保持电流互感器与其他器件之间的绝缘，防止绝缘击穿和漏电现象的发生。
3. 检查和校验：电流互感器在使用前应进行检查和校验，确保其性能符合要求。
定期检查和校验电流互感器，以确保其测量准确性和稳定性。
DL T-866-2004电计量
DL / T 866一20045 测量用电流互感器5.1 类型及额定参数选择5.1.1 类型选择测量用电流互感器有一般用途和特殊用途 (S类)两类。
工程应用中应根据电力系统测量和计量系统的实际需要合理选择互感器的类型。
要求在工作电流变化范围较大情况下作准确计量时可选用S类电流互感器。
为保证二次电流在合适的范围内，可采用复式变比或二次绕组带抽头的电流互感器。
电能计量用仪表与一般测量仪表在满足准确级条件下，可共用一个二次绕组。
5.1.2 额定参数选择测量用电流互感器的额定参数选择除满足第 4章的要求外，还要考虑以下情况:a) 测量用电流互感器的二次负荷不应超出规定的保证准确级的负荷范围。
b) 测量用的电流互感器的额定一次电流应接近但不低于一次回路正常最大负荷电流。
对于某些指示仪表，为使仪表在正常运行时指示在刻度标尺的3/4左右，并且过负荷运行时能有适当指示，可选用临)1.2 5/6，其中Ib为一次设各的额定电流或线路最大负荷电流。
对于直接启动电动机的测量仪表用的电流互感器可选用临>1 .5i。
c) 为在故障时一次回路短时通过大短路电流不致损坏测量仪表，测量用电流互感器可选用具有仪表保安限值的互感器，仪表保安系数 (FS)宜选择10，必要时也可选择5。
对于电子式仪表，可不考虑保安系数的要求。
d) 必要时可采用具有电流扩大值特性的电流互感器，其连续热电流可选用额定一次电流的 120%.特殊情况可选用 150%或200%.注 : 对于 0.1-1级电流互感器，可以规定电流的扩大值。
此时要求:①额定连续热电流应是额定扩大一次电流值(表示为额定一次电流的百分数):②额定扩大一次电流下的电流误差和相位差应不超过表 2所列对 120 额定一次电流下所规定的限值。
5.2 准确级选择5.2.1 测量用电流互感器的准确级a) 测量用电流互感器的准确级，以该准确级在额定电流下所规定的最大允许电流误差的百分数来标称。
如何正确选择电流互感器
目前电力产业发展迅猛，各类电力工程的建设中使用了大量的电流互感器，但在选择电流互感器的时候我们常会遇到很多实际问题，电流互感器做为工程中重要的电流转换设备，选择电流互感器的形式很重要。
下面小编就工程中遇到的问题，谈下电流互感器的选择。
1、电流互感器二次绕组数量保护为双重化配置时，每套保护应各使用1个二次绕组；保护为单套配置时，主、后备保护应各使用1个二次绕组；测量、计量应各使用1个二次绕组；故障录波装置单独或与保护共用1个二次绕组，与保护共用二次绕组时，应接在保护后面。
2、电流互感器二次绕组准确等级选择1）220kV保护用电流互感器二次绕组准确等级一般宜选用5P30，其准确限值系数与电流互感器的一次额定电流和系统短路电流有关，需经计算确定；2）110kV保护用电流互感器二次绕组准确等级一般宜选用5P20；3）主变中性点和间隙电流互感器二次绕组准确等级一般宜选用5P20或10P10；4）110kV、220kV测量用电流互感器二次绕组准确等级一般选用0.2，35kV测量用电流互感器二次绕组准确等级一般选用0.5；5）计量用电流互感器二次绕组准确等级应选用0.2S。
3、电流互感器变比选择1）电流互感器二次额定电流宜选用1A；2）电流互感器一次额定电流按回路额定电流1.5~2倍选择，主变套管电流互感器一次额定电流按回路额定电流1.0~1.2倍选择；3）为保证电流互感器的特性，用于保护的电流互感器二次绕组一般不采用中间抽头；计量用电流互感器应保证实际负荷在20~120％额定负荷内。
为保证电流互感器二次电流在合适范围内，可采用具有复式变比（一次侧可串联或并联，二次绕组有中间抽头）的独立电流互感器或带有中间抽头的套管式电流互感。
A、一次绕组串并联方式采用一次绕组串联或并联方式，可获得两个成倍数的电流比。
例：2x600/5A：一次绕组串联时为600/5A；一次绕组并联时为1200/5A。
B、二次绕组抽头方式二次绕组抽头理论上可以在起末端之间的任意部位，一般常用中间抽头。
关于计量型低压电流互感器如何选型的总结
5
5
G-60Ⅱ
600/5 750/5
7.5 7.5 5 10 7.5 5
800/5
10 10
5
1000/5
15 10 10
1200-1250/5 20 15 10
750/5
10 7.5 5
G-80Ⅱ
800/5 1000/5
10 10
5
15 10 10
1200-2000/5 20 15 10
1000/5
4．计量型电流互感器在低压配电系统中的问题及应用实例 计量型电流互感器在低压配电系统中，准确级 0.2 级、0.2S 级区分是用户经常碰到的问题，以及错
误接线（极性接反）对计量的影响。 4.1 准确级 0.2 级、0.2S 级区别见表（三）
表（三）误差和相位差限值
准确 级
在下列额定电流（%）下的 电流误差 （ ±%）
6．电流互感器使用过程中的注意事项 6.1 电流互感器在接线时，同名端必须要保持一致，即 P1、S1；P2、S2。 6.2 电流互感器在正常运行时，二次不得开路，防止二次开路产生高电压，影响人身和设备安全。
7．结束语 本文对计量用电流互感器进行了简单概述，推荐给电力用户各位专家和电气工程师们参考，有利于
5.2 技术指标 计量型电流互感器一次电流测量范围 5-2000A，二次电流 5A，1A； 额定工作电压 AC0.66kV（等效 AC0.69kV，GB156-2003）； 额定频率 50-60Hz； 环境温度-30℃~70℃，最高耐温 120℃； 海拔高度≤3000m； 工频耐压 3000V/1min 50Hz； 用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所。
75 98 45
102 130 45
电流互感器选择和应用原则
电流互感器选择和应用原则1、额定一次电压和电流电流互感器的额定一次电压应等于或大于回路的额定一次电压，绝缘水平应满足有关标准。
电流互感器的额定一次电流（I pn ）应根据其所属一次设备的额定电流或最大工作电流选择，并应能承受该回路的额定连续热电流（I cth ）、额定短时热电流（I th ）及动稳定电流（I dyn ）。
同时，额定一次电流的选择，应使得在额定变流比条件下的二次电流在正常运行和短路情况下，满足该回路保护装置的整定值选择性和准确性要求或满足计量及测量准确性要求。
额定一次电流（I pn ）的标准值为：10、12.5、15、20、25、30、40、50、60、75以及它们的十进位倍数或小数。
2、额定二次电流及负荷 2.1 额定二次电流电流互感器额定二次电流（I sn ）有1A 和5A 两类。
对于新建发电厂和变电所，各级电压的电流互感器额定二次电流宜统一选用1A ，以减轻电流互感器二次负荷，二次电缆截面可减小，节约投资。
如扩建工程原有电流互感器采用5A 时，额定二次电流可选用5A 。
一个厂站内的电流互感器额定二次电流允许同时采用1A 和5A 。
但同一电压等级的电流互感器的额定二次电流一般采用相同电流值。
2.2 二次负荷电流互感器的二次负荷可用阻抗Z b (Ω)或容量S b (VA)表示。
二者之间的关系为：当电流互感器额定二次电流I sn 为5A 时，数值S b ＝25Z b ，当电流互感器额定二次电流I sn 为1A 时， S b ＝Z b 。
保护用电流互感器的准确级和允许极限电流，都与二次负荷有关，需要合理选择二次负荷额定值并进行相应的验算。
由于电子式仪表和微机继电保护的普遍应用，互感器额定二次电流广泛采用1A ，以及保护和控制下放就地等因素，二次回路负荷大大降低，相应的电流互感器二次负荷也宜选用较低的额定值，以便降低造价和改善其结构及性能（如采用倒立式结构）。
电流互感器的二次负荷额定值（S bn ，以VA 表示）可根据需要选用2.5、5、7.5、10、15、20、30、40VA 。
多用户电能表如何选择电流互感器
多用户电能表如何选择电流互感器很多设备都是相辅相成的，多用户电能表也是，多用户电能表一般和电流互感器一起使用，那么大家知道多用户电能表是如何选择电流互感器的吗?下面我们就一起来看看吧!多用户电能表如何选择电流互感器150/5是电流互感器的变比，电流互感器是按比例将大电流表变为小电流，比如150/5就是按1/30的比例将大电流变小，目的有二：一是为了降低计量设备多用户电能表的造价;二是为了将多用户电能表标准化，使用多用户电能表的输入电流只有1A或5A两个规格，具体是选1A还是5A，就看您选择的电流互感器变比，比如选150/5的，就选5A的电度表，选150/1电流互感器,就选1A。
的多用户电能表。
多用户电能表读数时，需要再乘上刚才的变比，才是最终的用电数。
和电流互感器相连使用的多用户电能表只有1A和5A两种。
智能多用户电能表作为电网的入户接口，一方面电网通过智能电表将安全、高质的电能输送到用户的用电设备上;而随着新能源的广泛应用，许多分布式新能源，如风能、太阳能等，已经在用户端得到了充分的使用，这种微型分布式能源也可以通过智能电表反馈到电网中，与电网实现并网。
所以智能电表需要具备双向电能传输和计量的功能。
互感器和多用户电能表的选择，应根据测量的精度要求、被测量的大小以及使用环境等因素综合考虑。
选择互感器的电流为额定电流的1.2倍，只能大不能小，一般在1.2到1.5倍之间取整;我公司本着诚信务实、服务客户、走向未来的宗旨、愿与广大客户共谋发展、携手并进、合作共赢.热忱欢迎新老客户及各界朋友光临惠顾、并洽谈业务。
智能多用户电能表作为电网的入户接口，一方面电网通过智能电表将安全、高质的电能输送到用户的用电设备上;而随着新能源的广泛应用，许多分布式新能源，如风能、太阳能等，已经在用户端得到了充分的使用，这种微型分布式能源也可以通过智能电表反馈到电网中，与电网实现并网。
所以智能电表需要具备双向电能传输和计量的功能。
电流互感器和电压互感器选择和计算导则正文
电流互感器和电压互感器选择和计算导则The Guide for Selection and Calculation ofCurrent Transformer and voltage Transformer范围本导则为电流互感器和电压互感器的选择和计算导则，包括：对互感器的性能要求，互感器类型及参数选择，计算方法等本导则适用于交流电流互感器、电磁式电压互感器和电容式电压互感器，不适用于保护装置内部专用的小互感器、各类变送器和直流电流互感器。
本导则适用于发电厂和变电所工程用的电流互感器和电压互感器，不适用于试验室用互感器。
2 引用标准下列标准所包含的条文，通过本标准引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 1207－1997 电压互感器GB 1208－1997 电流互感器GB 4703－84 电容式电压互感器GB 14285－93 继电保护和安全自动装置技术规程GB 16847－1997 保护用电流互感器暂态特性技术要求DL －2000 火力发电厂、变电所二次接线设计技术规程DL －2000 电测量及电能计量装置设计技术规程IEEE Std C37.110－1996 保护继电器用电流互感器的应用导则3名词和定义3.1名词及代号本导则采用以下名词及代号，其中有些名词的定义详见3.2及3.3节：3.2电流互感器有关定义3.2.1 电流误差（比值差） current error (ratio error) （εI）互感器在测量电流时所出现的误差，它是由于实际电流比与额定电流比不相等造成的。
电流误差的百分数用下式表示：εI＝[100(K n I s－I p)/ I p]%式中：K n－额定电流比；I p－实际一次电流，A；I s－测量条件下通过I p时的二次电流，A。
3.2.2 相位差 phase displacement （δε）一次电流与二次电流相量的相位差。
计量用互感器选择
计量用电流互感器的选择及使用摘要：本文介绍了计量用电流互感器的选择原则,并对其在使用中应注意的问题进行了阐述关键词：计量电流互感器电能计量装置主要由电能表、计量用电压互感器、电流互感器及二次回路等部分组成，电流互感器是能计量装置的重要组成部分，现介绍计量用电流互感器的选择原则和使用注意事项。
1 选择的原则1.1额定电压的确定电流互感器的额定电压un应与被测线路的电压ul相适应，即un≥ul。
1.2额定变比的确定通常根据电流互感器所接一次负荷来确定额定一次电流i1，即: i1=p1/u ncosψ式中un——电流互感器的额定电压，kv;p1——电流互感器所接的一次电力负荷，kva;cosψ——平均功率因数，一般按cosψ=0.8计算。
为保证计量的准确度，选择时应保证正常运行时的一次电流为其额定值的60%左右，至少不得低于30%。
电流互感器的额定变比则由额定一次电流与额定二次电流的比值决定。
1.3额定二次负荷的确定互感器若接入的二次负荷超过额定二次负荷时，其准确度等级将下降。
为保证计量的准确性，一般要求电流互感器的二次负荷s2必须在额定二次负荷s2n的25%~100%范围内，即:0.25s2n≤s2≤s2n1.4额定功率因数的确定计量用电流互感器额定二次负荷的功率因数应为0.8~1.0。
1.5准确度等级的确定根据电能计量装置技术管理规程（dl/t448-2000）规定，运行中的电能计量装置按其所计量电能量的多少和计量对象的重要程度，分为i、ii、iii、iv、v五类，不同类别的电能计量装置对电流互感器准确度等级的要求也不同，详见下表:电流互感器的配置1.6互感器的接线方式计量用电流互感器接线方式的选择，与电网中性点的接地方式有关，当为非有效接地系统时，应采用两相电流互感器，当为有效接地系统时，应采用三相电流互感器，一般地，作为计费用的电能计量装置的电流互感器应接成分相接线（即采用二相四线或三相六线的接线方式），作为非计费用的电能计量装置的电流互感器可采用二相三线或三相线的接线方式，各种接线方式如下图所示:1.7互感器二次回路导线的确定由于电流互感器二次回路导线的阻抗是二次负荷阻抗的一部分，直接影响着电流互感器的误差，因而哪二次回路连接导线的长度一定时，其截面积需要进行计算确定。
计量用电流互感器(专用绕组)额定一次电流参数的选择与分析
一
刘 芬
（ 东 电 网公 司佛 山供 电局 ， 广 东 佛 山 广 ５绍 了现行规 程 中关于 电流互感 器额 定一次 电流参数 的要 求，对其理论依据 进行深入 分析 ，并结合 电 摘
作者 简介 ： 芬（ ９ ８） 工程 师 ， 事 电能计 量技 术管 理 工 刘 １ ７一 ， 从
作。
的 直线 是 理 想磁 化 曲线 ， 随着 电 流 ｉ 的增 长 呈 线 性 正 比增 长 。 曲线 ２ 实 际 磁化 曲线 ， 当一 次 负 荷 电 流 是 ＜
电工技术 ｌ０ ０１２期 Ｉ １ １ ２ ４ ９
应保证其在正常运 行 中的实际负荷 电流达 到额定值 的
６ 左右 ，至 少 应不 小 于 ３ ”。 Ｏ ０
饱和值 ，继续增 大磁场 强度 ，磁化 强度将保 持不 变。
铁 芯 线 圈 的磁 化 曲 线 表 示 为 电 流 与 磁 通 量 的 关 系 ，如
图 １所示 。
（ ）ＧＢ１Ｏ ～ １ ９ 电 流 互 感 器 》 于 电 流 互 感 器 ２《 ２ ８ ９ ７ 关 准 确 级 的要 求 中 ，对 各 种 标 准 准 确 级 的 电 流 互 感 器 均 明 确 提 出 了其 在 额 定 频 率 下 、二 次 负 荷 为 额 定 负 荷 的 ２ ～ １０ （ Ｓ级 的 特 殊 用 途 电流 互 感 器 ，则 把 二 ５ ０ 对
续 表
内还应满足准确 等级 的要 求。在线路 负荷 比较稳定 的
情 况下 ，可 方 便 地 按 此 原 则 选 择 适 当 的 电 流 互 感 器 ， 但 随着 经 济 的发 展 ，电 网 负 荷 复 杂 性 日益 增 强 ， 电力 馈 线 的远 景 负 荷 和 近 期 负 荷 的差 距 越 来 越 大 ，一 些 特 殊 负荷 （ 电 气 化 铁 路 、 轧 钢 等 电 力 负 荷 ） 如 的投 入 也 增 加 了计 量 用 电 流 互 感 器 （ 用 绕 组 ） 数 选 择 的 难 度 。 专 参 近 年来 负 荷 的增 长 导 致 运 行 中更 换 电 流 互 感 器 的 需 求
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计量用电流互感器该如何选择
电能计量装置主要由电能表、计量用电压互感器、电流互感器及二次回路等部分组成，电流互感器是能计量装置的重要组成部分，现介绍计量用电流互感器的选择原则和使用注意事项。
1 选择的原则
1.1额定电压的确定
电流互感器的额定电压UN应与被测线路的电压UL相适应，即UN≥UL。
1.2额定变比的确定
通常根据电流互感器所接一次负荷来确定额定一次电流I1，即: I1=P1/UNcosψ
式中UN——电流互感器的额定电压，kV;
P1——电流互感器所接的一次电力负荷，kVA;
cosψ——平均功率因数，一般按cosψ=0.8计算。
为保证计量的准确度，选择时应保证正常运行时的一次电流为其额定值的60%左右，至少不得低于30%。
电流互感器的额定变比则由额定一次电流与额定二次电流的比值决定。
1.3额定二次负荷的确定
互感器若接入的二次负荷超过额定二次负荷时，其准确度等级将下降。
为保证计量的准确性，一般要求电流互感器的二次负荷S2必须在额定二次负荷S2N的25%~100%范围内，即:
0.25S2N≤S2≤S2N
1.4额定功率因数的确定
计量用电流互感器额定二次负荷的功率因数应为0.8~1.0。
1.5准确度等级的确定
根据电能计量装置技术管理规程（DL/T448-2000）规定，运行中的电能计量装置按其所计量电能量的多少和计量对象的重要程度，分为I、II、III、IV、V五类，不同类别的电能计量装置对电流互感器准确度等级的要求也不同
电流互感器的配置
1.6互感器的接线方式
计量用电流互感器接线方式的选择，与电网中性点的接地方式有关，当为非有效接地系统时，应采用两相电流互感器，当为有效接地系统时，应采用三相电流互感器，一般地，作为计费用的电能计量装置的电流互感器应接成分相接线（即采用二相四线或三相六线的接线方式），作为非计费用的电能计量装置的电流互感器可采用二相三线或三相线的接线方式，各种接线方式如下图所示:
1.7互感器二次回路导线的确定
由于电流互感器二次回路导线的阻抗是二次负荷阻抗的一部分，直接影响着电流互感器的误差，因而哪二次回路连接导线的长度一定时，其截面积需要进行计算确定。
一般计量用互感器要求一次电流要经常运行在20%-100%之间.这样它的二次电流一般不会超过5A,请教各位老师如果测得它的二次电流为6A的话,那它的计量还准吗?如果不准的话那是多计量了还是少计量了呢?
计量用电流互感器一般要求准确级在0.2s级以上。
电流互感器检测的标准：
五个点：1%；%5；20%；100%；120%。
所以，可以肯定的说，6A的点是准确的。
计量用电流互感器一般要求准确级在0.2s级以上。
应该是445KVA吧？也就是千伏安，代表主变容量，PT就是电压互感器，10KV/100V 就是指互感器的一次侧即高压侧额定电压为10KV，二次侧即低压侧（接入仪表侧）额定电压为100V，100V是通用的标准电压。
CT是电流互感器，30/5A 是指一次侧额定电流三十安时二次侧电流是5安，5安是通用的标准电流。
电力部门给你们装表时都要经过基本计算，不会瞎装的，有一公式：主变容量（445KVA）等于根号3倍的高压侧额定电压（10KV）和额定电流的乘机。
反算过来，电流约25.7安，躲过主变励磁涌流，选30安是正确合适的，如果选用CT-50/5A 的互感器，你想想看，是不是对于你发电方就不合适了？再选大点儿，你就白白的发吧，电表可能就不转了。
所以作为计量，发电方互感器越小越好.。
