某办公楼的给排水和消防设计简介
某办公楼的给排水和消防设计简介
某办公楼的给排水和消防设计简介摘要：总结了某办公楼的给排水和消防设计原则和理念，并对本工程的生活给水系统、生活污废水系统、雨水系统、室内消火栓给水系统、自动喷水灭火系统、灭火器配置系统、气体灭火系统进行了简要介绍和说明。
关键词：给水排水，消防，设计1.工程概况本工程为某地办公用楼，总建筑面积90612.36m2，其中地下二层为车库、食堂、设备用房，地上八层，为展厅、会议、办公用房。
本工程采用市政给水作为水源。
从市政给水接口处引入两根DN200给水管（要求两个接口间市政给水管上设置隔断检修阀），供本工程生活、消防用水。
市政给水压力为0.3MPa。
本工程设有生活给水系统、生活污废水系统、雨水系统、室内消火栓给水系统、自动喷水灭火系统、灭火器配置系统、气体灭火系统。
2.生活给水系统：(1).水源/水箱：以城市自来水为水源，分别从市政道路引入两路进水管，压力0.3MPa，并设置防污隔断阀，在一层成环，作为室外给水和消火栓的合用管网；在地下二层设置消生活水箱，容积为100m3，作为整个整栋楼的水源；(2).用水量:小区最高日用水量为423.8m3/d,最大时用水量为69.6m3/h。
(3).分区：采用水箱、变频水泵联合供水，分区压力不超过0.45MPa;低区J0:-2F~1F，由市政直供；高区J1：2F~8F，由变频机组加压供给。
(4).水质处理:变频调速给水泵的总吸水管上安装紫外线消毒器，进行二次消毒。
3.生活污、废水系统：(1)水量:最高日污水排水量为396m3/d；(2)系统设计:本工程采用污废合流，采用专用通气立管；地上部分生活污水经排水管道系统汇合收集后，排入化粪池，在化粪池停留12h后，排入市政污水管网。
配套餐饮厨房排水，统一收集后，经过气浮隔油设备处理后，在厨房里经隔油器处理，合格后，再由排水管道系统汇合收集后，排入化粪池，处理后排入市政污水管网。
地下室污水经排水管道系统汇合收集排入集水坑后，由密闭提升设备提升排至室外，经化粪池处理后，排入市政污水管网。
办公楼消防系统设计说明
办公楼消防系统设计说明一、项目概况本工程为改造项目，因建筑功能及分隔做全面调整，给排水及消防系统结合建筑现状，重新设计。
调整区域为办公场所，共四层，面积7600平方米。
二、设计依据：1．国家及地方的有关设计规范和标准：（1）《高层民用建筑防火设计规范》GB50045-95（2005版）（2）《自动喷水灭火系统设计规范》GB 50084-2001（2005年版）（3）《建筑设计防火规范》GB50016-2006（4）《火灾自动报警系统设计规范》GB50116-98（5）《建筑灭火器配置设计规范》GB 50140-20052．根据国家有关建筑电气规范，甲方提供的设计任务书，以及各专业提供的资料进行设计。
三、设计范围十五、十六、十八、十九层装修范围内的水喷淋系统、消火栓系统、火灾自动报警及消防应急广播系统等内容的设计。
四、系统设计1．水喷淋系统本建筑火灾危险级别为中危险I级，喷水强度6L/min/m2，作用面积160㎡。
泵房系统及稳压系统为原大楼自喷系统共用，本次装修作喷头适当移位变动，总管线均接入建筑物原有系统。
喷淋管道采用镀锌钢管，管径〉80为沟槽连接，管径＜=DN80为丝扣连接。
喷头选用明装或隐蔽型，在走道、房间、会议室及办公室等选择用相应的型号喷头，配合设计美观。
2．消火栓系统消火栓系统与建筑物原有系统连接，共用加压及稳压设备。
消火栓箱根据房间格局变化，进行相应移位及增加。
消火栓箱为带自救卷盘型，下方留有放置灭火器的箱体空间。
消火栓管道采用镀锌钢管。
DN150、DN100的管径为沟槽连接，DN80、DN70管径为丝扣连接。
3．火灾自动报警系统及消防应急广播系统火灾自动报警系统原有的设备为2000年的产品，由于包括报警设备在内的电子设备升级很快，本楼的原有的火灾报警设备已陈旧且老化，本次装修改造选用最新产品，火警信号接入原大楼的报警主机中。
原大楼的消防主机需要原设备厂家对改动部分的编程（该编程与楼层改造有关，与换不换设备关系不大）。
大厦给排水工程设计
大厦给排水工程设计汇报人：2024-01-03•设计概述•给水系统设计•排水系统设计目录•消防给水系统设计•节能环保设计01设计概述确保大厦给排水系统的正常运行，满足用户生活和工作的基本需求。
设计目标安全、可靠、经济、环保、节能。
设计原则设计目标与原则需求分析、方案设计、施工图设计、施工配合、竣工验收。
符合国家及地方相关法律法规，参照行业标准及规范。
设计流程与标准设计标准设计流程采用稳压设备或调压阀来稳定水压。
水压不稳管道漏水排水不畅选用优质管材，加强施工监管，定期进行管道检查和维护。
合理设计排水管道坡度，定期清理管道内的沉积物。
030201常见问题与解决方案02给水系统设计给水来源与水质城市自来水、地下水、雨水收集等。
水质要求符合国家饮用水标准，定期进行水质检测和净化处理。
根据使用场合和压力要求，选择合适的管材，如PVC、铸铁、不锈钢等。
管材选择确保供水安全、稳定，满足大厦各区域用水需求，合理规划管道路线。
管网设计给水管网布局给水设备与附件水泵选择高效、低噪音的水泵，确保供水压力稳定。
水表安装水表计量用水量，便于管理和费用分摊。
控制阀门用于控制水量和水压，保证供水安全。
水压控制通过减压阀、调压阀等设备，确保供水压力稳定且符合要求。
水量控制根据用水需求，合理配置水龙头、淋浴头等设备，控制水量消耗。
水压与水量控制03排水系统设计03雨水来自屋顶、路面等处的雨水，需通过雨水排放系统及时排出。
01生活污水包括厕所、浴室、厨房等产生的生活污水，需符合国家排放标准。
02工业废水不同工业产生的各种废水，需根据不同水质进行分类处理和排放。
排水种类与排放标准合理规划管道走向，确保排水顺畅。
根据建筑物的功能和地形，设置不同高度的排水管道。
考虑管道的坡度和倾斜度，以便污水快速流动。
排水管道布局采用物理、化学、生物等方法对污水进行净化处理。
污水处理方法根据不同的水质和处理要求，选择合适的处理工艺。
污水处理工艺选择高效、低耗、耐用的污水处理设备。
某办公楼消防给水系统设计
某办公楼消防给水系统设计摘要：消火栓、自动喷水灭火系统是扑救、控制建筑初期火灾的最为有效的灭火设施，是应用最为广泛、用量最大的水灭火系统。
消火栓系统是以水为介质，用于灭火、控火和冷却防护等功能的消防系统。
自动喷水灭火系统及其组件的技术参数选定直接关系到自动灭火系统扑救、控制建筑初期火灾的成功率，是自动喷水灭火系统效能发挥的关键。
本文将以一栋办公楼为例，简述消火栓和自动喷水灭火系统设计中的参数选取及计算方法。
关键词：消火栓、自动喷水、灭火、水压、水量某十二层的办公楼,总高60.45米。
地下一层为汽车库及设备用房,消防水池及消防泵房设置在地下一层，其消防储水池总容积594m2，消防水箱间设在顶层。
整座大楼为一类高层公共建筑。
一、室内消火栓系统本工程室内消防水量40L/S。
储存火灾延续时间3小时用水。
建筑物各层设置消火栓，各层均成环状管网布置。
消防泵房和消防水池设在地下一层，消防泵选用（Q=40L/S H=100m N=75Kw）两台，一用一备，选用智能型工频控柜。
消防水箱间设在屋顶机房层，消防水箱储存10分钟的消火栓用水量，水箱间内同时设置一套消防稳压装置，以满足消火栓系统的顶部若干层火灾初期压力不足。
本工程消火栓采用单出口，栓口DN65、水枪φ19、水龙带长度为25m。
消火栓箱内设置启动水泵按钮及消防卷盘，且设有保护按钮的设施。
消火栓加压泵选型计算：消火栓栓口水压计算：公式：Hxh=Hd+ Hq+ Hsk=Ad *Ld* q2xh+ q2xh/B+ Hsk式中Hxh——消火栓栓口的最低水压（Mpa）；Hd——消防水带的水头损失；Hq——水枪喷嘴造成一定长度的充实水柱所需水压；Ad——水带的比阻，水带口径65mm时衬胶水带的比阻值为0.00172；Ld——水带的长度(m)，取25m；qxh——水枪喷嘴射出流量（l/s），取5（l/s）；B——水枪水流特性系数，喷嘴直径19mm，取值1.577；Hsk——消火栓栓口水头损失，取0.02Mpa。
楼宇内部消防给排水系统设计
未来的楼宇内部消防给排水系统将更加注重智能化、节能环保和 人性化设计。例如，采用智能传感器和远程监控技术，实现实时 监测和预警；采用节能型水泵和管材，降低能耗；设计更加人性 化的消防设施，提高使用便利性。
02
消防给水系统设计
消防水源
室外消防水源
通常为市政给水管网、消防水池或天然水源，应确保在火灾时能够提供足够的消防用水。
废水排水
废水排水系统
主要针对冷却水、空调排水和其他工业废水 等非生活污水。
设计要求
根据废水的性质和处理要求，选择适当的排 水方式和处理工艺，确保废水达标排放或进 行再利用。
雨水排水
雨水排水系统
用于收集和排放楼宇屋顶、路面等场所的雨 水。
设计要求
确保雨水能够迅速排出，防止积水和水患的 发生，同时要考虑雨水资源的利用和防洪排
控制系统
自动喷水灭火系统
在楼宇内部安装自动喷水灭火系统，能够在火灾 发生时自动启动喷水灭火。
防排烟系统
建立防排烟系统，在火灾发生时能够自动启动排 烟设备，防止烟雾扩散。
消火栓系统
在楼宇内部设置消火栓系统，提供灭火水源和消 防器材。
消防电梯
在楼宇内部设置消防电梯，用于在火灾发生时快 速疏散人员。
防灾措施
05
设计案例与优化建议
案例分析
案例一
某高层商业楼宇的消防给排水系统设 计。
案例二
某大型住宅小区的消防给排水系统设 计。
案例三
某历史建筑保护区的消防给排水系统 设计。
案例四
某公共设施建筑的消防给排水系统设 计。
优化建议
建议一
根据建筑物的用途和特点，合理选择消防给 水系统的形式和设备。
建议二

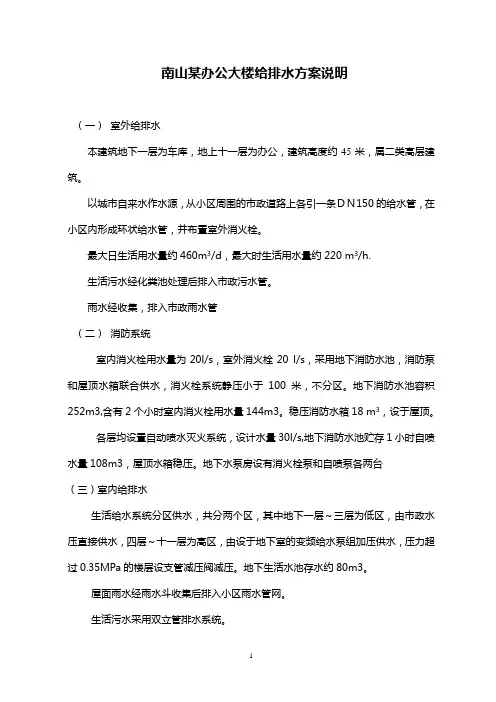

南山办公大楼给排水方案说明
南山某办公大楼给排水方案说明（一）室外给排水本建筑地下一层为车库，地上十一层为办公，建筑高度约45米，属二类高层建筑。
以城市自来水作水源，从小区周围的市政道路上各引一条ＤＮ150的给水管，在小区内形成环状给水管，并布置室外消火栓。
最大日生活用水量约460m3/d，最大时生活用水量约220 m3/h.生活污水经化粪池处理后排入市政污水管。
雨水经收集，排入市政雨水管（二）消防系统室内消火栓用水量为20l/s，室外消火栓20 l/s，采用地下消防水池，消防泵和屋顶水箱联合供水，消火栓系统静压小于100米，不分区。
地下消防水池容积252m3,含有2个小时室内消火栓用水量144m3。
稳压消防水箱18 m3，设于屋顶。
各层均设置自动喷水灭火系统，设计水量30l/s,地下消防水池贮存1小时自喷水量108m3，屋顶水箱稳压。
地下水泵房设有消火栓泵和自喷泵各两台（三）室内给排水生活给水系统分区供水，共分两个区，其中地下一层～三层为低区，由市政水压直接供水，四层～十一层为高区，由设于地下室的变频给水泵组加压供水，压力超过0.35MPa的楼层设支管减压阀减压。
地下生活水池存水约80m3。
屋面雨水经雨水斗收集后排入小区雨水管网。
生活污水采用双立管排水系统。
(四)节水节能措施给水系统加压方式采用变频调速设备，节约能耗。
建议坐便器采用3L/6L两挡节水型虹吸式排水便器,公共部位便器采用自动感应冲洗控制阀，公共部位水龙头采用自动感应冲洗龙头，淋浴器采用节水型淋浴喷嘴等,从而达到节水的目的。
各用水部门均采用计量收费。
绿化用水采用微喷滴灌方式浇洒，并设置单独用水计量装置。
水池、水箱溢流水位均设报警装置，防止进水管阀门故障时，水池、水箱长时间溢流排水。
(五)管材本项目管材的选择应重点考虑绿色环保因素，以减少环境污染为目的, 建议各个系统的管材均采用新型塑料管材。
室外给水管采用高密度聚乙烯(HDPE)管,电热熔接。
室外雨污水管道采用承插双壁波纹排水塑料管，橡胶圈接口。
(完整版)某19层写字楼给排水图和设计说明全套毕业设计论文
摘要本设计的主要任务是苏州市吴越写字楼建筑给水排水工程设计，设计的主要内容包括：建筑给水系统、建筑排水系统、建筑雨水系统、消火栓给水系统和自动喷淋系统的设计。
本建筑地下2层，地上19层，建筑物总高度为71.8m。
其中一、二层为营业厅；三至十九层为大空间办公。
市政给水管网常年提供的资用水头为0.40MPa ，经技术经济比较，室内给水系统拟采用分区给水方式。
初步拟定该建筑给水系统分二区：一至八层为低区，由市政管网直接供水；九层至设备层为高区，由直联无负压给水设备供水。
建筑排水系统采用合流制，所有的污废水经化粪池处理后排入下水道。
建筑雨水系统采用内排水的排水方式。
消火栓给水系统分为室内消火栓给水系统和室外消火栓给水系统，消火栓的布置范围包括各楼层、消防电梯前室和屋顶检验用。
消火栓保护半径为23m。
建筑内喷头数量约1865个，设3组湿式报警阀，报警阀后管网为枝状网，每层设水流指示器。
关键词：建筑给水系统，排水系统，消火栓系统，自动喷淋系统AbstractThe main task of this design is the water supply and drainage design of wuyue office building in SuZhou. The content of my design includes the design of the building water supply system, the building water drainage system, the building storm-water system, the provide 0.40Mpa of technicality and economy, interior water supply system intends to adopt subarea water supply. Preliminary study out that building water supply system is divided two areas: 1～8 floors are low area. The pipe network supplies water directly from municipal water supply piping;9～equipment floors are via a septic-tank.The building storm-water system adopts inner draining.Hydrant water supply system includes interior front of fire elevator and roof for check. The the building is about 1865. The automatic sprinkler system set up 3 groups watery alarm valve. Behind the alarm valve, the piping is set as branch. Every storey set water flow indicator.Keywords：the building water supply system, water drainage system, ＝1450rmin，N＝90KW。
佛山某超高层办公楼给排水消防设计
佛山某超高层办公楼给排水消防设计摘要：随着城市的高速发展，土地供应越发紧张，特别是大中型城市，超高层建筑越来越多，如何合理地进行给水及消防系统设计，对高层和超高层建筑日常运行的经济性以及消防系统安全可靠的运行有着重要的意义。
本文就超高层办公楼给排水、消防设计进行详细的介绍，比如给水系统的分区，生活水箱的计算，消防系统的分区等，并介绍了在做设计中遇到的部分问题与分析，并希望能给业内人员探讨或启发。
关键词：超高层建筑；给排水系统；消防系统；分析探讨一、工程概况本项目位于佛山新城天虹路以南、文德道以东、荷岳路以北，功能A区地块中的A1地块，交通便利。
本项目拟建地上1栋高层办公楼及1栋一层垃圾转运房，办公楼由两层商业办公裙房以及最高50层的办公塔楼（含避难层）组成；地下室三层，其中负一层主要为地下商业用房、非机动车库及设备用房、负二层为车库及设备用房，负三层为人防地下室、车库及设备用房。
办公附属裙房位于场地北侧。
首层高4.2米，主要功能为大堂、及商业。
首层主要出入口位于场地北侧，为办公入口，后勤入口设置在塔楼南侧。
二层为办公用房，层高4.0米。
十三层、二十七层、四十层为避难层，层高2.15米。
三层至三十三层为办公用房，层高3.5米；三十四层至五十层为办公用房，层高4.2米。
本工程建筑高度最高为≤180米。
二、给排水系统设计（一）生活给水设计1.用水量：本工程最高日用水量约700m3，最大时用水量约80m3/h。
2.水源：本工程分别从由北侧天虹路市政优质给水管引入一条DN200生活消防给水管，由东侧百合道市政优质给水管引入一条DN150消防引入管，消防引入管与区内室外消防专用环网相连。
室外各引入管上分别设置相应用途总表各一块。
常年市政压力约为0.20MPa。
3.给水系统分区：为防止系统管道超压，生活给水采用串联加压系统，中转水箱设在27层避难层，生活给水供水系统竖向分5个分区。
1区为地下3层至首层，由市政压力直接供水；2区为2层至14层，由27层由生活水箱及减压阀联合供水；3区为15层至22层，由27层由生活水箱重力供水；供水；4区为23层至31层，由27层生活中转水泵房的4区生活变频设备加压供水；5区为32层至39层，由27层生活中转水泵房的5区生活变频设备加压供水；6区为40层至50层(顶层)，由27层生活中转水泵房的6区生活变频设备加压供水；27层生活中转水箱由地下2层生活水泵房的转输水泵加压供水。
某高层办公楼的给排水设计
某高层办公楼的给排水设计某高层办公楼是一座现代化的大型建筑，拥有多个办公区域和公共场所。
作为一个完整的建筑体系，给排水系统是必备的设施之一，为了保证其正常运行，需要进行详细的设计和施工。
本文将深入探讨该高层办公楼的给排水设计方案。
一、给水系统设计该高层办公楼的给水系统设计方案主要包括水源、水处理、水管道、水泵房及配套设施等方面。
其具体设计方案如下：1.水源：该办公楼的水源采用城市自来水，通过供水管网接入到办公楼内。
同时，在楼顶设置水箱备用。
2.水处理：由于城市自来水中可能含有各种杂质和微生物，需要进行治理。
通过投加药剂、滤网过滤等技术处理后，可提高自来水的质量，确保办公楼内的用水安全。
3.水管道：在该办公楼内，采用了PE管道作为主要输水管。
PE管道具有耐腐蚀、抗压力强、使用寿命长等优点，适用于高层建筑的输水系统。
4.水泵房：为了保证楼内用水的正常供应，设置了水泵站。
水泵房内安装有多台水泵，可在保证用水量的前提下，确保水压的稳定。
二、排水系统设计该高层办公楼的排水系统设计方案主要包括排水管道、排放设施、防止污水倒流、污泥处理等方面。
其具体设计方案如下：1.排水管道：采用了PVC管道作为主要排污管。
采用PVC管道有助于防止腐蚀和减少水垢的生成，从而延长了排污管道使用的寿命。
2.排放设施：本办公楼的重点排放设施包括洗手间、厨房和浴室等。
针对这些设施，设置了合适的下水道和排放设施，将污水送到下水道中。
3.防止污水倒流：为了防止污水汇入清水管，设置了反向流防止装置。
在下水道内，套装有符合标准的倒流止回阀，阻止了下水道和清水管之间的相互污染。
4.污泥处理：在排污系统中，污泥是无法避免的污染物。
因此，在该办公楼内，设置了污泥池，通过一系列的处理工艺，将污泥转化为沼气或肥料，有效利用了资源。
三、总结给排水系统是现代建筑的重要组成部分，是建筑内部环境质量的重要保障。
通过对给排水系统进行详细设计和规划，可以最大限度地确保用水质量和排放标准。
某银行办公大楼给排水设计方案简介
消防水池有效容积不低 于 ９ ０ ０ ｍ ， 以满足 室内外消 火栓
系统及 自动喷水灭火 系统火 灾延 续时间内所 需水量要求 。 室内消火栓系统 由爱建新城 小区室 内消火栓 管 网统 一
提供所需的流量 和 压力 ， 引入两 根进 水管 接入 室 内消火 栓
系统 ， 系统所 需压 力 为 １ ． ４ ＭＰ ａ ， 室 内消火 栓 分 为高低 两 个
（ ６ ） 自动 喷水灭 火系 统。本建 筑的 自动喷 水灭 火 系
统所需 的水量水压均 由室外 消防泵房及 消防水 池提 供。
消防水池有效容积不低 于 ９ ０ ０ ｍ ， 以满 足 室 内 外 消 火 栓
了收集 雨水用 于景观用 水的方 案 ， 均达到 满 意的节 水效果 。 设计 中还广泛采 用 了 同层 排水 、 虹 吸雨排 水 以及 大 空 间智 能 型 自动灭火 系统等 给排 水 先进 技术 ， 并在 特殊 场 合 的设
建筑物 的造型 与周 边环 境统 一 协调 。裙 房 点驳 接幕 墙 ， 张 力十足 ， 大面积 的透 明玻 璃增加 了建筑 物 的亲和力 ， 也温和
的拉近 了国家窗 口服务部 门与百姓 的距 离。 （ ２ ） 技术经济指标建 筑高 度 ９ ９ ． ６ ｍ， 地上 ２ ７层 ， 地下 １层。总建筑 面积 ３ ８ １ １ ０ ． ６ ３ ｎ ｔ ， 建筑 占地 面积 ５ ７ ０ ９ ． １ ７ ｎ ｔ ，
区， 一１ ～ １ ３层为低 区 ， ｌ ４至顶层 为高 区， 低 区采 用减 压 阀 减压 ， 在 室外设 置三个地下式消 防水泵接合器 。 消火栓箱 均 采 用 甲型 单栓 带 自救 式 消 防 卷 盘消 火 栓 箱， 消 火 栓 系 统 管 道 成 环 状 布 置 。消 火 栓 栓 口直 径 为 Ｄ Ｎ ６ ５ ， 消火栓箱 内应 设 Ｄ Ｎ ２ ５ ｒ ａ ｍ 消防卷 盘。水枪 喷嘴 口径 为１ ９ ｍ ｍ， 配２ ５ ｍ长树胶水龙带 ， 消 防卷盘配 ２ ５ ｍ长胶 管 ， 配
办公楼给排水消防电气安装工程施工组织设计
办公楼给排水消防电气安装工程施工组织设计一、项目概况本项目为一座办公楼工程，包括给排水、消防、电气、安装工程。
本次施工组织设计旨在确保施工过程的安全、高效和质量，提供具体的施工方案和组织管理措施。
1.给排水工程施工组织设计：1.1施工前期准备工作：确定施工队伍，制定排水施工计划，准备施工所需物料和设备。
1.2施工方案设计：根据设计图纸和要求，制定管材、管件的选择标准，确定施工方法和工序。
1.3施工过程管控：严格按照标准和规范进行施工，加强施工现场安全和质量管理，做好施工记录和追踪，及时处理施工过程中的问题。
1.4竣工验收：按照验收标准进行检查和验收，确保给排水工程的质量和安全。
2.消防工程施工组织设计：2.1施工队伍组建：组建专业的消防施工队伍，保证队伍的稳定和施工质量。
2.2施工方案设计：编制详细的消防工程施工方案，包括施工工序、安全措施和施工流程。
2.3施工现场管理：确保施工现场的安全、整洁和有序，严格按照消防施工标准施工，做好材料和设备的管理和使用。
2.4竣工验收与交付：按照相关验收标准进行消防设施验收，确保消防工程的质量和安全。
3.电气工程施工组织设计：3.1施工准备工作：组建电气施工队伍，准备施工所需设备、材料和技术资料。
3.2施工方案设计：根据电气设计图纸和要求，制定施工方案和工序，明确施工安全要求。
3.3施工现场管理：加强电气施工现场安全管理，确保施工过程的安全和质量。
3.4竣工验收与交付：按照相关验收标准进行电气设施验收，确保电气工程的质量和安全。
4.安装工程施工组织设计：4.1施工队伍组建：组建专业的安装施工队伍，保证队伍的稳定和施工质量。
4.2施工方案设计：根据安装设计图纸和要求，制定施工方案和工序，明确施工安全要求。
4.3施工现场管理：加强安装施工现场安全管理，确保施工过程的安全和质量。
4.4竣工验收与交付：按照相关验收标准进行安装工程验收，确保施工质量和安全。
三、安全措施1.确保施工现场的安全，设置明显的警示标志和安全警示牌，建立安全责任制度。
给排水工程毕业设计--十层办公楼给排水及消防设计
automatic sprinklergraduation design
1绪论
1.1工程概况
内蒙古呼和浩特市新城区拟建一栋十层办公楼，结构为框架结构，总建筑面积41840m²，总高度38.5m，其各层平面图及详细资料见所提供图纸。楼内用水设备有洗脸盆，坐便器，蹲便器，小便器，拖布池，淋浴器。本建筑四周都有街道，街道下方均有市政给水管网，据外墙的距离为5m，接管点埋深1.8m，管径200mm，管材为铸铁管，常年提供的资用水头0.30MPa。本地区冻土深度为1.5m。室内粪便污水需经化粪池处理后方可排入城市下水道，接管点为管顶平接，埋设深度为1.830m，管径300mm，管材为混凝土。
2.1.2系统组成
给水系统由引入管，水表节点，贮水池，水泵，室内给水管道，给水附件等组成。给水管采用给水不锈钢管。
2.1.3主要设备及构筑物
主要设备：水表，水泵，洗脸盆，坐便器，蹲便器，小便器，拖布池，淋浴器，水龙头。构筑物主要是贮水池。
2.1.4给水管道布置及设备安装
（1）室内给水管道布置成枝状管网，单向供水。
关键词：办公楼给排水消火栓自喷毕业设计
DesignOverview
This design is water supply and drainage and fireengineeringdesignfornewareaten layersoffice building. This design includes: indoor water system design, interior drainage system design, interior hydrant system design and theautomatic sprinkler system, etc. Especially the shortage of water resources inChina, now water shortageinmostcities, it has become the restriction of urban development and the main factors of economic construction. So meet whole wateruse, at the same timesavingwateris also very important. In the options, select the best scheme requirement is reliable operation, investmentsaving, savingenergyand water, no pollution, maintenance management convenient, long using life, etc. This design water using zoning water-supply modes, lowerwater supply isby direct municipal pipeline, high areaadoptsingle set pump water-supply modes, building interiordrainage usedmixing system.Fire-fightingsystemusedcombinedway offire hydrant and automatic sprinkler system.
例谈高层办公楼给排水及消防设计
例谈高层办公楼给排水及消防设计近年来，随着国民经济的发展，高层公共建筑越来越多。
高层公共建筑使用功能多、火災危险性大、疏散和扑救的难度大。
其给排水及消防设计就更加重要和复杂。
本文对高层建筑的给排水及消防设计方面进行了详细的描述。
1、建筑概况那曲地区地处西藏自治区北部，高寒缺氧，气候干燥，年平均气温仅为-0.9℃至-3.3℃。
给排水及消防设计标准高于其他低海拔地区。
该建筑所在地海拔约为3903m，年最大冻土深度约为1.8m。
该建筑地上10层，地下1层，建筑高度43.65m，地下建筑面积7529m2，地上建筑面积14804m2，总建筑面积22333m2。
地下车库停车位数180个，建筑功能为公共建筑，地上地下耐火等级为一级，屋面防水等级为Ⅰ级，地下室防水为Ⅱ级，建筑定性一类高层建筑。
2、系统设计2.1给水系统该建筑给水水源引自市政给水管网，市政管网接管处压力约为0.15MPa，从市政管网引两条DN200总进水管，进水管为生活-消防用水合用管网，管网成环布置。
该建筑生活给水管从合用管网上引入一根DN100的给水管。
市政水压不稳定，该建筑采用生活水箱和变频加压泵结合的加压供水系统，在地下室设置一个有效容积12m³的生活水箱。
生活变频泵Q=12m³，H=80m（单泵），一用一备。
生活给水分为两个区，低区为1-5层，高区为6-10层，低区设置减压阀。
西藏那曲地区冬季寒冷，考虑供应热水。
该公共建筑隶属于多个单位，用水点分散，为了便于管理和方便使用，热水系统采用厨宝供给。
2.2消防系统设计2.2.1消火栓系统该建筑区域总人数约3000人，按同一时间内的火灾次数为1次设计。
消防设防标准以小于50m的一类高层综合楼设计。
室内消防系统采用区域性的临时高压制消防体系，设置消防水池、消防加压泵房及屋顶消防水箱。
消防水池、消防泵房设置地下室。
消火栓系统采用临时高压供水，初期10分钟用水由消防水箱供应，火灾时由泵房加压供水。
某办公楼给水排水系统课程设计
建筑给水排水课程设计题目：XXX办公楼给水排水设计班级：给水排水（2）班姓名：学号：指导老师：日期：2013年6月11日到6月17日设计任务书一、工程概况：本工程为某办公楼设计给水系统、排水系统和消防系统。
二、建筑设计资料1．设计任务××2，具体卫生器具布置见各层平面。
本工程设计任务伟建筑工程单项工程中的给水、排水和消防项目。
2．设计资料建筑所在总平面图，建筑分层平面。
本建筑为四层，层高为3.6m。
三、城镇给水排水资料城镇给水排水管道现状：本建筑西侧的道路宽，有城镇给水干管，其管径200mm，常年可提供的工作压力为240kpa，管顶埋深为地面以下1.4m。
城镇排水管道在本建筑的北侧，其管径为300mm，管顶距室外地面下2.0m.四、设计过程说明1.给水工程（1）设计方案根据设计资料，已知室外管网可供水压为240Kpa,根据初步估算本建筑所需水压为200Kpa,故室内给水方式才用直接供水方式，室内1到4层管网采用下行上给方式。
给水平面图见附图1-1，引入管从西边引入，室内管网设置三根给水立管干管，一楼楼顶设置给水横干管。
（2）系统组成整个系统包括引入管、水表节点、给水管网和附件等。
（3）给水管道及设备安装1. 管道布置和敷设的一般原则（1）给水管道的布置应保证建筑物的使用要求，方便和安全。
不得妨碍交通和操作，不得构成对建筑物和设备可能造成损坏的危险。
（2）满足系统的最佳水力条件，保证给水质量。
减少阻力损失，节省能源。
缩短管道长度，节省材料。
（3）保证管道安全不受损坏。
（4）避免管道受到腐蚀和污染。
（5）管道敷设应力求美观和维护检修的方便。
充分利用地下室的空间，吊顶空间，管道竖井等位置。
2. 管道敷设（1）本建筑采用直接供水，所以供水立管设在卫生间间内。
（2）给水支管可采用墙槽敷设。
（3）管道外壁距墙面（或沟壁）的最小净距，应不小于0.1m，距柱、梁可减少至0.05ｍ。
（4）给水横管宜有0.002～0.005的坡度坡向泄水装置。
远洋大厦建筑给水排水和消防设计
远洋大厦建筑给水排水和消防设计远洋大厦是一栋高层建筑，位于城市的核心商业区，是城市的标志性建筑之一。
如何设计合理的给水排水和消防系统，是保证大厦日常运行安全顺畅的重要因素。
一、远洋大厦建筑给水排水设计在给水方面，远洋大厦采用的是直接贮水供冷系统。
建筑中设置有多个大型水箱，水箱内设置有自动加水装置，能够实现自动补充水源，保证了生活和办公的正常用水。
由于水箱处于高层，水压比较大，因此全站预留有多个消防水源，以应对突发情况。
在排水方面，远洋大厦的排水管道集中于楼梯井内，所有排水管道接支管均设有防水垫或再生纤维板，并设置有止回阀和截止阀，防止污水倒流。
为保证排水系统的正常运行，远洋大厦还设置了泵站，用于提升低层的污水。
该泵站采用双泵同步工作方式，保证了污水的快速排放。
二、远洋大厦消防设计作为高层建筑，奥海城大厦的消防系统在设计上显得尤为重要。
远洋大厦消防设计包括以下几点：1.灭火器设施：远洋大厦全站设有多个灭火器站点，涵盖了办公区，商业区和公共区域，便于实现全面覆盖。
2.消防水源：远洋大厦预留多个消防水源，包括直接贮水供冷系统，室内水泵房，室外消火栓，消防泵房等。
3.疏散系统：远洋大厦疏散系统设置合理，确保人员在发生火灾等突发情况时快速安全地撤离。
建筑内部设有多个避难层，可以将人员疏散到安全位置。
4.消防警报系统：远洋大厦消防警报系统设置完备，包括火灾报警器，手动报警按钮和语音报警系统，能够有效地保护人员的生命安全。
总之，远洋大厦的给水排水和消防系统设计合理且完备，以确保大厦运行安全顺畅。
未来，在建筑物技术不断更新的背景下，各项设施还有进一步提升和改进的空间，我们相信，远洋大厦将在保证安全的同时，为城市的高层建筑带来更多创新和发展。
某综合性建筑给排水及消防设计
某综合性建筑给排水及消防设计某综合性建筑给排水及消防设计摘要本工程为一栋集商业、餐饮、休闲会所、公寓式办公、地下车库于一体的综合性建筑。
文章介绍了本建筑的生活给水系统、生活热水系统、排水系统、消火栓给水系统、自动喷水灭火系统、其他灭火系统等方面设计要点关键词综合性建筑休闲会所生活热水系统消火栓给水系统工程概况本工程位于成都市金牛区，地块位于三环路外，地下二层，地上七层。
规划用地面积为3500m2，总建筑面积约40000m2，最高栋建筑檐口高度。
本工程地下室主要用作汽车库及设备用房。
首层至七层为商业、餐饮、休闲会所、公寓式办公。
1 生活给水系统室外给水系统从市政给水管引入两根DN200 给水管，在本建筑周围形成DN200 环状给水管。
市政水压不低于，供水量可满足本工程要求。
室外给水管采用球墨给水铸铁管，柔性胶圈接口。
室内给水系统室内生活、消防给水系统分开设置。
地下车库、首层商铺以及一至三层餐饮部分由室外市政给水管网直接供水，三至七层公寓式办公部分由生活变频水泵供水，三至七层休闲会所部分由地下水池和屋顶水箱联合供水，屋顶水箱同时储存会所用水及餐饮备用水30m3。
为改善水质，市政自来水进入地下室先经过石英砂压力过滤器处理后进入生活用水水箱，以去除自来水中的杂质。
同时，在泵房水泵吸水管上设紫外线消毒仪, 以保证水质, 防止二次污染。
公寓式办公区域的分户水表集中设置在公共部分的管道井内。
每个餐厅厨房单独设置水表计量。
休闲会所用水在地下水泵房设给水总表。
空调系统补水和锅炉补水在每个补水管上设水表单独计量。
给水系统采用竖向分区方式控制最不利处用水器具处的静水压不超过。
入户管水压大于者设减压阀。
2 生活热水系统热水系统的供应对象为休闲会所俱乐部淋浴热水。
为保证用水水压的稳定与平衡，热水系统的压力分区与冷水系统完全相同。
公寓式办公部分的生活热水采用电热水器，由小业主自行安装。
热水供水及回水管采用薄壁不锈钢管、卡压式接口。
某十三层写字楼给排水设计
目录1 引言 (5)1.1 设计的意义 (5)1.2 设计任务 (5)1.3 市政给水排水资料 (6)1.4 设计依据 (6)2 建筑给水系统设计与计算 (7)2.1 设计说明 (7)2.2 设计计算 (8)2.2.1 生活给水系统所需水量 (8)2.2.2 室内给水管网水力计算 (9)3 建筑消防给水系统设计与计算 (18)3.1 消防给水系统的选择 (18)3.2 室内消火栓给水系统 (19)3.2.1 设计说明 (19)3.2.2 消火栓布置 (19)3.2.3 水枪喷嘴处所需水压 (20)3.2.4 管道布置 (21)3.2.5 水带阻力 (22)3.2.6 消火栓口所需压力 (22)3.2.7 水力计算 (22)3.3 自动喷水灭火系统设计与计算 (27)3.3.1 系统选择 (27)3.3.2 喷头选择和布置 (28)3.3.3 管网布置 (30)3.3.4 水力计算 (30)4 建筑排水系统设计与计算 (35)4.1 排水系统选择 (35)4.2 通气系统的选择 (35)4.3 排水管材 (35)4.4 各层横支管水力计算 (35)4.5 立管计算 (39)4.6 排水横干管 (39)4.7 通气管道 (39)5 建筑雨水系统设计与计算 (40)5.1 系统选择 (40)5.2 设计参数选取 (40)5.3 各汇水面积F的划分 (40)5.4 设计计算 (41)6 总结 (43)致谢 (44)参考文献 (45)摘要本设计的主要任务是某十三层综合办公楼给排水设计，设计的主要内容包括：建筑给水系统、消火栓给水系统、自动喷水灭火系统、建筑排水系统、建筑雨水系统。
本建筑地下1层，地上13层，其中第十三层主要用来布置屋顶的必要设施。
市政给水管网常年提供的资用水头为0.35MPa，经技术经济比较，室内给水系统拟采用分区给水方式。
初步拟定该建筑给水系统分二区：1至6层为低区，由市政管网直接供水；7到12层为高区，由水泵和水箱联合供水。
某大厦给排水及消防工程_毕业设计
P=0.12+（N-2）*0.04Mpa毕业设计说明书大厦给水排水及消防设计摘要XXX大厦位于内蒙古XXXX市，是一栋集办公、宾馆于一体的综合型高层建筑，建筑总高度为62.6米。
该建筑地下一层为配电室、水泵房、设备间等，室内地面标高为-4.35m；地上十七层，一层为接待大厅，层高为5.4m；二层为咖啡厅、餐厅及库房等，层高为5.4m；三、四层为写字间，层高为3.9m；五-十五层为客房，层高为3.6m；十六、十七层为办公、音像录制室，层高为3.9m；具体布置如工程图纸所示。
水源由市政给水管网提供，其常年压力为0.2MPa，埋深为1.8m，污水井最低水位为-1.2m。
水源由市政给水管网供给，建筑外侧设容积为810 立方米的贮水池，该设计给水系统采用分区供水方式，低区为地下一层至地上八层，高区为九层至十七层，高低区均采用变频调速水泵供水。
消防系统采用消火栓灭火系统、自动喷淋灭火系统和水幕系统相结合的方式，消火栓灭火系统管网布置成环状，共设四根消防立管，在裙房设置五根消防立管，每层设四个消火栓，在建筑外侧设两个水泵接合器，当水量不足时可由室外消防车通过水泵接合器供水。
自动喷淋灭火系统采用独立的湿式自动喷水灭火系统，该系统具有灭火及时，效率高的优点，但也存在缺陷，由于管网中充有有压水，当渗漏时会损坏建筑和影响建筑物的使用。
在系统设在每根立管上各设一组湿式报警阀，在建筑外侧也设两个水泵接合器，当水量不足时可由室外消防车通过水泵接合器供水。
水幕系统采用独立的干式自动喷水灭火系统，该系统设在每根立管上各设一组雨淋阀，在建筑外侧也设两个水泵接合器，当水量不足时可由室外消防车通过水泵接合器供水。
该建筑的功能决定了其对热水供应的要求很高，所以采用集中全天热水供应系统，冷水通过容积式加热器采用机械半循环系统加热后，经热水管网送到个用水点，为保证任何时刻均达到设计水温，设计采用容积式加热器。
该设计排水系统采用生活污水和生活废水合流排放，地下室污水采用单独排出，每根排水立管均设专用通气立管，通气立管顶部设汇合管，在建筑物顶部设两个伸顶通气管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某办公楼的给排水和消防设计简介
摘要：总结了某办公楼的给排水和消防设计原则和理念，并对本工程的生活给水系统、生活污废水系统、雨水系统、室内消火栓给水系统、自动喷水灭火系统、灭火器配置系统、气体灭火系统进行了简要介绍和说明。
关键词：给水排水，消防，设计
1.工程概况
本工程为某地办公用楼，总建筑面积90612.36m2，其中地下二层为车库、食堂、设备用房，地上八层，为展厅、会议、办公用房。
本工程采用市政给水作为水源。
从市政给水接口处引入两根DN200给水管（要求两个接口间市政给水管上设置隔断检修阀），供本工程生活、消防用水。
市政给水压力为0.3MPa。
本工程设有生活给水系统、生活污废水系统、雨水系统、室内消火栓给水系统、自动喷水灭火系统、灭火器配置系统、气体灭火系统。
2.生活给水系统：
(1).水源/水箱：以城市自来水为水源，分别从市政道路引入两路进水管，压力0.3MPa，并设置防污隔断阀，在一层成环，作为室外给水和消火栓的合用管网；
在地下二层设置消生活水箱，容积为100m3，作为整个整栋楼的水源；
(2).用水量:小区最高日用水量为423.8m3/d,最大时用水量为69.6m3/h。
(3).分区：采用水箱、变频水泵联合供水，分区压力不超过0.45MPa;
低区J0:-2F~1F，由市政直供；
高区J1：2F~8F，由变频机组加压供给。
(4).水质处理:变频调速给水泵的总吸水管上安装紫外线消毒器，进行二次消毒。
3.生活污、废水系统：
(1)水量:最高日污水排水量为396m3/d；
(2)系统设计:本工程采用污废合流，采用专用通气立管；地上部分生活污水经排水管道系统汇合收集后，排入化粪池，在化粪池停留12h后，排入市政污水管网。
配套餐饮厨房排水，统一收集后，经过气浮隔油设备处理后，在厨房里经隔油器处理，合格后，再由排水管道系统汇合收集后，排入化粪池，处理后排入市政污水管网。
地下室污水经排水管道系统汇合收集排入集水坑后，由密闭提升设备提升排至室外，经化粪池处理后，排入市政污水管网。
4.雨水系统：
(1)设计参数：屋面雨水设计重现期取10年，雨水排水系统及溢流排水系统按重现期50年校核，场地道路设计重现期为2年。
(2)系统设计:塔楼、裙房屋面均按虹吸排水系统设计，由雨水斗收集后，经雨水立管汇集后排至混凝土雨水检查井，然后汇合至室外雨水管网;室外地面雨水经雨水口收集后，排至室外雨水管网;庭院雨水按重力排水系统设计，由排水沟收集后经汇合，由雨水斗收集，排至室外雨水检查井，然后汇合至室外雨水管网。
(3)虹吸雨水系统在招标后需再由专业厂家二次深化设计，报设计院核准后方可正式施工。
5.室内消火栓给水系统：
本栋建筑按小于50m综合楼设防。
(1)水量:本工程消防用水水源为市政给水管网，供水为2路，消火栓消防用水流量为：室外消火栓30L/S,室内消火栓30L/S，火灾延续时间为3h。
(2)消防水池及水箱的设置:
地下室消防水池有效贮水容积为468m3;
屋顶设有容积为18m3稳压水池，作为整栋建筑在火灾初期消防水源。
(3)系统设计:
本系统按静压不大于1.0MPa,竖向不分区，采用临时高压系统;
系统由消防水池、室内消火栓加压泵、消防增压设备联合供水。
(4)消火栓:
本系统采用带灭火器箱组合式消防柜，上部柜体内设有DN65mm消火栓一个，DN65mm，L=25m麻质衬胶水带1条，直径19mm支流水枪一支；消防卷盘1套；下部柜体内放置手提式磷酸胺盐干粉灭火器；室内消火栓栓口中心安装高度距地 1.10m,栓口出水方向向下或垂直墙面安装;消火栓箱加工安装详国标04S202,室内消火栓栓口处出水压力超过50m时，应采用减压稳压消火栓。
(5)室内消火栓的控制:
每个消火栓箱内设置消防按钮，火灾时按动消防按钮，启动消火栓泵并向控制中心发出信号。
当消火栓泵启动后，则指示灯亮，该防火分区内的其他消火栓箱内的指示灯也亮灯;
消防泵与增压泵由增压泵出水管上的压力开关自动控制，其具体控制方法与要求详见国标98S205《消防增压稳压设备选用与安装(隔膜式气压罐)》中有关控制部分;
泵房内消防控制中心可直接手动启闭消防泵。
(6)水泵接合器:
设置2套DN150地上式消火栓水泵接合器，与地下室消防环管相连接，火灾期间便于连续向消火栓系统供水。
6.自动喷水灭火系统：
按规范卫生间除小于5m2和不宜用水扑救的部位外均设置自动喷水灭火系统。
地上部分按中危Ⅰ设防，地下车库按中危Ⅱ设防。
(1)水量:消防设计秒流量为：40L/S，火灾延续时间为1h。
(2)消防水池及水箱的设置:与室内消火栓水箱合用。
(3)系统设计:本系统按静压不大于1.2MPa,竖向不分区，采用临时高压系统。
系统由消防水池、自喷加压泵、消防增压设备联合供水。
(4)报警阀:本系统按每个报警阀后控制的喷头数不超过800个、报警阀后最高与最低喷头高层差不超过50米、配水管道工作压力不超过1.2MPa进行布置，设在地下二层。
(5)喷头:除车库采用直立型喷头外，其它均采用吊顶型喷头，厨房喷头动作温度为93°C ，其它均为68°C。
(6)系统控制:火灾发生时，消防喷头喷水，水流指示器动作，反映到区域报警盘和总控制盘，同时相对应的报警阀动作，敲动水力警铃，压力开关报警，直接连锁启动喷淋加压泵，并反映到消防中心;消防中心及消防水泵房也可自动或手动启动任一台消防泵。
(7)水泵接合器:设置3套DN150地上式消防水泵接合器，与地下室自喷泵出水管连接，火灾期间便于连续自喷管网供水。
7.灭火器配置:
根据《建筑灭火器配置设计规范》GB50140-2005,地下车库按中危险级B类火灾配置灭火器、配电房等按中危险级E类火灾配置灭火器,其余部位按严重危险级A类火灾配置灭火器,每个消火栓箱内配置3具MF/ABC6（3A/89B）磷酸铵盐干粉灭火器,超过保护距离范围的补充设置推车式MFT/ABC50(8A/297B)或手提式MF/ABC6磷酸铵盐干粉灭火器。
8.气体灭火系统：
变配电室及发电机房等不能用水灭火的部位采用七氟丙烷气体灭火。
本设计在招标后需由专业厂家二次深化设计，报设计院核准后方可正式施工。
9.结语
总而言之,随着我国经济的飞速发展，城市化进程进一步加深，城市建筑规模逐渐扩大，建筑给排水和消防设计逐渐成为人们关注的一个话题。
综合性办公楼的给排水和消防设计是一个复杂的系统工程，我们设计时既要严格按照设计规范和经验进行设计，又必须考虑到其建筑功能的特殊要求，对每一个系统的设计尽可能考虑周全，使其安全可靠，满足日常使用。
