机械制图——螺钉螺栓的画法

机械制图——螺钉螺栓的画法
1.圆柱螺旋压缩弹簧的术语和尺寸关系
圆柱螺旋压缩弹簧由钢丝绕成, 一般将两端并紧后磨平,使其端 面与轴线垂直,便于支承。
并紧磨平的若干圈不产生弹性 变形称为支承圈。 通常支承圈 圈数有1.5、2、2.5三种 。 弹簧中参加弹性变形进行有效 工作的圈数,称为有效圈数 。 弹簧并紧磨平后在不受外力情况 下的全部高度,称为自由高度。
双头螺柱旋入长度
5. 螺钉头的画法
0.8d
1.5
0.4d
90°
1.5d 0.2d
d 0.2d
d
0.25d 0.5d
13
6. 钻孔、螺孔和光孔尺寸
四、螺栓连接画法
螺栓连接常用的连接件有螺栓、螺母、垫 圈,它用与被连接件都不太厚,能加工成通孔, 且要求连接力较大的情况.
1. 螺栓连接的装配过程 2. 螺栓连接的比例画法 3. 螺栓连接的简化画法
齿轮啮合区放大图
齿轮啮合区放大图
径向剖视图啮 合区放大图
端面视图啮合 区放大图
8-5 滚动轴承
一、滚动轴承的结构 二、滚动轴承的基本代号 三、滚动轴承的画法
一、滚动轴承的结构
滚动轴承的种类很多,但其结构大体相同。一 般由外(上)圈、内(下)圈和排列在内 (上) 、外(下)圈之间的滚动体(有钢球、圆柱滚子、 圆锥滚子等)及保持架四部分组成。一般情况下, 外圈装在机器的孔内,固定不动;内圈套在轴上, 随轴转动。
1. 圆柱销的连接的画法
2. 圆锥销的连接的画法
3. 开口销的联结画法
8-4 齿轮
一、概述 二、直齿圆柱齿轮的基本参数和基本尺寸之间的关系 三、齿轮的规定画法
一、概述 1. 齿轮的类型 2. 齿轮的齿形 3. 齿轮的结构
1. 齿轮的类型

螺丝、螺栓、螺钉的CAD画法课件

螺丝、螺栓、螺钉的CAD画法课件
螺丝、螺栓、螺钉的CAD 画法课件
• 引言 • CAD基础知识 • 螺丝的CAD画法 • 螺栓的CAD画法 • 螺钉的CAD画法 • 总结与练习
01
引言
目的和背景
目的
本课件旨在介绍螺丝、螺栓和螺钉的 CAD画法,帮助学员掌握使用CAD软 件绘制这些紧固件的方法和技巧。
背景
随着工业设计和制造业的发展,CAD 软件在紧固件设计中的应用越来越广 泛。掌握紧固件的CAD画法对于工程 师和设计师来说是一项必备技能。
绘制一个组合螺丝的CAD图
根据给定的组合螺丝尺寸和要求,使用CAD软件绘制组合螺丝的图形, 并添加相应的尺寸标注。
绘制一个特殊形状的螺丝
根据给定的特殊形状螺丝尺寸和要求,使用CAD软件绘制该螺丝的图 形,并添加相应的尺寸标注。
THANKS
感谢观看
常见错误和注意事项
总结了常见的错误和注意事项,如线段连接 不正确、缺少尺寸标注等,并给出了相应的 解决方法。
练习题
绘制一个螺栓的CAD图
根据给定的螺栓尺寸和要求,使用CAD软件绘制螺栓的图形,并添加 相应的尺寸标注。
绘制一个螺钉的CAD图
根据给定的螺钉尺寸和要求,使用CAD软件绘制螺钉的图形,并添加 相应的尺寸标注。
螺钉的结构
螺钉由头部和杆部组成,头部有各种形状,如一 字、十字、米字等,杆部则有多种规格和长度。
螺钉的材料
螺钉常用的材料有碳钢、不锈钢、铜等,根据使 用环境和要求选择合适的材料。
螺钉的CAD绘制步骤
确定螺钉规格
根据设计要求,确定所需的螺钉规格,包括 直径、长度、材料等。
添加螺纹
在螺钉杆部绘制螺纹,可以使用CAD软件的 旋转或扫描命令。
圆头螺栓的绘制

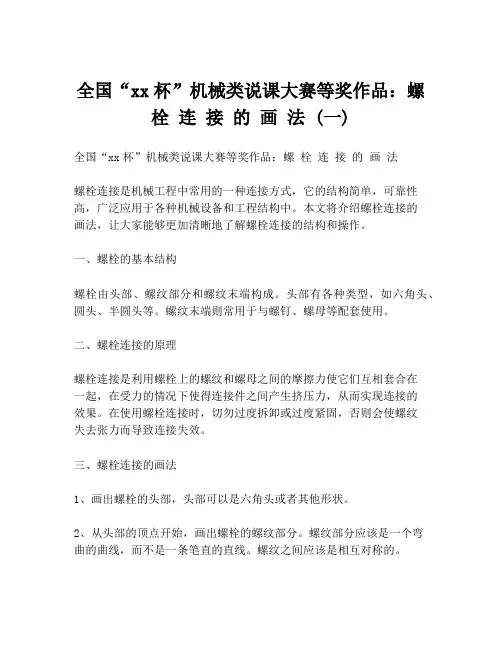

全国“xx杯”机械类说课大赛等奖作品:螺 栓 连 接 的 画 法 (一)

全国“xx杯”机械类说课大赛等奖作品:螺 栓 连 接 的 画 法 (一)

全国“xx杯”机械类说课大赛等奖作品:螺栓连接的画法 (一)全国“xx杯”机械类说课大赛等奖作品:螺栓连接的画法螺栓连接是机械工程中常用的一种连接方式,它的结构简单,可靠性高,广泛应用于各种机械设备和工程结构中。

本文将介绍螺栓连接的画法,让大家能够更加清晰地了解螺栓连接的结构和操作。

一、螺栓的基本结构螺栓由头部、螺纹部分和螺纹末端构成。

头部有各种类型,如六角头、圆头、半圆头等。

螺纹末端则常用于与螺钉、螺母等配套使用。

二、螺栓连接的原理螺栓连接是利用螺栓上的螺纹和螺母之间的摩擦力使它们互相套合在一起,在受力的情况下使得连接件之间产生挤压力,从而实现连接的效果。

在使用螺栓连接时,切勿过度拆卸或过度紧固,否则会使螺纹失去张力而导致连接失效。

三、螺栓连接的画法1、画出螺栓的头部,头部可以是六角头或者其他形状。

2、从头部的顶点开始,画出螺栓的螺纹部分。

螺纹部分应该是一个弯曲的曲线,而不是一条笔直的直线。

螺纹之间应该是相互对称的。

3、最后画出螺栓的螺纹末端,用于与螺钉或螺母配套使用。

螺纹末端应该是和螺纹部分相同的风格。

4、在螺栓和螺母之间,可以用一条线来表示螺栓连接的摩擦力。

这条线应该是斜向的,并且应该与螺栓的螺纹方向相同。

5、在需要展现螺栓连接的承重能力时,可以在连接部分的周围画出一圈的火山形图纹,代表连接部分的承载能力。

总之,螺栓连接的画法需要注意螺栓的整体结构、螺纹部分的弯曲程度、螺纹末端的风格、连接部分的摩擦力以及承载能力等方面,并且要达到清晰、美观、准确的效果。

以上就是本文关于“全国‘xx杯’机械类说课大赛等奖作品:螺栓连接的画法”的说明。

无论是在机械加工、机械设计、还是机械维护方面,掌握清晰的螺栓连接的画法都是至关重要的。

螺钉、螺栓的画法 PPT课件

螺钉、螺栓的画法 PPT课件

二、滚动轴承的基本代号
表示内径: d= 06 × 5= 30mm 表示直径系列(指相同内径尺寸的轴承有不同的外径尺寸)和 宽度系列(相同内径、外径尺寸的轴承有不同的宽度尺寸) 表示类型:“ 6”—深沟球轴承;“ 3”—圆锥滚子轴承;
“5”—推力球轴承
三、滚动轴承的画法
1. 深沟球轴承的画法 2. 推力球轴承的画法 3. 圆锥滚子轴承的画法
四、 半圆键联结的画法
b
b
b
L
五、 钩头楔键联结的画法
8-3 销
销的种类较多,常用的销有圆锥销、圆柱销、 开口销。圆锥销和圆柱销通常用于零件间的连接 与定位.,开口销与槽型螺母配合使用,起防松的 作用。销还可以作为安全装置中的过载剪断元件。
一、 销的种类
二、 销的用途
三、 销孔的加工方法
四、 销的标准编号、图例和标记示例
8-1 螺纹紧固件
一、常用螺纹紧固件 二、螺纹紧固件的标记与图例 三、常用螺纹紧固件的比例画法 四、螺栓连接画法 五、 螺柱连接画法 六、螺钉连接画法
一、常用螺纹紧固件
二、螺纹紧固件的标记与图例
六角头螺栓一A和B级 GB/T 5782—2000
双头螺柱( bm=1.25 d) GB/T 897—1988
开槽沉头螺钉 GB/T 68—2000
开槽长圆柱端紧定 螺钉 GB/T 75—1985
l型六角螺母—A和B级 GB/T 6170—2000
l型六角开槽螺母 —A和B级 GB/T 6178—2000 平垫圈—A级 GB/T 97.1—1985
标准型弹簧垫圈 GB/T 93—1987
螺栓GB/T 5782 M12×60 表示A级六角头螺栓,螺纹规格d= M12,公称长度l=60mm

螺纹连接件及其连接的画法

螺纹连接件及其连接的画法
详细描述
螺栓连接通常由螺栓和螺母组成,通过将螺栓穿过被连接件上的孔洞,然后旋 紧螺母,使被连接件紧密结合在一起。在画法上,需要画出螺栓和螺母的形状、 尺寸以及被连接件上的孔洞位置。
实例二:螺柱连接的画法
总结词
螺柱连接是一种常见的垂直连接方式,通过螺柱和螺母的配合实现两个部件的紧 固连接。
详细描述
螺柱连接通常由螺柱、螺母和垫圈组成,通过将螺柱旋入被连接件的一端,然后 加上垫圈和螺母,使被连接件紧密结合在一起。在画法上,需要画出螺柱、螺母 和垫圈的形状、尺寸以及被连接件上的孔洞位置。
螺纹连接件的标注方法
尺寸标注
根据需要标注各部分的尺寸,如螺栓长度、直径 等。
公差标注
根据连接件的实际需求,标注必要的公差,如螺 栓与螺孔的配合公差等。
标记标注
在图纸上标注各连接件的名称或代号,以便识别 和管理。
03
螺纹连接件的安装与维护
螺纹连接件的安装步骤
清理连接表面
确保连接表面干净、无油污、 无锈迹,以便螺丝顺利拧入。
02
03
螺丝松动
拧紧螺丝或增加防松装置, 如弹簧垫圈。
螺纹损坏
修复或更换损坏的螺纹部 分,保持表面光洁。
安装困难
清理连接表面,确保螺丝 和螺孔对齐,必要时可加 润滑剂。
04
螺纹连接件的设计与优化
螺纹连接件的设计原则
功能性原则
可靠性原则
确保螺纹连接件能够满足使用要求,如承 受足够的载荷、保证密封性等。
定期检查
定期检查螺纹连接件的使用情况,发 现松动或损坏应及时处理。
防腐蚀处理
对金属螺纹连接件进行防锈、防腐蚀 处理,以延长其使用寿命。
更换损坏件
对于损坏或磨损严重的螺纹连接件应 及时更换,防止影响设备的正常运行。

螺纹紧固件及连接件画法 螺栓连接螺栓连接螺栓连接螺栓连接螺栓连接螺栓连接螺栓连接螺栓连接螺栓连接螺栓

螺纹紧固件及连接件画法  螺栓连接螺栓连接螺栓连接螺栓连接螺栓连接螺栓连接螺栓连接螺栓连接螺栓连接螺栓

压力角 啮合角,
(2)标准直齿圆柱齿轮的轮齿各部分尺寸与模数的关系。
2.直齿圆柱齿轮的规定画法
(1)单个齿轮的画法。 国家标准只对齿轮的轮齿部分作了规定画法,其余结构按齿轮 轮廓的真实投影绘制。GB4459.2—2019规定齿轮画法为(如下 图所示): 1)在表示齿轮端面的视图中,齿顶圆用粗实线表示,齿根圆用 细实线表示或省略不画,分度圆用细点画线表示,如下图(a) 所示。 2)另一视图一般画成全剖视图,轮齿按不剖处理。用粗实线表 示齿顶线和齿根线,用细点画线表示分度线,如下图(b)所示。 3)若不画成剖视图,则齿根线可省略不画,如下图(c)所示。 4)轮齿为斜齿、人字齿时,则在投影为非圆的视图上,用三条 与齿线方向一致的细实线表示,如下图(c)、下图(d)所示。
二、螺纹标注
三、螺栓、螺钉、螺柱、螺母、垫圈都是标准 件,掌握其联接装配图的简化画法及其标 记内容。
四、掌握齿轮、键联接、销联接、滚动轴承 与弹簧的画法。
五、键、销的标记;滚动轴承的标记。
内螺纹
1″
管螺纹
一、螺纹紧固件的种类和标记
1、六角螺母
标记示例: 螺母 GB/T 6170 M8
简化画法:
国标号
螺纹规格
0.8d
其中: d=螺纹大径
2d
1.1d 2.2d
d
2、六角头螺栓 标记示例:
简化画法:
螺栓GB/T 5780 M12×80
0.1d×45°
螺栓长度
3、垫圈
2d 0.7d (l 由设计决定)
- 公差带代号 - 旋合长度代号
右旋
左旋
中径和顶径 公差带代号
长:L 中等:N 短:S
特征代号 尺寸代号 公差等级代号 旋向

机械制图螺钉螺栓的画法

机械制图螺钉螺栓的画法

双头螺柱旋入长度
1.5d 0.2d
d 0.2d
d
5. 螺钉头的画法
0.8d 0.4d
1.5
90°
0.25d 0.5d 13
6. 钻孔、螺孔常用的连接件有螺栓、螺母、垫圈,它用与被连接件都不太厚,能加工成通孔,且要 求连接力较大的情况.
1. 螺栓连接的装配过程 2. 螺栓连接的比例画法 3. 螺栓连接的简化画法
2. 圆柱螺旋压缩弹簧的画法
弹簧在平行于轴线的投影面上的视图中,各圈的投影转向轮廓线画成直线;有效圈数在四圈以上 的弹簧,中间各圈可省略不画。当中间部分省略后,可适当缩短图形的长度。
在装配图中,被弹簧挡住的结构一般不画出,可见部分应从弹簧的外轮廓线或从弹簧钢丝剖面的 中心线画起。
在装配图中,弹簧被剖切时,如弹簧钢丝(简称簧丝)断面的直径,在图形上等于或小于2mm 时,断面可以涂黑表示。
机械制图螺钉螺栓的画法
第八章 紧固件和常用件
8-1 螺纹紧固紧件 8-2 键 8-3 销 8-4 齿轮 8-5 滚动轴承 8-6 弹簧
基本要求
1.掌握螺纹及螺纹连接的规定画法和标注方法。 2.掌握螺纹连接件的规定画法和标记方法。 3.掌握螺栓连接、双头螺柱连接和螺钉连接的规定画法。 4.掌握键、销及其联结的规定画法. 5.掌握直齿圆柱齿轮及其配合的规定画法。 6.掌握滚动轴承的规定画法。 7.掌握弹簧的规定画法。
公称直径d=10mm,公称长 度l=60mm,材料为35钢, 热处理硬度28-38 HRC,表 面氧化处理的A型圆锥销: 销 GB/T 117 10×60
公 称 直 径 d=mm, 长 度 l= 50mm, 材 料 为 低 碳 钢 , 不 经表面处理的开口销; 销 GB/T 91 5×50

螺丝螺栓螺钉的CAD画法

螺丝螺栓螺钉的CAD画法

1. 螺栓连接的装配过程
2. 螺栓连接的比例画法
3. 螺栓连接的简化画法
五、螺柱连接画法
双头螺柱连接常用的紧固件有双头螺柱、 螺母、垫圈。一般用与被连接件之一较厚,不 适合加工成通孔,切要求连接力较大的情况; 其上部较薄零件加工成通孔。
1. 螺柱连接的装配过程
2. 螺柱连接的比例画法
3. 螺柱连接的简化画法
齿轮啮合区放大图
齿轮啮合区放大图
径向剖视图啮 合区放大图
端面视图啮合 区放大图
8-5 滚动轴承
一、滚动轴承的结构 二、滚动轴承的基本代号 三、滚动轴承的画法
一、滚动轴承的结构
滚动轴承的种类很多,但其结构大体相同。一 般由外(上)圈、内(下)圈和排列在内 (上) 、外(下)圈之间的滚动体(有钢球、圆柱滚子、 圆锥滚子等)及保持架四部分组成。一般情况下, 外圈装在机器的孔内,固定不动;内圈套在轴上, 随轴转动。
圆柱螺旋压缩弹簧的形状和尺寸参数
(1)钢丝直径d (2)弹簧外径D (3)弹簧内径D1
D1=D-2d (4)弹簧中径D2
D1=D (5)节距t (6)有效圈数n (7)总圈数n1
n1=n+支承圈数 (8)自由高度H0
支承圈为2.5时,H0=nt+2d 支承圈为2时,H0=nt+1.5d 支承圈为1.5时,H0=nt+d (9)旋向(分右旋和左旋,常用右旋)
1. 圆柱销的连接的画法
2. 圆锥销的连接的画法
3. 开口销的联结画法
8-4 齿轮
一、概述 二、直齿圆柱齿轮的基本参数和基本尺寸之间的关系 三、齿轮的规定画法
一、概述 1. 齿轮的类型 2. 齿轮的齿形 3. 齿轮的结构
1. 齿轮的类型
蜗杆、蜗轮—用于两垂 直交叉轴间的传动。

螺丝螺栓螺钉的CAD画法

螺丝螺栓螺钉的CAD画法

dA
A/2 A/2
D
画法
滚动轴承是标准件,在装配图中通常采用 简化画法(比例画法)。
主要参数
d (内径) D (外径) B (宽度)
d、D、B 根据轴承代号 在画图前查标准确定。
B
B/2
60º
深沟球轴承简化画法
1. 深沟球轴承的画法
B B/2
60°
A A/2 D
A/2
A
d
2. 推力球轴承的画法
1. 圆柱销的连接的画法
2. 圆锥销的连接的画法
3. 开口销的联结画法
8-4 齿轮
一、概述 二、直齿圆柱齿轮的基本参数和基本尺寸之间的关系 三、齿轮的规定画法
一、概述 1. 齿轮的类型 2. 齿轮的齿形 3. 齿轮的结构
1. 齿轮的类型
蜗杆、蜗轮—用于两垂 直交叉轴间的传动。
圆柱齿轮—用于两平行 轴间的传动。
二、滚动轴承的基本代号
表示内径: d= 06 × 5= 30mm 表示直径系列(指相同内径尺寸的轴承有不同的外径尺寸)和 宽度系列(相同内径、外径尺寸的轴承有不同的宽度尺寸) 表示类型:“ 6”—深沟球轴承;“ 3”—圆锥滚子轴承;
“5”—推力球轴承
三、滚动轴承的画法
1. 深沟球轴承的画法 2. 推力球轴承的画法 3. 圆锥滚子轴承的画法
锥齿轮—用于两相 交轴间的传动。
2. 齿轮的齿形
齿轮按轮齿方向和形状的不 同分为直齿、斜齿、人字齿 等。齿型轮廓曲线有渐开线 、摆线、圆弧等,一般采用 渐开线齿廓。
3. 齿轮的结构
轮缘
键槽
轴孔
轮齿 轮毂
幅板
二、直齿圆柱齿轮的基本参数和基本尺寸 之间的关系
1. 齿轮各部分名称及其代号 2. 齿轮的尺寸参数关系

机械制图 16 螺栓

机械制图 16 螺栓
4. 剖面线应画至粗 实线。
5.钻孔应画成120°
6.槽孔应倾斜45
7.螺纹终止线应高 于两接触面形成 的线。
螺钉连接改错
4.螺纹联接的防松
• 防松原因 • 防松方法
– 摩擦防松:弹簧垫圈、双螺母、金属锁紧螺母 – 机械防松:开口销与槽性螺母,止动垫圈,串
联金属丝 – 破坏螺纹副关系:焊住、冲击、粘合
例:已知被联接件: 上板厚δ=8 板宽B=16 材料:Q235A(普通碳
素钢) 用沉头螺钉联接 螺钉 GB 68—85 M
6×L(螺钉长度)
螺钉联接的简化画法
1.1d
2d
d
0.25d
L1 L
0.25d
90º
0.1d 0.5d
0.5d
(
0.5d
45º
L1
L
沉头螺钉的长度选取
L L1 L1 — 螺钉的旋入长度
二.螺纹联接件
一字螺钉 十字螺钉
六角螺栓 内六角螺栓
螺钉
紧定螺钉
自攻螺钉
翼形螺钉
圆头螺钉
螺母
六角螺母
盖形螺母
开槽六角螺母
翼形螺母
带环螺母
垫圈
平垫圈
弹簧垫圈
轴上锁紧垫圈
轴上锁紧螺母
螺纹联接件的应用
飞机机翼
汽车轮胎
化工管道
常用螺纹联接件联接的类型
1. 螺栓联接 2. 螺钉联接 3. 双头螺柱联接 4. 紧定螺钉联接
钢或青铜:L1=d 铸铁: L1=1.25d-1.5d
L1=1.5-2d
— 上板厚
L L1 8 8 16
将L圆整为标准螺钉系列长度 16
螺钉联接的画法
16
M6

《机械制图》螺钉连接装配图的画法

《机械制图》螺钉连接装配图的画法
机械制图
ME纹紧固连接装配图的画法
螺纹紧固连接装配图的画法
1 2 3
3
螺栓连接 双头螺柱连接
螺钉连接
螺纹紧固连接装配图的画法 3、螺钉连接
连接螺钉连接的画法
光孔
不通的螺纹孔
螺钉连接过程
4
螺纹紧固连接装配图的画法
3、螺钉连接
连接螺钉连接的画法
开槽圆柱头螺钉画法 (非全螺纹)
开槽圆柱头螺钉 画法(全螺纹)
螺纹终止线一定 要在结合面以上,
以示拧紧
沉头孔
与双头螺 柱连接画 法相同
开开槽槽向向右右 倾倾斜斜4455°°
除了槽口倾 斜,按实际 投影画出
5
螺纹紧固连接装配图的画法
3、螺钉连接
开槽沉头螺钉画法 (全螺纹)
半圆头螺钉画法 (非全螺纹)
锥形沉头孔与螺 钉头部角度一致
除了槽口倾斜, 按实际投影画出
6
螺纹紧固连接装配图的画法
3、螺钉连接
紧定螺钉连接的画法
支紧
骑缝
7
螺纹紧固连接装配图的画法
小结:
1、掌握螺纹及螺纹旋合画法 2、掌握螺纹紧固件的画法 3、掌握连接装配画法的规定
8
谢谢观看
Thanks for looking

螺栓连接装配图的画法课件

螺栓连接装配图的画法课件
图纸管理和归档。明细表应列出所有零件的详细信息,方便查阅 和核对。
03
螺栓连接装配图的绘制技巧
选择合适的视图比例
确定合适的视图比例
在绘制螺栓连接装配图时,选择合适的视图比例非常重要。根据装配体的尺寸和复杂程度,选择适当的比例尺,以便在图纸 上清晰地表示各个零件的相对大小和位置。常用的比例尺有1:1、1:2、1:5、1:10等,具体选择应根据实际情况而定。
总结词:基础入门
总结词:基础入门
实例二:复杂螺栓连接装配图
总结词:进阶提高
VS
详细描述:在掌握了基础入门实例后 ,进一步介绍复杂螺栓连接装配图的 绘制方法。通过一个复杂的螺栓连接 装配图示例,讲解如何处理多个螺栓 连接、如何表示不同的连接关系以及 如何标注尺寸和技术要求等。
实例三:标准件螺栓连接装配图
总结词:标准规范
详细描述:介绍按照国家标准或行业规范绘 制螺栓连接装配图的方法。通过一个标准件 螺栓连接装配图示例,讲解如何使用标准件 符号、如何标注标准件规格和如何遵循相关
标准规范等。
感谢您的观看
THANKS
注意零件之间的相对位置与装配关系
明确零件间的相对位置与装配关系
在绘制螺栓连接装配图时,应特别注意零件之间的相对位置和装配关系。通过合理的布局和标注,清 楚地表示出各个零件在三维空间中的相对位置,以及它们之间的连接方式和装配关系。这样可以确保 图纸的准确性和可读性,方便后续的装配和维修工作。
合理使用剖视图和局部视图
螺栓连接装配图的画法课 件
目录
• 螺栓连接基础知识 • 螺栓连接装配图的绘制步骤 • 螺栓连接装配图的绘制技巧 • 螺栓连接装配图中的常见问题与解决方案 • 螺栓连接装配图实例分析
01

7-2 螺纹紧固件及其连接的画法

7-2 螺纹紧固件及其连接的画法

0.8D
0.25d
0.5d
b m+0.5d δ 1
螺柱连接的画法
22Dd
11..55dd
1
dd
螺柱连接的画法
LL
bbmm 22dd
ma
h L
螺柱的公称长度 按下式计算:
L=δ1+h+m+a a=0.3d
查标准,选取与接近的 标准长度值为螺柱标记 中的公称长度。
旋入端的长度bm与被旋 入零件的材料有关:
单个螺纹紧固件的近似画法
螺栓连接的画法
(1) 螺栓公称长度L应按下式估算:
式中
L=δ1+δ2+b + H +a
δ1,δ2——被连接零件的厚度; a=(0.3~0.4)d, d为螺栓的公称直径
b = 0.15d
H = 0.8d
(2) 图中其他尺寸与d的比例关系为:
d0 = 1.1 d R = 1.5 d
画法注意事项—1
双头螺柱连接由双头螺柱、螺母、垫圈组成。双头螺柱连接多用 于被连接件之一太厚,不适于钻成通孔或不能钻成通孔的场合。
各部分比例尺寸与螺栓连接一致。
画法注意事项— 2
螺钉连接不用螺母,而将螺钉直接拧入被连接件的螺孔里。 螺钉连接适用于受力不大的零件间的连接(如外壳与机座的连 接)。各部分比例尺寸与双头螺柱连接一致。
四、简化画法
d
bm
0.5d
螺钉连接的画法
螺钉连接不用螺母,它一般用于 受力不大而又不需经常拆卸的地方。 被连接零件中一个加工出螺孔,另 一零件加工出通孔。装配图中 , 螺钉连接通常采用比例画法。
0.25d
0.5d
l
0.6d

螺纹紧固件及其连接画法.pptx

螺纹紧固件及其连接画法.pptx

第13页/共47页
螺纹紧固件的画法
1.查表法 按国家标准规定的数据画图。
2.比例画法
螺母查表画法
将螺纹紧固件各部分的尺寸(公称长度除外)都与 规格d(或D)建立一定的比例关系,并按此比例画图 称为比例画法。工程实践中常用比例画法。
第14页/共47页
螺纹紧固件的比例画法
名称
比例画法
螺栓
第15页/共47页
答案
第40页/共47页
按“ESC”键退出 over
7-2-1 螺纹紧固件连接画法的练习
答案
第41页/共47页
按“ESC”键退出 over
7-2-2 螺纹紧固件连接画法的练习
答案
第42页/共47页
按“ESC”键退出 over
7-3-1——螺纹紧固件连接
螺栓连接
螺柱连接
螺钉连接
组比


公 称每块

第20页/共47页
六角头螺栓连接画法
六角头螺栓 六角螺母 平垫圈
螺栓连接画图步骤
第21页/共47页
双头螺柱连接画法
第22页/共47页
双头螺柱 六角螺母 弹簧垫圈
开槽圆柱头螺钉连接画法
开槽圆柱头螺钉
第23页/共47页
开槽沉头螺钉连接画法
开槽沉头螺钉
第24页/共47页
螺纹紧固件公称长度 l 的确定
简化标记:垫圈 GB/T 97.1 10 (从标准中查得,该垫圈内径d1为 φ10.5 mm)
规格为16mm、材料为65Mn、表 面氧化的标准型弹簧垫圈:
完整标记: 垫 圈 GB/T 93—1987-16-65Mn-
O 简化标记:垫圈 GB/T 93 16
(从标准中查得,该垫圈的d最小为 Φ16.2 mm)
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
《机械制图》
螺栓连接的画法
分析 学情
分析 教材
螺栓连 接的规 定画法
教法 学法 教学 过程
教学 反思
螺栓连接的画法
分析教材
分析学情
教法学法
教学过程
教学反思
教材
“螺栓连接的画法”节 选自高教出版社出版、 柳燕君老师主编的《机 械制图》第五章第一节 螺纹,螺纹是标准件画 法的重点,而螺栓连接 画法是螺纹部分的难点 之一。
5.评价 6.总结
粘贴
画图
奇思妙想 1.创意
课前准备工作
2.策划
3.实战 4.展示 粘 贴 准 备
5.评价 6.总结
奇思妙想 1.创意
课前准备工作
2.策划
3.实战 4.展示 绘 图 准 备
5.评价 6.总结
奇思妙想 1.创意
课前准备工作
高教社网站:http//
2.策划
1.创意
课后作业
《Auto CAD机械绘图》精品课程网站 http//11222.173.69.82:/cad
2.策划
网 络 4.展示 学 习
3.实战
5.评价 6.总结
分析教材
分析学情
教法学法
教学过程
教学反思
板书设计:
§7-2螺纹紧固件及其连接画法 一、螺栓连接的画法
螺栓连接的画法
分析教材
分析教法
2.策划
3.实战 4.展示
5.评价 6.总结
为什么不能短? 螺栓连接的画法
巅峰揽胜
1.创意
课堂练习--抢答题 螺栓连接画法改错
③ ① ④ ②孔画小了。 ①倒角没画。
测一测
2.策划
3.实战 4.展示
③螺杆上端漏画螺纹。
5.评价 6.总结
② ④ ① ④螺母螺栓头高度错误。
巅峰揽胜
1.创意
绘图
课后作业
多媒体 演示
螺栓连接的画法

实战演练




设计意图:通 过粘贴给学生 形象的认识, 运用绘图帮学 生规范作图习 惯,分小组竞 争提高学生的 学习积极性、 活跃课堂气氛、 提升参与热情。
A部--粘贴
B部--绘图
螺栓连接的画法

成果展示
1.创意




2.策划
3.实战 4.展示
演练
展示
5.评价 6.总结
网 络 4.展示 学 习
3.实战
5.评价 6.总结
课堂教学过程
1.创意
2.策划
3.实战 4.展示
演练
展示
5.评价 6.总结
反思
评价
实战演练
1.创意




2.策划
3.实战 4.展示
演练
展示
5.评价 6.总结
反思
评价
课堂教学过程
设计意图: 运用多媒体 课件演示螺 栓连接过程, 增强课堂的 直观性。
任务一:A部粘贴螺栓连接图。
5.评价 6.总结
任务二:B部绘制螺栓连接图。
奇思妙想 1.创意
课前准备工作
任务分配表
实 施 步 骤 每个小组 A部 粘贴 粘贴 粘贴 B部 画图 画图 画图 教师 课件1 课件2 课件3 课件4 评议 小组 给出 评价 评价
2.策划
3.实战 4.展示
第一步:安装被 连接件(10分钟) 第二步:安装 螺栓(10分钟) 第三步:安装 垫圈(10分钟) 第四步:安装 螺母(10分钟)
螺栓连接的画法
螺栓连接的画法
衷心感谢各位专家及同行! 敬请批评指正!
青岛开发区职业中专
韩艳
分析学法
教学过程
教学反思
教书: 我以学生、项目、实践操作为中心实施教学,充分调动了学 生的学习积极性,体现了“做中学,做中教” 的教学理念。使 教学重点得以突出,教学难点得以突破,教学目标得以实现。
育人: 我们手中的孩子内心深处敏感、脆弱,可能只是一个信任的 眼神,可能只是一次热烈的掌声,也可能只是一次胜利的体验, 我们就能在他的心里种下一颗希望的种子,让它发芽,开花,结 出自信之果。
改变:把抽象的线条变成形 象的图案。通过小组间的竞 争调动学生的积极性,实现 自主学习。
螺栓连接的画法

分析教材
分析学情
教法学法
教学过程
教学反思
项目教学法

讲授法
项目创意 项目决策 项目实施

分组讨论
演示法
成果展示
实践发现
启发法
项目评价 项目总结
网络学习
螺栓连接的画法
课前准备工作
抛砖引玉 1.创意
预习 双头螺柱及螺 钉连接画法。
探索
2.策划
3.实战 4.展示
完成习题册 P85,5-2 绘制正确的 螺栓连接图。
规范学生的作图习 惯,巩固对螺栓连 接画法的掌握。
尝试用CAD 绘制螺栓连 接图。
5.评价 6.总结
思考:今天学习的 知识对你后续学习 有何帮助?
遇到困难可利用网 络资源学习。
巅峰揽胜



突破难点
学 生 评 议
剖 面线 孔小了 接触面
掌握重点
勇攀高峰




突破难点
非接触面 紧固件不剖 接触面
掌握重点
教师点评
勇攀高峰




突破难点
被连接件
螺栓
接触面
垫圈
掌握重点

勇攀高峰




难点得以突破
被连接件
螺栓
垫圈
螺母
重点得以掌握

勇攀高峰




记录 成绩
评选优胜组
螺栓连接的画法
分析教材
分析学情
教法学法
教学过程
教学反思
教材 教学目标 重点难点
重 点
螺栓连接画法
难 点
螺栓连接画法中的注意事项
螺栓连接的画法

分析教材
分析学情
教法学法
教学过程
教学反思
对象:中职阶段的学生具备 了一定的逻辑思维能力、理 解能力、组织能力。
知识:螺栓连接的画法要注意的 事项较多,内容抽象、乏味,传 统的讲授教学法很难调动学生的 学习积极性。
数量多
2.策划
3.实战 4.展示
地位重要
设计意图:介绍生产中螺栓数量之 多,讲述汽车螺栓地位之重,发现 生活中螺栓应用之广,抛砖引玉导 入课题。
应用广
5.评价 6.总结
抛砖引玉
1.创意
课前准备工作
课题:螺栓连接的画法
2.策划
3.实战 4.展示 学 生 经 掌 握
5.评价 6.总结
奇思妙想 1.创意
课前准备工作
策划制订项目方案 组 内 讨 论 代 表 发 言 组 间 辩 论 取 长 补 短 共 同 策 划
2.策划
3.实战 4.展示
5.评价 6.总结
奇思妙想 1.创意
课前准备工作
2.策划
3.实战 4.展示 项 目 方 案
分组:分为四个组,其中三个 组分A、B两部分,分别负责任 务一、任务二;各组抽调组员 组成第四个评议小组。
螺栓连接的画法
巅峰揽胜
1.创意
拓展提高
(1)在装配图中,当剖切平面通过螺纹紧 固件的轴线时按未剖绘制。 (2)两个被连接零件的接触面只画一条线, 两个被连接零件相邻但不接触,仍画 两条线。 (3)在剖视图中,相邻零件的剖面线必须 以不同的方向或间隔画出。同一零件 的剖面线画法应一致。 (4)被连接件的光孔直径应比螺纹大径大, 一般按1.1d画。 为什么要大? (5)螺纹的有效长度应画得低于光孔顶面。
螺栓连接的画法

分析教材
分析学情
教法学法
教学过程
教学反思
教材 教学目标
能力目标
情感目标
知识目标
巩固单个螺 纹紧固件的 画法,掌握 螺栓连接的 规定画法
培养学生的 动手实践能 力、分析判 断能力及团 队协作能力
培养学生积 极探索、勇 于实践的精 神及认真观 察、善于反 思的学习习 惯
螺栓连接的画法

课堂总结
1.创意
2.策划
3.实战 4.展示
(1)在装配图中,当剖切平面通过螺纹紧 固件的轴线时按未剖绘制。 (2)两个被连接零件的接触面只画一条, 两个被连接零件相邻但不接触,仍 画两条线。 (3)在剖视图中,相邻零件的剖面线必须 以不同的方向或间隔画出。同一零件 的剖面线画法应一致。
5.评价 6.总结

巅峰揽胜
1.创意




2.策划
3.实战 4.展示
演练
展示
5.评价 6.总结
反思
评价
巅峰揽胜
运用多 媒体




填写 工作页
设计意图:借 引导学生回顾 反思,总结注 意事项,填写 项目工作页。
螺栓连接的画法

巅峰揽胜




学生项目工作页
螺栓连接的画法

评一评,选一选
优胜小组
螺栓连接的画法
反思
评价
成果展示
A部--粘贴
被连接件




螺栓
垫圈
螺母
螺栓连接的画法
成果展示 B部--绘图
被连接件




螺栓
垫圈
螺母
螺栓连接的画法

成果展示
相关文档
最新文档
