施密特触发器原理及应用
施密特触发器的应用
施密特触发器的应用一、引言施密特触发器是一种常见的电子元件，广泛应用于数字电路中。
其主要作用是在输入信号的变化过程中，产生稳定的输出信号。
本文将介绍施密特触发器的原理和几个常见的应用场景。
二、施密特触发器的原理施密特触发器由两个三极管组成，分别是PNP型和NPN型。
当输入信号的电压超过一定的阈值电压时，触发器将从一个状态切换到另一个状态。
具体来说，当输入信号的电压超过上阈值电压时，输出信号将从低电平切换到高电平；当输入信号的电压低于下阈值电压时，输出信号将从高电平切换到低电平。
这种切换特性使得施密特触发器在许多应用中发挥重要作用。
三、施密特触发器的应用1. 稳定的开关施密特触发器可以用作数字电路中的稳定开关。
当输入信号的电压超过上阈值电压时，输出信号将保持在高电平；当输入信号的电压低于下阈值电压时，输出信号将保持在低电平。
这种稳定开关的特性使得施密特触发器在计算机内存、逻辑门电路等领域得到广泛应用。
2. 信号整形施密特触发器可以用来整形输入信号。
在一些噪声较大的信号传输中，输入信号可能会受到干扰而产生波动。
通过将输入信号连接到施密特触发器的输入端，可以使输出信号稳定在高电平或低电平，从而去除噪声和波动。
3. 电压比较器施密特触发器还可以用作电压比较器。
在一些需要判断输入信号与参考电压之间关系的电路中，可以通过将输入信号和参考电压连接到施密特触发器的输入端，通过观察输出信号的状态来判断两者的关系。
比如在温度控制系统中，可以使用施密特触发器来判断当前温度是否超过设定温度。
4. 触发器延时施密特触发器还可以用于触发器延时。
在一些需要在特定时刻触发某个事件的电路中，可以通过设置适当的延时电路和施密特触发器来实现。
比如在摄影中，可以使用施密特触发器来实现快门的触发延时，从而捕捉到特定的瞬间。
5. 脉冲发生器施密特触发器还可以用作脉冲发生器。
通过合理设计输入信号的频率和幅值，可以使施密特触发器产生稳定的脉冲信号。
单片机施密特触发器程序
单片机施密特触发器程序一、施密特触发器的原理和功能施密特触发器（Schmitt Trigger）是一种具有滞回特性的触发器，其主要功能是抗干扰。
它具有两个稳定状态，并且只有当输入信号电位达到阈值时，输出端才会发生状态改变。
施密特触发器能够在一定程度上减少干扰造成的误动作，提高电路的稳定性。
二、施密特触发器在单片机中的应用在单片机中，施密特触发器常用于处理输入信号的边缘变化，将边沿变化缓慢的电压波形整形为边沿陡峭的矩形脉冲。
这有助于减少外部干扰对单片机系统的影响，提高系统的可靠性和稳定性。
三、编写施密特触发器程序的步骤和方法1.确定施密特触发器的输入和输出引脚。
2.选择合适的阈值电压，并根据实际需求调整滞回特性。
3.编写程序实现施密特触发器的功能，主要包括电平检测和状态更新两部分。
四、程序实例及解析以下是一个使用C语言实现的施密特触发器程序实例：```c#include <reg51.h>sbit INPUT_PIN = P1^0; // 输入引脚sbit OUTPUT_PIN = P1^1; // 输出引脚void main(){while (1){if (INPUT_PIN == 0) // 输入引脚为低电平时，输出高电平{OUTPUT_PIN = 1;}else{OUTPUT_PIN = 0;}_nop_(); // 延时，防止输入信号边沿过快导致误动作}}```在这个例子中，我们使用了一个简单的施密特触发器，当输入引脚INPUT_PIN的电平低于阈值时，输出引脚OUTPUT_PIN输出高电平；当输入引脚的电平高于阈值时，输出引脚输出低电平。
通过调整阈值电压和滞回特性，可以实现对不同输入信号的响应。
总之，施密特触发器在单片机中的应用可以帮助我们处理复杂的输入信号，提高系统的抗干扰能力。
在编写程序时，我们需要了解施密特触发器的原理和功能，并根据实际需求调整阈值电压和滞回特性。

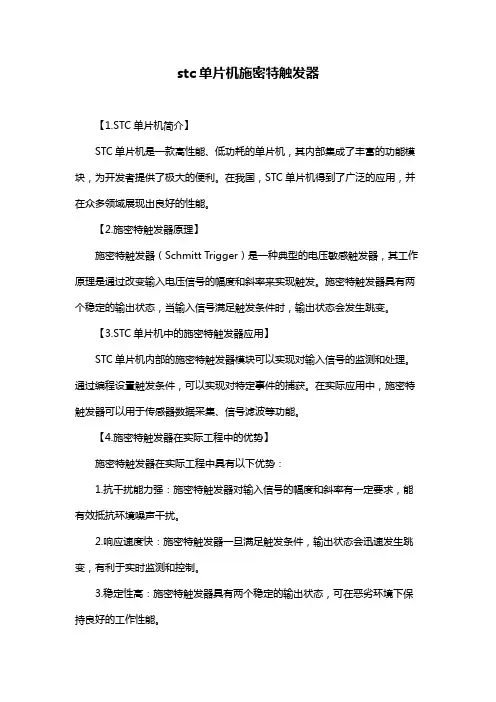

stc单片机施密特触发器
stc单片机施密特触发器
【1.STC单片机简介】
STC单片机是一款高性能、低功耗的单片机，其内部集成了丰富的功能模块，为开发者提供了极大的便利。
在我国，STC单片机得到了广泛的应用，并在众多领域展现出良好的性能。
【2.施密特触发器原理】
施密特触发器（Schmitt Trigger）是一种典型的电压敏感触发器，其工作原理是通过改变输入电压信号的幅度和斜率来实现触发。
施密特触发器具有两个稳定的输出状态，当输入信号满足触发条件时，输出状态会发生跳变。
【3.STC单片机中的施密特触发器应用】
STC单片机内部的施密特触发器模块可以实现对输入信号的监测和处理。
通过编程设置触发条件，可以实现对特定事件的捕获。
在实际应用中，施密特触发器可以用于传感器数据采集、信号滤波等功能。
【4.施密特触发器在实际工程中的优势】
施密特触发器在实际工程中具有以下优势：
1.抗干扰能力强：施密特触发器对输入信号的幅度和斜率有一定要求，能有效抵抗环境噪声干扰。
2.响应速度快：施密特触发器一旦满足触发条件，输出状态会迅速发生跳变，有利于实时监测和控制。
3.稳定性高：施密特触发器具有两个稳定的输出状态，可在恶劣环境下保持良好的工作性能。
【5.总结】
STC单片机内部的施密特触发器模块为开发者提供了一种高效、可靠的信号处理方法。
通过合理设置触发条件，施密特触发器在实际工程中表现出良好的抗干扰能力、响应速度和稳定性，为各类应用场景提供了有力支持。
施密特触发器原理及应用
Hale Waihona Puke 图6.2.1 用CMOS反相器构成的施密特触发器
（a）电路（b）图形符号
图6.2.2 图6.2.1电路的电压传输特性
（a）同相输出（b）反相输出
用普通的门电路可以构成施密特触发器[图6.2.1]。因为CMOS门的输入电阻很高，所以G1的输入端可以近似的看成开路。把叠加原理应用到R1和R2构成的串联电路上，我们可以推导出这个电路的正向阈值电压和负向阈值电压。当VI=0时，VO=0。当VI从0
逐渐上升到
施密特触发器工作原理及应用
--------------------------------------------------------------------------------
我们知道门电路有一个阈值电压，当输入电压从低电平上升到阈值电压或从高电平下降到阈值电压时电路的状态将发生变化。施密特触发器是一种特殊的门电路，与普通的门电路不同，施密特触发器有两个阈值电压，分别称为正向阈值电压和负向阈值电压。在输入信号从低电平上升到高电平的过程中使电路状态发生变化的输入电压称为正向阈值电压（），在输入信号从高电平下降到低电平的过程中使电路状态发生变化的输入电压称为负向阈值电压（）。正向阈值电压与负向阈值电压之差称为回差电压（）。普通门电路的电压传输特性曲线是单调的，施密特触发器的电压传输特性曲线则是滞回的[图6.2.2(a)(b)]。
stc单片机施密特触发器
stc单片机施密特触发器

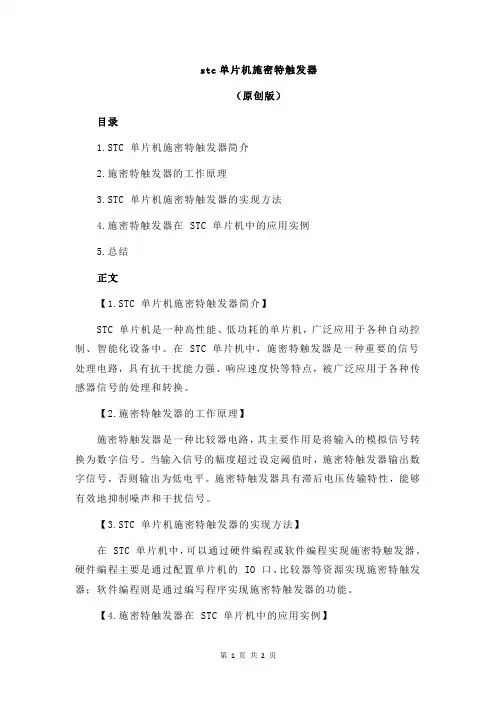

（原创版）
目录
1.STC 单片机施密特触发器简介
2.施密特触发器的工作原理
3.STC 单片机施密特触发器的实现方法
4.施密特触发器在 STC 单片机中的应用实例
5.总结
正文
【1.STC 单片机施密特触发器简介】
STC 单片机是一种高性能、低功耗的单片机，广泛应用于各种自动控制、智能化设备中。
在 STC 单片机中，施密特触发器是一种重要的信号处理电路，具有抗干扰能力强、响应速度快等特点，被广泛应用于各种传感器信号的处理和转换。
【2.施密特触发器的工作原理】
施密特触发器是一种比较器电路，其主要作用是将输入的模拟信号转换为数字信号。
当输入信号的幅度超过设定阈值时，施密特触发器输出数字信号，否则输出为低电平。
施密特触发器具有滞后电压传输特性，能够有效地抑制噪声和干扰信号。
【3.STC 单片机施密特触发器的实现方法】
在 STC 单片机中，可以通过硬件编程或软件编程实现施密特触发器。
硬件编程主要是通过配置单片机的 IO 口、比较器等资源实现施密特触发器；软件编程则是通过编写程序实现施密特触发器的功能。
【4.施密特触发器在 STC 单片机中的应用实例】
施密特触发器在 STC 单片机中可以应用于各种传感器信号的处理，例如光电传感器、压力传感器等。
以光电传感器为例，当光照强度超过设定阈值时，施密特触发器输出高电平，否则输出低电平，从而实现对光照强度的检测和控制。
【5.总结】
STC 单片机施密特触发器具有响应速度快、抗干扰能力强等优点，可以有效地处理和转换传感器信号，实现对各种物理量的检测和控制。
施密特触发和串口电路
施密特触发和串口电路施密特触发器是一种常用的电子元件，常用于数字电路中。
它的作用是将一个输入信号转变为一个输出信号，并且在输入信号发生变化时，输出信号也发生变化。
它的原理是利用正反馈来实现存储功能，具有很高的可靠性和稳定性。
而串口电路是一种用于数据传输的接口电路，它可以将数字信号转换为串行数据流，通过串口进行传输。
本文将介绍施密特触发器和串口电路的工作原理、应用领域以及优缺点。
一、施密特触发器的工作原理施密特触发器是由两个非门组成的，其中一个非门被称为比较器，另一个非门被称为反馈非门。
施密特触发器的输入信号可以是任意波形，输出信号则是一个矩形波形。
当输入信号超过高电平阈值时，输出信号置为高电平；当输入信号低于低电平阈值时，输出信号置为低电平。
只有当输入信号在高低电平阈值之间变化时，输出信号才会发生变化。
这种特性使得施密特触发器在去除噪声、稳定信号等应用中非常有用。
二、施密特触发器的应用领域1. 脉冲信号整形：施密特触发器可以将不规则的脉冲信号整形为规则的方波信号，便于后续的处理和分析。
2. 电压比较器：施密特触发器可以将输入的模拟电压信号转换为二进制的数字信号，用于比较大小或判断阈值。
3. 触发器延时：施密特触发器可以通过调整阈值电压和滞后电压来实现延时功能，用于控制电路的时间顺序。
三、串口电路的工作原理串口电路是一种将并行数据转换为串行数据进行传输的接口电路。
它通常由发送器和接收器组成。
发送器将并行数据转换为串行数据，并通过串口发送出去；接收器接收串行数据，并将其转换为并行数据。
串口电路通常使用UART（通用异步收发传输器）芯片来实现数据的发送和接收。
四、串口电路的应用领域1. 计算机通信：串口电路可以用于计算机之间的通信，如串口打印机、串口鼠标等设备和计算机之间的数据传输。
2. 嵌入式系统：串口电路常用于嵌入式系统中，用于与外部设备进行通信，如与传感器、显示屏等进行数据交互。
3. 工业自动化：串口电路可以用于工业自动化控制系统中，实现与各种传感器、执行器的通信和数据传输。
施密特触发器工作原理
施密特触发器工作原理
施密特触发器是一种常见的电路元件，用于产生非常稳定的数字信号输出。
它的工作原理基于正反馈和负反馈的结合，能够在输入信号超过一定阈值时切换输出状态。
在本文中，我们将详细介绍施密特触发器的工作原理及其应用。
首先，让我们来了解一下施密特触发器的基本结构。
它由两个电阻和一个正反馈的比较器组成。
当输入信号超过一定阈值时，比较器输出高电平，从而改变电路的状态。
这种正反馈的结构使得施密特触发器具有较高的噪声抑制能力和良好的稳定性。
施密特触发器的工作原理可以通过一个简单的电路图来说明。
当输入信号超过阈值Vt1时，比较器输出高电平，导通第一个电阻，从而使得输出电压为低电平。
当输入信号下降到阈值Vt2时，比较器输出低电平，截断第一个电阻，从而使得输出电压为高电平。
这样，施密特触发器就实现了在输入信号超过一定阈值时切换输出状态的功能。
施密特触发器在数字电路中有着广泛的应用。
例如，在脉冲发生器中，它可以产生稳定的脉冲信号；在数字系统中，它可以用于信号的整形和去除噪声；在电子开关中，它可以实现稳定的触发功能。
由于其稳定性和可靠性，施密特触发器在数字电路设计中扮演着重要的角色。
总之，施密特触发器是一种基于正反馈和负反馈结合的电路元件，能够产生稳定的数字信号输出。
它的工作原理简单明了，应用广泛。
通过本文的介绍，相信读者对施密特触发器的工作原理有了更深入的了解，希望能够对您的学习和工作有所帮助。
ne555施密特触发器 (3)
NE555施密特触发器1. 引言NE555是一种常用的集成电路，用于实现多种定时和脉冲生成功能。
其中的施密特触发器是一种常见的应用，它能够根据输入信号的电压水平快速切换输出信号的状态。
本文将详细介绍NE555施密特触发器的原理、工作方式和应用场景。
2. NE555概述NE555是一种双稳态脉冲宽度调制（PWM）可控的定时器芯片，由Signetics公司（后被飞利浦公司收购）于1971年研发。
它由电压比较器、RS触发器、RS锁存器和输出驱动器等功能模块组成，可实现多种定时、延时和脉冲生成功能。
NE555工作稳定可靠，应用广泛，在电子设计和制作中扮演着重要角色。
3. 施密特触发器原理施密特触发器是一种基于正反馈原理的触发器。
它通过电压比较器和RS触发器实现。
施密特触发器中的比较器使用了两个参考电压，分别称为上限电压V VV和下限电压V VV。
当输入信号上升到V VV时，输出从低电平切换到高电平。
当输入信号下降到V VV时，输出从高电平切换到低电平。
这样的比较器能够消除输入信号的噪声和抖动，并实现快速切换的输出信号。
4. NE555施密特触发器电路图和工作方式下面是NE555施密特触发器的电路图：+---+---++---|1 8|---+| | | |---+---|2 7|---|---| | NE555 |---+---|3 6|---|---| | | |+---|4 5|---++---+---+NE555的引脚功能说明如下： - 引脚1（GND）：接地引脚 - 引脚2（TRIG）：施密特触发器的输入引脚，通过施密特触发器的输出状态来改变 - 引脚3（OUT）：输出引脚，输出施密特触发器的状态 - 引脚4（RESET）：复位引脚 - 引脚5（CTRL）：电压控制引脚，通过改变引脚电压可以改变施密特触发器的状态 - 引脚6（THR）：上限电压参考引脚 - 引脚7（DIS）：输出禁用引脚 - 引脚8（VCC）：电源引脚NE555施密特触发器的工作方式如下： 1. 初始状态下，引脚2（TRIG）为低电平，引脚3（OUT）由电源引脚提供高电平输出，引脚6（THR）接地。
单片机施密特触发器程序
单片机施密特触发器程序摘要：1.单片机施密特触发器简介2.单片机施密特触发器的工作原理3.单片机施密特触发器的应用领域4.单片机施密特触发器的程序设计5.单片机施密特触发器的程序实例正文：单片机施密特触发器，作为一种常见的数字电路元器件，被广泛应用于各种电子设备中。
它的主要作用是在输入信号达到一定阈值时，输出信号发生翻转，从而实现对输入信号的整形和放大。
本文将详细介绍单片机施密特触发器的原理、应用及程序设计。
一、单片机施密特触发器简介施密特触发器（Schmitt Trigger）是一种具有非线性传输特性的触发器，它能够在输入信号达到一定阈值时，使输出信号发生翻转。
与传统的触发器相比，施密特触发器具有更快的响应速度和更宽的输入电压范围，因此被广泛应用于各种电子设备中。
二、单片机施密特触发器的工作原理单片机施密特触发器的工作原理主要基于反馈。
当输入信号达到一定阈值时，触发器输出翻转，同时将翻转后的输出信号反馈到输入端，使得输入信号与反馈信号相减，从而形成一个正反馈回路。
正反馈回路使得触发器在输入信号达到阈值时，能够迅速发生翻转。
三、单片机施密特触发器的应用领域单片机施密特触发器广泛应用于各种电子设备中，如滤波器、信号整形、信号放大等。
在通信、自动控制、计算机等领域都有广泛应用。
四、单片机施密特触发器的程序设计单片机施密特触发器的程序设计主要包括硬件连接和软件编程两个方面。
1.硬件连接：首先需要将施密特触发器的输入、输出及反馈端口与单片机的相应端口进行连接。
2.软件编程：编写程序实现对施密特触发器的控制，包括初始化、输入信号采样、输出信号翻转等功能。
五、单片机施密特触发器的程序实例以下是一个简单的单片机施密特触发器程序实例：```c#include <reg52.h>#include <intrins.h>sbit Trigger_In = P1^0; // 输入信号连接到P1.0sbit Trigger_Out = P1^1; // 输出信号连接到P1.1void Init_Trigger(); // 初始化施密特触发器void Sample_Trigger(); // 采样输入信号void Trigger_Out_Flip(); // 翻转输出信号void main(){Init_Trigger();while(1){Sample_Trigger();if(Trigger_In == 0) // 当输入信号为低电平时{Trigger_Out_Flip(); // 翻转输出信号}}}void Init_Trigger() // 初始化施密特触发器{P1 = 0xfe; // 将P1.0 和P1.1 初始化为高电平}void Sample_Trigger() // 采样输入信号{unsigned char temp = P1; // 读取P1 端口的值if(temp & 0x01) // 如果P1.0 端口为低电平{Trigger_In = 0; // 设置Trigger_In 为0 }else // 如果P1.0 端口为高电平{Trigger_In = 1; // 设置Trigger_In 为1}}void Trigger_Out_Flip() // 翻转输出信号{if(Trigger_Out == 0) // 如果输出信号为低电平{Trigger_Out = 1; // 翻转输出信号为高电平}else // 如果输出信号为高电平{Trigger_Out = 0; // 翻转输出信号为低电平}}```该程序通过查询方式检测输入信号，当输入信号为低电平时，翻转输出信号。
单稳态触发器与施密特触发器原理及应用
单稳态触发器与施密特触发器原理及应用1.单稳态触发器的原理：单稳态触发器，也称为单稳多谐振荡器，是一个能够在输入信号发生变化时，产生一个固定时间的输出脉冲的元件。
它有两个稳态，一个是触发态，另一个是稳定态。
在触发态时，输出保持一个较低的电平；在稳定态时，输出保持一个较高的电平。
当输入信号发生变化时，触发器进入触发态并产生一个固定宽度的输出脉冲，然后返回稳定态。
单稳态触发器的原理是通过RC电路的充放电过程实现的。
当输入信号变为高电平时，电容开始充电，直到电压达到了触发器的门限电压。
这时，触发器进入稳定态。
而当输入信号变为低电平时，电容开始放电，直到电压降到触发器的触发电平。
这时，触发器进入触发态并产生一个固定宽度的输出脉冲。
2.单稳态触发器的应用：-消抖器：将机械开关产生的抖动信号转换为一个稳定的输出信号。
-一次性多谐振荡器：使用单稳态触发器的稳定脉冲输出来控制多谐振荡器的频率，实现一个稳定的脉冲输出。
-电平传递：将一个短时脉冲信号转换为一个稳定的电平信号输出。
3.施密特触发器的原理：施密特触发器，又称为滞回比较器，是一种具有正反馈的比较器。
它的输入信号必须经过两个不同的阈值电平才能改变输出状态。
施密特触发器有两个稳态，一个是高稳态，另一个是低稳态。
当输入信号超过上阈值电平时，触发器从低稳态切换到高稳态；当输入信号低于下阈值电平时，触发器从高稳态切换到低稳态。
施密特触发器的原理是利用正反馈产生滞回特性。
当输入信号超过上阈值电平时，正反馈会加强这个变化，使得输出电平更快地从低电平切换到高电平。
而当输入信号降低到下阈值电平时，正反馈会加强这个变化，使得输出电平更快地从高电平切换到低电平。
4.施密特触发器的应用：施密特触发器常用于数字信号处理中的滤波和门控电路等应用。
具体应用包括：-模数转换器：将模拟信号转换为数字信号时，需要滤除输入信号中的噪声和抖动。
施密特触发器可以用来实现这个滤波功能。
-数字信号选择器：当多个数字信号输入时，施密特触发器可以用来实现对一些信号的优先级选择。
stc单片机 内部施密特触发器
stc单片机内部施密特触发器以STC单片机内部施密特触发器为标题，我们将详细介绍STC单片机内部施密特触发器的原理和应用。
施密特触发器是一种具有正反馈的触发器，它可以将输入信号转换为干净的数字信号，并具有去除噪声和消除毛刺的功能。
STC单片机内部施密特触发器广泛应用于数字电路中，特别是在信号处理、传输和控制方面。
STC单片机内部施密特触发器的原理非常简单。
它由两个晶体管组成，一个是P型晶体管，另一个是N型晶体管。
当输入信号大于阈值电压时，P型晶体管导通，输出为高电平；当输入信号小于阈值电压时，P型晶体管截断，N型晶体管导通，输出为低电平。
这种正反馈的设计使得STC单片机内部施密特触发器具有较高的抗干扰能力和稳定性。
STC单片机内部施密特触发器的应用非常广泛。
首先，它可以用于信号的去抖动。
在数字电路中，由于开关的机械接触不可避免地会产生抖动，使用施密特触发器可以消除这种抖动，得到稳定的信号。
其次，它可以用于频率分割和频率锁定。
通过设置合适的阈值电压，可以将输入信号分为高频和低频两个部分，并分别输出。
此外，施密特触发器还可以用于时钟信号的整形和数字信号的比较等应用。
STC单片机内部施密特触发器具有很多优点。
首先，它体积小、功耗低、速度快，非常适合集成在单片机中，可以节省系统成本。
其次，它的阈值电压可以调节，具有较高的灵活性和可调性，可以根据具体应用需求进行优化设计。
此外，STC单片机内部施密特触发器还具有较好的抗噪声性能和抗干扰能力，可以有效地提高系统的可靠性和稳定性。
在使用STC单片机内部施密特触发器时，需要注意一些问题。
首先，要合理选择阈值电压，以确保输入信号能够正确地被转换为数字信号。
其次，要注意触发器的工作电压范围和电源电压的匹配，避免电压不匹配导致触发器无法正常工作。
此外，在设计电路时，还要考虑施密特触发器的输入和输出电路的匹配，以保证信号的传输和转换的准确性。
STC单片机内部施密特触发器是一种非常重要的数字电路元件，具有抗噪声、抗干扰、稳定性好等优点，在数字电路设计中有着广泛的应用。
施密特触发器的电路功能
施密特触发器的电路功能一、引言施密特触发器是一种常用的数字电路元件，被广泛应用于计算机、通信系统、数据存储和传输等领域。
本文将详细讨论施密特触发器的电路功能及其在数字电路中的应用。
二、施密特触发器的原理施密特触发器是一种双稳态触发器，它由两个晶体管和若干个电阻、电容构成。
当输入信号满足特定条件时，触发器切换到另一稳态状态。
其原理如下： 1. 初始状态下，两个晶体管均处于截止状态，输出为高电平。
2. 当输入信号超过高电平的上限阈值时，输出瞬间切换到低电平，表示触发器进入“Set”状态。
3. 当输入信号低于低电平的下限阈值时，输出瞬间切换回高电平，表示触发器进入“Reset”状态。
4. 在“Set”状态下，只有当输入信号低于低电平的下限阈值时，输出才会切换回高电平，触发器返回初始状态。
三、施密特触发器的电路设计施密特触发器的电路设计较为简单，可以通过逻辑门、晶体管或集成电路实现。
其中，使用晶体管的设计最常见。
以下为一种基于晶体管的施密特触发器电路设计：1. 使用两个三极管（T1和T2）作为放大器，将电路连接成一个正反馈环路。
2. 两个电阻（R1和R2）将输入信号与基极连接，用于设置阈值电平。
3. 两个电容（C1和C2）用于提供时间延迟。
四、施密特触发器的应用施密特触发器在数字电路中有广泛的应用。
以下列举几个主要应用领域： 1. 脉冲信号整形：施密特触发器可将不稳定的脉冲信号转换为干净的方波信号，用于数字系统中的时钟同步、计数器和计时器等模块。
2. 数字信号去抖动：当输入信号存在抖动时，施密特触发器可以通过设置适当的阈值来保证输出信号的稳定性，常用于开关、按钮和传感器等模块。
3. 数字信号比较：施密特触发器可用于对两个数字信号进行比较，实现逻辑门电路中的与、或、非等运算。
五、施密特触发器的优缺点施密特触发器具有以下优点： - 抗噪声能力强：由于施密特触发器的双稳态特性，它能够抵抗输入信号中的噪声和干扰。
施密特触发器原理
施密特触发器原理施密特触发器（Schmitt Trigger）是一种非线性电路，广泛应用于信号调节和数字电路中。
本文将介绍施密特触发器的原理和工作方式。
1. 施密特触发器的概述施密特触发器是一种具有双阈值的比较器电路，能够将输入信号从模拟域转换为数字域的电路。
它通过正反馈实现了滞回特性，可以抑制输入信号中的噪声和抖动，从而提供了可靠的输出信号。
2. 施密特触发器的工作原理施密特触发器由一个比较器和一个正反馈网络组成。
正反馈网络使得比较器的阈值有两个水平：一个是正向阈值（高电平阈值），另一个是负向阈值（低电平阈值）。
当输入信号超过正向阈值时，输出变为高电平；当输入信号低于负向阈值时，输出变为低电平。
施密特触发器的工作过程可以分为两个阶段：上升沿和下降沿。
•上升沿：当输入信号从低电平变为高电平时，触发器的输出保持低电平，直到输入信号超过正向阈值才将输出切换为高电平。
•下降沿：当输入信号从高电平变为低电平时，触发器的输出保持高电平，直到输入信号低于负向阈值才将输出切换为低电平。
在施密特触发器中，正反馈网络起到了关键作用。
当输出为低电平时，在正反馈网络中的电压分压导致比较器的阈值提高，使得输入信号必须超过一个值才能使输出切换为高电平。
同样地，当输出为高电平时，正反馈网络使比较器的阈值降低，输入信号必须低于另一个值才能使输出切换为低电平。
3. 施密特触发器的应用施密特触发器在数字电路和信号调节中有广泛的应用。
•输入信号消抖：施密特触发器能够抑制输入信号上的噪声和抖动，使输出信号更加稳定，可用于消抖电路的设计。
•信号波形整形：施密特触发器能够将输入信号波形整形为方波信号，便于后续的数字处理。
•触发器设计：施密特触发器本身可以作为一个触发器，用于时序电路的设计。
4. 施密特触发器的优缺点施密特触发器的主要优点在于它能够通过滞回特性抑制输入信号中的噪声和抖动，提供可靠的输出信号。
然而，施密特触发器也有一些缺点：•边沿速度较慢：由于滞回特性的存在，施密特触发器的边沿速度相对较慢，对于高频信号可能会出现失真。
ne555施密特触发器 (2)
NE555施密特触发器1. 简介NE555是一种经典的计时器集成电路，具有广泛的应用。
其中，施密特触发器是NE555的重要组成部分之一。
本文将介绍NE555施密特触发器的原理、工作方式和应用。
2. NE555概述NE555是一种8引脚的双电源计时器芯片，由Signetics公司于1971年推出。
该芯片内部包含一个模拟比较器、RS触发器、RS触发器、基准电流源、输出驱动器等功能模块。
它可以通过外部电阻和电容连接来实现不同的定时和脉冲宽度调制功能。
3. 施密特触发器原理施密特触发器是一种具有正反馈的触发器。
它通过引入正反馈来改变阈值电平，从而实现触发器的切换。
NE555施密特触发器采用了两个比较器，分别为上阈值比较器和下阈值比较器。
当电压上升到上阈值比较器的阈值电平时，输出由高电平切换为低电平，触发器进入复位状态。
当电压下降到下阈值比较器的阈值电平时，输出由低电平切换为高电平，触发器进入设置状态。
通过这种方式，NE555施密特触发器可以实现输出信号的稳定翻转。
4. NE555施密特触发器工作方式NE555施密特触发器的工作方式可以分为以下几个步骤：1.初始化：当电源电压正常时，输出为低电平。
外部电阻和电容必须事先充电，并且电容的电压必须小于下阈值比较器的阈值电平。
2.上升沿触发：当电容电压上升到上阈值比较器的阈值电平时，输出由低电平切换为高电平。
触发器进入复位状态，电容开始放电。
3.下降沿触发：当电容电压下降到下阈值比较器的阈值电平时，输出由高电平切换为低电平。
触发器进入设置状态，电容开始充电。
4.稳态运行：电容将在一定时间内充电或放电，直到达到阈值电平或触发电平。
在此期间，输出保持在相应的电平。
5. NE555施密特触发器应用NE555施密特触发器具有广泛的应用范围，包括但不限于以下几个方面：1.方波产生器：通过调整外部电阻和电容的数值，可以实现不同频率的方波输出。
这在数字电路中具有重要的作用。
2.脉冲宽度调制（PWM）：通过调整外部电阻和电容的数值，可以实现不同占空比的脉冲信号。
施密特触发器工作原理
VTH
VDD 2
R1< R2
I为三角波
v I1
R2 R1 R2
vI
R1 R1 R2
vO
当vI1=0，v O= 0V
υo vO/V
VOH ≈VDD 10
υI1
(1) I上升 只要 I1 <VTH，则保持 O =0V
8 B
6
4
(2)当υI 1 =VTH，电路发生正反馈 ：
vI↑ vI1↑ vO1↓
(3) υI1 VTH电路,维持 υ O=VOH 不变
(4)当υI下降, υI1也下降 ,只要υI1 > VTH， 则保持 υo =VOH
当 υI1 =VTH，电路产生如下正反馈 ：
R2
G1
G2
vI↓
vI1↓ vO1↑
vO↓ vI
R1
1
1
vO
vO= VOL
vI1
vO1
↓
I1
R2 R1 R2
I
R1 R1 R2
8.2 施密特触发器
8.2.1 用门电路组成的施密特触发器 8.2.2 集成施密特触发器 8.2.3 施密特触发器的应用
8.2 施密特触发器
1、施密特触发器电压传输特性及工作特点：
① 施密特触发器属于电平触发器件，当输入信号达到某一定电压 值时，输出电压会发生突变。
② 电路有两个阈值电压。 输入信号增加和减少时，电路的阈值电
vO↑ vO=VOH
2
0
2 4 6 8 10
VTH
vI/V
↓
R2
正向阈值电压 (VT+): I 值在增加
过程中，使输出电压产生跳变时
所对应I 的值。
串口通信电路中单路施密特触发缓冲器
串口通信电路中单路施密特触发缓冲器单路施密特触发缓冲器是串口通信电路中常用的一种电路元件。
它在串口通信中起到了重要的作用，能够将输入信号进行处理和转换，使得信号能够在不同电平之间进行切换，从而实现信号的稳定传输和有效接收。
本文将从施密特触发器的原理、工作方式和应用场景等方面进行详细介绍。
我们来了解一下施密特触发器的原理。
施密特触发器是一种具有正反馈的触发器，它由两个晶体管和几个电阻、电容等元件组成。
在单路串口通信电路中，施密特触发器主要起到了信号的放大和整形的作用。
当输入信号经过施密特触发器时，触发器会根据输入信号的电平状态自动切换输出电平状态，从而实现信号的稳定传输。
我们来了解一下施密特触发器的工作方式。
当输入信号的电平高于上阈值电平时，触发器的输出电平会切换为高电平；当输入信号的电平低于下阈值电平时，触发器的输出电平会切换为低电平。
这种切换的过程是自动进行的，不需要外部干预。
施密特触发器的这种工作方式使得它能够有效地解决输入信号的抖动和噪声问题，从而确保信号的稳定传输和可靠接收。
在串口通信电路中，单路施密特触发缓冲器通常被用于将微弱的串口信号进行放大和整形。
由于串口信号往往受到干扰和衰减的影响，所以需要通过施密特触发器来对信号进行处理和放大，使得信号能够在不同电平之间进行切换，并且能够保持稳定的传输状态。
施密特触发器可以将输入信号的波形进行整形，使得信号的峰值和周期得到有效控制，从而提高了信号的传输质量和接收效果。
除了在串口通信电路中的应用，单路施密特触发缓冲器还广泛应用于其他领域。
例如，在数字电路中，施密特触发器可以用于数字信号的整形和放大；在模拟电路中，施密特触发器可以用于滤波和信号恢复等方面。
由于施密特触发器具有自动切换的特性，所以在这些应用领域中能够发挥重要的作用，提高系统的稳定性和可靠性。
总结起来，单路施密特触发缓冲器是串口通信电路中常用的一种电路元件，它能够将输入信号进行处理和转换，使得信号能够在不同电平之间进行切换，从而实现信号的稳定传输和有效接收。
单稳态触发器与施密特触发器原理及应用
单稳态触发器与施密特触发器原理及应用单稳态触发器（Monostable Multivibrator）是一种具有两个稳态（稳态1和稳态2）的触发器，但在激励条件改变后，只能保持一种稳态的触发器。
单稳态触发器在输入信号由低电平（稳态1）变为高电平时，输出会产生一个固定的时间延迟脉冲，然后返回到低电平（稳态2）。
在没有输入信号的情况下，输出稳定在稳态2的低电平状态。
单稳态触发器的原理是基于RC（电阻-电容）延迟时间。
输出状态由电容器充电和放电的时间决定。
当输入信号由低电平变为高电平时，电容器开始充电。
当输入信号保持高电平时，电容器继续充电，直到达到一些阈值电压。
到达该阈值电压后，输出状态发生翻转，输出低电平脉冲。
然后电容器通过放电电阻放电，直到电容器完全放电，输出回到稳态2单稳态触发器的应用很广泛。
其中一个常见的应用是产生固定宽度的脉冲。
例如，当需要在输入信号上产生一个固定时间的脉冲来控制其他电路的操作时，可以使用单稳态触发器。
另一个应用是作为计时电路中的一部分，例如倒计时器或延时器。
施密特触发器（Schmitt Trigger）是一种具有两个稳态的触发器，反馈电路具有正反馈特性。
在输入信号的幅值超过一定阈值电压时，输出发生翻转。
施密特触发器可以解决输入信号噪声问题，而单稳态触发器则没有这种功能。
施密特触发器的原理是基于反馈电路，此电路具有两个阈值电压：上阈值电压（Vth）和下阈值电压（Vtl）。
当输入信号的幅值大于上阈值电压时，输出状态翻转为高电平；当输入信号的幅值小于下阈值电压时，输出状态翻转为低电平。
输入信号的变化必须超过上阈值电压或下阈值电压的差值才能引起输出状态的改变。
施密特触发器的应用也很广泛。
一个常见的应用是用于数字信号处理中的信号整形。
施密特触发器可以将不稳定的输入信号转换为稳态的输出信号。
另一个应用是在电路中消除噪声，例如用于消除开关接点引起的抖动。
综上所述，单稳态触发器和施密特触发器都是常见的触发器类型。
施密特触发器原理及应用
施密特触发器原理及应用施密特触发器由两个比较器组成，一个用于正向比较，一个用于反向比较。
当输入信号高于一定的阈值时，正向比较器输出高电平，反向比较器输出低电平；当输入信号低于另一定的阈值时，正向比较器输出低电平，反向比较器输出高电平。
当输入信号在阈值之间变化时，输出状态保持不变，这就是滞回特性。
1.数字电路中的应用：施密特触发器可以用于数字系统中的时钟信号整形和去除抖动。
由于施密特触发器具有滞回特性，可以抵抗输入信号的噪声和干扰，从而保证输出信号的稳定性。
在时钟信号整形中，输入的时钟信号经过施密特触发器的滞回特性，可以消除输入信号的抖动，保证输出的时钟信号为稳定的高电平或低电平。
同时，施密特触发器还可以用于数字信号的处理和数字逻辑门的设计中。
2.模拟电路中的应用：施密特触发器可以用于模拟电路中的信号整形和电平修正。
在信号整形中，输入信号经过施密特触发器的滞回特性，可以将输入的非稳定信号转化为稳定的方波信号，从而便于后续的处理和分析。
在电平修正中，施密特触发器可以根据输入信号的幅度来调整输出信号的幅度，使其在一定范围内得到修正和调整。
此外，施密特触发器还可用于振荡器设计、电压比较器、数据恢复电路等领域。
在振荡器设计中，施密特触发器可以提供稳定的振荡频率和输出波形；在电压比较器中，施密特触发器可以通过调整阈值来实现不同电平的比较；在数据恢复电路中，施密特触发器可以通过滞回特性来恢复失真或扩展输入信号。
总之，施密特触发器是一种重要的非线性电子电路，其滞回特性能够保证输出信号的稳定性和准确性。
在数字电路和模拟电路中，施密特触发器具有广泛的应用，为信号处理和电路设计提供了可靠的工具和方法。
8位施密特触发器芯片 -回复
8位施密特触发器芯片-回复原标题：探秘8位施密特触发器芯片的工作原理和应用引言：在现代电子科技迅猛发展的今天，各种芯片在我们的生活中扮演着越来越重要的角色。
其中，8位施密特触发器芯片作为一种常见的数字逻辑芯片，在诸多领域发挥着重要作用。
本文将深入探讨8位施密特触发器芯片的工作原理和应用。
一、施密特触发器简介：施密特触发器是一种带有阈值的双稳态触发器，能够对输入信号进行一定的处理后输出，并且具有噪声抑制和滞后特性。
而8位施密特触发器芯片则是由8个独立的施密特触发器组成的数字集成电路。
二、工作原理：8位施密特触发器芯片由多个触发器单元组成，每个单元包含一个施密特触发器和相应的控制电路。
每个触发器单元都有两个输入端（输入信号和控制信号）和一个输出端。
当输入信号的电平高于上阈值时，输出状态会被触发改变，并输出高电平；当输入信号的电平低于下阈值时，输出状态也会被触发改变，并输出低电平。
当输入信号的电平在上下阈值之间时，输出状态保持不变。
这种特性使得施密特触发器能够抵御噪声干扰和提供信号滤波功能。
三、应用领域：1. 数字电子系统：8位施密特触发器芯片通常用于数字电子电路中，可以用于数据存储、数据传输和时序控制等功能。
例如，可以将8位施密特触发器芯片作为缓冲器或者锁存器使用，将输入信号延时输出，以保证系统的稳定工作。
2. 数字信号处理：8位施密特触发器芯片在数字信号处理中有很广泛的应用。
例如，它可以用于数字滤波器，通过滤除输入信号中的噪声和干扰，提供更干净的输出信号。
3. 时序电路：8位施密特触发器芯片还可以用于时序电路的设计和实现。
在时序电路中，可以利用其滞后特性来实现时钟延迟、时钟分频和频率分析等功能。
4. 传感器接口：8位施密特触发器芯片还可以用于传感器接口电路的设计。
通过施密特触发器的噪声抑制特性，可以抵御来自传感器的干扰信号，提供更稳定和可靠的输出信号。
总结：本文从施密特触发器的工作原理和应用领域两个方面全面介绍了8位施密特触发器芯片。
555施密特触发器原理
555施密特触发器原理一、引言555施密特触发器是一种常用的数字电路元件，常用于时序控制、频率分频和脉冲信号处理等领域。
本文将介绍555施密特触发器的原理及其应用。
二、基本原理555施密特触发器由比较器、RS触发器和输出控制电路组成。
其基本原理是利用比较器对输入电压进行比较，当输入电压超过一定阈值时，触发器翻转，改变输出状态。
1. RS触发器部分555施密特触发器中的RS触发器是由两个互补的双稳态触发器组成。
当R和S输入为低电平时，输出为保持状态；当R输入为高电平，S输入为低电平时，输出为低电平；当R输入为低电平，S输入为高电平时，输出为高电平；当R和S输入为高电平时，输出为保持状态。
2. 比较器部分555施密特触发器中的比较器是由两个比较电路组成，其中一个比较器的阈值电压为2/3的电源电压，另一个比较器的阈值电压为1/3的电源电压。
当输入电压高于2/3的电源电压时，输出为高电平；当输入电压低于1/3的电源电压时，输出为低电平。
3. 输出控制电路部分555施密特触发器中的输出控制电路由一个放大器和一个开关组成。
当RS触发器翻转时，开关打开，放大器输出高电平；当RS触发器保持状态时，开关关闭，放大器输出低电平。
三、工作原理555施密特触发器的工作原理如下：1. 初始状态下，RS触发器保持状态，输出为低电平；2. 当输入电压超过2/3的电源电压时，比较器1输出高电平，RS 触发器翻转，输出变为高电平；3. 当输入电压低于1/3的电源电压时，比较器2输出低电平，RS 触发器翻转，输出变为低电平；4. 在输入电压介于1/3和2/3的电源电压之间时，RS触发器保持状态，输出不变。
四、应用领域555施密特触发器由于其稳定可靠的特性，被广泛应用于各种领域。
1. 时序控制：555施密特触发器可以根据输入电压的变化来控制特定的时间间隔，常用于计时器、延时器等设备。
2. 频率分频：555施密特触发器可以根据输入信号的频率，将其分频输出，常用于频率合成和时钟分频电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（a）电路（b）图形符号
图6.2.2图6.2.1电路的电压传输特性
（a）同相输出（b）反相输出
用普通的门电路可以构成施密特触发器[图6.2.1]。因为CMOS门的输入电阻很高，所以G1的输入端可以近似的看成开路。把叠加原理应用到R1和R2构成的串联电路上，我们可以推导出这个电路的正向阈值电压和负向阈值电压。当VI=0时，VO=0。当VI从0逐渐上升到VT+时，VI’从0上升到VTH，电路的状态将发生变化。我们考虑电路状态即将发生变化那一时刻的情况。因为此时电路状态尚未发生变化，所以VO仍然为0，VI’=VTH= VT+，于是VT+=( )VTH，。与此类似，当VI=VDD时，VO=VDD。当VI从VDD逐渐下降到VT-时，VI’从VDD下降到VTH，电路的状态将发生变化。我们考虑电路状态即将发生变化那一时刻的情况。因为此时电路状态尚未发生变化，所以VO仍然为VDD=2VTH，VI’=VTH= ，于是，VT-=(1- )VTH。通过调节R1或R2，可以调节正向阈值电压和反向阈值电压。不过，这个电路有一个约束条件，就是R1<R2。如果R1>R2，那么，我们有VT+>2VTH=VDD及VT-<0，这说明，即使VI上升到或下降到0，电路的状态也不会发生变化，电路处于“自锁状态”，不能正常工作。
施密特触发器工作原理及应用
--------------------------------------------------------------------------------
我们知道门电路有一个阈值电压，当输入电压从低电平上升到阈值电压或从高电平下降到阈值电压时电路的状态将发生变化。施密特触发器是一种特殊的门电路，与普通的门电路不同，施密特触发器有两个阈值电压，分别称为正向阈值电压和负向阈值电压。在输入信号从低电平上升到高电平的过程中使电路状态发生变化的输入电压称为正向阈值电压（），在输入信号从高电平下降到低电平的过程中使电路状态发生变化的输入电压称为负向阈值电压（）。正向阈值电压与负向阈值电压之差称为回差电压（）。普通门电路的电压传输特性曲线是单调的，施密特触发器的电压传输特性曲线则是滞回的[图6.2.2(a)(b)]。
图6.2.4带与非功能的TTL集成施密特触发器
集成施密特触发器比普通门电路稍微复杂一些。我们知道，普通门电路由输入级、中间级和输出级组成。如果在输入级和中间级之间插入一个施密特电路就可以构成施密特触发器[图6.2.4]。集成施密特触发器的正向阈值电压和反向阈值电压都是固定的。
利用施密特触发器可以将非矩形波变换成矩形波[图6.2.8]。
图6.2.8用施密特触发器实现波形变换
利用施密特触发器可以恢复波形[图6.2.9(a)(b)(c)]。
图6.2.9用施密特触发器对脉冲整形
利用施密特触发器可以进行脉冲鉴幅[图6.2.10]。
图6.2.10用施密特触发器鉴别脉 Nhomakorabea幅度
