数控刀具及其选用(共31张PPT)

数控刀具及其选用(共31张PPT)

常用数控刀具的材料
高速钢
普通高速钢 高性能高速钢



硬质合金




金属陶瓷
YG类硬质合金〔ISO-K类〕
YT类硬质合金〔ISO-P类〕
YW类硬质合金〔ISO-M类〕 纯氧化铝类〔白色陶瓷〕 TiC添加类〔黑色陶瓷〕
聚晶金刚石〔PCD〕
聚晶立方碳化硼〔PCBN〕
2.2 可转位刀片的应用及代码
可转位刀具是将预先加工好并带有假设干个切 削刃的多边形刀片,用机械夹固的方法夹紧在刀体 上的一种刀具。由刀片和刀体组成。
刀具选择的根本原那么:安装调整方便、刚 性好、耐用度和精度高;在满足加工要求的前提 下,尽量选择较短的刀柄,以提高刀具加工的刚 性。
具体应用见P62-63数控车削、数控铣削刀具的选择。
数控刀具的选择
刀具选择应考虑的主要因素有:
被加工工件的材料、 性能
如金属、非金属,其硬度、刚度、塑性、韧性及耐 磨性等。
2.1.1 数控刀具的种类
按刀具 材料分
高速 钢刀具
硬质合 金刀具
聚晶金 刚石刀具
立方氮 化硼刀具
陶瓷刀具
涂层刀具
2.1.1 数控刀具的种类
车刀
按加工 工艺来分
钻削刀具
镗刀
铣刀
外圆、内孔、螺纹、 钻头、铰刀、 整体式、模块式、 面铣、立铣、
车槽、车成型面
丝锥
镗头类
成型铣刀
2.1.2 数控刀具的特点
TSG整体式镗铣类工具系统
TSG整体式镗铣类工具系统:
把锥柄和刀杆制成一体;
工具系统的柄部形式有直柄和锥柄两种。
TMG镗铣类模块式工具系统
TMG工具系统是把整体式刀具分解成柄部〔主柄模块〕、 中间连接块〔连接模块〕、工作头部〔工作模块〕三个主 要局部,然后通过各种连接结构,在保证刀杆连接精度、 强度、刚性的前提下,将这三局部连接成整体。

数控刀具系统

数控刀具系统

二、分度工作台
数控机床的分度工作台根据加工要求将工件 回转至所需的角度,以达到加工不同面的目的。 分度工作台主要有两种形式:定位销式分度工作 台和鼠齿盘式分度工作台。
图6-48是ZHS-K63卧式加工中心上的 带有托板交换工件的分度回转工作台,用鼠 齿盘分度结构。
转 塔头的 转位过 程如图 6-18 所示。
二、 刀库式自动换刀装置
刀库式自动换刀装置是由刀库和刀具交 换机构组成。在具有刀库的加工中心上,其 换刀方式又可按有、无机械手分为:有机械 手换刀和无机械手换刀两类。
(一) 无机械手的换刀系统 图6-19所示为一种卧式加工中心无机械手 换刀系统的换刀过程。
2.刀库选刀方式 刀库选刀方式有顺序选择和任意选择二种。 (1) 顺序选刀方式 刀库中的刀具位置严格按 所需加工零件的加工顺序排列。 (2) 任意选刀方式 工作原理是在刀库上 安装位置检测装置,只要将刀具号和刀库地址 对应记忆在数控系统的存储器中,刀库分度、 刀具交换的同时每次改变存储器的内容来控制 换刀装置。
3.换刀机械手 在加工中心的自动换刀系统中,是机械 手具体执行刀具的自动更换,对其要求是迅 速可靠、准确协调。
图6-22为三种单臂机械手的示意图。
图6-23为三双臂种机械手示意图。
4.有机械 手的换刀系统 换刀过程示例
图6-24为 一卧式加工中心, 它的自动换刀装 置由一个链式刀 库和双手交叉式 机械手构成。
第三节 数控夹具系 统
一、 数控夹具的要求
(1) 精度要求 (2) 定位要求 (3) 空间要求 (4) 快速重调要求
二、பைடு நூலகம்控夹具的选用方法
1) 在数控车床、车削中心和磨床上加工 回转体工件,一般采用能适应一定直径范围 工作的通用快速自动夹紧卡盘。

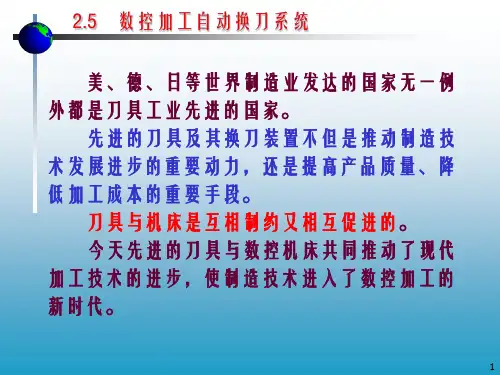

数控机床ATC系统

数控机床ATC系统
外圆车刀
5
2.5 数控加工自动换刀系统
内孔车刀
螺纹车刀
6
2.5 数控加工自动换刀系统 常用铣刀:
面铣刀
方肩铣刀
7
2.5 数控加工自动换刀系统 仿形铣刀
整体硬质 合金铣刀
三面刃和 螺纹铣刀
8
2.5 数控加工自动换刀系统
钻削刀具:
钻头
丝锥
铰刀
9
2.5 数控加工自动换刀系统 镗削刀具:
粗镗刀
精镗刀
V3 = 3mm;
V4 = 4mm;
等五种。
15
2.5 数控加工自动换刀系统
3)可转位刀片的夹紧方式 刀片夹紧要求:
(1)夹紧可靠,不允许松动。 (2)定位准确,确保定位精度和重复精度。 (3)排屑流畅,有足够的排屑空间。 (4)结构简单,操作方便,转位动作快,成本低。
刀片夹紧方式: (1)杠杆式; (2)楔块上压式; (3)螺钉上压式;
一个机械手将加工用毕的刀具从主轴中拔出,与 此同时,另一个机械手将在刀库待命的刀具中从 换刀位置拔出,然后两者交换位置,完成换刀过 程。刀库中的刀具可手工或机械手安装。
机械手是当主轴上的刀具完成一个工步后, 把这一工步的刀具送回刀库,并把下一工步所 需要的刀具从刀库中取出来装入主轴继续进行 加工的功能部件。
1—立柱 2—底座 3—横向工作台 4—纵向工作台 5—刀库 6—主轴箱
51
2.5 数控加工自动换刀系统 (2)主轴移动式无机械手换刀
52
2.5 数控加工待换自动换刀系统
刀具
换下 刀具
无机械手换刀过程 1—立柱 2—主轴箱 3—刀库
53
2.5 数控加工自动换刀系统
2) 带机械手交换刀具方式

哈量数控刀具及工具系统

哈量数控刀具及工具系统

Pull Stud Type of Japan 日本 MAS 403 BT
拉钉型号 D D1 D2 D3 L L1 L2 重量(kg)
20
BT40
44.45
63
M16
65.4
25
BT50
69.85
100
M24 101.8
35
BT60
107.95 155
M30 161.8
45
日本标准拉钉
Pull Stud Type of Japan 日本JIS B 6339-1998
L2
L3
13.6 16.3
16.6 22.6
23.2 35.4
28.2 60.1
LDA-30 M12
13
12
16
44
24
19
0.04
LDA-40 M16
17
19
23
54
26
20
0.08
LDA-50 M24
25
28
36
74
34
25
0.23
国际标准B型拉钉
Pull Stud International Type B 国际 ISO 7388/2-1984(E)
端面铣刀定位芯轴… … … … … … … … … … … … … … 2 0 过度套… … … … … … … … … … … … … … … … … … … 2 0
精密莫氏变径套… … … … … … … … … … … … … … 2 0
7:24圆锥检验棒………………………………………21 莫氏圆锥检验棒………………………………………21 7:24工具圆锥工作塞规………………………………22

11数控刀具及其工具系统

11数控刀具及其工具系统
第13章数控刀具 第一节 对数控刀具的要求
第一节 对第一节 对数控刀具的 对数控刀具的要求
数控刀具
数控刀具
数控刀具
数控刀具
数控刀具
数控刀具
第一节对数控刀具的要求
1.刀具切削性能稳定可靠 2.要求刀具有很高的耐用度 3.保证可靠的卷屑断屑和排屑 4.实现刀具尺寸的预调--快速换刀和自动换刀 4. -5.数控刀具有高的精度和重复定位精度 6.具有一个比较完善的工具系统, 实现三化 7.建立刀具信息管理系统 8.应有刀具在线监控及尺寸补偿系统 9.建立切削数据库,以便合理利用机床与刀具
直接检测与监控
Hale Waihona Puke 13.4.2刀具磨损检验与控制
刀具磨损的间接测量与控制 1.以刀具寿命为判据 2.以切削力为判据 3.以表面粗糙度为判据 刀具破损的检测 光电式刀具的破损检测 气动式刀具破损检测
刀具破损的检测
思考:13-1、2、3、4
模块式镗铣类工具系统
模块式镗铣类工具系统即TMG工具系统。 组成:柄部(主柄模块)、 中间连接块(连接模块)、 工作头部(工作模块) , 通过各种连接结构,在保证刀杆连接精度、 强度、刚性的前提下,将这三部分连接成整体。 TMG后面2位数字,第一位表示定心方式; 第二位表示锁紧方式。例如 TMG21
圆柱定心径向销钉锁紧结构
圆锥定心轴向螺栓拉紧
HSK刀柄
KM刀柄
BIG-PLUS刀柄
高精度液压夹头
13.4刀具尺寸控制系统与刀具磨损、破损检测
刀具尺寸控制系统: 对已加工表面进行在线自动检测,并操纵补偿装置,补偿工件 尺寸变化,满足精度要求的系统。 一、刀具尺寸控制系统
13.4.2刀具磨损检验与控制
CZG车削类数控工具系统

数控刀具系统及机床夹具课件

数控刀具系统及机床夹具课件

之一。智能化数控刀具系统能够实现自适应控制、自动更换等功能,提
高生产效率和产品质量。
02
数控刀具的选择与使用
数控刀具的选择原则和方法
01
02
03
根据加工需求选择
根据工件的材质、形状、 尺寸和加工精度要求,选 择合适的数控刀具类型。
考虑刀具性能
选用具有良好性能的刀具 材料和涂层,确保刀具有 足够的硬度、耐磨性和抗 冲击性。
THANKS
感谢观看
设计原则
机床夹具的设计应遵循“安全、稳定、高效、经济”的原则,确保工件的加工 精度和生产效率,同时要便于操作和维护。
设计方法
机床夹具的设计方法包括工艺分析、夹具设计、夹具制造和夹具调试等步骤, 其中工艺分析是关键环节,需对工件的加工要求、材料、结构等进行全面分析 。
机床夹具的设计实例分析
实例一
车削夹具设计:车削加工是机械制造中常用的加工方法之一,车削夹具的设计对于提高生 产效率和保证加工精度具有重要意义。设计时需考虑工件的定位、夹紧和刀具的安装等问 题。
维护保养
定期对夹具进行清洗、润滑,检查紧固件是否松动,以及更换磨损件等,以保持良好的工作状态。
常见故障排除
当夹具出现故障时,应立即停机检查,并根据故障现象分析原因,进行相应的维修措施。常见的故障 包括定位不准确、夹紧力不足、运动部件卡滞等。
机床夹具的报废与再利用
报废
当夹具达到使用寿命或因意外损坏无法修复时,应进行报废处理。报废的夹具应进行分类回收,以减少对环境的 影响。
01
02
03
04
熟悉刀具性能
使用前需充分了解刀具的性能 特点,以便更好地发挥其优势

合理选择切削参数

数控刀具系统PPT课件

数控刀具系统PPT课件

CHENLI
21
陶瓷刀具
不仅能对高硬度材料进行粗、精加工,也可 进行铣削、刨削、断续切削和毛坯拔荒粗车等 冲击力很大的加工;
可加工传统刀具难以加工或根本不能加工的 高硬材料;
刀具耐用度比传统刀具高几倍甚至几十倍, 减少了加工中的换刀次数;
可进行高速切削或实现“以车、铣代磨”, 切削效率比传统刀具高3-10倍。
2021/3/7
数 控 刀 具 系 统
CHENLI
1
➢数控刀具的基本特点 ➢数控刀具的材料 ➢数控刀具合理选用 ➢可转位车刀的选用 ➢旋转刀具的选择 ➢工具系统选择
2021/3/7
CHENLI
2
1 数控机床刀具的特点
数控加工刀具必须适应数控机床高速、高效和 自动化程度高的特点,一般应包括通用刀具、通用 连接刀柄及少量专用刀柄。刀柄要联接刀具并装在 机床动力头上,因此已逐渐标准化和系列化。数控 刀具的分类有多种方法。
刀 的
菱形和圆形刀片; 在机床刚性、功率允 许的条件下,大余量、
选 用
粗加工应选择刀尖角 较大的刀片,反之选 择刀尖角较小的刀片。
根据加工轮廓 选择刀片形状
2021/3/7
CHENLI
30
4 可转位刀具的选用
山特维克可乐满车刀的夹紧方式选择
2021/3/7
CHENLI
31
可乐满刀片槽形
TF
2021/3/7
缺少的重要手段。
2021/3/7
CHENLI
23
超硬刀具 加工实例
加工模具示意图
高速加工切削参数
毛坯尺寸 和材料
60X60X50 (HRC60)
使用刀具
R1X8 (CBN)
主轴转速 (r/min)

数控刀具系统相关知识

数控刀具系统相关知识

● 选择正确的刀具、刀片
正确的几何角度、刀具材质和涂层 刀具或刀片本身的公差对工件的影响 合适的切削参数:Vc、f、Ap
刀柄及拉类型
按类型分:BT SK CT HSK
BT SK CT 锥度为7:24,不同之处在于端面法兰及拉钉不同 HSK 锥度为1:10
按尺寸分:30 40 50
30:适用于小功率机床 40:适用于中、小功率机床,可加工有色金属、软钢 50:适用于大功率大扭矩机床
交叉的阴影线图案是由刀片的非切削一侧与工 件表面接角。如果它们一致的话并不一定不好。 说明机床主轴与工作台的垂直度十分好。
查找原因: 切削时是否充份冷却 铣刀盘与刀柄的装夹、紧固 检查所有刀片的装夹及高度 工件没有夹紧
普通刀片
解决方法: 可以提高或减少进给速度。 使用修光刃刀片
修光刃刀片
谢谢
谢谢观看/欢迎下载
钻夹头
• 用于装夹小直径的钻头 • 规格一般有0-11mm,3-16mm等 • 装夹方便
注:钻夹头的夹持精度不高。钻头会有较 大的跳动且不能使用内冷,不能用于硬 质合金钻头的高速钻孔。
液压刀柄
液压刀柄
变径套
可使刀柄装 夹不同直径 和类型的刀 具,但会增大
装夹跳动
液压刀柄原理
优点: 装夹精度高
动平衡好 缺点: 价格高
f=n*z*fz
N主轴转速 Z刀具刃数(齿数) fz每刃(齿)进给量mm/r
● 切削速度和进给影响到加工的时间、刀具寿命、精加工表面 及机床所需的功率.
提示:为选用合适的切削速度,请参考刀具供应商提供的参数。. Haas控制器有一个标准的切削参数计算器。
问题
面铣刀加工后,产生左图的花纹(扫 刀现象),如何解决?

11 数控刀具及其工具系统

11 数控刀具及其工具系统

20
容屑槽圆弧半径r=2-5mm。当立铣刀直径较大时,还可制 成不等齿距结构,以增强抗振作用,使切削过程平稳。
标准立铣刀的螺旋角β为40º ~45º (粗齿)和30º ~35º (细齿),套式结构立铣刀的β为15º ~25º 。 直径较小的立铣刀,一般制成带柄形式。Φ2~Φ71 mm 的立铣刀制成直柄;Φ6~Φ 63 mm的立铣刀制成莫氏 锥柄;Φ25~Φ80 mm的直铣刀做成7:24锥柄,内有螺 孔用来拉紧刀具。但是由于数控机床要求铣刀能快速自 动装卸,故立铣刀柄部形式也有很大不同,一般是由专 业厂家按照一定的规范设计制造成统一形式、统一尺寸 的刀柄。直径为Φ40~ Φ160的立铣刀可做成套式结构。
9
机夹可转位刀具在固定不重磨刀片时通常采用螺钉、 螺钉压板、杠销或楔块等结构。(如图10-15)
10
常用外圆可转位车刀类型如图10—16所示。
11
车刀上的硬质合金可转位刀片按(GB/12076 1987)规定有: 等边等角(如正方形、正三角形、正五边形等)、 等边不等角(如菱形)、 等角不等边(如矩形)、 不等角不等边(如平行四边形) 圆形等5种(如图10—17所示)
17
除上述两点之外,铣刀切削刃的几何角度参数的选择及 排屑性能等也非常重要。切屑粘刀形成积屑瘤在数控铣 削中是十分忌讳的。总之,根据被加工工件材料的热处 理状态、切削性能及加工余量,选择刚性好,耐用度高 的铣刀,是充分发挥数控铣床的生产效率和获得满意加 工质量的前提。 2.铣刀的种类
铣刀种类很多,这里只介绍几种在数控机 床上常用的铣刀。 (1)面铣刀如图10-21所示,面铣刀的圆 周表面和端面上都有切削刃,,端部切 削刃为副切削刃。面铣刀多制成套式镶 齿结构,刀齿材料为高速钢或硬质含金, 刀体为40Cr。

刀具的系统、分类、材料.

刀具的系统、分类、材料.

刀具切削部分的材料要求:
要有高的硬度和耐磨性
要有足够的强度和韧性 要有高耐热性 较好的导热性
良好的工艺性
W系高速钢 高速钢 Mo系高速钢 钨钴类
数 控 刀 具 的 材 料
硬质合金
钨钛钴类 钨钛钽(铌)钴类
纯氧化铝类(白色陶瓷)
陶瓷 SiN添加类(黑色陶瓷)
立方氮化硼(CBN) 聚晶金刚石(PCD)
新型 硬质 合金
目前硬制合金的颗粒尺寸大小
粗糙型 4-6μm 中等型 2-4μm 精细型 1-2μm 亚超细型 0.5-0.9μm 超细型 0.2-0.5μm
平均粒度 4.5μm 3.2μm 1.5μm 0.8μm 0.5μm
刀具
-----工业的牙齿
瑞利公司-技术质量部
2011年3月14日
目录
第一章 第二章 第三章
知识点
刀具的系统、分类、材料 刀具参数(钻头、铣刀、铰刀) 刀具设计、涂层、面铣刀
课时
0.8H 1.2H
0.8H
第四章
刀具使用问题及对策
1.2H
第一章
• 刀具系统 • 数控机床上所使用的数控刀具已经不是普 通机床“一机一刀”的模式,而是多种不 同类型的刀具同时在数控机床上轮换使用 ,来达到自动换刀和快速换刀的目的。 • 因此,对“数控刀具”的含义应该理解为 “数控刀具系统”。
数控刀具系统除了包括机床的自动换刀机构外, 为了保证刀具的可互换性,还必须有刀柄和工具 系统。
刀柄的作用有: 准确地安装各种刀具; 满足在机床主轴上的自动松开和拉紧定位; 在刀库中的存储识别; 机械手的夹持。
链轮式自动换刀系统
转盘式自动换刀系统
机械手夹持
常用刀柄
面铣刀刀柄

数控刀具介绍课件

数控刀具介绍课件

数控刀具在医疗器械领域的应用 可以提高加工效率和精度,降低 废品率,提高产品质量和降低成
本。
05
数控刀具的发展趋势与挑 战
数控刀具的发展趋势
向高效化发展
为提高加工效率,数控刀具正朝着高效化方向发展,如高速切削 、硬切削等。
智能化与自动化
随着智能制造技术的发展,数控刀具的智能化与自动化成为趋势, 如智能刀具、自动换刀等。
性,延长刀具使用寿命。
03
数控刀具的制造工艺
数控刀具的制造流程
粗加工
对刀具毛坯进行粗加工,去除 多余的材料。
热处理
对刀具进行热处理,提高刀具 的硬度和耐磨性。
选材与设计
选择适合制造刀具的材料和设 计刀具结构。
精加工
对刀具进行精细加工,使刀具 达到要求的尺寸和精度。
涂层处理
在刀具表面涂覆硬质合金或陶 瓷涂层,提高刀具的切削性能 。
04
数控刀具的应用领域
数控刀具在机械加工中的应用
数控刀具在机械加工中应用广泛,主要用于各类零件的切削加工,如车、铣、钻、 刨等。
数控刀具可以加工各种材料,包括钢、铸铁、有色金属、非金属等,满足机械加工 的各种需求。
数控刀具在机械加工中具有高精度、高效率、高稳定性的特点,可以提高加工质量 和生产效率。
通过表面涂层技术,提高 刀具表面的耐磨、耐热、 抗氧化等性能。
常用数控刀具材料
高速钢
具有较好的红硬性和耐磨性, 常用于制造钻头、铣刀等。
硬质合金
具有较高的硬度、耐磨性和抗 氧化性,常用作刀片和铣刀的 材料。
陶瓷
具有高硬度、耐磨性和耐热性 ,适用于加工钢铁、铸铁等硬 质材料。
金刚石
具有极高的硬度,适用于加工 光学玻璃、半导体等高硬材料

学习园地:工具系统(一)

学习园地:工具系统(一)

学习园地:⼯具系统(⼀)第⼋章⼯具系统第⼀节⼯具系统⼀、⼯具系统的简介把通⽤性较强的⼑具和配套装夹的⼯具系列化、标准化,就成为通常所说的⼯具系统。

也就是说,⼯具系统是要求与数控机床配套的⼑具必须可快换和⾼效切削⽽发展起来的,是⼑具与机床的接⼝(见图8-1)。

除⼑具本⾝外,还包括实现⼑具快换所必需的定位、夹紧、抓拿及⼑具保护等机构,⽽⼑柄是机床和⼑具的最后连接环节,对整个⼯具系统的性能有着很重要的作⽤。

由于在⾼速切削状态下,⼯具系统受到离⼼⼒的影响,因此要求⼯具系统有更⼩的质量、更⾼的平衡精度和具有保持夹紧⼒的能⼒。

为此,各⼤⼑具⼚商纷纷推出新型⼯具系统(见图8-2),以适应对⾼速、重载切削的加⼯要求。

数控机床⼯具系统除具备普通⼯具的特性外,主要有以下要求:(1)精度要求。

较⾼的换⼑精度和定位精度。

(2)刚度要求。

数控加⼯常常⼤进给量,⾼速强⼒切削,要求⼯具⾼刚性。

(3)装卸调整⽅便的要求。

(4)标准化、系列化和通⽤化的要求。

此“三化”便于⼑具在转塔和⼑库上的安装,简化机械⼿的结构和动作,还能降低⼑具制造成本,减少⼑具数量,扩展⼑具的适⽤范围,有利于数控编程和⼯具管理。

⼆、⼯具系统的分类(⼀) 按结构分类数控机床⼯具系统分为镗铣类数控⼯具系统和车床类数控⼯具系统。

它们主要有两部分组成:⼀是⼑具部分,⼆是⼯具柄部(⼑柄)、接杆(接柄)和夹头等装夹⼯具部分。

镗铣类数控⼯具系统按结构⼜分为整体式⼯具系统(TSG)和模块式⼯具系统(TMG)。

1. 整体式结构(TSG⼯具系统)整体式⼯具系统(见图8-3)的⼑具柄部与夹持⼑具的⼯作部分连成⼀体,这种⼑柄刚性较好且精度较⾼,但对机床与零件的变换适应能⼒差,为了适应零件与机床的变换,⽤户必须储备各种规格的⼑柄,使得品种繁多,管理不便,因此⼑柄的利⽤率较低。

2. 模块式结构(TMG⼯具系统)模块化⼯具系统(见图8-4)是⼀种⽐较先进的⼯具系统,其每把⼑柄都可通过各种系列化的模块组装⽽成,针对加⼯不同的零部件和使⽤机床,采取不同的组装⽅案,可以获得多种⼑柄系列,从⽽提⾼了⼑柄的适应能⼒和利⽤率,具有经济、灵活、快速、可靠、通⽤性强等特点,但是由于⼑柄在使⽤过程中要与各类和多件模块组装,因⽽其精度不如整体式结构。

数控刀具精品PPT课件

数控刀具精品PPT课件
14
数控刀具的材料 •按用途可分为:通用高速钢和高性能高速钢。 •按制造工艺可分为: 熔炼高速钢、粉末冶金高速钢和
表面涂层高速钢。
•按基本化学成份可分为: 钨系和钼系。
15
数控刀具的材料
•通用型高速钢
W18Cr4V(18-4-1)由于钨价高,热塑性差,碳化物分布 不均匀等原因,目前国内外已很少采用。
它既适用于加工脆性材料,又适用于加工塑性材料。
数字越小,硬度越高但韧性越低
19
数控刀具的材料---硬质合金切削材料
❖ 硬质合金是一种主要由不同 的碳化物和粘结相组成的粉 末冶金产品。
❖ 硬质合金很硬。其主要碳化 物有:

- 碳化钨

- 碳化钛

- 碳化钽

- 碳化铌
(WC) (TiC) (TaC) (NbC)
12
数控刀具的材料
高速钢刀具
高速钢(HSS)刀具过去曾经是切削工具的主流,随 着数控机床等现代制造设备的广泛应用,大力开发了 各种涂层和不涂层的高性能、高效率的高速钢刀具, 高速钢凭藉其在强度、韧性、热硬性及工艺性等方面 优良的综合性能,在切削某些难加工材料以及在复杂 刀具,特别是切齿刀具、拉刀和立铣刀造中仍有较大 的比重。但经过市场探索一些高端产品逐步已被硬质 合金工具代替。
6
数控刀具的分类
按照切削工艺分:
车削刀具:外圆、内孔、螺纹、成形车刀等 车削刀具图片
铣削刀具:面铣刀、立铣刀、螺纹铣刀等
铣削刀具图片
钻削刀具:钻头、铰刀、丝锥等 镗削刀具:粗镗刀、精镗刀等
钻削刀具图片 镗削刀具图片
7
数控刀具的分类
外圆车刀
内孔车刀
螺纹车刀
常用车刀
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
17
除上述两点之外,铣刀切削刃的几何角度参数的选择及 排屑性能等也非常重要。切屑粘刀形成积屑瘤在数控铣 削中是十分忌讳的。总之,根据被加工工件材料的热处 理状态、切削性能及加工余量,选择刚性好,耐用度高 的铣刀,是充分发挥数控铣床的生产效率和获得满意加 工质量的前提。
2.铣刀的种类
铣刀种类很多,这里只介绍几种在数控机 床上常用的铣刀。
要满足车刀圆弧刃的半径处处等距,则必须保证该圆弧刃 具有很小的圆度误差,一般采用特殊的制造工艺(如光学曲 线磨削等)加工。
圆弧刀刀具参数的设置(如图 10-20)
x——刀尖在x轴方向的位置
z——刀尖在z轴方向的位置
I——刀尖半径
L——刀头长
16
铣削加工刀具的选择
1.对刀具的基本要求
