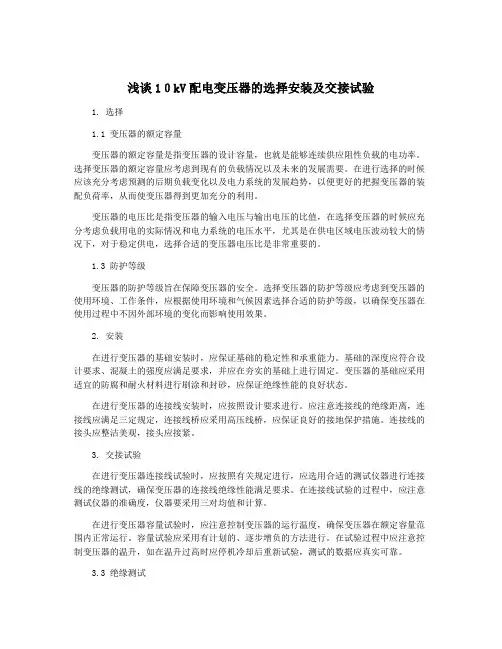

浅谈10kV配电变压器的选择安装及交接试验
在我国进入21世纪的新时期，随着我国电力事业的发展和电网改造的深入，作为电力系统中关键的设备，配电变压器的选择及安装显得尤为重要。

本文就如何合理选择10kV配电变压器以及其安装的正确方式进行了阐述。

标签：10kV配电变压器;农网改造;选择;安装
引言
配电变压器作为直接向终端用户供电的设备，一般安装在电力用户密集区域，由于这部分区域线路、元件相互交叉，给变压器的安装提升了一定难度，因此，提高配电设备安装质量及准确可靠的交接试验，是保证配电网安全运行，保障优质电能输送的有效手段。

通过探究10kV配电变压器的安装技术及交接试验技术，为电力建设工作的高效开展提供了一些参考和借鉴，也适用于高职电力类院校电气设备安装检修及试验的高技能人才培训。

1 10KV配电变压器选择安装
1.1容量选择
我们都知道，变压器的运行应该考虑其经济性，而变压器容量与负荷是否匹配直接决定着变压器的经济运行效果。

容量小会致使变压器超载运行，会缩短变压器寿命，更甚者可能烧毁变压器;容量过大不仅一次性投资大，而且还会导致功率因数下降和空载损耗增大。

所以，选择变压器容量应从变压器的容量是否得到充分利用、变压器的运行是否经济并有留有发展余地这两个方面考虑。

在城乡电力建设中，应以现有负荷为基础，根据整个城乡用电的具体情况来选择变压器容量，同时，要兼顾考虑随着人们物质生活日益丰富带来对电力的需求不断增长，做出预见性判断进行选择。

在工程中，容量通常从当前负荷的50%～70%，并考虑到5～10年的负荷增长需求来选择，比如现有用电量较大或条件比较好的城市、小区，可以考虑子母变压器进行供电，以满足不同季节和时间的需求。

1.2 10KV配电变压器安装位置的选定
配电变压器（本文简称变压器）应安装在其供电范围的负荷中心，且供电半径小于5OOm。

应按照“小容量、密布点、短半径”的原则配置变压器。

选择变压器安装位置一般应考虑以下因素。

（l）变压器安装位置必须安全可靠，并且便于运输和吊装、检修，同时符合城乡发展规划要求。

（2）应避开蒸汽等温度及湿度较高的场所，并且应远离火炉等高温场所。

（3）应远离储存爆炸物及可燃物的仓库;应远离盐雾、腐蚀性气体及灰尘较多的场所。

（4）应选择在涨潮或河水泛滥等情况下不被水淹的场所。

（5）应选择在没有剧烈震动的场所。

（6）如下几种电杆上不能安装变压器。

①大转角杆、分支杆和装有柱上断路器、隔离开关、高压引下线及电缆的电杆。

②低压架空线及接户线较多的电杆。

③不易巡视、检查、
测负荷和检修吊装变压器的电杆。

1.3 10KV配电变压器安装
农网改造后，大多是使用双杆柱上安装变压器，两杆的根开为2m 。

对于10KV 配电网中杆架上面安装变压器，一般需要将最大容量控制在400KV A 以内，两杆的中心间距为2.5m 。

配电变压器台架用两条或四条槽钢同定于两电杆上，台架与地面的距离不低于2.5m ，台架的平面坡度不大于1/100，变压器底座与台架用螺栓连接。

腰栏需要使用直径大于等于4m m 的铁线进行两圈以上的牢固缠绕，腰栏与带电部分的距离要大于等于0.2m 。

最后需注意的是，应该在变压器高压柱头的上部进行防鼠罩安装并且及时悬挂有关的警示牌。

1.4跌落式熔断器的安装
在极短时间内将熔丝熔断，利用这种方式可以减小对于配电变压器的破坏程度，并且熔断器距离地面的直线距离应该高于 4.5m ，相邻熔断器间要有大于0.5m 水平距离，为了进一步使得熔丝管在操作和熔丝熔断后依然可以正常地跌落下来，地面垂线和熔管轴线之间需要有15°～30°角。

低压侧熔断器的底部应该与地面保持超出3.5m 的距离，对地的距离要大于等于0.2m 。

在选择有关跌落式熔断器装置的开关熔丝时可以根据以下标准进行选择：在配电变压器的内部以及高、低压出线管一旦出现短路现象可以理解熔断，熔丝熔断时间应该控制在0.1s以内。

配电变压器的容量若低于100kV·A，高压侧一次的熔丝的额定电流应该是2～3倍的变压器容量的额定电流;反之，容量高于100kV·A的，高压熔丝的额定电流是1.5～2倍的变压器容量的额定电流。

2 10kV变压器交接试验
2.1试验方面的注意事项
当前确定安装方案之后，在安装方案具体的落实之前，需要对待选的方案进行试验，并结合试验的结果，从安全性、经济性和环保性以及便利性等方面，切实加强安装方案的优化和完善，尤其是通过试验对方案的可行性进行论证时，必须科学而又全面，考虑可能出现的多种情况，才能更好地确保配电变压器的接地装置安装质量。

2.2 10 kV 配电变压器变比及接线组别检查
常用双电压表法和变比电桥法测量变比。

目前，使用最多的测试设备是基于变比电桥法的“变压器变比和连接组别自动测试仪”，该测试仪具备体积小、质量轻、准确度高、测量范围宽、便于操作等特点，极大减轻了试验人员的工作强度，提高了工作效率。

按铭牌指示检查配电变压器各分接开关位置上的变比，变比偏差要求小于±0.5%，接线组别要求与铭牌一致。

2.3 10kV配电变压器容量测试
配电变压器容量测试是防止小容量贴大标、大容量贴小标、用老旧型号假充新型号的重要手段。

目前，城乡新安装配电变压器大多数情况下均要求进行容量测试，可以通过“变压器容量测试仪”实现，测试结果与铭牌标示容量误差不超过±10%即为合格。

由于测试仪在测试原理上存在某些不合理的地方，可通过损耗比较法、阻抗电压法、三元素法（综合了变压器的阻抗电压、空载损耗和负载损耗综合判断配变的容量）、在线监测法等方法判断配电变压器的容量，此处不再一一赘述。

2.4接地电阻阻值方面的注意事项
在配电变压器接地装置安装与试验过程中，应对接地电阻的阻值进行科学合理的确定。

因为其电阻的大小，将直接影响供电质量。

尤其是当其接地电阻较大时，亦或是接地电线存在断线故障时，将可能因为异常的供电电压导致设备被烧毁，进而影响人员的安全，所以必须引起高度重视。

一般而言，主要是结合配电变压器的容量对其接地电阻进行确定。

2.5绝缘电阻和吸收比的测量
绝缘电阻是反映绝缘性能的最基本的指标之一，能有效地反映变压器整体绝缘情况，特别是变压器整体受潮和脏污、变压器油严重劣化或严重热老化等缺陷。

在工程中，通常连同套管一起测量变压器绕组的绝缘电阻和吸收比，包括低压绕组对高压绕组和接地的接地电阻，高压绕组对低压绕组和接地的接地电阻，高压绕组与低压绕组之间的接地电阻。

使用 2 500 V 兆欧表进行测量，测试结果不小于300 MΩ，吸收比不小于 1.3。

测试中应注意的问题是完成一个部位的测试要充分放电后方可改测另一个测试部位。

由于绝缘电阻是随温度上升而减小的，因此必须记录测量时的温度，当测量温度与出厂试验或上次试验时温度不同时，可以根据以下公式进行换算：式（1）中：R 1 和R 2 分别为温度t 1 和t 2 时的绝缘电阻值，测试结果不低于上次测试值的70%即为合格。

结语
配电变压器的选择及安装尤为重要。

选择和安装配电变压器，对配电网的稳定安全运行具有非常重要的作用。

近年來，随着农网改造工程的实施，配电网系统具有合理的结构，可靠性及供电安全也具有很好的保障。

参考文献
[1]苏秋彦.探讨农网建设中10kV配电变压器选择及安装[J].中国新技术新产品，2012.
[2]郭健，金平，房淑华，金承祥，李宁.双输出移相配电变压器抑制输出电压畸变特性[J].南京航空航天大学学报，2012.
[3]陈振.农网建设中10kV配电变压器的选择及安装[J].中国城市经济，2011.。
