示波器的原理和使用 实验报告
示波器原理及应用实验报告

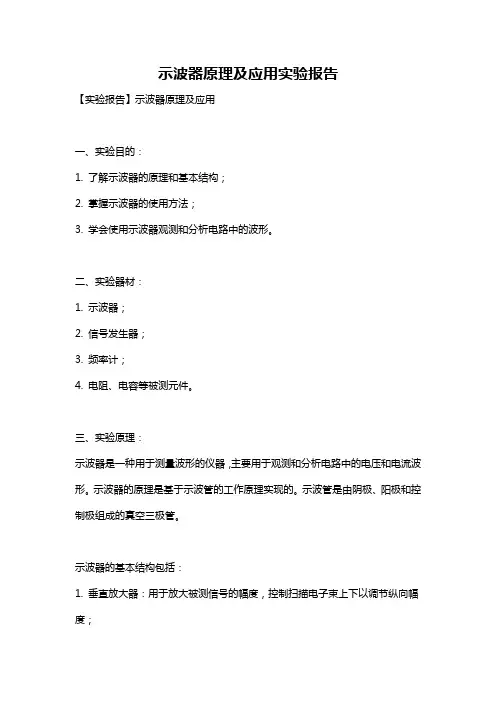

示波器原理及应用实验报告【实验报告】示波器原理及应用一、实验目的：1. 了解示波器的原理和基本结构；2. 掌握示波器的使用方法；3. 学会使用示波器观测和分析电路中的波形。
二、实验器材：1. 示波器；2. 信号发生器；3. 频率计；4. 电阻、电容等被测元件。
三、实验原理：示波器是一种用于测量波形的仪器，主要用于观测和分析电路中的电压和电流波形。
示波器的原理是基于示波管的工作原理实现的。
示波管是由阴极、阳极和控制极组成的真空三极管。
示波器的基本结构包括：1. 垂直放大器：用于放大被测信号的幅度，控制扫描电子束上下以调节纵向幅度；2. 水平放大器：用于控制电子束的水平扫描速度，调节波形的时间长度；3. 感应线圈：产生偏转磁场，控制电子束的扫描方向；4. 扫描发生器：产生水平方向上的扫描信号；5. 显示屏：显示波形。
四、实验步骤：1. 将信号发生器的输出连接到示波器的输入端，调节信号发生器的频率和幅度，观察示波器显示屏上的波形。
2. 调节示波器的水平和垂直放大器，观察波形的变化。
3. 使用示波器观察不同电阻和电容下的电路波形，分析其特点和影响因素。
五、实验结果及分析：根据实验步骤，我们可以观察到以下现象：1. 通过调节信号发生器的频率和幅度，可以观察到不同频率和幅度的波形。
2. 调节示波器的水平和垂直放大器，可以改变波形的幅度和时间长度。
3. 在不同电阻和电容下的电路中，波形的频率和幅度会发生改变，这与元件的特性和参数有关。
六、实验结论：通过实验，我们深入了解了示波器的原理和基本结构，并掌握了示波器的使用方法。
我们可以利用示波器观察和分析电路中的波形，了解电压和电流的变化情况，从而对电路的工作状态进行评估和改进。
七、实验总结：示波器在电子技术和通信领域有着广泛的应用，可以用于观测和分析各种信号波形，帮助工程师进行故障排查和信号调试。
掌握示波器的使用方法对于电子技术爱好者和专业工程师来说都是非常重要的。
示波器的原理与应用实验报告
示波器的原理与应用实验报告1. 实验目的本实验旨在通过示波器的实际应用，掌握示波器的原理和使用方法。
2. 实验器材示波器、信号发生器、电阻、电容、电感、直流电源等。
3. 实验原理示波器是一种用于测量和显示电信号的仪器。
其主要原理是通过对电信号进行采样、放大和显示，从而可以观察到电信号的波形、幅值、频率和相位等特征。
示波器内部通常包括水平扫描电路、垂直放大电路、触发电路和显示器。
水平扫描电路控制示波器的水平扫描速度，垂直放大电路控制信号的放大倍数，触发电路用于确定信号观测的起始点，显示器则将所得到的信号转化为可见的波形。
4. 实验步骤4.1 将示波器连接到电源并开启，确保各通道开关处于关闭状态。
4.2 使用信号发生器产生一个正弦波信号，并将其输出连接到示波器的CH1通道。
4.3 调节示波器的触发电路，使得信号的起始点稳定在显示器上。
4.4 调节示波器的垂直放大电路，观察信号的波形特征。
4.5 调节示波器的水平扫描电路，观察信号的波形随时间的变化。
4.6 更换不同频率、幅值和相位的信号源，重复步骤4.2至4.5，观察不同信号的波形特征。
5. 实验结果与分析通过实验，我们成功观察到了不同频率、幅值和相位的信号的波形特征。
我们发现，较高频率的信号在示波器上显示的波形更为密集，而较低频率的信号则显示出较为稀疏的波形。
另外，我们还发现幅值和相位对波形的形态也有很大的影响。
6. 实验总结通过本实验，我们初步了解了示波器的原理和使用方法，并成功观察到了不同信号的波形特征。
示波器作为一种常用的实验仪器，在电子工程、通信、测量等领域有着广泛的应用。
通过掌握示波器的原理和使用方法，我们可以更准确地测量和分析电信号，提高实验和工程设计的效率和质量。
示波器的原理与使用实验报告
示波器的原理与使用实验报告示波器是一种常见的电子测量仪器，用于观察和分析电信号的波形。
它在电子工程、通信工程、物理实验等领域有着广泛的应用。
本文将介绍示波器的原理和使用方法，并结合实验报告，详细说明示波器的操作步骤和注意事项。
一、示波器的原理示波器的原理基于电压-时间的图形显示原理，通过将电压信号转换为电流信号，再通过电流信号驱动示波器的竖直偏转系统，使得电压信号的波形能够在示波器屏幕上显示出来。
同时，示波器的水平偏转系统可以控制波形的时间轴，从而实现对信号频率和时间关系的观测。
二、示波器的使用方法1. 准备工作在使用示波器之前，需要先将电压信号输入示波器。
可以通过信号发生器、电源等设备提供电压信号，或者直接将待测电路的信号接入示波器的输入端口。
2. 示波器的调节示波器的调节主要包括垂直和水平调节。
垂直调节用于调整信号的幅度，通过调节示波器的增益和偏移量来使波形在屏幕上适当显示。
水平调节用于调整信号的时间轴，通过调节示波器的时间基准和扫描速率来控制波形的水平位置和宽度。
3. 观察波形调节好示波器后，可以开始观察波形。
示波器屏幕上显示的波形可以是正弦波、方波、脉冲波等不同形式的信号。
通过观察波形的峰值、周期、频率等参数，可以对电路或信号进行分析和判断。
4. 测量信号示波器不仅可以观察波形，还可以进行一些基本的信号测量。
例如，可以通过示波器的游标功能测量信号的幅度、频率、周期等参数。
此外，示波器还可以进行波形的存储和回放，方便后续的数据分析和处理。
三、实验报告为了更好地理解示波器的原理和使用方法，我们进行了一次实验。
实验的目的是观察不同频率下的正弦波信号，并学习如何使用示波器进行测量和分析。
实验步骤：1. 连接电路首先，我们将信号发生器的输出端口与示波器的输入端口相连，确保信号能够正确地输入示波器。
2. 调节示波器根据实验要求，我们调节示波器的增益和偏移量，使得波形在屏幕上适当显示。
同时，调节示波器的时间基准和扫描速率，使得波形的时间轴能够清晰可见。
示波器实验报告(共7篇)

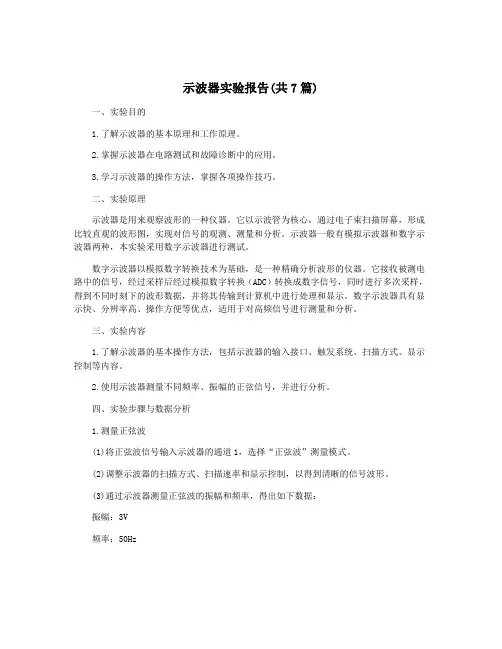

示波器实验报告(共7篇)一、实验目的1.了解示波器的基本原理和工作原理。
2.掌握示波器在电路测试和故障诊断中的应用。
3.学习示波器的操作方法，掌握各项操作技巧。
二、实验原理示波器是用来观察波形的一种仪器。
它以示波管为核心，通过电子束扫描屏幕，形成比较直观的波形图，实现对信号的观测、测量和分析。
示波器一般有模拟示波器和数字示波器两种，本实验采用数字示波器进行测试。
数字示波器以模拟数字转换技术为基础，是一种精确分析波形的仪器。
它接收被测电路中的信号，经过采样后经过模拟数字转换（ADC）转换成数字信号，同时进行多次采样，得到不同时刻下的波形数据，并将其传输到计算机中进行处理和显示。
数字示波器具有显示快、分辨率高、操作方便等优点，适用于对高频信号进行测量和分析。
三、实验内容1.了解示波器的基本操作方法，包括示波器的输入接口、触发系统、扫描方式、显示控制等内容。
2.使用示波器测量不同频率、振幅的正弦信号，并进行分析。
四、实验步骤与数据分析1.测量正弦波(1)将正弦波信号输入示波器的通道1，选择“正弦波”测量模式。
(2)调整示波器的扫描方式、扫描速率和显示控制，以得到清晰的信号波形。
(3)通过示波器测量正弦波的振幅和频率，得出如下数据：振幅：3V频率：50Hz(4)分析得出，正弦波是具有一定周期性的波形，它的幅度和频率可以通过示波器的测量得到。
在实际电路测试和故障诊断中，正弦波可以用作交流信号的测试，并可以通过触发系统实现高精度数据的采样和分析。
2.测量直流信号电压：5V3.测量矩形波和脉冲信号(3)通过示波器测量矩形波和脉冲信号的各项参数，如上升沿和下降沿时间、占空比等，得到实验数据。
五、实验结果本次实验使用数字示波器测量了不同频率、振幅的正弦信号、直流信号、矩形波信号和脉冲信号。
通过对示波器的操作和分析，得出了对信号波形的各项参数，进一步理解了示波器的原理和工作方式，并掌握了数字示波器的操作和应用技巧。
示波器原理及应用研究实验报告
示波器原理及应用姓名 学号 日期一、 实验目的：了解通用电子示波工器工作原理的基础上，学会正确使用示波器测量各种电参数的方法。
二、实验原理：见课本三、实验设备：1、函数信号发生器，数量2台；2、双踪示波器，数量1台。
四、实验内容：1、作好使用示波器前的调亮、聚焦、校正等准备工作。
2、测量如下的各种波形参数，写出简要步骤（1）方波：测量上升时间r t上升时间r t = 上升沿格数×扫描时基刻度÷5测量下降时间f t 下降时间f t = 下降沿格数×扫描时基刻度÷5（2）正弦波： 测量重复周期0T 及电压峰—峰值P P U -。
电压峰—峰值P P U-= 波峰到波谷的格数×垂直幅度刻度重复周期0T = 单周期的格数×扫描时基刻度（3）三角波： 测量波形对称度b aT T信号源输出三角信号并读数上升时间a T =上升沿格数×扫描时基刻度下降时间b T =下降沿格数×扫描时基刻度3、显示波形的观测：（1）选择不同的触发极性（2）选择不同的扫描速度（3）观察交替扫描和断续扫描（4）观察波形叠加（5）观察任意两种波形的y x -合成图形x-合成图形观察方波和正弦波的yx-合成图形观察两个同频正弦波的y调节其中一个正弦波的幅度并观察五、思考题：1．当利用示波器观测某一直流信号时，示波器的输入耦合方式，触发耦合方式和扫描方式应如何选择？2．什么是李沙育图形？当x偏转板上无扫描信号时，你能在荧光屏上看见什么？。
示波器原理与使用实验报告

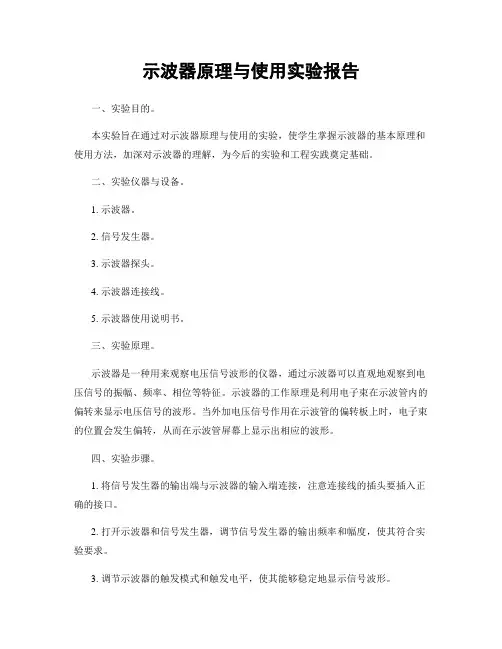

示波器原理与使用实验报告一、实验目的。
本实验旨在通过对示波器原理与使用的实验，使学生掌握示波器的基本原理和使用方法，加深对示波器的理解，为今后的实验和工程实践奠定基础。
二、实验仪器与设备。
1. 示波器。
2. 信号发生器。
3. 示波器探头。
4. 示波器连接线。
5. 示波器使用说明书。
三、实验原理。
示波器是一种用来观察电压信号波形的仪器，通过示波器可以直观地观察到电压信号的振幅、频率、相位等特征。
示波器的工作原理是利用电子束在示波管内的偏转来显示电压信号的波形。
当外加电压信号作用在示波管的偏转板上时，电子束的位置会发生偏转，从而在示波管屏幕上显示出相应的波形。
四、实验步骤。
1. 将信号发生器的输出端与示波器的输入端连接，注意连接线的插头要插入正确的接口。
2. 打开示波器和信号发生器，调节信号发生器的输出频率和幅度，使其符合实验要求。
3. 调节示波器的触发模式和触发电平，使其能够稳定地显示信号波形。
4. 使用示波器探头对待测电路进行连接，观察并记录波形。
5. 根据实验要求，对示波器进行相应的设置和调节，以获得所需的波形。
五、实验结果与分析。
通过实验观察，我们可以清晰地看到信号波形的振幅、频率和相位等特征。
根据示波器屏幕上显示的波形，我们可以对待测电路的工作状态进行分析和判断。
在实验中，我们还可以通过改变示波器的触发模式和触发电平来观察波形的变化，进一步加深对示波器的理解。
六、实验总结。
通过本次实验，我们深入了解了示波器的原理和使用方法，掌握了示波器在实际工程中的应用。
示波器作为一种重要的测试仪器，在电子电路实验和工程实践中具有广泛的应用价值。
因此，掌握示波器的原理和使用方法对于电子工程技术人员来说是非常重要的。
希望通过本次实验，能够加深对示波器的理解，为今后的学习和工作打下坚实的基础。
七、参考资料。
1. 《电子技术基础》。
2. 《示波器使用说明书》。
至此，本次示波器原理与使用实验报告完毕。
示波器原理与使用实验报告
实验报告：示波器原理与使用一、实验目的1. 理解示波器的原理及使用方法。
2. 学习观察模拟信号的波形。
3. 掌握示波器的正确操作。
二、实验原理示波器是一种常用的电子测量仪器，可以显示电信号的变化过程。
其基本原理是利用电子束在垂直方向上扫描，以实现信号的实时显示。
当信号通过一个耦合电路进入示波器后，电子束会受到调制，形成可识别的波形。
然后，这些波形会在荧光屏上显示出来。
三、实验步骤1. 准备实验：连接示波器、信号源、被测电路等设备。
确认设备正常工作，如电源、调节旋钮等。
2. 调整示波器的垂直和水平偏转：调整垂直偏转旋钮，使荧光屏上的光点上下移动；调整水平偏转旋钮，使光点左右移动。
3. 调整扫描速度：根据信号频率，调整扫描速度，使波形稳定显示。
4. 调整信号幅度：通过调整信号源的幅度，使波形在合适的位置显示。
5. 观察并记录实验结果：观察并记录不同信号源的波形，记录信号频率、幅度等参数。
6. 关闭设备，整理实验数据。
四、实验结果与分析在本次实验中，我们使用了不同频率和幅度的正弦波信号作为输入，观察了示波器上显示的波形。
实验结果表明，示波器能够清晰地显示出输入信号的波形，并且可以方便地调整信号幅度和扫描速度。
此外，我们还发现示波器的灵敏度和稳定性都非常出色，可以满足各种实验需求。
五、实验总结通过本次实验，我们深入了解了示波器的原理与使用方法。
在实际操作过程中，我们学会了如何调整示波器的垂直和水平偏转、扫描速度以及信号幅度等参数。
通过观察不同信号源的波形，我们进一步理解了电信号的变化过程。
此外，我们还认识到示波器在电子测量领域的重要地位，为后续的实验和科研工作打下了坚实的基础。
在未来的实验中，我们可以继续探索示波器的其他功能和应用场景。
例如，通过接入不同的电路元件，观察不同类型信号的波形；或者利用示波器进行频率响应分析、相位差测量等复杂实验。
总之，示波器作为一种重要的电子测量仪器，将在我们的科研工作中发挥越来越重要的作用。
示波器的原理和使用实验报告
示波器的原理和使用实验报告示波器是一种用来显示电信号波形的仪器，是电子测量仪器中的重要设备之一。
它可以将电压随时间变化的波形显示在示波器的屏幕上，通过观察波形的形状和幅度来判断电路中的各种故障和参数。
本实验将介绍示波器的原理和使用方法，并进行相应的实验报告。
一、示波器的原理。
示波器的原理主要包括示波器的工作原理和示波器的基本组成部分。
1. 示波器的工作原理。
示波器的工作原理是利用电子束在示波管内移动的方式，将电压信号转换成屏幕上的波形。
当电压变化时，电子束的位置也随之变化，从而在示波管屏幕上形成相应的波形。
这种原理使得示波器能够直观地显示电压信号的波形，便于工程师进行观察和分析。
2. 示波器的基本组成部分。
示波器的基本组成部分包括示波管、水平和垂直放大器、触发电路和扫描电路等。
其中，示波管是示波器的核心部件，它能够将电压信号转换成可见的波形；水平和垂直放大器则负责调节波形的幅度和时间；触发电路用于控制波形的稳定显示；扫描电路则负责控制电子束在示波管屏幕上的移动。
二、示波器的使用方法。
示波器的使用方法主要包括示波器的基本操作和示波器的应用技巧。
1. 示波器的基本操作。
示波器的基本操作包括开机、调节水平和垂直放大器、设置触发电路和选择扫描方式等。
在使用示波器时，首先需要将电压信号输入示波器，然后通过调节水平和垂直放大器来调整波形的幅度和时间；接着设置触发电路和选择合适的扫描方式，最终就可以在示波器屏幕上观察到电压信号的波形。
2. 示波器的应用技巧。
示波器的应用技巧主要包括观察波形的稳定性、调节触发电路的灵敏度和选择合适的扫描方式等。
在观察波形时，需要注意波形的稳定性，避免出现抖动或失真的情况；同时，调节触发电路的灵敏度能够使波形显示更加清晰；选择合适的扫描方式则可以更好地显示不同频率的波形。
三、实验报告。
在实验中，我们使用示波器对不同的电路进行了测试，并记录下相应的实验报告。
通过实验，我们发现示波器能够准确地显示电压信号的波形，并且能够帮助我们快速地分析电路中的问题和参数。
大学物理实验报告示波器的使用
大学物理实验报告示波器的使用引言示波器是一种常用于实验室、工程领域的仪器，用于观察电信号波形的仪器。
在物理实验中，示波器常常被用来测量和显示电压、电流和频率等物理量，能够直观地观察到波形的变化。
本实验将重点介绍示波器的基本原理、操作方法和使用技巧。
一、基本原理示波器主要由示波管、水平和垂直系统以及触发系统组成。
1. 示波管示波管是示波器核心部件，通过控制电子束的运动和偏转，将电信号转化为可视化的波形。
示波管属于真空管，内部有阴极、阳极和偏转板等元件。
当加上适当的电压后，阴极会发射出电子，通过偏转板的控制，电子束会在荧光屏上形成一条亮线。
2. 水平和垂直系统水平和垂直系统分别用于控制示波器的水平和垂直方向上的偏转。
水平系统负责控制时间轴的水平位置和扫描速率，而垂直系统则负责控制信号的垂直放大倍数和偏移量。
3. 触发系统触发系统用于控制示波器何时开始显示电信号。
通过触发电路的设置，可以使示波器在信号达到一定条件时进行显示，以确保波形的稳定性和重复性。
二、操作方法使用示波器需要注意以下几个关键步骤：1. 连接测试电路首先需要将待测信号的电路正确连接到示波器的输入端口。
一般示波器会有不同的通道，根据需要选择合适的通道连接测试电路。
2. 调节垂直和水平控制根据待测信号的幅值范围，调节垂直控制旋钮，使信号的波形适当放大或缩小。
同时，根据信号的频率和时间跨度，调节水平控制旋钮，使波形在示波器的屏幕上完整显示。
3. 设置触发条件根据需要，设置触发条件以确保信号的稳定显示。
可以设置触发电平、触发边沿和触发源等参数，使示波器在信号满足设定条件时开始显示。
4. 观察和分析波形将示波器的时间基准和垂直基准调整到合适的位置后，即可观察到待测信号的波形。
可以通过改变时间和垂直基准的位置，观察不同的波形细节，并对信号进行分析和测量。
三、使用技巧在实际操作示波器时，还有一些常用的技巧可以提高使用效果：1. 选择合适的探头示波器通常配备了多种类型的探头，如10:1和1:1的差分探头、高阻抗探头等。
示波器的原理及使用实验报告
示波器的原理及使用实验报告示波器的原理及使用实验报告引言：示波器是一种常用的电子测量仪器，广泛应用于电子工程、通信工程、医学、物理等领域。
本实验旨在通过对示波器的原理及使用进行研究，深入了解示波器的工作原理及使用方法。
一、示波器的原理示波器是一种能够显示电压随时间变化的仪器。
其原理基于电压信号的变化通过垂直放大器放大后，再通过水平放大器进行时间基准的调整，最终通过示波管将信号以波形的形式显示出来。
1. 垂直放大器：垂直放大器是示波器中的核心部分，其作用是将输入的电压信号放大到适合示波管显示的范围。
垂直放大器通常由放大器、直流耦合、交流耦合和可变增益控制等组成。
2. 水平放大器：水平放大器用于调整时间基准，控制波形在示波器屏幕上的水平位置和宽度。
水平放大器通常由时基控制、触发控制和扫描控制等组成。
3. 示波管：示波管是将放大后的电压信号以波形的形式显示在屏幕上的部分。
示波管通常由电子枪、偏转板和荧光屏等组成。
电子枪发射出的电子束经过偏转板的控制，最终在荧光屏上形成波形。
二、示波器的使用方法在实际使用示波器时，需要注意以下几个方面：1. 连接电路：首先需要将待测电路与示波器进行连接，确保电路正常工作并能够输出信号。
2. 调整垂直放大器：根据待测信号的幅度范围，适当调整垂直放大器的增益，使得波形能够在屏幕上完整显示。
3. 调整水平放大器：根据待测信号的频率范围，调整水平放大器的时间基准，使得波形在屏幕上的位置和宽度合适。
4. 设置触发源：示波器的触发功能可以使波形在屏幕上稳定显示。
根据待测信号的特点，设置合适的触发源和触发电平。
5. 观察波形：通过示波器的屏幕，可以清晰地观察到待测信号的波形。
可以通过调整示波器的控制按钮，如水平扫描控制、垂直偏移控制等，来获取更详细的波形信息。
6. 数据分析：示波器还可以通过测量功能，对波形的各种参数进行测量和分析，如频率、幅度、相位等。
结论：通过本次实验，我们深入了解了示波器的工作原理及使用方法。
示波器的原理和使用实验报告
示波器的原理和使用实验报告示波器是一种广泛应用于电子、通讯、医疗等领域的电子测量仪器，它可以显示电压信号的波形，并通过波形来分析电路的性能和工作状态。
本实验旨在通过对示波器的原理和使用进行深入了解，以便更好地应用示波器进行电路测试和分析。
一、示波器的原理。
1.示波器的基本原理。
示波器的基本原理是利用电子束在示波管内的偏转来显示电压信号的波形。
当电压信号作用于示波器的输入端口时，示波器将信号转换为电子束的偏转，从而在示波管屏幕上显示出对应的波形。
通过调节示波器的各种参数，可以更清晰地显示出波形的细节，如频率、幅值、相位等。
2.示波器的工作原理。
示波器的工作原理主要包括信号输入、垂直放大、水平放大、触发、显示等过程。
当电压信号进入示波器后，首先经过垂直放大电路放大信号幅值，然后经过水平放大电路控制波形在屏幕上的水平长度，触发电路用于控制波形的稳定显示，最终在示波管屏幕上显示出完整的波形。
二、示波器的使用。
1.示波器的基本操作。
示波器的基本操作包括设置触发模式、调节垂直灵敏度、选择耦合方式、调节水平扫描等。
在使用示波器时，首先需要根据被测信号的特点选择合适的触发模式，然后调节垂直灵敏度和耦合方式以确保波形的清晰显示，最后调节水平扫描以获得合适的时间分辨率。
2.示波器的高级功能。
除了基本操作外，示波器还具有许多高级功能，如自动测量、存储回放、频谱分析等。
这些功能可以帮助用户更方便地对信号进行分析和测量，提高工作效率和测试精度。
三、实验报告。
在本次实验中，我们通过对示波器的原理和使用进行学习和实践，掌握了示波器的基本工作原理和操作方法。
通过实际操作，我们成功地显示了不同频率、幅值的正弦波和方波信号，并对波形进行了详细的分析和测量。
同时，我们还利用示波器进行了频率测量、相位测量等实验，取得了良好的实验结果。
综上所述，示波器作为一种重要的电子测量仪器，在电子技术和通讯领域有着广泛的应用。
通过深入了解示波器的原理和使用，我们可以更好地应用示波器进行电路测试和分析，为工程实践提供有力支持。
示波器的原理和使用 实验报告
示波器的原理和使用实验报告示波器的原理和使用实验报告一、引言示波器是电子工程中常用的一种仪器，用于观测电信号的波形和测量信号的各种参数。
本实验旨在探究示波器的原理和使用方法，以提高我们对电信号的理解和实验技能。
二、示波器的原理示波器的原理基于电信号的变化通过垂直和水平的偏转来显示波形。
其核心部分是垂直放大器和水平放大器。
1. 垂直放大器垂直放大器用于放大电信号的幅度，使其可以在示波器屏幕上显示出来。
示波器通常具有多个垂直通道，每个通道都有自己的放大倍数和输入阻抗。
放大倍数可以通过示波器的控制面板进行调节，以适应不同幅度的信号。
输入阻抗则决定了示波器对待测电路的负载影响。
2. 水平放大器水平放大器控制示波器屏幕上波形的水平位置和宽度。
通过调节水平放大倍数和扫描速率，可以改变波形的展示方式。
示波器通常具有内部或外部的触发功能，可以根据信号的特定条件来确定波形的起始位置。
三、示波器的使用方法示波器的使用方法包括信号连接、调节示波器参数和观测波形。
1. 信号连接首先，将待测信号的输出端与示波器的输入端相连。
示波器的输入端通常有不同的接头类型，如BNC接头和探头接头。
根据实际情况选择合适的接头，并确保连接牢固。
2. 调节示波器参数在连接信号后，需要调节示波器的参数以获得清晰的波形。
首先，选择合适的垂直通道和输入阻抗。
然后，通过调节垂直和水平放大倍数，使波形适应屏幕的显示范围。
最后，设置触发条件，确保波形的起始位置和稳定性。
3. 观测波形一旦示波器参数调整完毕，就可以观察到待测信号的波形了。
示波器屏幕上显示的波形可以是连续的或单次的，取决于触发设置。
通过仔细观察波形的形状、周期和幅度，可以分析信号的特征和性质。
四、实验结果与讨论在本次实验中，我们使用示波器观测了不同频率和幅度的正弦波信号。
通过调节示波器的参数，我们成功地观察到了清晰的波形，并测量了波形的频率和幅度。
实验结果表明，示波器的使用方法相对简单，只需连接信号并调节参数即可。
示波器的原理和使用实验报告
示波器的原理和使用实验报告示波器的原理和使用实验报告引言：示波器是一种广泛应用于电子领域的仪器，它能够将电信号转化为可视化的波形图，帮助工程师分析和测量电路中的各种参数。
本文将介绍示波器的基本原理以及实际使用中的一些注意事项。
一、示波器的基本原理示波器基于示波管的工作原理，通过控制电子束在荧光屏上划过的轨迹，将电信号转化为可见的波形图。
其基本原理如下：1. 示波管：示波管是示波器的核心部件，它由电子枪、偏转板和荧光屏组成。
电子枪发射出的电子束被偏转板控制，从而在荧光屏上形成可见的波形。
2. 水平和垂直偏转系统：示波器的水平和垂直偏转系统用于控制电子束在荧光屏上的位置和移动速度。
水平偏转系统控制波形的时间轴，垂直偏转系统控制波形的幅度。
3. 触发系统：示波器的触发系统用于控制示波器在何时开始扫描电信号并显示波形。
触发系统可以根据用户设置的触发条件，如信号的上升沿或下降沿，来触发示波器的扫描。
二、示波器的使用实验为了更好地理解示波器的原理和使用方法，我们进行了以下实验：1. 连接电路：首先，我们将待测电路与示波器正确连接。
示波器的输入端通常有两个，一个是地端（GND），另一个是待测信号的输入端。
我们需要将地端与电路的地线连接，将待测信号的输入端与电路的输出端连接。
2. 调节垂直和水平控制：接下来，我们需要调节示波器的垂直和水平控制，以便正确显示波形。
垂直控制用于调节波形的幅度，通常可以通过旋钮或按钮来实现。
水平控制用于调节波形的时间轴，也可以通过旋钮或按钮来实现。
3. 设置触发条件：在进行测量之前，我们需要设置触发条件，以确保示波器能够正确地扫描并显示波形。
触发条件可以根据信号的上升沿、下降沿或其他特定条件来设置。
我们需要根据实际情况选择适当的触发条件。
4. 扫描并观察波形：设置好触发条件后，我们可以开始扫描并观察波形了。
示波器会根据触发条件自动扫描电信号，并在荧光屏上显示波形。
我们可以通过调节垂直和水平控制来观察波形的幅度和时间轴。
示波器的实验报告(共7篇)
篇一：电子示波器实验报告一、名称：电子示波器的使用二、目的：2．学会使用常用信号发生器；掌握用示波器观察电信号波形的方法。
3．学会用示波器测量电信号电压、周期和频率等电参量。
三、器材：2、ee1641b型函数信号发生器/计数器。
四、原理：1、示波器的基本结构：y输入外触发x输入 2、示波管（crt）结构简介：3、电子放大系统：竖直放大器、水平放大器（2）触发电路：形成触发信号。
#内触发方式时，触发信号由被测信号产生，满足同步要求。
#外触发方式时，触发信号由外部输入信号产生。
5、波形显示原理：只在竖直偏转板上加正弦电压的情形示波器显示正弦波原理只在水平偏转板上加一锯齿波电压的情形五、步骤：1、熟悉示波器的信号发声器面板各旋钮的作用，并将各开关置于指定位3、将信号发生器输出的频率为500hz和1000hz的正弦信号接入示波器，通过调整相应的灵敏度开关和扫描速度选择开关，使波形不超出屏幕范围，显示2~3个周期的波形。
4、将time/div顺时针旋到底至“x-y”位置，分别调节y1通道和y2六、记录：七、预习思考：1、示波器上观察到的正弦波形和李萨如图形实际上分别是哪两个波形的合成？答：正弦波形：是两组磁场使电子受力改变运动状态，然后将不同电子打到荧光屏上不同的位置而形成的；2、用示波器观察待测信号波形和用示波器观察李萨如图形时，示波器的工作方式有什么不同？3、当开启示波器的电源开关后，在屏上长时间不出现扫描线或点时，应如何调节各旋钮？八、操作后思考题1、如果y轴信号的频率?x比x轴信号的频率?y大很多，示波器上看到什么情形？相反又会看到什么情形？答：因为 ?y / ?x=nx / ny ,当?x /?y=1:1时，示波器上是一个圆柱，当?x /?y=2:1时，示波器上是一个横向的8，当?x /?y=3:1时，示波器上是三个横向的圆。
所以?y如果越大的话，横向圆的数量就越多。
篇二：示波器的原理与使用实验报告大连理工大学大学物理实验报告院（系）材料学院专业材料物理班级 0705 姓名童凌炜学号 200767025 实验台号实验时间 2008 年 11 月 18 日，第13周，星期二第 5-6 节实验名称示波器的原理与使用教师评语实验目的与要求：（1）了解示波器的工作原理（2）学习使用示波器观察各种信号波形（3）用示波器测量信号的电压、频率和相位差主要仪器设备：yb4320g 双踪示波器， ee1641b型函数信号发生器实验原理和内容： 1. 示波器基本结构电子枪的作用是释放并加速电子束。
示波器的原理与使用实验报告
示波器的原理与使用实验报告一、实验目的1、了解示波器的基本结构和工作原理。
2、掌握示波器的基本操作方法，能够正确调整示波器的各项参数。
3、学会使用示波器观察和测量各种电信号的波形、频率、幅度等参数。
二、实验仪器示波器、函数信号发生器、探头、直流电源等。
三、示波器的原理示波器是一种用于显示电信号波形的电子测量仪器。
它通过将电信号转换为可视化的图形，帮助我们直观地了解电信号的特征。
示波器的核心部件包括垂直放大器、水平扫描系统和示波管。
垂直放大器用于放大输入的电信号，使其能够在示波管上显示出明显的幅度。
水平扫描系统则产生一个与时间成正比的扫描电压，使电子束在水平方向上匀速移动，从而在示波管的屏幕上形成水平的时间轴。
示波管是示波器的显示部分，它由电子枪、偏转系统和荧光屏组成。
电子枪发射出电子束，经过偏转系统的作用，使电子束在荧光屏上产生亮点。
当输入的电信号经过垂直放大器和水平扫描系统的处理后，控制电子束的偏转，从而在荧光屏上显示出电信号的波形。
四、实验内容与步骤1、熟悉示波器的面板和操作按钮首先，观察示波器的面板，了解各个按钮和旋钮的功能。
包括垂直灵敏度调节旋钮、水平扫描速度调节旋钮、触发模式选择按钮、通道选择按钮等。
2、连接实验仪器将函数信号发生器的输出端通过探头连接到示波器的输入通道 1（CH1）上。
同时，将示波器的接地端与函数信号发生器的接地端连接。
3、调整示波器的参数（1）打开示波器和函数信号发生器的电源。
（2）选择通道 1（CH1），调整垂直灵敏度旋钮，使波形在屏幕上显示的幅度适中。
（3）调整水平扫描速度旋钮，使波形在屏幕上显示的周期数合适，便于观察。
4、观察正弦波信号（1）设置函数信号发生器输出一个正弦波信号，频率为 1kHz，幅度为 5V。
（2）在示波器上观察正弦波的波形，测量其峰峰值、周期和频率。
5、观察方波信号（1）改变函数信号发生器的输出为方波信号，频率为 500Hz，幅度为 3V。
示波器原理及使用实验报告
示波器原理及使用实验报告示波器原理及使用实验报告引言：示波器是一种广泛应用于电子领域的仪器，用于显示电信号的波形。
它可以帮助工程师们分析和测量电路中的各种信号，从而更好地理解电路的工作原理和性能。
本篇文章将介绍示波器的原理和使用方法，并结合实验报告，展示其在实际应用中的效果。
一、示波器的原理示波器的原理可以简单概括为：将电信号转换为可视化的波形。
具体来说，示波器通过以下几个步骤实现这一功能：1. 输入信号采集：示波器通过探头将待测电路的信号输入到示波器的输入端。
探头通常具有不同的衰减比例，以适应不同电压范围的测量。
2. 信号放大：示波器将输入信号放大到适合显示的范围。
这个过程通常由示波器内部的放大器完成。
3. 信号转换：示波器将放大后的信号转换为可视化的波形。
这一步骤通常由示波器的屏幕和扫描电子束来完成。
4. 波形显示：示波器的屏幕上会显示出电信号的波形。
波形的形状、幅度和频率等参数可以帮助工程师们分析信号的特性。
二、示波器的使用方法示波器是一种复杂的仪器，使用时需要掌握一些基本的操作方法。
下面将介绍示波器的使用步骤：1. 连接示波器：首先，将示波器的探头连接到待测电路的信号源上。
确保探头的接地夹具连接到电路的地线上，以保证测量的准确性。
2. 调整示波器：打开示波器，并调整其各个参数，如时间基准、垂直灵敏度、触发电平等。
这些参数的设置将影响到信号的显示效果，因此需要根据具体的测量需求进行调整。
3. 触发信号：示波器需要一个触发信号来确定何时开始扫描并显示波形。
可以通过调整触发电平和触发边沿来选择合适的触发条件。
4. 观察波形：当示波器设置好并触发信号后，屏幕上将显示出电信号的波形。
可以通过调整时间基准和垂直灵敏度来放大或缩小波形，以更清晰地观察信号的细节。
三、示波器的应用实验为了验证示波器的使用效果，我们进行了一系列实验。
以下是其中的一些实验结果：1. 测量直流电压：我们首先将示波器的探头连接到一个直流电源上，并设置示波器的时间基准和垂直灵敏度。
示波器实验报告4篇
示波器实验报告示波器实验报告4篇我们眼下的社会，报告的使用成为日常生活的常态，不同的报告内容同样也是不同的。
在写之前，可以先参考范文，下面是小编帮大家整理的示波器实验报告，仅供参考，欢迎大家阅读。
示波器实验报告1一、【实验名称】示波器的使用二、【实验目的】1.了解示波器的基本结构和工作原理，掌握示波器的调节和使用方法2.掌握用示波器观察电信号波形的方法3.学会使用双踪示波器观察李萨如图形和控制示波管工作的电路三、【实验原理】双踪示波器包括两部分，由示波管和控制示波管的控制电路构成1.示波管示波管是呈喇叭形的玻璃泡，抽成高真空，内部装有电子枪和两队相互垂直的偏转板，喇叭口的球面壁上涂有荧光物质，构成荧光屏，高速电子撞击在荧光屏上会使荧光物质发光，在荧光屏上就能看到一个亮点。
Y偏转板是水平放置的两块电极。
在Y偏转板上和X偏转板上分别加上电压，可以在荧光屏上得到相应的图形。
2.双踪示波器的原理双踪示波器控制电路主要包括：电子开关，垂直放大电路，水平放大电路，扫描发生器，同步电路，电源等；其中，电子开关使两个待测电压信号YCH1和YCH2周期性的轮流作用在Y偏转板，这样在荧光屏上忽而显示YCH1信号波形，忽而显示YCH2信号波形，由于荧光屏荧光物质的余晖及人眼视觉滞留效应，荧光屏上看到的是两个波形。
如果正弦波与锯齿波电压的周期稍不同，屏上呈现的是一移动的不稳定图形，这是因为扫描信号的周期与被测信号的周期不一致或不呈整数倍，以致每次扫描开始时波形曲线上的起点均不一样所造成的，为了获得一定数量的完整周期波形，示波器上设有“Time/div”调节旋钮，用来调节锯齿波电压的周期，使之与被测信号的周期呈合适的关系，从而显示出完整周期的正弦波性。
（看到稳定波形的条件：只有一个信号同步）当扫描信号的周期与被测信号的周期一致或是整数倍，屏上一般会显示出完整周期的正弦波形，但由于环境或其他因素的影响，波形会移动，为此示波器内装有扫描同步电路，同步电路从垂直放大电路中取出部分待测信号，输入到扫描发生器，迫使锯齿波与待测信号同步，此称为“内同步”；反之则为“外同步”。
示波器的原理与使用实验报告2篇
示波器的原理与使用实验报告2篇示波器的原理与使用实验报告第一部分：示波器的原理一、实验目的通过学习示波器的基本结构、原理及使用方法，掌握示波器的信号显示、测量和分析等基本功能。
二、实验原理1、示波器的基本结构示波器是一种能够将被测信号的时间序列波形以图形方式表示出来的电子测试仪器。
示波器主要由以下部分组成：（1）控制前端：主要用于对被测信号进行预处理和控制，包括信号输入通道、分频器、滤波器、校准电路等。
（2）垂直放大器：主要是对被测信号进行放大或缩小以便于观察。
（3）水平扫描器：主要用于控制示波器屏幕上的波形显示范围和扫描速度，从而实现波形的时间轴。
（4）示波管：主要用于在屏幕上显示波形，通常由电子枪和荧光屏组成。
（5）触发器：主要用于控制波形的稳定性，使波形在屏幕上稳定地显示。
2、示波器的基本原理当被测信号被输入到示波器的垂直放大器中时，它首先被放大到适当的幅度，然后经过水平扫描器控制的时间轴扫描，最终被送到示波管上显示出来。
示波管是一种利用荧光材料来呈现出电子束轨迹的装置。
电子枪在高速电场的作用下产生电子束，这个电子束被扫描线圈控制在屏幕上扫描，并在荧光层上形成亮度不断变化的轨迹，最终形成被测电信号的时间序列波形。
在示波器中，触发器是一种用于控制波形的稳定性的重要部件。
触发器的工作是在一定条件下，使示波器从被测信号中选择一个特定的位置开始扫描，从而稳定地显示波形。
触发器的工作原理及参数设置，是影响示波器整体性能的重要因素之一。
3、示波器的信号测量在一个物理量随时间变化的过程中，常用示波器来观察其波形的特点，对其进行测量和分析。
常见的示波器信号测量方法包括以下几种：（1）幅度测量：示波器垂直放大器的增益可以通过掌握示波器的缩放工具来调节，这使得它成为了测量信号幅度的常用工具。
（2）时间测量：示波器水平扫描器的扫描速度也可以通过示波器的缩放工具来调节，以便于在屏幕上观察电信号波形的时间特征，同时，通过示波器时间测量的功能，精确地测量电信号波形的时间特征，如周期、占空比等。
示波器实验报告精选
示波器实验报告精选示波器的基本组成部分：示波管、竖直放大器、水平放大器、扫描产生器、触发同步和直流电源等。
下面就是作者给大家带来的示波器实验报告，期望能帮助到大家!示波器实验报告1【实验题目】示波器的原理和使用【实验目的】1.了解示波器的基本机构和工作原理，掌控使用示波器和信号产生器的基本方法。
2.学会使用示波器观测电信号波形和电压副值以及频率。
3.学会使用示波器视察李萨如图并测频率。
【实验原理】1.示波器都包括几个基本组成部分：示波管(阴极射线管)、垂直放大电路(Y放大)、水平放大电路(X放大)、扫描信号电路(锯齿波产生器)、同步电路、电源等。
2.李萨如图形的原理：如果示波器的X和Y输入时频率相同或成简单整数比的两个正弦电压，则荧光屏上将出现特别的光点轨迹，这种轨迹图称为李萨如图形。
如果作一个限制光点x、y方向变化范畴的假想方框，则图形与此框相切时，横边上的切点数nx与竖边上的切点数ny之比恰好等于Y与X输入的两正弦信号的频率之比，即fy:fx=nx:ny。
【实验仪器】示波器×1，信号产生器×2，信号线×2。
【实验内容】1.基础操作：了解示波器工作原理的基础上浏览所用机器的说明书，了解每个旋钮的作用。
其中最主要也是常常使用的旋钮为横向和纵向两个。
横向旋钮是控制扫描时间的旋钮，调解时表现为荧光屏上显示波形产生横向的紧缩或展开;纵向旋钮是调解垂直放大电路的旋钮，调解时表现为荧光屏上显示波形产生纵向的展开或紧缩，次旋钮为两个，分别控制示波器的两个输入信号。
明确操作步骤及注意事项后，接通示波器电源开关。
先找到扫描线并调至清楚。
2.观测李萨如图形：向CH1、CH2分别输入两个信号源的正弦波，“扫描时间”的“粗调”旋钮置于“X-Y”方式(即便两路信号进行合成)。
调出不同比值的李萨如图形来，画出草图，并分析图形的特点与两个信号频率之间的关系。
绘出所视察到的各种频率比的李萨如图形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
示波器的原理和使用实验报告在数字电路实验中，需要使用若干仪器、仪表观察实验现象和结果。
常用的电子测量仪器有万用表、逻辑笔、普通示波器、存储示波器、逻辑分析仪等。
万用表和逻辑笔使用方法比较简单，而逻辑分析仪和存储示波器目前在数字电路教学实验中应用还不十分普遍。
示波器是一种使用非常广泛，且使用相对复杂的仪器。
本章从使用的角度介绍一下示波器的原理和使用方法。
1、示波器工作原理示波器是利用电子示波管的特性，将人眼无法直接观测的交变电信号转换成图像，显示在荧光屏上以便测量的电子测量仪器。
它是观察数字电路实验现象、分析实验中的问题、测量实验结果必不可少的重要仪器。
示波器由示波管和电源系统、同步系统、X轴偏转系统、Y轴偏转系统、延迟扫描系统、标准信号源组成。
1.1、示波管阴极射线管(CRT)简称示波管，是示波器的核心。
它将电信号转换为光信号。
正如图1所示，电子枪、偏转系统和荧光屏三部分密封在一个真空玻璃壳内，构成了一个完整的示波管。
图1示波管的内部结构和供电图示1.荧光屏现在的示波管屏面通常是矩形平面，内表面沉积一层磷光材料构成荧光膜。
在荧光膜上常又增加一层蒸发铝膜。
高速电子穿过铝膜，撞击荧光粉而发光形成亮点。
铝膜具有内反射作用，有利于提高亮点的辉度。
铝膜还有散热等其他作用。
当电子停止轰击后，亮点不能立即消失而要保留一段时间。
亮点辉度下降到原始值的10％所经过的时间叫做“余辉时间”。
余辉时间短于10μs为极短余辉，10μs—1ms为短余辉，1ms—0.1s为中余辉，0.1s-1s 为长余辉，大于1s为极长余辉。
一般的示波器配备中余辉示波管，高频示波器选用短余辉，低频示波器选用长余辉。
由于所用磷光材料不同，荧光屏上能发出不同颜色的光。
一般示波器多采用发绿光的示波管，以保护人的眼睛。
2.电子枪及聚焦电子枪由灯丝(F)、阴极(K)、栅极(G1)、前加速极(G2)(或称第二栅极)、第一阳极(A1)和第二阳极(A2)组成。
它的作用是发射电子并形成很细的高速电子束。
灯丝通电加热阴极，阴极受热发射电子。
栅极是一个顶部有小孔的金属园筒，套在阴极外面。
由于栅极电位比阴极低，对阴极发射的电子起控制作用，一般只有运动初速度大的少量电子，在阳极电压的作用下能穿过栅极小孔，奔向荧光屏。
初速度小的电子仍返回阴极。
如果栅极电位过低，则全部电子返回阴极，即管子截止。
调节电路中的W1电位器，可以改变栅极电位，控制射向荧光屏的电子流密度，从而达到调节亮点的辉度。
第一阳极、第二阳极和前加速极都是与阴极在同一条轴线上的三个金属圆筒。
前加速极G2与A2相连，所加电位比A1高。
G2的正电位对阴极电子奔向荧光屏起加速作用。
电子束从阴极奔向荧光屏的过程中，经过两次聚焦过程。
第一次聚焦由K、G1、G2完成，K、K、G1、G2叫做示波管的第一电子透镜。
第二次聚焦发生在G2、A1、A2区域，调节第二阳极A2的电位，能使电子束正好会聚于荧光屏上的一点，这是第二次聚焦。
A1上的电压叫做聚焦电压，A1又被叫做聚焦极。
有时调节A1电压仍不能满足良好聚焦，需微调第二阳极A2的电压，A2又叫做辅助聚焦极。
3.偏转系统偏转系统控制电子射线方向，使荧光屏上的光点随外加信号的变化描绘出被测信号的波形。
图8.1中，Y1、Y2和Xl、X2两对互相垂直的偏转板组成偏转系统。
Y轴偏转板在前，X轴偏转板在后，因此Y轴灵敏度高(被测信号经处理后加到Y轴)。
两对偏转板分别加上电压，使两对偏转板间各自形成电场，分别控制电子束在垂直方向和水平方向偏转。
4.示波管的电源为使示波管正常工作，对电源供给有一定要求。
规定第二阳极与偏转板之间电位相近，偏转板的平均电位为零或接近为零。
阴极必须工作在负电位上。
栅极G1相对阴极为负电位(—30V~—100V)，而且可调，以实现辉度调节。
第一阳极为正电位(约+100V~+600V)，也应可调，用作聚焦调节。
第二阳极与前加速极相连，对阴极为正高压(约+1000V)，相对于地电位的可调范围为±50V。
由于示波管各电极电流很小，可以用公共高压经电阻分压器供电。
1.2示波器的基本组成从上一小节可以看出，只要控制X轴偏转板和Y轴偏转板上的电压，就能控制示波管显示的图形形状。
我们知道，一个电子信号是时间的函数f(t)，它随时间的变化而变化。
因此，只要在示波管的X轴偏转板上加一个与时间变量成正比的电压，在y轴加上被测信号(经过比例放大或者缩小)，示波管屏幕上就会显示出被测信号随时间变化的图形。
电信号中，在一段时间内与时间变量成正比的信号是锯齿波。
示波器的基本组成框图如图2所示。
它由示波管、Y轴系统、X轴系统、Z轴系统和电源等五部分组成。
图2示波器基本组成框图被测信号①接到“Y"输入端，经Y轴衰减器适当衰减后送至Y1放大器(前置放大)，推挽输出信号②和③。
经延迟级延迟Г1时间，到Y2放大器。
放大后产生足够大的信号④和⑤，加到示波管的Y轴偏转板上。
为了在屏幕上显示出完整的稳定波形，将Y轴的被测信号③引入X轴系统的触发电路，在引入信号的正(或者负) 极性的某一电平值产生触发脉冲⑥，启动锯齿波扫描电路(时基发生器)，产生扫描电压⑦。
由于从触发到启动扫描有一时间延迟Г2，为保证Y轴信号到达荧光屏之前X轴开始扫描，Y轴的延迟时间Г1应稍大于X轴的延迟时间Г2。
扫描电压⑦经X轴放大器放大，产生推挽输出⑨和⑩，加到示波管的X轴偏转板上。
z轴系统用于放大扫描电压正程，并且变成正向矩形波，送到示波管栅极。
这使得在扫描正程显示的波形有某一固定辉度，而在扫描回程进行抹迹。
以上是示波器的基本工作原理。
双踪显示则是利用电子开关将Y轴输入的两个不同的被测信号分别显示在荧光屏上。
由于人眼的视觉暂留作用，当转换频率高到一定程度后，看到的是两个稳定的、清晰的信号波形。
示波器中往往有一个精确稳定的方波信号发生器，供校验示波器用。
2、示波器使用本节介绍示波器的使用方法。
示波器种类、型号很多，功能也不同。
数字电路实验中使用较多的是20MHz或者40MHz的双踪示波器。
这些示波器用法大同小异。
本节不针对某一型号的示波器，只是从概念上介绍示波器在数字电路实验中的常用功能。
2.1荧光屏荧光屏是示波管的显示部分。
屏上水平方向和垂直方向各有多条刻度线，指示出信号波形的电压和时间之间的关系。
水平方向指示时间，垂直方向指示电压。
水平方向分为10格，垂直方向分为8格，每格又分为5份。
垂直方向标有0％，10％，90％，100％等标志，水平方向标有10％，90％标志，供测直流电平、交流信号幅度、延迟时间等参数使用。
根据被测信号在屏幕上占的格数乘以适当的比例常数(V／DIV，TIME／DIV)能得出电压值与时间值。
2.2示波管和电源系统1.电源(Power)示波器主电源开关。
当此开关按下时，电源指示灯亮，表示电源接通。
2.辉度(Intensity)旋转此旋钮能改变光点和扫描线的亮度。
观察低频信号时可小些，高频信号时大些。
一般不应太亮，以保护荧光屏。
3.聚焦(Focus)聚焦旋钮调节电子束截面大小，将扫描线聚焦成最清晰状态。
4.标尺亮度(Illuminance)此旋钮调节荧光屏后面的照明灯亮度。
正常室内光线下，照明灯暗一些好。
室内光线不足的环境中，可适当调亮照明灯。
2.3垂直偏转因数和水平偏转因数1.垂直偏转因数选择(VOLTS／DIV)和微调在单位输入信号作用下，光点在屏幕上偏移的距离称为偏移灵敏度，这一定义对X轴和Y轴都适用。
灵敏度的倒数称为偏转因数。
垂直灵敏度的单位是为cm/V，cm／mV或者DIV／mV，DIV／V，垂直偏转因数的单位是V／cm，mV／cm或者V／DIV，mV／DIV。
实际上因习惯用法和测量电压读数的方便，有时也把偏转因数当灵敏度。
踪示波器中每个通道各有一个垂直偏转因数选择波段开关。
一般按1，2，5方式从5mV／DIV到5V／DIV分为10档。
波段开关指示的值代表荧光屏上垂直方向一格的电压值。
例如波段开关置于1V／DIV档时，如果屏幕上信号光点移动一格，则代表输入信号电压变化1V。
每个波段开关上往往还有一个小旋钮，微调每档垂直偏转因数。
将它沿顺时针方向旋到底，处于“校准”位置，此时垂直偏转因数值与波段开关所指示的值一致。
逆时针旋转此旋钮，能够微调垂直偏转因数。
垂直偏转因数微调后，会造成与波段开关的指示值不一致，这点应引起注意。
许多示波器具有垂直扩展功能，当微调旋钮被拉出时，垂直灵敏度扩大若干倍(偏转因数缩小若干倍)。
例如，如果波段开关指示的偏转因数是1V/DIV，采用×5扩展状态时，垂直偏转因数是0.2V／DIV。
在做数字电路实验时，在屏幕上被测信号的垂直移动距离与+5V信号的垂直移动距离之比常被用于判断被测信号的电压值。
2.时基选择(TIME／DIV)和微调时基选择和微调的使用方法与垂直偏转因数选择和微调类似。
时基选择也通过一个波段开关实现，按1、2、5方式把时基分为若干档。
波段开关的指示值代表光点在水平方向移动一个格的时间值。
例如在1μS／DIV 档，光点在屏上移动一格代表时间值1μS。
“微调”旋钮用于时基校准和微调。
沿顺时针方向旋到底处于校准位置时，屏幕上显示的时基值与波段开关所示的标称值一致。
逆时针旋转旋钮，则对时基微调。
旋钮拔出后处于扫描扩展状态。
通常为×10扩展，即水平灵敏度扩大10倍，时基缩小到1／10。
例如在2μS/DIV档，扫描扩展状态下荧光屏上水平一格代表的时间值等于2μS×(1/10)=0.2μSTDS实验台上有10MHz、1MHz、500kHz、100kHz的时钟信号，由石英晶体振荡器和分频器产生，准确度很高，可用来校准示波器的时基。
示波器的标准信号源CAL，专门用于校准示波器的时基和垂直偏转因数。
例如COS5041型示波器标准信号源提供一个VP-P=2V,f=1kHz的方波信号。
示波器前面板上的位移(Position)旋钮调节信号波形在荧光屏上的位置。
旋转水平位移旋钮(标有水平双向箭头)左右移动信号波形，旋转垂直位移旋钮(标有垂直双向箭头)上下移动信号波形。
2.4输入通道和输入耦合选择1.输入通道选择输入通道至少有三种选择方式：通道1(CH1)、通道2(CH2)、双通道(DUAL)。
选择通道1时，示波器仅显示通道1的信号。
选择通道2时，示波器仅显示通道2的信号。
选择双通道时，示波器同时显示通道1信号和通道2信号。
测试信号时，首先要将示波器的地与被测电路的地连接在一起。
根据输入通道的选择，将示波器探头插到相应通道插座上，示波器探头上的地与被测电路的地连接在一起，示波器探头接触被测点。
示波器探头上有一双位开关。
此开关拨到“×1”位置时，被测信号无衰减送到示波器，从荧光屏上读出的电压值是信号的实际电压值。
