工频炉与中频炉详解
工频电炉和中频电炉的区别
工频感应炉与中频感应炉区别一、工频感应炉工频感应炉是以工业频率的电流(50或60赫兹)作为电源的感应电炉。
工频感应电炉已发展成一种用途比较广泛的冶炼设备。
它主要作为熔化炉用来冶炼灰口铸铁、可锻铸铁、球墨铸铁和合金铸铁。
此外，还作为保温炉使用，同前，工频感应炉已代替冲灭炉成为铸造生产方面的主要设备，和冲天炉相比，工频感应炉具有铁水成分和温度易于控制、铸件中的气体与夹杂物的合量低、不污染环境、节约能源和改善了劳动条件等许多优点。
因此，近年来工频感应炉得到迅速发展。
工频感应炉全套设备包括四大部分。
1．炉体部分冶炼铸铁的工频感应炉炉体部分由感应炉(两台，一台用于冶炼，另一台备用)、炉盖、炉架、倾炉油缸、炉盖移动启闭装置等组成。
2．电气部分电气部分由电源变压器、主接触器、平衡电抗器、平衡电容器、补偿电容器和电气控制台等组成。
3．水冷系统冷却水系统包括电容器冷却，感应器冷却和软电缆冷却等。
冷却用水系统是由水泵和循环水池或冷却塔以及管道阀门等组成。
4．液压系统液压系统包括油箱、油泵、油泵电机、液压系统管道与阀门和液压操作台等。
二、中频感应炉中频感应炉所用电源频率在150一10000赫兹范围内的感应炉称为中频感应炉，其主要频率在150一2500赫兹范围。
国产小频感应炉电源频率为150、1000和2500赫兹三种。
中频感应炉是一种适用于冶炼优质钢与合金的特冶设备，和工额感应炉相比具有以下优点：1)熔化速度快，生产效率高。
中频感应炉的功率密度大，每吨钢液的功率配置比工频感应炉约大20一30％。
因此，在相同条件下中频感应炉的熔化速度快，生产效率高。
2)适应性强，使用灵活。
中频感应炉每炉钢液可以全部出净，更换钢种方便；而工频感应炉每炉钢液不允许出净，必须保留一部分钢液供下炉启动，因此更换钢种不方便，只适用于冶炼单一品种钢。
3)电磁搅拌效果较好。
由于钢液承受的电磁力是与电源频率的平方根成反比，因此中频电源的搅拌力比工频电源小。
中频炉的概念
1、中频炉的概念中频炉是一种将工频50Hz交流电转变为中频（300Hz以上至20KHz）的电源装置，把三相工频交流电，整流后变成直流电，再把直流电变为可调节的中频电流，供给由电容和感应线圈里流过的中频交变电流，在感应圈中产生高密度的磁力线，并切割感应圈里盛放的金属材料，在金属材料中产生很大的涡流。
这种涡流同样具有中频电流的一些性质，即，金属自身的自由电子在有电阻的金属体里流动要产生热量。
例如，把一根金属圆柱体放在有交变中频电流的感应圈里，金属圆柱体没有与感应线圈直接接触，通电线圈本身温度已很低，可是圆柱体表面被加热到发红，甚至熔化，而且这种发红和熔化的速度只要调节频率大小和电流的强弱就能实现。
如果圆柱体放在线圈中心，那么圆柱体周边的温度是一样的，圆柱体加热和熔化也没有产生有害气体、强光污染环境。
中频电炉广泛用于有色金属的熔炼（主要用在熔炼钢、合金钢、特种钢、铸铁等黑色金属材料以及不锈钢、锌等有色金属材料的熔炼，也可用于铜、铝等有色金属的熔炼和升温，保温，并能和高炉进行双联运行。
）、锻造加热（用于棒料、圆钢，方钢，钢板的透热，补温，兰淬下料在线加热，局部加热，金属材料在线锻造（如齿轮、半轴连杆、轴承等精锻）、挤压、热轧、剪切前的加热、喷涂加热、热装配以及金属材料整体的调质、退火、回火等）。
热处理调质生产线[主要供轴类（直轴、变径轴，凸轮轴、曲轴、齿轮轴等）；齿轮类；套、圈、盘类；机床丝杠；导轨；平面；球头；五金工具等多种机械（汽车、摩托车）零件的表面热处理及金属材料整体的调质、退火、回火]等。
中频炉是一种将工频50HZ交流电转变为中频（300HZ以上至1000HZ）的电源装置，把三相工频交流电，整流后变成直流电，再把直流电变为可调节的中频电流，供给由电容和感应线圈里流过的中频交变电流，在感应圈中产生高密度的磁力线，并切割感应圈里盛放的金属材料，在金属材料中产生很大的涡流。
利用电磁感应原理加热金属。
工频、中频与高频感应炉的区别
比较高频炉、中频炉、工频炉的区别 【中频炉与高频炉的区别】感应炉按照所使用交流电的频率可以分为：工频电炉、中频电炉及高频电炉三种。
中频炉与高频炉的区别为：1、所使用交流电的频率不同：中频炉是一种将工频50HZ交流电转变为中频（300HZ以上至10000HZ）的电源装置；高频炉通常清况下电流频率在一百到五百千赫之间；2、频率越高，透热能力越低；3、中频炉有效淬硬深度为2到10毫米，主要的应用范围是要求淬硬层要求较深的零件；高频炉有效淬硬深度为零点五到两毫米之间。
4、可以用中频炉熔炼五千克到六十吨的各种金属；高频感应加热适宜熔炼一到五千克的贵重金属。
5、中频炉体积较大，技术成熟；高频炉体积小，运作快，价格便宜。
【中频炉与工频炉的区别】（主要炼铸铁用）的最大区别在于以下几方面：1、使用灵活、适应性强中频炉在冶炼时，每炉都可以清洗干净而且在更换时也比较方便。
但是工频炉在冶炼时，每炉都不能清洗干净，还会保留一些钢液在炉内以便下次启动，而且更换起来也不方便。
因此可以确定工频炉的适应性是比较差的。
2、启动操作方便由于中频电流的集肤效应远大于工频电流，因此中频感应炉在启动时，对炉料没有特殊要求，装料后即可迅速加热升温；而工频感应炉则要求有专门制作的开炉料块才能启动加热，而且升温速度很慢。
因此，在周期作业的条件下大多使用中频感应炉。
3、电磁搅拌效果好中频电源的搅拌效果比较好。
工频电源过大的搅拌力使钢液对炉衬的冲刷力增大，不仅降低精炼效果而且会降低坩埚寿命。
4、熔化速度快、生产效率高中频炉配置的功率密度大，是工频炉的1.4~1.6倍。
在相同条件下中频炉的熔化速度比工频炉快。
中频炉热量损失小、电热效率高，其热效率比工频炉高8%，吨铸铁耗电量下降10%。
5、钢液被炉渣覆盖、减少大气对钢液的污染工频炉内钢液“驼峰”现象比中频炉严重，很难造渣覆盖液面。
中频炉冶炼时炉渣具有良好的流动性和覆盖能力，同时通过炉渣还可以进行脱氧和脱硫等精炼过程。

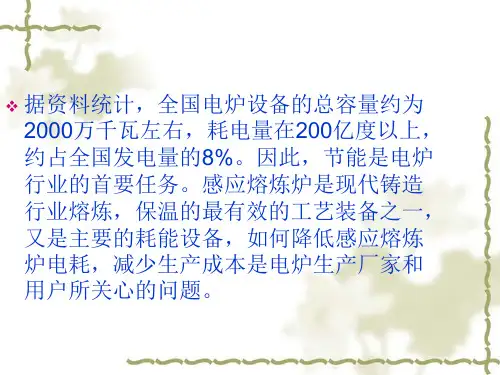

工频无芯炉与中频炉能耗比较和分析
工频炉在五种不同的作业方式下工作，其电耗和 日产量变化是相当大的如一台容量12.5吨功率为 3490千瓦的工频炉；①在班熔炼，2班因燃烘方 式(=30)-保温情况下，其日产量大约为40吨，电 耗约为7；②在1班熔炼，2班液态保温情况下， 其日产量大约为40吨，电耗约为635。③在1班熔 炼，2班在850℃时保温，其日产量大约为4吨， 电耗为628/。④在1班熔炼，冷炉起动，2班不工 作情况下其日产量为40吨，电耗为608，主要用 于小炉子：产量较低的情况下。@在2班熔炼，班 霞态保温，其日产量大约为80吨，电耗降低到 572/左右。
在熔炼工艺方面，从冶金学的观点来看， 对大多数熔化工艺，工频和中频炉之间并 没有什么区别。生产经验也表明，这两种 熔炼炉的熔化流程都可以进行较好的控制， 只是在个别情况下，熔液的质量才会受到 频率选择的影响。
在炉子性能方面，工频炉和中频炉主 要有以下区别：
1.中频炉功率密度较大，生产率高。即在相 同搅拌力，相同容量情况下，中频炉可输入3 倍于工频炉的功率，换句话说，相同功率中 频炉坩埚尺寸仅为工频炉坩埚尺寸的三分之 一。在较大炉子中，由于感应器线罄电流和 电压的影响，中频炉输入功率大约为工频炉 输入功率的二陆。因此中频炉平均电耗较工 频炉低。
一，妒子窖最对电耗的影响一般来说，在 一定的功率密度情况下，无论工频炉还是 中频炉/都是随着炉子容量 提高炉子电耗下降。
二，日产量对炉子电耗的影响。中频炉和 工频炉在日产量方面对电耗影响的区别相 当大。工额炉单台日产铁水量越多，其平 均电耗就越低，但日产量达到一定数值后， 其电耗趋于平稳。在开始时其电耗相当高， 当日产量达到38吨左右时，其电耗趋于稳 定，并且低于设计指标。中频炉日产量的 多少对电耗影响不明显，根据经验表明， 中频炉的日产量达到80吨左右时，其平均 电耗才有明显下降。
中频、工频、谐波
中频电炉在现代化铸造生产中的地位及其发展方向现代机械制造技术和冶金技术的飞速发展对铸件提出了优质、精化和节能等要求，高性能的球铁铸件、蠕状石墨铸铁及铝合金铸件等优质铸件的大量应用，使得感应电炉在现代化铸造生产中的地位日益重要。
铸造车间改造和新建铸造车间中，感应电路的改造和添置往往放在首先考虑的位置。
高效、可靠和作业灵活的感应电炉的制造技术的发展，确立感应电炉在铸造生产中的重要地位。
从表1.看出，与工频感应电炉相比，无论从技术性能还是从投资方面来说，中频感应电炉具有无可争议的优势地位。
这使得它自20世纪80年代后期在欧、美等发达国家得到广泛应用，基本上替代了工频感应电炉。
自20世纪90年代起，随着中国电子技术的飞速发展，大功率的国产固态中频电源已得到成功的开发、生产和应用。
因此，工频感应电炉在中国也已逐渐在市场上消失，铸造车间内现存的工频感应电炉也在技术改造中逐步被中频感应电炉替代。
注:1.以批料熔化方法作业的中频炉可以每次将溶液倒空，冷炉起炉时不需起熔块，对块料尺寸和状态限制小，炉料过热时间短。
这些都是以残液熔化法作业的工频炉所缺乏的优势。
、配置高功率密度的电炉的开发和应用电炉功率愈高，其功率密度值愈高。
由于同样容量的电炉配置高功率后，其单位时间内输入到炉料中有效能量增加，熔化时间降低，使得电炉的总效率得以提高，熔化单耗也降低。
此外，具有同样生产能力的此类电炉的容量小，占有空间也小，总投资也有所减少。
这就是为什么近年来国外大力发展中频感应炉的原因。
目前，国外制造的中频感应熔化炉的功率密度通常配置到600 kw～800kw/t,小容量熔化炉的功率密度配置可高达1000 kw/t以上，国内制造中频感应熔化炉的功率密度通常配置到600 kw/t左右，从制造技术来说，配置更高的功率密度并没有什么大的困难。
目前这样受到炉衬的使用寿命和生产管理配套设备2个因素的限制。
因为在高功率密度情况下工作的炉衬受到强烈的溶液搅拌效应的冲刷，对炉衬的要求相应提高，目前国内的炉衬质量尚未能与之相适应。
各种熔铝电炉比较
铝浇铸行业各种熔铝电炉比较目前在铝合金浇铸行业中使用的电炉从工作原理分主要有两类即感应电炉和电阻电炉。
一、电阻电炉加热元件主要电热丝和硅碳棒两类。
电阻电炉热源是加热元件自身发热，通过热传导，热对流，热辐射方式将为铝合金熔化提供能量。
这类电炉优点就是结构简单，生产简便，保温性好，造价低，维护方便。
因此在铝合金浇铸行业中大量使用。
然而其缺点也十分突出。
加热元件热量要经过多重路径才能到达目的地，被铝合金吸收的比率非常低，电能利用率低实际只有30%左右；加热元件发热时自身温度非常高可达1000多度，在高温下自身氧化很快，易老化，长期工作就会断裂，加热效率变差，能耗增加，维护成本也很大，在正常使用时加热元件三四个月就需要更换；铝液对加热元件有严重破坏力，一旦加热元件接触到铝液就会断裂，导致故障发生；电阻电炉热量主要靠热辐射传导，传热速度较慢，因而熔化速度很慢，是所有电炉加热速度最慢的一种，对于铝浇铸行业来说效率受到严重制约，难以满足行业要求。
二、感应电炉有工频炉、中频炉、高频炉。
工频炉缺点电转化效率低，能耗较大，保温性能差，起炉慢，电磁搅拌力过大，熔液易增加气体含量，夹杂渣滓，熔化不同材料适应性差，该属于逐步淘汰产品。
中频炉缺点炉体保温性能差，能耗较大，无法实现自主恒温保温自动化程度低，装机容量很大，对电网干扰大，对操作人员专业化程度高，受可控硅质量限制故障相对较高，设备占地面积大，成本高，在很多领域使用受限。
高频炉主要缺点是容量较小，无法实现大容量生产，只是在实验室或一些贵金属熔炼方面使用较广。
频率较高电转化效率太高，熔化时热传导不良反而使金属烧损严重。
三、宁波江北劲翔机械厂生产的MXB系列变频电炉本电炉利用变频技术将电源频率提高至5KHZ----12KHZ，利用感应炉加热快的优点，并使用纳米复合保温层，有效解决各种电炉缺点。
本电炉优势：1、节电显著：可以实现95%的电热转化率，省电效果十分明显2、保温性好：应用纳米绝热材料，隔热性能卓越3、功能齐全：具有智能温控、漏电、漏铝、溢流、断电等安全防护4、装机容量小：仅需传统电热丝电炉功率的60-70%5、加热速度快：加热速度较传统电热丝电炉可提高2-3倍6、铝液品质好：非接触式加热，大大降低铝液中杂质7、操作维护方便：操作简单，易学；故障低，维修方便8、坩埚寿命提高：坩埚无过温现象，延长坩埚使用寿命9、本电炉可以满足环境环保要求，并符合国家节能减排政策。
中频电炉基础知识，讲解
中频电炉基础知识，讲解1）中频电炉分类2）中频电炉系统的构成及作用3）中频电炉的简单原理4）中频电炉的基本参数5）中频电炉数据的简单计算6）常用元器件讲解可控硅中频电源装置简称中频炉，是利用可控硅的开关特性把50Hz的工频电流变换成中频电流的一种电源装置，主要是在感应熔炼，感应加热，感应淬火等领域中广泛应用。
中频电炉的系统构成中频电炉各组成部分的作用一，基本构成部分基本构成部分是指一套设备，能正常运行必须具有的组成部分。
1-1，变压器变压器给设备提供需要的电能的装置。
变压器根据冷却介质的不同可以分成干式变压器和油冷变压器两种。
在中频炉行业我们推荐用特种油冷式整流变压器，这种变压器不管是过载能力还是抗干扰性都远远好于普通变压器。
影响变压器能力的因素1）铁芯铁芯的材质直接影响磁通量，常见的铁芯材质有硅钢片（有取向/无取向），非晶带材；2)线包材质现在有铝芯线包，铜芯线包，铜包铝线包。
线包的材质直接影响变压器发热量；3）绝缘等级B级允许工作温度是130℃，H级允许工作温度是180℃1-2，中频电源中频电源柜是一套系统里面的核心组成部分。
中频电源不管是什么类型的都是有整流/逆变两部分组成的。
整流部分的作用是把我们生活中用的50HZ的交流电变成一个脉动的直流电的过程。
根据整流脉冲数的不同可以分成6脉整流，12脉整流，24脉整流等。
在整流以后会在正极上串接一个平波电抗器。
逆变部分的作用，是把整流产生的直流电转变成一个中频交流电。
1-3，电容柜电容柜的作用，是给感应线圈提供无功功率补偿的装置，可以简单的理解为电容的多少直接影响设备功率的大小。
需要注意的是，并联设备电容只有谐振电容（电热电容）一种，串联设备除了谐振电容（电热电容）以外还有滤波电容。
这也可以作为判断设备是并联设备还是串联设备的一个标准。
1-4，炉体1）炉体分类炉体是系统中的做功的部分，按照炉壳材质的不同分为钢壳和铝壳两种。
铝壳炉结构相对简单，只有感应圈和炉体两部分组成，因为结构的不稳定性，现在铸协严禁使用。
中频炉和工频炉有什么区别
中频炉和工频炉有什么区别？据统计，宁波市神光电炉有限公司生产的中频炉和工频炉中，中频炉比较普遍的应用于铸铁生产中。
据神光电炉工频炉负责人介绍，工频电炉能使金属熔化和升温，且加热均匀烧损少，便于调节铁液的成分、污染小。
但工频电炉熔化冷料速度慢、不利于造渣、冷炉启动需启动块、生产不够灵活、故一般常用于金属和合金的重熔与升温。
另外，工频电炉功率因数低，需配置大量补偿电容器，也增加了占地面积和设备投资。
神光电炉中频炉负责人介绍中频电炉电效率和热效率高、熔炼时间短、省电、占地面积较少、投资较低，易于实现过程自动化和具有生产灵活性。
中频电炉适合熔炼铸铁，特别适合熔炼合金铸铁、球墨铸铁和蠕墨铸铁。
它对炉料的适应性也较强，炉料的品种和块度可在较宽的范围内变动。
应该指出，虽然中频电炉优点较多，发展较快，但工频电炉则在铁液贮存、保温、调整合金成分和过热升温等方面，仍不失为1种良好的设备，尤其是作为高炉、冲天炉等熔炼炉的双联用炉仍然得到广泛应用。
参考资料：神光电炉网冲天炉：优点结构简单；设备费用少；电能消耗低；生产效率高、成本低；操做和维修方便；能连续生产的优点，缺点：铁液质量差；劳动强度高；环境污染大电炉：特点1、能灵活控制掌握冶炼温度,满足钢种冶炼的需要；2、热效率高,炉内气氛可以控制；3、能大量地去除钢中的磷、硫氧和其他杂质,提高钢质量；4、钢的化学成分比较容易控制,合金的收得率高且稳定；5、设备简单,工艺流程短。
可以分为：1、间接加热电弧炉，逐渐淘汰，工作原理：电弧在两电极之间产生，不接触物料，靠热辐射加热物料。
2、直接加热电弧炉，用于普通钢、优质碳素钢、各种合金钢、不锈钢的熔炼。
工作原理：电弧在电极与物料之间产生，直接加热物料3、埋弧电弧炉，用于冰镍、冰铜（见镍、铜），以及生产电石。
工作原理：电极一端埋入料层，在料层内形成电弧并利用料层自身的电阻发热加热物料中频感应炉：工作原理：感应炉的基本部件是用紫铜管绕制的感应圈。
中频炉是什么_使用中频炉有什么注意事项
中频炉是什么_使用中频炉有什么注意事项中频炉的知识大家了解多少呢？近几年随着社会的发展，中频炉的适用范围越来越广泛，很多人都在寻找中频炉的踪迹。
近期，小编今天走访了几家企业，为大家整理了一些信息，下面来看看潍坊康达电炉有限公司的工作人员对中频炉作出的产品详情及使用时的注意事项等方面的介绍吧！#详情查看#【中频炉：注意事项】#详情查看#【中频炉：工作原理】【中频炉_注意事项】（1）中频感应电炉应采用专用整流变压器，提高供电电压，并限制变压器的空载运行。
（2）规范安装，缩短高压、变压器、中频电源、电炉之间连线，选用纯度较高的T2铜材或无氧铜，特别是感应线圈和水冷电缆，增大其截面积可以有效降低电流热损耗。
（3）根据铸造工艺选择合适容量和频率中频电炉，增大功率密度以提高熔化效率，降低附加损耗。
（4）优先选择中频电源为串联逆变带磁轭带液压的钢壳炉。
炉体外壳连接处在操作过程防止金属接触形成短路。
（5）制定合理铸造工艺，从造型、选料、熔化、浇注、热处理、清理等规范工艺操作，科学管理，以降低能耗。
（6）加强设备管理和维护，减少故障率，保障生产顺利进行。
（7）经常检查各导电系统的连接部分接触是否良好，特别是水冷电缆与感应线圈连接处的螺钉是否紧固，绝缘台、绝缘靴每年检验一次。
（8）在熔炼过程中严禁断电停水，熔炼过程中应随时注意出水温度和水压，使水压保持在0.1～0.3MPa，出水温度保持在55°以下。
【中频电炉_寿命判断方法】因为中频电炉炉衬材料价格比较昂贵，并且筑炉时间也比较长等因素，所以电炉炉衬使用时间能延长一次也是值得去争取的。
然而有的时候为了多使用一次很可能发生炉衬被铁液穿透，后果很严重甚至危及设备和人身的安全。
这就要求我们准确判断炉衬的寿命。
经过多年经验，总结炉衬寿命的判断方法如下：（1）根据以往经验推算炉衬寿命，在炉衬寿命快到时注意观察电炉频率表、电压表、电流表等，如果这些表的表针在正常工作情况下不断摆动，本次工作结束后炉衬寿命将尽不要再继续使用。
工频炉与中频炉详解.
工频感应炉与中频感应炉一、工频感应炉工频感应炉是以工业频率的电流(50或60赫兹)作为电源的感应电炉。
工频感应电炉已发展成一种用途比较广泛的冶炼设备。
它主要作为熔化炉用来冶炼灰口铸铁、可锻铸铁、球墨铸铁和合金铸铁。
此外，还作为保温炉使用，同前，工频感应炉已代替冲灭炉成为铸造生产方面的主要设备，和冲天炉相比，工频感应炉具有铁水成分和温度易于控制、铸件中的气体与夹杂物的合量低、不污染环境、节约能源和改善了劳动条件等许多优点。
因此，近年来工频感应炉得到迅速发展。
工频感应炉全套设备包括四大部分。
1．炉体部分冶炼铸铁的工频感应炉炉体部分由感应炉(两台，一台用于冶炼，另一台备用)、炉盖、炉架、倾炉油缸、炉盖移动启闭装置等组成。
2．电气部分电气部分由电源变压器、主接触器、平衡电抗器、平衡电容器、补偿电容器和电气控制台等组成。
3．水冷系统冷却水系统包括电容器冷却，感应器冷却和软电缆冷却等。
冷却用水系统是由水泵和循环水池或冷却塔以及管道阀门等组成。
4．液压系统液压系统包括油箱、油泵、油泵电机、液压系统管道与阀门和液压操作台等。
GW系列工频炉本系列GW工频无芯感应熔化炉可供熔化各种碳素钢、铸铁和特种铸铁（炼钢脱氧剂等），增加排烟装置还可熔化铜及铜合金。
本系列熔化炉其额定容量从0.25~10T共七个规格。
特点：1、使用可靠，操作简单，停电时机械方式可用手动倾炉2、熔化速度快，节省能源，且无污染3、金属烧损少，劳动条件好4、电路结构简单，节省场地，易于维护组成：（GW-1.5-420）炉体：一台/两台；炉前控制柜：一台；主接触器补偿柜：一台；液压站：一台（液压方式）；电器设备：三台，倾炉控制柜：一台（液压方式）水冷电缆：2—4条。
GW-1.5-420工频无芯感应熔化炉(增强型)在脱氧剂生产的应用GW系列工频无芯感应熔化炉，目前已被广泛使用在许多炼钢脱氧剂生产厂家，并得到广泛的好评。
仅，本溪冶炼厂，就购买我厂GW系列工频无芯感应熔化炉达8套，其中GW-1.5吨工频无芯感应熔化炉（增强功率）有7套，3吨工频无芯感应熔化炉有1套，年产值可达3亿多元，因此我厂生产该种型号电炉在同行业中，作为生产脱氧剂的主要设备，在节能，产量等各方面，为同行业领先者，对生产脱氧剂感兴趣的客户，可带领实地考察，提供生产咨询，和技术上指导。
中频炉 参数
中频炉参数
（原创实用版）
目录
1.中频炉的概念和原理
2.中频炉的应用领域
3.中频炉的优点
4.中频炉的参数
正文
中频炉是一种将工频 50HZ 交流电转变为中频（300HZ 以上至
1000HZ）的电源装置。
它主要应用于锻造行业、铸造行业和金属调质加热。
中频炉的优点包括加热功能强大、加热速度快、节能环保、工作环境好，不需要预热，即开即用。
中频炉的工作原理是将三相工频交流电整流后变成直流电，再把直流电变为可调节的中频电流，供给由电容组成的电容电路。
这种电路可以产生稳定的中频电流，从而使金属加热。
中频炉在应用领域方面，主要用于锻造、铸造和金属调质加热。
锻造行业主要用于加热金属材料，使其具有较好的塑性和可锻性。
铸造行业则用于熔炼金属，使其具有较好的流动性。
金属调质加热则是通过加热金属来改变其组织结构，从而提高金属的性能。
中频炉的优点主要体现在其强大的加热功能、快速的加热速度、节能环保以及良好的工作环境。
中频炉不需要预热，即开即用，可以大大提高生产效率。
此外，中频炉还具有节能环保的优点，因为它的加热效率高，可以节省能源。
第1页共1页。
中频炉资料
感应熔炼技术在铸铁生产中的应用和发展熔炼技术是铸铁生产的关键环节之一，其设备以前一般采用冲天炉较多。
一个时期以来，感应熔炼炉得到迅速发展，在电力充足的情况下，日渐取代冲天炉。
目前，无芯工频感应炉容量已达110 t，有芯工频感应炉容量则高达270 t。
近年来，中频感应炉的发展及其所呈现的优越性，给铸铁生产注入了新的活力。
12种感应熔炼炉目前，在铸铁生产中应用最多最普遍的感应熔炼炉有工频感应炉和中频感应炉。
工频感应炉能使金属熔化和升温，且加热均匀烧损少，便于调节铁液的成分、污染小。
但工频感应炉熔化冷料速度慢、不利于造渣、冷炉启动需启动块、生产不够灵活、故一般常用于金属和合金的重熔与升温。
另外，工频感应炉功率因数低，需配置大量补偿电容器，也增加了占地面积和设备投资。
中频感应炉则电效率和热效率高、熔炼时间短、省电、占地面积较少、投资较低，易于实现过程自动化和具有生产灵活性。
中频感应炉适合熔炼铸铁，特别适合熔炼合金铸铁、球墨铸铁和蠕墨铸铁。
它对炉料的适应性也较强，炉料的品种和块度可在较宽的范围内变动。
应该指出，虽然中频感应炉优点较多，发展较快，但工频感应炉则在铁液贮存、保温、调整合金成分和过热升温等方面，仍不失为1种良好的设备，尤其是作为高炉、冲天炉等熔炼炉的双联用炉仍然得到广泛应用。
世界上最着名最大的离心球墨铸铁管生产厂家，法国的木松桥公司就采用工频感应炉与高炉双联工艺，而日本久保田公司则采用工频感应炉与冲天炉双联工艺。
首钢铸造厂早在80年代初，就在国内首先采用了工频感应炉与高炉或冲天炉双联工艺，试制成功连续铸造铸态球墨铸铁管，并在以后的生产提供着高温优质铁液，一直延用至今，效果良好。
2中频感应炉的发展目前，工频感应炉向大容量发展已基本停止，中频感应炉的发展则令人瞩目。
2.1静力变频器中频感应炉的发展得益于静力变频器的使用，这种变频器和磁力变频器比较，其效率高达95%～98%。
作为感应炉使用的变频器额定功率不断提高，近来，9 000 kW变频器已投产，把它联接在容量为12 t的炉子上，熔化铁液的生产率可达18 t/h；将中频感应炉功率密度每吨熔化能力提高到1 000 kW，能使熔化期缩短到35 min。
工频、中频与高频感应炉的区别
比较高频炉、中频炉、工频炉的区别 【中频炉与高频炉的区别】感应炉按照所使用交流电的频率可以分为：工频电炉、中频电炉及高频电炉三种。
中频炉与高频炉的区别为：1、所使用交流电的频率不同：中频炉是一种将工频50HZ交流电转变为中频（300HZ以上至10000HZ）的电源装置；高频炉通常清况下电流频率在一百到五百千赫之间；2、频率越高，透热能力越低；3、中频炉有效淬硬深度为2到10毫米，主要的应用范围是要求淬硬层要求较深的零件；高频炉有效淬硬深度为零点五到两毫米之间。
4、可以用中频炉熔炼五千克到六十吨的各种金属；高频感应加热适宜熔炼一到五千克的贵重金属。
5、中频炉体积较大，技术成熟；高频炉体积小，运作快，价格便宜。
【中频炉与工频炉的区别】（主要炼铸铁用）的最大区别在于以下几方面：1、使用灵活、适应性强中频炉在冶炼时，每炉都可以清洗干净而且在更换时也比较方便。
但是工频炉在冶炼时，每炉都不能清洗干净，还会保留一些钢液在炉内以便下次启动，而且更换起来也不方便。
因此可以确定工频炉的适应性是比较差的。
2、启动操作方便由于中频电流的集肤效应远大于工频电流，因此中频感应炉在启动时，对炉料没有特殊要求，装料后即可迅速加热升温；而工频感应炉则要求有专门制作的开炉料块才能启动加热，而且升温速度很慢。
因此，在周期作业的条件下大多使用中频感应炉。
3、电磁搅拌效果好中频电源的搅拌效果比较好。
工频电源过大的搅拌力使钢液对炉衬的冲刷力增大，不仅降低精炼效果而且会降低坩埚寿命。
4、熔化速度快、生产效率高中频炉配置的功率密度大，是工频炉的1.4~1.6倍。
在相同条件下中频炉的熔化速度比工频炉快。
中频炉热量损失小、电热效率高，其热效率比工频炉高8%，吨铸铁耗电量下降10%。
5、钢液被炉渣覆盖、减少大气对钢液的污染工频炉内钢液“驼峰”现象比中频炉严重，很难造渣覆盖液面。
中频炉冶炼时炉渣具有良好的流动性和覆盖能力，同时通过炉渣还可以进行脱氧和脱硫等精炼过程。
工频电炉和中频电炉的区别
工频感应炉与中频感应炉区别一、工频感应炉工频感应炉是以工业频率的电流50或60赫兹作为电源的感应电炉。
工频感应电炉已发展成一种用途比较广泛的冶炼设备。
它主要作为熔化炉用来冶炼灰口铸铁、可锻铸铁、球墨铸铁和合金铸铁。
此外还作为保温炉使用同前工频感应炉已代替冲灭炉成为铸造生产方面的主要设备和冲天炉相比工频感应炉具有铁水成分和温度易于控制、铸件中的气体与夹杂物的合量低、不污染环境、节约能源和改善了劳动条件等许多优点。
因此近年来工频感应炉得到迅速发展。
工频感应炉全套设备包括四大部分。
1炉体部分冶炼铸铁的工频感应炉炉体部分由感应炉两台一台用于冶炼另一台备用、炉盖、炉架、倾炉油缸、炉盖移动启闭装置等组成。
2电气部分电气部分由电源变压器、主接触器、平衡电抗器、平衡电容器、补偿电容器和电气控制台等组成。
3水冷系统冷却水系统包括电容器冷却感应器冷却和软电缆冷却等。
冷却用水系统是由水泵和循环水池或冷却塔以及管道阀门等组成。
4液压系统液压系统包括油箱、油泵、油泵电机、液压系统管道与阀门和液压操作台等。
二、中频感应炉中频感应炉所用电源频率在150一10000赫兹范围内的感应炉称为中频感应炉其主要频率在150一2500赫兹范围。
国产小频感应炉电源频率为150、1000和2500赫兹三种。
中频感应炉是一种适用于冶炼优质钢与合金的特冶设备和工额感应炉相比具有以下优点1熔化速度快生产效率高。
中频感应炉的功率密度大每吨钢液的功率配置比工频感应炉约大20一30。
因此在相同条件下中频感应炉的熔化速度快生产效率高。
2适应性强使用灵活。
中频感应炉每炉钢液可以全部出净更换钢种方便而工频感应炉每炉钢液不允许出净必须保留一部分钢液供下炉启动因此更换钢种不方便只适用于冶炼单一品种钢。
3电磁搅拌效果较好。
由于钢液承受的电磁力是与电源频率的平方根成反比因此中频电源的搅拌力比工频电源小。
对于去除钢中杂质和均匀化学成分、均匀温度来说中频电源的搅拌效果比较好。
中频炉
电流,感应电流通过炉料时,对炉料进行加热促使其熔化。
中频电炉利用中频电源建立中频磁场，使铁磁材料内部产生感应涡流并发热，达到加热材料的目进行感应加热，熔炼保温，中频电炉主要用于熔炼碳钢，合金钢，特种钢，也可用
在硬度方面几乎没有什么要求，只要进行熔液搅拌和加料等操作的时候，不会破碎就可以了。
接着就是烧结工作，以慢升温的方式继续将其烘烤24小时，直到其完全凝结固化。用户必须正确完成上述两
道工序，因为它们是保证中频电炉长时期使用的基础。
另外，在操作上，一般情况下，首先要检查系统水流。对有否漏水现象进行检查。工作时保持严谨的作风：
炉的正常作业或发生安全意外。
二、开炉后的注意事项
中频电炉开炉后，在进行装料时，应对炉料内进行检查，避免混入易燃易爆等有害物品。为了防止结盖现象
的出现，严禁在钢液中直接加入冷料和湿料，以及在熔化液充满到上部后不得加入体积较大的块料;为避免出现爆
炸意外，必需确保浇注场地和炉前地坑无积水，无障碍物;而在进行浇注时需两人配合进行，而剩余的钢液只能倒
中频炉
转变频率的电源装置
目录
01
设备简介
02
设备特点
03
安全运作
04
主要参数
05
冷却系统
06
工作原理
目录
07
操作规程
08
注意事项
09
使用条件
010
安装要求
011
维护常识
012
延长寿命
中频炉是一种将工频50HZ交流电转变为中频（300HZ以上至1000HZ）的电源装置，把三相工频交流电，整流
中频感应加热炉与工频加热炉的区别
力华智能设备科技（东莞）有限公司
中频感应加热炉与工频加热炉的区别
随着科技的快速发展，热处理设备大致都使用中频感应加热炉或者工频加热炉，但是很多客户不知道如何的选择，今天小编就来说说中频感应加热炉及工频加热炉吧。
其实，现在很专业热处理厂家，都已经不再生产工频加热炉了，因为工频加热炉不可自动调节。
请往下看：
1、工频加热炉就是直接用工频频率（50hz）将电池的直流电变成交流电，再经变压器变压为220伏50赫兹的家用交流电，虽然结构简单但是不可自动调节，而且在用工频电流进行感应加热时，对电磁力应引起足够的重视。
这个电磁力轻者使得毛坯振动，重者使毛坯跑离感应器，如果对毛坯不能进行控制，将使毛坯的加热温度不均匀，而且使一些加热方式不能采用。
2、中频感应加热炉先将电池的直流电通过中频升压电路升压为中频220伏脉冲电，经滤波得到300伏直流电压，而后将其变成220伏50赫兹家用交流电，而且输出功率可以自动调节，节能又环保，且中频感应加热时，对毛坯的进出了没有什么影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工频感应炉与中频感应炉一、工频感应炉工频感应炉是以工业频率的电流(50或60赫兹)作为电源的感应电炉。
工频感应电炉已发展成一种用途比较广泛的冶炼设备。
它主要作为熔化炉用来冶炼灰口铸铁、可锻铸铁、球墨铸铁和合金铸铁。
此外，还作为保温炉使用，同前，工频感应炉已代替冲灭炉成为铸造生产方面的主要设备，和冲天炉相比，工频感应炉具有铁水成分和温度易于控制、铸件中的气体与夹杂物的合量低、不污染环境、节约能源和改善了劳动条件等许多优点。
因此，近年来工频感应炉得到迅速发展。
工频感应炉全套设备包括四大部分。
1．炉体部分冶炼铸铁的工频感应炉炉体部分由感应炉(两台，一台用于冶炼，另一台备用)、炉盖、炉架、倾炉油缸、炉盖移动启闭装置等组成。
2．电气部分电气部分由电源变压器、主接触器、平衡电抗器、平衡电容器、补偿电容器和电气控制台等组成。
3．水冷系统冷却水系统包括电容器冷却，感应器冷却和软电缆冷却等。
冷却用水系统是由水泵和循环水池或冷却塔以及管道阀门等组成。
4．液压系统液压系统包括油箱、油泵、油泵电机、液压系统管道与阀门和液压操作台等。
GW系列工频炉本系列GW工频无芯感应熔化炉可供熔化各种碳素钢、铸铁和特种铸铁（炼钢脱氧剂等），增加排烟装置还可熔化铜及铜合金。
本系列熔化炉其额定容量从0.25~10T共七个规格。
特点：1、使用可靠，操作简单，停电时机械方式可用手动倾炉2、熔化速度快，节省能源，且无污染3、金属烧损少，劳动条件好4、电路结构简单，节省场地，易于维护组成：（GW-1.5-420）炉体：一台/两台；炉前控制柜：一台；主接触器补偿柜：一台；液压站：一台（液压方式）；电器设备：三台，倾炉控制柜：一台（液压方式）水冷电缆：2—4条。
GW-1.5-420工频无芯感应熔化炉(增强型)在脱氧剂生产的应用GW系列工频无芯感应熔化炉，目前已被广泛使用在许多炼钢脱氧剂生产厂家，并得到广泛的好评。
仅，本溪冶炼厂，就购买我厂GW系列工频无芯感应熔化炉达8套，其中GW-1.5吨工频无芯感应熔化炉（增强功率）有7套，3吨工频无芯感应熔化炉有1套，年产值可达3亿多元，因此我厂生产该种型号电炉在同行业中，作为生产脱氧剂的主要设备，在节能，产量等各方面，为同行业领先者，对生产脱氧剂感兴趣的客户，可带领实地考察，提供生产咨询，和技术上指导。
广销全国地区，如：辽宁本溪、鞍山，河南南阳，河北邯郸，内蒙古包头。
GW系列工频无芯感应熔化炉主要技术参数：功率各异根据实际需要进行改变，产量等也随之变化GWL系列可倾式工频感应熔铝炉用途;本系列GWL可倾式工频感应熔铝炉，熔铝炉从0.15~1.5T共有五个系列。
亦可用于镁、锌、铝、锡及其合金的熔化和保温。
组成：炉体由炉架、铸铁坩埚、轭铁、感应器、水冷系统和倾炉装置。
GWL系列可倾式工频感应熔铝炉主要参数：（熔铝）型号额定容量t额定功率kw熔化率t/h额定电压V单位电耗kwh/t工作温度℃最高工作温度℃冷却水压mpa冷却水耗用量m³/hGWL-0.15-64Q(铁坩埚)0.15 64 0.11 380 530 700 900 0.15-0.3 ＜2.0 GWL-0.3-100Q（铁坩埚）0.3 100 0.18 380 520 700 900 0.15-0.3 ＜2.5 GWLF-0.3-110Q（非铁坩埚）0.3 110 0.16 380 650 700 900 0.15-0.3 ＜2.5 GWLF-0.5-180Q（非铁坩埚）0.5 180 0.3 380 630 750 900 0.15-0.3 ＜4.0 GWLF-1.5-400Q（非铁坩埚）1.5 400 0.65 380 630 750 900 0.15-0.3 ＜7.0（熔化镁、锌、铅锡等金属时的技术参数）GYT 系列工频有芯感应熔铜炉适用于熔化铜及其合金特点：1、适用于连续铸造，价格相对于同等容量无芯感应炉低廉2、操作方便，可定点浇铸3、加热速度快，节省电能，打结炉衬方便，熔化成本低4、和其他炉型相比较，具有便于调节化学成分之优势，且无污染，适用于文明生产金属Mg Zn Pb Sn项目 型号 坩埚装料量 kg 熔化率 kg/h 坩埚装料量 kg 熔化率 kg/h 坩埚装料量 kg 熔化率 kg/h 坩埚装料量kg熔化率kg/hGWL-0.06-26 45 60 160 200 270 100 180 560GWL-0.15-30 100 400 170 440 480 GWL-0.15-64 100 115 400 380 700190 440 1000 GWL-0.3-50 210 800 280 880 750 GWL-0.3-1002102108007001400 350880组成：电炉由炉体、炉架、轭铁、感应器、水套、倾运机构、电器控制柜、调压器、电容器架、操纵台等。
GYT系列工频有芯感应熔铜炉主要技术参数：二、中频感应炉中频感应炉所用电源频率在150一10000赫兹范围内的感应炉称为中频感炉，其主要频率在150一2500赫兹范围。
国产小频感应炉电源频率为150、1000和2500赫兹三种。
中频感应炉是一种适用于冶炼优质钢与合金的特冶设备，和工额感应炉相比具有以下优点： 1)熔化速度快，生产效率高。
中频感应炉的功率密度大，每吨钢液的功率配置比工频感应炉约大20一30％。
因此，在相同条件下中频感应炉的熔化速度快，生产效率高。
2)适应性强，使用灵活。
中频感应炉每炉钢液可以全部出净，更换钢种方便；而工频感应炉每炉钢液不允许出净，必须保留一部分钢液供下炉启动，因此更换钢种不方便，只适用于冶炼单一品种钢。
3)电磁搅拌效果较好。
由于钢液承受的电磁力是与电源频率的平方根成反比，因此中频电源的搅拌力比工频电源小。
对于去除钢中杂质和均匀化学成分、均匀温度来说，中频电源的搅拌效果比较好。
工频电源过大的搅冲力使钢液对炉衬的冲刷力增大，不仅降低精炼效果而且会降低坩埚寿命。
4)起动操作方便。
由于中频电流的集肤效应远大于工频电流流，因此中频感应炉在起动时，对炉料没有特殊要求，装料后即可迅速加热升温；而工频感应炉则要求有专门制作的开炉料块(与坩埚尺寸近似，约以坩埚高度一半的铸钢或铸铁块)才能启动加热，而且升温速度很慢。
阅此，在周期作业的条件下大多使用中频感应炉。
起动方便带来的另一个优点是，在周期作业时可以节约电力。
由于以上优点，中频感应炉近几年来，不仅广泛地用于钢与合金的生产领域，而且在铸铁生产中，特别是在周期作业的铸造车间也得到很快的发展。
中频感应炉的配套设备中频感应炉的成套设备包括：电源及电气控制部分，炉体部分，传动装置及水冷系统。
一、技术参数1、中频熔化炉主要技术参数：2、设备运行要求：海拔高度：＜3000m环境温度：5-42℃相对温度：＜90%（平均温度不低于20℃）环境要求：周围无导电尘埃，爆炸性气体及严重破坏金属和绝缘的腐蚀性气体无明显的震动和颠簸安装方式：户内二、控制技术特点简介1.为并联逆变器研制开发的第五代智能控制器，已广泛应用于各种金属的熔炼、保温及感应加热设备的电源控制。
2.控制器为单板全集成控制板，采用数字触发，具有可靠性高、精确性高及调试容易，继电元件少。
3.先进的扫频式类它激、零电压启动技术，启动成功率达100%。
4.逆变控制参考美国（ABB、pillar、Ajax）公司、日本富士电机等国外先进控制技术。
自行开发的逆变控制技术，具有极强的抗干扰能力。
5.自动跟随负载变化，运行时具有非故障性的自动再启动功能以及功率自动调节功能。
6.具有理想的限流、限压，特有的关断时间或逆变角控制，保证设备可靠运行。
7.具有完善的多级保护系统（水压、缺相、欠压、过流、过压、关断时间、直通、操作联锁等）。
8.具有较高的变频效率1000 Hz及以下大于96%。
第二部分中频感应炉炉体使用说明一、结构简介1.炉体部分中频炉机械部分由炉体、水电引入系统、倾炉装置等组成。
1.1炉体炉体包括炉壳、感应器等。
1.1.1 炉壳由两半铸铝炉壳型连接而成，具有刚性好，结构紧凑，维修方便等优点，其回转轴承孔一次加工而成，确保了同心度，使炉壳及回转轴在倾炉过程中不会因不同心而变形。
1.1.2 感应器感应器是炉体的心脏，它不仅直接影响到炉体功率的吸收，其设计的合理性及制造质量直接影响到炉衬使用寿命。
由我们生产的感应器具有以下特点：a)感应器参数由计算机进行优化设计，得到一组最满意的技术参数，供设计人员进行结构设计。
b)感应器均采用厚壁优质T2紫铜管，在专用绕制设备上绕制成型，在工艺及设备上保证了制造质量及线圈内壁的平整性，进一步提高了炉体的使用寿命。
c)感应器匝间距通过足够数量的环氧立柱加以固定，使感应线圈成为一体，从而减少工作时的震动和噪音。
1.2水电引入系统：炉体水路互相并联，通常采用开启式软化水冷却。
（见水系统原理图）1.2.1 水电引入均采用后出线形式，减少了线路损耗，提高了水冷电缆的使用寿命。
1.2.2水系统内在总进水管上应装有压力传感器，以便调整各冷却支路的水流量，保证设备的正常运行。
1.2.3水冷电缆采用冷压成型工艺与铜绞线压接。
这种方式连接坚固，接触电阻小，不损伤铜绞线并可快速更换，能承受0.5Mpa的水压而不泄漏或破裂。
1.3倾炉系统倾炉机构采用蜗轮蜗杆减速机（电动、手动）。
2. 中频电源简介：2.1中频电源电柜：采用上进下出线。
柜内布置简洁合理，主电路与控制电路隔离，易损件更换方便，有必要的安全保护措施。
2.1.1主电路：本电源采用可控硅并联谐振电路，它具有可靠性高，保护容易，且逆变桥对触发脉冲有一定的容错能力，较之串联谐振电路和IGBT电源易于实现短路保护，是国外大公司首选的电源结构。
逆变可控硅选用国产品牌，电流电压的储备数≥2.5倍，整流元件选用国产品牌，所有可控硅都是经过严峻的72小时连续高温阻断和全动态测试，使装机元件具有极高的可靠性；对元件的外部吸收参数进行瞬间动态优化筛选，从而使换相尖峰电压对元件造成的不可逆劣化减少到最小，从根本上提高了设备的使用寿命。
2.1.2补偿电容器：选用国产品牌产品——新安江电力电容器厂生产的专用大容量电热电容器，使成套设备占地面积尽量缩小。
2.1.3控制回路：（1）采用全数字超大规模集成电路、单板结构，所有器件都经过高温老化筛选。
控制电路采用数字控制，抗干扰能力强，除完成常规的整流、逆变、过压、短路、限流、限压的控制功能外，还带有故障自诊断功能和故障延时功能。
（2）采用零电压智能扫描启动电路，确保带坩锅模启动和满炉、冻炉启动的可靠性；同时具备常规的自动重复启动功能。
（3）输出功率连续可调，以满足烘炉、熔化、升温、保温的需求。
（4）专门设计的逆变角控制环路，可根据负载工况，通过控制逆变角实时调整等效负载阻抗，使电源和负载处于最佳匹配，使电源一直处于可能的最大出力状态，功率因数可达0.95以上，最大限度地发挥了设备的出力。
