机械制图常见问题共92页
最全机械制图习题全集附带答案（答案）
最全机械制图习题全集附带答案（答案）机械识图习题集第⼀章制图的基本知识和技能1．图纸的幅⾯按尺⼨⼤⼩可分为5 种，其代号分别为A0，A1，A2，A3，A4。
2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的⽅位⼜可将图纸格式分为X型和Y型两种。
3．标题栏应位于图纸的右下⾓，⼀般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的⽂字⽅向为⽔平。
4.⽐例是指图中图形与其实物相应要素的线性尺⼨之⽐。
图样上标注的尺⼨应是机件的最后完⼯尺⼨尺⼨，与所采⽤的⽐例⽆关。
5.常⽤⽐例有原值⽐例、放⼤⽐例和缩⼩⽐例三种；⽐例1：2是指实物是图形的2倍，属于缩⼩⽐例；⽐例2：1是指图形是实物的2倍，属于放⼤⽐例。
6.⽐例的选择原则是：作图时应尽量采⽤原则⽐例，需要时也可采⽤放⼤或缩⼩的⽐例。
⽆论采⽤何种⽐例，图样中所注的尺⼨，均为机件的最后完⼯尺⼨。
7．图样中书写的汉字、数字和字母，必须做到字体⼯整、笔划清除、间隔均匀、排列整齐，汉字应⽤长仿宋体书写，数字和字母应书写为斜体或直体。
8．字号指字体的⾼度，图样中常⽤字号有3.5,5,7,10号四种。
9．常⽤图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。
10．图样中，机件的可见轮廓线⽤粗实线画出，不可见轮廓线⽤细虚线画出，尺⼨线和尺⼨界线⽤细实线画出，对称中⼼线和轴线⽤细点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的⼀半。
11．图样上的尺⼨是零件的最后完⼯尺⼨，尺⼨以mm为单位时，不需标注代号或名称。
12．标注尺⼨的四要素是尺⼨界线、尺⼨线、箭头、尺⼨数字。
13．尺⼨标注中的符号：R表⽰半径，φ表⽰直径，Sφ表⽰球⾯直径，SR表⽰球⾯半径，S表⽰斜度，C表⽰锥度。
14．标注⽔平尺⼨时，尺⼨数字的字头⽅向应朝上；标注垂直尺⼨时，尺⼨数字的字头⽅向应朝左。
⾓度的尺⼨数字⼀律按⽔平位置书写。
当任何图线穿过尺⼨数字时都必须断开。
机械设计常见问题及注意事项ppt课件
26
工艺性能选材原则
◆ 机械加工性能： 钢比铸铁易于焊接； 奥氏体不锈钢、高碳高合金钢切削加工性能较差； 铝、镁合金及部分铜合金具有优良的切削加工性能。
◆ 热处理工艺性能 ：
必须首先区分是否可进行热处理强化 。
纯铝、纯铜、部分铜合金、单相奥氏体不锈钢一般 不可热处理强化； 对可热处理强化的材料而言，热处理工艺性能相当的 重要。
G4_3.4.2-02A_10、G4_5-03B_10
7
气动、液压、热工图样的编号方法 ： 在隶属号前增加图样类型备注号
×× _ × × × . × － ×× _ × ×
改进号 版本号 零件序号 分部件序号 部件序号 图样类型备注号 产品代号
8
气动、液压、热工图样类型备注号
图样类型 备注号
原理图 气动 液压 热工 QY YY RY
② 以耐磨性为主的轴，可选碳含量较高的钢(如65Mn、 9Mn2V)或低碳钢(20Cr、20CrMnTi)渗碳制造，对其中精 度有极高要求的轴，则应选38CrMoAlA渗氮制造；
37
轴类零件
◆ 轴类零件选材时应注意： ③ 主要受弯扭载荷的轴，无需选淬透性大的钢种，可选 45、40Cr即可；而对受拉-压载荷的轴，特别当其尺寸较 大、形状较复杂时，则应选用淬透性较高的钢种，如 40CrNiMo。 ④ 主要受明显、强烈冲击的轴，宜用低碳钢渗碳制造。
a. 涂色区别 孔组
b. 注字母区别 孔组
15
◆ 对称件的图形如只画出一半或略大于一半时，尺寸线 应略超过对称中心线或断裂线，并仅在尺寸线的一端 画出箭头。
a. 半线尺寸注法
16
◆ 当图形具有对称中心线时，分布在对称中心线两边的相同 结构，可以标注出其中一边的结构尺寸。图中的对称结构 对于对称中心线的定位尺寸，无特殊要求时可不必标注。
机械制图(第七版)习题集答案(只包含大部分)_图文
*
91
P68 7-18（2）补左视图
*
92
P70 7-20（1）补左视图
*
93
P70 7-20（2）补俯视图
*
94
P71 7-21（1）补左视图中所缺线条。
*
95
P71 7-21（2）补左视图中所缺线条。
*
96
P72 7-22（1）补缺线
*
97
P72 7-22（2）补缺线
*
98
P73 7-23（1）补俯视图
*
d
9
2—3（4）已知Δ ABC平面对V面的倾角β 1=300，作出该三角形的水平投 影（bc//X轴）。
b’ m’
a’ 300
1’ c’
bm
c
a
*
解不唯一
10
分析：Δ ABC是铅 垂面，与Δ ABC平 行的一定是铅垂面 ，所以Δ DEF是铅 垂面，并且具有积 聚性的投影平行。 与铅垂面垂直的是 水平线，所以在水 平投影反映实长和 直角。（与正垂面 平行的一定是正垂 面，与侧垂面平行 的一定是侧垂面。 ）
*
99
P73 7-23（2）补左视图
P73 7-23（2）
*
100
P74 7-24（1）补全左视图中所缺线条。
*
101
P74 7-24（2）补全俯视图中所缺线条。
*
102
P75 7-25（2）补缺线
*
103
P75 7-25（4）补缺线
*
104
P76 7-26（2）补缺线
*
105
P76 7-26（4）补缺线
形三边垂直平分线的交点。
由此可知：此题用换面法，并凭借垂直投影定理即可解。
「收藏：太全面了」机械制图常见错误经典示例及分析说明（中）
「收藏：太全面了」机械制图常见错误经典示例及分析说明（中）展开全文前言产品图样是设计、工艺、制造之间进行技术交流的语言，在公司的科研生产中起着重要的作用。
本图册为了规范集团内的机械制图，根据机械制图国家标准和企业标准的要求，编制企业产品图样的常见错误图册，解决研发人员画图的标准化和细节问题，方便标准化审查和设计精细化。
本图册的编制范围包括设计中容易发生错误的图形画法以及画法中需要统一的问题。
本图册分为8个部分：一、图线二、视图三、尺寸及尺寸公差标注四、形位公差与配合五、焊缝标注六、技术要求七、标题、明细栏八、表面要求第3章尺寸及尺寸公差标注尺寸标注应遵循以下基本规则：1. 机件的真实大小是以图样上所注的尺寸数值为依据，与图形的大小及绘制的准确度无关。
2. 图样中（包括技术要求和其他说明）的尺寸，以毫米为单位时，不需标注单位符号（或名称）。
如果采用其他单位，则应注明相应的单位符号。
3. 图样中的所注尺寸为最后完工尺寸，否则应另加说明。
4. 每一尺寸一般只标注一次，并应标注在反映该结构最清晰的图形上。
3.1 尺寸数字、尺寸线与尺寸界线3.1.1尺寸数字位置GB/T 4458.4 《机械制图尺寸注法》4.3.4条：尺寸数字不能被任何图线所通过，否则应将该图线断开，如图3-1所示。
3.1.2 自明尺寸对孔4-Φ8没有第二个视图表示其深度，也不标注尺寸，此时按通孔处理，不必注明（通孔）或（通）。
【YJZY.TC.001《技术制图图册第二部分零件图图样画法及标注》2.2条】3.2 指引线标注3.2.1 指引线与其他图线GB/T 4457.2-2003 《机械制图图样画法指引线和基准线》：指引线为细实线，与要表达的物体形成一定的角度，不能与相邻的图线（如剖面线）平行，与相应图线所成角度应大于15°，如图3-3。
3.2.2 多条指引线标注指引线可以弯折成锐角，两条或几条指引线可以共有一个起点，指引线不能穿过其它的指引线、基准线，如图3-4。

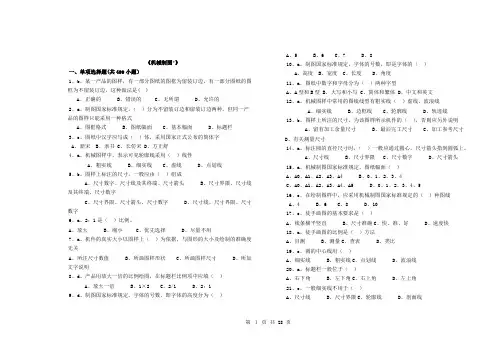

机械制图题库
《机械制图*》一、单项选择题(共499小题）1、b。
某一产品的图样，有一部分图纸的图框为留装订边，有一部分图纸的图框为不留装订边，这种做法是( )A、正确的B、错误的C、无所谓D、允许的2、a。
制图国家标准规定，（）分为不留装订边和留装订边两种，但同一产品的图样只能采用一种格式A、图框格式B、图纸幅面C、基本幅面D、标题栏3、c。
图纸中汉字应写成（）体，采用国家正式公布的简体字A、新宋B、隶书C、长仿宋D、方正舒4、a。
机械图样中，表示可见轮廓线采用（）线性A、粗实线B、细实线C、虚线D、点划线5、b。
图样上标注的尺寸，一般应由（）组成A、尺寸数字、尺寸线及其终端、尺寸箭头B、尺寸界限、尺寸线及其终端、尺寸数字C、尺寸界限、尺寸箭头、尺寸数字D、尺寸线、尺寸界限、尺寸数字6、a。
2：1是（）比例。
A、放大B、缩小C、优先选择D、尽量不用7、a。
机件的真实大小以图样上（）为依据，与图形的大小及绘制的准确度无关A、所注尺寸数值B、所画图样形状C、所画图样尺寸D、所加文字说明8、d。
产品用放大一倍的比例绘图，在标题栏比例项中应填（）A、放大一倍B、1×2C、2/1D、2：19、d。
制图国家标准规定，字体的号数，即字体的高度分为（）A、5 B、6 C、7 D、810、a。
制图国家标准规定，字体的号数，即是字体的（）A、高度B、宽度C、长度D、角度11、a。
图纸中数字和字母分为（）两种字型A、A型和B型B、大写和小写C、简体和繁体D、中文和英文12、a。
机械图样中常用的图线线型有粗实线（）虚线、波浪线A、细实线B、边框线C、轮廓线D、轨迹线13、b。
图样上所注的尺寸，为该图样所示机件的（），否则应另外说明A、留有加工余量尺寸B、最后完工尺寸C、加工参考尺寸D、有关测量尺寸14、a。
标注圆的直径尺寸时，（）一般应通过圆心，尺寸箭头指到圆弧上。
A、尺寸线B、尺寸界限C、尺寸数字D、尺寸箭头15、a。
浅谈机械制图教学中存在的问题及对策
浅谈机械制图教学中存在的问题及对策机械制图一直是机械乃至机电类专业中的首选专业基础课，但从目前的情况来看，教学效果并不十分令人满意，还存在着一些问题有待解决。
标签：机械制图教学问题对策在职业教育中，机械制图一直是机械乃至机电类专业中的首选专业基础课，它以形象思维和空间想象的训练贯穿始终，既有系统的理论，又有较强的实践性。
但从目前的情况来看，机械制图教学并不十分令人满意，还存在着一些问题有待解决。
一、机械制图教学中存在的问题1.教学手段陈旧。
在传统的机械制图教学中，使用的教具、模型有限，挂图显得比较呆板，一遇到难懂的地方，学生就想不出它的形状结构。
制图是一门抽象、难学的课程，学习需要有抽象的思维能力。
尽管大多数学生都能够意识到制图的重要性，学习时也花了很多时间，但效果并不理想。
可见，传统的板书、挂图等教学手段已不利于培养学生的抽象思维了。
2.教学内容有待整合。
在传统的机械专业课程设置中，各部分之间的内容缺少配合，学生的学习也存在断层。
如《机械制图》、《互换性和技术测量》、《AutoCAD计算机辅助设计》等都是独立开设的，且《互换性和技术测量》多在第3或第4学期开设，而在机械制图读典型零件的学习过程中，不可避免地要用到《互换性和技术测量》中尺寸公差、形位公差等方面的内容，从而无法提高学生的学习效率。
3.教学实践欠缺。
在机械制图的教学中，教师往往只注重理论知识的讲解，但机械制图又是一门实践性很强的课程，这就导致了实践的欠缺。
由于缺乏必要的感性认识和实际的生产经历，这就使机械制图的内容显得抽象、枯燥，且不易理解和记忆。
但如果能将这部分内容融于实践性教学环境当中，学生就很容易掌握了。
4.考核方法单一。
考试能检验学生对所学知识的掌握程度，也是检验教学质量和教学成果的一种重要手段。
但在目前的机械制图考核中，不仅方法比较单一，且理论考试居多，对学生制图能力的考查则普遍不足，从而无法较客观地评价他们的综合能力。
二、提高机械制图教学效果的对策1.改革教学内容，加强整合。
机械加工图纸标注法以及常见问题和要求
1、机械制图国标的规范及事例
2、图纸尺寸标注经常出现的问题以 及应注意事项
3、生技图纸审核要求
5 、图线（GB/T17450-1998）
图线分粗、细两种，细线宽度约为d/2。图 线宽度的推荐系列为：0.18，0.25，0.5，0.35， 0.5，0.7，1，1.4，2mm。
3. 图样中所标注的尺寸为该图样所示机件的最后完工尺 寸，否则应另加说明。
4. 机件的每一尺寸，一般只标注一次，并应标注在反映 该结构最清楚的图形上。
常用的尺寸注法符号和缩写词
名称
符号或缩写词
名称
直径
φ
45°倒角
半径
R
深度球Leabharlann 径Sφ沉孔或锪平球半径
SR
埋头孔
厚度
t
均布
正方形
□
弧长
符号或缩写词
C
∨
EQS
2、尺寸标注时，主要考查对尺寸终端形式（箭头）的标注和尺寸数字的标 注，例如：
零件图的内容
1、零件图的内容和作用
一张完整的零件图由图形、完整的尺寸、技术要求和标题栏组成。 1）零件图中需要用一组视图来表达零件的内、外结构形状； 2）正确、完整、清晰、合理地标注出能满足制造、检验、装配所
需要的所有尺寸； 3）说明零件在加工、检验、装配、调试过程中所需的要求； 4）零件标题栏中的内容包括：零件名称、材料、数量、比例、图
三、工程图的尺寸标法及注意事项
应用举例：分析图中尺寸标注错误，并正确标注
分析：主要考察尺寸线与尺寸界线的区别。尺寸线不能用其他图线代替， 也不得与其他图线重合或画在其他图线的延长线上，尺寸线与所标注的 线段平行,而尺寸界线由图形的轮廓线、轴线或对称中心线处引出，也可 直接利用它们作尺寸界线。
机械加工图纸标注法以及常见问题和要求参考文档
标注直径尺寸；
24
四、零件设计尺寸标注经常出现的问题
• 1、尺寸标注不完整、凌乱、漏标和重复标注现象 • a、零件上的重要尺寸必须直接标出 • b 、避免出现封闭尺寸 • c 、标注尺寸要便于加工和测量 • 2、工件尺寸精度要求较高但并没标注尺寸公差，
39
七、零件表达方案的选择
为了把零件内、外结构和形状正确、完整、清晰地 表达出来，又能使读图方便、绘图简便，必须通过 读零件的了解，认真考虑主视图的选择和其它视图 的数量、画法，并且对零件表达的合理程度会随着 工作经验的积累而逐步提高。
1、主视图的选择 主视图是零件表达方案的核心，它选择是否恰当将直接 影响读图和绘图是否方便，一般从下面两方面考虑： 1）主视图中零件的投影方向——形状特征原则； 2）主视图中零件的摆放位置——加工位置原则、工作 位置原则、自然位置原则。
在同一图样中同类图线的宽度应基本一致，虚 线、细点划线及双点划线的线段长度和间隔应各 自大致相等。粗线的宽度d应按照图的大小和复 杂程度，在0.5~2mm之间选择，细线的宽度约 为d/2。
5
注意事项
(1) 同一图样上，同类图线宽度应一致。 (2) 图线与图线相交时，应该是画线相交。只 有当细虚线处于粗实线的延长线上时，为表明 可见与不可见轮廓的界线，应留出间隙。若各 种图线重合，应按粗实线、点划线、虚线的先 后顺序选用线型。 (3) 画圆时，中心线超出轮廓线3～5mm。当 圆太小时，可用细实线代替点画线。
3
• 图纸及格式（GB/T14689－1993）
机械制图面试题库及答案
机械制图面试题库及答案1. 什么是三视图？三视图是指从物体的正面、左面和上面三个方向观察物体，分别绘制出的正视图、左视图和俯视图。
2. 简述公差与配合的概念。
公差是指零件实际尺寸允许的变动范围，配合是指两个或多个零件之间的相互配合关系。
3. 请解释什么是粗糙度？粗糙度是指零件表面微观几何形状不平度的度量，通常用Ra、Rz 等参数表示。
4. 什么是螺纹？螺纹是螺旋线在圆柱或圆锥表面上的连续凸起，用于连接或传动。
5. 简述零件图和装配图的区别。
零件图主要表示单个零件的形状、尺寸和表面粗糙度等信息，而装配图表示多个零件的组合关系和装配顺序。
6. 请解释什么是尺寸链？尺寸链是指在机械加工或装配过程中，一系列相互关联的尺寸组成的封闭环。
7. 什么是极限与配合？极限与配合是指在机械加工中，零件尺寸的允许最大值和最小值，以及它们之间的配合关系。
8. 简述什么是材料力学性能？材料力学性能是指材料在受力时所表现出的强度、硬度、韧性等特性。
9. 请解释什么是自由尺寸和非自由尺寸。
自由尺寸是指在加工过程中可以自由变化的尺寸，而非自由尺寸是指必须严格控制的尺寸。
10. 什么是互换性？互换性是指在一定条件下，不同批次生产的零件可以互相替换使用的性质。
11. 简述什么是装配尺寸链？装配尺寸链是指在装配过程中，一系列相互关联的尺寸组成的封闭环。
12. 什么是标准件？标准件是指按照国家标准或行业标准生产的零件，具有通用性和互换性。
13. 请解释什么是表面粗糙度？表面粗糙度是指零件表面微观几何形状不平度的度量，通常用Ra、Rz等参数表示。
14. 什么是基本尺寸？基本尺寸是指在设计图纸上标注的零件尺寸，是加工和检验的基准尺寸。
15. 简述什么是尺寸链的封闭环。
尺寸链的封闭环是指在尺寸链中，所有尺寸的总和必须等于一个固定值，以保证装配的准确性。
16. 什么是配合公差？配合公差是指在配合关系中，两个零件之间允许的尺寸偏差范围。
17. 请解释什么是几何公差。
机械加工图纸标注法以及常见问题和要求ppt课件
∨
EQS
⌒
尺寸界限用来表示所注尺寸的范围。尺寸界限用细实线绘 制，并应由图形的轮廓线、轴线或对称中心线处引出。也 可利用轮廓线、轴线或对称中心线作尺寸界限。
尺寸线用来表示尺寸度量的方向。尺寸线必需用细实线绘在 两尺寸界限之间，不能用其它图线替代，不得与其它图线重 合或画在其延伸线上。
尺寸数字不可被任何图线所经过，当无法防 止时，必需将该图线断开。
加工面和非加工面只需一个 尺寸相联络是合理的。
铸件毛坯尺寸标注分析
典型零件尺寸标注及分析
错误
正确
冲压件尺寸标注分析
该件是冲压零件,为了便于设计压模及便于检验,在标注尺寸 时应直接注出其实践外表的尺寸,而不应注中心线的尺寸。
倒角大小×倒角度数°这是规定的标法，当倒角度数为45°时，可简化标 为C倒角大小，所以说2×45°可简化为C2，也就是说2×45°与C2的标 注是一个意思, 这是零件的一种工艺构造。 在GB/T4458.4-2003<机械制图 尺寸注法>中关于倒角5.9条是这样规定 的：
二、尺寸公差与配合
1、零件的互换性〔定义、作用〕 在按规定要求大量制造的零件或部件中，任取一个，不经挑 选或修配，就能装配到机器当中，并到达规定的配合要求， 零件的这种性质称为零件的互换性。
2、尺寸公差的根本概念
1〕误差与公差定义、区别
2〕公差的根本术语
下面以轴的尺寸 50和00.孔016的尺寸 术语和相互关系。
• (3) 物体的每一尺寸，在图样中普通只标注一次，并 应标注在反映该构造最明晰的图形上。
• (4) 图样中所注尺寸是该物体最后完工时的尺寸，否 那么应另加阐明。
三、尺寸的组成〔重点〕
标注尺寸应包括尺寸界限、尺寸线、尺寸线的终端方式和尺寸数字。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
正确画法 返回
基本表达方法
二、图样的基本表达方法
4、视图中的公切线问题：当视图中直线与曲线相切时，其它视图需不需要画线???
答案：当公切线垂直或水平时，处在公切线的延长线上的视图要画线；公切线倾斜时，都不画线。
返回
基本表达方法
二、图样的基本表达方法
5、剖视图、断面图1：
用斜剖切面剖得的剖视图、断面图与斜视图一样启用旋转符号。
当机件上被放大的部分仅一个时，在局部 放大图的上方只需注明所采用的比例。
注：要用罗马数字；引线不带箭头；罗 马数字和比例间要有一横线（细实线），且放 在局部放大图上方。
用罗马数字 没有箭头
应为细实线
（a）错误
放在放大 图的上方
（b）正确
局部放大图标记
返回
基本表达方法
二、图样的基本表达方法
3、斜视图、向视图1：
细双点划线
（a）错误
（b）正确
局部视图按第三角画法配置时
返回
基本表达方法
二、图样的基本表达方法
2、局部放大图：
GB/T 4458.1 《机械制图 图样画法 视图》 5.7.2条：当同一机件上几个被放大的部分时， 应用罗马数字依次标明被放大的部位，并在局 部放大图的上方标注出相应的罗马数字和所采 用的比例。
斜视图——是物体向不平行于基本投影面的平面投射所得视图。
标注大写拉丁字 母，且在箭头侧
旋转角度标 在字母后面
斜视图的旋转配置
返回
基本表达方法
二、图样的基本表达方法
3、斜视图、向视图2：
只有斜视图允许旋 转配置，其他视图 不允许旋转配置。
放在视图正上 方，去掉字母 下的“—”
错误注法
正确注法
错误画法
粗实线 细实线 虚线
3～5
点划线
双点划线
～1 15～20 ～3
波浪线
双折线 粗虚线
3～5
粗点划线
线宽：细线的宽度为b，粗线的宽度为2b。 b=0.25，0.5，0.7，1.0，……（GB 14691—95）
双折线画法 返回
图线
一、图线
1、断裂画法1：
断裂边界优先采用波浪线绘制，也可用双折线或双点画线绘制。
当用波浪线作 断裂边界时， 波浪线应与轮 廓线平齐。
细实线、粗实 线均不能用作 断裂边界
当采用双点划线或双折 线作断裂边界时，应延 长出轮廓线约3～5mm。
（a）错误
（b）正确
断裂边界线
返回
图线
一、图线
1、断裂画法2：
断裂边界优先采用波浪线绘制，也可用双折线或双点画线绘制。
分界线之间的 轮廓线应断开
返回
基本表达方法
二、图样的基本表达方法
1、局部视图2：
局部视图
斜视图
新标准取消 了旋转视图
正确 （用斜视图和局部视图表示）
不采用 （旧标准的旋转视图）
局部视图按向视图配置时（2）
返回
基本表达方法
二、图样的基本表达方法
1、局部视图3：
GB/T 4458.1—2019 《机械制图 图样画法 视图》图6：按第三角画法配置的局 部视图与视图之间应用细双点画线相连。
（a）错误
图线
相邻零件的剖 面线方向一致， 不便于看图。
（b）正确 剖面符号的画法 Nhomakorabea返回
6、相邻辅助零件：
一、图线
图线
相邻的辅助零件 用双点画线绘制
7、网状结构
（a）错误
（b）正确
相邻辅助零件
相邻的辅助零件不 应覆盖主零件，而 可以被主零件遮挡
细实线(错)
滚花、槽沟等网状结构应用粗 实线完全或部分地表示出来
细实线。
不用细点画线， 用细实线！
（a）错误
（b）正确
较短的对称中心线
返回
图线
一、图线
2、对称中心线2：
GB/T 4457.4—2019《 机械制图 图样画法 图线》规定：轴线、对称中心线、分度圆 （线）、孔隙分布的中心线、剖切线使用的线型为细点画线，短中心线使用线型为 细实线。
中心线伸 出太长
应向轮廓线外 延伸3~5mm
（a）错误
（b）正确
中心线
返回
一、图线
3、粗点划线与粗虚线：
GB/T 4457.4《 机械制图 图样画 法 图线》规定：
粗点划线一般应用于限定范 围的表示线（如限定表面热处理 的范围）；
粗虚线一般应用于允许表面 处理的表示线。
图线
粗点画线× 细点画线×
粗实线×
粗虚线 √
表示表面镀 覆的部分
粗点画线 √
目录
一、图线
★
二、图样的基本表达方法
★
三、尺寸及尺寸公差标注
★
四、公差与配合
★
五、表面结构（粗糙度）要求的标注
★
六、图样格式及技术要求填写
★
七、标题栏
★
八、明细栏
★
忠告：备查资料，请勿研读，费时耗力。
一、图线
机械制图所用的图线——各种图线的用法
返回
图线
一、图线
机械制图所用的图线——画法
～1 15～20 ～3 15～20 ～ 5
轴线不应断开
（a）错误
（b）正确 分界线之间的轮廓线
返回
图线
一、图线
1、断裂画法3：
断裂边界优先采用波浪线绘制，也可用双折线或双点画线绘制。
对称中心线 不能断开
（a）错误
（b）正确
断裂边界线之间的对称中心线
图线
一、图线
2、对称中心线1：
GB/T 4457.4—2019《 机械制图 图样画法 图线》规定：轴线、对称中心线、分度圆 （线）、孔隙分布的中心线、剖切线使用的线型为细点画线，短中心线使用线型为
展开图中的弯折线
返回
5、剖面符号：
一、图线
在同一金属零件图中，剖视图、剖面图的 剖面线，应画成间隔相等、方向相同而且与水 平成45°的平行线。当图中的主要轮廓线与水 平成45°时，剖面线应画成30°或60°的平行 线。在装配图中，相邻金属零件的剖面线，其 倾斜方向相反，或方向一致而间隔不同。同一 装配图中的同一零件的剖面线应方向相同、间 隔相等。除金属零件外，当各零件的剖面符号 相同时，应采用疏密不一的方法以示区别。
限定表面检 测的范围
粗点画线 √
限定表面热 处理的范围
（a）错误
（b）正确
粗点划线与粗虚线的用法
返回
一、图线
4、折弯线：
零件的弯折线应采用细实线。
图线
展开图
粗实线×
在视图中，弯折线（过渡线）采 用细实线且两端不到头 √
（a）错误
（b）正确
零件的弯折线
弯折线用粗实线表示×
（a）错误
（b）正确
在展开图中，弯折线仍用细实 线表示，且弯折线两端应与轮 廓线相交 √
（a）错误
（b）正确
（c）不建议采用
网状结构画法
返回
基本表达方法
二、图样的基本表达方法
返回
基本表达方法
二、图样的基本表达方法
1、局部视图1：
箭头指向 投射方向
斜视图
视图上方，用 拉丁字母
局部视图
按向视图配置， 不写“向”字
（a）错误
（b）正确
局部视图按向视图配置时（1）
按基本视图投影， 中间又没有图形隔 开，可省略标注
