1总则1.0.1为在混凝土异形柱结构设计及施工中贯彻执行国家技术经济政策,做到安全适用、技术先进、经济合理、确保质量,制定本规程。

1.0.2 本规程主要适用于非抗震设计和抗震设防烈度为6度、7度(O.10g ,O.15g)和8度(0.20g) 抗震设计的一般居住建筑混凝土异形柱结构的设计及施工。

1.0.3混凝土异形柱结构的设计及施工,除应符合本规程的规定外,尚应符合国家现行有关标准的规定。

2术语、符号2.1术语2.1.1异形柱specially-shaped colu mn截面几何形状为L形、T形和十字形,且截面各肢的肢高肢厚比不大于4的柱。

2.1.2异形柱结构structure with specially-shaped colu mns采用异形柱的框架结构和框架-剪力墙结构2.1.3柱截面肢高肢厚比ratio of secti on height to section thick ness of colu mn leg异形柱柱肢截面高度与厚度的比值。

2.2符号2.2.1作用和作用效应Gj ――第j层的重力荷载代表值;Mbl、Mbr ――框架节点左、右侧梁端弯矩设计值;Mx、My ――对截面形心轴x、y的弯矩设计值;N ――轴向力设计值;Vc ――柱斜截面剪力设计值;VEKi ――第i层对应于水平地震作用标准值的剪力;Vj ――节点核心区剪力设计值;d i -- 第i个混凝土单元的应力;d j ――第j个钢筋单元的应力。

2.2.2材料性能fc――混凝土轴心抗压强度设计值;ft ――混凝土轴心抗拉强度设计值;fy ――钢筋的抗拉强度设计值;fyV ――箍筋的抗拉强度设计值。

2.2.3几何参数as'――受压钢筋合力点至截面近边的距离;A——柱的全截面面积;Aci ——第i个混凝土单元的面积;Asj——第j个钢筋单元的面积;Asv——验算方向的柱肢截面厚度bc范围内同一截面箍筋各肢总截面面积;Asvj ――节点核心区有效验算宽度范围内同一截面验算方向的箍筋各肢总截面面积;bc——验算方向的柱肢截面厚度;bf --- 垂直于验算方向的柱肢截面高度;bj --- 节点核心区的截面有效验算厚度;d——纵向受力钢筋直径;dv ――箍筋直径;ea --- 附加偏心距;el -—初始偏心距;e0——轴向力对截面形心的偏心距;eix——轴向力对截面形心轴y的初始偏心距;eiy——轴向力对截面形心轴x的初始偏心距;hb ——梁截面高度;hbO ——梁截面有效高度;hc——验算方向的柱肢截面高度;hf----垂直于验算方向的柱肢截面厚度;hi――第i层楼层层高;hj——节点核心区的截面高度;hcO――验算方向的柱肢截面有效高度;H ――房屋总高度;Hc——节点上、下层柱反弯点之间的距离;10――柱的计算长度;ra ---- 柱截面对垂直于弯矩作用方向形心轴xa 一xa的回转半径;rmin ――柱截面最小回转半径;s——箍筋间距;Xci、Yci ----- 第i个混凝土单元的形心坐标;Xsj、Ysj ――第j个钢筋单元的形心坐标;X0、Y0 ——截面形心坐标;a——弯矩作用方向角。

混凝土通规 异形柱

混凝土通规 异形柱

混凝土通规异形柱混凝土通规是指在混凝土结构设计、施工以及验收中约定的规范和要求,通常由国家或地方政府制定并发布。

混凝土通规的目的是保证混凝土结构的安全、可靠和实用,提高工程的质量和效益。

在混凝土通规中,建筑构件以直线形状为基础,但在实际施工中,也经常遇到一些复杂形状的构件。

异形柱就是这样一种特殊形状的构件,其截面形状不规则,常常需要根据实际情况进行定制。

首先,异形柱的设计应符合以下几个要求:强度、刚度、稳定性和耐久性。

设计时需要考虑到荷载的分布和作用,合理选择截面形状和尺寸,以及确定构件的受力性能。

根据工程要求,设计师通常会采用矩形、圆形或其他特殊截面形状来满足强度和刚度的要求。

其次,施工过程中需要注意以下几个方面:模板制作、钢筋布置以及混凝土浇筑。

模板对异形柱的成型至关重要,需要根据构件的几何形状制作模板,确保模板的强度和刚度。

钢筋布置应满足强度要求,同时要考虑到截面形状的特殊性,采取合适的布置方式。

混凝土浇筑需要注意工作性能和密实性,保证混凝土完全填充模板空间,并进行充分的振捣和整平。

最后,验收时需要对异形柱进行检查和检测。

对于混凝土构件,常见的检查方法有目测、敲击和拍片等。

目测主要用于检查外观质量,包括裂缝、麻面和色差等。

敲击和拍片则用于检查混凝土的声音和表面硬度,以评估其强度和质量。

总之,混凝土通规对于异形柱的设计、施工和验收都有一定的规范和要求。

通过合理的设计、精细的施工和严格的验收,可以确保异形柱在混凝土结构中的性能和质量。

同时,为了提高施工效率和质量,建议在设计和施工过程中积极采用新的技术和材料,如数控加工、预应力等。

这样可以不仅满足通规要求,还可以提高工程的整体质量和效益。

异形柱 要求规范

异形柱 要求规范

1 总则1.0.1 为在混凝土异形柱结构设计及施工中贯彻执行国家技术经济政策,做到安全适用、技术先进、经济合理、确保质量,制定本规程。

1.0.2 本规程主要适用于非抗震设计和抗震设防烈度为6度、7度(O.10g,O.15g)和8度(0.20g)抗震设计的一般居住建筑混凝土异形柱结构的设计及施工。

1.0.3 混凝土异形柱结构的设计及施工,除应符合本规程的规定外,尚应符合国家现行有关标准的规定。

2 术语、符号2.1 术语2.1.1 异形柱 specially-shaped column截面几何形状为L形、T形和十字形,且截面各肢的肢高肢厚比不大于4的柱。

2.1.2 异形柱结构 structure with specially-shaped columns采用异形柱的框架结构和框架-剪力墙结构2.1.3 柱截面肢高肢厚比 ratio of section height to section thickness of column leg异形柱柱肢截面高度与厚度的比值。

2.2 符号2.2.1 作用和作用效应Gj——第j层的重力荷载代表值;Mbl、Mbr——框架节点左、右侧梁端弯矩设计值;Mx、My——对截面形心轴x、y的弯矩设计值;N——轴向力设计值;Vc——柱斜截面剪力设计值;VEKi-—第i层对应于水平地震作用标准值的剪力;Vj-—节点核心区剪力设计值;σi——第i个混凝土单元的应力;σj——第j个钢筋单元的应力。

2.2.2 材料性能fc——混凝土轴心抗压强度设计值;ft-—混凝土轴心抗拉强度设计值;fy——钢筋的抗拉强度设计值;fyV——箍筋的抗拉强度设计值。

2.2.3 几何参数as'——受压钢筋合力点至截面近边的距离;A——柱的全截面面积;Aci-—第i个混凝土单元的面积;Asj-—第j个钢筋单元的面积;Asv--验算方向的柱肢截面厚度bc围同一截面箍筋各肢总截面面积;Asvj-—节点核心区有效验算宽度围同一截面验算方向的箍筋各肢总截面面积;bc-—验算方向的柱肢截面厚度;bf——垂直于验算方向的柱肢截面高度;bj——节点核心区的截面有效验算厚度;d——纵向受力钢筋直径;dv——箍筋直径;ea——附加偏心距;e1-—初始偏心距;e0--轴向力对截面形心的偏心距;eix--轴向力对截面形心轴y的初始偏心距;eiy--轴向力对截面形心轴x的初始偏心距;hb-—梁截面高度;hb0-—梁截面有效高度;hc-—验算方向的柱肢截面高度;hf----垂直于验算方向的柱肢截面厚度;hi——第i层楼层层高;hj—-节点核心区的截面高度;hc0——验算方向的柱肢截面有效高度;H——房屋总高度;Hc——节点上、下层柱反弯点之间的距离;l0——柱的计算长度;ra——柱截面对垂直于弯矩作用方向形心轴xa一xa的回转半径;rmin-—柱截面最小回转半径;s-—箍筋间距;Xci、Yci——第i个混凝土单元的形心坐标;Xsj、Ysj——第j个钢筋单元的形心坐标;X0、Y0——截面形心坐标;α——弯矩作用方向角。

YJK执行了异形柱规范

YJK执行了异形柱规范

YJK执行了异形柱规范异形柱规范简介异形柱是指在建筑结构中,柱截面不规则且与传统的圆形或矩形柱不同的结构形式。

由于异形柱形状的多样性,往往需要通过规范化的设计和施工方法来确保其结构的稳定性和安全性。

YJK是一个著名的建筑公司,在执行项目中推行了“YJK执行了异形柱规范”,以确保异形柱的设计、制作和施工过程符合国际标准,并能够满足项目需求。

设计要求在执行异形柱规范前,YJK明确了以下设计要求:1.异形柱的设计必须符合建筑结构的整体风格和要求,不能影响建筑物的美观性和功能性。

2.异形柱的截面形状必须具备良好的结构稳定性,能够承受设计荷载,并保证不发生变形或破坏。

3.异形柱的尺寸和材料选择必须与项目的要求相匹配,确保结构的安全性和耐久性。

4.异形柱的制作和施工必须遵循相关的规范和标准,并且在过程中要特别注意保证施工质量。

制作过程在执行“YJK执行了异形柱规范”的项目中,异形柱的制作过程一般包括以下几个步骤:1.设计:基于项目需求和结构要求,YJK的设计团队将根据异形柱的形状和尺寸进行详细设计,并确保其结构的稳定性。

2.样板制作:在开始正式制作异形柱之前,通常会制作一个样板来验证设计的可行性和制作的可靠性。

3.材料选择:根据设计要求和结构特点,选择适当的材料来制作异形柱,例如钢材、混凝土等。

4.制作工艺:根据设计图纸,将选定的材料进行切割、焊接或铸造,制作出异形柱的各个部分。

5.表面处理:对制作完成的异形柱进行表面处理,如除锈、喷涂防腐漆等,以提高其耐久性和美观性。

6.安装与调试:将制作完成的异形柱按照设计要求进行安装,并进行检查和调试,以确保其稳定性和安全性。

7.工程验收:完成异形柱的安装后,进行工程验收,包括结构安全检测和质量评估等。

施工规范为了确保异形柱的制作和施工过程能够达到预期效果,YJK制定了具体的施工规范,包括以下几个方面:1.设计规范:异形柱的设计必须符合相关的国际、国家或地方标准,包括建筑设计规范、结构设计规范等。

混凝土异形柱结构技术规程

混凝土异形柱结构技术规程

混凝土异形柱结构技术规程

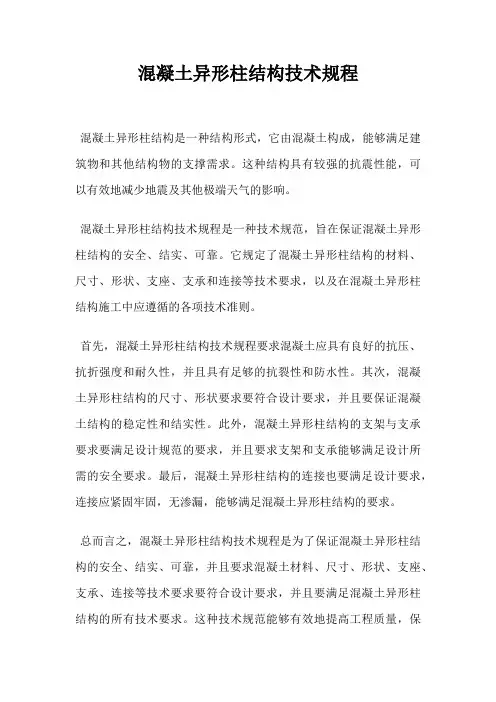

混凝土异形柱结构是一种结构形式,它由混凝土构成,能够满足建筑物和其他结构物的支撑需求。
