autocad全套建筑图纸设计教程说课讲解
建筑CAD应用教程完整版全套PPT课件
审查内容
审查结构施工图的完整性、 准确性、合规性和可实施性 等方面。
审查流程
明确审查流程,包括送审、 初审、反馈意见、修改完善 、终审等环节。
审查要点
关注结构类型选择、荷载计 算与内力分析、截面设计与 配筋信息、制图规范与表达 清晰度等方面的审查要点。
问题处理
针对审查中发现的问题,及 时与设计师沟通并协调解决 ,确保施工图的准确性和可 实施性。
项。
工具栏
提供常用命令的快捷方式,如新 建、打开、保存、打印等。
状态栏
显示当前光标位置、绘图模式、 图层等信息。
2024/1/26
命令行窗口
显示和输入命令的地方,提供动 态输入功能。
绘图区域
用于绘制和编辑图形的区域。
9
图形文件管理与保存设置
01
02
03
04
新建图形文件
选择文件类型、设定文件名和 保存路径。
2024/1/26
37
08
建筑CAD高级功能应用指南
Chapter
2024/1/26
38
参数化设计在建筑CAD中应用实例
01
参数化设计概念及优势
通过定义参数和规则,实现自动化、智能化设计,提高设计效率和质量
。
02
建筑CAD中参数化设计应用场景
包括建筑设计、结构设计、给排水设计、电气设计等。
2024/1/26
5
建筑CAD软件分类及功能介绍
2024/1/26
建筑CAD软件分类
01
根据功能和用途对建筑CAD软件进行分类,如建筑设计软件、
结构分析软件等。
主流建筑CAD软件介绍
02
详细介绍几款主流的建筑CAD软件,如AutoCAD、Revit、
cad建筑制图完整教案ppt课件
Page 14
4.输出图形文件 命令启动方法 ● 菜单命令:【文件】/【输出】。 ● 命令:EXPORT。 编辑的文件可以转换成其他格式文件数据供其他软件读取。
单击一点,然后向右拖动鼠标,AutoCAD显示一个实线矩形窗口,让 此窗口完全包含要编辑的图形实体,再单击一点,则矩形窗口中所有 对象(不包括与矩形边相交的对象)被选中,被选中的对象将以虚线 形式表示出来。
Page 17
2.用交叉窗口选择对象 当AutoCAD提示“选择对象”时,在要编辑的图形元素右上角或
该对话框中用户可选择样板文件或基于公制、英制的测量系统, 创建新图形。
Page 10
2.保存图形文件 将图形文件存入磁盘时一般采取两种方式,一种是以当前文件名保存图
形,另一种是指定新文件名并存储图形。 (1)快速保存 命令启动方法 ● 菜单命令:【文件】/【保存】。 ● 工具栏:【标准】工具栏上的 按钮。 ● 命令:QSAVE。 执行快速保存命令后,系统将当前图形文件以原文件名直接存入磁盘,
而不会给用户任何提示。若当前图形文件名是默认文件名且是第一次存 储文件,则弹出【图形另存为】对话框,如图1-11所示,在该对话框中 用户可指定文件的存储位置、文件类型及输入新文件名。
Page 11
(2)换名存盘 命令启动方法 ● 菜单命令:【文件】/【另存为】。 ● 命令:SAVEAS。 执行换名保存命令,将弹出【图形另存为】对话框,
Page 6
6.命令提示窗口 命令提示窗口位于AutoCAD程序窗口的底部。用户从

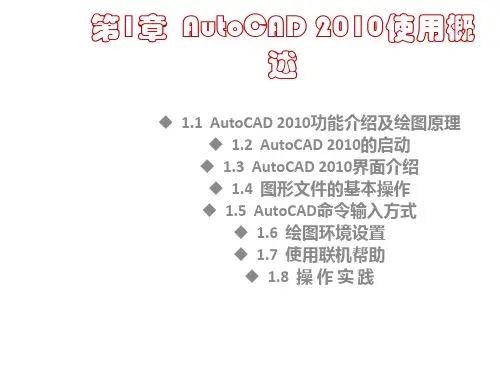

全套课件-AutoCAD建筑制图基础教程(2010版)_完整
2.2.3 鸟瞰视图
鸟瞰视图(Aerial View)是一种视图调整的工具,通过使用一个独立的小窗口 进行图形的缩放和平移。在鸟瞰视图的窗口中可以显示整个图形,只需很 少的几次单击就可以快速地定位到所需视图。
可按以下方法启动鸟瞰视图。 (1) 在命令行输入Dsviewer(或Av)并按空格 键或按Enter键。 (2) 选择“视图”|“鸟瞰视图”命令。 启动“鸟瞰视图”后,将在屏幕上出现一 个小型的视窗,如图2-8所示。
图1-27 “图形单位”对话框
1.7 使用联机帮助
在AutoCAD 2010中文版中可以通过以下5种方式打开如图1-29所示为 “AutoCAD 2010 帮助:用户文档”窗口,获取软件使用的相关信息。 (1) 选择 “帮助”|“帮助”命令。 (2) 单击“标准”工具栏上的 图标。 (3) 在命令窗口的命令行下,输入HELP或“?”并按Enter键。 (4) 按F1键。 (5) 单击任一弹出的对话框中的“帮助”按钮。
例1-2 更改绘图区背景 打开刚创建的Ex1-01图形文件,并将绘图区的黑色背景更 改为白色,并存盘退出AutoCAD系统。
第2章 图形显示及图形选择
2.1 显 示 视 图 2.2 目标对象的选择
2.3 操 作 实 践
2.1 显 示 视 图
2.1.1 缩放视图
调用缩放命令的方法有以下4种。 (1) 选择“视图”|“缩放”命令,在弹出的级联菜单中选择合适的命令。 (2) 在标准工具栏上单击缩放按钮 ,单击该按钮后,弹出各种缩放按钮列 表,选择相应的缩放按钮即可进行缩放操作。 (3) 在任意一个工具栏上右击,在弹出的快捷菜单中选择“缩放”命令,打 开如图2-1所示的“缩放”工具栏,然后单击所需的命令按钮。 (4) 在命令行中输入ZOOM命令,再选择所需选项执行相应的视图缩放操作。

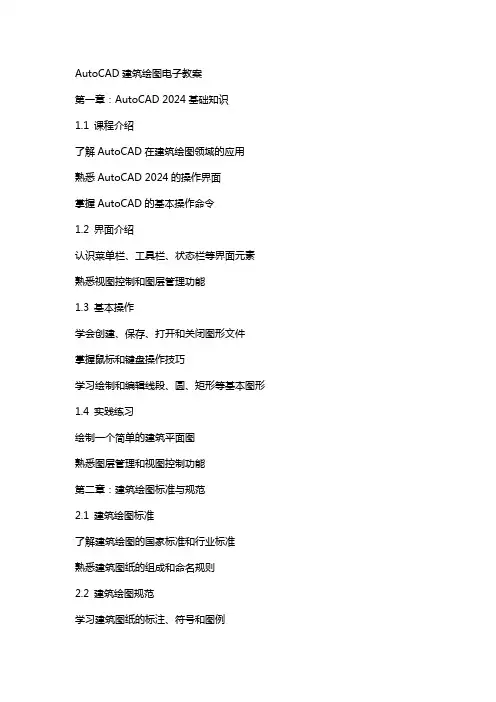

AutoCAD建筑绘图电子教案
AutoCAD建筑绘图电子教案第一章:AutoCAD 2024基础知识1.1 课程介绍了解AutoCAD在建筑绘图领域的应用熟悉AutoCAD 2024的操作界面掌握AutoCAD的基本操作命令1.2 界面介绍认识菜单栏、工具栏、状态栏等界面元素熟悉视图控制和图层管理功能1.3 基本操作学会创建、保存、打开和关闭图形文件掌握鼠标和键盘操作技巧学习绘制和编辑线段、圆、矩形等基本图形1.4 实践练习绘制一个简单的建筑平面图熟悉图层管理和视图控制功能第二章:建筑绘图标准与规范2.1 建筑绘图标准了解建筑绘图的国家标准和行业标准熟悉建筑图纸的组成和命名规则2.2 建筑绘图规范学习建筑图纸的标注、符号和图例掌握建筑绘图中的文字和表格处理方法2.3 实践练习练习绘制建筑平面图、立面图和剖面图掌握建筑图纸的标注和图例规范第三章:建筑平面图绘制3.1 平面图概述了解建筑平面图的定义和作用熟悉建筑平面图的绘制方法和步骤3.2 建筑平面图绘制技巧学习使用AutoCAD绘制建筑平面图的常用命令掌握建筑平面图的尺寸标注和文字说明3.3 实践练习绘制一个简单的建筑平面图熟悉建筑平面图的绘制方法和技巧第四章:建筑立面图与剖面图绘制4.1 立面图与剖面图概述了解建筑立面图和剖面图的定义和作用熟悉立面图和剖面图的绘制方法和步骤4.2 建筑立面图与剖面图绘制技巧学习使用AutoCAD绘制立面图和剖面图的常用命令掌握立面图和剖面图的尺寸标注和文字说明4.3 实践练习绘制一个简单的建筑立面图和剖面图熟悉建筑立面图和剖面图的绘制方法和技巧第五章:建筑透视图绘制5.1 透视图概述了解建筑透视图的定义和作用熟悉建筑透视图的绘制方法和步骤5.2 建筑透视图绘制技巧学习使用AutoCAD绘制透视图的常用命令掌握建筑透视图的尺寸标注和文字说明5.3 实践练习绘制一个简单的建筑透视图熟悉建筑透视图的绘制方法和技巧第六章:建筑三维模型绘制6.1 三维模型概述了解建筑三维模型的定义和作用熟悉建筑三维模型的绘制方法和步骤6.2 建筑三维模型绘制技巧学习使用AutoCAD绘制建筑三维模型的常用命令掌握建筑三维模型的尺寸标注和文字说明6.3 实践练习绘制一个简单的建筑三维模型熟悉建筑三维模型的绘制方法和技巧第七章:建筑模型渲染与输出7.1 渲染概述了解建筑模型渲染的定义和作用熟悉建筑模型渲染的步骤和技巧7.2 建筑模型渲染设置学习使用AutoCAD的渲染工具进行设置掌握材质、光源、贴图等渲染参数的调整7.3 输出与打印学习将建筑模型输出为图片或视频格式熟悉建筑模型的打印设置和输出要求7.4 实践练习对之前绘制的三维模型进行渲染并输出熟悉建筑模型渲染和输出的方法和技巧第八章:建筑绘图协同与共享8.1 协同概述了解建筑绘图协同的意义和优势熟悉AutoCAD的协同工作模式8.2 共享与协作学习使用AutoCAD的文件共享和协作功能掌握建筑绘图团队的协作技巧8.3 版本控制与更新了解建筑绘图文件的版本控制方法熟悉文件的更新和同步技巧8.4 实践练习练习建筑绘图团队的协同工作熟悉共享、协作和版本控制的方法和技巧第九章:建筑绘图实战案例分析9.1 案例概述了解实际建筑绘图项目的要求和流程熟悉案例项目的图纸内容和设计理念9.2 案例分析学习AutoCAD在实际建筑绘图中的应用技巧掌握案例项目的绘图方法和步骤9.3 实践练习分析并绘制案例项目的建筑图纸熟悉实际建筑绘图项目的操作方法和技巧第十章:建筑绘图技巧与优化10.1 绘图技巧学习建筑绘图中的高效操作技巧掌握AutoCAD的快捷键和使用方法10.2 绘图优化了解建筑绘图文件的优化方法和技巧熟悉提高绘图效率和质量的方法10.3 实践练习运用绘图技巧和优化方法完成一个建筑绘图项目提高建筑绘图的效率和质量10.4 课程总结回顾整个AutoCAD建筑绘图电子教案的学习内容总结建筑绘图的要点和技巧探讨建筑绘图的发展趋势和新技术应用重点和难点解析重点环节1:界面介绍界面布局和功能区域划分是初学者掌握AutoCAD的关键,理解各部分的作用对于高效操作至关重要。

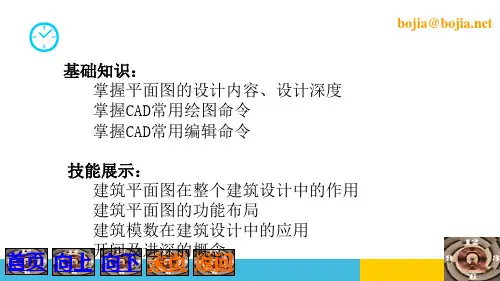

zAAAautocad全套建筑图纸设计教程共62页
位轴线,通常承重墙、柱子等主要承重件都应绘制出轴线来确定 其位置。
“国标”规定,建筑轴线应采用细点画线表示,轴线的顶端
首绘页制向直径上为向8c下m的细未实页线返圆圈回,在圆圈内标注轴线编号。
u 图线
bojia@
建筑平面图中的图线应粗细有别,层次分明。通常被剖切
建筑初步设计可以从修改方案入手,也可以从新建图形 开始。在进行建筑平面图绘制时,一般从建立轴网开始,根据 轴网,按建筑结构形式布置柱网,或者绘制墙体,当在初步设 计阶段已经基本确定建筑轴网和轴线,在建筑平面图绘制时可 明确地确定墙体。接着,可在双线墙上绘制门窗;在适当位置
首上内页绘设向制施上建,筑或向构利下件用图—未库—页中楼图梯返块、回,阳调台入等后;进在行卫必生要间的等室绘内制布简置单。的室
的墙、柱等截面轮廓线用粗实线(0.5b)绘制,门的开启示意
明线用中实线(0.35b)绘制,其余可见轮廓线及尺寸线用细实
线绘制,建筑轴线用细点划线绘制。其中的“b”的大小,读者
可参阅《房屋建筑制统一标准》中的规定选用适当的线宽组。
在CAD的绘制中,也可只设定线型,不设定线宽,以满足不同
பைடு நூலகம்
比例的出图需要。在第九章的图形输出中将有详细地介绍,读
bojia@
u 建筑朝向 建筑平面图中是用指北针来表示新建建筑的朝向的。指北
针应按“国标”规定绘制,具体绘制方法在上一章“总平面图的 绘制”已做介绍,在此不再重复。
首页 向上 向下 未页 返回
bojia@
本章节主要介绍的是建筑平面图的设计思路及绘制方法。 设计思路——建筑平面设计的方法没有统一格式,因为设计 的建筑物多种多样,环境条件也各异。即使同一个建筑项目,不 同设计师都有不同的理解和构思,具体设计手法不尽相同。但就 平面设计方法的一般程序而言,在一定程度上讲,还是具有共性 的。 从建筑平面设计的程序来说,一般是以建筑环境及总体指标,分 析建筑周围环境、文化因素、气候因素、交通组织等,进行大的 功能分区,然后再进行平面功能的具体划分以及开启门窗洞口、 布置家具、设计楼梯等。设计绘图过程中,建筑平面设计是在熟 悉任务,对建设地点、周围环境及设计对象有了较为深刻的理解
建筑CAD绘图平面图详细讲解绘制课件
墙体绘制
墙体的概念
墙体是建筑物的承重和分隔结构,分为内墙和外墙两种。 内墙用于分隔建筑物的内部空间,外墙则用于分隔建筑物 内部空间与外部环境。
绘制墙体
使用CAD软件的墙体命令,根据建筑物的尺寸和设计要求 ,绘制内墙和外墙。在绘制过程中,应注意墙体的厚度、 高度等参数。
墙体的标注
在墙体绘制完成后,应对墙体进行标注和注释,包括墙体 的长度、宽度、高度等信息,以便于施工和验收。
门窗绘制
门窗的概念
门窗是建筑物的开口部分,用于连接室内外空间。门用于连接两个 或多个室内空间,窗则用于采光和通风。
绘制门窗
使用CAD软件的门窗命令,根据建筑物的尺寸和设计要求,绘制门 窗。在绘制过程中,应注意门窗的尺寸、位置、开启方式等参数。
门窗的标注
在门窗绘制完成后,应对门窗进行标注和注释,包括门窗的尺寸、类 型、开启方式等信息,以便于施工和验收。
文字无法正常显示
要点一
总结词
在建筑CAD绘图过程中,文字无法正常显示的问题也比较 常见,主要表现在文字乱码、文字不清晰等方面。
要点二
详细描述
这类问题通常是由于图纸空间不足、字体文件缺失等原因 引起的。为了解决这个问题,可以采取以下措施:1. 清理 图纸空间,避免因空间不足导致文字无法显示;2. 确保字 体文件安装正确,如果缺失字体文件,可以从网上下载相 应的字体文件进行安装;3. 在进行文字输入操作前,先确 定字体样式和大小是否设置正确。
对象选择与特性编辑
对象选择
在CAD软件中,可以通过多种方 式选择对象,如单击选择、框选 、按类型选择等。
对象特性编辑
选择对象后,可以对其进行一些 特性编辑,如修改位置、尺寸、 颜色、线型等。
AutoCAD全套建筑图纸设计教程第8章绘制建筑模型PPT课件
图8-7 “渲染”工具栏
首页 向上 向下 未页 返回
9
AutoCAD全套建筑图纸设计教程
bojia@
8.“着色”工具栏 “着色”工具栏用于建立三维模型对象的阴影图,获得较线
框图形更直观的模型效果,如图8-8所示。
图8-8 “着色”工具栏
8.2.1住宅楼模型绘制前的分析和准备
在典例剖析中单体住宅楼的三维建模属于CAD中较简单的一 种,通常是不同楼层的模型建构好后,将它们合并成一体,相 同部分如标准层在完成一层后直接阵列复制完成。
部构件等。在AutoCAD2006中也可进行赋材质、打灯光及设置相机等渲 染操作,但由于软件自身的局限及渲染效果与专业的渲染工具软件( 如3DMAX、3DVIZ及Lightscape等)有一定距离,建议只在CAD中进行模 型创建,再将图形文件转到3DMAX、3DVIZ等软件中,设置相机位置并 赋材质,渲染后完成效果图的前期工作。最终的效果图还要通过如 Photoshop等图像处理软件进行后期加工(颜色调节、粘贴环境配景、 人物配景等)以后才能完成。
bojia@
5.生成二~八层建筑模型 (绘制结果如图8-13所示 )
图8-12 阳台的绘制完成
首页 向上 向下 未页 返回
图8-13二至八层模型完成
13
AutoCAD全套建筑图纸设计教程
6.一层模型的加工 (结果如图8-14所示 )
在“实体”工具栏中主要包括三维实体图形的绘制命令和一些 实体编辑命令,用户可以方便地使用该工具栏中的各种按钮进行各 种基本三维实体图形绘制和编辑,如图8-1所示。
图8-1 “实体”工具栏
首页 向上 向下 未页 返回
6
AutoCAD全套建筑图纸设计教程
bojia@
cad建筑制图完整教案pptx
作品打包与分享
将效果图或动画作品进行 打包整理,通过邮件、云 盘等方式与客户或团队成 员分享。
06 CAD建筑制图实践项目 设计
实践项目选题背景介绍
建筑行业发展趋势
随着建筑行业的快速发展,CAD 技术已成为建筑设计领域不可或
缺的工具。
CAD技术重要性
CAD技术能够提高建筑设计效率、 降低成本、优化设计方案等,对 于培养建筑类专业学生的实践能
常见CAD建筑制图软件介绍
CAD建筑制图软件的基本功能 与特点
CAD建筑制图软件的操作界面 与基本命令
CAD建筑制图软件的选择依据 与建议
02 CAD建筑制图基础知识
坐标系与坐标输入方法
世界坐标系(WCS)
CAD中的默认坐标系,固定不变,用于定义 绝对位置。
绝对坐标
以原点(0,0)为基准点,输入点的X、Y坐标 值。
根据实际需求,建立合适的三维坐标系,为 后续建模提供准确的定位。
创建基础模型
完善模型细节
利用CAD软件中的基本绘图工具,如直线、 圆、多边形等,创建基础的三维模型。
通过添加细节元素,如门窗、家具、植物等, 使模型更加真实、完整。
材质贴图、灯光设置等渲染技巧分享
01
02
03
材质贴图
为模型赋予真实的材质质 感,如石材、木材、金属 等,增强视觉效果。
项目优化 针对项目实施过程中遇到的问题和不足之处,进行优化和 改进。包括优化设计方案、提高制图效率、加强团队协作 等,以提高项目的整体质量和效益。
07 课程总结与拓展延伸
关键知识点回顾总结
CAD软件基本操作
包括界面介绍、工具栏功能、快捷键使用等。
建筑设计基础知识
涵盖建筑制图标准、建筑元素表达、视图与 剖面图等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
7.2.2 住宅楼建筑大样详图的绘制
由于建筑中楼梯的设计比较复杂,住 宅楼楼梯间大样详图的绘制通常包括绘制楼 梯剖面、绘制楼梯典型平面、栏杆扶手节点 大样、尺寸标注、文字说明标注等。其中楼 梯剖面在上一章绘制住宅楼剖面图时已绘出, 可将其中楼梯图形单独复制出来,放大比例 后进一步细化;楼梯的典型平面也可从第四 章住宅标准层平面图中,复制出来后进行细 化处理。
2020/6/28
7.3随堂讲解
7.3.1有关CAD命令
1. BREAK命令 BReak(打断命令)的使用:直线、弧线等图形的打断
,在剖面图、大样详图中运用最多,其使用方法总结如下: l在命令行直接输入“BR”; l执行菜单中“修改(M)”/“打断(K)”命令; l单击“修改”工具栏上的( )“打断”按钮或(
)“打断于点”按钮。
2020/6/28
2.SCALE命令 SCale(缩放命令)的使用:在X、Y、Z方向按比例放大 或缩小对象。其用途较广,在此不再列举。使用方法总结如 下: l在命令行中直接输入“SC”; l执行菜单中“修改(M)” /“缩放(L)”命令; l在“修改”工具栏上单击( )按钮。
2020/6/28
建筑大样详图的设计一般是在建筑的施工图设计阶段才进 行的。是在完成方案设计,进入施工图设计阶段后,绘制平面 图、立面图及剖面图后,对它们的补充及说明。是施工图与方 案图在图纸种类中唯一不同之处。其绘制方法在本章导学中已 有详细阐述,在此就不作详细叙述。
2020/6/28
本节为住宅楼大样详图的绘制,首先是根据设计需要明确 所需绘制的大样详图。住宅建筑的大样详图通常会有:卫生间 大样详图、门窗大样详图、楼梯间大样详图、屋顶女儿墙大样 详图等等,种类较多,在本节中将选取较具代表性的楼梯间大 样详图作为例子,向读者详细介绍建筑大样详图的绘制。
2020/6/28
建筑大样详图主要包括以下图示内容: l 大样图的名称、比例。 l 大样图的符号及其编号,如要另画详图时,还要标注所引
出的索引符号。 l 建筑构件的形状规格以及其他构配件的详细构造、层次、
有关的详细尺寸和材料图例等。 l 各部位和各个层次的用料、做法、颜色以及施工要求等。 l 定位轴线及其编号。
2020/6/28
有些部分既是承重结构也是围护结构,如墙和屋顶。在设计工作 中还把建筑的各组成部分划分为建筑构件和建筑配件。建筑构件 主要指墙、柱、梁、楼板、屋架等承重结构;而建筑配件则是指 屋面、地面、墙面、门窗、栏杆、花格、细部装修等。建筑构造 设计主要侧重于建筑配件的设计。
建筑构造的设计原则: l坚固实用:即在构造方案上首先考虑坚固实用,保证房屋
l 标高表示。
2020/6/28
7.2 典例剖析:住宅楼建筑大样详图的绘制
在前面几个章节的典例剖析中,已分别绘制完成了住宅楼 的总平面图、平面图、立面图及剖面图,了解并掌握了许多建 筑设计知识和CAD的绘图及编辑命令,对使用CAD进行绘制图形 已有很长足的进步,希望在这一章建筑大样详图的CAD绘制学 习中,读者除了学习到新知识点、新命令和新方法外,还能温 故知新。 7.2.1住宅楼建筑大样详图绘制前的分析和准备
3.绘制楼梯扶手大样详图
图7-5 节点大样的引出图示
在绘制楼梯扶手大样详图时,先得确定要绘制构件大样的
具体位置,并在图的相应位置进行标注,如图7-5所示。(结
果如图7-6所示 )
2020/6/28
2020/6/28
图7-6 楼梯扶手栏杆
ቤተ መጻሕፍቲ ባይዱ
4. 楼梯间大样详图的完 成
在完成楼梯间的各标高 平面详图、剖面详图及楼梯 扶手节点大样详图后,根据 图幅版面将图形排列布图。 (如图7-7所示)
3. PURGE PUrge( 图 形 清 理 命 令 ) 的 使 用 : 删 除
图形中未使用的命名项目,比如块定义及 图层等,可减少图形文件的大小,如 同
Window系统下的垃圾文件的删除。使用方 法总结如下:
l在命令行中直接输入“PU”; l依次执行菜单中“文件(F)”/“绘图实 用程序(U)”/“清理(P)”命令;
u 大样详图的绘制 除了前面几章都提到的要保证图纸元素的完整;要准确地表达出设 计的内容;要注意图面的美观与有序外,大样详图在绘制中,最需要 注意事项就是图形比例缩放后的尺寸标注,这要求读者对要进行标注 的图形有准确的比例换算概念,在确定将要出图的比例后,对大样详 图进行适当地放大,尺寸标注也要相对的进行换算修正。
的整体刚度,安全可靠,经久耐用。 l技术先进:建筑构造设计应该从材料、结构、施工三方面
引入先进技术,但是必须注意因地制宜,不能脱离实际。 l经济合理:建筑构造设计处处都应考虑经济合理,在选用
材料上应就地取材,注意节约钢材、水泥、木材三大材料。 美观大方:建筑构造设计是初步设计的继续和深入,建筑要做到 美观大方,构造设计是非常重要的一环。
2020/6/28
2. 建筑构造的设计理论知识 建筑构造是研究建筑物构造方案、构配件组成和节点细部构
造的综合性技术学科。其任务是根据建筑的功能、材料、性能、 受力情况、施工方法和建筑艺术等要求,选择经济合理的构造方 案,以此作为建筑设计中综合解决技术问题及进行施工图设计的 依据。
建筑物通常都是由基础、墙或柱、楼板层及地坪层、楼梯、 屋顶和门窗等部分所组成。除了以上六部分八大构件以外,还有 一些附属部分,如阳台、雨篷、台阶、烟囱等。组成房屋的各部 分各自起着不同的作用,但归纳起来有两大类,即承重结构和围 护构件。墙、柱、基础、楼板、屋顶等属于承重结构;墙、屋顶、 门窗等属于围护构件。
该建筑的设计任务和目的在前面几章已有了详尽介绍,在此 不再赘述。
在强化训练中,将选择教学楼大样详图中的卫生间大样详 图为例进行具体讲解。公共卫生间的大样详图与住宅卫生间的 大样详图的内容基本一致,包括平面详图、立面详图、节点大 样图等。
2020/6/28
7.4.2教学楼卫生间大样详图的绘制
教学楼卫生间由于位置、楼层不同,虽设计风格大体一致, 仍需在大样详图进行详尽的注释与说明。
1.绘制楼梯剖面详图 (绘制结果如图7-1所示 )
2020/6/28
2020/6/28
图7-1 楼梯剖面详图
2.绘制楼梯平面详图 (绘制结果分别如图7-2、7-3、7-4所示 )
图7-2 楼梯±0.000平面详图
2020/6/28
图7-3 楼梯4.200平面详图
索引符号
图7-4 楼梯25.200平面详图
2020/6/28
7.5 学后反思
读者学习至此,相信对建筑大样详图的设计与绘制已有了 基本的概念,并应掌握了绘制方法。其绘制方法与平、立、剖 面图的绘制方法基本相近,只是在尺寸标注、图案填充上与其 他图有所不同,但对于建筑构造知识的要求,建筑大样详图则 相对更高,特别是细部的处理,工艺技术的掌握及应用等。所 以说建筑大样详图是建筑施工图纸中不可或缺的一部分。
图7-7 楼梯间大样详图的完成
2020/6/28
7.2.3住宅楼建筑大样详图绘制时应要注意的事项
在绘制住宅楼建筑大样详图时应从两个方面加以注意: u 大样详图的设计
楼梯间的大样详图在进行设计时,要注意的是楼梯构造形式和踏步 及栏杆扶手构造形式,根据不同构造形式,绘制楼梯大样详图。其中 楼梯构造形式通常有预制装配式钢筋混凝土楼梯、现浇整体式钢筋混 凝土楼梯,其图示有所不同,具体请参看《建筑构造》及《房屋建筑 学》等专业书籍。
1.绘制卫生间平面详图 (结果如图7-9、7-10、7-11所示)
2020/6/28
图7-9 2轴~1/2轴卫生间平面详图的完成
图7-10 3轴~4轴卫生间平面详图的完成
图7-11 11轴~12轴卫生间平面详图的完成
2020/6/28
2.绘制卫生间蹲位隔断详图 (结果如图7-12所示)
图7-12卫生间蹲位隔断详图的完成
系统自动弹出如图7-8所示的“清理” 对话框,根据提示单击“全部清理(A)” 按钮,完成后单击“关闭”即可。
图7-8 “清理”对话框
2020/6/28
7.3.2有关建筑设计
2020/6/28
1. 建筑结构及结构选型 1)结构分类 按承重骨架所用材料分类
l 钢结构 l 木结构 l 钢筋混凝土结构
l 混合结构 钢筋混凝土结构按结构体系分类
2020/6/28
7.4.3 设计与绘制教学楼卫生间大样详图 时应注意事项
1. 卫生间大样详图的设计 教学楼等教育文化建筑的卫生间,平面大样图及蹲位隔
断详图的设计主要是要确保施工时放样的定位尺寸合理、方 便施工,卫生间的必备设施要齐全,在图纸表达上要明确, 其涉及的内容也很大,由于篇幅有限不可能一一详尽,请读 者参看《建筑构造》及当地建筑标准图集。
第7章
绘制建筑大样详图
2020/6/28
基础知识: 掌握建筑大样图的设计内容、设计深度 掌握CAD常用绘图命令 掌握CAD常用编辑命令
技能展示: 建筑大样详图在建筑施工图中的作用 卫生间大样详图、楼梯大样详图及女儿墙大样详图设
计与绘制中的注意事项
2020/6/28
7.1本章导学
建筑大样详图又称为建筑节点大样图,所谓“节点”,是缘由 大样图往往是从建筑平面、立面、剖面图上某一构件节点引出, 按比例放大,并注明其详细的工艺制作方法及所用材料等,通常 都有国家规范和标准图集参照绘制,特殊造型则必须单独绘制并 注明。
l 单层工业厂房结构 l 框架结构 l 剪力墙结构 l 框架——剪力墙结构 l 板柱——剪力墙结构 l 筒体结构
2)结构选型 各种结构体系具有不同的受力和变形性能,选择结构体系
时,应根据建筑的使用功能要求、规模大小、抗震设防烈度 等因素综合考虑,必须满足国家有关设计规范的规定。 结构设计应遵守的国家规范有:《建筑结构可靠度设计统一 标 准 》 ( GB50068-2001)、《 建 筑 结 构 荷 载 规 范 》 ( GB5009-2001)、《 混 凝 土 结 构 设 计 规 范 》 ( GB500102002)、《 钢 结 构 设 计 规 范 》 、 《 砌 体 结 构 设 计 规 范 》 ( GB50003-2001)、《 高 层 建 筑 混 凝 土 结 构 技 术 规 程 》 ( JGJ3-2002)、《 建 筑 地 基 基 础 设 计 规 范 》 ( GB500072002)、《建筑抗震设计规范》(GB50011-2001)等。 以上规范中,均包括一些“强制性条文”,是设计中必须严 格执行的。现可从《工程建设标准强制性条文》(房屋建筑 部分)中查用。
